525BX - Pihalnik HUSQVARNA - Brezplačna navodila za uporabo

Vrsta naprave	Nahrbtni puhalnik
Znamka	Husqvarna
Model	525BX
Delovna prostornina	28 cm³
Vrsta motorja	2-taktni
Moč	0,9 kW
Prostornina rezervoarja za gorivo	0,5 L
Maksimalni pretok zraka	775 m³/h
Maksimalna hitrost zraka	70 m/s
Teža (brez goriva)	9,8 kg
Zajamčena raven hrupa	109 dB(A)
Raven vibracij (spredaj/zadaj)	3,5 / 3,5 m/s²
Sistem vžiga	Elektronski CDI
Svečka	NGK BPMR7A

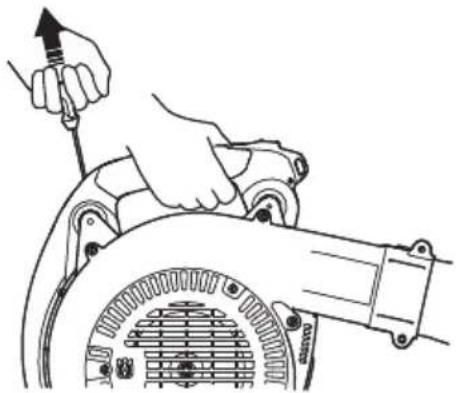

Vrsta zaganjalnika	Vrvni zaganjalnik
Rezervoar za olje (motor)	2-taktna mešanica (50:1)
Prostornina rezervoarja za olje (če je prisoten)	Olje motorja je vključeno v mešanico
Vzdrževanje	Čiščenje zračnega filtra, izpraznitev goriva, preverjanje svečke
Varnost	Nujni zaustavitev, toplotne zaščite
Nadomestni deli	Zračni filter, svečka, uplinjač, ročaji

Pogosto zastavljena vprašanja - 525BX HUSQVARNA

Katero mešanico olja in bencina uporabiti za Husqvarno 525BX?

Uporabite 2% mešanico (50:1) s kakovostnim dvotaktnim oljem. Za 1 liter neosvinčenega bencina dodajte 20 ml olja.

Kako zagnati puhalnik Husqvarna 525BX v hladnem stanju?

Zaprite hladilni zaganjalnik, 5-krat pritisnite na žarnico za predgretje, počasi potegnite vrvni zaganjalnik do upora, nato pa sunkovito. Ko motor zalaufa, postopoma odpirajte hladilni zaganjalnik.

Motor teče v prostem teku, vendar pri pospeševanju ugasne, kaj storiti?

Preverite zračni filter in ga očistite. Po potrebi nastavite uplinjač. Vzrok je lahko tudi napačna mešanica ali umazana svečka.

Kolikšna je prostornina rezervoarja Husqvarna 525BX?

Rezervoar za gorivo ima prostornino 0,5 litra. Pazite, da ga ne napolnite preveč in dobro zaprite pokrov.

Kako očistiti zračni filter?

Odvijte pokrov filtra, odstranite penasti filter. Očistite ga z milnico, sperite in posušite. Pred ponovno namestitvijo ga rahlo naoljite.

Ali lahko uporabljam Husqvarno 525BX s pihalno cevjo?

Da, 525BX je združljiv s pihalno cevjo Husqvarna. Prepričajte se, da je cev dobro pritrjena, da se izognete izgubi moči.

Katero svečko uporabiti za Husqvarno 525BX?

Uporabite svečko NGK BPMR7A ali enakovredno. Preverite razmik (0,5 mm) in jo po potrebi zamenjajte.

Kako shraniti puhalnik pozimi?

Izpraznite rezervoar za gorivo, pustite motor teči, dokler ne ugasne, da izpraznite uplinjač. Očistite napravo in jo shranite na suhem mestu.

Ali je raven hrupa visoka?

Da, zajamčena raven hrupa je 109 dB(A). Vedno nosite protihrupne slušalke in zaščito za ušesa.

Kje najti nadomestne dele za Husqvarno 525BX?

Dele lahko naročite pri pooblaščenem prodajalcu Husqvarna ali na uradni spletni strani. Običajni deli (filter, svečka, ročaji) so zlahka na voljo.

NAVODILA ZA UPORABO 525BX HUSQVARNA

SL Navodila za uporabo

SR Priručnik za rukovaoca

SV Bruksanvisning

Održavanje lonca auspuha

1. Zaustavite motor i pustite da se ohladi lonac auspuha. Koristite zaštitne rukavice.

Sigurnost pri rukovanju s gorivom

UPOZORENJE: Prije uporabe proizvoda pročitajte upozoravajuće upute u nastavku.

• Gorivo nemojte miješati ili dolijevati u zatvorenom prostoru ili u blizini izvora topline.
• Proizvod nemojte pokretati ako ste po proizvodu ili tijelu prolili gorivo ili ulje.
• Proizvod nemojte pokretati ako motor ispušta gorivo. Redovito pregledavajte ispušta li motor gorivo.
• Gorivom uvijek rukujte pažljivo. Gorivo je zapaljivo, a pare su eksplozivne i mogu uzrokovati ozbiljne ozljede ili smrt.
• Nemojte udisati pare goriva, one mogu uzrokovati ozljede. Osigurajte dovoljan protok zraka.
• U blizini goriva ili motora nemojte pušiti.
  • Proizvod ili posudu za gorivo nemojte stavljati blizu toplih predmeta, otvorenog plamena, iskri ili lampica.
• Za prijevoz i skladištenje goriva obavezno upotrebljavajte odobrene spremnike.

Sigurnosne upute za održavanje

UPOZORENJE: Prije upotrebe proizvoda pročitajte upozoravajuće upute u nastavku.

Odpravljanje težav.... 352

Prevoz in skladiščenje.... 353

Tehnični podatki....354

Izjava o skladnosti.... 356

Uvod

Opis izdelka

Ta izdelek je pihalnik z motorjem na gorivo.

Nenehno razvijamo in izpopolnjujemo svoje izdelke, zato si pridržujemo pravico do sprememb njihove oblike in videza brez predhodnega opozorila.

Namen uporabe

Z izdelkom spihajte listje in drug neželeni material s površin, kot so trate, poti in asfaltne ceste.

Pregled izdelka

1. Vklopno/izklopno stikalo

2. Ročica plina

3. Ročica za plin

4. Ročaj

5. Ročica

6. Ročica čoka

7. Membrana črpalke za gorivo

8. Ročica zaganjalne vrvice

9. Vpenjalni vijak

10. Vmesna cev

11. Okrogla šoba

12. Ploska šoba

13. Svečka

14. Pokrovček rezervoarja za gorivo

15. Zračni filter

16. Dušilnik

17. Rešetka dovoda zraka

18. Sistem za dušenje tresljajev

19. Navodila za uporabo

20. Kombiniran ključ

21. Vijak za nastavljanje števila vrtljajev prostega teka

Simboli na izdelku

OPOZORILO! Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt uporabnika ali drugih. Bodite previdni in uporabljajte izdelek pravilno.

Pred začetkom uporabe izdelka natančno preberite navodila za uporabo in se prepričajte, da ste jih razumeli.

Uporabljajte odobreno zaščito za sluh in odobreno zaščito oči. Če okolje vsebuje prah, uporabite dihalno masko.

Uporabljajte odobrene zaščitne rokavice.

Izdelek je v skladu z veljavnimi direktivami ES.

Izdelek je v skladu z veljavnimi direktivami ZK.

Mešanica bencina in olja za dvotaktne motorje.

Membrana črpalke goriva.

Čok v odprtem položaju.

Čok v zaprtem položaju.

Nivo emisije hrupa v okolje je skladen z Evropsko direktivo 2000/14/ES in zakonodajo Novega južnega Walesa, in sicer z direktivo "Zaščita okolja pri delu (nadzor hrupa) iz 2017". Podatke o emisijah hrupa najdete na oznaki stroja in v poglavju Tehnični podatki.

Pazite na odbite predmete. Zaradi izmeta predmetov lahko pride do hudih telesnih poškodb. Uporabljajte osebno zaščitno opremo.

Med uporabo izdelka bodite na varnostni razdalji 15 m od drugih oseb ali živali.

Na tipski ploščici je na- vedena serijska števil- ka. yyyy je proizvodno leto in ww je proizvodni teden.

Opomba: Ostali znaki in oznake na izdelku se nanašajo na zahteve za certifikacijo, ki veljajo za druga komercialna območja.

OPOZORILO: Zaradi predelave motorja se razveljavi EU-homologacija tega izdelka.

Odgovornost proizvajalca

Kot je navedeno v zakonodaji, ki ureja odgovornost proizvajalca, ne prevzemamo nikakršne odgovornosti za poškodbe, ki bi jih naši izdelki povzročili v naslednjih primerih:

• Izdelek ni pravilno popravljen.
• Izdelek je popravljen z deli, ki jih ni izdelal ali odobril proizvajalec.
• Na izdelku je nameščena dodatna oprema, ki je ni izdelal ali odobril proizvajalec.
• Izdelek ni bil popravljen v pooblaščenem servisnem centru ali pri pooblaščenem organu.

Varnost

Varnostne definicije

Spodnje definicije označujejo stopnjo resnosti posameznih opozorilnih besed.

OPOZORILO: Poškodbe oseb.

POZOR: Poškodbe izdelka.

Opomba: Te informacije olajšajo uporabo izdelka.

Splošna varnostna navodila

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne spreminjajte izdelka brez vnaprejšnje odobritve proizvajalca in vedno uporabljajte originalno dodatno opremo. Spremembe in/ali dodatna oprema, ki niso odobrene, lahko povzročijo hude telesne poškodbe ali smrt uporabnika ali drugih oseb.
• Ne uporabljajte poškodovanega izdelka. Sledite navodilom za varnostne preglede in vzdrževanje, ki so navedena v teh navodilih za uporabo. Vsa druga vzdrževalna dela lahko opravi samo pooblaščeno servisno osebje.
• Vse servise in popravila lahko opravi samo pooblaščeno servisno osebje. Če je del izdelka pokvarjen, se obrnite na servisnega zastopnika.

Varnostna navodila za uporabo

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ta izdelek je lahko nevaren in lahko povzroči hude poškodbe oziroma smrt upravljavca ali drugih. Bodite previdni in uporabljajte izdelek pravilno.
- Pred uporabo preglejte izdelek. Glejte Vzdrževanje na strani 349.
- Izdelka ne uporabljajte, ko ste utrujeni, bolni ali pod vplivom alkohola, mamil ali zdravil, ki lahko slabo vplivajo na vaš vid, presojo ali koordinacijo.
- Pred uporabo namestite vse pokrove in varovala. Da preprečite električni udar, poskrbite, da pokrov svečke in vžigalni kabel nista poškodovana.
- Ko motor deluje, se ne dotikajte svečke ali vžigalnega kabla.

• Med uporabo izdelka bodite na varnostni razdalji 15 m od drugih oseb ali živali. Če so osebe, otroci ali živali bližje kot 15 m, izklopite izdelek. Izdelek usmerite stran od oseb, živali, odprtih oken in drugih predmetov.
• Otroci izdelka ne smejo uporabljati. Vsi uporabniki morajo prebrati in razumeti vsebino teh navodil za uporabo.
• Med delovanjem z rokami ali drugimi predmeti ne segajte v ohišje pihalnika. Vrtljivi deli lahko povzročijo hude telesne poškodbe.
• Izdelka ne uporabljajte, če rešetka dovoda zraka ni nameščena. Pred uporabo se vedno prepričajte, da je nameščena rešetka dovoda zraka in da ni poškodovana.
• V nujnem primeru sprostite pas in prsni pas oprtnika ter pustite, da izdelek pade.
• Upoštevajte nacionalne uredbe in direktive.
• Izognite se stiku z vročimi površinami.
• Preveč tresljajev lahko povzroči poškodbe v obtoku ali živčnem sistemu. Pogovorite se z zdravnikom, če imate simptome, kot so otrplost, izguba občutenja, ščemenje, zbadanje, bolečina, zmanjšano moč ali sprememba barve kože v prstih, rokah ali zapestjih.
• Pazite na odbite predmete. Zaradi izmeta predmetov lahko pride do hudih telesnih poškodb.
• Izdelka ne uporabljajte v slabem vremenu, npr. megli, dežju, močnem vetru in premrzlem okolju. Uporaba izdelka v slabem vremenu lahko povzroči utrujenost in nevarne razmere.
• Zagotovite, da se lahko premikate in ohranjate stabilen položaj. Preverite, ali so v delovnem območju morebitne ovire, npr. kamenje. Če izdelek upravljate na pobočju, bodite previdni.
• Ko je motor vklopljen, izdelka ne odlagajte na tla.
• Izdelka ne uporabljajte z visokih položajev, na primer na lestvi.
• Prepričajte se, da vas bo v primeru nesreče vedno nekdo slišal.
• Pazite, da bo izhod za izpušne pline prost. Ovire naj bodo na razdalji najmanj 50 cm od izhoda za izpušne pline, da preprečite poškodbo izdelka.
• Izdelka nikoli ne zaganjajte v zaprtih prostorih, prostorih s slabim pretokom ali v bližini vnetljivih materialov. Izpušni plini motorja vsebujejo ogljikov monoksid, ki lahko povzroči zastrupitev. Izpušni plini so vroči in lahko vsebujejo iskre, ki lahko zanetijo požar.

Osebna zaščitna oprema

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Med uporabo izdelka obvezno uporabljajte ustrezno osebno zaščitno opremo. Osebna zaščitna oprema ne more popolnoma preprečiti poškodb, vendar v primeru nesreče omili posledice. Če potrebujete več informacij, se obrnite na prodajalca.
• Uporabljajte odobreno zaščito za sluh. Dolgotrajna izpostavljenost hrupu lahko povzroči trajne poškodbe sluha.
• Uporabljajte odobreno zaščito oči. Tudi će uporabljate vizir, morate vedno uporabljati tudi homologirana zaščitna očala. Homologirana zaščitna očala morajo biti skladna s standardom ANSI Z87.1 za ZDA ali s standardom EN 166 za države EU.
• Med uporabo in vzdrževanjem uporabljajte zaščitne rokavice.
• Uporabljajte zaščitno obutev ali čevlje z nedrsečimi podplati.
• Uporabljajte dolga oblačila iz trpežnih materialov. Ne nosite nakita ali odprtih čevljev. Oblačila naj se vam tesno prilegajo, vendar naj vas ne ovirajo pri gibanju, da zmanjšate tveganje poškodb. Lase si spnite nad rameni in tako preprečite, da bi se lasje zapletli v vrtljive dele ali se zataknili za veje.
• Če obstaja nevarnost prašenja, uporabljajte dihalno masko.
• Opremo za prvo pomoč hranite v bližini.

Varnostne naprave na izdelku

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Ne uporabljajte izdelka s poškodovanimi varnostnimi napravami.
• Redno preverjajte varnostne naprave. Glejte poglavje Vzdrževanje na strani 349.
• Če so varnostne naprave poškodovane, se obrnite na servisnega zastopnika Husqvarna.

Preverjanje dušilnika

OPOZORILO: Če je dušilnik poškodovan, izdelka ne uporabljajte.

OPOZORILO: Dušilnik se med delovanjem, tudi pri hitrosti prostega teka, močno segreje in ostane vroč tudi po delovanju. Uporabljajte zaščitne rokavice, da preprečite opekline.

OPOZORILO: Notranja stran dušilnika vsebuje kemikalije, ki so lahko rakotvorne. Poškodovanega dušilnika se ne dotikajte.

- Redno vizualno preverjajte dušilnik. Dušilnik zmanjšuje nivo hrupa na najnižjo možno raven in odvaja izpušne pline stran od uporabnika. Glejte Vzdrževanje dušilnika na strani 351.

Preverjanje sistema za dušenje tresljajev

1. Prepričajte se, da na elementih za blaženje tresljajev ni razpok ali deformacij.
2. Prepričajte se, da so elementi za blaženje tresljajev ustrezno pritrjeni na motor in ročaj.

Za informacije o tem, kje na izdelku je nameščen sistem za dušenje tresljajev, glejte poglavje Pregled izdelka na strani 343

Preverjanje stikala za vklop/izklop

1. Z vklopno/izklopnim stikalom izklopite motor.
2. Prepričajte se, da se je motor popolnoma zaustavil.

Za mesto stikala za vklop/izklop na vašem izdelku glejte Pregled izdelka na strani 343.

Varnost pri delu z gorivom

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Goriva ne mešajte ali dolivajte v zaprtih prostorih ali v bližini vira toplote.
• Če so na izdelku ali na vašem telesu ostanki goriva ali olja, izdelka na zaganjajte.
• Če iz motorja izteka gorivo, izdelka ne zaganjajte. Redno preverjajte, ali iz motorja izteka gorivo.
• Z gorivom vedno ravnajte previdno. Gorivo je vnetljivo, hlapi goriva pa so eksplozivni, kar lahko privede do hudih poškodb ali smrti.
• Ne vdihavajte hlapov goriva, saj lahko pride do poškodb. Zagotovite zadosten pretok zraka.
  • V bližini goriva ali motorja ne kadite.
• Izdelka ali posode za gorivo ne postavljajte v bližino vročih predmetov, odprtega ognja, isker ali indikatorskih lučk.
• Za prevoz in skladiščenje goriva vedno uporabite odobrene posode.

Varnostna navodila za vzdrževanje

OPOZORILO: Pred uporabo izdelka preberite navodila v povezavi z opozorili v nadaljevanju.

• Pred vzdrževanjem in sestavljanjem zaustavite motor, odstranite svečko in počakajte, da se motor ohladi.
• Zamašena mrežica lovilnika isker povzroči pregrevanje motorja in posledične poškodbe motorja.

- Če je lovilnik isker pogosto zamašen, je to lahko znak, da je delovanje katalizatorja poslabšano. Dušilnik naj pregleda servisni zastopnik.

Montaža

Uvod

OPOZORILO: Preden začnete sestavljati izdelek, morate prebrati in razumeti poglavje o varnosti.

1. Na cev pihalnika (C) namestite vmesno cev (B).
2. Namestite in zategnite vpenjalni vijak (A).
3. Na vmesno cev namestite okroglo šobo (D) ali ploščato šobo (E).

Sestavljanje cevi pihalnika

1. Odvijte vpenjalni vijak (A).

OPOZORILO: Preden začnete uporabljati izdelek, morate prebrati in razumeti poglavje o varnosti.

Gorivo

Ta izdelek ima dvotaktni motor.

POZOR: Če uporabite neustrezno vrsto goriva, lahko poškodujete motor. Uporabite mešanico bencina in olja za dvotaktne motorje.

Predhodno zmešano gorivo

- Za najboljše delovanje in daljšo življenjsko dobo motorja uporabljajte vnaprej pripravljeno mešanico goriva z alkilatom Husqvarna. V gorivu je manj škodljivih kemikalij v primerjavi z običajnim gorivom, kar zmanjšuje količino škodljivih izpušnih plinov. Po zgorevanju tega goriva je količina ostankov manjša, zaradi česar so deli motorja čistejši.

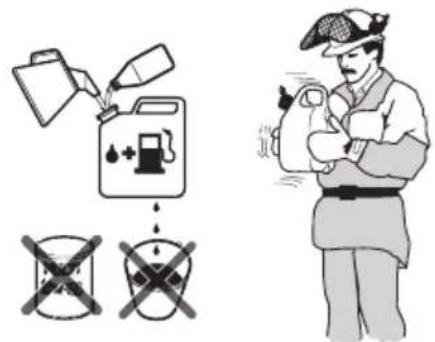

Mešanje goriva

Bencin

- Uporabljajte kakovosten neosvinčen bencin z največ 10-% vsebnostjo etanola.

POZOR: Ne uporabljajte bencina, ki ima oktansko število nižje od 90 RON/87 AKI. Uporaba nižjega oktanskega števila lahko povzroči klenkanje, kar povzroča poškodbe motorja.

• Za čim boljše rezultate in zmogljivost uporabite olje za dvotaktne motorje Husqvarna.
• Če olje za dvotaktne motorje Husqvarna ni na voljo, lahko uporabite kakovostno olje za dvotaktne motorje z zračnim hlajenjem. Za izbiro ustreznega olja se obrnite na servisnega zastopnika.

POZOR: Ne uporabljajte olja za vodno hlajene izvenkrmne dvotaktne

motorje. Ne uporabljajte olja za štiritaktne motorje.

Mešanica bencina in olja za dvotaktne motorje

Bencin, liter Olje za dvo-	taktne motorje, liter
	2 % (50 : 1)
5 0,10
10 0,20
15 0,30
20 0,40

POZOR: Pri mešanju manjših količin goriva lahko manjša odstopanja močneje vplivajo na razmerje mešanice. Natančno izmerite količino olja in tako ustvarite pravilno mešanico.

POZOR: Naenkrat ne pripravite mešanice goriva za več kot en mesec.

Polnjenje posode za gorivo

OPOZORILO: Za lastno varnost upoštevajte postopek v nadaljevanju.

1. Zaustavite motor in pustite, da se ohladi.

2. Očistite področje okrog pokrova posode za gorivo.

POZOR: Prepričajte se, da v posodi za gorivo ni preveč goriva. Gorivo ima pri višjih temperaturah večjo prostornino.

1. Zategnite pokrovček posode za gorivo.
2. Na izdelku in okoli njega očistite razlito gorivo.
3. Izdelek pred zagonom za vsaj 3 m (10 čevljev) odmaknite od mesta, kjer ste točili gorivo, in od vira goriva.

Opomba: Za mesto rezervoarja za gorivo na vašem izdelku glejte Uvod na strani 343.

Zagon izdelka

1. Ročico za plin premaknite v položaj prostega teka.

1. Membrano črpalke za gorivo pritiskajte toliko časa, da se napolni z gorivom. Membrane črpalke za gorivo ni treba povsem napolniti.
2. Izdelek postavite na ravno površino na tleh.
3. Izdelek pridržite z desno roko.

OPOZORILO: Zrak se sprosti ob zagonu motorja, in ko je izdelek nastavljen na prosti tek. Osebam ne

dovolite, da se približajo izdelku ali cevi pihalnika.

Upravljanje izdelka

• Izdelek uporabljajte ob običajnih delovnih urah. Upoštevajte lokalne predpise.
• Zmanjšajte število kosov opreme in izberite ustrezno hitrost za opravilo. Ročico za plin uporabljajte v najnižjem možnem položaju in tako preprečite dodaten hrup in prah.
• Šoba pihalnika naj bo blizu tal.

Opomba: Husqvarna priporoča, da uporabljate celoten podaljšek šobe pihalnika.

• Zabeležite si smer vetra in izdelek uporabljajte v smeri vetra.
- Z ustreznim vrtnim orodjem odstranite material s tal.
- Na območjih s prahom območje zmočite z opremo za škropljenje. S tem se skrajša čas delovanja.
- Po delovanju postavite izdelek v navpični položaj za shranjevanje.

Zaustavitev motorja

POZOR: Izdelka ne zaustavljajte pri polni hitrosti.

- Stikalo za vklop/izklop potisnite v položaj zaustavitve.

OPOZORILO: Pred izvajanjem vzdrževalnih del na izdelku morate prebrati in razumeti poglavje o varnosti.

Urnik vzdrževanja

Vzdrževanje	Dnevno	Teden-sko	Mesečno
Očistite zunanje površine. X
Ročica za plin mora pravilno delovati. X
Poskrbite, da stikalo za vklop/izklop deluje pravilno. Glejte Preverjanje stikala za vklop/izklop na strani 346.	X
Preglejte, ali iz motorja, posode ali cevi za gorivo izteka gorivo. Preverite, ali je filter goriva onesnažen. Po potrebi zamenjajte zračni filter.	X
Očistite zračni filter. Po potrebi zračni filter zamenjajte. X
Privijte matice in vijake. X
Preverite dovod zraka in se prepričajte, da ni blokiran. X
Preverite, ali sta zaganjalnik in zaganjalna vrvica poškodovana. X
Preverite, ali so elementi za blaženje tresljajev poškodovani, razpokani ali deformirani. Prepričajte se, da so elementi za blaženje tresljajev pravilno nameščeni.		X
Preglejte svečko. Glejte Preverjanje svečke na strani 350.		X
Očistite hladilni sistem. X
Očistite zunanjo površino uplinjalnika in območje okrog njega. X
Očistite rezervoar za gorivo. X
Preverite vse kable in povezave. X
Preglejte in očistite mrežico lovilnika isker na dušilniku (za izdelke brez katalizatorja).		X
Preglejte in očistite mrežico lovilnika isker na dušilniku (za izdelke s katalizatorjem).			X
Zamenjajte svečko. Kapica mora biti nameščena. X

Prilagajanje hitrosti prostega teka

1. Prepričajte se, da je zračni filter čist in njegov pokrov pritrjen.

2. Hitrost prostega teka prilagodite z vijakom za hitrost prostega teka. Za mesto vijaka za hitrost prostega teka na vašem izdelku glejte Pregled izdelka na strani 343.

Preverjanje svečke

POZOR: Uporabite priporočeno svečko.

Glejte Preverjanje svečke na strani 350. Če uporabite neustrezno svečko, se lahko izdelek poškoduje.

1. Zaustavite motor in pustite, da se izdelek ohladi.

2. Če je svečka umazana, jo očistite.

3. Prepričajte se, da je razmak pri elektrodi pravilen.

Glejte razdelek Tehnični podatki na strani 354.

1. Svečko zamenjajte enkrat mesečno ali pogosteje, če je potrebno.

Vzdrževanje dušilnika

1. Zaustavitev motor in pustite, da se dušilnik ohladi. Uporabljajte zaščitne rokavice.

Pregled in čiščenje hladilnega sistema

Hladilni sistem vključuje hladilna rebra na valju in rešetko dovoda zraka.

1. Zaustavite motor.
2. Prepričajte se, da hladilni sistem ni umazan ali zamašen. Po potrebi očistite rešetko dovoda zraka in hladilna rebra.

POZOR: Umazan ali zamašen hladilni sistem lahko poviša temperaturo

izdelka, zaradi česar lahko pride do poškodb izdelka. Zamašena rešetka dovoda zraka zmanjša silo pihanja.

1. Preglejte, ali je hladilni sistem poškodovan. Zagotovite, da so deli pravilno pritrjeni na izdelek.

Čiščenje zračnega filtra

POZOR: Ne uporabljajte izdelka brez zračnega filtra ali s poškodovanim zračnim filtrom. Prah v zraku lahko poškoduje motor.

1. Ročico čoka potisnite v položaj zaprtega čoka.
2. Odstranite pokrov zračnega filtra (A).

Opomba: Zračnega filtra, ki ste ga dolgo uporabljali, ne morete popolnoma sčistiti. Redno menjajte zračni filter in vedno zamenjajte poškodovan zračni filter.

1. S krtačo očistite notranjo površino pokrova zračnega filtra (A).
2. Če je filter iz filca (C) umazan, ga odstranite in zamenjajte.
3. Namestite mrežico (D), filter iz filca (C) in zračni filter (B).
4. Pokrov zračnega filtra (A) namestite na izdelek.

Odpravljanje težav

Motorja ni mogoče zagnati
Kontrola Možen	vzrok Rešitev
Gumb za za-ustavitev.	Položaj za iz-klop	Izklopno stikalo premaknite v položaj za zagon.
Zaskočne klju-kice zaganjalni-ka.	Blokirane ali obrabljene za-skočne kljukice zaganjalnika.	Prilagodite ali zamenjajte zaskočne kljukice zaganjalnika.
		Očistite okolico zaskočnih kljukic zaskočne kljukice zaganjalnika.
		Obrnite se na pooblaščenega servisnega zastopnika.
Posoda za gori-vo.	Nepravilna vr-sta goriva.	Izpraznite rezervoar za gorivo in jo napolnite s pravilnim gorivom.
Uplinjalnik. Nastavitev hi-trosti prostega teka.		Prosti tek nastavite z nastavitvenim vijakom za prosti tek.
Iskra (ni iskre). Umazana ali mokra svečka.		Poskrbite, da je svečka suha in čista.
		Razmak med elektrodama na svečki ni pravi-len.
		Ustrezen razmak med elektrodama si oglejte v tehničnih podatkih.
Svečka.	Vžigalna sveč-ka ni čvrsto na-meščena.	Zategnite svečko.
	Na elektrodah svečk je neže-len material.	Mešanica goriva mora biti ustrezna.
		Zračni filter mora biti čist.

Motor se zažene, vendar se ponovno zaustavi
Kontrola Možen	vzrok Rešitev
Rezervoar za gorivo.	Nepravilna vr-sta goriva.	Izpraznite ga in uporabite pravilno gorivo.
Uplinjalnik. Motor	pri hitro-sti prostega te-ka ne deluje pravilno.	Obrnite se na servisnega zastopnika.
Zračni filter. Zam	ašen zrač-ni filter.	Očistite zračni filter.

Prevoz in skladiščenje

nevarnost požara, se med prevozom ali skladiščenjem prepričajte, da ni puščanja ali hlapov. Prepričajte se, da ni nevarnosti iskrenja ali požara.

• Pred prevažanjem ali dolgotrajnim skladiščenjem izpraznite rezervoar za gorivo. Pritisnite membrano črpalke za gorivo, da se prepričate, da ste odstranili vse gorivo. Gorivo zavrzite na temu primernem zbirnem mestu.
• Prepričajte se, da je izdelek čist in da je pred dolgotrajnim skladiščenjem opravljen popoln servis.
• Odstranite svečko in v valj nalijte približno 15 ml olja za dvotaktne motorje. Izdelek 3-krat obrnite in znova namestite svečko.
• Med prevozom izdelek varno pritrdite na vozilo.
• Izdelek hranite v suhem in čistem prostoru z dobrim pretokom zraka. Izdelek hranite zunaj dosega otrok.

Tehnični podatki

Tehnični podatki

	Husqvarna 525BX
Motor
Gibna prostornina valja v cm3	25,4
Hitrost prostega teka, vrt/min 3000
Katalizator Da
Vžigalni sistem
Svečka NGK BPMR8Y
Razmik elektrod, mm 0,6-0,7
Sistem za gorivo in mazanje
Kapaciteta rezervoarja goriva v l / cm3	0,45 / 450
Teža
Teža brez goriva, kg 4,4
Emisije hrupa 73
Raven zvočne moči, izmerjena v dB(A) 104
Raven zvočne moči, zajamčena LWA v dB(A) 106
Nivoji hrupa 74
Ekvivalentna raven zvočnega tlaka na uporabnikovem ušesu, merjena po EN15503, dB (A):
Z nameščeno okroglo šobo 91
Z nameščeno ploščato šobo 92
Ravni vibracij 75
Ekvivalentne ravni vibracij (ahv,eq) v ročajih, izmerjene v skladu z EN 15503, m/s2
Z nameščeno okroglo šobo 1,2
Z nameščeno ploščato šobo 2,0
Zmogljivost ventilatorja
Najvišja hitrost zraka pri okrogli šobi, m/s 70
Najvišja hitrost zraka pri ploščati šobi, m/s 86
Zračni pretok pri okrogli šobi, m3/min 13
Zračni pretok pri ploščati šobi, m3/min 10

Izjava o skladnosti

Izjava EU o skladnosti

Mi, Husqvarna AB, SE--561 82 Huskvarna, Švedska, tel.: [phone], izjavljamo na lastno odgovornost, da je izdelek:

Opis Pihalnik
Znamka Husqvarna
Vrsta/model 525BX
Identifikacija Serijske številke od letnika 2022 dalje

v celoti skladen z naslednjimi direktivami in uredbami EU:

Uredba Opis
2006/42/ES "o strojih"
2014/30/EU "o elektromagnetni združljivosti"
2000/14/EC "o emisijah hrupa v okolico"
2011/65/EU "o omejevanju uporabe nekaterih nevarnih snovi v električni in elektronski opremi"

in so pri tem v veljavi naslednji standardi in/ali tehnične specifikacije: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, je v imenu Husqvarna AB prostovoljno opravil tipski pregled. Številka potrdila: SEC/14/2423.

Za informacije v zvezi z emisijami hrupa glejte poglavje Tehnični podatki na strani 354.

Huskvarna, 2022-05-09

Shot = Jhulan

Stefan Holmberg, direktor oddelka za raziskave in razvoj, tehnološko upravljanje, Husqvarna AB

Odgovorni za tehnično dokumentacijo

CE

Sadržaj

Uvod....357

Bezbednost....359

Sklapanje.... 361

Rukovanje....361

Održavanje.... 363

Rešavanje problema....366
