Készülék típusa	Hátizsákos fúvó
Márka	Husqvarna
Modell	525BX
Lökettérfogat	28 cm³
Motortípus	Kétütemű
Teljesítmény	0,9 kW
Üzemanyagtartály kapacitása	0,5 L
Maximális levegőáram	775 m³/h
Maximális légsebesség	70 m/s
Tömeg (üzemanyag nélkül)	9,8 kg
Garantált zajszint	109 dB(A)
Rezgésszint (elöl/hátul)	3,5 / 3,5 m/s²
Gyújtásrendszer	Elektronikus CDI
Gyújtógyertya	NGK BPMR7A
Indító típusa	Visszahúzós indító
Olajtartály (motor)	Kétütemű keverék (50:1)
Olajtartály kapacitása (ha van)	Motorolaj a keverékben
Karbantartás	Légszűrő tisztítása, üzemanyag leürítése, gyújtógyertya ellenőrzése
Biztonság	Vészleállítás, hővédelmek
Pótalkatrészek	Légszűrő, gyújtógyertya, porlasztó, fogantyúk

Gyakran ismételt kérdések - 525BX HUSQVARNA

Milyen olaj/benzin keveréket használjak a Husqvarna 525BX-hez?

Használjon 2%-os (50:1) keveréket minőségi kétütemű olajjal. 1 liter ólommentes benzinhez adjon 20 ml olajat.

Hogyan indítsam be a Husqvarna 525BX fúvót hidegen?

Zárja a stranglert, nyomja meg 5-ször a prizmat, húzza lassan az indítót amíg ellenállást nem érez, majd egy erős rántással. Indítás után fokozatosan nyissa a stranglert.

A motor alapjáraton jár, de gyorsításkor leáll, mit tegyek?

Ellenőrizze a légszűrőt és tisztítsa meg. Ha szükséges, állítsa be a porlasztót. Rossz keverék vagy szennyezett gyújtógyertya is okozhatja.

Mekkora a Husqvarna 525BX üzemanyagtartályának kapacitása?

Az üzemanyagtartály kapacitása 0,5 liter. Ügyeljen, hogy ne töltse túl, és jól zárja vissza a kupakot.

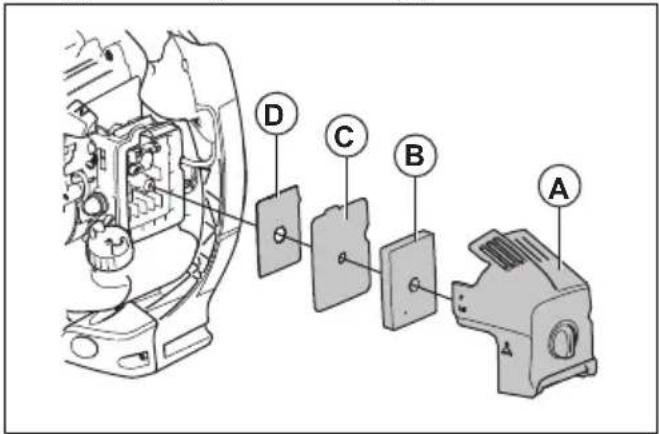

Hogyan tisztítsam a légszűrőt?

Csavarja le a szűrő fedelét, vegye ki a habszűrőt. Mossa le szappanos vízben, öblítse le és szárítsa meg. Visszaszerelés előtt enyhén olajozza be.

Használható a Husqvarna 525BX fúvócsővel?

Igen, a 525BX kompatibilis a Husqvarna fúvócsővel. Győződjön meg róla, hogy a cső megfelelően van rögzítve a teljesítményveszteség elkerülése érdekében.

Milyen gyújtógyertyát használjak a Husqvarna 525BX-hez?

Használjon NGK BPMR7A vagy azzal egyenértékű gyújtógyertyát. Ellenőrizze a hézagot (0,5 mm), és szükség esetén cserélje ki.

Hogyan tároljam a fúvót télen?

Ürítse ki az üzemanyagtartályt, járassa a motort amíg le nem áll, hogy kiürítse a porlasztót. Tisztítsa meg a készüléket, és tárolja száraz helyen.

Magas a zajszint?

Igen, a garantált zajszint 109 dB(A). Mindig viseljen zajvédő fejhallgatót és hallásvédőt.

Hol találok pótalkatrészeket a Husqvarna 525BX-hez?

Rendelhet alkatrészeket egy hivatalos Husqvarna viszonteladótól vagy a hivatalos weboldalon. A gyakori alkatrészek (szűrő, gyújtógyertya, fogantyúk) könnyen elérhetők.

HASZNÁLATI ÚTMUTATÓ 525BX HUSQVARNA

HU Használati utasítás 172-185

Süütekünla hooldamine

Összeszerelés.... 176

Üzemeltetés....176

Karbantartás.... 179

Hibaelhárítás....181

Szállítás és raktározás....182

Müszaki adatok....183

Megfelelőségi nyilatkozat....185

Bevezető

Termékleírás

A termék egy belső égésű motorral működő lombfúvó.

Folyamatosan fejlesztjük termékeinket, ezért fenntartjuk a jogot a termékek kialakításának és megjelenésének előzetes figyelmeztetés nélküli megváltoztatására.

Rendeltetésszerű használat

A termék a levelek és egyéb nemkívánatos anyagok gyepről, gyalogösvényekről és aszfaltutakról való eltávolításához használható.

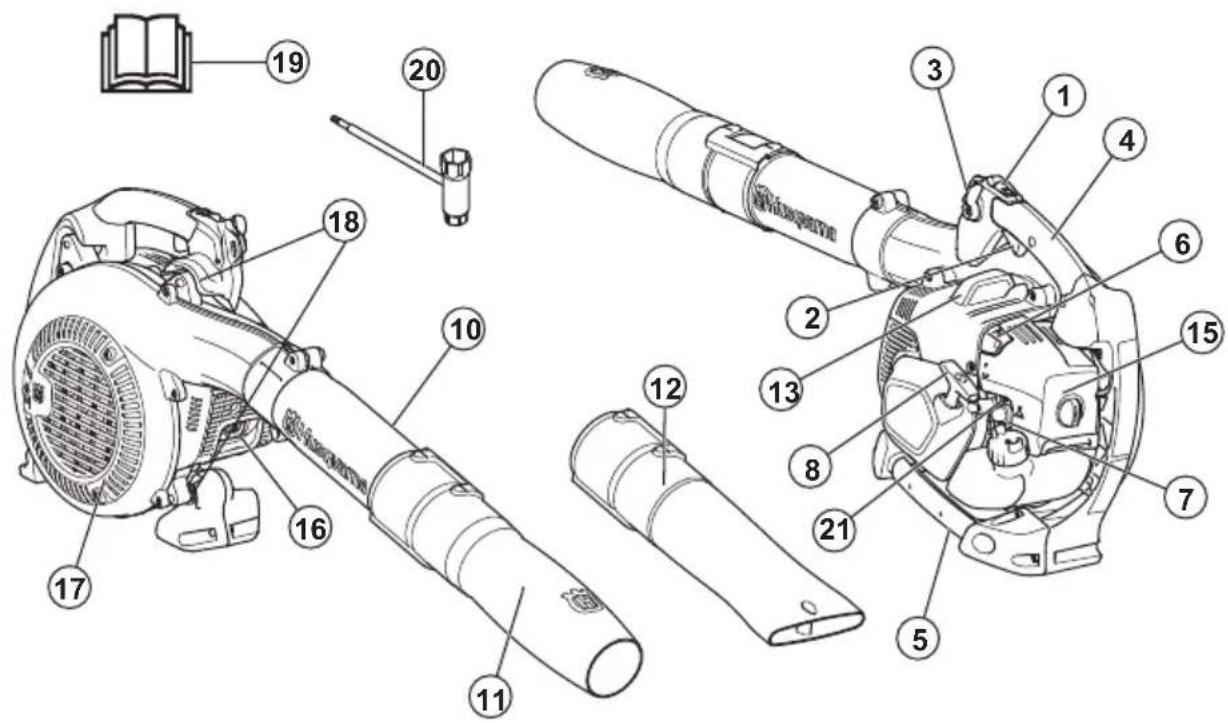

A termék áttekintése

1. Be/ki kapcsoló

2. Gázadagoló

3. Gázadagoló

4. Vezérlőfogantyú

5. Fogantyúkar

6. Hidegindító kar

7. Üzemanyagpumpa

8. Indítózsinór fogantyúja

9. Szorítócsavar

10. Összekötő cső

11. Kerek fúvóka

12. Széles fúvóka

13. Gyújtógyertya

14. Üzemanyagtartály sapkája

15. Légszűrő

16. Kipufogódob

17. Levegőbeömlő rács

18. Rezgéscsillapító rendszer

19. Kezelői kézikönyv

20. Kombinált kulcs

21. Üresjárati csavar

A terméken található jelzések

FIGYELMEZTETÉS! A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.

Olvassa el figyelmesen a használati utasítást, és győződjön meg arról, hogy megértette azt, mielött a terméket használatba veszi.

Használjon jóváhagyott fülvédőt és védőszemüveget. Ha poros környezetben dolgozik, használjon porvédő maszkot.

Használjon jóváhagyott védőkesztyűt.

Ez a termék megfelel a vonatkozó EK irányelveknek.

A termék megfelel a vonatkozó egyesült királyságbeli irányelveknek.

Benzin és kétütemű olaj keveréke.

Üzemanyagpumpa.

Szívató, nyitott állás.

Szívató, zárt állás.

A 2000/14/EK számú európai irányelvnek és New South Wales „Környezetben történő munkavégzés (zajszabályozás) szabályozása, 2017” irányelvének megfelelő környezeti zajszennyezés. A zajszennyezésre vonatkozó adatok a gép címkéjén és a Műszaki adatok című fejezetben találhatók.

Figyeljen a felcsapódó tárgyakra. A felcsapódó tárgyak súlyos sérülést okozhatnak. Használjon személyi védőfelszerelést.

Tartson legalább 15 m-es biztonsági távolságot a személyektől és állatoktól.

A típustáblán megtalálható a sorozatszám. éééé a gyártási év és hh pedig a gyártási hét.

Megjegyzés: A terméken szereplő többi jelölés/címke a további piacok specifikus vizsgáztatási követelményeire vonatkozik.

Euro V. kibocsátási norma

FIGYELMEZTETÉS: A motor módosítása érvényteleníti a termékre vonatkozó európai uniós típusjóváhagyást.

Termékszavatosság

A termékszavatosságra vonatkozó jogszabályok értelmében nem vagyunk felelősek a termékeink által okozott károkért az alábbi esetekben:

• a termék javítását helytelenül végezték;
• a termék javítása nem a gyártótól származó vagy általa jóváhagyott alkatrészekkel történt;
• a terméket nem a gyártótól származó vagy általa jóváhagyott kiegészítővel szerelték fel;
• a termék javítását nem hivatalos szakszerviz vagy jóváhagyott egyéb szerviz végezte.

Biztonság

Biztonsági fogalommeghatározások

Az alábbi fogalommeghatározások az egyes figyelmeztetésekhez tartózó, lehetséges veszélyek súlyosságát határozzák meg.

FIGYELMEZTETÉS: Személyi sérülés veszélye.

VIGYÁZAT: A termék károsodásának veszélye.

Megjegyzés: Ezek az információk a termék használatát könnyítik meg.

Általános biztonsági utasítások

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne hajtson végre módosításokat a terméken a gyártó jóváhagyása nélkül, és minden esetben eredeti tartozékokat használjon. A gyártó által nem engedélyezett módosítások és/vagy tartozékok a kezelő vagy mások súlyos vagy halálos sérülését okozhatják.
• Ne használjon sérült terméket. A jelen használati utasításban előírtak szerint végezze el a biztonsági ellenőrzéseket és a karbantartást. Minden egyéb karbantartási munkát csak hivatalos szervizszakember végezhet el.
• Minden szervizelési és javítási műveletet hivatalos szervizszakembernek kell elvégeznie. Ha a termék valamelyik része hibás, forduljon az illetékes szakszervizhez.

Biztonsági utasítások az üzemeltetéshez

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• A termék veszélyes lehet a kezelőre és másokra, valamint a súlyos sérülésüket és halálukat okozhatja. Körültekintően járjon el, és megfelelően használja a terméket.
• Használat előtt ellenőrizze a terméket. Lásd: Karbantartás179. oldalon.
• Ne használja a terméket, ha fáradt, beteg, illetve ha alkohol, drog vagy gyógyszer hatása alatt áll,

mert ezek negatív hatással lehetnek a látására, ítélőképességére vagy koordinációjára.

• Használat előtt szerelje fel az összes burkolatot és védőelemet. Az áramütés elkerülése érdekében győződjön meg arról, hogy a gyertyapipa és a gyújtáskábel nem sérült-e.
• Ne érintse meg a gyújtógyertyát vagy a gyújtáskábelt, amikor a motor jár.
• Tartson legalább 15 m-es biztonsági távolságot a személyektől és állatoktól. Ha személyek, gyermekek vagy állatok 15 méternél közelebb jönnek, állítsa le a terméket. Ne fordítsa a terméket személyek, állatok, nyitott ablakok vagy más tárgyak felé.
• Ne engedje, hogy gyermekek működtessék a terméket. Győződjön meg róla, hogy minden kezelő elolvasta és megértette a jelen használati utasítás tartalmát.
• Működés közben tartsa távol kezét és az egyéb tárgyakat a lombfúvó burkolatától. A forgó alkatrészek súlyos sérülést okozhatnak.
• Ne használja a terméket a levegőbeömlő rács nélkül. Használat előtt mindig győződjön meg arról, hogy a levegőbeömlő rács fel van szerelve, és nem sérült.
• Vészhelyzet esetén oldja ki a heveder derék- és mellkasövét, és hagyja a földre esni a terméket.
• Tartsa be a nemzeti szabályozásokat és irányelveket.
• Tartsa távol a testrészeit a forró felületektől.
• A túl sok rezgés károsíthatja a vérkeringést és az idegrendszert. Amennyiben olyan tüneteket észlel, mint például a zsibbadás, érzéskiesés, bizsergés, szúrás, fájdalom, gyengeség vagy a bör színének megváltozása az ujjain, kezén vagy csuklóján, forduljon kezelőorvosához.
• Figyeljen a felcsapódó tárgyakra. A felcsapódó tárgyak súlyos sérülést okozhatnak.
• Ne használja a terméket rossz időjárási viszonyok között, például ködben, esőben, nagy szélben vagy nagy hidegben. A rossz időjárási körülmények melletti munkavégzés fáradtságot és veszélyes körülményeket okozhat.
• Ügyeljen arra, hogy szabadon mozoghasson, és dolgozzon stabil testhelyzetben. Ellenőrizze a munkaterületet, hogy találhatók-e rajta akadályok, például kövek. Legyen óvatos, ha a terméket lejtön használja.
• Ne tegye le a földre a terméket járó motorral.
• Ne használja a terméket magasban, például létrán.
• Ügyeljen arra, hogy egy esetleges baleset esetén mindig meghallják.
• Ellenőrizze, hogy nincs-e eltömődve a kipufogónyílás. A termék károsodásának megelőzése érdekében tartsa az akadályokat legalább 50 cm-es távolságra a kipufogónyílástól.

- Ne indítsa be a terméket zárt helyiségben, rossz légáramlás esetén vagy gyúlékony anyagok közelében. A motor kipufogógázai szén-monoxidot tartalmaznak, ami szénmonoxid-mérgezést okozhat. A motor kipufogógázai forróak, és szikrát tartalmazhatnak, ami tüzet okozhat.

Személyi védőfelszerelés

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Amikor a terméket használja, viseljen jóváhagyott személyi védőfelszerelést. A személyi biztonsági felszerelés nem előzi meg teljes mértékben a sérüléseket, de csökkentheti azok mértékét. További információért forduljon szakkereskedőjéhez.
• Használjon jóváhagyott fülvédőt. Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat.
• Használjon jóváhagyott védőszemüveget. Ha arcvédőt használ, jóváhagyott védőszemüveget is kell viselnie. Jóváhagyott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EU-országok) szabványoknak.
• A működtetés és karbantartás során viseljen védőkesztyűt.
• Viseljen csúszásgátló talppal ellátott védőcsizmát vagy lábbelit.
• Erős anyagból készült, teljes hosszúságú ruházatot használjon. Ne viseljen ékszert vagy nyitott lábbelit. A sérülés kockázatának csökkentése érdekében a ruházatnak szorosan kell illeszkednie, de nem szabad korlátoznia a mozgás szabadságát. Fogja fel úgy a haját, hogy az a vállai felett legyen, hogy ne kerülhessen a forgó alkatrészek közelébe, és ne akadjon fel az ágakban.
• Por veszélye esetén viseljen légzésvédőt.
• Tartsa kéznél az elsősegélykészletet.

Biztonsági eszközök a terméken

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne használjon olyan terméket, amelynek hibásak a biztonsági eszközei.
• Rendszeresen ellenőrizze a biztonsági eszközöket. Lásd az Karbantartás179. oldalon fejezetet.
• A biztonsági eszközök meghibásodása esetén vegye fel a kapcsolatot a Husqvarna szakszervizzel.

A hangfogó ellenőrzése

FIGYELMEZTETÉS: Ne használja a terméket, ha a hangfogó meghibásodott.

FIGYELMEZTETÉS: A hangfogó a működés közben és után, valamint alapjárati fordulatszámon is felforrósodik. A sérülések elkerülésének érdekében használjon védőkesztyűt.

FIGYELMEZTETÉS: A hangfogó belsejében rákkeltő vegyi anyagok is lehetnek. Ne nyúljon a sérült hangfogóhoz!

- Rendszeres időközönként szemrevételezéssel ellenőrizze a hangfogót. A hangfogó minimálisra csökkenti a zajszintet és elvezeti a kipufogógázokat a kezelő közeléből. Lásd: A hangfogó karbantartása180. oldalon.

A rezgéscsillapító rendszer ellenőrzése

1. Győződjön meg arról, hogy nincsenek repedések vagy eldeformálódás a rezgéscsillapító rendszer egységein.
2. Ellenőrizze, hogy a rezgéscsillapító egységek megfelelően kapcsolódnak-e a motortesthez és a fogantyúkhoz.

A rezgéscsillapító rendszer elhelyezkedésével kapcsolatos információkat illetően tekintse át a következőt: A termék áttekintése172. oldalon.

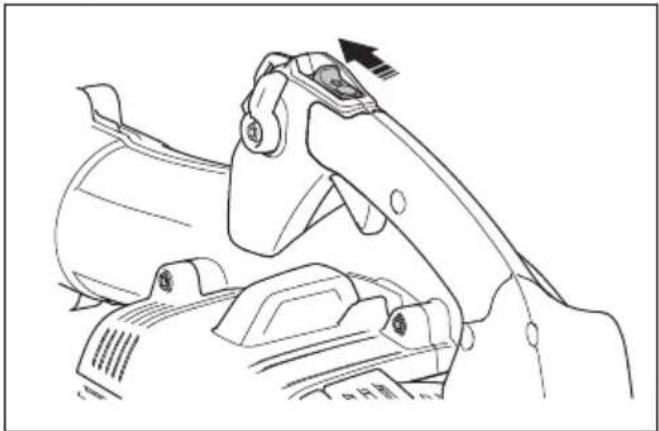

A be/ki kapcsoló ellenőrzése

1. A motor leállításához nyomja meg a be/ki kapcsolót.
2. Győződjön meg arról, hogy a motor teljesen leállt.

A termék indító-/leállítókapcsolójának elhelyezésével kapcsolatban lásd: A termék áttekintése172. oldalon.

Üzemanyaggal kapcsolatos biztonság

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Ne keverjen vagy töltsön üzemanyagot beltéren vagy höforrás közelében.
• Ne indítsa be a terméket, ha üzemanyag vagy olaj került a termékre vagy Önre.
• Ne indítsa be a motort, ha a motornál üzemanyagszivárgás észlelhető. Vizsgálja meg rendszeresen a motort üzemanyag-szivárgás szempontjából.
• Mindig bánjon óvatosan az üzemanyaggal. Az üzemanyag gyúlékony, a gőzei robbanásveszélyesek, ezért súlyos, vagy akár végzetes sérülést is okozhat.
• Ne lélegezze be az üzemanyag gőzeit, egészségkárosodást okozhatnak. Gondoskodjon megfelelő légáramlásról.

• Az üzemanyag vagy a motor közelében ne dohányozzon.

• Ne vigye a terméket vagy az üzemanyagtartályt forró tárgyak közelébe, vagy olyan helyre, ahol nyílt láng, szikra vagy örláng található.

• Mindig engedélyezett tartályokat használjon az üzemanyag tárolására és szállítására.

Biztonsági utasítások a karbantartáshoz

FIGYELMEZTETÉS: A termék használata előtt olvassa el az alábbi figyelmeztetéseket.

• Karbantartás vagy összeszerelés előtt állítsa le a motort, távolítsa el a gyújtógyertyát, és hagyja lehűlni a motort.
• Az eltömődött szikrafogó háló a motor túlhevülését okozhatja, amely a motor károsodásához vezet.
• Ha a szikrafogó háló gyakran eltömödik, ez annak lehet a jele, hogy csökkent a katalizátor teljesítménye. A hangfogó ellenőrzésével kapcsolatban forduljon a szakszervizhez.

Összeszerelés

Bevezető

FIGYELMEZTETÉS: Figyelmesen olvassa el a biztonságról szóló fejezetet, mielőtt összeállítaná a terméket.

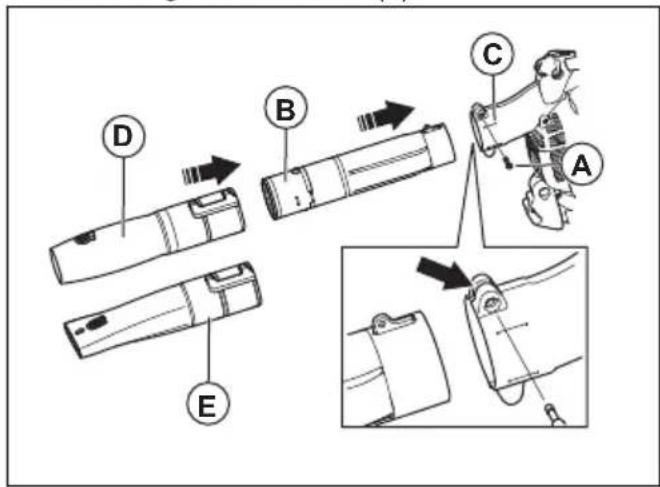

1. Szerelje fel a közbenső csövet (B) a fúvócsőre (C).
2. Szerelje be és húzza meg a szorítócsavart (A).
3. Szerelje fel a kerek (D) vagy a lapos fúvókát (E) a közbenső csőre.

A fúvócső összeszerelése

1. Lazítsa meg a szorítócsavart (A).

FIGYELMEZTETÉS: A termék használata előtt figyelmesen olvassa el a biztonságról szóló fejezetet.

Üzemanyag

A termékben kétütemű motor működik.

VIGYÁZAT: A nem megfelelő üzemanyag használata a motor károsodásához vezethet. Benzin és kétütemű motorolaj keverékét használja üzemanyagként.

Előkevert üzemanyag

- A jó teljesítmény és a motor élettartamának megnövelése érdekében előkevert Husqvarna alkilüzemanyagot használjon. Ez az üzemanyagtípus kevesebb a hagyományos üzemanyagokhoz képest kevesebb vegyszert tartalmaz, így a kipufogó károsanyag-kibocsátása is mérséklődik. Az égés után visszamaradó anyagok mennyisége ezen üzemanyag esetében kevesebb, ami tisztább állapotban tartja a motor alkotóelemeit.

Az üzemanyag keverése

Benzin

- Jó minőségű, legfeljebb 10% etanolt (E10) tartalmazó, ólmozatlan benzint használjon.

VIGYÁZAT: Ne használjon 90 RON/87 AKI értéknél alacsonyabb oktánszámú benzint. Alacsonyabb oktánszám esetén kopogás jelentkezhet a motorban, ami a motor károsodását okozhatja.

Kétütemű motorhoz való olaj

• A legjobb eredmények és teljesítmény érdekében használjon Husqvarna kétütemű motorolajat.
• Ha nem áll rendelkezésre Husqvarna kétütemű motorolaj, használjon más jó minőségű, léghűtéses motorokhoz készült kétütemű olajat. A megfelelő olaj kiválasztását illetően forduljon az illetékes szakszervizhez.

VIGYÁZAT: Ne használjon vízhűtéses külső motorokhoz való kétütemű motorolajat (más néven „outboard” olajat). Soha ne használjon négyütemű motorokhoz való olajat.

Benzin és kétütemű olaj összekeverése

Benzin, liter	Kétütemű olaj, liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

VIGYÁZAT: Kisebb mennyiségű üzemanyag kikeverésekor fennáll a veszélye, hogy az apróbb hibák jelentősen befolyásolják a keverési arányt. A helyes keverési arány érdekében gondosan mérje ki a keverékhez adagolandó olaj mennyiségét.

1. Töltse bele a benzin felét egy üzemanyaghoz való, tiszta tartályba.
2. Töltse be a teljes olajmennyiséget.
3. Rázza össze az üzemanyag-keveréket.
4. Öntse bele a benzin megmaradó részét a tartályba.
5. Óvatosan rázza össze az üzemanyag-keveréket.

VIGYÁZAT: Ne keverjen be 1 havi adagnál több üzemanyagot egyszerre.

Az üzemanyagtartály feltöltése

FIGYELMEZTETÉS: Biztonsága érdekében tartsa be az alábbi eljárást.

1. Állítsa le a motort, és várja meg, amíg lehül.
2. Tartsa tisztán az üzemanyagtartály sapkájának környékét.

1. Rázza össze a tartályt, és győződjön meg róla, hogy az üzemanyag megfelelően összekeveredett-e.
2. Lassan távolítsa el az üzemanyagtartály sapkáját, hogy kiengedje a nyomást.
3. Töltse fel az üzemanyagtartályt.

VIGYÁZAT: Ügyeljen arra, hogy ne töltsön túl sok üzemanyagot az üzemanyagtartályba. Hő hatására az üzemanyag kitágul.

1. Húzza meg óvatosan az üzemanyagtartály sapkáját.

2. Távolítsa el a kiömlött üzemanyagot a termékről és környékéről.

3. A motor beindítása előtt, vigye el a terméket a tankolás helyétől és forrásától legalább 3 m távolságra.

Megjegyzés: Ha szeretné megtudni, hogy az üzemanyagtartály hol van a terméken, lásd: Bevezető172. oldalon.

A termék elindítása

1. Állítsa a gázadagolót az alapjárati pozícióba.

1. Ha a motor hideg, állítsa a szívatókart szívató állásba.

1. Nyomja meg többször az üzemanyagpumpát, amíg töltődni nem kezd üzemanyaggal. Az üzemanyagpumpát nem szükséges teljes mértékben megtölteni.

2. Fektesse a terméket vízszintes talajfelületre.

3. Fogja meg a terméket jobb kézzel.

VIGYÁZAT: Ne használja a lábát a termék megtartásához.

1. Húzza ki lassan az indítózsinórt, amíg ellenállást nem érez.

2. Rántsa meg az indítózsinórt a bal kezével. Húzza meg többször az indítózsinór fogantyúját, amíg a motor be nem indul.

Megjegyzés: Ne húzza ki teljesen az indítózsinór fogantyúját, és ne is engedje el azt.

1. Ha a motor hideg, állítsa a szívatókart nyitott állásba.

2. Ha a motor hideg, hagyja járni 2-3 percig, hogy bemelegedjen.

FIGYELMEZTETÉS: A motor beindításakor és a termék alapjárati fordulatszámon történő használatakor levegő távozik a készülékből. Ne engedjen másokat a termék vagy a fúvócső közelébe.

A termék működtetése

- A terméket az általános munkaidő alatt működtesse. Tartsa be a helyi előírásokat.

- Csökkentse a berendezések számát, és válassza ki a feladathoz megfelelő fordulatszámot. A szükségesnél nagyobb mennyiségű zaj és por megelőzése érdekében a motort a lehető legalacsonyabb fordulatszámon működtesse.

- Tartsa a lombfúvó fúvókáját a talaj közelében.

Megjegyzés: A Husqvarna javasolja a teljes fúvókahosszabbító használatát.

- Figyelje meg a szélirányt, és a terméket a széliránnyal megegyező irányba működtesse.

- A megfelelő kerti szerszámok segítségével lazítsa fel az anyagokat a talajról.

- A poros területeken permetezővel nedvesítse meg a felszint. Ez csökkenti az üzemidőt.

- Használat után függőleges helyzetben tárolja a terméket.

A motor leállítása

VIGYÁZAT: A terméket ne a teljes fordulatszám mellett állítsa le.

- Állítsa a indító-/leállító kapcsolót a leállítási helyzetbe.

FIGYELMEZTETÉS: A termék

karbantartása elött olvassa el és értelmezze a biztonsággal foglalkozó fejezetet.

Karbantartási terv

Karbantartás Naponta Hetente Havonta
Tisztítsa meg a külső felületeket. X
Győződjön meg arról, hogy a gázadagoló megfelelően működik-e. X
Győződjön meg arról, hogy az indító-/leállítókapcsoló megfelelően működik-e.Lásd: A be/ki kapcsoló ellenőrzése175. oldalon.	X
Keressen szivárgást a motoron, az üzemanyagtartályon és az üzemanyag-vezetékeken. Ellenőrizze, hogy az üzemanyagszűrő nem szennyezett-e. Szükség esetén cserélje ki az üzemanyagszűrőt.	X
Tisztítsa meg a levegőszűrőt. Szükség esetén cserélje ki a légszűrőt. X
Húzza meg a csavarokat és az anyákat. X
Ellenőrizze a levegőbeömlő nyílást, hogy nincs-e eltömődve. X
Keressen sérülést az indítón és az indítózsinóron. X
Vizsgálja meg a rezgéscsillapító egységeket, hogy nem láthatók-e rajtuk sérülések, repedések vagy nincsenek-e eldeformálódva. Ügyeljen arra, hogy a rezgés-csillapító egységek megfelelően legyenek felszerelve.		X
Ellenőrizze a gyújtógyertyát. Lásd: A gyújtógyertya ellenőrzése180. oldalon.		X
Tisztítsa ki a hűtőrendszert. X
Tisztítsa meg a porlasztó külsejét és környezetét. X
Tisztítsa meg az üzemanyagtartályt. X
Ellenőrizze az összes kábelt és csatlakozót. X
Vizsgálja és tisztítsa meg a hangfogó szikrafogó hálóját (katalizátor nélküli termékek esetén).		X
Vizsgálja és tisztítsa meg a hangfogó szikrafogó hálóját (katalizátorral ellátott termékek esetén).			X
Cserélje a gyújtógyertyát. Győződjön meg róla, hogy fel van-e felszerelve zavar-szűrővel.			X

Az alapjárati fordulatszám beállítása

1. Győződjön meg arról, hogy a levegőszűrő tiszta-e, és hogy a fedele fel van-e szerelve.

2. Állítsa be az alapjáratí fordulatszámot az alapjárat-beállító csavarral. A termék alapjárat-beállító csavarjának helyével kapcsolatban lásd: A termék áttekintése172. oldalon.

A gyújtógyertya ellenőrzése

VIGYÁZAT: Használjon ajánlott típusú gyújtógyertyát. Lásd az A gyújtógyertya ellenőrzése180. oldalonfejezetet. A nem megfelelő gyújtógyertya károsíthatja a terméket.

1. Állítsa le a motort, és várja meg, amíg a termék lehül.
2. Tisztítsa meg a gyújtógyertyát, ha elszennyeződött.
3. Ellenőrizze, hogy megfelelő-e a szikraköz. Lásd: Müszaki adatok183. oldalon.

1. Havonta vagy szükség esetén ennél gyakrabban cserélje ki a gyújtógyertyát.

A hangfogó karbantartása

1. Állítsa le a motort, és várja meg, amíg a hangfogó lehül. Használjon védőkesztyűt.

1. Vegye le a hangfogó fedelét.
2. Végezzen szemrevételezéses ellenőrzést. Ha a szikrafogó háló sérült, cserélje ki.

A hütörendszer ellenőrzése és tisztítása

A hütörendszer magában foglalja a hengeren lévő hütöbordákat, valamint a levegőbeömlő rácsot.

1. Állítsa le a motort.
2. Ellenőrizze, hogy nem szennyeződött-e a hűtőrendszer, illetve nincs-e eltömődve. Szükség esetén tisztítsa meg a levegőbeömlő rácsot és a hűtőbordákat.

VIGYÁZAT: A szennyezett vagy eltömödött hűtőrendszer a motor túlmelegedéséhez vezethet, ami a termék sérülését okozhatja. Az eltömödött levegőbeömlő rács csökkenti a fúvóerőt.

1. Ellenőrizze, hogy nem található-e sérülés a hűtőrendszeren. Ellenőrizze, hogy az alkatrészek megfelelően vannak-e rögzítve a termékhez.

A levegőszűrő megtisztítása

VIGYÁZAT: Ne használja a terméket levegőszűrő nélkül vagy sérült levegőszűrővel. A levegőben lévő por károsíthatja a motort.

1. Állítsa a szívatókart zárt szívatóállásba.
2. Vegye le a levegőszűrő fedelét (A).

1. Vegye le a levegőszűrőt (B) a szűrőkeretről.
2. Meleg szappanos víz segítségével tisztítsa meg a levegőszűrőt (B).

Megjegyzés: A hosszú ideje használatban lévő levegőszűrőt nem lehet teljesen kitisztítani. Rendszeresen cserélje ki a levegőszűrőt, és minden esetben cserélje ki a meghibásodott levegőszűrőt.

1. Kefével tisztítsa meg a levegőszűrő fedelének (A) belső felületét.
2. Kefével tisztítsa meg a levegőszűrő fedelének (A) belső felületét.
3. Távolítsa el és cserélje ki a filcszűrőt (C), ha szennyezett.
4. Szerelje fel a hálót (D), a filcszűrőt (C) és a levegőszűrőt (B).
5. Szerelje fel a légszürő fedelet (A) a termékre.

Hibaelhárítás

A motort nem lehet beindítani
Ellenőrzés Lehetséges ok Megoldás
Leállítógomb. Stop helyzet A leállítókapcsolót állítsa a start pozícióba.
Indítófog(ak). Eltömődött vagy kopott in-dítófog(ak).		Állítsa be vagy cserélje ki az indítófoga(ka)t.
		Tisztítsa meg az indítófog(ak) környékét.
		Beszéljen egy hivatalos szakszervizzel.
Üzemanyagtartály.	Nem megfelelő üzemanyag.	Engedje le az üzemanyagtartályt és töltsön bele megfelelő üzemanyagot.
Porlasztó. Az alapjárati fordulatszám beállítása.		Állítsa be az alapjárati fordulatszámot az alapjárat-beállító csavarral.
Szikrázás(nincs szikra).	A gyújtógyertyaelszennyező-dött vagy ned-ves.	Bizonyosodjon meg róla, hogy a gyújtógyertya száraz és tiszta.
	A gyújtógyertyaszikraköze nemmegfelelő.	Tisztítsa meg a gyújtógyertyát. Ellenőrizze, hogy megfelelő-e a szikraköz. Ellen-őrizze, hogy a gyújtógyertyának van-e zavarszűrője.
		A megfelelő szikraközért tekintse át a műszaki adatokat.
Gyújtógyertya.	A gyújtógyertyanincs megfe-lelően meghúz-va.	Húzza meg a gyújtógyertyát.
	A gyújtógyertyaelektródáin ide-gen anyagoktalálhatók.	gondoskodjon a megfelelő üzemanyag-keverékről;
		gondoskodjon a levegőszűrő tisztaságáról.

A motor elindul, de leáll
Ellenőrzés Lehetséges ok Megoldás
Üzemanyagtartály.	Nem megfelelő üzemanyag.	Engedje le, majd használjon megfelelő üzemanyagot.
Porlasztó. A motor nem működik megfelelően alapjá-rati fordulatszá-mon.		Forduljon az illetékes szakszervizhez.
Levegőszűrő. Eltömődött a légszűrő.		Tisztítsa meg a levegőszűrőt.

Szállítás és raktározás

FIGYELMEZTETÉS: A tűzveszély elkerülése érdekében ügyeljen arra, hogy szállítás vagy tárolás közben ne legyen szivárgás vagy füst. Ügyeljen arra, hogy ne legyen szikra- vagy tűzveszély.

• Szállítás vagy hosszú távú tárolás előtt ürítse ki az üzemanyagtartályt. Nyomja meg az üzemanyagpumpát, és győződjön meg arról, hogy minden üzemanyagot eltávolított. A felesleges üzemanyagot adja le egy erre kijelölt gyűjtőponton.

• Hosszú távú tárolás előtt tisztítsa meg a terméket és végeztessen rajta teljes körű szervizelést.

• Távolítsa el a gyújtógyertyát, és öntsön nagyjából 15 ml kétütemű olajat a hengerbe. Forgassa meg háromszor a terméket, majd helyezze vissza a gyújtógyertyát.

• Szállítás közben rögzítse biztonságosan a terméket a járműhöz.
• Tartsa a terméket száraz, hűvös és tiszta helyen, ahol megfelelő a légáramlás. A termék gyermekektől elzárva tartandó.

Műszaki adatok

Műszaki adatok

	Husqvarna 525BX
Motor
Hengerürtartalom, cm3	25,4
Üresjárati fordulatszám, ford/perc 3000
Katalizátor lgen
Gyújtásrendszer
Gyújtógyertya NGK BPMR8Y
Elektródahézag, mm 0,6-0,7
Üzemanyag- és olajozási rendszer
Üzemanyagtartály ürtartalma, l / cm3	0,45 / 450
Tömeg
Tömeg üzemanyag nélkül, kg 4,4
Zajkibocsátás 37
Hangteljesítményszint, mért dB (A) érték 104
Hangteljesítményszint, garantált , LWA dB (A) 106
Zajszintek 38
A kezelő hallószervére gyakorolt, az EN15503 szabvány szerint mért hangnyomásszint, dB(A):
Kerek fúvókával 91
Lapos fúvókával 92
Rezgésszintek 39
Az EN 15503 szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyún, m/s2
Kerek fúvókával 1,2
Lapos fúvókával 2,0
Ventilátor teljesítménye
Max. levegősebesség kerek fúvókával (m/s) 70
Max. levegősebesség lombfúvó-fúvókával, m/s 86
Légáram kerek fúvókával, m3 /perc 13
Légáram lapos fúvókával, m3 /perc 10

Megfelelőségi nyilatkozat

EU megfelelőségi nyilatkozat

A Husqvarna AB, SE-561 82 Huskvarna, Sweden (tel.: [phone]), a saját felelősségére kijelenti, hogy a termék:

Leírás Lombfúvó
Márka Husqvarna
Típus/modell 525BX
Megjelölés 2022-as és	újabb sorozatszámok

teljes mértékben megfelelnek a következő EU- irányelveknek és szabályozásoknak:

Szabályozás Leírás
2006/42/EK „gépre vonatkozó”
2014/30/EU „elektromagneses megfelelőségre vonatkozó”
2000/14/EK „környezeti zajkibocsátásra vonatkozó”
2011/65/EU	„az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozására vonatkozó”

valamint hogy az alábbi szabványok és/vagy műszaki előírások kerültek alkalmazásra: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, önkéntes típusbevizsgálást végzett a Husqvarna AB nevében. Tanúsítvány száma: SEC/14/2423.

A zajkibocsátásra vonatkozó tájékoztatást illetően tekintse át a következőt: Műszaki adatok183. oldalon.

Huskvarna, 2022-05-09

Stefan Holmberg, K+F igazgató, Technológiai menedzsment, Husqvarna AB

A műszaki dokumentációk felelőse

Sommario
