HASZNÁLATI ÚTMUTATÓ 570BTS HUSQVARNA

HU Használati utasítás 267-286

VIGYÁZAT! A gép veszélyes eszköz lehet szabálytalan vagy gondatlan használat esetén, és súlyos vagy végzetes sérüléseket okozhat a felhasználónak vagy másoknak.

Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

Viseljen mindig:

- Hallásvédő

• Jóváhagyott szemvédők

Por veszélye esetén porvédő maszkot kell viselni.

Ez a termék megfelel a CE-normák követelményeinek.

Szükség esetén, például a vágófelszerelés összeszerelésénél.

A lombfúvó nagy erővel fújhat ki tárgyakat, melyek visszapattanhatnak. Ez a javasolt biztonsági felszerelés használatának mellőzése esetén súlyos szemsérülést okozhat.

A lombfúvó kezelője ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a

munkaterületen többen is dolgoznak, legalább 15 méteres biztonsági távolságot kell tartani.

Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

Üzemanyagpumpa.

A környezet zajszennyezése az Európai Gazdasági Közösség direktívája szerint. A gép zajkibocsátása a Műszaki adatok című fejezetben és a címkén szerepel.

A gépen szereplő többi jel/címke egyes piacok specifikus vizsgáztatási követelményeire vonatkozik.

Ellenőrzést és/vagy karbantartást leállított motorral végezzen, a leállítógombbal STOP-állásban.

Mindig viseljen védőkesztyűt.

Rendszeres tisztítás szükséges.

Szemrevételezés.

Védőszemüveg vagy arcvédő maszk használata kötelező.

Üzemanyagfeltöltés.

Szívatókar „nyitott állásban”.

Szívatókar „zárt állásban”.

TARTALOMJEGYZÉK

Tartalomjegyzék Indítás előtt a következőkre

A SZIMBÓLUMOK MAGYARÁZATA

Egyezményes jelek 267

TARTALOMJEGYZÉK

Tartalomjegyzék 268

Indítás előtt a következőkre ügyeljen: 268

BEVEZETÉS

Tisztelt vásárlónk! 269

MI MICSODA?

A lombfúvó alkatrészei 270

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók 271

MUNKAVÉDELMI UTASÍTÁSOK

Személyi védőfelszerelés 273

A gép biztonsági felszerelése 273

A gép biztonsági felszerelésének vizsgálata,

karbantartása és szervizelése 274

Általános munkavédelmi utasítások 275

ÖSSZESZERELÉS

A fúvócső és a vezérlőfogantyú felszerelése ...... 278

ÜZEMANYAGKEZELÉS

Üzemanyagkeverék 279

Tankolás 280

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás 281

KARBANTARTÁS

Általános tudnivalók 282

Porlasztó 282

Kipufogódob 282

A hütörendszer 282

Levegőbeömlő rács 282

Gyújtógyertya 283

Levegőszűrő 283

Karbantartási séma 284

MÜSZAKI ADATOK

Müszaki adatok 285

Termékazonossági EGK-bizonyítvány 286

23

ügyeljen:

Olvassa el figyelmesen a használati utasítást.

VIGYÁZAT! Hosszú távon a tartós zajártalom maradandó halláskárosodást okozhat. Ezért mindig használjon megfelelő zaj elleni fülvédőt.

VIGYÁZAT! A gép eredeti kivitelezésén a gyártó cég engedélye nélkül semmilyen módosítást sem szabad végezni. Használjon mindig eredeti pótalkatrészeket. Nem engedélyezett módosítások és/vagy pótalkatrészek komoly sérülésekhez vagy halálos balesetekhez vezethetnek.

VIGYÁZAT! A lombfúvó vigyázatlan vagy helytelen használat esetén veszélyes szerszám lehet, amely komoly, sót halálos sérüléseket is okozhat. Rendkívül fontos, hogy elolvassa és megértse ezt a használati útmutatót.

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

A gép kizárólag pázsiton, ösvényen, aszfaltúton és hasonló felületeken végzett lombfúvásra alkalmas.

BEVEZETÉS

Tisztelt vásárlónk!

Gratulálunk most vásárolt Husqvarna-termékéhez! A Husqvarna története egészen 1689-ra nyúlik vissza, amikor XI. Karl király a Huskvarna folyó partján gyárat építtetett muskétagyártás céljából. A gyárat a Huskvarna folyó partján elhelyezni logikus volt, mivel a folyót vízenergia termelésre használták és ennek következtében vízerőműként működött. A Husqvarna gyár több mint 300 éves fennállása során szárntalan termék készült, a fafűtéses tűzhelyektől kezdve modern konyhaberendezésekgig, varrógépekig, kerékpárokig, motorkerékpárokig, stb. 1956-ban készült el az első motoros fűnyíró, amelyet 1959-ben a motorfűrész követett. A Husqvarna ma ezen a területen működik.

A Husqvarna ma a világ egyik vezető, a minőséget és a teljesítményt előtérbe helyező gyártója az erdészeti és kerti termékek területén. A vállalat üzleti célkitűzése motor meghajtású termékek kifejlesztése, gyártása és marketingje az erdészeti és kerti felhasználás, valamint az építőipar számára. A Husqvarna célja továbbá, hogy ergonómia, felhasználóbarátság, biztonság és környezetvédelem szempontjából is elöl járjon – ezért több részletet kifinomítva, tovább fejleszti termékeit ezeken a területeken.

Meggyőződésünk, hogy Ön sokáig elégedett lesz termékünk minőségével és teljesítményével. Azáltal, hogy nálunk vásárol, Ön szükség esetén professzionális javítási és szerviz-segítséget kap. Ha a vásárlás nem elismert viszonteladónál történt, forduljon a legközelebbi szervizműhelyhez.

Reméljük, elégedett lesz gépével, és hogy az sokáig segítótársa lesz a munkában. Gondoljon arra, hogy ez a használati utasítás egy értékpapír. Tartalmát követve (használat, szerviz, karbantartás stb.) a gép élettartama, sőt másodkezes, használt értéke is jelentősen megnövelhető. Ha Ön eladja gépét, a használati utasítást is adja át az új tulajdonosnak.

Köszönjük, hogy Husqvarna terméket használ!

A Husqvarna AB folyamatosan dolgozik termékei továbbfejlesztésén, és ezért fenntartja a jogot arra, hogy többek között a termékek formáján és külsején előzetes tájékoztatás nélkül változtasson.

A lombfúvó alkatrészei

1 Keret
2 Tartószíjak
3 Motorburkolat
4 Ventilátorburkolat
5 Levegőbeömlő rács
6 Ventilátor
7 Levegőtisztító
8 Indítófogantyú
9 Üzemanyagtartály
10 Betét
11 Gyújtógyertya
12 Rezgéscsillapító rendszer
13 Szívatószabályozó
14 Vezérlőfogantyú/működtetőfogantyú

15 Gázszabályozó leállítókapcsolója
16 Gázadagológomb
17 Kormány (tartozék)
18 Könyök
19 Bilincs
20 Rugalmas tömlö
21 Szabályozócső
22 Bilincs
23 Összekötő cső
24 Fúvócső
25 Széles fúvóka (tartozék)
26 Használati utasítás
27 Kombinált kulcs

270 – Hungarian

ÁLTALÁNOS BIZTONSÁGI INTÉZKEDÉSEK

Általános tudnivalók

FONTOS!

A gép kizárólag pázsiton, ösvényen, aszfaltúton és hasonló felületeken végzett lombfúvásra alkalmas.

Használat előtt végezze el a gép általános ellenőrzését, lásd a karbantartási ütemezést.

Soha ne használja a gépet, ha fáradt, ha szeszesitalt fogyasztott, vagy ha olyan gyógyszert szed, amely befolyásolhatja a látását, az ítélőképességét vagy a koordinációs képességét.

Viseljen személyi védőfelszerelést. Lásd a Személyi védőfelszerelés című fejezetben szereplő utasításokat.

Soha ne használjon olyan gépet, amelynek eredeti konstrukcióján bármilyen módon is változtattak.

Soha ne használjon olyan gépet, amely hibás. Végezze el az ebben a használati utasításban előírt ellenőrzési, karbantartási és szervizmunkálatokat. Bizonyos karbantartási és szervizmunkákat szakképzett szerelőnek kell elvégeznie. Lásd a Karbantartás című fejezetben leírtakat.

A gép elindítása előtt az összes takarólemezt és védőlemezt fel kell szerelni. Az áramütés veszélyének elkerülése érdekében győződjön meg arról, hogy a gyújtógyertya-pipa és a gyújtáskábel nem sérült.

A lombfúvó kezelője ügyeljen arra, hogy se ember, se állat ne jöjjön közelebb 15 m-nél. Ha ugyanazon a munkaterületen többen is dolgoznak, legalább 15 méteres biztonsági távolságot kell tartani.

Gyermekeknek ne engedélyezze a gép üzemeltetését.

Csak olyan személyeknek engedje meg a gép használatát, akikről tudja, hogy elsajátították a használati utasítás tartalmát.

A munkamegkezdése elött mindig ellenőrizze, nem blokkolja-e valami a levegőbeömlő rácsot.

Soha ne vegye le a levegőbeömlő rácsot.

Vészhelyzet esetén nyissa szét a derék- és a mellpántot, és hagyja, hogy a gép hátraessen.

Mindig vegye fel a kapcsolatot a helyi hatóságokkal, és kövesse az előírásokat.

Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

Soha ne érintse meg a gyújtógyertyát vagy a gyújtáskábelt, amikor a motor működésben van.

VIGYÁZAT! A gép működés közben elektromágneses mezőt hoz létre. Ez bizonyos körülmények esetén hatással lehet az aktív vagy passzív orvosi implantátumokra. A súlyos vagy halálos sérülés kockázatának csökkentése érdekében azt javasoljuk, hogy az orvosi implantátumot használó személyek a gép alkalmazása előtt kérjék ki orvosuk vagy az orvosi implantátum gyártójának tanácsát.

Beindítás

• Soha ne indítsa be a gépet házon belül. A kipufogógázok veszélyesek lehetnek.
• Környezetét szemügyre véve győződjön meg arról, hogy sem ember, sem állat nem kerülhet érintkezésbe a lombfúvóval.

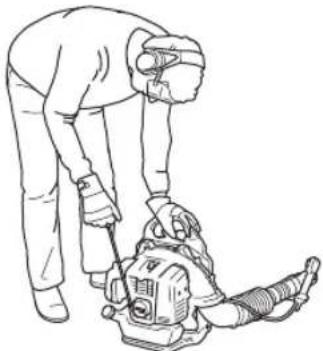

• Helyezze a gépet a talajra, és bal kezével (FIGYELEM! Ne a lábával!) nyomja a talajhoz a géptestet. Jobb kezével fogja meg az indítófogantyút, és gyors, határozott mozdulattal rántsa meg.

• Használjon túlcsordulás-védelemmel ellátott üzemanyagtartályt.
• Soha ne próbálja a gépet működés közben megtankolni. Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig.
  • Gondoskodjon bőséges szellőztetésről tankoláskor és üzemanyagkeveréskor (kétütemű motorok számára).
• Ne engedje, hogy az üzemanyag a börére kerüljön. Az üzemanyag börérzékenységet idézhet elő, és börelváltozásokat is okozhat.

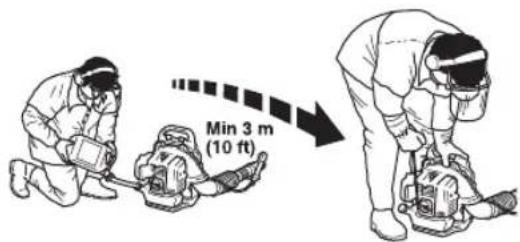

• Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

• Soha ne kapcsolja be a gépet:
• Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.
• Ha az üzemanyag ráfolyt Önre illetve a ruhájára, azonnal öltözzön át. Öblítse le azokat a testrészeket, amelyek kapcsolatba kerültek az üzemanyaggal. Használjon szappant és vizet.
• Ha a gépből üzemanyag szivárog. Ellenőrizze rendszeresen, nincs-e szivárgás az üzemanyagtartály kupakjánál és az üzemanyagvezetékeken.

Szállitás és tárolás

• A gépet és az üzernanyagot úgy tárolja illetve szállítsa, hogy az esetlegesen kiszivárgó gőzök ne érintkezhessenek villamos gépekből, villanymotorokból, erőkapcsolókból/árammegszakítókból, fűtőkazánokból, stb. származó szikrákkal vagy nyílt lánggal.
• Az üzemanyagot csak az arra alkalmas és rendszeresített tartályokban tárolja illetve szállítsa.
• Hosszabb tárolás előtt ürítse ki a gép üzemanyagtartályát. Érdeklődje meg a legközelebbi benzinkútnál, hogy hová lehet lefejteni az elhasznált üzemanyagot. Ürítse ki az üzemanyagtartályt; mindaddig pumpáljon a kézi szívatóval, amíg a tartály teljesen ki nem ürül. Távolítsa el a gyújtógyertyát, és öntsön egy kanálnyi kétütemű olajat a hengerbe. Néhányszor egymás után fordítsa meg a motort, majd helyezze vissza a gyújtógyertyát.
• Mielőtt a gépet hosszabb időre használaton kívül helyezné, tisztítsa meg alaposan, és végeztesse el teljes szervizét.
• Szállításkor rögzítse a gépet.
• A gépet száraz, hűvös, jól szellőző, pormentes helyen kell tartani. A gépet tartsa gyermekek elől elzárva.

VIGYÁZAT! Bánjon óvatosan az üzemanyaggal. Ne feledkezzen meg a tűz- és robbanás-veszélyről, a gozök belégzésének veszélyeiről.

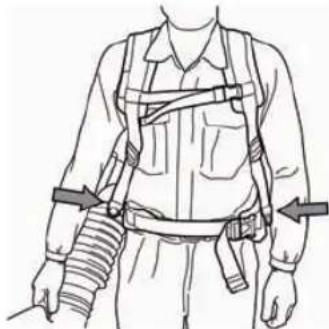

A tartószíj beállítása

VIGYÁZAT! A géppel végzett munka során mindig viselni kell a hevedert. Ellenkező esetben nem tudja biztonsággal irányítani a gépet, veszélyeztetve a saját és a környezetében lévők testi épsegét.

Győződjön meg róla, hogy a derék- és mellpánt be van gombolva, és megfelelően van beállítva.

Fennáll a veszélye, hogy a gép ventilátora becsípi vagy beszívja a bekapcsolatlan övet.

A heveder és a gép megfelelő beállításával a munka jelentősen megkönnyíthető. Állítsa be a hevedert úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.

Az oldalpántokat húzza meg annyira, hogy a vállakra nehezedő nyomás megoszlása egyenlő legyen.

Illessze a csípőpántot a csípőjére, de ne túlságosan mélyen a hasára. Húzza meg a csípőpántot annyira, hogy érezze a lombfúvó súlyát a csípőjén. Húzza meg és állítsa be a mellpántot úgy, hogy az a legkényelmesebb munkahelyzetet nyújtsa.

Személyi védőfelszerelés

VIGYÁZAT! Amikor a gépet használja, viseljen mindig jóváhagyott személyi biztonsági felszerelést. A személyi biztonsági felszerelés nem küszöböli ki a sérülések kockázatát, de csökkenti a sérülés mértékét, ha bekövetkezik a baleset. A megfelelő felszerelés kiválasztásához kérje kereskedő segítségét. Olvassa el figyelmesen a használati utasítást, és győződjön meg róla, hogy megértette azt, mielőtt a gépet használatba veszi.

VIGYÁZAT! Amikor fülvédőt visel, mindig figyeljen a figyelmeztető jelzésekre és hangokra. A motor leállítása után azonnal vegye le a fülvédőket

- Szükség esetén, például a vágófelszerelés összeszerelésénél.

- Használjon elegendő hangtompító hatással rendelkező fülvédőket.

- Mindig viseljen jóváhagyott szemvédő felszerelést. Ha arcvédőt használ, jóváhagott védőszemüveget is kell viselnie. Jóváhagott védőszemüvegek azok, amelyek megfelelnek az ANSI Z87.1 (USA) illetve EN 166 (EUországok) szabványoknak. Az elfújt ágak vagy egyéb részek szemsérülést okozhatnak.

- Használjon stabil, nem csúszós csizmát.

- Mindig erős anyagból készült hosszúnadrágot, kesztyűt és hosszú ujjú inget viseljen. A forgó részekbe kerülő tárgyak okozta sérülésveszély csökkentése érdekében ne viseljen bő ruházatot, sálat, ékszert stb. Haját váll fölött fogja össze.

- Por veszélye esetén porvédő maszkot kell viselni.

- Mindig legyen a közelben elsősegélykészlet.

A gép biztonsági felszerelése

Ez a fejezet elmagyarázza a gép különböző biztonsági felszereléseit, azok működését, valamint azt az ellenőrzést és karbantartást, amelyról a biztonságos használat érdekében gondoskodnia kell. Lásd a Mi micsoda című fejezetet arról, hogy a különböző alkatrészek hol találhatók meg a gépen.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el az alább felsorolt ellenőrzési, karbantartási és szervizműveleteket.

Leállító kapcsoló

Használja a leállító kapcsolót a motor leállítására.

Ellenőrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt és a gyújtógyertyát.

Hungarian - 273

MUNKAVÉDELMI UTASÍTÁSOK

Rezgéscsillapító rendszer

Az Ön gépe rezgéscsillapító rendszerrel van ellátva, amelyet úgy konstruáltak, hogy csökkentse a vibrációkat, és könnyebbé tegye a használatot.

VIGYÁZAT! A rezgéseknek való túlzott kitétel ér- vagy idegsérüléseket okozhat olyan személyeknél, akiknek vérkeringési zavaraik vannak. Forduljon orvoshoz, ha annak jeleit tapasztalja, hogy túlzottan ki van téve rezgéseknek. Ezek a panaszok többek között zsibbadás, érzéketlenség, bizsergés, szúrás, fájdalom, erőtlenség, a bör színének és felületének megváltozása. Ezek a panaszok többnyire az ujjakban, a kezekben és a csuklókban jelentkeznek. Alacsony hőmérsékleten a veszély növekedhet.

Kipufogódob

A kipufogódobot arra a feladatra tervezték, hogy a zajszintet minimálisra csökkentse, és hogy a kipufogógázokat a kezelő közeléből elvezesse.

A száraz és meleg klímajú országokban nagyobb a tűzveszély. A hangfogót ezért belülről szikrafogó hálóval láttuk el.

Nagyon fontos, hogy a felhasználó kövesse a kipufogódobra vonatkozó ellenőrzési, karbantartási és szervizelőírásokat. Lásd A gép biztonsági felszerelésének vizsgálata, karbantartása és szervizelése című fejezetben szereplő utasításokat.

VIGYÁZAT!

Gondoljon rá, hogy: A motor kipufogógázai: szén-monoxidot tartalmaznak, ami szén-monoxid mérgezést idézhet elő. Soha ne indítsa be ezért, illetve ne használja a gépet zárt helyiségben, ahol a légmozgás nem kielégítő.

A motor kipufogógázai forróak, és lehet bennük szikra, mely tüzet okozhat. Soha ne indítsa be a gépet zárt helyiségben vagy gyúlékony anyagok közelében!

VIGYÁZAT! A hangtompító belsejében rákkeltő vegyi anyagok is lehetnek. Ügyeljen arra, hogy a hangtompító esetleges sérülésekor ne érintse meg ezeket az anyagokat.

A gép biztonsági felszerelésének vizsgálata, karbantartása és szervizelése

VIGYÁZAT! A gép szervizeléséhez és javításához speciális szakmai kiképzésre van szükség. Ez különösen érvényes a gép biztonsági felszerelésére. Ha az Ön gépe nem felel meg az alábbi vizsgálatok valamelyikénél, akkor forduljon szervizmühelyéhez. Bármely termékünk megvásárlásakor garantáljuk a szakképzett javítást és szervizelést. Ha a gépet nem szervizmühellyel rendelkező szakkereskedőtől vásárolta, akkor kérje el tőle a legközelebbi szervizmühely címét.

Leállító kapcsoló

- Indítsa be a motort, és győződjön meg arról, hogy az leáll, ha a leállítókapcsolót stopállásba helyezi.

Rezgéscsillapító rendszer

- Rendszeresen ellenőrizze, hogy nem expedtek-e meg vagy nem deformálódtak-e a rezgéscsillapító egységek. A sérült darabokat cserélje ki.

x2

- Ellenőrizze, hogy a rezgéscsökkentő egységek sértetlenek-e és rögzítve vannak-e.

Kipufogódob

- Soha ne használjon olyan gépet, amelynek hibás a kipufogódobja.

- Rendszeresen ellenőrizze, hogy a kipufogódob biztonságosan hozzá van rögzítve a géphez.

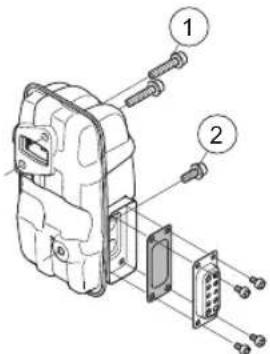

- A gép hangfogója szikrafogó hálóval van ellátva, amely rendszeres tisztítást igényel. Lásd a Karbantartás című fejezet Hangfogó című részét. Ha eltömődött a szikrafogó

háló, a motor túlmelegedhet, és ez súlyos károsodáshoz vezethet. Soha ne üzemeltesse a hangfogót sérült szikrafogóhálóval.

VIGYÁZAT! Soha ne használjon olyan gépet, amelynek hibás a biztonsági felszerelése. Végezze el a gép biztonsági felszerelésének ellenőrzését és a karbantartási munkálatokat az ebben a fejezetben leírtak szerint. Ha a gép az előírt ellenőrzések valamelyikénél nem fe

Levegőszűrő

Soha ne használja a lombfúvót levegőszűrő nélkül, illetve sérült vagy deformált szűrőanyaggal, mivel a szűretlen, poros levegő hamar tönkreteszi a motort.

Általános munkavédelmi utasítások

FONTOS! Ez az alfejezet a lombfúvók használatára vonatkozó alapvető biztonsági szabályokat ismerteti. Ha munka közben elbizonytalanodik a munka folytatását illetően, kérje szakember tanácsát. Forduljon kereskedőhöz vagy márkaszervizhez. Ne használja a gépet olyan feladatok elvégzésére, amelyekhez, úgy véli, nincs elegenő szakértelme.

Legyen tekintettel a közelben lakókra, ne használja a gépet alkalmatlan időpontban, például késő este vagy korán reggel. Csökkentse a zajszintet az egy időben használt berendezések számának korlátozásával. Olvassa el és tartsa be az alábbi egyszerű tanácsokat, hogy minél kevésbé zavarja környezetét.

• Mindig a lehető legkisebb gázzal üzemeltesse a lombfúvót. Teljes gázra ritkán van szükség, a legtöbb munka félgázon is elvégezhető. Kisebb gáz használata kisebb zajjal és kevesebb porral jár, és az összegyűjtött vagy mozgatott szemét is jobban kezelhető így.
• A talajra tapadt szemetet gereblyével vagy kefével lazítsa meg.
• A lombfúvó nyilását a lehető legközelebb tartsa a talajhoz. A fúvócső teljes hosszát használja fel, hogy a légáram a talaj közelében maradjon.
• Takarítson össze maga után. Győződjön meg róla, hogy ne fújt szemetet másnak a kertjébe.
• A fölösleges zaj elkerülése érdekében csak munkaidőben használja a gépet. Ne dolgozzon vele korán reggel vagy késő este.

VIGYÁZAT! Ügyeljen a környezetére. Ha valaki megközelíti a munkaterületet, állítsa a gázadagolót a legkisebb gázra, amíg az illető biztonságos távolságba nem kerül. Ne irányítsa a lombfúvót ember, állat, játszóter, nyitott ablak, gépkocsi stb. felé.

Hungarian - 275

MUNKAVÉDELMI UTASÍTÁSOK

Alapvető munkavédelmi szabályok

• A 15 méteres munkaterületen belül illetéktelen személy és állat nem tartózkodhat.
• Tankolás elCett mindig állítsa le a motort.
• Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.
• Ha a gép kigyullad vagy egyéb olyan vészhelyzet áll elCE, ami miatt le kell oldania magáról a gépet, akkor nyissa szét a hevedereket, és hagyja, hogy a gép hátraessen.
• Az erEs légáram úgy felgyorsíthatja a tárgyakat, hogy azok visszapattanva súlyos szemsérülést okozhatnak.

• Ne irányítsa a légáramot ember vagy állat felé.
• MielCett tartozékot vagy egyéb alkatrészt szerelne fel vagy le, állítsa le a motort.
• Ne használja a firészt rossz idŒben, például siri ködben, erŒsen zuhogó esŒben, erŒs szélben vagy nagy hidegben, stb. A rossz idŒjárási viszonyok között végzett munka fárasztó, és veszélyes helyzeteket teremthet, például síkos felület.
• Minimalizálja a fúvási idCt a poros területek enyhe benedvesítésével vagy permetezEberendezéssel.
• Gondoskodjon róla, hogy stabilan álljon, és járása biztos legyen. Nézzen körül és ellenŒrizze lehetséges akadályok (például gyökerek, kövek, gödrök, árkok, stb.) jelenlétét, arra az esetre, ha hirtelen el kellene mozdulnia. LejtŒs helyeken nagy elŒvigyáza

- Ne tegye le a gépet, ha a motor jár, anélkül, hogy felügyelne rá.

• A motor kipufogógázai: szén-monoxidot tartalmaznak, ami szén-monoxid mérgezést idézhet elŒ. Soha ne indítsa be ezért, illetve ne használja a gépet zárt helyiségben, ahol a légmozgás nem kielégítŒ.
• Létrán, állványzaton vagy magas helyen (pl. tetEn) tilos használni a lombfúvót. Súlyos sérülést okozhat.

- FIGYELEM! Ne használja a gépet olyan körülmények között, ahol ha baleset következne be, nem lenne lehetEsége segítséget hívni.

Alapvető szabály

VIGYÁZAT! Óvja magát a felcsapódó tárgyaktól. Mindig viseljen védőszemüveget. A szemébe csapódó kövek, szemét stb. vakságot vagy súlyos sérüléseket okozhatnak. Senkit ne engedjen a munkaterületre. Gyermekek, állatok, szemlélődők és segítótársak is csak 15 m távolságig közelíthetik meg a munkaterületet. Ha valaki közeledik, azonnal állítsa le a gépet.

VIGYÁZAT! Ne működtesse a lombfúvót, ha a motor fedelén található kifújó nyílást eltömíti egy fal és/vagy valamely más akadály. Ellenkező esetben a berendezés sérülhet. Bizonyosodjon meg róla, hogy működés közben az akadályoktól való távolság legalább 50 cm.

VIGYÁZAT! Tisztítás előtt mindig állítsa le a motort.

• Ezt a háton hordozható lombfúvót miködés közben vállhevederek tartják. A berendezés miködtetése és szabályozása a csövön lévCE kar segítségével történik, jobb kézzel.
• A légáram sebessége a gázszabályozóval állítható. Mindig az adott munkához legmegfelelEbb sebességet válassza.
  A gázszabályozót a „leállítókapcsoló” segítségével a kívánt helyzetben rögzítheti, és így a lombfúvó használata alatt nem

276 – Hungarian

kell végig a gázszabályozón tartania az ujját. Teljes gáz adásához teljesen húzza hátra a gázszabályozót.

- Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szernét) a levegőbeömlő nyílást. Az levegőbeömlő nyílás eltömődése esetén csökken a lombfúvó teljesítménye, és megemelkedik a motor működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

• Ügyeljen a szélirányra. Könnyítse meg a munkát a szél kihasználásával.
• A nagy halmok mozgatása a lombfúvóval túlzottan időigényes, és fölösleges zajjal jár.
• Tartsa meg egyensúlyát, és álljon szilárdan.
• A gépet a munka befejezése után függőleges helyzetben kell tárolni.

ÖSSZESZERELÉS

A fúvócső és a vezérlőfogantyú felszerelése

- Csatlakoztassa a lombfúvót és a szabályozócsövet a rugalmas tömlővel. A rugalmas tömlő mindkét végét rögzítse. Használja a mellékelt alkatrészeket.

1 Rugalmas tömlö
2 Szabályozócső
3 Bilincs
4 Bilincs

A szerelés megkönnyítése érdekében egy kissé kenje meg a csöveket.

- Rögzítse a fogantyúrtartót a szabályozócsőhöz, és szorítsa meg a tartó gombját. A fogantyúrtartót a szabályozócső domború részéhez kell igazítani.

• Állítson be olyan helyzetet és szögállást, hogy az kényelmes munkapozíciót biztosítson, és rögzítse azt.
• A bilincs segítségével rögzítse a vezetékeket a rugalmas tömlőhöz.

- Csatlakoztassa az egyenes csövet és a csővéget. Nyomja egymásba a csöveket, és fordítsa el őket úgy, hogy rögzüljenek.

Rátétek

Kormány

Szerelje le az összekötő csövet. Szerelje le a tartó gombját, és húzza rá a tartót a tartócsőre. Szerelje vissza a gombot, és szorítsa meg.

Szerelje fel az összekötő csövet.

- Ha nagyobb sebességű légáram szükséges, a kerek fúvócső helyett helyezze fel a széles fúvókát.

FIGYELEM! A gép egy kétütemű motorral van felszerelve, amely benzin és kétütemű motorok szármára előállított olaj keverékével működik. Fontos, hogy az olaj részarányát pontosan megmérjük, hogy biztosak lehessünk abban, hogy helyes lesz a keverék. Kis mennyiségű üzemanyag keverésénél már kis eltérések is drasztikus módon befolyásolják a keverék összetételét.

VIGYÁZAT! Az üzemanyagkezelésnél gondoskodjék mindig jó szellőztetésról.

Benzin

FIGYELEM! Használjon mindig olajjal kevert minőségi (minimum 90 oktánszámú) benzint.

• A benzin oktánszáma ne legyen alacsonyabb 90-nél. Ha az oktánszám 90-nél alacsonyabb, kopogás tapasztalható a motorban. Ez túlhevíti a motort, ami komoly motorhibákat okozhat.
• Magasabb fordulatszámon történő üzemeltetés során magasabb oktánszámú benzin használata javasolt. Jó minőségű ólommentes benzint használjon.

Husqvarna alkilüzemanyag

A legjobb teljesítmény érdekében a Husqvarna alkilüzemanyag használatát ajánljuk. A Husqvarna alkilüzemanyag nem érhető el minden piacon.

Etanoltartalmú E10 üzemanyag használható (max. 10% etanoltartalommal). E10-esnél nagyobb etanoltartalmú üzemanyag használata esetén a motor szegény keveréket kap, és ettől károsodhat.

Kétütemű olaj

• A legjobb eredmény és teljesítmény érdekében használjon speciálisan a mi kétütemű motorjainkhoz kifejlesztett HUSQVARNA kétütemű olajat. Keverékarány: 1:50 (2%).
• Ha nem jut hozzá HUSQVARNA olajhoz, akkor valamilyen más jó minőségű, kétütemű léghűtéses motorok számára gyártott olajat használjon. Az olaj kiválasztásáról beszéljen a szakkereskedővel.
• Soha ne használjon kétütemű vízhűtéses motorok számára gyártott ún. csónakmotorolajat.
• Soha ne használjon négyütemű motorokhoz használatos olajat.
• Keverékarány 1:50 (2%) HUSQVARNA kétütemű olajjal.

Benzin, liter Kétütemű olaj, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Keverék

• A benzint és az olajat mindig tiszta, benzin számára jóváhagyott tartályban keverje.
• Kezdje mindig a szükséges benzinmennyiség felével. Töltse ehhez hozzá a teljes olajmennyiséget. Keverje (rázza) össze az üzernanyagkeveréket. Töltse hozzá a benzin hátralevő részét.
• Alaposan keverje (rázza) össze az üzemanyagkeveréket, mielőtt azt a gép üzemanyagtartályába töltené.

• Ne tartalékolja egy hónapnál tovább az üzemanyagot!
• Ha a gépet hosszabb ideig nem használja, akkor ki kell üríteni és kitisztítani az üzemanyagtartályt.

ÜZEMANYAGKEZELÉS

Tankolás

VIGYÁZAT! A következő óvintézkedések csökkentik a tűzveszélyt:

Az üzemanyagot jól szellőző helyen töltse be. Ne töltsön be üzemanyagot házon belül.

Ne dohányozzon, és ne helyezzen meleg tárgyakat az üzemanyag közelébe.

Tankolás előtt mindig állítsa le a motort.

Feltöltés előtt kapcsolja ki a motort, és hagyja hűlni néhány percig.

A tanksapkát óvatosan nyissa ki, hogy az esetleges túlnyomás lassan kiegyenlítődhessen.

Szorítsa rá alaposan a tanksapkát tankolás után.

Ha töltés közben ráfolyt az üzemanyag. Töröljön le mindent, és hagyja a kifolyt benzint elpárologni.

Mindig vigye el a gépet a tankolás helyétől és forrásától, mielőtt beindítaná.

- Vigye el a gépet legalább 3 méterre a tankolás helyétől, mielőtt beindítaná.

• Törölje le az üzemanyagtartály fedele körüli felületet. Az üzemanyagba került szennyeződések üzemzavarokat okoznak.
• Az üzemanyag betöltése előtt mozgassa meg alaposan a tartályt hogy az üzemanyag jól összekeveredjen.
• Használat előtt mindig ellenőrizze az üzemanyagszintet. Hagyjon helyet az üzemanyagnak a kitágulásra, mivel a motorból és a napból származó hő miatt kitáguló üzemanyag túlcsordulhat.

BEINDÍTÁS ÉS LEÁLLÍTÁS

Beindítás és leállítás

VIGYÁZAT! Mindig vigye el a gépet a tankolás helyétől és forrásától, mielótt beindítaná. Helyezze a gépet stabil felületre.

Illetéktelenek nem tartózkodhatnak a munkaterületen, ellenkező esetben komoly személyi sérülések veszélye áll fenn. A biztonsági távolság 15 meter.

A gépet csak teljes felszereléssel szabad beindítani. Ha a gép indításakor nincs felhelyezve az összes védőburkolat, ez személyi sérülés veszélyét hordozza magában.

Hideg motor

Gyújtás: A leállító kapcsolót állítsa starchelyzetbe. Körülbelül egy harmad részben nyissa meg.

(1) (2) (3) (4)

1 Teljes gáz

2 Körülbelül egy harmad részben nyissa meg.

3 Üresjárat

4 Leállító kapcsoló

A leállítókapcsolót nem szabad teljes gáz helyzetbe állítani.

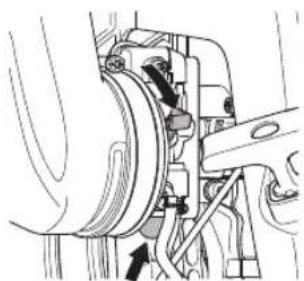

Szívató: Állítsa a szívatógombot szívatóállásba.

Üzemanyagpumpa: Nyomogassa az üzemanyagpumpa gumilabdáját, míg az el nem kezd üzemanyaggal töltődni. A labdának nem szükséges teljesen megtelnie.

Meleg motor

Ugyanazokat a műveleteket ismételje, mint hideg motor indítása esetében, de a szívatószabályozót ne tegye szívató állásba.

Beindítás

Nyomja a géptestet bal kézzel (FIGYELEM! Ne lábbal!) a talajhoz. Ragadja meg jobb kézzel az indítófogantyút, húzza ki lassan az indítózsinórt, amíg ellenállásba nem ütközik (az indítóhorgok kapaszkodnak), majd gyors, erőteljes mozdulatokkal rántsa be a motort.

Soha ne tekerje rá a kezére az indítózsinórt.

Amíg a motor be nem indul, húzza meg többször a zsinórt. A motor beindulása után állítsa vissza a szívatószabályozót szívatóállásba.

FIGYELEM! Ne húzza ki az indítózsinórt teljesen, és ne engedje el az indítófogantyút, ha a zsinór teljesen kihúzott állapotban van. Ez a gép károsodását okozhatja.

Beindításkor a gép azonnal elkezd levegőt fújni, alapjáratban is.

Ha a motor a szívató túlzott használata miatt nem indul, nyissa ki a szívatószelepet, és rántsa meg újra az indítózsinórt. Állítsa be a gázadagolóval a megfelelő motor fordulatszámot.

(1) (2) (3) (4)

1 Teljes gáz
2 Körülbelül egy harmad részben nyissa meg.
3 Üresjárat
4 Leállító kapcsoló

Leállítás

A motor leállításához állítsa a leállítókapcsolót STOP helyzetbe.

Általános tudnivalók

Ellenőrzéshez és karbantartáshoz távolítsa el a gyújtáskábelt és a gyújtógyertyát. Ügyeljen rá, hogy semmilyen testrésze ne érjen hozzá forró felületekhez.

Porlasztó

Az alapjárati fordulatszám beállítása

A beállítások előtt a légszűrőt ki kell tisztítani és a légszűrőfedelet a helyére kell szerelni.

A gyárilag beállított alapjárati fordulatszám 2000 fordulat/perc. Az alapjárati fordulatszámot szükség esetén a karburátor felső szélén található beállítócsavarral módosíthatja.

Kipufogódob

A kipufogódobot arra a feladatra tervezték, hogy csökkentse a zajszintet, és, hogy a kipufogógázokat a kezelőtől elvezesse. A kipufogógázok forróak, és szikrákat tartalmazhatnak, amelyek tüzet okozhatnak, ha száraz és gyúlékony anyaggal érintkeznek.

A hangfogó speciális szikrafogó hálóval van ellátva. A szikrafogó hálót havonta egyszer meg kell tisztítani. Ezt drótkefével lehet a legjobban elvégezni.

A szikrafogó háló eltávolítása:

• Vegye le a kipufogócsövet (4, 5).
• Vegye ki a szikrafogót (3).
- Húzza ki a szikrafogó hálót, és tisztítsa meg drótkefével. Ha a szikrafogó háló hibás, cserélje ki.

FIGYELEM! Ne üzemeltesse a gépet hibás hangfogóval. Rendszeresen ellenőrizze, hogy hibátlan-e és jól van-e

rögzítve a hangfogó. (1), (2) Húzza meg a csavarokat. 8-10Nm

Ellenőrizze, jól a helyére van-e csavarozva a szikrafogó és a kipufogócső (5). Húzza meg 2-3 Nm nyomatékkal.

VIGYÁZAT! A hangfogó munka közben erősen felhevül, és a munka után is meleg marad egy ideig. Ez az alapjáratra is vonatkozik. A felület megérintése égési sérülést okozhat. Ne feledkezzen meg a tűzveszélyról!

A hűtőrendszer

A lehető legalacsonyabb üzemi hőmérséklet megtartása érdekében a gép hűtőrendszerrel van felszerelve.

A hűtőrendszer a következőkből áll:

- Hütöbordák a hengeren

- Levegőbeömlő rács

Tisztítsa meg kefével a hütőrendszert hetente egyszer, erős igénybevétel esetén gyakrabban is. Szennyezett vagy eltömődött hütőrendszernek a gép túlmelegedése az eredménye, ami a dugattyú és a henger károsodását okozza. Ellenőrizze, nem blokkolja-e valami a fúvókákat.

Levegőbeömlő rács

Ellenőrizze, nem blokkolja-e valami (pl. levelek vagy szemét) a levegőbeömlő nyílást valamelyik oldalon, a berendezés alját is beleértve. Az levegőbeömlő nyílás eltömődése esetén csökken a lombfúvó teljesítménye, és megemelkedik a motor

működési hőmérséklete, ami a motor meghibásodásához vezethet. Állítsa le a motort, és szüntesse meg az eltömődést.

VIGYÁZAT! Soha ne használja a lombfúvó a rács nélkül. Használat előtt ellenőrizze, hogy a rács a helyén van-e és nem sérült-e.

Gyújtógyertya

A gyújtógyertya műszaki állapotát befolyásolja:

• Helytelen porlasztóbeállítás.
• Nem megfelelő a kenőanyag ( túl sok az olaj. vagy rossz a minősége).
• Elszennyeződött levegőszűrő.

Ezek a tényezők lerakódásokat okozhatnak a gyújtógyertya elektródáin, ami üzemzavarokhoz és indítási problémákhoz vezethet.

Tisztítsa meg a gyújtógyertya külső felületét. Szerelje le a gyertyát és ellenőrizze az elektródahézagokat. A hézag 0,6–0,7 mm legyen, ellenkező esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.

0,6-0,7 mm

FIGYELEM! Használja mindig az előírt típusú gyújtógyertyát! Nem megfelelő gyújtógyertya komolyan károsíthatja a hengert és a dugattyút.

Levegőszűrő

A levegőszűrót rendszeresen tisztítani kell a portól és a szennyeződésektől, hogy elkerüljük a következőket:

• A porlasztó üzemzavarai.
- Indítási problémák.
- A motor teljesítményének csökkenése.
- A motor részeinek fölösleges kopása
- Szokatlanul nagy üzemanyagfogyasztás.

A levegőszűrőt 40 óránként, vagy rendkívül poros körülmények esetén többször kell tisztítani.

Kerülje a hangfogó, henger stb. forró felületeinek érintését. A felület megérintése égési sérülést okozhat.

A levegőszűrő tisztítása

- Lazítsa meg a levegőszűrő fedelét tartó két rögzítőt, és távolítsa el a levegőszűrőt. Mossa át az előszűrőt meleg szappanos vízzel.

Tisztítsa meg a légszűrőt. Tisztításkor ne ütögesse a szűrőt kemény felülethez. Ez kárt tenne a szűrőben. Ha a papírszűrő még mindig piszkos, cserélje ki egy újra.

Ne használjon olajtartalmú oldószereket a levegőszűrő tisztításához.

Egy bizonyos időn túl használt levegőszűrőt nem lehet teljesen megtisztítani. Ezért rendszeres időközönként új levegőszűrőre kell azt kicserélni. Egy megrongálódott levegőszűrőt mindig ki kell cserélni.

- Helyezze vissza a levegőszűrőt és a légszűrőfedelet.

KARBANTARTÁS

Karbantartási séma

Az alábbiakban néhány általános karbantartási utasítást talál. Ha kiegészítő információra van szüksége, forduljon szervizmühelyhez.

Karbantartás	Napikarbantartás	Hetikarbantartás	Havikarbantartás
Tisztítsa meg a gépet kívülről. X
Ellenőrizze, jól működik-e a gázadagoló. X
Ellenőrizze, hogy a leállító kapcsoló működik-e. X
Tisztítsa meg a levegőszűrőt. Ha szükséges. cserélje ki. X
Ellenőrizze, hogy a csavarok és csavaranyák megfelelően meg vannak-e húzva.	X
Ellenőrizze, hogy nincs-e üzemanyagszivárgás a motortól, üzemanyagtartálytól illetve üzemanyagvezetékektől.	X
Ellenőrizze, hogy az üzemanyagszűrő nincs-e elszennyeződve, illetve hogy az üzemanyagvezetéken nincsenek-e repedések vagy egyéb sérülések. Szükség esetén cserélje ki.	X
Tisztítsa meg illetve cserélje ki a hangtompító szikrafogóhálóját (csak a katalizátorral nem rendelkező hangtompítókra vonatkozik).	X
Ellenőrizze, nincs-e eltömódve a levegőbeömlő rács valamelyik oldala.	X
Ellenőrizze indítószerkezetet a zsinórjával. X
Ellenőrizze, hogy a rezgéscsillapító elemek sértetlenek-e. X
Tisztítsa meg a gyújtógyertya külső felületét. Szerelje le a gyertyát és ellenőrizze az elektródahézagokat. A hézag 0.6-0.7 mm legyen, ellenkező esetben a gyertyát ki kell cserélni. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.		X
Tisztítsa meg a gép hűtőrendszerét. X
Tisztítsa meg a porlasztót kívülről. és a porlasztó környékét. X
Ellenőrizze az összes villamos vezetéket és csatlakozást. X
Cserélje ki a gyújtógyertyát. A gyújtógyertya olyan legyen, amely a rádióadást nem zavarja.			X
Ellenőrizze és esetlegesen tisztítsa meg a hangtompító szikrafogóhálóját (ez kizárólag a katalizátoros hangtompítókra vonatkozik).			X
Tisztítsa ki az üzemanyagtartályt.			X

MÜSZAKI ADATOK

Műszaki adatok

Műszaki adatok 570BTS 580BTS

Motor

Hengerúrtartalom, cm ^3 65.6 75.6

Fordulatszám alapjáraton, ford/perc 2000 2000

Legnagyobb motorteljesítmény az ISO 8893 szerint, kW/ ford/perc

Katalizátoros hangtompító Nem Nem

Fordulatszám-szabályozott gyújtásrendszer Igen Igen

Gyújtásrendszer

Gyújtógyertya NGK CMR7H NGK CMR7H

Elektródatávolság, mm 0,6–0,7 0,6–0,7

Üzemanyag-/kenörendszer

Benzintartály Úrtartalma 2.2 2.6

Tömeg

Tömeg, üzemanyag nélkül, kg 11.2 11.8

Zajkibocsátás

(lásd megj. 1)

Zajszint, mért, dB(A) 110 111

Zajszint. garantált L_WA dB(A) 110 112

Zajszintek

(2.sz.jegyzet)

A felhasználó hallószervénél mért ekvivalens hangnyomásszint az EN15503 szerint, dB(A) 99 100

Rezgésszintek

(lásd a 3. sz. megjegyzést)

Az EN15503 szerint mért ekvivalens rezgésszintek (ahv,eq) a fogantyúban. m/s ^2 1.8 1.6

Ventilátor teljesítménye

Max. levegősebesség normal fúvókával, m/s: 106 92

Max. levegősebesség széles fúvókával, m/s: 91 93

Légáram normal fúvókával. m³/min 22 26

Légáram széles fúvókával, m³/min: 24 25

1. sz. megjegyzés: A környezet zajszennyezése zajteljesítményszintként (LWA) mérve a 2000/14/EG EKG-direktiva szerint. A gép jelentésben szereplő hangteljesítményszintjét a legmagasabb szintet produkáló eredeti vágófelszereléssel mérték. A garantált és a mért hangteljesítmény közötti különbségnek az az oka, hogy a garantált hangteljesítmény tartalmazza a mérési eredményben lévő ingadozást és az azonos modellű gépek közti eltéréseket is a 2000/14/EK jelű irányelv értelmében.
2. megjegyzés: Az ekvivalens zajnyomásszint értékét 1/7 rész alapjárati és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. A gép ekvivalens hangnyomásszintjére vonatkozó jelentési adatok az 1 dB (A) tipikus statisztikus ingadozásával (szórásával) rendelkeznek.
3. megjegyzés: Az ekvivalens rezgésszint értékét 1/7 rész alapjáratí és 6/7 rész teljes fordulatszámon való működésből álló munkaciklus alapján számítják ki. Az ekvivalens rezgésszintre vonatkozó jelentési adatok az 1 m/s² tipikus statisztikus ingadozásával (szórásával) rendelkeznek.

Hungarian - 285

MÜSZAKI ADATOK

Termékazonossági EGK-bizonyítvány (Kizárólag Európára vonatkozik)

A Husqvarna AB, SE-561 82 Huskvarna, Svédország (tel.: [phone]) saját felelősségére kijelenti, hogy azok a Husqvarna 570BTS, 580BTS lombfúvók, amelyek a 2016-es évben vagy azt követően kaptak sorozatszámot (az év jól láthatóan fel van tüntetve a típustáblán, a sorozatszám előtt), megfelelnek az EGK TANÁCSA következő IRÁNYELVEINEK:

- Gépekről szóló 2006/42/EK irányely (2006. május 17.).

2014 február 26. "az elektromágneses kompatibilitást illetően" 2014/30/EU.

- 2000 május 8, "a környezet zajszennyezését illetően", 2000/14/EG. Megfelelőségi felmérés az V. függelék szerint.

A zajszennyezését illetően lásd a Műszaki adatok című fejezetet. Alkalmazott szabványok: EN ISO 12100:2010, EN 15503:2009+A1:2013

A Svensk Maskinprovning (SMP) AB, Box 7035, SE-750 07 Uppsala, Svédország, típusellenőrzést végzett a Husqvarna AB vállalat számára. A bizonyítványok számai:

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

Huskyvarna, 2016 március 30.

Pe Gushlott

Per Gustafsson, Fejlesztési igazgató (A Husqvarna AB technikai dokumentációért felelős hivatalos képviselete.)

ZNACZENIE SYMBOLI

Symbole
