NÁVOD NA OBSLUHU 570BTS HUSQVARNA

VAROVANIE! Stroj môže byť nebezpečný, ak sa používa nesprávne alebo neopatrne a môže spôsobit vážne alebo smrteľné zranenia operátorovi alebo ostatným osobám.

V prašnom prostredí by sa mala používať dýchacia maska.

V prípade potreby noste rukavice.

Fúkač môže odhodit predmety,
ktoré môžu odskočit spät. Ak sa
nepoužíva odporúčané
bezpečnostné vybavenie, môže to
spôsobit vážne poranenia očí.

Operátor fúkača musí zabezpečit, aby sa žiadni lúdia alebo zvieratá nedostali bližšie ako 15 metrov od stroja. Ak v

rovnakom priestore pracuje niekolko operátorov, bezpečná vzdialenost medzi nimi musí byt minimálne 15 metrov.

Žiadnou častou tela sa nedotýkajte horúcich povrchov.

Palivová pumpa.

Hlukové emisie do okolia sú v súlade so smernicou Európskej únie. Emisie stroja sú stanovené v kapitole Technické údaje a na nálepke.

Ostatné symboly/emblémy na stroji odkazujú na zvlástne požiadavky certifikácie pre určité trhy

Treba nosit ochranné okuliare alebo štít.

Plnenie paliva.

Páka sýtiča v „otvorenej polohe“

Páka sýtiča v „zatvorenej polohe“.

368 – Slovak

OBSAH

Čo je čo na fúkači? 371

VŠEOBECNÉ BEZPEČNOSTNÉ OPATRENIA

Všeobecné 372

BEZPECNOSTNY PRÍKAZ

Osobné ochranné prostriedky 374

Mriežka nasávania vzduchu 383

Zapaľovacia sviečka 384

EÚ vyhlásenie o zhode 387

OBMEDZENÁ ZÁRUKA

Obmedzená záruka 132

nasledovné:

VAROVANIE! Dlhodobé vystavenie hluku môže spôsobit trvalé poškodenie sluchu. Vždy preto používajte schválené chrániče sluchu.

VAROVANIE! Za žiadnych okolností nemeňte pôvodnú konštrukciu stroja bez schválenia od výrobcu. Vždy používajte originálne náhradné diely. Nepovolené zmeny alebo príslušenstvo môžu viest k vážnemu zraneniu alebo smrti obsluhy alebo ostatných osób.

VAROVANIE! Ak sa fúkač používa neopatrne alebo nesprávne, stáva sa nebezpečným nástrojom a môže spôsobit vážne, až smrteľné úrazy. Je velmi dôležité, aby ste si prečítali tento návod na obsluhu a porozumeli jeho obsahu.

Firma Husqvarna neustále vyvíja svoje výrobky a preto si vyhradzuje právo modifikovat dizajn a vzhľad výrobkov bez predchádzajúceho upozornenia.

Tento stroj je určený výlučne na fúkanie trávnikov, chodníkov, asfaltových ciest a podobne.

ÚVOD

Vážený zákazník,

Blahoželárne vám, že ste sa rozhodli pre kúpu výrobku spoločnosti Husqvarna! Spoločnost Husqvarna je založená na tradícii, ktorá siaha až do roku 1689. keď švédsky králí Karl XI. nariadil postaviť továreň na výrobu muškiet na brehoch rieky Huskvarna. Výber polohy bol logický, pretože vodná elektráreň získavala energiu z vody rieky Huskvarna. V priebehu viac ako 300 rokov svojej existencie vyprodukovala továreň Husqvarna veľké množstvo výrobkov od pecí na drevo po moderné kuchynské spotrebiče, šijacie stroje, bicykle, motocykle atď. V roku 1956 boli na trh uvedené prvé elektrické kosačky na trávu a za nimi v roku 1959 nasledovali reťazové píly a v tomto odvetví spoločnost Husqvarna pracuje dodnes.

V súčasnosti je spoločnost Husqvarna jedným z popredných svetových výrobcov lesných a záhradníckych výrobkov, pričom najvyššou prioritou je kvalita. Obchodná koncepcia je vyvíjať, vyrábať a uvádzať na trh motorové lesné a záhradnícke výrobky, rovnako ako výrobky v oblasti stavebného priemyslu. Ciel'om spoločnosti Husqvarna je tiež zastávať popredné miesto v oblasti ergonómie, použitel'nosti, bezpečnosti a ochrany životného prostredia.' Preto sme vyvinuli množstvo rozličných funkcií pre naše výrobky v rámci týchto oblastí.

Sme presvedčení, že vysoko oceníte kvalitu a výkon nášho výrobku aj o mnoho rokov neskôr. Kúpou jedného z našich výrobkov ste získali prístup k odbornej pomoci pri opravách a servise, kedykol'vek ich budete potrebovať. Ak maloobchodný predajca, ktorý vám predáva stroj, nie je jedným z autorizovaných predajcov, požiadajte o adresu najblizšeho autorizovaného servisu.

Vaša spokojnosť s naším výrobkom a jeho dlhoročná funkčnost sú naším prianím. Nezabudnite, že tento návod na obsuhu je cenný dokument! Dodržiavaním v ňom uvedených pokynov (týkajúcich sa používania, servisu, údržby a pod.) môžete predlžit životnosť stroja a zvýšit jeho hodnotu pri d’alšom predaji. Ak stroj predávate, skontrolujte, či ste kupujúcemu poskytli aj tento návod na obsluhu.

Đakujeme, že používate produkt Husqvarna.

Firma Husqvarna neustále vyvíja svoje výrobky a preto si vyhradzuje právo modifikovat dizajn a vzhľad výrobkov bez predchádzajúceho upozornenia.

ČO JE ČO?

15 Vypínač s nastavením polohy plynu
16 Páčka
17 Držadlá - rukoväte (Príslušenstvo)
18 Koleno
19 Svorka
20 Pružná hadica
21 Ovládacia trubica
22 Svorka
23 Stredná trubica
24 Fúkacia trubica
25 Plochá dýza (Príslušenstvo)
26 Návod na obsluhu
27 Kombinovaný klúč

Slovak - 371

VŠEOBECNÉ BEZPEČNOSTNÉ OPATRENIA

Všeobecné

DÔLEŽITÉ!

Tento stroj je určený výlučne na fúkanie trávnikov, chodníkov, asfaltových ciest a podobne.

Pred použitím vykonajte celkovú kontrolu stroja – pozrite si plán údržby.

Nikdy nepoužívajte stroj pri únave, po požití alkoholu alebo liekov, pretože to môže viest k zníženiu zrakovej schopnosti, schopnosti usudzovania, alebo telesnej rovnováhy.

Vždy noste vhodný ochranný odev. Pozrite pokyny v rámci kapitoly Osobné ochranné prostriedky.

Nikdy nepoužívajte stroj na ktorá boli vykonané úpravy a nezhoduje sa s originálnym prevedením.

Nikdy nepoužívajte poškodené zariadenie. Vykonávajte bezpečnostné kontroly, údržby a dodržiavajte servisné pokyny uvedené v tomto návode. Určité opatrenia týkajúce sa servisu a údržby zariadenia musia vykonávať iba odborníci. Pozrite si pokyny v časti Údržba.

Pred naštartovaním sa musia nasadiť všetky kryty a ochranné prvky. Skontrolujte, či nie sú kryt zapalovacej sviečky a zapalovací vodič poškodené, aby ste predišli riziku elektrického šoku.

Operátor fúkača musí zabezpečit, aby sa žiadni ľudia alebo zvieratá nedostali bližšie ako 15 metrov od stroja. Ak v rovnakom priestore pracuje niekolko operátorov, bezpečná vzdialenost medzi nimi musí byť minimálne 15 metrov.

Stroj nikdy nesmú používať deti.

Nikdy nedovolte používať stroj inej osobe bez toho, aby ste sa najprv nepresvedčili, že táto porozumela obsahu operátorskej príručky.

Vždy pred začatím práce skontrolujte, či sa na mriežke nasávania vzduchu nenachádzajú žiadne predmety, ktoré by mohli blokovat prívod vzduchu.

Nikdy nedemontujte mriežku nasávania vzduchu.

V prípade nebezpečenstva sa zbavte stroja tak, že otvoríte popruh na páse a hrudníku a nechajte stroj spadnút dozadu.

Vždy sa spojte s miestnymi úradmi a skontrolujte, či dodržiavate platné predpisy.

Žiadnou častóu tela sa nedotýkajte horúcich povrchov.

VAROVANIE! Tento prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností spôsobovať rušenie aktívnych alebo pasivných implantovaných lekárskych prístrojov. Na zníženie rizika vážneho alebo smrtelného zranenia odporúčame osobám s implantovanými lekárskymi prístrojmi, aby sa pred používaním tohto stroja poradili so svojím lekárom a s výrobcom implantovaného lekárskeho prístroja.

Štartovanie

• Nikdy stroj neštartujte v uzavretom priestore. Výfukové plyny môžu byť pri vdýchnutí nebezpečné.
• Dávajte pozor na okolie a zabezpečte, aby žiadne osoby alebo zvieratá nemohli príst do kontaktu s fúkačom.
• Položte stroj na zem a ľavou rukou pritlačte teleso stroja k zemi (POZNÁMKA! Nie nohou). Teraz pravou rukou uchopte rukovat štartéra a rýchlo a silno potiahnite.

• Vždy používajte nádobu na palivo s ventilom proti pretečeniu paliva.
• Nikdy nedopĺňajte palivo počas chodu motora. Pred doplnením paliva motor vždy zastavte a nechajte ho na niekoľko minút vychladnút.
• Pri doplňovaní alebo miešaní paliva (benzín a dvojtaktný olej) zabezpečte čo najlepšie vetranie.
• Zamedzte styku pokožky s palivom. Palivo dráždi pokožku a môže dokonca vyvolat zmeny pokožky.
• Pred naštartovaním sa vzdialte so strojom najmenej 3 metre od miesta doplňania paliva.

• Ked' ste naň rozliali palivo. Poutierajte rozliate palivo a zvyšné palivo nechajte odparit.
• V prípade, že vylejete palivo na seba alebo na svoje šaty, vymeňte si ich. Poumývajte si všetky časti tela, ktoré prišli do kontaktu s palivom. Použite mydlo a vodu.
• Ak zo stroja presakuje palivo. Pravidelne kontrolujte, či z uzáveru nádrže alebo palivových vedení nepresakuje.

Preprava a uchovávanie

- Stroj a palivo uchovávajte a prepravujte tak, aby nevznikalo žiadne riziko presakovania alebo výparov, ktoré by prišli do kontaktu s iskrami, otvoreným plameňom.

VŠEOBECNÉ BEZPEČNOSTNÉ OPATRENIA

• Pri skladovaní a preprave paliva vždy používajte na to určené schválené kanistre.
• Pri skladovaní stroja na dlhé obdobia je potrebné vyprázdnit nádrž. Ohľadom zbavenia sa zvyšného paliva sa spojte s benzínovým čerpadlom vo vašom okolí. Vyprázdnite palivovú nádrž a stlačte vývevu, kým sa nádrž úplne nevyprázdni. Odmontujte zapalovaciu sviečku a nalejte jednu lyžicu 2-taktného motorového oleja do valca. Motor niekol’kokrát prevráťte a potom namontujte spät zapalovaciu sviečku.
• Pred dlhodobým skladovaním vykonajte kompletný servis a vyčistite stroj.
  • Zabezpečte stroj počas prepravy.
• Stroj skladujte na suchom. chladnom a dobre vetranom bezprašnom mieste. Stroj skladujte mimo dosahu detí.

VAROVANIE! Pri zaobchádzaní s palivom bud'te opatrní. Památajte na nebezpečenstvo požiaru, výbuchu alebo nadýchania sa výparov.

Nastavenie popruhu

VAROVANIE! Pri práci s týmto strojom vždy noste popruhy. V opačnom prípade nie je možné bezpečné ovládanie, čo môže mať za následok poranenie operátora alebo iných osôb.

Skontrolujte, či sú pásový a hrudný popruh zapnuté a správne nastavené.

Hrozí nebezpečenstvo, že nezatvorený popruh sa môže zaseknút alebo ho môže nasat ventilátor stroja.

Správne nastavenie popruhov a stroja výrazne uláhčí prácu. Nastavte popruhy tak, aby ste mali čo najlepšiu pracovnú polohu.

Napnutie bočných popruhov musí byť také, aby rovnomerne rozkladalo hmotnost stroja na obidve ramená.

Položte bočný popruh cez bok, nie však príliš nízko pod brucho. Utiahnite bočný popruh tak, aby ste cítili hmotnosť fúkača na vašom boku. Dotiahnite a nastavte polohu popruhu na hrudníku tak, aby ste mali čo najlepšiu pracovnú polohu.

Osobné ochranné prostriedky

VAROVANIE! Pri akomkol'vek používaní stroja musíte používať schválené osobné ochranné prostriedky. Osobné ochranné prostriedky nevylučujú riziko nehôd, ale môže znížit účinky zranenia v prípade nehody. Pri výbere správnych ochranných prostriedkov sa porad'te so svojím predajcom. Prosím, prečítajte si pozorne tento návod na obsluhu a presvedčte sa, či pokynom pred používaním stroja rozumiete.

VAROVANIE! Ak nosíte chrániče sluchu, dávajte pozor na varovné signály alebo výkriky. Chrániče sluchu si skladajte vždy hned' ako motor zastane.

• V prípade potreby noste rukavice.

- Noste chrániče sluchu, ktoré zaručujú primeranú redukciu hluku.

- Vždy noste schválené chrániče očí. Ak nosíte štít, musíte tiež nosít' schválené ochranné okuliare. Schválené ochranné okuliare musia zodpovedať norme ANSI Z87.1 platnej v USA alebo norme EN 166 platnej v krajinách EÚ. Pri fúkaní odletujú časti vetiev alebo iné predmety, ktoré môžu poškodit váš zrak.

• Vždy noste pevné, dlhé nohavice, čižmy, rukavice a košel'u s dlhým rukávom. Aby sa znížilo nebezpečenstvo poranenia z dôvodu vtiahnutia predmetov do rotujúcich častí, nenoste volné oblečenie. šály. šperky atd'. Vlasy si zopnite tak, aby boli nad úrovňou pliec.

• V prašnom prostredí by sa mala používať dýchacia maska.

- Majte vždy po ruke lekárničku.

Táto časť vysvetíuje rôzne bezpečnostné funkcie stroja, ako fungujú a základnú inšpekciu a údržbu, ktoré by ste mali vykonávať na zabezpečenie bezpečnej prevádzky. Pozrite si časť Čo je čo?, kde nájdete umiestnenie týchto častí na stroji.

VAROVANIE! Nikdy nepoužívajte stroj, ktorý má chybné bezpečnostné vybavenie! Vykonávajte inšpekčné, údržbové a servisné úlohy uvedené v tejto časti.

Vypínač

Vypínač sa používa na vypnutie motora

Systém na tlmenie vibrácií

Stroj je vybavený systémom na tlmenie vibrácií, ktorý je určený na minimalizovanie vibrácií a ul'ahčuje jeho prevádzku.

VAROVANIE! Nadmerné vystavovanie sa vibráciam môže spôsobit problémy s krvným obehom u ľudí, ktorí ho majú zhoršený, a taktiež môže spôsobit poškodenie nervov. Ak sa u vás objavia príznaky nadmerného vystavenia sa vibráciam, kontaktujte svojho lekára. Tieto príznaky sú típnutie, strata citu, chvenie, pichanie, bolest, strata sily, zmeny vo farbe a stave pleti. Príznaky sa bežne pocitujú v prstoch, na rukách alebo na zápástí. Riziko je väčšie pri nízkych teplotách.

Tlmič výfuku

Tlmič výfuku je konštruovaný na udržovanie minimálnych úrovní hluku a na smerovanie výfukových plynov smerom od používateľa.

V krajinách s teplým a suchým podnebím hrozí značné riziko požiaru. Preto je tlmič výfuku vybavený špeciálnym sitkom lapača iskier, ktoré sa nachádza vo vnútri tlmiča výfuku.

V prípade tlmiča výfuku je vel'mi dôležité, aby ste sa riadili pokynmi ohľadom kontroly, údržby a servisu stroja. Pozrite pokyny v rámci kapitoly Kontrola, údržba a servis bezpečnostného vybavenia stroja.

VAROVANIE!

Nezabúdajte, že: Výfukové plyny z motora obsahujú oxid uholnatý, ktorý môže spôsobit otravu. Z tohto dôvodu nesmiete štartovať alebo používať stroj vnútri alebo v slabo vetraných priestoroch.

Výfukové plyny z motora sú horúce a môžu obsahovať iskry, ktoré môžu vyvolať požiar. Nikdy neštartujte stroj vo vnútri alebo v blízkosti horľavého materiálu!

VAROVANIE! Tlmič výfuku obsahuje chemické látky, ktoré môžu mat' karcinogénne účinky. Vyhýbajte sa kontaktu s týmito chemickými látkami v prípade, že sa tlmič výfuku pokazí.

VAROVANIE! Všetky servisné a opravné práce na stroji si vyžadujú speciálne školenie. Toto zvlást platí o bezpečnostnom vybavení stroja. Ak stroj neprejde niektorou z kontrol popísaných nižšie, doneste ho do servisnej dielne. Pri kúpe ktoréhokol'vek z našich výrobkov vám zaručujeme dostupnosť odborných opráv a servis. Ak maloobchodný predajca, ktorý vám predáva stroj nie je servisný zástupca, požiadajte ho o adresu najbližšej servisnej dielne.

Vypínač

Systém na tlmenie vibrácií

- Pravidelne kontrolujte jednotky tlmičov vibrácií, či nie sú prasknuté alebo deformované. Ak sú poškodené, vymeňte ich.

x2

- Nikdy nepoužívajte stroj, ktorý má chybný tlmič výfuku!

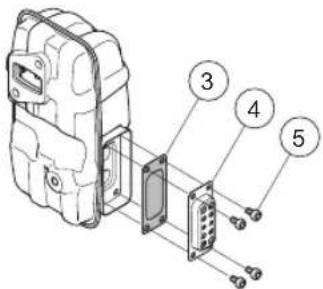

- Tlmič výfuku na tomto stroji je vybavený sitkom lapača iskier; musí sa pravidelne čistití. Pozrite si časť Tlmič výfuku v kapitole Údržba. Zanesené sitko spôsobí prehriatie motora a môže zapričinit jeho vážne

poškodenie. Nikdy nepoužívajte tlmič s poškodeným zachytávačom iskier.

VAROVANIE! Nikdy nepoužívajte stroj, ktorý má chybné bezpečnostné súčasti. Bezpečnostné vybavenie stroja sa musí kontrolovať a udržiavať tak, ako je to popísané v tejto časti. Ak stroj neprejde všetkými kontrolami, doneste ho do autorizovaného servisu na opravu.

Vzduchový filter

Nikdy nepoužívajte fúkač na lístie bez vzduchového filtra alebo s poškodeným alebo zdeformovaným prvkom filtra, pretože neprefiltrovaný, prašný vzduch môže rýchlo zničit motor.

Všeobecné pracovné pokyny

DÔLEŽITÉ! V tejto časti sú uvedené základné bezpečnostné predpisy pre prácu s fúkačmi. Ak si nie ste istí, ako d'alej postupovať, obrátte sa na odborníka. Kontaktujte svojho predajcu alebo servisnú dielňu. Vyvarujte sa každému použitiu stroja, ktoré podľa vás presahuje vaše možnosti.

Buďte ohľaduplní k osobárn žijúcim vo vašom okolí a nepoužívajte stroj v nevhodný čas, napríklad neskoro večer alebo skoro ráno. Znižte úroveň hluku obmedzením počtu súčasne používaných zariadení. Prečítajte si a dodržiavajte jednoduché pokyny tak, aby ste rušili vaše okolie čo najmenej.

• Používajte fúkač na čo najmenší plyn. Málokedy je potrebné využívať plný plyn a väčšina prác sa dá vykonávať na polovičný plyn. Menší plyn znamená menej hluku a menej prachu a taktiež sa l'ahšie udržiava kontrola nad presúvaním/zbieraním odpadu.
• Na uvolnenie odpadu, ktorý je uviaznutý v zemi, použite hrable.
• Pridržiavajte otvor fúkača čo najbližšie k zemi. Využite celú dlžku fúkacej trubice, aby ste prúd vzduchu udržali blízko pri zemi.
• Následne môžete začat's čistením. Uistite sa, že ste nenafúkali odpad do niečej záhrady.
• Zariadenie používajte počas bežných pracovných hodín, aby ste nespôsobovali neželaný hluk. Vyhýbajte sa práci v skorých ranných hodinách alebo neskorých nočných hodinách.

VAROVANIE! Dávajte pozor na svoje okolie. Ak sa ktokol'vek priblíži k miestu, kde vykonávate prácu, nastavte ovládanie plynu na najnižšiu hodnotu, kým dotyčná osoba nebude v bezpečnej vzdialenosti. Fúkač nasmerujte preč od l'udí, zvierat, detských ihrísk, otvorených okien a áut atd'.

BEZPECNOSTNY PRÍKAZ

Základné bezpečnostné pravidlá

• V pracovnej oblasti, čo je okruh 15 metrov. sa nesmú nachádzať žiadne neoprávnené osoby alebo zvieratá.
- Pred doplnením paliva nechajte motor vychladnút.
- Žiadnou častou tela sa nedotýkajte horúcich povrchov.
- Ak na stroji vznikne požiar alebo v prípade iného nebezpečenstva, kedy ste prinútení zbavit sa stroja, otvorte popruhy postroja a nechajte stroj spadnút dozadu.
- Silný prúd vzduchu môže presúvať predmety takou rýchlostou. že sa môžu odrazit spät a spôsobit vážne poranenia očí.

• Vzduchovú dýzu nesmerujte na lúdí alebo zvieratá.

- Pred montážou alebo demontážou príslušenstva alebo iných dielov vypnite motor.

- Nepoužívajte stroj v nepriaznivých podmienkach, ako sú hustá hmla, silný dážď a vietor, krutá zima a podobne. Práca pri zlom počasí je únavná a môže viest k nebezpečným podmienkam, napr. klzkým povrchom.

- Minimalizujte čas fúkania miernym zvlhčením prašných miest alebo použitím striekacieho zariadenia.

- Presvedčte sa, že dobre a pevne stojíte. Skontrolujte, či okolo vás nie sú prekážky (korene, skaly, vetvy, jamy a podobne) pre prípad, že by ste sa muselí náhle pohnút. Dávajte si pozor pri práci na svahu.

- Výfukové plyny z motora obsahujú oxid uholnatý, ktorý môže spôsobit otravu. Z tohto dôvodu nesmiete štartovať

alebo používať stroj vnútri alebo v slabo vetraných priestoroch.

- Fúkač sa nesmie používať z rebríka alebo lešenia a takisto ani vo výškach (ako napr. strecha). V opačnom prípade môže dôjstí k vážnemu zraneniu.

- NEZABUDNITE! Stroj smiete používať len v takom prípade, ked’ ste schopní privolat’ pomoc v prípade nehody.

Základné pracovné techniky

VAROVANIE! Dávajte pozor na odletujúce predmety. Vždy použivajte ochranné pomôcky na ochranu očí. Kamene, úlomky, atď. môžu vyletiet do očí a zapríčinit slepotu alebo vážne poranenie. Neoprávnené osoby udržiavajte v bezpečnej vzdialenosti. Deti, zvieratá, diváci a pomocníci sa musia zdržiavať mimo bezpečnostnej zóny 15 m. Ak sa niekto priblíži bližšie, musíte stroj ihned' zastaviť.

VAROVANIE! Fúkač nepoužívajte, ak je vývod výfukových plynov na kryte motora zakrytý stenou alebo inými prekážkami. Zariadenie by sa mohlo poškodit. Zaistite, aby bola počas prevádzky vzdialenosť od prekážok minimálne 50 cm.

VAROVANIE! Pred čistením stroj vždy vypnite.

• Tento fúkač sa umiestňuje ako batoh na chrbát a počas prevádzky sa prenáša pomocou ramenného popruhu. Používa a ovláda sa prostredníctvom rukováte na trubici pomocou pravej ruky.
• Rýchlost' prúdu vzduchu sa reguluje pomocou plynu. Zvolte rýchlost', ktorá najviac vyhovuje danej úlohe.
  Polohu plynu môžete nastavit s použitím „vypínača“ a týmto spôsobom nemusíte držat'prst na plyne po celý čas používania

BEZPECNOSTNY PRÍKAZ

- Skontrolujte, či nie je zablokovaný prívod vzduchu, napríklad listami alebo nečistotami. Upchatý prívod vzduchu znižuje fúkaciu kapacitu stroja a zvyšuje pracovnú teplotu motora, čo môže spôsobit zlyhanie motora. Vypnite motor a predmet odstráňte.

• Dávajte pozor na smer vetra. Prácu vykonáte l'ahšie, ak budete pracovat v smere vetra.
• Používanie fúkača na premiestnenie veľkých kôp zaberie veľa času a vytvára sa zbytočný hluk.
• Udržiavajte dobrú rovnováhu a pevný postoj.
• Po skončení práce by sa mal stroj skladovat' vo vertikálnej polohe.

- Upevnite držiak rukoväti na regulačnú trubicu a dotiahnite objímku na držiaku. Nezabudnite zarovnat držiak rukoväti s ohybom regulačnej trubice.

- Nastavte polohu a uhol tak, aby ste dosiahli pohodlnú pracovnú polohu a dotiahnite.

- Na upevnenie kabeláže k pružnej hadici použite svorku.

Odmontujte strednú trubicu. Z držiaka odmontujte poistnú skrutku a zatlačte držiak smerom k trubici držiaka. Namontujte spät poistnú skrutku a dotiahnite ju.

- Ak sa vyžaduje vyššia rýchlost' vzduchu. okrúhlu fúkaciu trubicu môžete nahradiť plochou dýzou.

NEZABUDNITE! Stroj je vybavený dvojtaktným motorom a vždy sa musí prevádzkovat s použitím zmesi benzínu a dvojtaktného motorového oleja. Je dôležité presne namerat množstvo oleja, ktoré sa má zmiešat, aby sa zabezpečilo dosiahnutie správnej zmesi. Pri miešaní malých množstiev paliva môžu aj malé nepresnosti značne ovplyvnit pomer zmesi.

NEZABUDNITE! Vždy používajte kvalitnú zmes benzínu a oleja (s oktánovým číslom minimálne 90).

• Najnižšie odporúčané oktánové číslo je 90. Pokial' používate do motora benzín s nižším oktánovým číslom ako 90, potom to môže zapričinit' klepanie motora. Toto vedie k zvyšovaniu teploty motora, ktoré môže mať za následok vážne poškodenie motora.
• Ak dlhodobo pracujete s plným plynom, odporúča sa použit benzín s vyšším oktánovým číslom. Používajte bezolovnatý benzín dobrej kvality.

Alkylátové palivo Husqvarna

Pre najlepší výkon odporúča spoločnosť Husqvarna používať alkylátové palivo. Alkylátové palivo Husqvarna nie je dostupné pre všetky krajiny.

Palivo so zmesou etanolu, môže sa použit E10 (max. 10 % zmes etanolu). Používanie zmesí etanolu vyšších ako E10 zapričiní prevádzku s chudobnou zmesou, čo môže spôsobit poškodenie motora.

Dvojtaktný olej

• Používajte olej pre dvojtaktné motory HUSQVARNA, ktorý sa špeciálne vyrába pre dvojtaktné motory, aby ste tak dosiahli najlepší výsledok a fungovanie. Pomer miešania 1:50 (2 %).
• Ak dvojpaktný olej HUSQVARNA nie je k dispozícii, môžete používať iný dvojpaktný olej dobrej kvality. Ktorý je určený pre vzduchom chladené motory. Pri vyberaní vhodného oleja sa obráťte na vášho predajcu.
• Nikdy nepoužívajte dvojtaktný olej určený pre vodou chladené závesné motory, niekedy nazývaný aj ako olej pre lodné motory.
• Nikdy nepoužívajte olej určený pre štvortaktné motory.
• Pomer zmiešavania

Zmes 1:50 (2%) dvojtaktného oleja HUSQVARNA.

Benzín, liter Dvojtaktný olej, liter
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Miešanie

• Benzín a olej vždy miešajte v čistej nádoby určenej na palivo.
• Vždy začínajte tak, že nalejete polovičné množstvo benzínu, ktorý sa má použit. Potom pridajte celé množstvo oleja. Palivovú zmes premiešajte (pretraste). Pridajte zvyšné množstvo benzínu.
• Palivovú zmes pred naplnením do palivovej nádrže stroja dobre premiešajte (pretraste).

• Nenamiešavajte viac ako maximálne jednomesačnú zásobu paliva.
• Ak sa stroj dlhšiu dobu nepoužíva, palivová nádrž by sa mala vyprázdnit a očistit.

VAROVANIE! Ak budete dodržiavať nasledovné opatrenia, zmenšíte tým riziko požiaru:

Palivo doplňajte v dobre vetranom priestore. Palivo do stroja nikdy nedoplňajte v uzavretom priestore.

Nefajčite alebo nekladte teplé predmety v blízkosti paliva.

Pred doplnením paliva motor vždy zastavte a nechajte ho na niekol'ko minút vychladnút.

• Vyčistite priestor okolo palivového veka. Znečistenie nádrže môže spôsobit prevádzkové problémy.
• Pretrasením nádoby pred naplňaním nádrže zabezpečte, aby palivo bolo dobre premiešané.
• Pred každým použitím skontrolujte hladinu paliva a nechajte priestor na expanziu paliva, pretože v opačnom prípade teplo z motora alebo slnečné žiarenie môžu spôsobit' expanziu paliva a jeho následné pretečenie.

ŠTART A STOP

Štart a stop

VAROVANIE! Vždy pred naštartovaním sa so strojom vzdialte od miesta doplňania paliva a od zdroja. Položte stroj na rovný povrch.

Zaistite, aby sa v pracovnej oblasti nepohybovali žiadne neoprávnené osoby, v opačnom prípade hrozí riziko vážneho poranenia. Bezpečná vzdialenost je 15 metrov.

Stroj sa môže naštartovať, iba ak je úplne zmontovaný. Ak stroj naštartujete bez pripevnených všetkých ochranných krytov, hrozí nebezpečenstvo úrazu.

Studený motor

Zapal'ovanie: Prepnite vypínač stop do polohy start. Otvorte približne na jednu tretinu.

(1) (2) (3) (4)

1 Plný plyn
2 Otvorte približne na jednu tretinu.
3 Otáčky pri vol'nobehu
4 Vypínač

Nie je dovolené nastavit vypínač v polohe plného plynu.

Sýtič: Vytiahnite sýtič.

Palivová pumpa: Opakovane stláčajte klobúčik palivovej pumpy. kým sa nenaplní palivom. Palivová pumpa nemusí byť naplnená úplne.

Teplý motor

Opakovane t'ahajte za šnúru, kým motor nenaskočí. Ked' naskočí motor, vrátte ovládač sýtiča do prevádzkovej polohy.

UPOZORNENIE! Šnúru štartéra nevyťahujte naplno a nepúšťajte držadlo štartéra pri plnom vytiahnutí šnúry. Môže to poškodit stroj.

Vzduch začne prúdit hned po naštartovaní motora, dokonca aj pri volnobežných otáčkach.

Ak sa motor nenaštartuje ani po niekolkých pokusoch kvôli nadmernému škrteniu, otvorte klapku sýtiča a znova potiahnite štartovacie lanko.

Nastavenie volínobežných otáčok

Výrobné nastavenie vol'nobežných otáčok je 2 000 ot./min. Ak je potrebné nastaviť vol'nobežné otáčky, použite nastavovaciu skrutku na hornom okraji karburátora.

Tlmič výfuku

Tlmič výfuku je navrhnutý na znižovanie hladiny hluku a na smerovanie výfukových plynov preč od obsluhy. Výfukové plyny sú horúce a môžu obsahovat'iskry, ktoré, ak sú namierené proti suchému a horľavému materiálu, môžu spôsobit' požiar.

Tlmič výfuku je vybavený špeciálnym sitkom lapača iskier. Sitko lapača iskier by ste mali čistit raz za mesiac. Najlepšie sa sitko čistí drôtenou kefou.

Ak chcete vybrat sitko lapača iskier, postupujte nasledovným spôsobom:

• Odstráňte výfuk (4, 5).
• Odstráňte lapač iskier (3).
• Vytiahnite sitko lapača iskier a vyčistite ho pomocou drôtenej kefy. Ak je sitko lapača iskier poškodené, vymeňte ho.

UPOZORNENIE! Nikdy nepoužívajte stroj, ktorý má chybný tlmič výfuku. Skontrolujte, či je tlmič výfuku kompletný a správne upevnený. (1), (2) Utiahnite skrutky. 8–10Nm

Skontrolujte, či sú lapač iskier a výfuk správne priskrutkované na svojom mieste (5). Dotiahnite utahovacím momentom 2 - 3 Nm.

VAROVANIE! Tlmič sa pri používaní vel'mi zahrieva a ostáva horúci ešte nejaký čas po vypnutí. To isté platí pre vol'nobežné otáčky. Pri kontakte môže dôjst' k popáleninám. Bud'te si vedomí rizika požiaru!

Chladiaci systém

Na udržiavanie čo najnižšej pracovnej teploty je stroj vybavený chladiacim systémom.

Chladiaci systém pozostáva z:

• Chladiacich rebier na valci.

• Mriežka nasávania vzduchu

Očistite chladiaci systém raz do týždňa kefkou, príp. pri náročnejších podmienkach častejšie. Špinavý alebo zablokovaný chladiaci systém má za následok prehriatie stroja, ktoré spôsobuje poškodenie piestu a valca. Skontrolujte, či nie sú dýzy upchané.

Mriežka nasávania vzduchu

Na všetkých stranách vrátane spodnej strany skontrolujte, či nie je zablokovaný prívod vzduchu, napríklad listami alebo nečistotami. Upchatý prívod vzduchu znižuje fúkaciu kapacitu

ÚDRŽBA

stroja a zvyšuje pracovnú teplotu motora, čo môže spôsobit zlyhanie motora. Vypnite motor a predmet odstráňte.

VAROVANIE! Fúkač nikdy nepoužívajte, ak mriežka nie je na svojom mieste. Pred použitím skontrolujte, či je mriežka na svojom mieste a či nie je poškodená.

Zapal'ovacia sviečka

Stav zapal'ovacej sviečky je ovplyvnený:

• Nesprávnym nastavením karburátora.
• Nesprávnou zmesou paliva (príliš vel'a alebo nesprávny druh oleja).
  • Znečisteným filtrom.

Tieto činitele spôsobujú povlaky na elektródach zapalovacej sviečky. ktoré môžu mať za následok prevádzkové problémy a štartovacie tažkosti.

Vyčistite vonkajšok zapaľovacej sviečky. Odmontujte ju a skontrolujte medzeru medzi elektródami. Nastavte medzeru na 0,6 - 0,7 mm alebo vymeňte zapaľovaciu sviečku.

Skontrolujte, či je zapal'ovacia sviečka správne nasadená.

0,6-0,7 mm

NEZABUDNITE! Vždy používajte odporúčaný typ zapaľovacej sviečky! Nesprávna zapaľovacia sviečka môže vážne poškodit piest/valec.

Vzduchový filter

• Problémom so štartovaním.
  • Zhoršenému výkonu.
  • Zbytočnému opotrebovaniu častí motora.
  • Nadmerne vysokej spotrebe paliva.

V extrémne prašnom prostredí čistite filter každých 40 hodín alebo častejšie.

Nedotýkajte sa horúcich povrchov tlmiča výfuku, valca, atd. Pri kontakte môže dôjst k popáleninám.

Čistenie vzduchového filtra

- Povoľte dve príchytky, ktoré držia kryt vzduchového filtra, a vyberte filter. Umyte predfilter v teplej mydlovej vode.

Na čistenie vzduchového filtra nikdy nepoužívajte olejnaté rozpúštádlá.

Vzduchový filter, ktorý sa používa nejakú dobu, nemožno celkom očistit. Preto sa musí v pravidelných intervaloch nahrádzať novým. Poškodený filter sa musí vždy vymenit.

Dole nájdete niektoré všeobecné pokyny ohľadom údržby. Ak chcete získat viac informácií, kontaktujte najbližšiu servisnú dielňu.

Údržba Denná údržba		Týždenná údržba	Mesačná údržba
Vyčistite vonkajšok stroja. X
Skontrolujte, či ovládanie plynu bezpečne funguje. X
Skontrolujte, či vypínač funguje správne. X
Vyčistite vzduchový filter. Vymeňte ho, ak je to potrebné. X
Skontrolujte, či sú matice a skrutky dotiahnuté. X
Skontrolujte, či z motora, nádrže na palivo alebo palivových vedení nepresakuje palivo.	X
Skontrolujte, či nie je palivový filter znečistený a či nie je palivová hadica prasknutá alebo inak poškodená. Vymeňte ich, ak je to potrebné.	X
Vyčistite alebo vymeňte zachytávač iskier na tlmiči výfuku (vztáhuje sa to iba na tlmiče výfuku bez katalyzátora).	X
Skontrolujte, či nie je zablokovaná žiadna strana mriežky nasávania vzduchu.	X
Skontrolujte štartér a štartovaciu šnúru. X
Skontrolujte, či nie sú poškodené časti na tlmenie vibrácií. X
Vyčistite vonkajšok zapal’ovacej sviečky. Odmontujte ju a skontrolujte medzeru medzi elektródami. Nastavte medzeru na 0.6 - 0.7 mm alebo vymeňte zapal’ovaciu sviečku. Skontrolujte, či je zapal’ovacia sviečka správne nasadená.		X
Vyčistite chladiaci systém stroja. X
Vyčistite vonkajšok karburátora a priestor okolo neho. X
Skontrolujte všetky káble a pripojenia. X
Vymeňte zapal’ovaciu sviečku. Skontrolujte, či je zapal’ovacia sviečka správne nasadená.			X
Skontrolujte a vyčistite zachytávač iskier na tlmiči výfuku (vztáhuje sa to iba na tlmiče výfuku s katalyzátorom).			X
Vyčistite palivovú nádrž.			X

TECHNICKÉ ÚDAJE

Technické údaje

Max. výkon motora podľa ISO 8893, kW/ ot./min.

Tlmič katalyzátora výfuku Nie Nie

Zapaľovací systém s obmedzovačom otáčok Áno Áno

Zapaľovací systém

Zapaľovacia sviečka NGK CMR7H NGK CMR7H

Medzera medzi elektródami, mm 0,6–0,7 0,6–0,7

Ekvivalentná hladina akustického tlaku pri uchu operátora, meraná podlá EN15503 dB(A) 99 100

Hladiny vibrácií

(vid' poznámka 3)

Ekvivalentná hladina vibrácií (ahv,eq) na rukovátiach, meraná podľa normy EN15503, m/s². 1,8 1,6

Výkon ventilátora

Maximálna rýchlost' vzduchu so štandardnou dýzou, m/s: 106 92

Maximálna rýchlost' vzduchu s plochou dýzou, m/s: 91 93

Poznámka 1: Emisie hluku do okolia sa merajú ako akustický výkon (LWA) v súlade so smernicou EÚ 2000/14/EÚ. Uvádzaná hladina akustického výkonu pre stroj bola meraná s originálnym rezacím nástrojom, ktorý produkuje najvyššiu úroveň. Rozdiel medzi zaručeným a nameraným akustickým výkonom je, že zaručený akustický výkon zahíňa aj rozptyl výsledkov merania a rozdiely medzi jednotlivými strojmi rovnakého modelu v súlade so smernicou 2000/14/ES.
Poznámka 2: Ekvivalentná úroveň hladiny akustického tlaku je vypočítaná počas trvania pracovného cyklu rozdeleného v pomere 1/7 volnobeh a 6/7 maximálne otáčky. Uvádzané údaje pre ekvivalentnú hladinu akustického tlaku majú typický štatistický rozptyl (štandardnú odchýlku) 1 dB (A).
Poznámka 3: Ekvivalentná úroveň hodnoty vibrácií je vypočítaná počas trvania pracovného cyklu rozdeleného v pomere 1/7 volnobeh a 6/7 maximálne otáčky. Uvádzané údaje pre ekvivalentnú hladinu vibrácií majú typický štatistický rozptyl (štandardnú odchýlku) 1 m/s ^2 .

EÚ vyhlásenie o zhode (Uplatňuje sa iba na Európu)

- zo 17. mája 2006, „Smernica o strojoch” 2006/42/EÚ.

Z 26. februára 2014 „ohladom elektromagnetickej kompatibility“2014/30/EU.

- z 8. 5. 2000 „ohl'adom emisií hluku do okolia“ 2000/14/EÚ. Hodnotenie zhody podľa dodatku V.

Informácie o ernisiách hluku nájdete v kapitole Technické údaje. Boli uplatnené nasledovné normy: EN ISO 12100:2010, EN 15503:2009+A1:2013

SMP Svensk Maskinprovning AB, Box 7035, SE-750 07 Uppsala, Švédsko vykonala dobrovolnú skůšku typu v zastúpení Husqvarna AB. Certifikáty sú číslované:

SEC/10/2276 - 570BTS. SEC/10/2277 - 580BTS

Huskvarna 30.marec 2016

Pe Guuslept

Per Gustafsson, Development manager (Oprávnený zástupca spoločnosti Husqvarna AB a zodpovedný za technickú dokumentáciu.)

OBJAŠNJENJE ZNAKOVA

Znakovi

UPOZORENJE! Neoprezna ili nepravilna uporaba stroja može dovesti do ozbiljnih, čak i fatalnih ozljeda korisnika ili drugih.

Sítko nasávaného vzduchu 443

Sítko nasávaného vzduchu
