KULLANIM KILAVUZU 570BTS HUSQVARNA

TR Kullanım kılavuzu 489-508

UYARI! Yanlış veya dikkatsizce kullanıldığında bu makine, kullanan veya başkaları açısından ciddi veya ölümcül yaralanmalara yol açabilecek tehlikeli bir araç haline gelebilir.

Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayíniz.

Her zaman kullanılması gereken malzemeler:

• Gürültüye karşı kulaklık
• Gözlerin koruması onaylanmıştır
Toz riski varken solunum maskesi kullanılmalıdır.

Bu ürün geçerli CE direktiflerine uygundur.

Eldivenler ihtiyaç duyulduğu zaman kullanı labilir.

Üfleyici, geriye sıçrayabilecek nesneleri güçlü bir şekilde fırlatabilir. Bu, önerilen güvenlik donanımı kullanılmazsa ciddi göz yaralanmalarına neden olabilir.

Üfleyici operatörü, insan veya hayvanların 15 metreden daha yakında bulunmamasını

sağlamalıdır. Aynı alanda birden fazla operatör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır.

Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Yakıt pompası.

Çevreye verdiği gürültü emisyonları Avrupa Birliği'nin direktiflerine uygundur. Makinenin emisyonları Teknik bilgiler bölümünde ve etikette belirtilmiştir.

Makina üzerindeki diğer semboller/etiketler kimi pazarlarda onay almak için gerekli özel koşullarla ilgilidir.

Kontrol ve/veya bakım, motor durdurulduktan ve STOP durumuna getirildikten sonra yapılmalıdır.

Her zaman koruyucu eldivenler takılmalıdır.

Düzenli aralıklarla temizlik gerekmektedir.

Gözle bakarak kontrol.

Koruma gözlüğü ve yüz siperi kullanılmalıdır.

Yakít doldurma yeri.

Jikle kolu "açık konumda".

Jikle kolu "kapalı konumda".

İÇİNDEKİLER

İçindekiler Başlamadan önce aşağıdaki konulara

SEMBOLLERİN AÇIKLANMASI

Semboller 489

İÇİNDEKİLER

İçindekiler 490

Başlamadan önce aşağıdaki konulara dikkat ediniz: .... 490

GIRiş

Değerli Müsterimiz, 491

NE NEDİR?

Üfleyicide ne nedir? 492

GENEL GÜVENLIK AÇIKLAMALARI

Genel 493

GİVENLİK AÇIKLAMALARI

Kişisel koruyucu araçlar 495

Makinenin güvenlik donanímí 495

Makinenin güvenlik donanımının kontrol, bakım ve servisi 496

Genel çalışma açıklamaları 497

MONTAJ

Üfleme borusu ve kontrol kolunun monte edilmesi ..... 500

YAKIT KULLANIMI

Çalistirici 501

Yakit ikmali 502

ÇALIŞTIRMA VE DURDURMA

Çalıştırma ve durdurma 503

BAKIM

Genel 504

Karbüratör 504

Susturucu 504

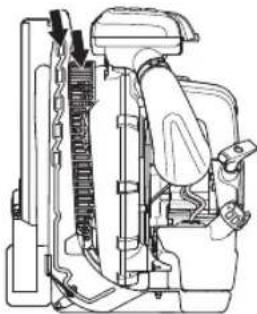

Soğutucu sistem 504

Hava girişi bölmesi 505

Buji 505

Hava filtresi 505

Bakım şeması 506

TEKNİK BİLGİLER

Teknik bilgiler 507

Uygunluk konusunda AB deklarasyonu 508

22

dikkat ediniz:

Kullaním kílavuzunu dikkatle okuyunuz.

UYARI! Kesme işlemini yaparken uzun süre gürültüye maruz kalma, duyma bozukluğuna yol açabilir. Bu nedenle daima onaylanmış bulunan, gürültüye karşı koruma cihazı kullanımız.

UYARI! İmalatçinin izni olmaksızın makinenin orijinal yapısı hiçbir biçimde değiştirilemez. Her zaman orijinal yedek parça kullanılmalıdır. Yetkili olmayan kişiler tarafından yapılan değişiklikler ve/veya orijinal olmayan parçalar, kullanıcı'n yaralanmasına ya da ölümüne neden olabilir.

UYARI! Dikkatsizce ya da yanlış kullanıldığında üfleyici tehlikeli bir araçır ve ciddi, hatta ölümcül yaralanmalara neden olabilir. Bu Kullanım kılayuzunun içeriğini okumanız ve anlamanız son derecede önemlidir.

Husqvarna AB ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

Makine yalnızca çimenlik alanları, bahçe yollarını, asfalt yolları ve benzeri yerleri temizlemek için tasarlanmıştır.

GİRİŞ

Değerli Müşterimiz,

Bir Husqvarna ürünü aldığız için sizi kutlarız. Husqvarna, İsveç Kralı XI. Karl'ın ağızdan dolma tüfek yapımı için Husqvarna nehri kıyısında bir fabrika kurulmasını emrettiği 1689 yıldan bu yana olan birikimin ve geleneğin ürünüdür. Su gücüyle çalışan bir fabrika için Huskvarna nehrinin sularından yararlanmak amacıyla yapılan yer seçimi de son derece mantıklığı. 300 yılı aşkın ömrü süresince Husqvarna fabrikası, odun sobasından modern mutfak malzemelerine, dikiş makinelerine, bisikletlere, motosikletlere kadar birçok farklı ürün imal etmiştir. İlk motorlu çim biçme makineleri 1956 yılında üretilmeye başlandı ve bunun ardından 1959'da zincirli testereler geldi; Husqvarna'nın bugün uzmanlaştığı alan da bu oldu.

Günümüzde artık Husqvarna, en büyük önceliği kalite olan, dünyanın en önde gelen orman ve bahçe ekipmanı üreticisidir. Misyonumuz, ormancılık ve behşeciliğin yanı sıra inşaat sektörü için de motorla çalışan ekipmanlar geliştirmek, üretmek ve pazarlamaktır. Husqvarna'nın amacı, ergonomik, kullanılabilirlik, güvenlik ve çevre koruması konularında da her zaman en önde olmaktır. İste bu nedenle, çalıştığımız bu alanlarda sizlere farklı özellikleri olan ürünler geliştirmiş bulunmaktadır.

Ürünlerimizi kalite ve performans açısından büyük bir memnuniyetle uzun yıllar kullanacağınına inancımız tamdır. Ürünlerimizden herhangi birini satın almanız, gerektiğiğinde profesyonel onarım ve servis hizmetlerine ulaşmanızı sağlar. Makinenizi satın aldığınız yer yetkili bayilerimizden biri değilse, size en yakın servis istasyonunun adresini isteyin.

Dileğimiz, ürünümüzden memnun kalmanız ve uzun yıllar kullanmanızdır. Bu kullanım kılavuzunu değerli bir belge olarak koruyun.' İçinde önerilenleri (kullanım, servis, bakım, vs.) yerine getirerek makinenizin ömrünü uzatabilir ve elden düşme satış değerini artırabilirsiniz.' Bir gün makinenizi satarsanız, yeni sahibine kullanım kılavuzunu da vermeyi ihmal etmeyin.'

Husqvarna ürünlerini kullandığınız için teşekkür ederiz.

Husqvarna AB ürünlerini sürekli olarak geliştirmeye çalışmaktadır, bu yüzden ürünlerin biçim ve görünüşleri konusunda önceden haber vermeksizin değişiklik yapma hakkımız saklıdır.

Üfleyicide ne nedir?

1 Sasi
2 Kayış
3 Motor kapağı
4 Fan muhafazası
5 Hava girişi izgarası
6 Fan
7 Hava temizleyici
8 Çalıştırma tutacağı
9 Yakít deposu
10 Yastık
11 Buji
12 Titreşimden arındirma sistemi
13 Şok ayar kolu
14 Kontrol kolu/Çalıştırma kolu

15 Gaz konumu ayarlı durdurma anahtarı
16 Gaz ayarí
17 Dümen (Aksesuar)
18 Dirsek
19 Kelepçe
20 Esnek hortum
21 Kontrol borusu
22 Kelepçe
23 Ara boru
24 Üfleme borusu
25 Düz uç (Aksesuar)
26 Kullaním kílavuzu
27 Anahtar

492 – Turkish

GENEL GÜVENLIK AÇIKLAMALARI

Genel

ÖNEMLİ!

Makine yalnızca çimenlik alanları, bahçe yollarını, asfalt yolları ve benzeri yerleri temizlemek için tasarlanmıştır.

Kullanmadan önce makineyi genel olarak kontrol edin ve bakım çizelgesini inceleyin.

Yorgun ya da içkili iken ya da görüş, karar verme ve bedensel denetim yeteneklerinizi etkileyebilecek olan bir ilaç almışsanız makineyi asla kullanmayınız.

Kişisel koruyucu araçlar kullaníniz. Kişisel koruyucu araçlar bölümüne bakınız.

Artik orijinal imalatına benzerliği kalmayacak biçimde yapısal değişikliğe uğratılmış bir makineyi asla kullanmayınız.

Hiçbir zaman arızalı bir makineyi kullanmayın. Bu kılavuzda belirtilen güvenlik kontrolleri ile bakım ve servis talimatlarına uyun. Bazı bakım ve servis işlerinin sadece yetkili ve kalifiye teknisyenler tarafından yapılması gerekir. Bakım başlığı altındaki talimatlara bakın.

Çalıştırmadan önce tüm kapak ve siperler takılmalıdır. Elektrik şoku riskini engelleyebilmek için buji kapağının ve ateşleme kablosunun hasarsız olduğundan emin olun.

Üfleyici operatörü, insan veya hayvanların 15 metreden daha yakında bulunmamasını sağlamalıdır. Aynı alanda birden fazla operatör çalışıyorsa en az 15 metrelik güvenlik mesafesi bırakılmalıdır.

Hiçbir zaman makineyi çocukların kullanmasına izin vermeyin.

Kullanım kılavuzu içeriğini anladığından emin olmadan hiçbir kimsenin makineyi kullanmasına izin vermeyin.

Çalışmaya başlamadan önce herhangi bir nesnenin hava giriş bölmesini tıkayıp tıkamadığını mutlaka kontrol edin.

Hava giriş bölmesini asla çıkarmayın.

Acil bir durumda, bel ve göğüs kemerini açarak makineyi vücudunuzdan çözün ve arkaya bırakın.

Her zaman yerel yetkililere başvurun ve aşağıdaki uygulanabilir direktifleri izlediğinizden emin olun.

Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Motor çalışırken bujiye veya ateşleme kablosuna asla dokunmayın.

UYARI! Bu makine, çalışması sırasında bir elektromanyetik alan oluşturur. Bu alan, bazı koşullarda aktif veya pasif tubbi implantlarda girişime neden edebilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tubbi implantlar takılı kişilerin, bu makineyi çalıştırmadan önce doktorlarına ve tubbi implant üreticisine danışmanlarını öneririz.

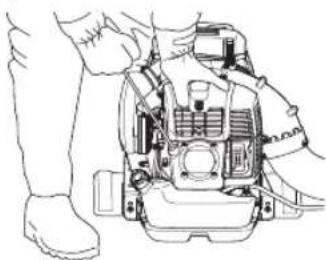

Çalıştırma

• Kapalı yerde makineyi asla çalıştırmayınız. Egzos dumanları tehlikeli olabilir.
• Etrafınızı gözlemleyip hiçbir insanın veya hayvanın üfleyici ile temasa geçemediğinden emin olun.
• Makineyi yere koyun, makine gövdesini sol elinizle yere doğru basın (NOT! Ayağınızla değil). Çalıştırma kolunu sağ elinizle kavrayıp ardından hızlı ve düz bir şekilde çekin.

• Yakıt tankını, doldurucu koruyucusu ile beraber kullanımız.
• Motor çalışır durumdayken asla yakıt ikmali yapmayınız. Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.
• Yakıt ikmali ve yakıt karıştırma sırasında havalandırma konusuna özen gösteriniz (benzin ve ikili yağ).
• Derinizin yakıtlatemas etmesinden kaçınınız. Yakıt, deride tahrişlere yol açar ve aynı zamanda insanın derisinin renginin değişmesine neden olur.
• Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız.

- Aşağıdaki durumlarda makineyi asla çalıştırmayınız:

• Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.
• Eğer yakıt döküntüsü size veya elbisenize bulaşırsa, hemen elbisenizi değiştiriniz. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini hemen yıkayınız. Yakıt döküntüsü ile temas eden vücudunuzun bölümlerini sabun ve suyla yıkayınız.
• Yakıt sízdirıyorsa. Depo kapağı ve yakıt kablolarında sızma olup olmadışını düzenli olarak denetleyiniz.

Turkish - 493

GENEL GÜVENLIK AÇIKLAMALARI

Taşıma ve saklama

• Makineyi ve yakıtı, kıvılcım ve alev sızıntısı riskinin olmadığı, örn: elektrik makinelerinin, elektrik motorlarının, elektrik kontażının/elektrik düğmesinin veya ısı dağıtım merkezlerinin bulunmadığı ortamlarda muhafaza ediniz ve taşıyınız.
• Yakıtın taşınması ve korunmasında yalnızca özel olarak tavsiye edilen ve onaylanmış bulunan araçlar kullanılacaktır.
• Makinenin uzun süre koruması durumunda, yakıt tankı, mutlaka boşaltılmalıdır. En yakındaki benzin istasyonu ile temasa geçerek elinizdeki benzin fazlasını ne yapmanız gerektiğini sorunuz. Yakıt tankını boşaltın ve tüm yakıt boşaltılana kadar primere basın. Bujiyi çıkarın ve silindirin içine bir kaşık 2 zamanlı motor yağı koyun. Motoru birkaç kez döndürün, ardından bujiyi yerine takın.
• Makinenin iyice temizlenmiş olmasına ve onu uzun süreli koruma altına almadan önce tümüyle yetkili servisin denetiminden geçmiş olmasına özen gösteriniz.
• Nakliye sırasında makineyi emniyete alın.
• Makineyi kuru, serin, iyi havalandırılan ve tozsuz bir yerde saklayın. Makineyi çocukların ulaşamayacağı bir yerde saklayın.

UYARI! Yakıtı taşırken çok dikkatli olunuz. Patlama ve yanma riskinin olabileceğini düşününüz.

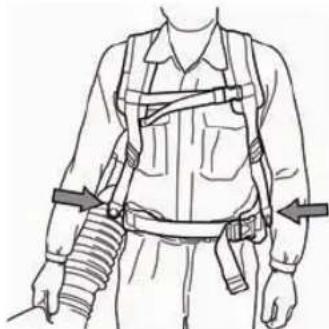

Kayışın ayarlanması

UYARI! Makineyle çalışılırken taşıma askısı daima kullanılmalıdır. Taşıma askısı kullanılmazsa güvenli bir şekilde manevra yapamazsız ve bu, sizin veya diğer kişilerin yaralanmasına neden olabilir.

Bel kemeri ve göğüs kemerinin düğmelerinin kapalı olduğundan ve doğru şekilde ayarlandığından emin olun.

Kapatılmamış kemerin sıkışma ya da makinenin fanına çekilme riski vardır.

Makineye çok uygun olarak yerleştirilen bir kayış kesme işlemini önemli ölçüde kolaylaştırır. Kayışı en iyi çalışma

randımanı alacak şekilde ayarlayınız. Kayışı, iyice gererek, her iki dingildeki ağırlığın eşit olmasını sağlayınız.

Basıncın omuzlara eşit dağılmasını sağlamak için yan askıları gerektiği şekilde sıkın.

Kalça askısını kalçanın üstüne, karmınızdan çok uzakta olmayacak şekilde yerleştirin. Kalçanızın üzerinde üfleyici dayanağının ağırlığını hissedecek şekilde kalça askısını sıkın. En iyi çalışma pozisyonunu bulmak için göğüs kemerini sıkın ve ayarlayın.

GİVENLİK AÇIKLAMALARI

Kişisel koruyucu araçlar

UYARI! Makineyi her kullandığınızda, onaylanmış kişisel koruyucu araçlar kullanmalisiniz. Kişisel koruyucu araçlar sakatlanma tehlikesini ortadan kaldıirmasalar da, herhangi bir kazanın meydana gelmesi durumunda yaralanma derecesini azaltırlar. Uygun kişisel koruyucu araçlar seçmekte satıcínizin yardımını isteyiniz. Makineyi kullanmadan önce kullanım kılavuzunu iyice okuyarak içeriğini kavrayınız.

UYARI! Gürültüye karşı koruma cihazı kullanılırken, uyarı sinyallerine ve seslerine karşı daima dikkatli olunuz. Motor durdurulduktan hemen sonra, gürültüye karşı koruma cihazını çıkartınız.

- Eldivenler ihtiyaç duyulduğu zaman kullanı labilir.

- Gürültüye karşı koruma cihazı, yeterli bir susturucu etkisi sağlıyorsa kullanılmalıdır.

- Daima onaylanımı ş bulunan göz koruma cihazları kullanı lmalı dı r. Miğferin ön parçası nda kullanı lan koruma gözlüğü de mutlaka onaylanımı ş olmalı dı r. Koruma gözlüğünün onaylanımı ş olması demek, ABD'nin ANSI Z 87.1. standartları na veya AB ülkelerinin EN 166 standartları için aranan şartlara uygun olması anlamı na gelir. Fırlayan dallar veya nesneler göze zarar verebilir.

- Kaygan olmayan ve sağlam çizmeler kullanınız.

- Her zaman kalın, uzun pantolon; çizme, eldiven ve uzun kollu gömlek giyin. Döner parçalara çekilen nesnelerin yaralanmaya neden olması riskini azaltmak için bol giysiler, eşarplar, takılar vb. eşyalar kullanmayın. Saçınızı omuzlarınızdan aşağı inmeyecek şekilde toplayın.

- Toz riski varken solunum maskesi kullanılmalıdır.

- İlk yardım çantası her zaman kolay ulaşılır bir yerde olmalıdır.

Bu bölümde, makinenin güvenlik donanımı konusunda ayrıntıların neler olduğu, bunların hangi işlevlere sahip bulunduğu ve doğru çalışıp çalışmadığına emin olmak için kontrol ve bakımının nasıl gerçekleştirilleceği açıklanmaktadır. Bu teçhizatın makinenin neresinde olduğunu görmek için Ne nedir? bölümüne bakınız.

UYARI! Güvenlik teçhizatı işlemeyen bir makineyi asla kullanmayınız. Bu bölümde sıralanan denetim, bakım ve servis ile ilgili açıklamalara uyunuz.

Stop düğmesi

Stop düğmesi, motoru durdurmak için kullanılır.

İnceleme ve bakım gerçekleştirmek için ateşleme kablosunu ve bujiyi çıkarın.

GİVENLİK AÇIKLAMALARI

Titreşimden arındirma sistemi

Makineniz, elden geldiğince, titreşimsiz ve kolay bir kullanım için tasarlanmış bir titreşimden arındırma sistemi ile donatilmiştir.

UYARI! Titreşimlere maruz kalmak, kan dolaşımı bozukluğu bulunan kişilerde, kan damarı veya sinirsel hastalıklara neden olabilir. Titreşimden meydana gelen herhangi bir rahatsızlık durumunda, doktora gidiniz. Örnn: bu tür semptomlar, uyuşukluk, duyarlılığını yitirme, gıdıklanmalar, batmalar, ağrılar veya normal gücünü yitirme, derinin yüzeyinin veya renginin değişimi gibi ortaya çıkabilmektedir. Bu tür semptomlar ahşa geldiği şekilde, parmaklarda, ellerde veya bileklerde görülür. Düşük ısıda riskler daha fazla artabilir.

Susturucu

Susturucu, olanak elverdiğince, motor saçıntılarından kullanıcıyı korumak üzere ve sesin düzeyini düşürmek için yapılmıştır.

Sıcak ve kuru iklime sahip ülkelerde azımsanmayacak kadar önemli derecede yangın riski bulunmaktadır. Sonuç olarak susturucuya, susturucu içine monte edilen kıvılcım önleyici izgara yerleştirdik.

Susturucular açısından, kullanım kılavuzunda belirtilen denetim, bakım ve servisi yerine getirmeniz büyük önem taşımaktadır. Makinenin güvenlik donanımının kontrol, bakım ve servisi adlı bölümdeki talimatlara bakınız.

UYARI!

Düşününı: Makinenizin motorundan dışarıya atılmış olan gaz kolmonoksid gazı içermektedir ve kolmonoksid zehirlenmesine neden olabilir. Bu nedenle makineyi asla evin içinde veya hava sirkülasyonunun çok az olduğu yerlerde çalıştırmayınız ve kullanmayınız.

Egzos dumanları sícaktir ve yangına neden olabilecek kívılcımlar da taşıyabilmektedir. Bu nedenle hiçbir biçimde makineyi kapalı yerde ve kolay tutuşabilir maddelerin yakínında çalıştırmayınız!

UYARI! Susturucunun içinde kanserojen olabilecek kimyasal maddeler bulunmaktadır. Susturucunun hasar görmesi durumunda bu maddelere temas etmeyin.

Makinenin güvenlik donanımının kontrol, bakım ve servisi

UYARI! Makinenin her türlü servis ve onarımı özel eğitim gerektirmektedir. Bu, özellikle makinenin güvenlik donanımıyla ilgilidir. Eğer makineniz aşağıdaki listede yer alan denetimlerden herhangi birinde takflırsa, servis atelyenize başvurunuz. Ürünlerimizden herhangi birini satın aldığınızda, profesyonel tamir ve servis sunacağımızı garanti ederiz. Makineyi size satan satıcı servis satıcısı değilse, en yakın servis temsilcisinin adresini vermesini isteyiniz.

Stop düğmesi

- Motoru çalıştıriniz ve stop düğmesi stop durumuna getirildiğinde motorun durduğunu denetleyiniz.

GİVENLİK AÇIKLAMALARI

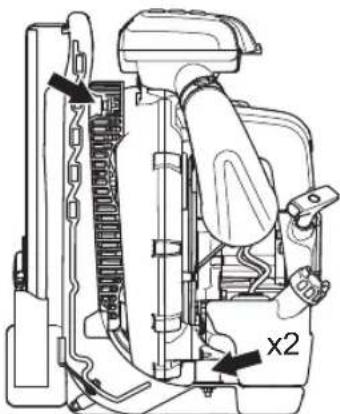

Titreşimden arındirma sistemi

- Vibrasyon önleme ünitelerini, çatlaklar ve deformasyonlar bakımından düzenli olarak kontrol edin. Hasarlıysalar değiştirin.

x2

- Titreşim engelleyici cihazın tam olduğunu, sabit ve sağlam olarak sıkıca bağlı olduğunu kontrol ediniz.

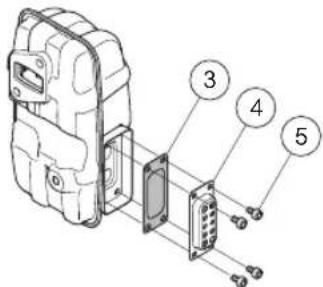

Susturucu

- Susturucusu aşınmış bir makineyi asla kullanmayınız.

- Susturucunun makinenin içine oturmuş olduğunu düzenli olarak denetleyiniz.

- Makinenizdeki susturucuda bir kıvılcım önleyici izgara bulunur ve düzenli olarak temizlenmesi gerekir. Bakım bölümünde Susturucu başlığına bakın. Tıkalı bir izgara, motorun aşırı ısınmasına ve ciddi hasara neden olabilir.

Kıvılcım koruyucu ağı bozuk bulunan bir eksozu kesinlikle kullanmayınız.

UYARI! Bozuk güvenlik gereçlerine sahip bir makineyi asla kullanmayınız. Bu bölümde belirtilen kontrolleri ve bakım önlemlerini uygulayınız. Makineniz bu denetimlerden herhangi birisinde takılirsa onarım için servis ajaníniza başvurunuz.

Hava filtresi

Yaprak üfleyiciyi asla hava filtresi olmadan veya hasarlı ya da deforme olmuş filtre elemanı ile kullanmayın. Filtrelenmemiş, tozlu hava motoru hızla kullanılamaz hale getirebilir.

Genel çalışma açıklamaları

ÖNEMLİ! Bu bölümde, üfleyicileri kullanırken uyulması gereken temel güvenlik kuralları açıklanmıştır. Cihazın kullanılması esnasında, emin olmadığıınız herhangi bir durumla karşılaşırsanız bir bilirkişiye danışınız. Bu durumda satıcıyla veya servisinizle temasa geçiniz. Yeterli derecede kaliteli olmayan ve çok zor ustalık gerektiren ürünleri kullanmaktan kaçınız.

Çevredeki insanları rahatsız etmemek için akşamın geç saatleri veya sabahın erken saatleri gibi uygun olmayan zamanlarda makineyi kullanmaktan kaçının. Aynı anda kullanılan ekipman ünitesi sayısını sınırlandırarak gürültü düzeyini azaltın. Çevrenize olabildiğince az rahatsızlık vermek için temel talimatları okuyun ve izleyin.

• Üfleyiciyi mümkün olan en düşük gazda kullanım. Makineyi tam gazda kullanmak nadiren gerekir birçok iş yarım gazda yapılabilir. Düşük gaz daha az gürültü ve daha az toz anlamına gelir, toplanan/taşınan çöplerin kontrol altında tutulmasını da kolaylaştırır.
• Yere yapışmış çöpleri ayırmak için tırmık veya süpürge kullanın.
• Üfleyicinin ağzını yere olabildiğince yakın tutun. Hava akımını yere olabildiğince yakın tutmak için üfleme borusunu boydan boya kullanın.
• İşiniz bittikten sonra temizlik yapın. Çöplerin başka bir bahçeye gitmediğinden emin olun.
• Gereksiz gürültüden kaçınmak için makineyi normal çalışma saatlerinde kullanın. Sabah erken veya gece geç çalışmayın.

UYARI! Çevrenize dikkat edin. Çalıştığımız alana yaklaşan bir kişi olursa bu kişi güvenli mesafede oluncaya kadar gaz kontrolünü en düşük gaza ayarlayın. Üfleyiciyi insanlara, hayvanlara, oyun alanlarına, açık pencerelere, arabalara vs. doğrultmayın.

GİVENLİK AÇIKLAMALARI

Temel güvenlik kurallarí

• 15 metre olan çalışma alanında hiçbir yetkisiz kişi ya da hayvan bulunmamalıdır.
• Yakıt doldurmadan önce motorun soğumasını bekleyin.
• Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.
• Makine tutuşursa ya da makineyi bırakmanızı gerektiren başka bir acil durum oluşursa taşıma askısı kayışlarını açın ve makineyi arkaya doğru düşecek şekilde bırakın.
• Güçlü hava akımları, nesneleri geriye sıçratarak ciddi göz yaralanmalarına neden olabilecek kadar hızlı hareket ettirebilir.

• Püskürtülen havayı insanlara veya hayvanlara doğrultmayın.
• Aksesuarları veya diğer parçaları takmadan ya da sökmeden önce motoru durdurun.
• Kötü hava koşullarında çalışmaktan kaçíniniz. Örneğin yoğun sis, kaygan zemin, ağacın düşme yönünü etkileyecek hava koşulları v.b. Kötü havalarda çalışmak yorucu olur ve tchlikeli durumlar oluşturabilir, örneğin, kaygan zemin.
• Tozlu alanları hafifçe ıslatarak veya sprey ekipmanı kullanarak üfleme zamanını en aza indirin.
• Hareket edebilme ve ayakta durabilme olanağinizin olmasına özen gösteriniz. Olası engellere (kök, taş, dal, çukur v.b.) dikkat ediniz. Kapalı bir arazide çalışırken çok dikkatlı olunuz.

- Makinenin motorunu, kullanmadığınız zaman ve yanında bulunmadığınız zaman çalışır vaziyette bırakmayınız.

• Makinenizin motorundan dışarıya atılmış olan gaz kolmonoksid gazı içermektedir ve kolmonoksid zehirlenmesine neden olabilir. Bu nedenle makineyi asla evin içinde veya hava sirkülasyonunun çok az olduğu yerlerde çalıştırmayınız ve kullanmayınız.
• Üfleyici merdivende, iskelede veya çatı gibi yüksek yerlerde kullanılmamalıdır. Bu gibi yerlerde kullanılması, ağır yaralanmalara yol açabilir.

- DİKKAT! Herhangi bir kaza durumunda, yardım olmadan asla bir daha makineyi çalışturmayınız.

Çalışma tekniğinin temeli

UYARI! Fırlayan nesnelere karşı dikkatlı olun. Her zaman koruyucu gözlük takın. Taşlar, çöpler vs. gözlere fırlayabilir ve körliğe ya da ciddi yaralanmaya neden olabilir. Yetkisiz kişileri yaklaştırmayın. Çocuklar, hayvanlar, çalışmanızı izleyenler ve yardımcı kişiler, 15 metrelik güvenlik bölgesinin dışında tutulmalıdır. Herhangi bir kimse yaklaşırsa makineyi derhal durdurun.

UYARI! Motor kapağındaki egzoz gaz çıkışı duvar ve/veya başka bir engelle kapatılmışsa üfleyiciyi çalıştırmayın; böyle bir durumda makine zarar görebilir. Çalışma sırasında bu tür engellerin en az 50 cm uzağında çalıştığınızdan emin olun.

UYARI! Temizlik öncesinde her zaman makineyi durdurun.

• Bu üfleyici sırt çantası tipindedir ve çalışma sırasında omuzda taşıma askısıyla taşınır. Sağ elle borunun üzerindeki kol kullanılarak çalıştırılır ve kontrol edilir.
• Püskürtülen havanın hızı, gaz tarafından kontrol edilir. İlgili göreve en uygun hızı seçin.

Gaz konumunu 'durdurma anahtarı' ile ayarlayabilirsiniz, böylece üfleyiciyi kullanırken parmağınızı her zaman gaz

GİVENLİK AÇIKLAMALARI

üzerinde tutmanız gerekmez. Tamamen kontrol sağlandığında tam gaz elde edilir.

- Hava girişinin yaprak, çöp vb. ile engellenmediğini kontrol edin. Tıkanmış hava girişi, makinenin üfleme kapasitesini azaltıp motorun çalışma ısısını yükseltercek motorun arızalanmasına neden olabilir. Motoru durdurun ve nesneyi çıkarın.

• Rüzgar yönüne dikkat edin. İşinizi kolaylaştırmak için rüzgar yönünde çalışın.
• Büyük yığınları taşımak için ufleyiciyi kullanmak zaman alır ve gereksiz gürültü yaratır.
  • Dengenizi iyi sağlayın ve yere sağlam basın.
• İşiniz bittiğinde makineyi dikey koyarak saklamalısınız.

MONTAJ

Üfleme borusu ve kontrol kolunun monte edilmesi

- Üfleyiciyi ve kontrol borusunu esnek hortumla bağlayın. Esnek hortumun iki ucunu da yerine sabitleyin. Birlikte verilen donanımı kullanın.

Montajı kolaylaştırmak için boruları az miktarda yağlayın.

- Kol tutucuyu kontrol borusuna sabitleyin ve tutucunun üzerindeki düğmeyi sıkın. Kol tutucunun kontrol borusu üzerindeki kabarıklıkla aynı hizada olduğundan emin olun.

• Rahat çalışma pozisyonunu bulmak için konumu ve açıyı ayarlayın ve sıkın.
• Kabloları esnek hortuma sabitlemek için kelepçeyi kullanın.

- Düz boruyu ve boru ucunu bağlayın. Boruları birbirlerine itin ve çevirerek kilitleyin.

Aksesuar

Dümen

Orta boruyu sökün. Düğmeyi tutucudan sökün ve tutucuyu tutucu borusuna itin. Düğmeyi monte edin ve sıkın.

Orta boruyu monte edin.

- Daha yüksek hava hızının gerekmesi durumunda, yuvarlak üfleme borusunun yerine düz nozul takılır.

DİKKAT! Makine, iki zamanlı bir motorla donatılmış olup, her zaman benzin ve iki zamanlı motor yağı karışımı kullanılarak çalıştırılmalıdır. Doğru karışımın elde edilebilmesi için karıştırılacak yağ miktarının hassas şekilde ölçülmesi önemlidir. Az miktarda yakıt karıştırılıyorsa, küçük yanlışlıklar bile karışimdaki oranları belirgin şekilde etkileyebilir.

UYARI! Yakitla uğraşirken iyi bir havalandírmaya özen gösteriniz.

Benzin

DİKKAT! Daima yağ kırışıgı bulunan kaliteli benzin (en az 90 oktan) kullanınız.

• Tavsiye edilen en düşük oktan sayısı 90'dır. Eğer motor, 90 oktandan daha az bir benzinle sürülüyorsa buna vurma adı verilir. Bu durum motorun ısının artmasına ve bunun sonucunda da motorda bozulmalara neden olur.
• Sürekli yüksek devirde yapılan çalışmalarda yüksek sayıda oktan bulunan yakıt kullanılması tavsiye edilir. İyi kalite kurşunsuz benzin kullanın.

Husqvarna alkilat yakit

Husqvarna, en iyi performansı sağlamak için Husqvarna alkilat yakıt kullanılmasını önerir. Husqvarna alkilat yakıt tüm marketlerde satılmaz.

Etanol karışımlı yakıt E10 kullanılabilir (maks %10 etanol karıştırılabilir). E10'un üzerindeki etanol karışımlarının kullanılması, motorun zarar görmesine yol açabilecek şekilde yetersiz çalışmaya neden olabilir.

İki-strok yağı

• En iyi sonucu ve performansı sağlamak için, iki-strok motorlar düşünülerek üretilmiş olan HUSQVARNA iki-strok yağını kullanınız. Karışım 1:50 (%2).
• Eğer HUSQVARNA çift yoğunluklu yağ bulamazsanız, hava soğutuculu motorlar için imal edilmiş olan yüksek kaliteli başka bir çift yoğunluklu yağ kullanılmalıdır. Yaş seçimi için acentanıza başvurunuz.
• Su soğutucu dışarı motorları için imal edilmiş olan çift yoğunluklu yağları kesinlikle kullanmayınız.
• Dört çekişli motorlar için imal edilmiş olan yağları kesinlikle kullanmayınız.
• Karıştırma oranı HUSQVARNA iki zamanlı yağ içeren 1:50 (%2).

Benzin, litre İki-strok yağı, litre
	2% (1:50)
5 0,10
10 0,20
15 0,30
20 0,40

Karisim

• Benzin ve yağı her zaman, benzin için uygunluğu onanmış, temiz bir kapta karıştırınız.
• Her zaman, karıştırılacak olan benzinin yarısíní karıştırarak işe başlayınız. Daha sonra yağın tümünü dökünüz. Yakıt karışımíní katıştırınız (çalkalayınız). Daha sonra geri kalan benzini dökünüz.
• Makinenin yakıt deposu dolmadan önce yakıt karışımını özenle katıştırınız (çalkalayınız).

• Bir aylık bir ihtiyaçtan daha fazla yakıt karıştırmayınız.
• Eğer makine uzun bir süre kullanılmayacaksa yakıt deposu boşaltılıp temizlenmelidir.

YAKIT KULLANIMI

Yakít ikmali

UYARI! Aşağıdaki önlemler yangın olasiliğiní azaltir.

Yakıt dolumunu iyi havalandırılan bir alanda yapın. Yakıt dolumunu kesinlikle kapalı mekânlarda yapmayın.

Yakıtın yakínında sigara içmeyiniz ve/veya sıcak bir cisim bulundurmayınız.

Motor çalışırken yakıt ikmali yapmayınız.

Yakıtı doldurmadan önce motoru durdurun ve motorun soğumasını bekleyiniz.

Yakıt doldururken, olası bir fazla basıncin yavaşça kaybolması için depo kapağiní yavaşça açınız.

Yakıt ikmalinden sonra depo kapağını iyice sikiştırarak kapatınız.

Eğer motorun yakıt tankına doldurduğunuz yakıttan, yakıt döküntüsü varsa: Dökülen bütün yakıtı siliniz ve kalan benzinin buharlaşmasını bekleyiniz.

Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın.

- Makineyi çalıştırmadan önce, yakıt ikmal yerinden en az 3 m uzaklaşınız.

• Yakıt deposunun kapağını kurulayınız ve temizleyiniz. Yakıt deposunun çevresindeki kirler çevre kirliliğine neden olur.
• Yakıt deposunu tam olarak doldurmadan önce kabı sallayarak tam olarak karıştığından emin olunuz.
• Her kullanımdan önce yakıt seviyesini kontrol edin ve yakıtın genişmesi için yer bırakın, çünkü motordan ve güneşten gelen ısı yakıtın genişip taşmasına neden olabilir.

502 – Turkish

ÇALIŞTIRMA VE DURDURMA

Çalıştırma ve durdurma

UYARI! Başlamadan önce mutlaka makineyi doldurma alanından ve kaynağından uzaklaştırın. Makineyi düz bir yüzeye yerleştirin.

Yetkili olmayan kişi veya kişilerin çalışma alanına girmemesine özen gösteriniz, aksi takdirde bu insanların yaralanmaları riski almış olursunuz. Güvenlik mesafesi 15 metre

Makine yalnızca tam tasarımı içinde çalıştırılabilir. Makine tüm korumalar takulmadan çalıştırılırsa yaralanma riski vardır.

Soğuk motor

Ateşleme: Başlangıç noktasıyla "stop" ilişkisini kurunuz. Yaklaşık üçte bir oranında açık olsun.

(1) (2) (3) (4)

1 Tam gaz

2 Yaklaşık üçte bir oranında açık olsun.

3 Boşta çalışma hízí

4 Stop düğmesi

Durdurma anahtarının tam gaz konumuna getirilmesine izin verilmez.

Jikle: Jikleyi jikle durumuna getiriniz.

Yakıt pompası: Yakıt pompasının kauçuk torbasına, yakıt dolmaya başlayıncaya kadar defalarca basımız. Kauçuk torbanın tamamen dolmasına gerek yoktur.

Sícak motor

Soğuk motor için başlatma talimatının aynısını kullanın, ancak jikleyi jikle konumuna getirmeyin.

Çalıştırma

Makinenin gövdesini toprağa doğru sul clinizle bastırınız (DİKKAT! Kesinlikle ayağınızla basmayınız!) Başlama kolunu tutunuz, başlama halatını sağ clinizle size bir karşı koyma hissedinceye kadar yavaşça dışarıya doğru çekiniz (başlama çengelleri içeri doğru tutulur) ve daha sonra ani ve sert hareket ediniz.

Çalıştırma ipini hiçbir zaman elinize dolamayınız.

Motor çalışmana kadar ipi çekmeye devam edin. Motor çalıştığında, jikle kontrolünü çalışma konumuna getirin.

DİKKAT! Çalıştırma ipini tümüyle dışarı doğru çekmeyiniz ve tümüyle dışarı doğru çekilmiş durumdayken elinizden bírakmayınız. Bu durum, makinenin arızalanmasına yol açabilir.

Motor çalıştığı anda (boşta çalışırken bile) hava gönderilir.

Motor, birkaç denemeden sonra aşırı boğma nedeniyle çalışmadığında, jikleyi açıp ipi tekrar tekrar çekin.

Gaz kontrolüyle gereken motor hızını ayarlayın.

(1) (2) (3) (4)

I Tam gaz
2 Yaklaşık üçte bir oranında açık olsun.
3 Boşta çalışma hízí
4 Stop düğmesi

Stop

Durdurma düğmesini stop konumuna getirdiğinizde motor durur.

İnceleme ve bakım gerçekleştirmek için ateşleme kablosunu ve bujiyi çıkarın. Vücudunuzun tüm bölümlerini sıcak yüzeylerden uzakta tutun.

Karbüratör

Rölanti hızının ayarlanması

Bazı ayarlamaları yapmadan önce, hava filtresinin temiz olduğundan ve hava filtresi kapağı nın tam olarak oturmuş olduğundan emin olunuz.

Fabrika rölanti ayarı 2000 devir/dakikadır. Rölantinin ayarlanması gerekiyorsa karbüratörün üst kenarındaki ayar vidasını kullanın.

Susturucu

Susturucu, gürültü düzeyini azaltmak ve gaz artıklarını kullanıcidan uzak tutmak üzere yapılmıştır. Gaz artıkları yüksek isiya sahiptir ve egzosun kuru ya da yanabilir bir materyale çevrilmesi durumunda, yangın tehlikesine neden olabilecek kívilcımlar taşır.

Susturucu, özel bir kıvılcım önleyici izgara ile donatılmıştır. Kıvılcım önleyici izgara, ayda bir kez temizlenmelidir. Bu işlem, en iyi tel fırça ile yapılır.

Kıvılcım önleyici ızgarayı çıkarmak için aşağıdaki sırayla işlemleri gerçekleştirin:

• Egzoz kanalını (4, 5) sökün.
- Kılıcım önleyiciyi (3) sökün.
- Kılıçüm önleyici izgarayı sökün ve bir tel fırça kullanarak temizleyin. Arızalıysa kılıçüm önleyici izgarayı değiştirin.

DİKKAT! Makineyi, kötü bir durumda bulunan bir eksozla asla beraber kullanmayınız. Susturucunun eksiksiz olduğunu ve

doğru şekilde sabitlendiğini düzenli olarak kontrol edin. (1), (2) Vidalari sıkıştırın. 8-10Nm

Kıvılcım önleyicinin ve egzoz kanalının yerine, doğru şekilde vidalanıp vidalanmadığını kontrol edin (5). 2-3 Nm'ye sıkın.

UYARI! Susturucu, kullanım esnasında çok sıcakır ve durdurulduktan sonra da bu sıcaklık bir süre devam eder. Bu, ayrıca rölantide de uygulanmaktadır. Temas, ciltte yanıklara neden olabilir. Yangın riskini unutmayım!

Soğutucu sistem

Elden geldiğince alçak bir çekiş isisi tutturabilmek için makine bir soğutucu sistem ile donatılmıştır.

Soğutucu sistem, aşağıdaki parçalardan meydana gelmektedir:

- Silindirdeki soğutucu borular.

• Hava girişi bölmesi

Soğutucu sistemi, haftada bir kez; daha olağanüstü koşullarda ise daha sık olmak üzere fırçayla temizleyiniz. Kirli ya da temizlenmeden yerine konulmuş bir soğutucu sistem, bıçkínin aşirî isinmasına ve silindir ile kömürün arızalanmasına yol açar. Nozulların tıkalı olup olmadıklarını kontrol edin.

Yaprak veya çöp gibi nesnelerin, hava girişinin alt kısmı dahil herhangi bir kısmını tıkayıp tıkamadığını kontrol edin.

Tıkanmış hava girişi, makinenin üfleme kapasitesini azaltıp motorun çalışma ısısını yükselterek motorun arızalanmasına neden olabilir. Motoru durdurun ve nesneyi çıkarın.

UYARI! Bölme yerinde değilse üfleyiciyi asla kullanmayın. Kullanmadan önce bölmenin yerinde ve hasarsız olup olmadığını kontrol edin.

Buji

Aşağıdaki durumlar bujinin kondisyonunu etkiler:

• Yanlış ayarlanmış bir karbüratör.
• Yakıttaki hatalı bir yağ (az veya çok) karışımı motora zarar verir.
• Kirli bir hava filtresi.

Bu faktörler bujinin elektrotlarında artıklara yol açar ve çekiş bozuklukları ile çalıştırma zorluklarına neden olabilir.

Bujileri dışkı sı mdaki temizliğini yapı nı z. Bujileri sökerek elektrik mesafesini kontrol ediniz. Mesafeyi 0,6-0,7 mm ye ayarlayı nı z veya bujileri değiştiriniz. Bunun için bujiler kı smı na bakı nı z radyo arı zası.

0,6-0,7 mm

DİKKAT! Her zaman önerilen buji tipini kullanınız! Yanlış buji, kömür/silindir tahribine neden olur.

Hava filtresi

Aşağıdakilerden kaçınmak için hava filtresi toz ve kirden arındırlimalı ve düzenli olarak temizlenmelidir:

• Karbüratör arızaları.
• Çalıştırma sorunları.
• Motor gücünün azalması.
• Motor parçalarında gereksiz aşınması
• Anormal ölçüde fazla yakıt tüketimi.

Her 40 saatlik çalı şmadan sonra filtreyi temizleyiniz veya bu işlemi tozlu çalı şma koşulları na göre daha si k uygulayı ni z. Susturucu, silindir gibi parçaların üzerindeki sıcak yüzeylere temas etmekten kaçının. Temas edilmesi halinde ciltte yanık oluşabilir.

Hava filtresinin temizlenmesi

- Hava filtresi kapağını tutan dört sabitleyiciyi gevşetin ve filtreyi çıkarın. Ön filtreyi ılık sabunlu suyla yıkayın.

Hava filtresini temizleyiniz. Filtreyi sert bir yüzeye vurarak temizlemeyin. Bu şekilde filtreniz zarar görebilir. Kağıt filtre hala kirliyse yenisiyle değiştirilmesi gerekir.

Hava filtresini temizlemek için kesinlikle yağlı çözücüler kullanmayın.

Uzun süre kullanılmış bir hava filtresinin büsbütün temizlenmesi olanaksızdır. Bundan ötürü filtre, düzenli aralıklarda yenisiyle değiştirilmelidir. Bozuk bir hava filtresi kesinlikle değiştirilmek zorundadır.

- Hava filtresini ve hava filtresi kapağını yerine takın.

BAKIM

Bakım şeması

Aşağıda, genel bakım konusunda bazy açıklamalar bulunmakadır. Daha fazla bilgiye gereksinim duyuyorsanız o taktirde servisinizle görüşünüz.

Bakim Günlük bakım Haftalık bakım Aylık bakım
Makinenin dış kısmını temizleyin. X
Gaz kontrolü fonksiyonlarının güvenli şekilde çalışıp çalışmadığını gözden geçirin.	X
Makinenin durdurma düğmesinin çalışıp çalışmadığını kontrol ediniz. X
Hava filtresini temizleyiniz. Gerektiğinde değiştiriniz. X
Vidaların ve somunların sıkışma durumlarını denetleyiniz. X
Motordan, depodan veya yakıt hatlarından yakıt sızıntısı olup olmadığını kontrol edin.	X
Yakıt filtresinde kirlenme olup olmadığını ve yakıt hortumunda çatlak veya başka kusurlar olup olmadığını kontrol edin. Gerekirse değiştirin.	X
Susturucunun kıvılcım hapsedici ağını temizleyiniz veya değiştiriniz (yalnız katalizör sistemi olmayan susturucular için geçerlidir.)	X
Hava giriş bölmesinin tüm taraflarının tıkalı olup olmadığını kontrol edin.	X
Motor çalıştırma cihazı (halatıyla beraber) kontrol ediniz. X
Titreşim yalıtıcıflarínin arızalı olup olmadıklarını denetleyiniz. X
Bujileri dışkı sı mdaki temizliğini yapı mı z. Bujileri sökerek elektrik mesafesini kontrol ediniz. Mesafeyi 0,6-0,7 mm ye ayarlayı mı z veya bujileri değiştiriniz. Bunun için bujilerkı smı na bakı mı z radyo arı zası .		X
Makinenin soğutma sistemini temizleyin. X
Karbüratörü dış kısımda temizleyiniz ve kirlerini boşaltınız. X
Tüm kabloları ve bağlantıları denetleyiniz. X
Bujileri değiştiriniz. Bunun için bujiler kısmına bakınız radyo arızası. X
Susturucunun kıvılcım hapsedici ağını (yalnız katalizatör sistemi bulunan susturucular için geçerlidir) kontrol ederek temizleyiniz.			X
Yakıt tankını temizleyiniz.			X

TEKNİK BİLGİLER

Teknik bilgiler

Teknik bilgiler 570BTS 580BTS

Motor

Silindir hacmi, cm ^3 65.6 75.6

Boşta çalışma deviri, rpm 2000 2000

ISO 8893 uyarınca azami motor çıkışı, kW/dev/dak

Katalizatör eksoz Hayır Hayır

Devir sayısı düzenleyicisi, diş sistemi Evet Evet

Ateşleme sistemi

Buji NGK NGK CMR7H CMR7H

Elektrot aralığı, inç/mm 0,6-0,7 0,6-0,7

Yakıt yağlama sistemi

Ağırlığı, yakıtsız, kg 11,2 11,8

Gürültü emisyonları

(1 nolu dipnota bakíniz)
Ses gücü düzeyi, ölçülmüş dB(A) 110	111
Ses gücü düzeyi, garantili L_WA dB(A)	110 112

Ses düzeyi

(2 nolu dipnota bakınüz)
EN15503 dB(A)'ya,göre ölcülen kullançinin kulağindaki esdeğer ses basıncıdüzeyi	99	100

Titreşim düzeyleri

(3 nolu dipnota bakíniz)

EN15503 doğrultusunda, kulplarda ölçülen denk vibrasyon düzeyleri (ahv,eq): m/ 1,8 1,6 sn2

Fan performansi

Standart uçla maks. hava hızı, m/sn:	106	92
Düz nozulla maks. hava hızı, m/sn:	91	93
Standart uçla hava akışı, m^3/dk	22	26
Düz nozül ile hava akışı, m^3/dak .:	24	25

Dipnot 1: Çevreye verilen gürültü emisyonu AB direktifi 2000/14/EC uyarınca ses gücü ( L_WA ) olarak ölçülmüştür. Makine için bildirilen ses gücü düzeyi, en yüksek düzeyi veren orijinal kesme ataşmanıyla ölçülmüştür. Garanti edilen ve ölçülen ses gücü arasındaki fark, garantili ses gücünün, 2000/14/AT Sayılı Direktif doğrultusunda, ölçüm sonucundaki dağılımı ve aynı modelden farklı makineler arasındaki değişimleri de içermesidir.
Not 2: Eşdeğer ses basıncı düzeyi değeri, boşta çalışma için 1/7 ve hızlı çalışma için 6/7 çalışma döngüsü zamanıyla hesaplanmıştır. Makinenin eşdeğer ses basıncı düzeyi için bildirilen verilerin tipik istatistiksel dağılımı (standart sapma) 1 dB(A)'dır.
Not 3: Eşdeğer titreşim düzeyi değeri, boşta çalışma için 1/7 ve hızlı çalışma için 6/7 çalışma döngüsü zamanıyla hesaplanmıştır. Eşdeğer titreşim düzeyi için bildirilen verilerin tipik istatistiksel dağılımı (standart sapma) 1 m/s ^2 , dir.

Turkish - 507

TEKNİK BİLGİLER

Uygunluk konusunda AB deklarasyonu (Sadece Avrupa için geçerlidir)

Husqvarna AB, SE-561 82 Huskvarna, İsveç, tel [phone], seri numaraları 2016 ve daha yeni tarihli olan (yıl ve seri numarası, nominal değerler plakasında açıkça belirtilmiştir) Husqvarna 570BTS, 580BTS üfleyicilerin KONSEY DİREKTİFİ gereksinimleriyle uyumlu olduğunu yegane sorumluluğu altında bildirir:

- 17 Mayıs 2006 tarihli, "makinelerle ilgili", 2006/42/EC.

- "elektromanyetik uygunluk hakkında" başlıklı, 26 Şubat 2014 tarih ve 2014/30/AB sayılı KONSEY DİREKTİFİ ve geçerli ekler.

- "çevreye gürültü emisyonları hakkında" başlıklı, 8 Mayıs 2000 tarih ve 2000/14/EC sayılı KONSEY DİREKTİFİ. Ek V'e göre uygunluk değerlendirmesi.

Gürültü emisyonları hakkında bilgi için, Teknik bilgiler başlıklı bölüme bakınız. Uygulanan standartlar: EN ISO 12100:2010, EN 15503:2009+A1:2013

SMP-Svensk Maksinprovning AB, Box 7035, SE-750 07 Uppsala-İsveç adresindeki adı geçen şirket Husqvarna AB şirketi için kontrol yapmıştır. Sertifikanın numarası vardır:

SEC/10/2276 - 570BTS, SEC/10/2277 - 580BTS

Huskvarna, 30 mart 2016

Pe Gussleton

Per Gustafsson, Geliştirme müdürü (Husqvarna AB yetkili temsilcisi ve teknik dokümantasyon sorumlusu.)

УМОВНІ ПОЗНАЧЕННЯ

Позначення
