Tipul dispozitivului	Suflantă de spate
Marcă	Husqvarna
Model	525BX
Capacitate cilindrică	28 cm³
Tip motor	2 timpi
Putere	0,9 kW
Capacitate rezervor combustibil	0,5 L
Debit maxim de aer	775 m³/h
Viteză maximă aer	70 m/s
Greutate (fără combustibil)	9,8 kg
Nivel sonor garantat	109 dB(A)
Nivel vibrații (față/spate)	3,5 / 3,5 m/s²
Sistem de aprindere	Electronic CDI
Bujie	NGK BPMR7A
Tip demaror	Lansator cu recul
Rezervor ulei (motor)	Amestec 2 timpi (50:1)
Capacitate rezervor ulei (dacă există)	Ulei motor inclus în amestec
Întreținere	Curățarea filtrului de aer, golirea combustibilului, verificarea bujiei
Siguranță	Oprire de urgență, protecții termice
Piese de schimb	Filtru de aer, bujie, carburator, mânere

Întrebări frecvente - 525BX HUSQVARNA

Ce amestec ulei/benzină să folosesc pentru Husqvarna 525BX?

Folosiți un amestec de 2% (50:1) cu un ulei de calitate pentru motoare în doi timpi. Pentru 1 litru de benzină fără plumb, adăugați 20 ml de ulei.

Cum să pornesc suflanta Husqvarna 525BX la rece?

Puneți șocul în poziția închis, apăsați de 5 ori pe bulb de primare, trageți ușor de lansator până la rezistență, apoi dintr-o singură mișcare. Odată pornit, deschideți treptat șocul.

Motorul merge la ralanti dar se oprește la accelerare, ce să fac?

Verificați filtrul de aer și curățați-l. Dacă este necesar, reglați carburatorul. Un amestec necorespunzător sau o bujie înfundată pot fi, de asemenea, cauza.

Care este capacitatea rezervorului Husqvarna 525BX?

Rezervorul de combustibil are o capacitate de 0,5 litri. Aveți grijă să nu umpleți prea mult și să închideți bine capacul.

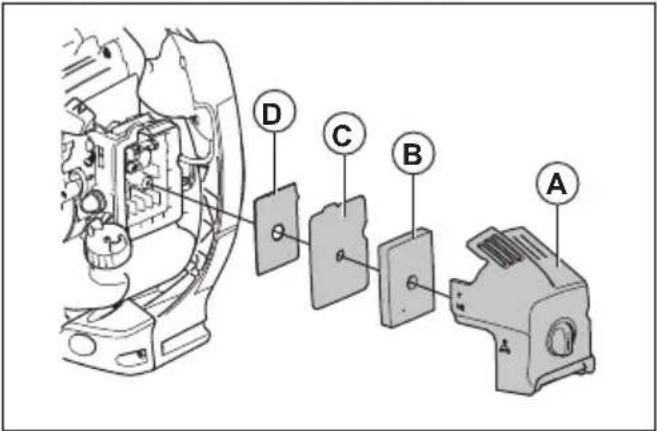

Cum se curăță filtrul de aer?

Deșurubați capacul filtrului, scoateți filtrul din spumă. Curățați-l cu apă și săpun, clătiți și uscați. Ungeți ușor înainte de a-l monta la loc.

Se poate folosi Husqvarna 525BX cu un furtun de suflare?

Da, 525BX este compatibilă cu tubul de suflare Husqvarna. Asigurați-vă că fixați bine tubul pentru a evita pierderile de putere.

Ce bujie să folosesc pentru Husqvarna 525BX?

Folosiți o bujie NGK BPMR7A sau echivalentă. Verificați distanța dintre electrozi (0,5 mm) și înlocuiți-o dacă este necesar.

Cum se depozitează suflanta iarna?

Goliți rezervorul de combustibil, lăsați motorul să funcționeze până se oprește pentru a goli carburatorul. Curățați aparatul și depozitați-l într-un loc uscat.

Nivelul sonor este ridicat?

Da, nivelul sonor garantat este de 109 dB(A). Purtați întotdeauna o cască antifonică și protecții auditive.

Unde găsesc piese de schimb pentru Husqvarna 525BX?

Puteți comanda piese de la un dealer autorizat Husqvarna sau de pe site-ul oficial. Piesele comune (filtru, bujie, mânere) sunt ușor disponibile.

MANUAL DE UTILIZARE 525BX HUSQVARNA

Introducere....300
Siguranță.... 302
Asamblarea....304
Functionarea....304
Întreținerea....307

Depanarea....309

Transportul și depozitarea....310

Date tehnice....311

Declaratie de conformitate....313

Introducere

Descrierea produsului

Acest produs este o suflantă cu motor cu combustibil.

Avem o politică de îmbunătățire continuă a produselor și, prin urmare, ne rezervăm dreptul de a modifica proiectul și aspectul produselor fără preaviz.

Domeniul de utilizare

Utilizați produsul pentru a sufla frunze și alte materiale nedorite din zone precum gazoane, alei și drumuri asfaltate.

Prezentarea generală a produsului

1. Comutator pornit/oprit
2. Pârghie acceleratie
3. Control acceleratie
4. Mânerul de control
5. Mâner
6. Actionare soc
7. Buton de amorsare
8. Mâner pentru şnurul de pornire
9. Šurub clemă
10. Teavă intermediară
11. Duză rotundă

12. Duză plată

13. Bujie

14. Buşon rezervor de carburant
15. Filtru de aer
16. Amortizor de zgomot
17. Filtru pentru priză de aer
18. Sistem amortizare vibrații
19. Manualul operatorului
20. Cheie combinată
21. Šurubul de turatie de mers în gol

Simbolurile de pe produs

AVERTISMENT! Acest produs poate fi periculos și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Acționați cu grijă și utilizați corect produsul.

Citiți cu atenție manualul operatorului și asigurați-vă că înțelegeți instrucțiunile înainte de utilizare.

Utilizați protecția de auz și ochelarii de protecție aprobați. Dacă mediul conține praf, folosiți o mască respiratorie.

Utilizați mănuși de protecție omologate.

Acest produs respectă Directivele CE aplicabile.

Acest produs este în conformitate cu reglementările aplicabile din Regatul Unit.

Amestec de benzină și ulei pentru motoare în doi timpi.

Buton purjor.

Clapetă de șoc, poziție deschisă.

Clapetă de șoc, poziție închisă.

Emisiile de zgomot în mediu, conform Directivei Europene 2000/14/CE și a Regulamentului New South Wales din 2017 privind operațiunile de protecție a mediului (controlul zgomotului). Datele privind emisiile de zgomot pot fi găsite pe eticheta utilajului și la capitolul Date tehnice.

Fiți atent la obiectele proiectate. Obiectele proiectate pot provoca vătămări corporale grave. Utilizați echipament individual de protecție.

Păstrați o distanță de siguranță de minimum 15 m de persoane și animale.

Plăcuța de identificare indică seria. aaaa este anul fabricației și ss este săptămâna fabricației.

Nota: Alte simboluri/autocolante de pe produs se referă la cerințele de certificare pentru alte zone comerciale.

Emisiile de Euro V

AVERTISMENT: în urma modificării neautorizate a motorului, este anulată aprobarea de tip UE pentru acest produs.

Răspunderea pentru produs

Conform prevederilor legislației privind răspunderea pentru produs, nu ne asumăm răspunderea pentru daunele cauzate de produsul nostru dacă:

• produsul este reparat necorespunzător;
- produsul este reparat cu piese care nu provin de la producător sau care nu sunt aprobate de acesta;
- produsul are un accesoriu care nu provine de la producător sau care nu este aprobat de acesta;
- produsul nu este reparat la un centru de service omologat sau de o autoritate omologată;

Siguranță

Definitii privind siguranța

Definitiile de mai jos indică nivelul de gravitate pentru fiecare cuvânt de semnalizare.

AVERTISMENT: Vătămări corporale.

ATENTIE: Deteriorarea produsului.

Nota: Aceste informații facilitează utilizarea produsului.

Instrucțiuni generale de siguranță

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu efectuați modificări la produs fără aprobarea producătorului și utilizați întotdeauna accesorii originale. Modificările și/sau accesoriiile care nu sunt aprobate pot duce la vătămări corporale grave sau la decesul operatorului sau al altor persoane.
• Nu utilizați un produs deteriorat. Efectuați inspecțiile de siguranță și operațiile de întreținere indicate în acest manual al operatorului. Toate celelalte lucrări de întreținere trebuie efectuate de către personal de service aprobat.
• Toate lucrările de service și reparații trebuie efectuate de personal de service aprobat. Dacă o componentă a produsului este defectă, adresați-vă representantului dvs. de service.

Instrucțiuni de siguranță pentru utilizare

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Acest produs poate fi periculos și poate cauza vătămări corporale grave sau decesul operatorului sau al altor persoane. Acționați cu grijă și utilizați corect produsul.
• Efectuați o inspecție a produsului înainte de utilizare. Consultați Întretinerea la pagina 307.

• Nu utilizați produsul atunci când sunteți obosit, bolnav sau dacă ați consumat alcool sau droguri care vă pot afecta capacitatea vizuală, capacitatea de a gândi rațional sau coordonarea.

• Instala și toate capacele și apărătoarele înainte de utilizare. Pentru prevenireașocurilor electrice, asigurați-vă că de integritatea capacului bujiei și a cablului de alimentare a aprinderii.

• Nu atingeți bujia sau cablul de alimentare a aprinderii în timp ce motorul este în funcțiune.
• Păstrați o distanță de siguranță de minimum 15 m de persoane și animale. Dacă persoanele sau animalele se apropie la mai puțin de 15 m de produs, opriți-l. Orientați produsul în direcție opusă persoanelor, animalelor, ferestrelor deschise și altor obiecte.
• Nu permiteți copiilor să utilizeze produsul. Asigurați-vă că toți operatorii citesc și înțeleg conținutul acestui manual de utilizare.
• Tineți mâinile și alte obiecte la distanță de suflantă în timpul funcționării. Piesele rotative pot provoca vătămări corporale grave.
• Nu utilizați produsul dacă filtrul pentru priza de aer nu este instalat. Înainte de utilizare, asigurați-vă întotdeauna că filtrul pentru priza de aer este instalat și nu prezintă deteriorări.
• În caz de urgență, eliberați cureaua pentru mijloc și cureaua pentru piept ale hamului și lăsați produsul să cadă.
• Respectați reglementările și directivele naționale.
• Nu apropiati părțile corpului de suprafețele fierbinti.
• Vibrațiile excesive pot afecta sistemul circulator sau nervos. Discutați cu medicul dacă aveți simptome, de exemplu, amorțeală, pierderea sensibilității tactile, furnicături, înțepături, durere, pierderea forței sau modificări ale culorii pielii la degete, mâini sau încheieturi.
• Fiți atent la obiectele proiectate. Obiectele proiectate pot provoca vătămări corporale grave.
• Nu utilizați produsul în condiții de vreme nefavorabilă, precum ceață, ploaie, vânt puternic sau frig intens. Activitatea în condiții difficile poate conduce la oboseală și poate genera situații periculoase.
• Asigurați-vă că vă puteți deplasa și că vă puteți menține într-o poziție stabilă. Efectuați o verificare a suprafeței de lucru pentru a detecta posibile obstacole, de ex., stânci. Procedați cu atenție atunci când utilizați produsul în pantă.
• Nu așezați produsul pe sol când motorul este pornit.
• Nu operați produsul din poziții înalte, de ex., de pe o scară.
• Asigurați-vă că puteți fi întotdeauna auzit în cazul producerii unui accident.
• Asigurați-vă că orificiul de evacuare a gazelor de eșapament nu este blocat. Pentru a preveni deteriorarea produsului, obstacolele trebuie să se afle la o distanță de minimum 50 cm de orificiul de evacuare a gazelor de eșapament.

- Nu porniți produsul în interior, în condiții de flux de aer insuficient sau în apropierea unor materiale inflamabile. Gazele de eșapament conțin monoxid de carbon, care poate duce la intoxicație cu monoxid de carbon. Gazele de eșapament sunt fierbinti și pot conține scântei care pot declanșa incendii.

Echipament de protectie personală

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Utilizați echipamente omologate de protecție personală atunci când folosiți produsul. Echipamentele de protecție personală nu pot elimina complet riscul de vătămare, însă pot reduce gravitatea vătămărilor. Adresați-vă distribuitorului pentru informații suplimentare.
• Utilizați un sistem omologat de protecție a auzului. Expunerea pe termen lung la zgomot poate avea ca rezultat deteriorarea ireversibilă a auzului.
• Utilizați ochelari de protecție omologați. Dacă utilizați un vizor de protecție, trebuie să purtați și ochelari de protecție. Ochelarii de protecție trebuie să fie conformi cu standardul ANSI Z87.1 în S.U.A. sau EN 166 în țările din UE.
• Utilizați mănuși de protecție în timpul operării și întreținerii.
• Utilizați cizme sau pantofi de protecție cu tălpi anti-alunecare.
• Utilizați îmbrăcăminte lungă, dintr-un material rezistent. Nu utilizați bijuterii sau pantofi decupați. Pentru a reduce riscul de vătămare corporală, hainele trebuie să fie strânse pe corp, dar să nu vă limiteze mișcarile. Strângeți părul deasupra umerilor, pentru a preveni pătrunderea acestuia în piesele în mișcare sau prinderea în ramuri.
• Utilizați protectie respiratorie când există pericolul de generare a prafului.
• Păstrați echipamentul de prim ajutor în apropiere.

Dispozitivele de siguranță de pe produs

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu utilizați un produs cu dispozitive de siguranță deteriorate.
• Verificați regulat dispozitivele de siguranță. Consultați Întreținerea la pagina 307.
• Dacă dispozitivele de siguranță sunt defecte, adresați-vă reprezentantului de service Husqvarna.

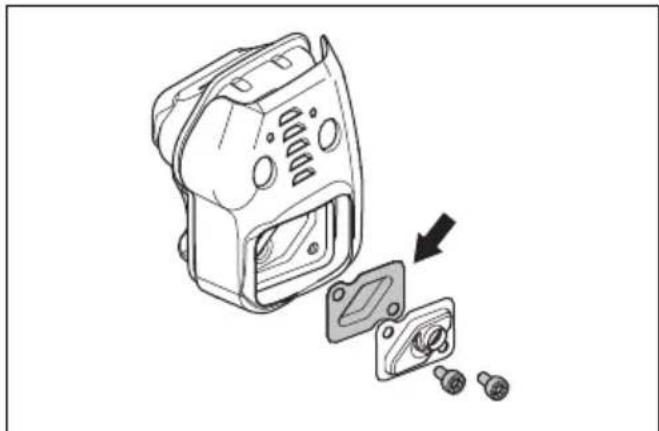

Verificarea amortizorului de zgomot

AVERTISMENT: Nu utilizati un produs cu amortizor de zgomot deteriorat.

AVERTISMENT: Amortizorul de zgomot devine foarte fierbinte în timpul utilizării și după utilizare, precum și la turație de mers la ralanti. Utilizați mănuși de protecție pentru a preveni vătămările prin arsuri.

AVERTISMENT: Partea interioară a amortizorului de zgomot conține substanțe chimice care pot fi cancerigene. Nu atingeți amortizorul de zgomot dacă este deteriorat.

• Inspectați vizual periodic amortizorul de zgomot. Amortizorul de zgomot este proiectat pentru a reduce la minimum nivelul de zgomot și a dirija gazele de eșapament departe de utilizator. Consultați Întreținerea amortizorului de zgomot la pagina 308.

Pentru a verifica sistemul de amortizare a vibrațiilor

1. Asigurați-vă că nu există crăpături sau deformări pe unitățile de amortizare a vibrațiilor.
2. Asigurați-vă că unitățile de amortizare a vibrațiilor sunt atașate corect de motor și mâner.

Consultați Prezentarea generală a produsului la pagina 300 pentru informații despre locul în care sistemul de amortizare a vibrațiilor se află pe produsul dvs.

Verificarea comutatorului de pornire/oprire

1. Utilizați comutatorul de pornire/oprire pentru a opri motorul.
2. Asigurați-vă că motorul s-a oprit complet.

Pentru a vedea unde se află comutatorul de pornire/oprire pe produsul dvs., consultați Prezentarea generală a produsului la pagina 300.

Reguli de siguranță referitoare la carburant

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Nu amestecati și nu adăugați carburant în interior sau lângă o sursă de încălzire.

• Nu porniți produsul dacă vărsați combustibil sau ulei pe produs sau pe corp.

• Nu porniți produsul dacă motorul prezintă scurgeri de combustibil. Examinați cu regularitate motorul, pentru a identifica eventuale scurgeri de combustibil.

• Manipulați întotdeauna cu atenție combustibilul. Combustibilul este inflamabil, iar vaporii de combustibil sunt explozivi și pot cauza vătămări corporale grave sau deces.
• Nu respirați vaporii de carburant, se pot produce vătămări corporale. Asigurați-vă că fluxul de aer este suficient.
• Nu fumați în apropierea carburantului sau a motorului.
• Nu poziționați produsul sau rezervorul de carburant în apropierea unor obiecte calde, a unei flăcări deschise, a scânteilor sau a unei lumini pilot.
• Utilizați întotdeauna recipiente omologate pentru depozitarea și transportarea combustibilului.

Instrucțiuni de siguranță pentru întreținere

AVERTISMENT: Înainte de a utiliza produsul, citiți instrucțiunile de avertizare de mai jos.

• Opriți motorul, demontați bujia și lăsați motorul să se răcească înainte de întreținere și asamblare.
• O sită parascântei blocată determină încălzirea excesivă a motorului, ceea ce cauzează deteriorarea motorului.
• Dacă sita parascântei se înfundă frecvent, acesta poate fi un semn că performanța convertorului catalitic este afectată. Contactați atelierul de service pentru a examina amortizorul de zgomot.

Asamblarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de asamblarea produsului.

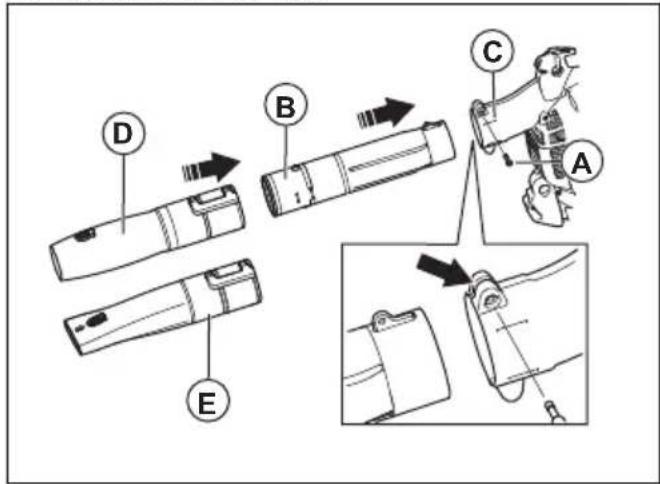

Pentru asamblarea tevii suflantei

1. Lărgiți şurubul clemei (A).

1. Montați teava intermediară (B) pe teava suflantei (C).
2. Montați și strângeti șurubul clemei (A).
3. Montați duza rotundă (D) sau duza plată (E) pe teava intermediară.

Functionarea

Introducere

AVERTISMENT: Citiți și înțelegeți capitolul referitor la siguranță înainte de utilizarea produsului.

Carburant

Acest produs dispune de motor în doi timpi.

ATENTIE: Tipul incorect de carburant poate deteriora motorul. Utilizați un amestec de benzină și de ulei pentru motoare în doi timpi.

Carburant preamestecat

- Utilizați carburantul alchilat preamestecat Husqvarna pentru cele mai bune performanțe și prelungirea duratei de viață a motorului. Acest carburant conține substanțe chimice mai puțin nocive în comparație cu

carburantul obișnuit, ceea ce reduce nivelul gazelor de eșapament nocive. Cantitatea de resturi după ardere este mai mică în cazul acestui carburant, care păstrează componentele motorului mai curate.

Pentru amestecarea carburantului

Benzină

- Utilizați benzină fără plumb de calitate cu un conținut maxim de 10% etanol.

ATENTIE: Nu utilizați benzină cu o cifră octanică mai mică de 90 RON/87 AKI. Utilizarea unui carburant cu o cifră octanică inferioară poate provoca bătăi la motor, ceea ce duce la defectarea motorului.

Ulei pentru motoare în doi timpi

• Pentru cele mai bune rezultate și performanțe, utilizați uleiul pentru motoare în doi timpi Husqvarna.
• Dacă uleiul Husqvarna pentru motoare în doi timpi nu este disponibil, utilizați un ulei pentru motoare în doi timpi de bună calitate pentru motoare răcite cu aer. Adresați-vă representantului dvs. de service pentru a alege uleiul corect.

ATENTIE: Nu utilizati ulei pentru motoare în doi timpi răcit pentru motoarele externe răcite cu apă, numit și ulei pentru motoare externe. Nu folosiți ulei pentru motoare în patru timpi.

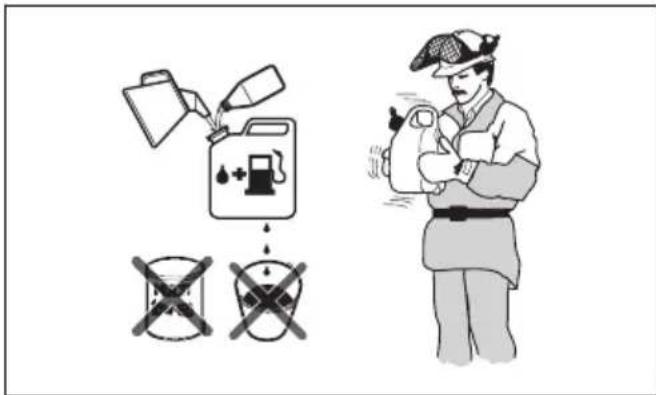

Amestecarea benzinei cu ulei pentru motoare în doi timpi

Benzină, litru	Ulei pentru motoare în doi timpi, litru
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ATENTIE: Micile erori pot să influențeze drastic raportul amestecului atunci când amestecați cantități mici de carburant. Măsurați cu grijă cantitatea de ulei și asigurați-vă că obțineți amestecul corect.

1. Umpleți jumătate din cantitatea de benzină într-un recipient curat pentru combustibil.
2. Adăugați cantitatea completă de ulei.
3. Agitați amestecul.
4. Adăugați în recipient cantitatea de benzină rămasă.
5. Agitați cu grijă amestecul.

ATENTIE: Nu amestecați carburantul pentru mai mult de 1 lună la un moment dat.

Umplerea rezervorului de carburant

AVERTISMENT: Respectați procedura următoare pentru propria siguranță.

1. Opriti motorul și lăsati motorul să se răcească.
2. Curățați suprafața din jurul capacului rezervorului de carburant.

1. Agitați recipientul și asigurați-vă că amestecarea carburantului s-a efectuat corespunzător.
2. Scoateți încet capacul rezervorului de carburant, pentru a elibera presiunea.
3. Umpleți rezervorul de carburant.

ATENTIE: Verificați să nu existe prea mult carburant în rezervorul de carburant. Carburantul se dilată atunci când se încălzește.

1. Strângeți cu atenție capacul rezervorului de carburant.

2. Curățați excesul de carburant de pe produs și din jurul acestuia.

3. Îndepărtați produsul la cel puțin 3 m/10 ft de zona de realimentare și de sursa de carburant înainte de a porni motorul.

Nota: Pentru a vedea unde se află rezervorul de carburant pe produsul dvs., consultați Introducere la pagina 300.

Pornirea produsului

1. Setați controlul acceleratiei în poziția de repaus.

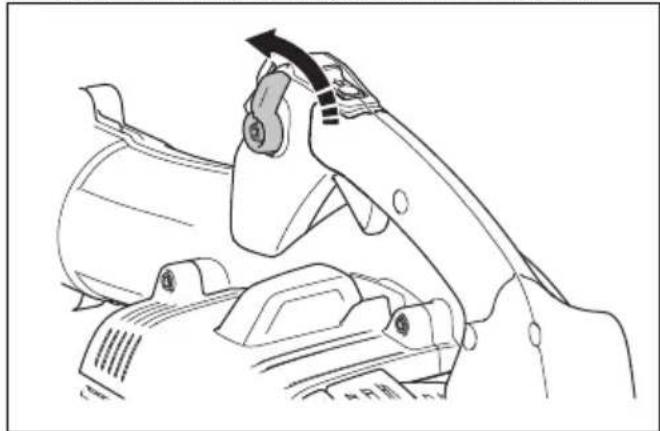

1. Dacă motorul este rece, împingeți dispozitivul de acționare a șocului în poziția închisă a clapetei de șoc.

1. Apăsați în mod repetat balonul purjorului până când combustibilul începe să umple balonul purjorului. Nu este necesar să umpleți complet butonul purjorului.

2. Pozitionați produsul pe o suprafață plană pe sol.

3. Tineți produsul cu mâna dreaptă.

ATENTIE: Nu utilizati picioarele pentru a susține produsul.

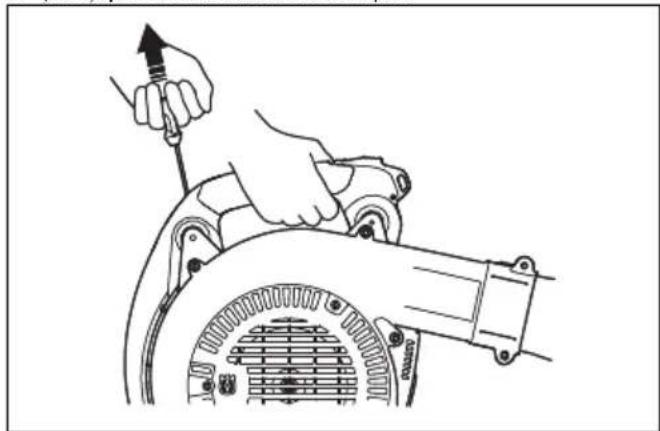

1. Trageți încet de mânerul șnurului de pornire până când simții rezistență.

2. Trageți repede de mânerul șnurului de pornire cu mâna stângă. Trageți în mod repetat de mânerul șnurului de pornire până când motorul pornește.

Nota: Nu trageți complet mânerul şnurului de pornire și nu-i dati drumul.

1. Dacă motorul este rece, setați acționarea șocului la poziția deschisă.

2. Dacă motorul este rece, lăsați-l să funcționeze timp de 2-3 minute, pentru a se încălzi înainte de utilizare.

AVERTISMENT: Se eliberează aer la pornirea motorului și când produsul este setat la turație de mers la ralanti. Nu permiteți nimănui să se apropie de produs sau de țeava suflantei.

Utilizarea produsului

• Operați produsul în limitele orelor normale de program. Respectați reglementările locale.
• Reduceți numărul de echipamente și selectați turația adecvată pentru sarcina dvs. Utilizați accelerația în poziția cea mai coborată posibil pentru a preveni excesul de zgomot și de praf.
• Mentineți duza suflantei în apropierea solului.

Nota: Husqvarna recomandă utilizarea extensiei complete a duzei de suflantă.

• Observați direcția vântului și operați produsul în direcția acestuia.
• Utilizați unelte de grădinărit adecvate pentru deblocarea materialelor din sol.
• În zonele cu praf, utilizați echipament de pulverizare pentru a umezi zona. Aceasta reduce durata de funcționare.
• După utilizare, depozitați produsul în poziție verticală.

Oprirea motorului

ATENTIE: Nu opriți produsul la viteză maximă.

- Mutati comutatorul de pornire/oprire în poziția de oprire.

efectua operații de întreținere asupra produsului.

AVERTISMENT: Citiți și înțelegeți capitolul privind siguranța înainte de a

Program de întreținere

Întreținerea	Zilnic	Săptă-mânal	Lunar
Curățați suprafețele exterioare. X
Asigurați-vă că controlul accelerateiie funcționează corect.	X
Asigurați-vă că comutatorul de pornire/oprire funcționează corect. Consultați Verificarea comutatorului de pornire/oprire la pagina 303.	X
Verificați etanseitatea motorului, a rezervorului de carburant și a conductelor de carburant. Verificați dacă există contaminare pe filtrul de carburant. Înlocuiți filtrul de carburant dacă este necesar.	X
Curățați filtrul de aer. Înlocuiți filtrul de aer dacă este necesar.	X
Strângeți şuruburile și piulițele.	X
Examinați priza de aer pentru a vă asigura că nu este blocată. X
Verificați demarorul și firul acestuia, pentru a vedea dacă nu prezintă deteriorări.		X
Examinați unitățile de amortizare a vibrațiilor, pentru a identifica dacă există deteriorări, fisuri și deformări. Asigurați-vă că unitățile de amortizare a vibrațiilor sunt instalate corect.		X
Verificați bujia. Consultați Verificarea bujiei la pagina 308.		X
Curățați sistemul de răcire. X
Curățați suprafața exteriorară a carburatorului și zona din jurul acesteia.		X
Curățați rezervorul de carburant. X
Verificați toate cablurile și conexiunile. X
Examinați și curățați sita parascântei de pe amortizorul de zgomot (pentru produ-se fără convertor catalitic).		X
Examinați și curățați sita parascântei de pe amortizorul de zgomot (pentru produ-se cu convertor catalitic).			X
Înlocuți bujia. Verificați dacă este atașată cu rezistență supresoare.			X

Reglarea turației de mers în gol

1. Asigurați-vă că filtrul de aer este curat și capacul filtrului de aer este montat.

2. Reglați turația de mers la ralanti cu ajutorul șurubului de reglare a turației la mers la ralanti. Pentru a vedea unde se află șurubul de reglare a turației la mers la ralanti pe produsul dvs., consultați Prezentarea generală a produsului la pagina 300.

Verificarea bujiei

ATENTIE: Utilizați o bujie recomandată.

Consultați Verificarea bujiei la pagina 308 O bujie incorectă poate cauza deteriorarea produsului.

1. Opriți motorul și lăsați produsul să se răcească.
2. Curățați bujia dacă este murdară.
3. Asigurati-vă că apărătoarea electrodului este corectă. Consultați Date tehnice la pagina 311.

1. Înlocuiti bujia lunar sau mai frecvent, dacă este necesar.

Întreținerea amortizorului de zgomot

1. Opriți motorul și lăsați amortizorul de zgomot să se răcească. Utilizați mănuși de protecție.

1. Scoateți capacul amortizorului de zgomot.
2. Verificați vizual. Înlocuiți sita parascântei dacă este deteriorată.

Pentru a examina și curăța sistemul de răcire

Sistemul de răcire include lamelele de răcire de pe cilindru și de pe filtrul prizei de aer.

1. Opriti motorul.
2. Asigurați-vă că sistemul de răcire nu este murdar sau blocat. Dacă este necesar, curățați filtrul prizei de aer și lamelele de răcire.

ATENTIE: Un sistem de răcire murdar sau blocat poate mări temperatura motorului și poate cauza

deteriorarea produsului. Un filtru înfundat al prizei de aer reduce forța de suflare.

1. Examinați sistemul de răcire pentru a detecta eventualele deteriorări. Asigurați-vă că piesele sunt atașate corect pe produs.

Curățarea filtrului de aer

ATENTIE: Nu utilizați produsul fără filtru de aer sau cu un filtru de aer deteriorat. Praful din aer poate cauza deteriorarea motorului.

1. Împingeți dispozitivul de acționare a șocului în poziția închis.
2. Îndepărtați capacul filtrului de aer (A).

1. Scoateți filtrul de aer (B) din carcasa filtrului.
2. Curățați filtrul de aer (B) cu apă caldă și săpun.

Nota: Un filtru de aer care a fost utilizat timp îndelungat nu poate fi curățat complet. Schimbați periodic filtrul de aer și înlocuiți întotdeauna un filtru de aer defect.

1. Curățați cu o perie suprafața interioară a capacului filtrului de aer (A).
2. Înlăturați și înlocuiți filtrul din pâslă (C) dacă este murdar.
3. Montați sita (D), filtrul din pâslă (C) și filtrul de aer (B).
4. Montați capacul filtrului de aer (A) pe produs.

Depanarea

Motorul nu pornește
Verificați Cauza	posibilă Solutie
Butonul de oprire.	Pozitia Stop	Setați comutatorul de oprire în poziția de pornire.
Clichetul(ele) de pornire.	Clichete de pornire blocate sau uzate.	Reglați sau înlocuiți clichetele de pornire.
		Curățați zona din jurul clichetelor de pornire.
		Adresați-vă unui distribuitor de service autorizat.
Rezervor de combustibil.	Tip de combustibil incorrect.	Goliți rezervorul de carburant și utilizați combustibilul corect.
Carburatorul. Ajuste	starea tu- ratiei de mers în gol.	Ajustați turația de mers în gol utilizând șurubul de reglare.
Verificați Cauza	posibilă Soluție
Scânteie (fără scânteie).	Bujia este mur-dară sau ume-dă.	Asigurați-vă că bujia este uscată și curată.
	Distanța dintre electrozi de pe bujie este inco-rectă.	Curățați bujia. Asigurați-vă că apărătoarea electrodului este corectă. Asigurați-vă că bujia este instalată cu un amortizor.
		Consultați fișa cu date tehnice pentru distanța corectă dintre electrozi.
Bujie.	Bujia este slă-bită.	Strângeți bujia.
	Material nedorit prezent pe electrozii bujiei.	Asigurați-vă că amestecul este corect.
		Asigurați-vă că filtrul de aer este curat.

Motorul pornește, dar se oprește din nou
Verificați Cauza	posibilă Solutie
Rezervor de combustibil.	Tip de combustibil incorect.	Goliți-l și utilizați combustibilul corect.
Carburatorul. Motorul nu funcționează corect la turația de mers la ra-lanti.		Adresați-vă reprezentantului de service.
Filtru de aer. Filtru de aer în-fundat.		Curățați filtrul de aer.

Transportul și depozitarea

AVERTISMENT: Pentru a preveni riscul de incendii, asigurați-vă că nu există scurgeri sau vapori în timpul transportului sau al depozitării. Asigurați-vă că nu există risc de scântei sau de incendiu.

• Goliți rezervorul de combustibil înainte de a-l transporta sau depozita pe termen lung. Apăsați pe balonul purjorului pentru a vă asigura de eliminarea completă a combustibilului. Eliminați carburantul într-o locație de eliminare autorizată.
• Asigurați-vă că produsul este curat și că s-a efectuat o intervenție de service completă înainte de depozitarea pe termen lung.

• Scoateți bujia și introduceți aproximativ 15 ml de ulei pentru motoare în doi timpi în cilindru. Rotiți produsul de 3 ori și instalați din nou bujia.

• Fixați bine produsul de vehicul în timpul transportului.

• Păstrați produsul într-un spațiu uscat, curat și răcoros, cu un flux de aer adecvat. Nu lăsați produsul la îndemâna copiilor.

Date tehnice

Date tehnice

	Husqvarna 525BX
Motor
Cilindree, cm3	25,4
Turație de mers în gol, rot/min 3000
Convertor catalitic Da
Sistem de aprindere
Bujie NGK BPMR8Y
Apărătoare electrod, mm 0,6-0,7
Carburant și sistem de ungere
Capacitatea rezervorului de combustibil, l / cm3	0,45 / 450
Greutate
Greutate fără carburant, kg 4,4
Emisii de zgomot 64
Nivel de putere acustică, măsurat în dB(A) 104
Nivel de putere acustică garantat LWA dB (A) 106
Niveluri de zgomot 65
Nivel echivalent de presiune a zgomotului la urechea operatorului, măsurat conform EN15503 dB(A):
Echipată cu duză rotundă 91
Echipată cu duză plată 92
Niveluri de vibrații 66
Nivelele echivalente de vibrații ( ahv,eq ) la mânere, măsurate în conformitate cu EN 15503, m/s2
Echipată cu duză rotundă 1,2
Echipată cu duză plată 2,0
Performanța ventilatorului
Viteza maximă a aerului cu duza rotundă, în m/s 70
Viteza maximă a aerului cu duza plată, în m/s 86
Debit de aer cu duză rotundă, m3/min 13
Debit de aer cu duză plată, m3/min 10

Declaratie de conformitate

Declaratie de conformitate UE

Noi, Husqvarna AB, SE-561 82 Husqvarna, Suedia, tel.: [phone], declarăm pe propria răspundere, că produsul:

Descriere Refulator
Marcă Husqvarna
Tip/Model 525BX
Identificare Numere de	serie începând cu 2022 și ulterior

respectă în totalitate următoarele directive și reglementări UE:

Reglementare Descriere
2006/42/CE „privind utilajele”
2014/30/UE „aferentă compatibilității electromagnetice”
2000/14/CE „privind emisiile de zgomot în mediul înconjurător”
2011/65/UE	„privind restricțiile de utilizare a anumitor substanțe periculoase în echipamentele electrice și electronice”

și că au fost aplicate următoarele standarde și/sau specificații tehnice: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, a efectuat examinarea voluntară de tip în numele Husqvarna AB. Număr certificat: SEC/14/2423.

Pentru informații privind emisiile de zgomot, consultați Date tehnice la pagina 311.

Huskvarna, 2022-05-09

Stefan Holmberg, Director de cercetare și dezvoltare, Departamentul de gestionare a tehnologiei, Husqvarna AB

Responsabil pentru documentația tehnică

Содержание

Введение.... 314

Безопасность....316

Сборка....318

Instrucțiuni inițiale
