525BX - Soplador HUSQVARNA - Manual de uso y guía de instrucciones gratis

Tipo de aparato	Soplador de mochila
Marca	Husqvarna
Modelo	525BX
Cilindrada	28 cm³
Tipo de motor	2 tiempos
Potencia	0,9 kW
Capacidad del depósito de combustible	0,5 L
Caudal de aire máximo	775 m³/h
Velocidad del aire máxima	70 m/s
Peso (sin combustible)	9,8 kg
Nivel sonoro garantizado	109 dB(A)
Nivel de vibraciones (delantero/trasero)	3,5 / 3,5 m/s²
Sistema de encendido	Electrónico CDI
Bujía	NGK BPMR7A
Tipo de arrancador	Arrancador de retroceso
Depósito de aceite (motor)	Mezcla 2 tiempos (50:1)
Capacidad del depósito de aceite (si existe)	Aceite motor incluido en la mezcla
Mantenimiento	Limpieza del filtro de aire, vaciado del combustible, verificación de la bujía
Seguridad	Parada de emergencia, protecciones térmicas
Piezas de repuesto	Filtro de aire, bujía, carburador, mangos

Preguntas frecuentes - 525BX HUSQVARNA

¿Qué mezcla de aceite/gasolina usar para la Husqvarna 525BX?

Utilice una mezcla al 2% (50:1) con un aceite de dos tiempos de calidad. Para 1 litro de gasolina sin plomo, agregue 20 ml de aceite.

¿Cómo arrancar el soplador Husqvarna 525BX en frío?

Coloque el estrangulador en posición cerrada, presione 5 veces la pera de cebado, tire suavemente del arrancador hasta sentir resistencia y luego dé un tirón seco. Una vez arrancado, abra el estrangulador gradualmente.

El motor funciona al ralentí pero se cala al acelerar, ¿qué hacer?

Verifique el filtro de aire y límpielo. Si es necesario, ajuste el carburador. Una mala mezcla o una bujía sucia también pueden ser la causa.

¿Cuál es la capacidad del depósito de la Husqvarna 525BX?

El depósito de combustible tiene una capacidad de 0,5 litros. Asegúrese de no llenarlo demasiado y de cerrar bien la tapa.

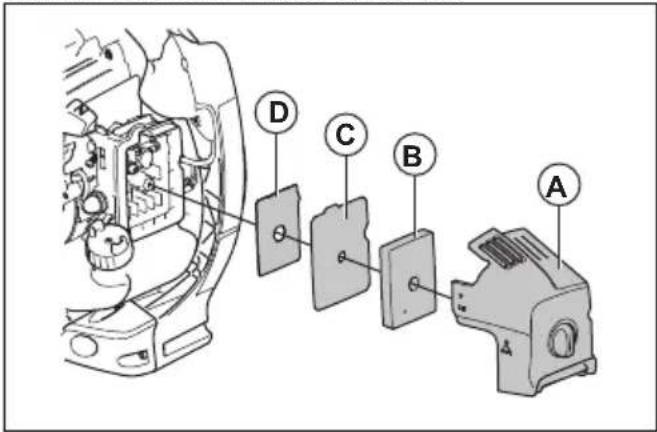

¿Cómo limpiar el filtro de aire?

Desatornille la tapa del filtro, retire el filtro de espuma. Lávelo con agua jabonosa, enjuague y seque. Engrase ligeramente antes de volver a montarlo.

¿Se puede usar la Husqvarna 525BX con un tubo de soplado?

Sí, la 525BX es compatible con el tubo de soplado Husqvarna. Asegúrese de fijar bien el tubo para evitar pérdidas de potencia.

¿Qué bujía usar para la Husqvarna 525BX?

Utilice una bujía NGK BPMR7A o equivalente. Verifique la separación (0,5 mm) y reemplácela si es necesario.

¿Cómo almacenar el soplador en invierno?

Vacíe el depósito de combustible, haga funcionar el motor hasta que se pare para vaciar el carburador. Limpie el aparato y guárdelo en un lugar seco.

¿Es alto el nivel sonoro?

Sí, el nivel sonoro garantizado es de 109 dB(A). Use siempre casco antirruido y protecciones auditivas.

¿Dónde encontrar piezas de repuesto para la Husqvarna 525BX?

Puede pedir piezas a un distribuidor autorizado Husqvarna o en el sitio oficial. Las piezas comunes (filtro, bujía, mangos) están disponibles fácilmente.

MANUAL DE USUARIO 525BX HUSQVARNA

ES Manual de usuario 103-116

ET Kasutusjuhend 117-129

Introducción.... 103

Seguridad.... 105

Montaje.... 107

Funcionamiento.... 107

Mantenimiento.... 110

Resolución de problemas.... 112

Transporte y almacenamiento.... 113

Datos técnicos.... 114

Declaración de conformidad.... 116

Introducción

Descripción del producto

Este producto es un soplador con motor de combustión.

Trabajamos constantemente para perfeccionar nuestros productos y nos reservamos, por lo tanto, el derecho a introducir modificaciones en la construcción y el diseño sin previo aviso.

Uso previsto

Utilice el producto para soplar hojas y otros materiales no deseados en zonas como césped, caminos y carreteras de asfalto.

Descripción del producto

1. Interruptor de arranque/parada
2. Gatillo del acelerador
3. Acelerador
4. Mango de control
5. Mango
6. Control del estrangulador
7. Bomba de combustible
8. Empuñadura de la cuerda de arranque
9. Tornillo de abrazadera
10. Tubo intermedio

11. Boquilla redonda

12. Boquilla plana

13. Bujía
14. Tapón del depósito de combustible
15. Filtro de aire
16. Silenciador
17. Rejilla de la toma de aire
18. Sistema amortiguador de vibraciones
19. Manual de usuario
20. Llave combinada
21. Tornillo de régimen de ralentí

Símbolos que aparecen en el producto

ADVERTENCIA: Este producto puede ser peligroso y ocasionar daños graves o mortales tanto al usuario como a cualquier otra persona. Tenga cuidado y utilice el producto correctamente.

Lea detenidamente el manual de usuario y asegúrese de que entiende las instrucciones antes de usar la máquina.

Utilice protectores auriculares homologados y protección ocular homologada. Si hay polvo en el ambiente, utilice una mascarilla protectora.

Utilice guantes protectores homologados.

Este producto cumple con las directivas CE vigentes.

Este producto cumple con las directivas del Reino Unido vigentes.

Mezcla de gasolina y aceite para motores de dos tiempos.

Perilla de la bomba de combustible.

Estrangulador en posición abierta.

Estrangulador en posición cerrada.

Emisiones sonoras al medio ambiente conformes con la directiva europea 2000/14/CE y con la regulación de 2017 sobre de protección del medioambiente (control de ruidos) (Protection of the Environment Operations - Noise Control) de la legislación de Nueva Gales del Sur. Los datos sobre las emisiones sonoras se pueden encontrar en la etiqueta de la máquina y en el capítulo Datos técnicos.

Tenga cuidado con los objetos que puedan salir despedidos. Los objetos que salen despedidos pueden provocar lesiones graves. Utilice el equipo de protección personal.

Mantenga una distancia de seguridad mínima de 15 m con respecto a personas o animales.

En la placa de características técnicas se indica el número de serie. aaaa es el año de producción y ss es la semana de producción.

Nota: Los demás símbolos y etiquetas que aparecen en el producto corresponden a requisitos de homologación específicos en otras zonas comerciales.

Emisiones Euro V

ADVERTENCIA: La manipulación del motor anula la homologación de la UE de este producto.

Responsabilidad sobre el producto

Como se estipula en las leyes de responsabilidad del producto, no nos hacemos responsables de los daños y perjuicios causados por nuestro producto si:

• El producto se ha reparado incorrectamente.
• El producto se ha reparado con piezas que no eran del fabricante o no autorizadas por el fabricante.
• El producto tiene un accesorio que no es del fabricante o no está autorizado por este.
• El producto no se ha reparado en un centro de servicio autorizado o por un organismo homologado.

Seguridad

Definiciones de seguridad

Las definiciones siguientes indican el nivel de gravedad para cada palabra de señalización de riesgo.

ADVERTENCIA: Lesiones a personas.

PRECAUCIÓN: Daños en el producto.

Nota: Esta información hace que el producto sea más fácil de usar.

Instrucciones generales de seguridad

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No realice cambios en el producto sin la aprobación del fabricante y utilice siempre accesorios originales. Las modificaciones y accesorios no aprobados pueden provocar lesiones graves o la muerte del operario u otras personas.
• No utilice un producto dañado. Lleve a cabo las comprobaciones de seguridad y siga las instrucciones de mantenimiento descritas en este manual de usuario. Todos los demás trabajos de mantenimiento deben encomendarse a personal de servicio autorizado.
• Todos los trabajos de servicio y reparación deben encomendarse a personal de servicio autorizado. Si una pieza del producto está defectuosa, póngase en contacto con su taller de servicio.

Instrucciones de seguridad para el funcionamiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Este producto puede ser peligroso y ocasionar daños graves o mortales tanto al operador como a cualquier otra persona. Tenga cuidado y utilice el producto correctamente.
• Inspeccione el producto antes de utilizarlo. Consulte la sección Mantenimiento en la página 110.
• Nunca utilice el producto si está cansado, enfermo o se encuentra bajo los efectos del alcohol o

medicamentos que puedan afectar la vista, la capacidad de decisión o la coordinación.

• Instale todas las cubiertas y protecciones antes de su uso. Para evitar descargas eléctricas, asegúrese de que el sombrerete de bujía y el cable de encendido no presenten daños.
• No toque la bujía ni el cable de encendido con el motor en marcha.
• Mantenga una distancia de seguridad mínima de 15 m con respecto a personas o animales. Si una persona, un niño o un animal se acercan a menos de 15 m, detenga el producto. No apunte con el producto hacia personas, animales, ventanas abiertas y otros objetos.
• No deje que los niños manejen el producto. Asegúrese de que todos los operarios lean y comprendan el contenido de este manual de usuario.
• Mantenga las manos u otros objetos alejados de la carcasa del soplador durante el funcionamiento. Las piezas giratorias pueden causar lesiones graves.
• No utilice el producto si la rejilla de la toma de aire no está instalada. Asegúrese siempre de que la rejilla de la toma de aire esté instalada y no presente daños antes de usar el producto.
• En caso de emergencia, desabroche el cinturón y la cinta del pecho del arnés, y deje caer el producto.
• Cumpla las normativas y directivas nacionales.
• Mantenga todas las partes del cuerpo alejadas de las superficies calientes.
• Una vibración excesiva puede provocar daños en la circulación o en el sistema nervioso. Hable con su médico si presenta síntomas como, por ejemplo, entumecimiento, pérdida de sensibilidad, hormigueo, pinchazos, dolor, pérdida de fuerza o cambios en el color de la piel de los dedos, manos o muñecas.
• Tenga cuidado con los objetos que salen despedidos. Los objetos que salen despedidos pueden provocar lesiones graves.
• No use el producto en condiciones meteorológicas adversas como, por ejemplo, niebla, lluvia, vientos fuertes o frío intenso. Si trabaja con condiciones meteorológicas adversas, puede cansarse más y verse expuesto a situaciones de peligro.
• Asegúrese de que puede moverse y mantener una postura estable. Inspeccione el lugar de trabajo en busca de cualquier obstáculo como, por ejemplo, piedras. Tenga cuidado cuando utilice el producto en una pendiente.
• No deje el producto en el suelo con el motor en marcha.
• No utilice el producto en altura, por ejemplo, subido a una escalera.

• Asegúrese de que alguien le pueda oír en caso de accidente.

• Asegúrese de que la salida de los gases de escape no esté obstruida. Para evitar daños en el producto, no permita que haya nada a menos de 50 cm de la salida de los gases de escape.

• Nunca arranque el producto en interiores, en lugares mal ventilados ni cerca de material inflamable. Los gases de escape del motor contienen monóxido de carbono, que puede provocar intoxicación. Los gases de escape del motor están calientes y pueden contener chispas, las cuales pueden llegar a provocar un incendio.

Equipo de protección personal

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Para trabajar con el producto debe utilizar un equipo de protección personal homologado. El equipo de protección personal no elimina completamente el riesgo de lesiones, pero reduce la gravedad de las lesiones. Póngase en contacto con su distribuidor para obtener más información.
• Utilice protección auditiva homologada. La exposición prolongada al ruido puede causar daños crónicos en el oído.
• Utilice protección ocular homologada. Si se utiliza visor, deben utilizarse también gafas protectoras homologadas. Por gafas protectoras homologadas se entienden las que cumplen con la norma ANSI Z87.1 para EE. UU. o EN 166 para países de la UE.
• Utilice guantes protectores al usar el producto y al realizar trabajos de mantenimiento en él.
• Utilice botas o zapatos de protección con suela antideslizante.
• Utilice ropa de tejido resistente y larga. No utilice joyas ni calzado abierto. Para reducir el riesgo de lesiones, la ropa debe quedar ceñida pero sin llegar a limitar el movimiento. Evite que el pelo le caiga por debajo de los hombros para que no entre en contacto con las piezas giratorias ni se enganche en las ramas.
• Utilice una máscara de protección respiratoria en caso de existir riesgo de polvo.
• Mantenga cerca el equipo de primeros auxilios.

Dispositivos de seguridad en el producto

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No utilice un producto que tenga dispositivos de seguridad defectuosos.
  • Realice una comprobación de los dispositivos de seguridad con frecuencia. Consulte la sección Mantenimiento en la página 110.
• Si los dispositivos de seguridad están defectuosos, hable con su taller de servicio Husqvarna.

Comprobación del silenciador

ADVERTENCIA: No utilice un producto con un silenciador defectuoso.

ADVERTENCIA: El silenciador se calienta mucho durante y después del funcionamiento, incluso con el motor a ralentí. Utilice guantes protectores para evitar quemaduras.

ADVERTENCIA: El interior del silenciador contiene sustancias químicas que pueden ser cancerígenas. No toque el silenciador si está dañado.

• Realice una inspección visual periódica del silenciador. El silenciador mantiene al mínimo los niveles de ruido y aleja los gases de escape del usuario. Consulte la sección Mantenimiento del silenciador en la página 111.

Comprobación del sistema amortiguador de vibraciones

1. Asegúrese de que no los amortiguadores de vibraciones no presenten fisuras ni deformación.
2. Compruebe que los amortiguadores de vibraciones estén bien montados entre la parte del motor y la parte de los mangos.

Consulte Descripción del producto en la página 103 para obtener más información sobre la ubicación del sistema amortiguador de vibraciones en el producto.

Comprobación del interruptor de arranque/parada

1. Utilice el interruptor de arranque/parada para parar el motor.
2. Asegúrese de que el motor se detiene por completo.
   Para conocer la ubicación del interruptor de arranque/parada en el producto, consulte Descripción del producto en la página 103.

Seguridad en el uso del combustible

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• No mezcle ni añada combustible en un recinto cerrado o cerca de una fuente de calor.
• No arranque el producto si hay manchas de aceite o combustible sobre el producto o sobre su cuerpo.

• No arranque el producto si el motor presenta fugas de combustible. Examine frecuentemente si hay fugas de combustible en el motor.

• Tenga siempre cuidado con el combustible. El combustible es inflamable, sus vapores son explosivos y puede provocar lesiones graves o la muerte.

• No inhale los vapores de combustible, ya que pueden causar lesiones. Asegúrese de que hay ventilación suficiente.
• No fume cerca del combustible o el motor.
• No coloque el producto ni un recipiente de combustible cerca de objetos calientes, una llama descubierta, una chispa o una llama piloto.
• Use siempre recipientes homologados para el transporte y almacenamiento de combustible.

Instrucciones de seguridad para el mantenimiento

ADVERTENCIA: Lea las siguientes instrucciones de advertencia antes de utilizar el producto.

• Pare el motor, quite la bujía y deje que el motor se enfríe antes de realizar tareas de mantenimiento y montaje.
• Si el apagachispas se obstruye, el motor se calienta demasiado y puede resultar dañado.
• Si el apagachispas se obstruye con frecuencia, esto puede ser señal de que se ha reducido el rendimiento del catalizador. Hable con su distribuidor para que examine el silenciador.

Montaje

Introducción

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de montar el producto.

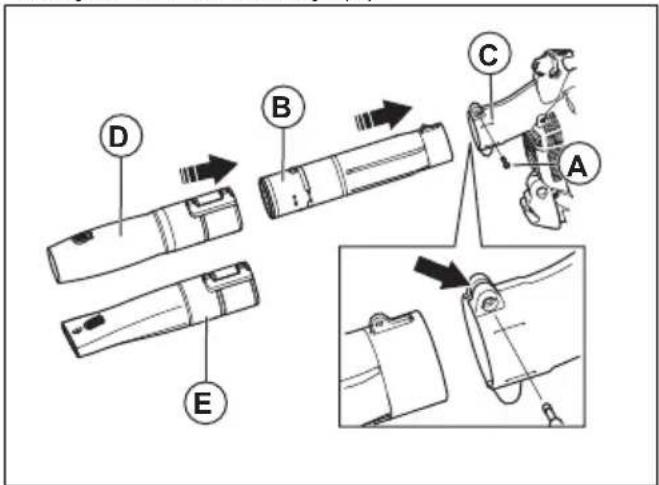

1. Monte el tubo intermedio (B) y el tubo de soplado (C).
2. Instale y apriete el tornillo de anclaje (A).
3. Instale la boquilla redonda (D) o la boquilla plana (E) en el tubo intermedio.

Montaje del tubo del soplador

1. Afloje el tornillo de anclaje (A).

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad antes de usar el producto.

Carburante

Este producto tiene un motor de dos tiempos.

PRECAUCIÓN: Un tipo de combustible incorrecto puede producir daños en el motor. Utilice una mezcla de

gasolina y aceite para motores de dos tiempos.

Combustible premezclado

- Utilice gasolina de alquilato premezclada Husqvarna para mejorar el rendimiento y prolongar la vida útil del motor. Este combustible contiene menos productos químicos peligrosos que la gasolina tradicional, lo que reduce los gases de escape tóxicos. Con este combustible, se reduce la cantidad de residuos de la combustión, lo que ayuda a mejorar el nivel de limpieza de los componentes del motor.

Mezcla de combustible

Gasolina

- Utilice gasolina sin plomo de buena calidad con un máximo de un 10 % de etanol.

PRECAUCIÓN: No utilice gasolina con un octanaje inferior a 90 octanos RON (87 AKI). El uso de gasolina de un octanaje inferior puede causar golpeteo del motor, lo cual puede provocar daños en el motor.

Aceite para motores de dos tiempos

- Para obtener los mejores resultados y un rendimiento óptimo, utilice aceite para motores de dos tiempos Husqvarna. - Si no se dispone de aceite para motores de dos tiempos Husqvarna, puede utilizarse un aceite para motores de dos tiempos de buena calidad para motores refrigerados por aire. Póngase en contacto con su taller de servicio para seleccionar el aceite correcto.

PRECAUCIÓN: No utilice nunca aceite para motores de dos tiempos motores fueraborda refrigerados por agua. No utilice aceite para motores de cuatro tiempos.

Mezcla de gasolina y aceite para motores de dos tiempos

Gasolina, litros	Aceite para motores de dos tiempos, litros
	2 % (50:1)
5 0,10
10 0,20
15 0,30

20 0,40

PRECAUCIÓN: Los errores, por pequeños que sean, pueden influir en la proporción de la mezcla considerablemente si mezcla pequeñas cantidades de combustible. Mida cuidadosamente la cantidad de aceite para asegurarse de obtener la mezcla adecuada.

1. Agregue la mitad de la cantidad de gasolina a un recipiente limpio homologado para combustible.
2. Añada la cantidad total de aceite.
3. Agite la mezcla de combustible.
4. Añada el resto de gasolina al recipiente.
5. Agite bien la mezcla de combustible.

PRECAUCIÓN: No mezcle combustible para más de 1 mes como máximo.

Llenado del depósito de combustible

ADVERTENCIA: Por su seguridad, siga el procedimiento que se indica a continuación.

1. Detenga el motor y deje que se enfríe.
2. Limpie minuciosamente alrededor de la tapa del depósito de combustible.

1. Agite el recipiente y asegúrese de que el combustible esté totalmente mezclado.

2. Abra el tapón del depósito de combustible lentamente para liberar la presión.

3. Llene el depósito de combustible.

PRECAUCIÓN: Asegúrese de que no haya demasiado combustible en el depósito, ya que este se expande cuando se calienta.

1. Apriete con cuidado el tapón del depósito de combustible.
2. Limpie el combustible derramado sobre el producto y alrededor de él.
3. Aparte el producto 3 m (10 pies) o más del lugar y la fuente de repostaje antes de arrancar el motor.

Nota: Para conocer la ubicación del depósito de combustible en el producto, consulte Introducción en la página 103.

Arranque del producto

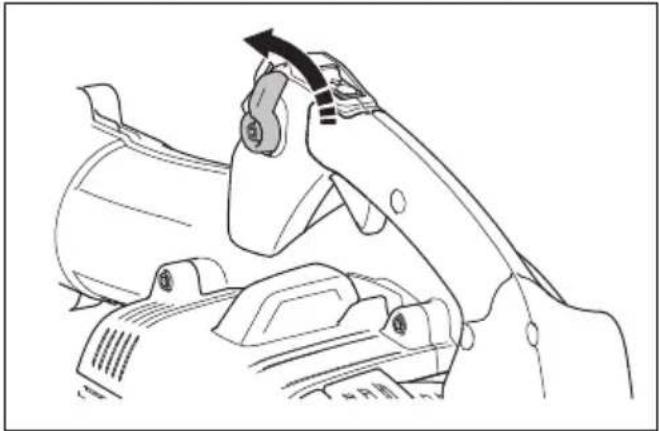

1. Mueva el acelerador a la posición de ralentí.

1. Si el motor está frío, coloque el estrangulador en la posición cerrada.

1. Presione la perilla de la bomba de combustible hasta que comience a llenarse de combustible. No es necesario llenar completamente la perilla de la bomba de combustible.

2. Ponga el producto sobre un suelo plano.

3. Agarre el producto con la mano derecha.

PRECAUCIÓN: No sujete el producto con el pie.

1. Tire de la empuñadura de la cuerda de arranque lentamente hasta que note resistencia.
2. Tire de la empuñadura de la cuerda de arranque rápidamente con la mano izquierda. Tire varias veces de la empuñadura de la cuerda de arranque hasta que el motor se ponga en marcha.

Nota: No tire de la empuñadura de la cuerda de arranque al máximo y no la suelte.

1. Si el motor está frío, coloque el estrangulador en la posición abierta.
2. Si el motor está frío, déjelo funcionar 2-3 minutos para que se caliente antes del uso.

ADVERTENCIA: Cuando el motor se pone en marcha y el producto se deja a ralentí, sale aire. Evite que se acerque nadie al producto ni al tubo del soplador.

Manejo del producto

• Utilice el producto en el horario de trabajo habitual. Cumpla con las normas locales.
• Utilice una cantidad de equipo mínima y seleccione la velocidad adecuada para la tarea. Ajuste el acelerador al mínimo posible para evitar generar demasiado ruido y más polvo de lo necesario.
• Acerque la boquilla de soplado al suelo.

Nota: Husqvarna recomienda utilizar la extensión completa de la boquilla de soplado.

• Fíjese en la dirección del viento y use el producto a favor del viento.
• Utilice las herramientas de jardín necesarias para despegar el material del suelo.
• En zonas con polvo, utilice un pulverizador para humedecer la zona. De esta forma, se reducirá el tiempo de funcionamiento.

- Después de usar el producto, guárdelo en vertical.

Para parar el motor

PRECAUCIÓN: No pare el producto cuando esté funcionando a máxima velocidad.

- Ponga el interruptor de arranque/parada en la posición de parada.

antes de realizar tareas de mantenimiento en el producto.

ADVERTENCIA: Asegúrese de leer y comprender el capítulo sobre seguridad

Programa de mantenimiento

Mantenimiento Diario Semanal Mensual
Limpie las superficies externas. X
Asegúrese de que el acelerador funciona correctamente. X
Compruebe que el interruptor de arranque/parada funciona correctamente. Consulte la sección Comprobación del interruptor de arranque/parada en la página 106.	X
Examine el motor, el depósito de combustible y los conductos de combustible para detectar posibles fugas. Examine el filtro de combustible por si presenta contaminación. Sustituya el filtro de combustible si es necesario.	X
Limpie el filtro de aire. Cambie el filtro de aire si es necesario. X
Apriete las tuercas y los tornillos. X
Inspeccione la toma de aire y verifique que no esté obstruida. X
Examine el mecanismo de arranque y la cuerda de arranque en busca de daños.		X
Examine los amortiguadores de vibraciones para comprobar si presentan daños o grietas, o si están deformados. Compruebe que los amortiguadores de vibraciones están correctamente instalados.		X
Examine la bujía. Consulte la sección Mantenimiento de la bujía en la página 111.		X
Limpie el sistema de refrigeración. X
Limpie el exterior del carburador y la zona alrededor del mismo. X
Limpie el depósito de combustible. X
Examine todos los cables y conexiones. X
Examine y limpie el apagachispas del silenciador (para productos sin catalizador).		X
Examine y limpie el apagachispas del silenciador (para productos con catalizador).			X
Cambie la bujía. Asegúrese de que está conectada con un supresor. X

Para ajustar el régimen de ralentí

1. Asegúrese de que el filtro de aire esté limpio y tenga colocada la cubierta.
2. Regule el ralentí con el tornillo de ralentí. Para conocer la ubicación del tornillo de ralentí en el producto, consulte Descripción del producto en la página 103

Mantenimiento de la bujía

PRECAUCIÓN: Utilice la bujía recomendada. Consulte la sección Mantenimiento de la bujía en la página 111. Una bujía incorrecta puede provocar daños en el producto.

1. Detenga el motor y deje que el producto se enfríe.
2. Limpie la bujía si está sucia.
3. Compruebe que la distancia entre los electrodos sea correcta. Consulte la sección Datos técnicos en la página 114.

1. Cambie la bujía todos los meses o más a menudo si es necesario.

Mantenimiento del silenciador

1. Detenga el motor y deje que el silenciador se enfríe. Utilice guantes protectores.

1. Retire la cubierta del silenciador.
2. Realice una comprobación visual. Sustituya el apagachispas si está dañado.

Inspección y limpieza del sistema de refrigeración

El sistema de refrigeración incluye las aletas de refrigeración del cilindro y la rejilla de la toma de aire.

1. Pare el motor.
2. Asegúrese de que el sistema de refrigeración no esté dañado ni obstruido. Si es necesario, limpie la rejilla de la toma de aire y las aletas de refrigeración.

PRECAUCIÓN: Un sistema de refrigeración sucio u obstruido puede producir el sobrecalentamiento del

motor, lo cual puede provocar daños en el producto. Una rejilla de la toma de aire obstruida afecta negativamente a la fuerza de soplado.

1. Examine el sistema de refrigeración para comprobar si presenta daños. Asegúrese de que los componentes estén bien montados en el producto.

Para limpiar el filtro de aire

PRECAUCIÓN: No utilice el producto sin haber instalado un filtro de aire, ni tampoco si el filtro de aire está dañado. El polvo presente en el aire puede dañar el motor.

1. Coloque el estrangulador en la posición cerrada.
2. Retire la cubierta del filtro de aire (A).

1. Retire el filtro de aire (B) del bastidor del filtro.
2. Limpie el filtro de aire (B) con agua tibia y jabón.

Nota: Un filtro de aire que se haya utilizado durante mucho tiempo no se puede limpiar por completo. Sustituya el filtro de aire periódicamente y cambie siempre el filtro de aire si está defectuoso.

1. Limpie la superficie interior de la cubierta del filtro de aire (A) con un cepillo.
2. Retire y sustituya el filtro de fieltro (C) si está sucio.
3. Instale la pantalla (D), el filtro de fieltro (C) y el filtro de aire (B).
4. Coloque la cubierta del filtro de aire (A) en el producto.

Resolución de problemas

El motor no arranca
Comprobar Causa posible Solución
Botón de para-da.	Posición de pa-rada	Coloque el mando de detención en posición de arranque.
Ganchos de arranque.	Ganchos de arranque blo-queados o des-gastados.	Ajuste o sustituya los ganchos de arranque.
		Limpie alrededor de los ganchos de arranque.
		Acuda a un centro de servicio autorizado.
Depósito de combustible.	Tipo de combustible inco-recto.	Vacíe el depósito de combustible y llénelo con el combustible adecuado.
Carburador. Reglaje del ré-gimen de ralen-tí		Regule el régimen de ralentí con el tornillo de ajuste.
Chispa (no hay chispa).	Bujía sucia o húmeda.	Asegúrese de que la bujía de encendido está seca y limpia.
	La distancia entre los elec-trodos de la bu-jía es incorrecta.	Limpie la bujía. Compruebe que la distancia entre los electrodos sea correcta.Asegúrese de que la bujía está equipada con supresor.
		Consulte los datos técnicos para conocer la distancia entre los electrodos co-recta.
Bujía.	Bujía suelta. Apriete la bujía.
	Hay material no deseado en los electrodos de la bujía.	Asegúrese de que la mezcla de combustible sea correcta.
		Asegúrese de que el filtro de aire esté limpio.

El motor arranca pero se para de nuevo
Comprobar Causa posible Solución
Depósito de combustible.	Tipo de combustible incorrecto.	Vacíelo y utilice el combustible adecuado.
Carburador. El motor no funciona correctamente a ralentí.		Acuda a su distribuidor.
Filtro de aire. Filtro de aire obstruido.		Limpie el filtro de aire.

Transporte y almacenamiento

ADVERTENCIA: Para evitar el riesgo de incendio, asegúrese de que no haya fugas ni vapores durante el transporte o el almacenamiento. Asegúrese de que no existe riesgo de chispas ni de incendio.

• Vacíe el depósito de combustible antes de transportar el producto o almacenarlo un tiempo prolongado. Presione la perilla de la bomba de combustible para verificar que se haya extraído todo el combustible. Deseche el combustible en una ubicación adecuada para su eliminación.
• Asegúrese de que el producto esté limpio y de haber realizado todas las tareas de mantenimiento pertinentes antes de guardarlo durante periodos prolongados.
• Quite la bujía y vierta aproximadamente 15 ml de aceite para motores de dos tiempos en el cilindro.

Haga girar el producto 3 veces e instale de nuevo la bujía.

• Fije el producto firmemente al vehículo durante el transporte.
• Ponga el producto en un lugar seco, fresco y limpio, con una ventilación adecuada. Mantenga el producto alejado de los niños.

Datos técnicos

Datos técnicos

	Husqvarna 525BX
Motor
Cilindrada, cm3	25,4
Régimen de ralentí, rpm 3000
Catalizador Sí
Sistema de encendido
Bujía NGK BPMR8Y
Distancia entre electrodos, mm 0,6-0,7
Sistema de combustible y lubricación
Capacidad del depósito de combustible, l / cm3	0,45 / 450
Peso
Peso sin combustible, kg 4,4
Emisiones de ruido 22
Nivel de potencia acústica medida, dB(A) 104
Nivel de potencia acústica garantizado LWA dB(A) 106
Niveles acústicos 23
Nivel de presión sonora equivalente en el oído del usuario, medido conforme a EN15503, dB(A):
Equipado con boquilla redonda 91
Equipado con boquilla plana 92
Niveles de vibraciones 24
Niveles de vibración equivalentes (ahv,eq) en los mangos, medidos conforme a EN 15503, m/s2
Equipado con boquilla redonda 1,2
Equipado con boquilla plana 2,0
Rendimiento del ventilador
Velocidad máxima del aire con boquilla redonda, m/s 70
Velocidad máxima del aire con boquilla plana, m/s 86
Caudal de aire con boquilla redonda, m3/min 13
Caudal de aire con boquilla plana, m3/min 10

Declaración de conformidad

Declaración de conformidad CE

Nosotros, Husqvarna AB, SE-561 82 Huskvarna

(Suecia), tel. [phone], declaramos bajo nuestra

exclusiva responsabilidad que el producto:

Descripción Soplador
Marca Husqvarna
Tipo/Modelo 525BX
Identificación Números de serie a partir del año 2022

Cumple las siguientes directivas y normas de la UE:

Norma Descripción
2006/42/CE "relativa a las máquinas"
2014/30/UE "relativa a la compatibilidad electromagnética"
2000/14/CE "relativa a las emisiones sonoras en el entorno"
2011/65/UE	"relativa a restricciones de utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos"

Y que se aplican las especificaciones técnicas o los estándares siguientes: EN ISO 12100:2021, CISPR

12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, ha llevado a cabo un examen voluntario para Husqvarna AB.

Número de certificado: SEC/14/2423.

Para obtener información respecto a las emisiones sonoras, consulte Datos técnicos en la página 114.

Huskvarna, 2022-05-09

Shot = Jhulan

Stefan Holmberg, Director de I+D, Gestión de tecnología, Husqvarna AB

Responsable de la documentación técnica

Sisukord

Sissejuhatus.... 117

Ohutus.... 118

Kokkupanek.... 120

Töö....121

Hooldamine....123

Veaotsing....125

Transportimine ja hoiustamine....126

Tehnilised andmed.... 127

Primer del carburante.

Gasolina, litros Óleo para mo-	tor de dois tempos, litros
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

Instrucciones originales

Originaaljuhend

Alkuperäiset ohjeet
