525BX - Puhalin HUSQVARNA - Ilmainen käyttöohje ja opas

Laitetyyppi	Selkään asennettava puhallin
Merkki	Husqvarna
Malli	525BX
Iskutilavuus	28 cm³
Moottorityyppi	2-tahti
Teho	0,9 kW
Polttoainesäiliön tilavuus	0,5 L
Maksimi ilmavirtaus	775 m³/h
Maksimi ilmannopeus	70 m/s
Paino (ilman polttoainetta)	9,8 kg
Taattu melutaso	109 dB(A)
Tärinä (edessä/takana)	3,5 / 3,5 m/s²
Sytytysjärjestelmä	CDI-elektroniikka
Sytytystulppa	NGK BPMR7A
Käynnistintyyppi	Kelakäynnistin
Öljysäiliö (moottori)	2-tahtiseos (50:1)
Öljysäiliön tilavuus (jos on)	Moottoriöljy sisältyy seokseen
Huolto	Ilmansuodattimen puhdistus, polttoaineen tyhjennys, sytytystulpan tarkistus
Turvallisuus	Hätäpysäytys, lämpösuojat
Varaosat	Ilmansuodatin, sytytystulppa, kaasutin, kahvat

Usein kysytyt kysymykset - 525BX HUSQVARNA

Mitä öljy-bensiini-seosta Husqvarna 525BX:lle käytetään?

Käytä 2 % (50:1) seosta laadukkaalla kaksitahtiöljyllä. Lisää 20 ml öljyä 1 litraan lyijytöntä bensiiniä.

Kuinka Husqvarna 525BX -puhallin käynnistetään kylmänä?

Aseta rikastin kiinni-asentoon, paina polttoainepumppua 5 kertaa, vedä käynnistysnarua kevyesti vastukseen asti ja sitten yhdellä nopealla vedolla. Kun moottori käynnistyy, avaa rikastin vähitellen.

Moottori käy tyhjäkäynnillä, mutta sammuu kaasutettaessa, mitä tehdä?

Tarkista ilmansuodatin ja puhdista se. Säädä kaasutinta tarvittaessa. Myös huono seos tai likainen sytytystulppa voi olla syynä.

Mikä on Husqvarna 525BX:n polttoainesäiliön tilavuus?

Polttoainesäiliön tilavuus on 0,5 litraa. Varo täyttämästä liikaa ja sulje korkki kunnolla.

Kuinka ilmansuodatin puhdistetaan?

Irrota suodattimen kansi, poista vaahtosuodatin. Pese se saippuavedellä, huuhtele ja kuivaa. Öljyä kevyesti ennen asennusta.

Voiko Husqvarna 525BX:tä käyttää puhallusletkulla?

Kyllä, 525BX on yhteensopiva Husqvarnan puhallusputken kanssa. Varmista putken kunnollinen kiinnitys tehonmenetysten välttämiseksi.

Mitä sytytystulppaa käytetään Husqvarna 525BX:lle?

Käytä NGK BPMR7A -sytytystulppaa tai vastaavaa. Tarkista kärkiväli (0,5 mm) ja vaihda tarvittaessa.

Kuinka puhallin säilytetään talvella?

Tyhjennä polttoainesäiliö, käytä moottoria kunnes se sammuu tyhjentääkseen kaasuttimen. Puhdista laite ja säilytä kuivassa paikassa.

Onko melutaso korkea?

Kyllä, taattu melutaso on 109 dB(A). Käytä aina kuulosuojaimia ja korvatulppia.

Mistä löydän varaosia Husqvarna 525BX:lle?

Voit tilata osia valtuutetulta Husqvarna-jälleenmyyjältä tai viralliselta verkkosivustolta. Yleisimmät osat (suodatin, sytytystulppa, kahvat) ovat helposti saatavilla.

KÄYTTÖOHJE 525BX HUSQVARNA

FI Käyttöohje 130-143

Summuti kontrollimine

Vianmääritys.... 139

Kuljetus ja säilytys.... 140

Tekniset tiedot.... 141

Vaatimustenmukaisuusvakuutus.... 143

Johdanto

Tuotekuvaus

Tämä tuote on polttomoottoripuhallin.

Kehitämme jatkuvasti tuotteitamme ja pidätämme siksi itsellämme oikeuden muuttaa tuotteiden muotoa ja ulkonäköä ilman ennakkoilmoitusta.

Käyttötarkoitus

Tuotteella puhalletaan lehtiä ja muuta ylimääräistä materiaalia esimerkiksi nurmikoilta, käytäviltä ja asfalttiteiltä.

Laitteen kuvaus

1. Käynnistys-/pysäytyskytkin

2. Turvaliipaisin

3. Kaasuvipu

4. Säätökahva

5. Kahva

6. Rikastimen ohjain

7. Polttoainepumppu

8. Käynnistysnarun kahva

9. Kiinnitysruuvi

10. Väliputki

11. Pyöreä suutin

12. Litteä suutin

13. Sytytystulppa

14. Polttoainesäiliön korkki

15. Ilmansuodatin

16. Äänenvaimennin

17. Ilmansuodatin

18. Tärinänvaimennusjärjestelmä

19. Käyttöohjekirja

20. Yhdistelmääavain

21. Joutokäyntinopeuden säätöruuvi

Laitteen symbolit

VAROITUS: Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä laitetta oikein.

Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää laitetta.

Käytä hyväksyttyjä kuulonsuojaimia ja suojalaseja. Jos käyttöympäristö on pölyinen, käytä hengityksensuojainta.

Käytä hyväksyttyjä suojakäsineitä.

Tämä tuote täyttää voimassa olevien EY-direktiivien vaatimukset.

Tämä tuote täyttää sovellettavien UK-säädösten vaatimukset.

Bensiinin ja kaksitahtiöljyn seos.

Polttoaineen ilmauspumppu.

Rikastin, avoin asento.

Rikastin, suljettu asento.

Melupäästöt ympäristöön eurooppalaisen direktiivin 2000/14/EY ja Uuden Etelä-Walesin Iainsäädännön Protection of the Environment Operations (Noise Control) Regulation 2017 -asetuksen mukaisesti. Melupäästötiedot ilmoitetaan koneen arvokilvessä ja luvussa Tekniset tiedot.

Varo sinkoutuvia esi- neitä. Sinkoutuvat esi- neet voivat aiheuttaa vakavia vammoja. Käy- tä henkilökohtaisia suojavarusteita.

Pidä vähintään 15 metrin turvaetäisyys muihin ihmisiin tai eläimiin.

Tyyppikilvessä näkyy sarjanumero, jossa yyyy on valmistusvuosi ja ww on valmistusviikko.

Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia.

Euro V -päästöt

VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän.

Tuotevastuu

Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti
- tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia
- tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste
- tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla.

Turvallisuus

Turvallisuusmääritelmät

Oheiset määritelmät kertovat huomiosanojen vakavuustason.

VAROITUS: Henkilövahinko.

HUOMAUTUS: Laitevaurio.

Huomautus: Nämä tiedot helpottavat laitteen käyttöä.

Yleiset turvaohjeet

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Älä tee laitteeseen muutoksia ilman valmistajan lupaa. Käytä aina alkuperäisiä lisävarusteita. Luvattomat muutokset ja/tai hyväksymättömät lisävarusteet voivat aiheuttaa käyttäjälle tai muille henkilöille vakavia vammoja tai kuoleman.
• Älä käytä vaurioitunutta laitetta. Suorita tässä käyttöohjeessa mainitut turvallisuustarkastukset ja ylläpitotyöt. Kaikki muut ylläpitotyöt on annettava hyväksytyn huoltohenkilöstön tehtäväksi.
• Kaikki huolto- ja korjaustyöt on annettava hyväksytyn huoltohenkilöstön tehtäväksi. Jos laitteessa on viallinen osa, ota yhteys huoltoliikkeeseen.

Turvallisuusohjeet käyttöä varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Tämä laite voi olla vaarallinen ja aiheuttaa käyttäjälle tai sivullisille vakavia vahinkoja tai kuoleman. Ole varovainen ja käytä laitetta oikein.
• Tarkasta laite ennen käyttöä. Katso kohta Huolto sivulla 137.
• Älä käytä laitetta ollessasi väsynyt tai sairas tai jos olet alkoholin tai muiden huumaavien aineiden vaikutuksen alaisena, jolloin näkö-, arviointi- ja koordinaatiokykysi voivat heiketä.
• Asenna kaikki suojukset ennen käyttöä. Estä sähköiskun vaara varmistamalla, että sytytystulpan suojus ja sytytyskaapeli eivät ole vaurioituneet.

• Älä koskaan koske sytytystulppaan tai -kaapeliin moottorin käydessä.

• Pidä vähintään 15 metrin turvaetäisyys muihin ihmisiin tai eläimiin. Pysäytä laite, jos alle 15 metrin etäisyydelle tulee muita henkilöitä, lapsia tai eläimiä. Osoita laite poispäin muista henkilöistä, eläimistä, avoimista ikkunoista tai muista esineistä.

• Älä anna lasten käyttää konetta. Varmista, että kaikki laitteen käyttäjät lukevat ja ymmärtävät tämän käyttöohjeen sisällön.
• Pidä kädet ja muut esineet poissa puhaltimen kotelosta käytön aikana. Pyörivät osat voivat aiheuttaa vakavia vammoja.
• Älä käytä laitetta, jos ilmanottosäleikköä ei ole asennettu. Varmista aina ennen käyttöä, että ilmanottosäleikkö on asennettu ja ehjä.
• Vapauta hätätilanteessa valjaiden lantiovyö ja rintavyö ja anna laitteen pudota.
• Noudata kansallisia säädöksiä ja direktiivejä.
• Pidä kaikki kehonosat etäällä kuumista pinnoista.
• Liian voimakas tärinä voi vaikuttaa haitallisesti verenkiertoon tai hermojärjestelmään. Ota yhteys lääkäriin, jos sinulla on oireita, kuten tunnottomuutta, tuntoaistien heikkenemistä, kihelmöimistä, pistelyä, kipua, voimien ehtymistä tai ihonvärin muutoksia sormissa, käsissä tai ranteissa.
• Varo sinkoutuvia esineitä. Sinkoutuvat esineet voivat aiheuttaa vakavia vammoja.
• Älä käytä laitetta epäsuotuisissa sääoloissa, kuten sumussa, sateessa, kovassa tuulessa tai liian kylmissä olosuhteissa. Työskentely huonossa säässä voi aiheuttaa väsymistä ja vaarallisia tilanteita.
• Varmista, että pystyt liikkumaan vapaasti ja työskentelemään tukevassa asennossa. Tarkista työalue mahdollisten esteiden, kuten kivien, varalta. Ole varovainen, kun käytät laitetta kaltevalla tasolla.
• Älä aseta laitetta maahan moottorin käydessä.
• Älä käytä laitetta korkeilla tasoilla kuten tikkailla.
• Varmista, että olet aina kuuloyhteyden etäisyydellä sen varalta, että tapahtuu onnettomuus.
• Varmista, että pakokaasun poistoaukko ei ole tukossa. Pidä esteet vähintään 50 cm:n etäisyydellä pakokaasun poistoaukosta, jotta voit estää laitteen vaurioitumisen.
• Älä käynnistä laitetta sisätiloissa, lähellä herkästi syttyvää materiaalia tai tilassa, jossa ei ole riittävää ilmavirtausta. Moottorin pakokaasut sisältävät hiilimonoksidia, joka voi aiheuttaa häkämyrkytyksen. Moottorin pakokaasut ovat kuumia ja voivat sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

Henkilökohtainen suojavarustus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Käytä hyväksyttyjä henkilökohtaisia suojavarusteita, kun käytät konetta. Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa täysin, mutta ne voivat lieventää vammoja. Lisätietoja saat jälleenmyyjältä.
• Käytä hyväksyttyjä kuulonsuojaimia. Pitkäaikainen altistuminen melulle saattaa aiheuttaa pysyviä kuulovammoja.
• Käytä hyväksyttyjä silmäsuojaimia. Visiiriä käytettäessä on käytettävä myös hyväksyttyjä suojalaseja. Hyväksytyillä suojalaseilla tarkoitetaan laseja, jotka täyttävät standardin ANSI Z87.1 (Yhdysvallat) tai EN 166 (EU-maat) vaatimukset.
• Käytä suojakäsineitä käytön ja ylläpitotöiden aikana.
• Käytä turvajalkineita, joissa on luistamaton pohja.
• Käytä tukevasta kankaasta valmistettuja vaatteita, jotka peittävät kehon. Älä käytä koruja tai avokenkiä. Voit vähentää loukkaantumisriskiä käyttämällä vaatteita, jotka ovat vartalonmyötäisiä, mutta jotka eivät rajoita liikkumista. Sido hiukset olkapäiden yläpuolelle, jotta ne eivät joudu pyörivien osien väliin tai takerru oksiin.
• Käytä hengityssuojainta, jos on olemassa pölyvaara.
• Pidä ensiaputarvikkeet lähettyvillä.

Tuotteen turvalaitteet

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.
• Tarkasta turvalaitteet säännöllisesti. Katso Huolto sivulla 137.
• Jos turvalaitteissa on vikoja, ota yhteyttä Husqvarna-huoltoliikkeeseen.

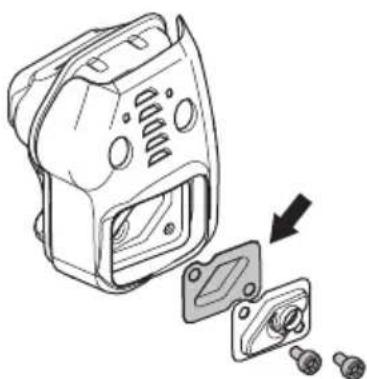

Äänenvaimentimen tarkistaminen

VAROITUS: Älä käytä laitetta, jos äänenvaimennin on viallinen.

VAROITUS: Äänenvaimennin kuumentuu huomattavasti käytön aikana ja sen jälkeen, myös joutokäyntinopeudella. Käytä suojakäsineitä palovammojen välttämiseksi.

VAROITUS: Äänenvaimentimessa on kemikaaleja, jotka saattavat olla karsinogeenisia. Älä koske vaurioituneeseen äänenvaimentimeen.

- Tarkista äänenvaimennin silmämääräisesti säännöllisesti. Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa pakokaasut käyttäjästä poispäin. Katso kohta Äänenvaimentimen kunnossapito sivulla 138.

Tärinänvaimennusjärjestelmän tarkistaminen

1. Varmista, ettei tärinänvaimennuselementeissä ole halkeamia tai vääntymiä.
2. Varmista, että tärinänvaimennuselementit on kiinnitetty oikein moottoriyksikköön ja kahvaosaan.

Katso laitteesi tärinänvaimennusjärjestelmän sijainti kohdasta Laitteen kuvaus sivulla 130.

Käynnistys-/pysäytyskytkimen tarkistaminen

1. Moottori sammutetaan käynnistys-/pysäytyskytkimellä.
2. Varmista, että moottori sammuu kokonaan.

Tarkista laitteen käynnistys-/pysäytyskytkimen paikka kohdasta Laitteen kuvaus sivulla 130.

Polttoaineturvallisuus

VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä sekoita tai lisää polttoainetta sisätiloissa tai lämmönlähteen läheisyydessä.
• Älä käynnistä laitetta, jos öljyä tai polttoainetta on läikkynyt laitteen päälle tai yllesi.
• Älä käynnistä laitetta, jos moottorista vuotaa polttoainetta. Tarkista moottori säännöllisesti polttoainevuotojen varalta.
• Käsittele polttoainetta aina varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.
• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.
• Älä tupakoi polttoaineen tai moottorin lähistöllä.
• Älä sijoita laitetta tai polttoainekannua lähelle lämpimiä esineitä, avotulta, kipinöitä tai sytytysliekkejä.
• Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

Turvaohjeet huoltoa varten

VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

- Pysäytä moottori, irrota sytytystulppa ja anna moottorin jäähtyä ennen ylläpito- ja asennustoimenpiteitä.

• Tukkeutunut kipinänsammutusverkko saa moottorin ylikuumenemaan, mistä aiheutuu moottorivaurioita.
• Jos kipinänsammutusverkko tukkeutuu usein, se voi olla merkki katalysaattorin toiminnan

heikentymisestä. Ota yhteyttä huoltoliikkeeseen äänenvaimentimen tarkistusta varten.

Asentaminen

Johdanto

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen asentamista.

1. Asenna väliputki (B) puhallusputkeen (C).
2. Asenna ja kiristä kiinnitysruuvi (A).
3. Asenna pyöreä suutin (D) tai litteä suutin (E) väliputkeen.

Puhallusputken kokoaminen

1. Avaa kiinnitysruuvi (A).

VAROITUS: Lue ja sisäistä turvallisuutta käsittelevä luku ennen laitteen käyttöä.

Polttoaine

Tässä laitteessa on kaksitahtimoottori.

HUOMAUTUS: Vääräntyyppinen polttoaine voi vaurioittaa moottoria. Käytä bensiinin ja kaksitahtiöljyn seosta.

Valmis polttoainesekoitus

- Käytä valmiiksi sekoitettua Husqvarna-alkylaattibensiiniä, sillä se takaa parhaan suorituskyvyn ja pidentää moottorin käyttöikää. Tällainen polttoaine sisältää tavallista polttoainetta vähemmän haitallisia kemikaaleja, mikä vähentää haitallisia pakokaasuja. Tällaisesta polttoaineesta jää vähemmän karstaa polton jälkeen, jolloin moottorin osat pysyvät puhtaampina.

Polttoaineen sekoittaminen

Bensiini

- Käytä korkealaatuista lyijytöntä bensiiniä, jossa on enintään 10 % etanolia-

HUOMAUTUS: Älä käytä bensiiniä, jonka oktaaniluku on pienempi kuin 90 RON / 87 AKI. Jos oktaaniluku on pienempi, moottori voi alkaa nakuttaa, mikä vaurioittaa moottoria.

Kaksitahtiöljy

• Käytä Husqvarna-kaksitahtiöljyä, sillä se takaa parhaat tulokset ja suorituskyvyn.
• Jos Husqvarna-kaksitahtiöljyä ei ole saatavilla, voidaan käyttää jotakin muuta ilmajäähdytteisille moottoreille tarkoitettua korkealaatuista kaksitahtiöljyä. Kysy huoltoliikkeestä ohjeita oikean öljyn valintaan.

HUOMAUTUS: Älä käytä vesijäähdytteisille ulkolaitamoottoreille tarkoitettua kaksitahtiöljyä. Älä käytä nelitahtimoottoreille tarkoitettua öljyä.

Bensiinin ja kaksitahtiöljyn sekoitus

Bensiini, litraa Kaksitahtiöljy,	litraa
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

HUOMAUTUS: Kun polttoainetta sekoitetaan pieniä määriä, pienikin mittausvirhe voi vaikuttaa sekoitussuhteeseen suuresti. Mittaa öljymäärä huolellisesti ja varmista, että seoksen suhde on oikea.

1. Lisää puhtaaseen polttoainesäiliöön puolet bensiinin kokonaismäärästä.
2. Lisää koko öljymäärä.
3. Ravista polttoaineseosta.
4. Lisää loput bensiinistä säiliöön.
5. Ravista polttoaineseosta huolellisesti.

HUOMAUTUS: Sekoita korkeintaan yhden kuukauden polttoaineet kerrallaan.

Polttoainesäilion täyttö

VAROITUS: Noudata seuraavia turvallisuustoimenpiteitä.

1. Sammuta moottori ja anna sen jäähtyä.

2. Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

1. Ravista kannua ja varmista, että polttoaine on sekoittunut kokonaan.
2. Vapauta polttoainesäiliöstä painetta avaamalla polttoainesäiliön korkki hitaasti.
3. Täytä polttoainesäiliö.

HUOMAUTUS: Varmista, että polttoainesäiliössä ei ole liikaa polttoainetta. Polttoaine laajenee lämmetessään.

1. Kiristä polttoainesäiliön korkki tiukasti.
2. Puhdista polttoaineroiskeet laitteen päältä ja ympäriltä.
3. Siirrä laite vähintään 3 metrin päähän polttoaineen lisäämis- ja säilytyspaikalta ennen käynnistämistä.

Huomautus: Laitteen polttoainesäilion paikka kerrotaan kohdassa Johdanto sivulla 130.

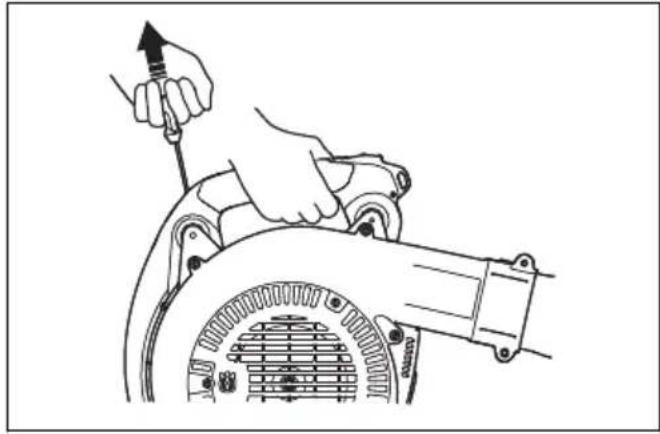

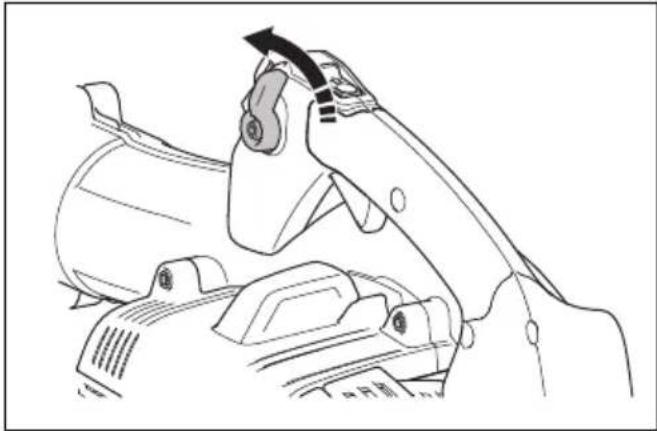

Laitteen käynnistäminen

1. Käännä kaasuliipaisin joutokäyntiasentoon.

1. Jos moottori käynnistetään kylmänä, siirrä rikastimen kytkin suljettuun asentoon.

1. Paina polttoaineen ilmauspumppua, kunnes se alkaa täyttyä polttoaineella. Polttoaineen ilmauspumppua ei tarvitse täyttää kokonaan.
2. Aseta laite tasaiselle alustalle maahan.
3. Pidä laitteesta kiinni oikealla kädellä.

HUOMAUTUS: Älä käytä jalkoja laitteen kannatteluun.

1. Vedä käynnistysnarun kahvaa hitaasti, kunnes tunnet vastuksen.
2. Vedä käynnistysnarun kahvaa nopeasti vasemmalla kädellä. Vedä käynnistysnarua niin monta kertaa, että moottori käynnistyy.

Huomautus: Älä vedä käynnistysnarun kahvaa loppuun asti, äläkä päästä irti käynnistysnarun kahvasta.

1. Jos moottori käynnistetään kylmänä, siirrä rikastimen kytkin rikastusasentoon.
2. Jos moottori käynnistetään kylmänä, anna sen käydä 2–3 minuuttia, jotta se lämpenee ennen käyttöä.

VAROITUS: Laite alkaa päästää ilmaa, kun moottori käynnistetään ja laite on asetettu joutokäyntinopeudelle. Älä päästä sivullisia laitteen tai puhallusputken lähelle.

Laitteen käyttö

• Käytä laitetta tavallisten työtuntien puitteissa. Noudata paikallisia säädöksiä.
• Vähennä laitteen osien määrää ja valitse työtehtävään sopiva nopeus. Käytä kaasua alimmassa mahdollisessa asennossa, jotta voit estää tarpeettoman melun ja pölyn muodostumisen.
• Pidä puhaltimen suutin lähellä maata.

Huomautus: Husqvarna suosittelee käyttämään puhaltimen suuttimen jatketta pisimmillään.

• Huomioi tuulen suunta ja käytä laitetta tuulen suuntaan.
• Poista ylimääräinen materiaali maasta sopivilla puutarhatyökaluilla.
• Jos alue on pölyinen, kastele se suihkuttamalla. Näin työaika lyhenee.
• Aseta laite käytön jälkeen säilytykseen pystyasentoon.

Moottorin sammuttaminen

HUOMAUTUS: Älä pysäytä laitetta, kun se käy täydellä käyntinopeudella.

- Aseta käynnistys-/pysäytyskytkin pysäytysasentoon.

VAROITUS: Lue ja sisäistä

turvallisuutta käsittelevä luku ennen laitteen huoltamista.

Huoltokaavio

Huolto	Päivittäin	Viikoittain	Kuukausittain
Puhdista ulkopinnat. X
Varmista, että kaasuliipaisin toimii oikein. X
Varmista, että käynnistys-/pysäytyskytkin toimii oikein. Katso Käynnistys-/pysäytyskytkimen tarkistaminen sivulla 133.	X
Tarkista moottori, polttoainesäiliö ja polttoaineletkut vuotojen varalta. Tarkista polttoaineensuodatin likaantumisen varalta. Vaihda polttoaineensuodatin tarvittaessa.	X
Puhdista ilmansuodatin. Vaihda ilmansuodatin tarvittaessa. X
Kiristä mutterit ja ruuvit. X
Tarkista ilmanottoaukko ja varmista, että se ei ole tukossa. X
Tarkista käynnistin ja käynnistysnaru vaurioiden varalta. X
Tarkista tärinänvaimennuselementit vaurioiden, halkeamien ja vääntymien varalta. Tarkista, että tärinänvaimennuselementit on asennettu oikein.		X
Tarkista sytytystulppa. Katso Sytytystulpan tarkistus sivulla 137.		X
Puhdista jäähdytysjärjestelmä. X
Puhdista kaasuttimen ulkopinta ja sen ympäristö. X
Puhdista polttoainesäiliö. X
Tarkista kaikki kaapelit ja liitännät. X
Tarkista ja puhdista äänenvaimentimen kipinänsammutusverkko (laitteet, joissa ei ole katalysaattoria).		X
Tarkista ja puhdista äänenvaimentimen kipinänsammutusverkko (laitteet, joissa on katalysaattori).			X
Vaihda sytytystulppa. Varmista, että häiriösuodatin on paikallaan. X

Joutokäyntinopeuden säätö

1. Varmista, että ilmansuodatin on puhdas ja ilmansuodattimen kansi on paikallaan.
2. Säädä joutokäyntinopeus joutokäynnin säätöruuvilla. Tarkista laitteen joutokäynnin säätöruuvin paikka kohdasta Laitteen kuvaus sivulla 130.

HUOMAUTUS: Käytä suositeltua sytytystulppaa. Katso Sytytystulpan tarkistus sivulla 137. Väärä sytytystulppa voi aiheuttaa laitevaurion.

1. Sammuta moottori ja anna laitteen jäähtyä.

2. Puhdista sytytystulppa, jos se on likainen.

3. Tarkista, että kärkiväli on oikea. Katso kohta Tekniset tiedot sivulla 141.

1. Vaihda sytytystulppa kuukausittain tai tarpeen mukaan useammin.

Äänenvaimentimen kunnossapito

1. Sammuta moottori ja anna äänenvaimentimen jäähtyä. Käytä suojakäsineitä.

1. Irrota äänenvaimentimen suojus.
2. Tee silmämääräinen tarkastus. Vaihda kipinänsammutusverkko, jos se on vaurioitunut.

Jäähdytysjärjestelmän tarkistus ja puhdistus

Jäähdytysjärjestelmään kuuluvat sylinterin jäähdytysrivat ja ilmanottosäleikkö.

1. Pysäytä moottori.

2. Varmista, ettei jäähdytysjärjestelmä ole likainen tai tukossa. Puhdista ilmanottosäleikkö ja jäähdytysrivat tarvittaessa.

HUOMAUTUS: Likainen

tai tukkeutunut jäähdytysjärjestelmä voi nostaa moottorin lämpötilaa, mikä voi vaurioittaa laitetta.

Tukkeutunut ilmanottosäleikkö pienentää puhallustehoa.

1. Tarkista jäähdytysjärjestelmä vaurioiden varalta. Varmista, että osat on kiinnitetty kunnolla laitteeseen.

Ilmansuodattimen puhdistaminen

HUOMAUTUS: Älä käytä konetta ilman ilmansuodatinta tai jos ilmansuodatin on vaurioitunut. Ilmassa leijuva pöly voi vaurioittaa moottoria.

1. Siirrä rikastimen kytkin suljettuun asentoon.
2. Irrota ilmansuodattimen kansi (A).

1. Irrota ilmansuodatin (B) suodattimen kehyksestä.
2. Pese ilmansuodatin (B) lämpimällä vedellä ja saippualla.

Huomautus: Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin, ja vaihda viallinen ilmansuodatin aina uuteen.

1. Puhdista ilmansuodattimen kannen (A) sisäpinta harjalla.
2. Irrota ja vaihda huopasuodatin (C), jos se on likainen.
3. Asenna verkko (D), huopasuodatin (C) ja ilmansuodatin (B).
4. Asenna ilmansuodattimen kansi (A) laitteeseen.

Vianmääritys

Moottori ei käynnisty
Tarkistus Mahdo	linensyy	Ratkaisu
Stop-painike. Pysäytysasento Aseta pysäytin käynnistysasentoon.
Käynnistimen kynnet.	Tukkeutuneet tai kuluneet käynnistimen kynnet.	Säädä tai vaihda käynnistimen kynnet.
		Puhdista käynnistimen kynsien ympärillä oleva alue.
		Ota yhteyttä valtuutettuun huoltoliikkeeseen.
Polttoainesäiliö Väärä polttoainetyyppi.		Tyhjennä polttoainesäiliö ja täytä oikealla polttoaineella.
Kaasutin. Joutokäynnin säätö.		Säädä joutokäynti joutokäynnin säätöruuvilla.
Sytytys (ei kipi-nää).	Sytytystulppa li-kainen tai mär-kä.	Varmista, että sytytystulppa on kuiva ja puhdas.
	Sytytystulpan kärkiväli on vääärä.	Puhdista sytytystulppa. Tarkista, että kärkiväli on oikea. Varmista, että sytytystulppa on varustettu häiriösuodattimella.
		Tarkasta oikea kärkiväli teknisistä tiedoista.
Sytytystulppa	Sytytystulppa on löysä.	Kiristä sytytystulppa.
	Sytytystulppien kärjissä on yli-määräistä ma-teriaalia.	Varmista, että polttoaineseos on oikea.
		Varmista, että ilmansuodatin on puhdas.

Moottorin käynnistyy mutta sammuu uudelleen
Tarkistus Mahdol	linensyy	Ratkaisu
Polttoainesäiliö Vääärä polttoainetyyppi.		Tyhjennä se ja käytä oikeanlaista polttoainetta.
Kaasutin. Moottori ei toi-mi oikein jouto-käyntinopeudella.		Ota yhteyttä huoltoliikkeeseen.
Ilmansuodatin Ilmansuodatintukossa.		Puhdista ilmansuodatin.

Kuljetus ja säilytys

VAROITUS: Vältä tulipalon vaara varmistamalla, että laitteen kuljetuksen tai varastoinnin aikana ei ilmene vuotoja tai höyryjä. Varmista, että kipinöintivaaraa tai tulipalon vaaraa ei ole.

• Tyhjennä polttoainesäiliö ennen kuljetusta tai pitkäaikaista säilytystä. Varmista, että polttoaine on poistunut kokonaan laitteesta, painamalla polttoaineen ilmauspumppua. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.
• Varmista, että laite on puhdistettu ja huollettu täysin ennen pitkäaikaista säilytystä.
• Irrota sytytystulppa ja kaada noin 15 ml kaksitahtiöljyä sylinteriin. Käännä laitetta 3 kertaa ja asenna sytytystulppa uudelleen.
• Kiinnitä laite tukevasti ajoneuvoon kuljetuksen ajaksi.
• Säilytä laitetta kuivassa, viileässä ja siistissä paikassa, jossa on hyvä ilmavirtaus. Pidä kone poissa lasten ulottuvilta.

Tekniset tiedot

Tekniset tiedot

	Husqvarna 525BX
Moottori
Sylinteritilavuus, cm3	25,4
Joutokäyntinopeus, r/min 3 000
Katalysaattori Kyllä
Sytytysjärjestelmä
Sytytystulppa NGK BPMR8Y
Kärkiväli, mm 0,6-0,7
Polttoaine-/voitelujärjestelmä
Polttoainesäiliön tilavuus, l / cm3	0,45 / 450
Paino
Paino ilman polttoainetta, kg 4,4
Melupäästöt 28
Äänen tehotaso, mitattu dB(A) 104
Äänen tehotaso, taattu LWA dB(A) 106
Äänitasot 29
Vastaava äänenpainetaso käyttäjän korvan tasalla mitattuna standardin EN15503 mukaan, dB(A):
Käytettäessä pyöreää suutinta 91
Käytettäessä litteää suutinta 92
Tärinätasot 30
Kahvojen vastaavat tärinätasot (ahv,eq) mitattuna standardin EN 15503 mukaan, m/s2
Käytettäessä pyöreää suutinta 1,2
Käytettäessä litteää suutinta 2,0
Puhallusteho
Ilman suurin nopeus, pyöreä suutin, m/s 70
Ilman suurin nopeus, litteä suutin, m/s 86
Ilmavirtaus, pyöreä suutin, m3/min 13
Ilmavirtaus, litteä suutin, m3/min 10

Vaatimustenmukaisuusvakuutus

EU-vaatimustenmukaisuusvakuutus

Husqvarna AB, SE-561 82 Huskvarna, Ruotsi, puh. [phone], vakuuttaa täten, että tuote:

Kuvaus Puhallin
Tuotemerkki Husqvarna
Tyyppi/malli 525BX
Tunniste Sarjanumerot vuodesta 2022 alkaen

vastaavat täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia:

Asetus Kuvaus
2006/42/EC konedirektiivi
2014/30/EU EMC-direktiivi
2000/14/EC Melupäästödirektiivi
2011/65/EU Direktiivi t	ettyjen vaarallisten aineiden käytön rajoittamisesta sähkö- ja elektroniikkalaitteissa

ja että asiassa sovelletaan seuraavia standardeja ja/tai teknisiä tietoja: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, on suorittanut Husqvarna AB:n puolesta vapaaehtoisentyyppitarkastuksen. Sertifikaatin numero: SEC/14/2423.

Katso lisätietoja melupäästöistä osiosta Tekniset tiedot sivulla 141.

Huskvarna, 2022-05-09

Stefan Holmberg, Tuotekehityspäällikkö, Technology Management, Husqvarna AB

Teknisestä dokumentaatiosta vastaava edustaja

Sommaire
