Type apparaat	Rugblazer
Merk	Husqvarna
Model	525BX
Cilinderinhoud	28 cm³
Motortype	2-takt
Vermogen	0,9 kW
Brandstoftankinhoud	0,5 L
Maximaal luchtdebiet	775 m³/h
Maximale luchtsnelheid	70 m/s
Gewicht (zonder brandstof)	9,8 kg
Gegarandeerd geluidsniveau	109 dB(A)
Trillingsniveau (voor/achter)	3,5 / 3,5 m/s²
Ontstekingssysteem	Elektronisch CDI
Bougie	NGK BPMR7A
Starttype	Terugslagstarter
Olietank (motor)	2-takt mengsel (50:1)
Inhoud olietank (indien aanwezig)	Motorolie inbegrepen in het mengsel
Onderhoud	Reinigen luchtfilter, brandstof aftappen, controle bougie
Veiligheid	Noodstop, thermische beveiligingen
Reserveonderdelen	Luchtfilter, bougie, carburateur, handgrepen

Veelgestelde vragen - 525BX HUSQVARNA

Welk olie/brandstofmengsel gebruiken voor de Husqvarna 525BX?

Gebruik een mengsel van 2% (50:1) met een hoogwaardige tweetaktolie. Voeg voor 1 liter loodvrije benzine 20 ml olie toe.

Hoe start ik de Husqvarna 525BX bladblazer bij koude motor?

Zet de choke in gesloten stand, druk 5 keer op de primerbol, trek zachtjes aan de starter tot weerstand en trek dan stevig. Zodra de motor loopt, open de choke geleidelijk.

De motor loopt stationair maar slaat af bij gas geven, wat te doen?

Controleer het luchtfilter en reinig het. Stel indien nodig de carburateur af. Een slecht mengsel of een vervuilde bougie kan ook de oorzaak zijn.

Wat is de tankinhoud van de Husqvarna 525BX?

De brandstoftank heeft een inhoud van 0,5 liter. Zorg dat u niet te veel vult en de dop goed sluit.

Hoe reinig ik het luchtfilter?

Schroef het filterdeksel los, verwijder het schuimfilter. Reinig het met zeepwater, spoel en droog. Licht oliën voor het terugplaatsen.

Kan de Husqvarna 525BX met een blaasslang worden gebruikt?

Ja, de 525BX is compatibel met de blaasslang van Husqvarna. Zorg dat de slang goed vastzit om vermogensverlies te voorkomen.

Welke bougie gebruiken voor de Husqvarna 525BX?

Gebruik een NGK BPMR7A bougie of gelijkwaardig. Controleer de elektrodenafstand (0,5 mm) en vervang indien nodig.

Hoe bewaar ik de bladblazer in de winter?

Tap de brandstoftank af, laat de motor draaien tot hij stopt om de carburateur leeg te maken. Reinig het apparaat en berg het op een droge plaats op.

Is het geluidsniveau hoog?

Ja, het gegarandeerde geluidsniveau is 109 dB(A). Draag altijd een gehoorbeschermer en oordoppen.

Waar vind ik reserveonderdelen voor de Husqvarna 525BX?

U kunt onderdelen bestellen bij een erkende Husqvarna-dealer of op de officiële website. De gangbare onderdelen (filter, bougie, handgrepen) zijn gemakkelijk verkrijgbaar.

GEBRUIKSAANWIJZING 525BX HUSQVARNA

NL Gebruiksaanwijzing

NO Bruksanvisning

Verklaring van overeenstemming.... 256

Inleiding

Productbeschrijving

Dit product is een bladblazer met een brandstofmotor.

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en behoudt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Gebruik

Gebruik het product voor het wegblazen van bladeren en ander ongewenst materiaal van bijvoorbeeld gazons, voetpaden en asfaltwegen.

Productoverzicht

1. Start/stop-schakelaar

2. Gashendel

3. Gashendel

4. Bedieningshendel

5. Hendel

6. Chokehendel

7. Balgje voor extra brandstoftoevoer

8. Startkoordgreep

9. Klemschroef

10. Tussenpijp

11. Rond mondstuk

12. Plat mondstuk

13. Bougie

14. Brandstoftankdop

15. Luchtfilter

16. Geluiddemper

17. Luchtinlaatrooster

18. Trillingdempingssysteem

19. Bedieningshandleiding

20. Ring-steeksleutel

21. Schroef voor stationair draaien

Symbolen op het product

WAARSCHUWING! Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.

Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

Gebruik goedgekeurde gehoorbescherming en oogbescherming. Als de omgeving stof bevat, gebruik dan een stofmasker.

Draag goedgekeurde veiligheidshandschoenen.

Dit product voldoet aan de geldende EC- richtlijnen.

Dit product voldoet aan geldende VK-regelgeving.

Mengsel van benzine en tweetaktolie.

Primerbalg van brandstofpomp.

Choke, gesloten stand.

Geluidsemissies naar de omgeving volgens de Europese richtlijn 2000/14/EG en de wetgeving van Nieuw-Zuid-Wales "Protection of the Environment Operations (Noise Control) Regulation 2017". De geluidsemissiegegevens vindt u op het machinelabel en in het hoofdstuk Technische gegevens.

Kijk uit voor weg- slingerende objecten. Wegslingerende objecten kunnen ernstig let- sel veroorzaken. Maak altijd gebruik van persoonlijke beschermingsmiddelen.

Houd een veligheids- afstand aan van mini- maal 15 m tot andere personen of dieren.

Het serienummer staat op het productplaatje. yyyy is het productie- jaar en ww is de pro- ductieweek.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciële markten.

Euro V-emissies

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zijn wij niet aansprakelijk voor schade die door ons product wordt veroorzaakt, indien:

• het product niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die niet van de fabrikant afkomstig zijn, of onderdelen die niet zijn goedgekeurd door de fabrikant.
• het product een accessoire bevat dat niet afkomstig is van de fabrikant of niet is goedgekeurd door de fabrikant.
• het product niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

De onderstaande definities geven de mate van ernst weer voor elk trefwoord.

WAARSCHUWING: Letsel aan personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Breng geen wijzigingen aan in het product zonder toestemming van de fabrikant en gebruik altijd originele accessoires. Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstig letsel of de dood van zowel gebruiker als omstanders leiden.
• Gebruik nooit een beschadigd product. Voer de in deze bedieningshandleiding beschreven veiligheidscontroles en onderhoudstaken uit. Alle overige onderhoudswerkzaamheden moeten worden uitgevoerd door erkend onderhoudspersoneel.
• Alle onderhoudswerkzaamheden en reparaties moeten worden uitgevoerd door erkend onderhoudspersoneel. Als een onderdeel van het product defect is, neem dan contact op met uw servicedealer.

Veiligheidsinstructies voor bediening

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product kan gevaarlijk zijn en ernstig of fataal letsel toebrengen aan de gebruiker of anderen. Wees voorzichtig en gebruik het product op de juiste manier.
• Controleer het product vóór gebruik. Zie Onderhoud op pagina 250.
• Gebruik het product niet wanneer u vermoeid of ziek bent, of alcohol of drugs hebt gebruikt waardoor

uw gezichts-, beoordelings- of coördinatievermogen wordt aangetast.

• Breng vóór gebruik alle afdekkingen en afschermingen aan. Verzeker u ervan dat de bougiedop en ontstekingskabel onbeschadigd zijn om het risico van een elektrische schok te voorkomen.
• Raak de bougie of de ontstekingskabel niet aan terwijl de motor loopt.
• Houd een veligheidsafstand aan van minimaal 15 m tot andere personen of dieren. Stop het product als personen, kinderen of dieren dichterbij komen dan 15 meter. Richt het product niet op personen, dieren, open ramen of andere voorwerpen.
• Laat het product niet door kinderen bedienen. Zorg ervoor dat alle gebruikers deze bedieningshandleiding lezen en begrijpen.
• Houd tijdens het werk handen en andere voorwerpen uit de buurt van de behuizing van de bladblazer. Roterende onderdelen kunnen ernstig letsel veroorzaken.
• Gebruik het product niet als het luchtinlaatrooster niet is gemonteerd. Zorg er vóór gebruik altijd voor dat het luchtinlaatrooster is gemonteerd en niet is beschadigd.
• Als zich een noodsituatie voordoet, maakt u de heupgordel en de borstgordel van het harnas los en laat u het product vallen.
• Houd u aan de nationale voorschriften en richtlijnen.
• Houd alle lichaamsdelen uit de buurt van hete oppervlakken.
• Door te veel trillingen kan de circulatie of het zenuwstelsel beschadigd raken. Neem contact op met uw arts als u symptomen hebt, zoals gevoelloosheid, verlies van gevoel, tintelingen, een prikkelend gevoel, pijn, krachtverlies of veranderingen in de huidskleur in uw vingers, handen of polsen.
• Kijk uit voor wegslingerende objecten. Wegslingerende objecten kunnen ernstig letsel veroorzaken.
• Gebruik het product niet bij slecht weer, zoals mist, regen, harde wind en hevige kou. Werken bij slecht weer kan leiden tot vermoeidheid en gevaarlijke omstandigheden.
• Zorg dat u vrij kunt bewegen en in een stabiele houding kunt werken. Controleer het werkgebied op mogelijke obstakels, zoals stenen. Wees voorzichtig wanneer u het product op een helling bedient.
• Plaats het product niet met een draaiende motor op de grond.
• Gebruik dit product niet op hoogte, zoals op een ladder.

• Zorg ervoor dat u altijd kunt worden gehoord als er een ongeval plaatsvindt.

• Controleer of de uitlaat voor uitlaatgassen niet is geblokkeerd. Om schade aan het product te voorkomen, moet u obstakels op een afstand van ten minste 50 cm vanaf de uitlaat voor uitlaatgassen houden.

• Start het product niet binnenshuis, bij een slechte luchtstroom of in de buurt van licht ontvlambaar materiaal. De uitlaatgassen van de motor bevatten koolmonoxide, dat koolmonoxidevergiftiging kan veroorzaken. De uitlaatgassen van de motor zijn heet en kunnen vonken veroorzaken die tot brand kunnen leiden.

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Draag tijdens het gebruik van het product altijd goedgekeurde persoonlijke beschermingsmiddelen. Persoonlijke beschermingsuitrusting kunnen niet alle risico's uitsluiten maar kunnen de ernst van eventueel letsel helpen beperken. Neem voor meer informatie contact op met uw dealer.
• Gebruik goedgekeurde gehoorbescherming. Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging.
• Gebruik goedgekeurde oogbescherming. Als u een vizier gebruikt, moet u ook een goedgekeurde veiligheidsbril gebruiken. Een goedgekeurde veiligheidsbril moet voldoen aan de norm ANSI Z87.1 voor de VS of EN 166 voor de EU-landen.
• Draag veiligheidshandschoenen tijdens gebruik en onderhoud.
• Gebruik beschermende laarzen of schoenen met antislipzolen.
• Gebruik kleding van sterke stof en van volledige lengte. Gebruik geen sieraden of open schoenen. Om het risico op letsel te verminderen, moet uw nauwsluitende kleding dragen, maar mag deze uw bewegingen niet beperken. Bind uw haar samen tot boven schouderlengte om te voorkomen dat uw haar in draaiende onderdelen terechtkomt of op takken vast komt te zitten.
• Gebruik ademhalingsbescherming wanneer het risico van het vrijkomen van stof bestaat.
  • Houd de EHBO-doos in de buurt.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanneer de veiligheidsvoorzieningen defect zijn.
• Controleer de veiligheidsvoorzieningen regelmatig op een juiste werking. Zie Onderhoud op pagina 250.

- Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw Husqvarna servicedealer.

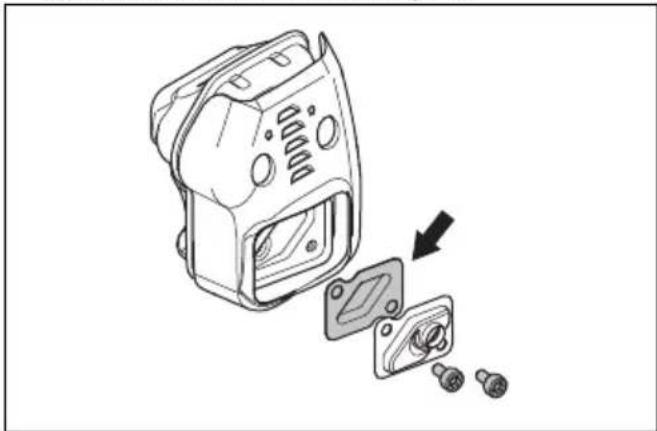

Geluidemper controleren

WAARSCHUWING: Gebruik geen product met een defecte geluiddemper.

WAARSCHUWING: De demper wordt zeer heet tijdens en na gebruik, ook bij stationair toerental. Gebruik beschermende handschoenen om brandwonden te voorkomen.

WAARSCHUWING: De binnenkant van de geluiddemper bevat chemicaliën die kankerverwekkend kunnen zijn. Raak de geluiddemper niet aan indien deze is beschadigd.

- Controleer de demper regelmatig visueel. De geluiddemper is bedoeld om geluidsniveaus zo laag mogelijk te houden en om de uitlaatgassen weg te voeren van de gebruiker. Zie Onderhoud uitvoeren aan de geluiddemper op pagina 251.

Trillingsdempingssysteem controleren

1. Controleer de trillingdempers op scheuren of vervorming.
2. Controleer of de trillingdempers op de juiste wijze zijn bevestigd op de motor en de handgreep.

Raadpleeg Productoverzicht op pagina 243 voor informatie over de locatie van het trillingdempingssysteem op uw product.

De start/stop-schakelaar controleren

1. Schakel de motor uit met de start/stop-schakelaar.
2. Zorg ervoor dat de motor volledig wordt stopgezet.

Raadpleeg Productoverzicht op pagina 243 om te zien waar zich op uw product de start/stop-schakelaar bevindt.

Brandstofveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Meng en vul brandstof niet binnenshuis bij of in de buurt van een warmtebron.

• Start het product niet als er brandstof of olie op het product of uw lichaam is gemorst.

• Start het product niet als er sprake is van brandstoflekkage. Controleer de motor regelmatig op brandstoflekkage.

• Wees altijd voorzichtig met brandstof. Brandstof is licht ontvlambaar en de brandstofgassen zijn explosief. Deze kunnen ernstig letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.
• Rook niet in de buurt van de brandstof of de motor.
• Plaats het product of een jerrycan met brandstof niet in de buurt van warme voorwerpen, open vuur, vonken of waakvlammen.
• Gebruik altijd goedgekeurde containers voor opslag en transport van brandstof.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Zet de motor af, verwijder de bougie en laat de motor afkoelen voordat u onderhouds- en montagewerkzaamheden uitvoert.
• Een verstopt vonkenscherm leidt ertoe dat de motor te heet wordt, waardoor schade aan de motor ontstaat.
• Indien het vonkenscherm vaak verstopt is, kan dit erop duiden dat de werking van de katalysator is afgenomen. Neem contact op met uw servicedealer voor controle van de geluiddemper.

Montage

Inleiding

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het apparaat monteert.

1. Monteer de tussenpijp (B) op de blaaspijp (C).
2. Monteer de klemschroef (A) en draai deze vast.
3. Breng het ronde mondstuk (D) of het platte mondstuk (E) aan op de tussenpijp.

Blaaspijp monteren

1. Draai de klemschroef (A) los.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en begrepen voordat u het product gebruikt.

Brandstof

Dit product is uitgerust met een tweetaktmotor.

OPGELET: Een verkeerde soort brandstof kan leiden tot motorschade.

Gebruik een mengsel van benzine en tweetaktolie.

Voorgemengde brandstof

- Gebruik voorgemengde Husqvarna-alkylaatbrandstof voor optimale prestaties en een lange levensduur van de motor. Deze brandstof bevat minder schadelijke stoffen dan reguliere brandstof waardoor de uitstoot van schadelijke uitlaatgassen wordt beperkt. Bij gebruik van deze brandstof blijven er minder verbrandingsresten in de motor achter waardoor de onderdelen van de motor schoner blijven.

Brandstof mengen

Benzine

- Gebruik hoogwaardige loodvrije benzine met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON/87 AKI. Een lager octaangetal kan leiden tot pingelen van de motor wat tot motorschade kan leiden.

Tweetaktolie

- Gebruik voor de beste resultaten en optimale prestaties Husqvarna tweetaktolie. - Als geen Husqvarna tweetaktolie beschikbaar is, gebruik dan een andere hoogwaardige tweetaktolie voor luchtgekoelde motoren. Bespreek de keuze van de tweetaktolie met uw servicedealer.

OPGELET: Gebruik geen tweetaktolie die bedoeld is voor watergekoelde buitenboordmotoren, zogenaamde outboardoil. Gebruik geen olie die is bedoeld voor viertaktmotoren.

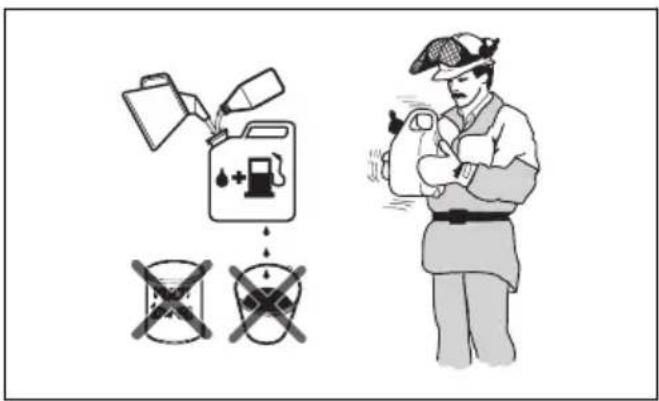

Benzine en tweetaktolie mengen

Benzine, liter	Tweetaktolie, liter
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

OPGELET: Wanneer u kleine hoeveelheden brandstof mengt, kunnen kleine fouten grote gevolgen hebben voor

de mengverhouding. Meet de hoeveelheid olie nauwkeurig af om het juiste mengsel te verkrijgen.

1. Giet de helft van de benzine in een schone brandstofbestendige houder.
2. Voeg de volledige hoeveelheid olie toe.
3. Schud het brandstofmengsel.
4. Giet de resterende hoeveelheid benzine in de houder.
5. Schud het brandstofmengsel grondig.

OPGELET: Meng maximaal de hoeveelheid brandstof die u nodig hebt voor 1 maand.

Brandstoftank vullen

WAARSCHUWING: Houd u voor uw eigen veiligheid aan de volgende procedure.

1. Stop de motor en laat de motor afkoelen.
2. Maak het gebied rondom de brandstoftankdop goed schoon.

1. Schud de container en zorg ervoor dat de brandstof volledig is gemengd.
2. Draai de brandstoftankdop langzaam los om de druk te laten ontsnappen.
3. Vul de brandstoftank.

OPGELET: Zorg dat er niet te veel brandstof in de brandstoftank zit. De brandstof zet uit wanneer deze heet wordt.

1. Draai de tankdop volledig vast.
2. Verwijder gemorste brandstof op en rond het product.
3. Verwijder het product altijd ten minste 3 m uit de buurt van de tankplaats en brandstofbron voordat u het product gaat starten.

Let op: Zie Inleiding op pagina 243 om te zien waar de brandstoftank op uw product is.

Product starten

1. Zet de gashendel in de stationaire stand.

1. Als de motor koud is, zet u de chokehendel in de gesloten chokestand.

1. Druk de primerbalg van de brandstofpomp steeds opnieuw in, totdat de primerbalg wordt gevuld met brandstof. Het is niet nodig het balgje volledig te vullen.

2. Plaats het product op een vlakke ondergrond.

3. Houd het product vast met uw rechterhand.

OPGELET: Gebruik niet uw voeten om het product vast te houden.

1. Trek langzaam aan de startkoordhendel totdat u weerstand voelt.
2. Trek snel aan de startkoordhendel met uw linkerhand. Trek steeds opnieuw aan de startkoordhendel tot de motor start.

Let op: Trek de startkoordhendel niet helemaal uit tot de maximale positie en laat de startkoordhendel niet los.

1. Als de motor koud is, zet u de chokehendel in de geopende stand.
2. Als de motor koud is, laat de motor dan 2 tot 3 minuten warmdraaien voordat u de motor gebruikt.

lucht vrij wanneer de motor wordt gestart en het product op stationair toerental wordt ingesteld. Laat geen personen in de buurt van het product of de blaaspijp komen.

Het product gebruiken

• Gebruik het product uitsluitend op gebruikelijke werktijden. Volg de plaatselijke regelgeving.
• Verminder het aantal apparaten en selecteer het juiste toerental voor uw taak. Gebruik de gasregeling in de laagst mogelijke stand om meer geluid en stof dan nodig is te voorkomen.
• Houd de blaasmond dicht bij de grond.

Let op: Husqvarna raadt u aan het volledige verlengstuk van de blaasmond te gebruiken.

• Noteer de windrichting en bedien het product in de windrichting.

• Gebruik geschikt tuingereedschap om materiaal van de grond los te maken.

• Maak in gebieden met stof gebruik van spuitapparatuur om het gebied te nat te maken. Dit verkort de bedrijfstijd.

• Bewaar het product na gebruik verticaal.

Motor uitschakelen

OPGELET: Stop het product niet op volle snelheid.

- Zet de start/stop-schakelaar in de stopstand.

begrepen voordat u onderhoud aan het product gaat uitvoeren.

WAARSCHUWING: Zorg dat u het hoofdstuk over veiligheid hebt gelezen en

Onderhoudsschema

Onderhoud	Elke dag	Wekelijks	Maande- lijks
Reinig de externe oppervlakken. X
Controleer of de gashendel goed werkt. X
Controleer of de start/stopschakelaar correct werkt. Zie De start/stop-schakelaar controleren op pagina 246.	X
Controleer de motor, de brandstoftank en de brandstofleidingen op lekkages. Controleer het brandstofffilter op verontreiniging. Vervang het brandstofffilter in-dien nodig.	X
Maak het luchtfilter schoon. Vervang het luchtfilter indien nodig. X
Draai moeren en bouten aan. X
Inspecteer de luchtinlaat en controleer of deze niet is geblokkeerd. X
Controleer de starter en het startkoord op beschadigingen. X
Controleer de trillingsdempers op beschadigingen, scheuren en vervorming. Controleer of de trillingsdempers correct zijn bevestigd.		X
Controleer de bougie. Zie De bougie controleren op pagina 251.		X
Reinig het koelsysteem. X
Reinig het externe oppervlak van de carburateur en het gebied er omheen. X
Reinig de brandstoftank. X
Controleer alle kabels en aansluitingen. X
Controleer het vonkenscherm van de geluiddemper en reinig deze (voor produc-ten zonder katalysator).		X
Controleer en reinig het vonkenscherm op de geluiddemper (voor machines met katalysator).			X
Vervang de bougie. Zorg ervoor dat deze is bevestigd met een onderdrukker. X

Stationair toerental afstellen

1. Zorg dat het luchtfilter schoon is en het luchtfilterdeksel gemonteerd is.
2. Stel het stationair toerental af met de schroef voor stationair draaien. Zie Productoverzicht op pagina 243om te zien waar zich op de machine de schroef voor stationair draaien bevindt.

De bougie controleren

OPGELET: Gebruik de aanbevolen bougie. Zie De bougie controleren op pagina 251. Een onjuiste bougie kan leiden tot schade aan het product.

1. Stop de motor en laat het product afkoelen.
2. Reinig de bougie als deze vuil is.
3. Controleer of de afstand tussen de elektroden juist is. Zie Technische gegevens op pagina 254.

1. Vervang de bougie maandelijks of vaker indien nodig.

Onderhoud uitvoeren aan de geluiddemper

1. Stop de motor en laat de geluiddemper afkoelen. Draag veiligheidshandschoenen.

1. Verwijder de afdekkap van de geluiddemper.

2. Voer een visuele controle uit. Vervang het vonkenscherm als het beschadigd is.

Het koelsysteem inspecteren en reinigen

Het koelsysteem omvat de koelvinnen op de cilinder en het luchtinlaatrooster.

1. Stop de motor.
2. Zorg ervoor dat het koelsysteem niet vuil of verstopt is. Reinig indien nodig het luchtinlaatrooster en de koelvinnen.

OPGELET: Een vuil of verstopt koelsysteem kan tot gevolg hebben dat de temperatuur van de motor stijgt en het product beschadigd raakt. Een verstopt luchtinlaatrooster vermindert de blaaskracht.

1. Inspecteer het koelsysteem op schade. Zorg ervoor dat de onderdelen correct op het product zijn bevestigd.

Het luchtfilter reinigen

OPGELET: Gebruik het product niet zonder luchtfilter of met een beschadigd luchtfilter. Stof in de lucht kan schade aan de motor veroorzaken.

1. Duw de chokehendel naar de gesloten chokestand.

2. Verwijder het luchtfilterdeksel (A).

1. Verwijder het luchtfilter (B) uit het filterframe.

2. Reinig het luchtfilter (B) met warm water en zeep.

Let op: Een luchtfilter dat lange tijd is gebruikt, kan niet volledig worden gereinigd. Vervang het luchtfilter regelmatig en vervang een defect luchtfilter altijd.

1. Reinig het binnenoppervlak van het luchtfilterdeksel (A) met een borstel.

2. Verwijder en vervang het viltfilter (C) als het vuil is.

3. Monteer het scherm (D), het viltfilter (C) en het luchtfilter (B).

4. Bevestig het luchtfilterdeksel (A) op het product.

Probleemoplossing

De motor kan niet worden gestart
Controle Mogelijke oor-zaak		Oplossing
Stopknop. Stopstand Zet de stopschakelaar in de startpositie.
Startpal(len). Geblokkeerde of versleten startpal(len).		Verstel of vervang de startpal(len).
		Reinig het gebied rondom de startpal(len).
		Neem contact op met een erkende servicedealer.
Brandstoftank. Verkeerd type brandstof.		Tap de brandstoftank af en vul deze met de juiste brandstof.
Carburateur. Afstelling van het stationair toerental.		Stel het stationair toerental af met de stelschroef.
Ontsteking (geen vonk).	Bougie vies of nat.	Zorg ervoor dat de bougie droog en schoon is.
	De elektroden-afstand op de bougie is niet juist.	Bougie reinigen. Controleer of de afstand tussen de elektroden juist is. Zorg ervoor dat de bougie is uitgerust met een onderdrukker.
		Zie de technische gegevens voor de correcte elektrodenafstand.
Bougie.	Bougie is los. Draai de bougie vast.
	Er is ongewenst materiaal aanwezig op de elektroden van de bougie.	Zorg dat het brandstofmengsel correct is.
		Zorg dat het luchtfilter schoon is.
De motor start, maar stopt weer
Controle Mogelijke oor-zaak		Oplossing
Brandstoftank. Verkeerd type brandstof.		Tap de tank af en gebruik de juiste brandstof.
Carburateur. De motor werkt niet naar behoren bij stationair toerental.		Neem contact op met uw servicedealer.
Luchtfilter. Verstopt lucht-filter.		Maak het luchtfilter schoon.

Transport en opslag

WAARSCHUWING: Om

brandgevaar te voorkomen, moet u ervoor zorgen dat er geen lekken of dampen zijn tijdens transport of opslag. Zorg ervoor dat er geen risico op vonken of brand bestaat.

• Leeg de brandstoftank voordat het product wordt vervoerd of gedurende lange tijd wordt opgeslagen. Druk op de primerbalg van de brandstofpomp om ervoor te zorgen dat alle brandstof wordt verwijderd. De brandstof via een geschikte verwijderingslocatie afvoeren.
• Zorg ervoor dat het product schoon is en dat er volledig onderhoud wordt uitgevoerd voordat het product lange tijd wordt opgeborgen.
• Verwijder de bougie en giet ongeveer 15 ml tweetaktolie in de cilinder. Draai het product 3 keer om en breng de bougie opnieuw aan.
• Bevestig het product stevig op het voertuig tijdens vervoer.
• Plaats het product in een droge, koele en schone ruimte met een goede luchtstroom. Houd de machine buiten het bereik van kinderen.

Technische gegevens

Technische gegevens

	Husqvarna 525BX
Motor
Cilinderinhoud, cm3	25,4
Stationair toerental, tpm 3000
Katalysator Ja
Ontstekingssysteem
Bougie NGK BPMR8Y
Elektrodenafstand, mm 0,6-0,7
Brandstof-/smeersysteem
Inhoud brandstoftank, l / cm3	0,45 / 450
Gewicht
Gewicht zonder brandstof, in kg 4,4
Geluidsemissies 52
Geluidsvermogensniveau, gemeten dB(A) 104
Geluidsvermogensniveau, gegarandeerd LWA dB (A) 106
Geluidsniveau 53
Equivalent geluidsdrukniveau bij het oor van de gebruiker, gemeten volgens EN 15503 dB(A):
Voorzien van een rond mondstuk 91
Voorzien van een plat mondstuk 92
Trillingsniveau 54
Equivalente trillingsniveaus (ahv,eq) in de handgrepen, gemeten volgens EN 15503, m/s2
Voorzien van een rond mondstuk 1,2
Voorzien van een plat mondstuk 2,0
Ventilatorprestaties
Max. luchtsnelheid met rond mondstuk, m/s 70
Max. luchtsnelheid met plat mondstuk, m/s 86
Luchtstroom met rond mondstuk, m3/min 13
Luchtsnelheid bij plat mondstuk m3/min 10

Verklaring van overeenstemming

EU-verklaring van overeenstemming

Wij, Husqvarna AB, SE-561 82 Huskvarna,

Zweden, tel: [phone], verklaren onder onze

alleenverantwoordelijkheid dat het product:

Beschrijving Blazer
Merk Husqvarna
Type / model 525BX
Identificatie Serienummers vanaf 2022 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Verordening Beschrijving
2006/42/EG "betreffende machines"
2014/30/EU "betreffende elektromagnetische compatibiliteit"
2000/14/EG "betreffende de geluidsemissies in het milieu"
2011/65/EU	"inzake beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektro-nische apparatuur"

en dat de volgende normen en/of technische

specificaties zijn toegepast: EN ISO 12100:2021, CISPR

12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

Husqvarna AB een niet-verplicht typeonderzoek

uitgevoerd. Certificaatnummer: SEC/14/2423.

Voor informatie over geluidsemissies, zie Technische

gegevens op pagina 254.

Huskvarna, 2022-05-09

Verantwoordelijk voor technische documentatie

INNHOLD

Innledning.... 257

Sikkerhet....259

Montering....261

Drift....261

Vedlikehold.... 263

Feilsøking.... 265

Originele instructies
