525BX - Soprador HUSQVARNA - Manual de utilização gratuito

Tipo de aparelho	Soprador de costas
Marca	Husqvarna
Modelo	525BX
Cilindrada	28 cm³
Tipo de motor	2 tempos
Potência	0,9 kW
Capacidade do tanque de combustível	0,5 L
Fluxo de ar máximo	775 m³/h
Velocidade do ar máxima	70 m/s
Peso (sem combustível)	9,8 kg
Nível sonoro garantido	109 dB(A)
Nível de vibrações (frente/traseira)	3,5 / 3,5 m/s²
Sistema de ignição	CDI eletrônico
Vela de ignição	NGK BPMR7A
Tipo de partida	Arrancador de recolhimento
Reservatório de óleo (motor)	Mistura 2 tempos (50:1)
Capacidade do reservatório de óleo (se presente)	Óleo do motor incluído na mistura
Manutenção	Limpeza do filtro de ar, drenagem do combustível, verificação da vela de ignição
Segurança	Parada de emergência, proteções térmicas
Peças sobressalentes	Filtro de ar, vela de ignição, carburador, cabos

Perguntas frequentes - 525BX HUSQVARNA

Qual mistura óleo/gasolina usar para a Husqvarna 525BX?

Use uma mistura a 2% (50:1) com um óleo dois tempos de qualidade. Para 1 litro de gasolina sem chumbo, adicione 20 ml de óleo.

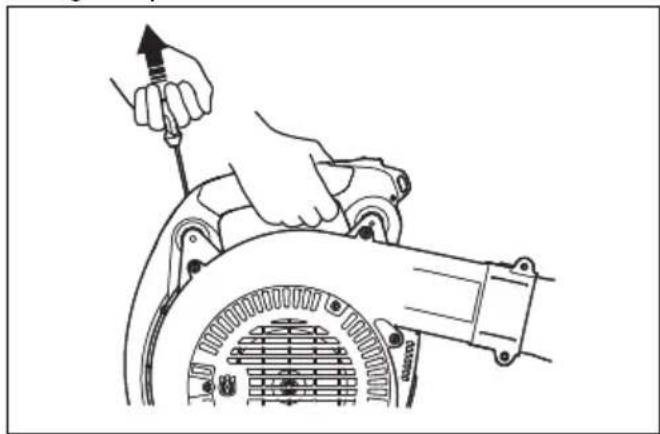

Como dar partida no soprador Husqvarna 525BX a frio?

Coloque o afogador na posição fechada, pressione 5 vezes o bulbo de purga, puxe suavemente o arrancador até sentir resistência e depois puxe com força. Uma vez ligado, abra o afogador gradualmente.

O motor funciona em marcha lenta mas morre ao acelerar, o que fazer?

Verifique o filtro de ar e limpe-o. Se necessário, ajuste o carburador. Uma mistura ruim ou uma vela de ignição suja também podem ser a causa.

Qual é a capacidade do tanque da Husqvarna 525BX?

O tanque de combustível tem capacidade de 0,5 litro. Certifique-se de não encher demais e fechar bem a tampa.

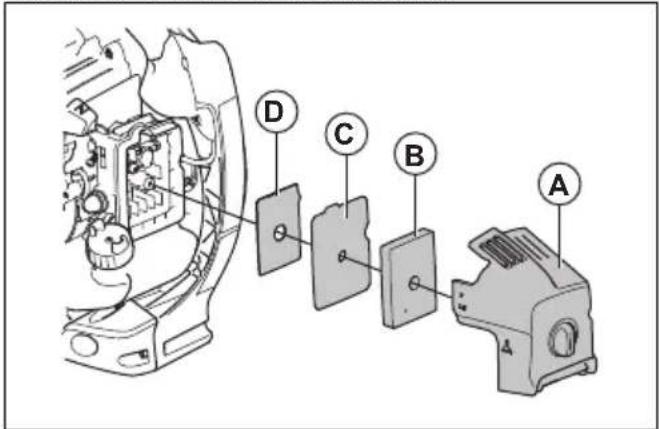

Como limpar o filtro de ar?

Desparafuse a tampa do filtro, retire o filtro de espuma. Lave-o com água e sabão, enxágue e seque. Lubrifique levemente antes de recolocar.

Pode-se usar a Husqvarna 525BX com um tubo de sopro?

Sim, a 525BX é compatível com o tubo de sopro Husqvarna. Certifique-se de fixar bem o tubo para evitar perdas de potência.

Qual vela de ignição usar para a Husqvarna 525BX?

Use uma vela NGK BPMR7A ou equivalente. Verifique a folga (0,5 mm) e substitua se necessário.

Como armazenar o soprador no inverno?

Esvazie o tanque de combustível, ligue o motor até parar para esvaziar o carburador. Limpe o aparelho e guarde em local seco.

O nível de ruído é alto?

Sim, o nível sonoro garantido é de 109 dB(A). Use sempre protetores auriculares.

Onde encontrar peças de reposição para a Husqvarna 525BX?

Você pode encomendar peças de um revendedor autorizado Husqvarna ou no site oficial. Peças comuns (filtro, vela, cabos) estão facilmente disponíveis.

MANUAL DE UTILIZADOR 525BX HUSQVARNA

Funcionamento.... 290

Manutenção.... 293

Resolução de problemas.... 295

Transporte e armazenamento.... 296

Especificações técnicas....297

Declaração de conformidade....299

Introdução

Descrição do produto

O produto é um soprador com um motor a combustível.

Seguimos uma política de desenvolvimento contínuo dos nossos produtos e, por conseguinte, reservamo-nos o direito de modificar o design e o aspecto dos mesmos, sem aviso prévio.

Finalidade

Utilize o produto para soprar folhas e outros materiais indesejáveis de áreas como relevados, caminhos e estradas alcatroadas.

Vista geral do produto

1. Interruptor de arranque/paragem

2. Acelerador

3. Acelerador

4. Punho de comando

5. Pega

6. Controlo do estrangulador

7. Bomba de combustível

8. Punho do cabo de arranque

9. Parafuso de fixação

10. Tubo intermédio

11. Bocal arredondado

12. Bocal plano

13. Vela de ignição

14. Tampa do depósito de combustível

15. Filtro de ar

16. Silenciador

17. Grelha de entrada de ar

18. Sistema antivibração

19. Manual do utilizador

20. Chave combinada

21. Parafuso de ralenti

Símbolos no produto

AVISO! Este produto pode ser perigoso e provocar ferimentos graves ou a morte do operador ou de terceiros. Seja cuidadoso e utilize o produto corretamente.

Leia o manual do utilizador com atenção e certifique-se de que compreende as instruções antes de utilizar o produto.

Utilize protetores acústicos e proteção ocular aprovados. Se o ambiente tiver pó, utilize uma máscara respiratória.

Utilize luvas de proteção aprovadas.

Este produto está em conformidade com as diretivas aplicáveis da CE.

Este produto está em conformidade com os regulamento aplicáveis do Reino Unido.

Mistura de gasolina e óleo para motores de dois tempos.

Ampola da purga de ar.

Estrangulador, posição aberta.

Estrangulador, posição fechada.

Emissões de ruído para o meio ambiente de acordo com a Diretiva Europeia 2000/14/CE e com o regulamento "Protection of the Environment Operations (Noise Control) Regulation 2017"

(regulamento de proteção de operações no meio ambiente [controlo do ruído] de 2017 da Nova Gales do Sul). Os dados das emissões de ruído podem ser encontrados na etiqueta da máquina no capítulo Especificações técnicas.

Tenha cuidado com a projeção de objetos. Os objetos projetados podem causar ferimentos graves. Use equipamento de proteção pessoal.

Mantenha uma distância de segurança de, no mínimo, 15 m em relação a pessoas ou animais.

A etiqueta de tipo apresenta o número de série. aaaa é o ano de fabrico e ss é a semana de fabrico.

Nota: Os restantes símbolos/autocolantes existentes no produto dizem respeito a exigências para homologação em outras áreas comerciais.

Emissões Euro V

ATENÇÃO: A adulteração do motor anula a aprovação deste produto pela UE.

Responsabilidade pelo produto

Como referido nas leis de responsabilidade pelo produto, não somos responsáveis por danos causados pelo nosso produto se:

• o produto tiver sido incorretamente reparado.
• o produto tiver sido reparado com peças que não sejam do fabricante ou que não sejam aprovadas pelo fabricante.
• o produto tiver um acessório que não seja do fabricante ou que não seja aprovado pelo fabricante.
• o produto não tiver sido reparado por um centro de assistência autorizado ou por uma autoridade aprovada.

Segurança

Definições de segurança

As definições abaixo indicam o nível de gravidade para cada palavra do sinal.

ATENÇÃO: Ferimentos pessoais.

Nota: Esta informação facilita a utilização do produto.

Instruções de segurança gerais

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não efetue alterações ao produto sem a aprovação do fabricante e utilize sempre acessórios originais. Modificações e/ou acessórios não aprovados podem resultar em ferimentos graves ou morte do operador ou de terceiros.
• Não utilize um produto danificado. Efetue as verificações de segurança e manutenção descritas neste manual do utilizador. Qualquer outra manutenção tem de ser realizada por pessoal de assistência aprovado.
• Todos os trabalhos de manutenção e reparação têm de ser realizados por pessoal de assistência aprovado. Se uma peça do produto apresentar defeitos, contacte o seu revendedor com assistência técnica.

Instruções de segurança para funcionamento

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Este produto pode ser perigoso e provocar ferimentos graves ou a morte do operador ou de terceiros. Seja cuidadoso e utilize o produto corretamente.
• Inspezione o produto antes de o utilizar. Consulte Manutenção na página 293.
• Não utilize o produto se estiver cansado, doente ou sob a influência de álcool ou outras drogas que possam afetar a sua visão, discernimento ou coordenação motora.
• Instale todas as coberturas e proteções antes da utilização. Para evitar choques elétricos, certifique-se de que a cobertura da vela de ignição e o cabo de ignição não estão danificados.
• Não toque na vela ou no cabo de ignição quando o motor está ligado.

• Mantenha uma distância de segurança de, no mínimo, 15 m em relação a pessoas ou animais. Se pessoas, crianças ou animais se aproximarem a menos de 15 m, pare o produto. Aponte o produto para longe de pessoas, animais, janelas abertas e outros objetos.

• Não permita que as crianças operem o produto. Certifique-se de que todos os operadores leem e compreendem o conteúdo deste manual do utilizador.

• Mantenha as mãos ou outros objetos afastados do alojamento do soprador durante o funcionamento. As peças rotativas podem provocar ferimentos graves.
• Não utilize o produto se a grelha de admissão de ar não estiver instalada. Certifique-se sempre de que a grelha de admissão de ar está instalada e não está danificada antes da utilização.
• Em caso de emergência, solte o cinto de cintura e o cinto do peito da correia e deixe o produto cair.
• Cumpra os regulamentos e diretivas nacionais.
• Mantenha todas as partes do corpo afastadas de superfícies quentes.
• Demasiada vibração pode causar problemas de circulação ou no sistema nervoso. Fale com o seu médico se apresentar sintomas como, por exemplo, entorpecimento, perda de sensibilidade, formigueiro, pontadas, dor, perda de força ou alterações na cor da pele dos seus dedos, mãos ou pulsos.
• Tenha cuidado com a projeção de objetos. Os objetos projetados podem causar ferimentos graves.
• Não utilize o produto em condições meteorológicas desfavoráveis como, por exemplo nevoeiro, chuva, ventos fortes ou ambientes demasiado frios. Trabalhar em condições meteorológicas desfavoráveis pode provocar cansaço e condições perigosas.
• Certifique-se de que se pode mover e manter numa posição estável. Verifique a área de trabalho quanto a possíveis obstáculos como, por exemplo, pedras. Tenha cuidado se utilizar o produto num declive.
• Não coloque o produto no chão com o motor ligado.
• Não utilize o produto em locais elevados como, por exemplo, numa escada.
• Certifique-se de que pode sempre ser ouvido em caso de acidente.
• Certifique-se de que a saída dos gases de escape não está obstruída. Para evitar danos no produto, mantenha os obstáculos a uma distância mínima de 50 cm da saída dos gases de escape.
• Não ligue o produto em locais fechados, pouco ventilados ou próximo de material inflamável. Os gases de escape do motor contêm monóxido de carbono, o que pode causar envenenamento por monóxido de carbono. Os gases de escape do motor são quentes e podem conter faíscas que podem causar incêndios.

Equipamento de proteção pessoal

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Utilize equipamento de proteção pessoal aprovado ao utilizar o produto. O equipamento de proteção pessoal não previne totalmente os ferimentos mas diminui a respetiva gravidade. Para mais informações, fale com o revendedor.
• Utilize protetores acústicos aprovados. A exposição prolongada a ruídos pode provocar danos auditivos permanentes.
• Utilize proteção ocular aprovada. Mesmo com viseira, é necessário utilizar óculos de proteção aprovados. É necessário que os óculos de proteção aprovados estejam em conformidade com a norma ANSI Z87.1 nos EUA ou a norma EN 166 nos países da UE.
• Utilize luvas de proteção durante a operação e manutenção.
• Utilize sapatos ou botas de proteção com solas antiderrapantes.
• Utilize vestuário de tecido resistente e comprido. Não utilize joias nem calçado aberto. Para diminuir o risco de ferimentos, o vestuário tem de ser justo, mas não pode limitar os seus movimentos. Coloque o cabelo acima dos ombros para evitar que este entre em peças rotativas ou que fique preso em ramos.
• Utilize proteção respiratória quando houver risco de poeira.
• Mantenha equipamentos de primeiros socorros sempre à mão.

Dispositivos de segurança no produto

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não utilize o produto com dispositivos de segurança defeituosos.
• Verifique regularmente os dispositivos de segurança. Consulte Manutenção na página 293.
• Se os dispositivos de segurança estiverem defeituosos, fale com o seu revendedor com assistência técnica Husqvarna.

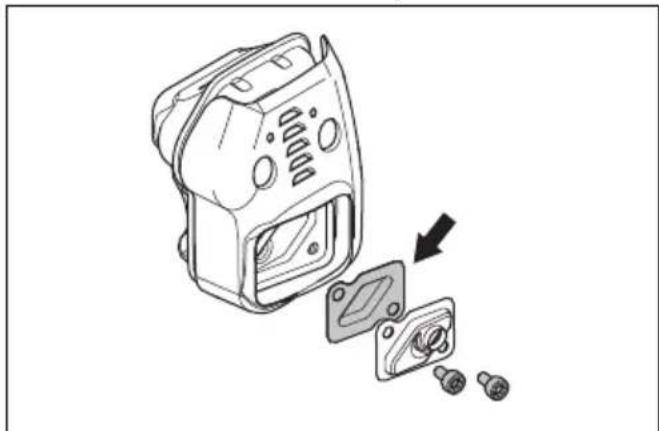

Verificar o silenciador

ATENÇÃO: Não utilize um produto com um silenciador defeituoso.

ATENÇÃO: O silenciador aquece muito durante e após a utilização, e também à velocidade de ralenti. Use luvas de proteção para evitar queimaduras.

ATENÇÃO: O interior do silenciador contém produtos químicos potencialmente

cancerígenos. Não toque no silenciador se este estiver danificado.

• Verifique visualmente o silenciador com regularidade. O silenciador mantém o mais baixo nível de ruído possível e afasta os gases de escape do utilizador. Consulte Efetuar a manutenção do silenciador na página 294.

Verificar o sistema antivibração

1. Certifique-se de que não existem fissuras nem deformações nas unidades antivibração.
2. Confirme que as unidades antivibração estão bem fixadas na unidade do motor e na unidade do punho.

Consulte Vista geral do produto na página 286 para obter informações sobre a localização do sistema antivibração no produto.

Verificar o interruptor de arranque/paragem

1. Utilize o interruptor de arranque/paragem para parar o motor.
2. Certifique-se de que o motor para totalmente.

Para ver onde se encontra o interrutor start/stop no seu produto, consulte Vista geral do produto na página 286.

Segurança no manuseamento do combustível

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

• Não misture ou adicione o combustível em espaços interiores ou próximo de uma fonte de calor.
• Não ligue o produto se existir óleo ou combustível no produto ou no seu corpo.
• Não ligue o produto se o motor tiver uma fuga de combustível. Examine regularmente o motor quanto a fugas de combustível.
• Tenha sempre cuidado com o combustível. O combustível é inflamável e os gases do combustível são explosivos e podem causar ferimentos graves ou morte.
• Não respire os gases do combustível, podem causar ferimentos. Certifique-se de que existe um fluxo de ar suficiente.
• Não fume perto de combustível ou do motor.
• Não coloque o produto ou um recipiente de combustível próximo de objetos quentes, de uma chama aberta, de uma faísca ou de uma luz piloto.
• Utilize recipientes aprovados para o transporte e armazenamento de combustível.

Instruções de segurança para manutenção

ATENÇÃO: Leia as instruções de aviso que se seguem antes de utilizar o produto.

- Desligue o motor, retire a vela de ignição e deixe o motor arrefecer antes da manutenção e montagem.

• Uma rede retentora de faíscas obstruída faz com que o motor fique demasiado quente, o que provoca danos no motor.
• Se a rede retentora de faíscas estiver frequentemente obstruída, pode ser indício de que o desempenho do catalisador está reduzido. Contacte o seu revendedor com assistência técnica para examinar o silenciador.

Montagem

Introdução

ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de montar o produto.

Montar o tubo do soprador

1. Desaperte o parafuso de fixação (A).

1. Instale o tubo intermédio (B) no tubo do soprador (C).
2. Instale e aperte o parafuso de fixação (A).
3. Instale o bocal arredondado (D) ou o bocal plano (E) no tubo intermédio.

Funcionamento

Introdução

ATENÇÃO: Certifique-se de que lê e compreende o capítulo sobre segurança antes de usar o produto.

Combustível

Este produto tem um motor de dois tempos.

CUIDADO: O tipo errado de combustível pode resultar em danos no motor. Utilize uma mistura de gasolina e óleo para motor de dois tempos.

Combustível previamente misturado

- Utilize combustível alquilado previamente misturado da Husqvarna para obter o melhor desempenho e prolongar a vida útil do motor. Este combustível contém substâncias químicas menos nocivas em comparação com o combustível normal, o que reduz os gases de escape nocivos. A quantidade de resíduos após a combustão é inferior com este combustível, o que mantém os componentes do motor mais limpos.

Para misturar o combustível

Gasolina

- Utilize gasolina sem chumbo de boa qualidade com um conteúdo de etanol de, no máximo, 10%.

CUIDADO: Não utilize gasolina com um índice de octanas inferior a 90 RON/87 AKI. A utilização de um índice de octanas inferior pode causar batimento do motor, o que provoca danos no motor.

Óleo para motores a dois tempos

• Para obter melhores resultados e desempenho, use o óleo para motor de dois tempos da Husqvarna.
• Se o óleo para motores de dois tempos da Husqvarna não estiver disponível, use um óleo para motores de dois tempos de boa qualidade destinado a motores arrefecidos a ar. Entre em contacto com o seu revendedor com assistência técnica para selecionar o óleo correto.

CUIDADO: Não use óleo para motores de dois tempos formulado para motores fora de borda arrefecidos a água, também conhecido como óleo para motores fora de borda. Não utilize óleo para motores a quatro tempos.

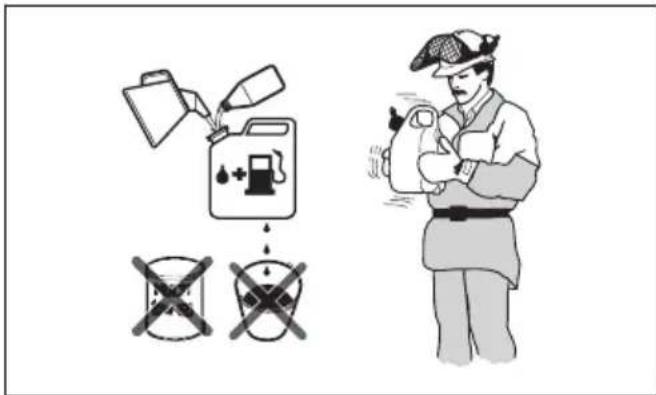

Misturar gasolina e óleo para motores de dois tempos

CUIDADO: Ao misturar pequenas quantidades de combustível, existe o risco de pequenos erros poderem influenciar drasticamente a proporção da mistura. Meça cuidadosamente a quantidade de óleo e certifique-se de que obtém a mistura correta.

1. Encha metade da quantidade de gasolina num recipiente limpo para combustível.
2. Adicione a quantidade total de óleo.
3. Agite bem a mistura de combustível.
4. Adicione a restante quantidade de gasolina ao recipiente.
5. Agite cuidadosamente a mistura de combustível.

CUIDADO: Não misture combustível para mais de 1 mês de cada vez.

Para encher o depósito de combustível

ATENÇÃO: Cumpra o procedimento que se segue para sua segurança.

1. Desligue o motor e deixe-o arrefecer.
2. Limpe bem à volta da tampa do depósito de combustível.

1. Agite ligeiramente o recipiente e certifique-se de que o combustível fica totalmente misturado.
2. Retire a tampa do depósito de combustível lentamente para libertar a pressão.
3. Encha o depósito de combustível.

CUIDADO: Certifique-se de que não existe demasiado combustível no respetivo depósito. O combustível expande-se quando fica quente.

1. Aperte com cuidado a tampa do depósito de combustível.

2. Limpe o combustível derramado sobre e à volta do produto.

3. Antes de ligar o motor, afaste o produto, no mínimo, 3 m/10 pés da fonte de combustível e do local de abastecimento.

Nota: Para ver onde se encontra o depósito de combustível no seu produto, consulte Introdução na página 286

Arranque

1. Desloque o acelerador para a posição de ralenti.

1. Se o motor estiver frio, empurre o controlo do estrangulador para a posição de estrangulação fechada.

1. Prima a ampola da purga de ar repetidamente, até o combustível começar a encher a respetiva ampola. Não é necessário encher a ampola da purga de ar totalmente.
2. Coloque o produto no chão, numa superfície plana.
3. Segure o produto com a mão direita.

CUIDADO: Não utilize os pés para segurar o produto.

1. Puxe o punho do cabo de arranque lentamente até sentir resistência.
2. Puxe rapidamente o punho do cabo de arranque com a mão esquerda. Puxe o punho do cabo de arranque repetidamente até que o motor arranque.

Nota: Não puxe totalmente o punho do cabo de arranque e não o largue.

1. Se o motor estiver frio, coloque o controlo do estrangulador na posição aberta.
2. Se o motor estiver frio, deixe-o a funcionar durante 2-3 minutos para que este aqueça antes da operação.

ATENÇÃO: O ar é libertado quando o motor é ligado e quando o produto está definido na velocidade de ralenti. Não permita que pessoas se aproximem do produto ou do tubo do soprador.

Utilizar o produto

• Utilize o produto nas horas de trabalho habituais. Respeite os regulamentos locais.
• Diminua as peças de equipamento e selecione a velocidade correta para a sua tarefa. Utilize o acelerador na posição mais baixa possível para evitar ruídos e poeira desnecessários.
• Mantenha o bocal do soprador próximo do solo.

Nota: A Husqvarna recomenda a utilização do bocal do soprador na sua extensão máxima.

• Tome nota da direção do vento e utilize o produto nessa direção.
• Utilize ferramentas de jardim aplicáveis para libertar o material do solo.
• Em áreas com pó, utilize equipamento de pulverização para humedecer a área. Tal diminui o tempo de funcionamento.
• Após a utilização, armazene o produto na vertical.

Parar o motor

CUIDADO: Não pare o produto quando este estiver na velocidade máxima.

- Coloque o interrutor start/stop na posição de paragem.

antes de realizar tarefas de manutenção no produto.

ATENÇÃO: Certifique-se de que leu e compreendeu o capítulo sobre segurança

Esquema de manutenção

Manutenção Diaria-	mente	Semanalmente	Mensalmente
Limpe as superfícies externas. X
Certifique-se de que o controlo do acelerador funciona corretamente. X
Certifique-se de que o interrutor start/stop funciona corretamente. Consulte Verificar o interruptor de arranque/paragem na página 289.	X
Examine o motor, o depósito de combustível e os tubos de combustível quanto a fugas. Verifique a existência de contaminação no filtro de combustível. Se necessário, substitua o filtro de combustível.	X
Limpe o filtro de ar. Substitua o filtro de ar, se necessário. X
Aperte as porcas e os parafusos. X
Examine a admissão de ar e certifique-se de que não está bloqueada. X
Verifique o dispositivo de arranque e a corda de arranque quanto a danos. X
Examine as unidades antivibração quanto à existência de danos, fissuras e deformações. Certifique-se de que as unidades antivibração se encontram corretamente instaladas.		X
Examine a vela de ignição. Consulte Verificar a vela de ignição na página 294.		X
Limpe o sistema de arrefecimento. X
Limpe a superfície exterior do carburador e a área circundante. X
Limpe o depósito de combustível. X
Examine todos os cabos e ligações. X
Manutenção Diaria-	mente	Semanal-mente	Mensal-mente
Examine e limpe a rede retentora de faíscas do silenciador (para produtos sem catalisador).		X
Examine e limpe a rede retentora de faíscas do silenciador (para produtos com catalisador).			X
Substitua a vela de ignição. Certifique-se de que está fixo com um supressor. X

Ajustar o ralenti

1. Certifique-se de que o filtro de ar está limpo e de que a cobertura do filtro de ar está instalada.

2. Ajuste o ralenti com o parafuso do ralenti. Para ver onde se encontra o parafuso do ralenti no seu produto, consulte Vista geral do produto na página 286.

Verificar a vela de ignição

CUIDADO: Utilize a vela de ignição recomendada. Consulte Verificar a vela de ignição na página 294. Uma vela de ignição incorreta pode causar danos ao produto.

1. Desligue o motor e deixe o produto arrefecer.

2. Limpe a vela de ignição se estiver suja.

3. Certifique-se de que a distância entre os eléctrodos está correta. Consulte Especificações técnicas na página 297.

1. Substitua a vela de ignição uma vez por mês ou mais frequentemente se necessário.

Efetuar a manutenção do silenciador

1. Desligue o motor e deixe arrefecer o silenciador. Utilize luvas de protecção.

1. Retire a cobertura do silenciador.

2. Efetue uma inspeção visual. Substitua a rede retentora de faíscas caso esteja danificada.

Examinar e limpar o sistema de arrefecimento

O sistema de arrefecimento inclui as aletas de arrefecimento no cilindro e na grelha de admissão de ar.

1. Desligue o motor.

2. Certifique-se de que o sistema de arrefecimento não está sujo ou obstruído. Se necessário, limpe a grelha de admissão de ar e as aletas de arrefecimento.

CUIDADO: Se o sistema de arrefecimento estiver sujo ou obstruído, a temperatura do motor pode aumentar, causando danos no produto. Se a grelha de admissão de ar estiver obstruída, a força de sopro diminui.

1. Verifique o sistema de arrefecimento quanto à existência de danos. Certifique-se de que as peças estão corretamente instaladas no produto.

Para limpar o filtro de ar

CUIDADO: Não utilize o produto sem um filtro de ar montado ou com um filtro de ar danificado. A poeira no ar pode causar danos no motor.

1. Empurre o controlo do estrangulador para a posição de estrangulação fechada.
2. Retire a cobertura do filtro de ar (A).

1. Retire o filtro de ar (B) da estrutura do filtro.
2. Limpe o filtro de ar (B) com água morna e sabão.

Nota: Um filtro de ar que tenha sido utilizado durante muito tempo não pode ser limpo totalmente. Substitua o filtro de ar regularmente e substitua sempre um filtro de ar com defeito.

1. Limpe a superfície interna da cobertura do filtro de ar (A) com uma escova.
2. Retire e substitua o filtro de feltro (C) se este estiver sujo.
3. Instale o filtro (D), o filtro de feltro (C) e o filtro de ar (B).
4. Instale a cobertura do filtro de ar (A) no produto.

Resolução de problemas

Não é possível ligar o motor
Verificar Causa	possível Solução
Botão Stop. Posição de paragem	Leve o contacto de paragem à posição de arranque.
Prendedor(es) do dispositivo de arranque.	Prendedor(es) do dispositivo de arranque bloqueado(s) ou gasto(s).	Ajuste ou substitua o(s) prendedor(es) do dispositivo de arranque.
		Limpe a área em redor do(s) prendedor(es) do dispositivo de arranque.
		Contacte um revendedor com assistência técnica aprovado.
Depósito de combustível.	Tipo de combustível errado.	Drene o depósito de combustível e utilize o combustível correto.
Carburador. Ajuste do ralenti.	Ajuste o ralenti com o parafuso de ajuste do ralenti.
Faísca (ausência de faísca).	Vela de ignição suja ou molhada.	Certifique-se de que a vela de ignição está seca e limpa.
	A distância entre os elétrodos na vela de ignição está incorreta.	Limpe a vela de ignição. Certifique-se de que a distância entre os elétrodos está correta. Certifique-se de que a vela de ignição está instalada com um supressor.
		Consulte as especificações técnicas para obter a distância correta entre os elétrodos.
Vela de ignição.	A vela de ignição está solta.	Aperte a vela de ignição.
	Existem materiais indesejados nos elétrodos da vela de ignição.	Certifique-se de que a mistura de combustível está correta.
		Certifique-se de que o filtro de ar está limpo.

O motor arranca mas para novamente
Verificação Causa possível Solução
Depósito de combustível.	Tipo de combustível errado.	Purgue-o e utilize o combustível correto.
Carburador. O motor não funciona corretamente ao ra-lenti.		Contacte o seu revendedor com assistência técnica.
Filtro de ar. Filtro de ar en-tupido.		Limpe o filtro de ar.

Transporte e armazenamento

ATENÇÃO: Para evitar o risco de incêndio, certifique-se de que não existem fugas nem vapores de combustível durante o transporte ou armazenamento. Certifique-se de que não existe risco de faíscas ou incêndio.

• Esvazie o depósito de combustível antes do transporte ou de armazenamento a longo prazo. Empurre a ampola de purga de ar para se certificar de que todo o combustível é retirado. Elimine o combustível numa localização de eliminação aplicável.

• Certifique-se de que o produto está limpo e de que é realizada uma manutenção completa antes de o armazenar por um período de tempo prolongado.

• Retire a vela de ignição e coloque aproximadamente 15 ml de óleo para motores de dois tempos no cilindro. Rode o produto 3 vezes e volte a instalar a vela de ignição.

• Fixe o produto ao veículo em segurança durante o transporte.
• Coloque o produto num local seco, fresco e limpo que tenha um fluxo de ar adequado. Mantenha o produto afastado de crianças.

Especificações técnicas

Especificações técnicas

	Husqvarna 525BX
Motor
Cilindrada, cm3	25,4
Velocidade ao ralenti, rpm 3000
Conversor catalítico Sim
Sistema de ignição
Vela de ignição NGK BPMR8Y
Distância entre os elétrodos, mm 0,6-0,7
Sistema de lubrificação e combustível
Capacidade do depósito de combustível, l / cm3	0,45 / 450
Peso
Peso sem combustível, kg 4,4
Emissões de ruído 61
Nível de potência sonora, dB(A) medidos 104
Nível de potência sonora, garantido LWA dB (A) 106
Níveis acústicos 62
Nível de pressão sonora equivalente, ao nível do ouvido do utilizador, medido de acordo com a norma EN15503, dB (A):
Equipado com bocal arredondado 91
Equipado com bocal plano 92
Níveis de vibração 63
Níveis de vibração equivalentes (ahv,eq) nos punhos, medidos de acordo com a norma EN 15503, m/s2
Equipado com bocal arredondado 1,2
Equipado com bocal plano 2,0
Rendimento do ventilador
Velocidade máx. do ar com bocal arredondado, m/s 70
Velocidade máx. do ar com bocal plano, m/s 86
Fluxo de ar com bocal arredondado, m3/min 13
Fluxo de ar com bocal plano, m3/min 10

Declaração de conformidade

Declaração UE de conformidade

A Husqvarna AB, SE-561 82 Huskvarna, Suécia, tel.: [phone], declara, sob sua inteira responsabilidade, que o produto:

Descrição Soprador
Marca Husqvarna
Tipo/Modelo 525BX
Identificação Números	de série referentes a 2022 e posteriores

está em plena conformidade com as seguintes diretivas e regulamentos da UE:

Regulamento Descrição
2006/42/CE "relativa a	máquinas"
2014/30/UE "relativa à	compatibilidade eletromagnética"
2000/14/CE "relativa a	emissões de ruído para o ambiente"
2011/65/UE	"relativa à restrição do uso de determinadas substâncias perigosas em equipamento elétrico e eletrónico"

e que as seguintes normas e/ou especificações técnicas são aplicadas: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

A RISE SMP Svensk Maskinprovning AB, . realizou o exame de tipo voluntário em nome da Husqvarna AB. Número do certificado: SEC/14/2423.

Para mais informações sobre as emissões de ruído, consulte Especificações técnicas na página 297.

Huskvarna, 2022-05-09

Stefan Holmberg, diretor de I&D, gestão de tecnologia, Husqvarna AB

Responsável pela documentação técnica

CE

CUPRINS

Instruções originais
