Tipo di apparecchio	Soffiatore a zaino
Marca	Husqvarna
Modello	525BX
Cilindrata	28 cm³
Tipo di motore	2 tempi
Potenza	0,9 kW
Capacità del serbatoio di carburante	0,5 L
Portata d'aria massima	775 m³/h
Velocità dell'aria massima	70 m/s
Peso (senza carburante)	9,8 kg
Livello sonoro garantito	109 dB(A)
Livello di vibrazioni (anteriore/posteriore)	3,5 / 3,5 m/s²
Sistema di accensione	Elettronico CDI
Candela	NGK BPMR7A
Tipo di avviatore	Avviatore a strappo
Serbatoio dell'olio (motore)	Miscela 2 tempi (50:1)
Capacità del serbatoio dell'olio (se presente)	Olio motore incluso nella miscela
Manutenzione	Pulizia del filtro dell'aria, svuotamento del carburante, controllo della candela
Sicurezza	Arresto di emergenza, protezioni termiche
Pezzi di ricambio	Filtro dell'aria, candela, carburatore, maniglie

Domande frequenti - 525BX HUSQVARNA

Che miscela olio/benzina usare per la Husqvarna 525BX ?

Usa una miscela al 2% (50:1) con un olio due tempi di qualità. Per 1 litro di benzina senza piombo, aggiungi 20 ml di olio.

Come avviare il soffiatore Husqvarna 525BX a freddo ?

Metti lo starter in posizione chiusa, premi 5 volte sul bulbo di spurgamento, tira dolcemente sull'avviatore fino a resistenza poi con uno strattone secco. Una volta avviato, apri lo starter gradualmente.

Il motore gira al minimo ma si spegne in accelerazione, cosa fare ?

Controlla il filtro dell'aria e puliscilo. Se necessario, regola il carburatore. Anche una miscela errata o una candela incrostata possono esserne la causa.

Qual è la capacità del serbatoio della Husqvarna 525BX ?

Il serbatoio del carburante ha una capacità di 0,5 litri. Assicurati di non riempire troppo e di chiudere bene il tappo.

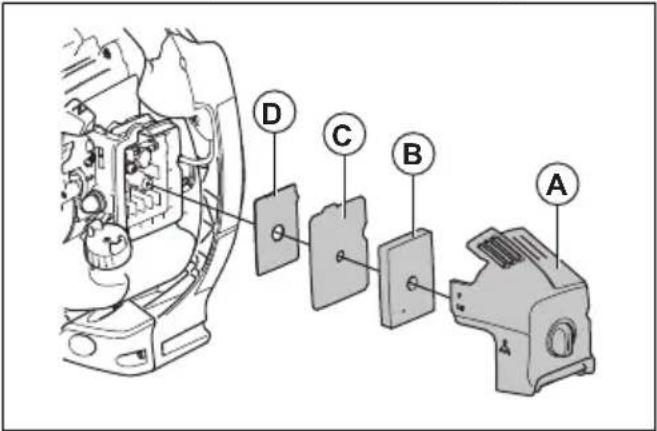

Come pulire il filtro dell'aria ?

Svita il coperchio del filtro, rimuovi il filtro in schiuma. Puliscilo con acqua e sapone, risciacqua e asciuga. Lubrifica leggermente prima di rimontarlo.

Si può usare la Husqvarna 525BX con un tubo di soffiaggio ?

Sì, la 525BX è compatibile con il tubo di soffiaggio Husqvarna. Assicurati di fissare bene il tubo per evitare perdite di potenza.

Quale candela usare per la Husqvarna 525BX ?

Usa una candela NGK BPMR7A o equivalente. Controlla la distanza (0,5 mm) e sostituiscila se necessario.

Come conservare il soffiatore in inverno ?

Svuota il serbatoio del carburante, fai girare il motore fino a quando si ferma per svuotare il carburatore. Pulisci l'apparecchio e riponilo in un luogo asciutto.

Il livello sonoro è elevato ?

Sì, il livello sonoro garantito è di 109 dB(A). Indossa sempre una cuffia antirumore e protezioni acustiche.

Dove trovare pezzi di ricambio per la Husqvarna 525BX ?

Puoi ordinare i pezzi presso un rivenditore autorizzato Husqvarna o sul sito ufficiale. I pezzi comuni (filtro, candela, maniglie) sono facilmente disponibili.

MANUALE UTENTE 525BX HUSQVARNA

IT Manuale dell'operatore

JA 取扱説明書

Introduzione.... 186
Sicurezza.... 188
Montaggio....190
Utilizzo....190
Manutenzione.... 193

Ricerca guasti.... 195

Trasporto e rimessaggio.... 196

Dati tecnici.... 198

Dichiarazione di conformità.... 200

Introduzione

Descrizione del prodotto

Il prodotto è un soffiatore con motore a combustione.

Procediamo costantemente allo sviluppo dei nostri prodotti e ci riserviamo quindi il diritto di apportare, senza alcun preavviso, modifiche riguardanti fra l'altro la forma e l'aspetto esteriore.

Uso previsto

Utilizzare il prodotto per soffiare foglie e altro materiale indesiderato da aree come prati, vialetti e strade asfaltate.

Panoramica del prodotto

1. Interruttore di avviamento/arresto
2. Grilletto dell'acceleratore
3. Comando dell'acceleratore
4. Impugnatura di comando
5. Impugnatura
6. Comando della valvola dell'aria
7. Bulbo di adescamento
8. Impugnatura della fune di avviamento
9. Vite per morsetto
10. Tubo intermedio

11. Ugello tondo

12. Ugello piatto

13. Candela
14. Tappo del serbatoio del carburante
15. Filtro dell'aria
16. Marmitta
17. Retina della presa dell'aria
18. Sistema di smorzamento delle vibrazioni
19. Manuale operatore
20. Chiave universale
21. Vite di regolazione del regime minimo

Simboli riportati sul prodotto

AVVERTENZA! questo prodotto può essere pericoloso e causare lesioni gravi o mortali all'operatore o a terzi. Prestare attenzione e utilizzare il prodotto correttamente.

Prima dell'uso, leggere attentamente il manuale operatore e accertarsi di aver compreso le istruzioni.

Utilizzare cuffie protettive e protezione per gli occhi omologate. Se l'ambiente contiene polvere, utilizzare una maschera di ventilazione.

Utilizzare guanti protettivi omologati.

Il presente prodotto è conforme alle direttive CEE vigenti.

Questo prodotto è conforme alle direttive del Regno Unito vigenti.

Miscela di benzina e olio per motori a due tempi.

Aria, posizione aperta.

Aria, posizione chiusa.

Emissioni di rumore nell'ambiente in conformità alla Direttiva Europea 2000/14/CE e alla norma del Nuovo Galles del Sud in materia di protezione dell'ambiente "Protection of the Environment Operations (Noise Control) Regulation 2017". I dati sulle emissioni di rumore sono riportati sull'etichetta della macchina e nel capitolo Dati tecnici.

Fare attenzione agli oggetti volanti. Gli oggetti proiettati possono causare lesioni gravi. Usare sempre abbiglia- mento protettivo personale.

Mantenere una distanza di sicurezza di almeno 15 m da persone o animali.

La targhetta dati di fun- zionamento mostra il numero di serie. yyyy è l'anno di produzione e ww è la settimana di produzione.

Nota: I restanti simboli/decalcomanie sul prodotto riguardano particolari requisiti necessari per ottenere la certificazione in altre aree commerciali.

Emissioni Euro V

AVVERTENZA: La manomissione del motore rende nulla l'omologazione UE del prodotto.

Responsabilità del prodotto

Come indicato nelle leggi vigenti in materia di responsabilità obbligatoria sul prodotto, non siamo responsabili per eventuali danni causati dal nostro prodotto se:

• Il prodotto viene riparato in modo errato.
• Il prodotto viene riparato con parti che non provengono o non sono omologate dal produttore.
• Il prodotto contiene un accessorio che non proviene o non è omologato dal produttore.
• Il prodotto non viene riparato presso un centro di assistenza autorizzato o presso un'autorità competente.

Sicurezza

Definizioni di sicurezza

Le definizioni riportate di seguito forniscono il livello di gravità per ciascuna delle parole di avvertenza.

AVVERTENZA: Lesioni alle persone.

ATTENZIONE: Danni al prodotto.

Nota: Queste informazioni rendono più semplice l'uso del prodotto.

Istruzioni di sicurezza generali

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non apportare modifiche al prodotto senza l'approvazione del produttore e utilizzare sempre accessori originali. Le modifiche e/o gli accessori non approvati possono causare lesioni gravi o la morte dell'operatore o di terzi.
• Non utilizzare un prodotto danneggiato. Eseguire i controlli di sicurezza e gli interventi di manutenzione indicati nel manuale dell'operatore. Tutti gli altri interventi di manutenzione devono essere affidati a personale di assistenza autorizzato.
• Tutti gli interventi di assistenza e riparazione devono essere eseguiti da personale di assistenza autorizzato. Se una parte del prodotto è difettosa, rivolgersi al rivenditore autorizzato all'assistenza.

Istruzioni di sicurezza per l'utilizzo

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

• questo prodotto può essere pericoloso e causare lesioni gravi o mortali all'operatore o a terzi. Prestare attenzione e utilizzare il prodotto correttamente.
• Eseguire un controllo del prodotto prima dell'utilizzo. Fare riferimento a Manutenzione alla pagina 193.
• Non utilizzare il prodotto quando si è stanchi, malati o sotto gli effetti di alcool o farmaci in grado di alterare la vista, la capacità di valutazione o la coordinazione.
• Montare tutti i coperchi e le protezioni prima dell'uso. Per evitare scosse elettriche, assicurarsi che il

cappuccio della candela e il cavo di accensione non siano danneggiati.

• Non toccare mai la candela o il cavo di accensione quando il motore è in moto.
• Mantenere una distanza di sicurezza di almeno 15 m da persone o animali. Se persone, bambini o animali si trovano a una distanza inferiore a 15 m, arrestare il prodotto. Indirizzare il prodotto lontano da persone, animali, finestre aperte e altri oggetti.
• Non lasciare che i bambini utilizzino il prodotto. Assicurarsi che tutti gli operatori leggano e comprendano il contenuto del presente manuale dell'operatore.
• Tenere le mani o altri oggetti lontani dall'alloggiamento del soffiatore durante il funzionamento. Le parti rotanti possono provocare gravi lesioni.
• Non utilizzare il prodotto se la retina della presa dell'aria non è installata. Assicurarsi sempre che la retina della presa dell'aria sia installata e non sia danneggiata prima dell'uso.
• In caso di emergenza, rilasciare la cinghia in vita e la cintura toracica del cinghiaggio e lasciare cadere il prodotto.
• Rispettare le normative e le direttive nazionali.
• Tenere il corpo lontano dalle superfici calde.
• Vibrazioni eccessive possono causare danni alla circolazione o al sistema nervoso. Rivolgersi al medico in caso di sintomi, ad esempio intorpidimento, perdita di sensibilità, formicolio, pizzicore, dolore, perdita di forza o alterazioni del colore della pelle di dita, mani o polsi.
• Fare attenzione agli oggetti volanti. Gli oggetti proiettati possono causare lesioni gravi.
• Non utilizzare il prodotto in condizioni atmosferiche avverse, ad esempio in caso di nebbia, pioggia, vento forte e gelo. Lavorare in condizioni atmosferiche avverse può causare stanchezza e condizioni pericolose.
• Assicurarsi di potersi muovere e mantenere una posizione stabile. Verificare l'eventuale presenza di ostacoli, ad esempio rocce, nell'area di lavoro. Prestare attenzione se si utilizza il prodotto su pendenze.
• Non poggiare il prodotto a terra con il motore acceso.
• Non utilizzare il prodotto da posizioni elevate, ad esempio su una scala.
• Assicurarsi di essere a una distanza tale da poter essere sempre ascoltati in caso di incidente.
• Assicurarsi che l'uscita dei fumi di scarico non sia ostruita. Per evitare di danneggiare il prodotto, mantenere gli ostacoli a una distanza minima di 50 cm dall'uscita dei fumi di scarico.

- Non avviare il prodotto in ambienti chiusi, in punti dove la circolazione dell'aria è insufficiente o vicino a materiale infiammabile. I gas di scarico del motore contengono monossido di carbonio, che può provocare intossicazione. I gas di scarico sono molto caldi e possono contenere scintille in grado di provocare incendi.

Dispositivi di protezione individuale

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Usare sempre abbigliamento protettivo personale omologato quando si utilizza il prodotto. I dispositivi di protezione individuale non sono in grado di prevenire completamente le lesioni, ma possono ridurne la gravità Rivolgersi al rivenditore per maggiori informazioni.
• Usare cuffie protettive omologate. Una lunga esposizione al rumore può comportare lesioni permanenti all'udito.
• Utilizzare protezioni per gli occhi omologate. Con l'uso della visiera è necessario anche l'uso di occhiali protettivi omologati. Con il termine occhiali protettivi omologati si intendono occhiali che siano conformi alle norme ANSI Z87.1 per gli USA o EN 166 per i paesi EU.
• Utilizzare guanti protettivi durante il funzionamento e la manutenzione.
• Utilizzare stivali o scarpe protettive con suole antiscivolo.
• Utilizzare indumenti in tessuto resistente e lunghi fino ai piedi. Non utilizzare gioielli o scarpe aperte. Per ridurre il rischio di lesioni, l'abbigliamento deve essere aderente ma non deve limitare i movimenti. Posizionare i capelli sopra le spalle per evitare che entrino a contatto con parti rotanti o si incastrino sui rami.
• Utilizzare mascherine quando esiste il rischio di inalare la polvere.
• Tenere a portata di mano la cassetta di primo soccorso.

Dispositivi di sicurezza sul prodotto

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non utilizzare un prodotto con dispositivi di sicurezza difettosi.
• Effettuare regolarmente un controllo dei dispositivi di sicurezza. Fare riferimento a Manutenzione alla pagina 193.
• Se i dispositivi di sicurezza sono difettosi, rivolgersi al rivenditore Husqvarna.

Controllo della marmitta

AVVERTENZA: Non utilizzare un prodotto con marmitta difettosa.

AVVERTENZA: La marmitta si scalda notevolmente durante e dopo l'utilizzo, anche quando il motore è al regime minimo. Usare guanti protettivi per evitare ustioni.

AVVERTENZA: L'interno della marmitta contiene sostanze chimiche che potrebbero essere cancerogene. Non toccare la marmitta se è danneggiata.

- Ispezionare periodicamente la marmitta. La marmitta assicura il minimo livello acustico e allontana i fumi di scarico dall'operatore. Fare riferimento a Manutenzione della marmitta alla pagina 194.

Controllo del sistema di smorzamento delle vibrazioni

1. Accertarsi che non vi siano crepe o deformazioni sulle unità di smorzamento delle vibrazioni.
2. Controllare che le unità di smorzamento delle vibrazioni siano correttamente fissate al gruppo motore e all'impugnatura.

Per le informazioni su dove si trova il sistema di smorzamento delle vibrazioni sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 186.

Controllo dell'interruttore di avviamento/arresto

1. L'interruttore di avviamento/arresto serve ad arrestare il motore.
2. Assicurarsi che il motore si arresti completamente.

Per individuare l'interruttore di avviamento/arresto del prodotto, fare riferimento a Panoramica del prodotto alla pagina 186.

Sicurezza nell'uso del carburante

AVVERTENZA: leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Non miscelare o aggiungere il carburante in un ambiente chiuso o in prossimità di una fonte di calore.
• Non avviare il prodotto se è presente olio o carburante sul prodotto stesso o sul proprio corpo.
• Non avviare il prodotto se il motore presenta una perdita di carburante. Esaminare regolarmente il motore per verificare la presenza di eventuali perdite di carburante.
• Prestare sempre attenzione al carburante. Il carburante è infiammabile e i gas di scarico,

essendo esplosivi, possono causare lesioni anche mortali.

• Non respirare i fumi del carburante perché possono causare lesioni. Accertarsi che ci sia un flusso d'aria sufficiente.
• Non fumare in prossimità del carburante o del motore.
• Non posizionare il prodotto o una tanica di carburante vicino a fiamme libere, scintille o fiamme pilota.
• Utilizzare sempre contenitori approvati per la conservazione e il trasporto del carburante.

Istruzioni di sicurezza per la manutenzione

AVVERTENZA: Leggere le seguenti avvertenze prima di utilizzare il prodotto.

• Arrestare il motore, rimuovere la candela e lasciare raffreddare il motore prima di eseguire interventi di manutenzione e montaggio.
• Una retina parascintille bloccata provoca il surriscaldamento e danni al motore.
• Se la retina si ostruisce spesso, le prestazioni del convertitore catalitico potrebbero essere calate. Per un'ispezione della marmitta, contattare l'assistenza.

Montaggio

Introduzione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di montare il prodotto.

Per assemblare il tubo del soffiatore

1. Allentare la fascetta (A).

1. Installare il tubo intermedio (B) sul tubo del soffiatore (C).
2. Installare e serrare la fascetta (A).
3. Installare l'ugello tondo (D) o l'ugello piatto (E) sul tubo intermedio.

Utilizzo

Introduzione

AVVERTENZA: Leggere e comprendere il capitolo sulla sicurezza prima di utilizzare la macchina.

Carburante

Questo prodotto è dotato di un motore a due tempi.

ATTENZIONE: Un carburante di tipo errato può causare danni al motore. Utilizzare una miscela di benzina e olio per motori a due tempi.

Carburante premiscelato

- Utilizzare carburante alchilato premiscelato Husqvarna per garantire le migliori prestazioni e prolungare la durata del motore. Questo carburante contiene sostanze chimiche meno pericolose rispetto al normale carburante, che riduce le emissioni di scarico pericolose. Con questo carburante, che mantiene i componenti del motore più puliti, la quantità di residui dopo la combustione è inferiore.

Per miscelare il carburante

Benzina

- Utilizzare benzina senza piombo di buona qualità con massimo il 10% di etanolo.

ATTENZIONE: Non utilizzare benzina con un numero di ottani inferiore a 90 RON/87 AKI. Un numero inferiore di ottani può causare il battito in testa del motore, che provoca danni al motore.

Olio per motori a due tempi

- Per risultati e prestazioni ottimali, utilizzare l'olio per motori a due tempi Husqvarna. - Se l'olio per motori a due tempi Husqvarna non è disponibile, utilizzare un olio per motori a due tempi raffreddati ad aria di buona qualità. Rivolgetevi al vostro rivenditore addetto all'assistenza per selezionare il tipo di olio.

ATTENZIONE: Non usare mai olio per motori fuoribordo a due tempi raffreddati ad acqua. Non utilizzare olio per motori a quattro tempi.

Per miscelare benzina e olio per motori a due tempi

Benzina, litri	Olio a due tempi, litri
	2% (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

ATTENZIONE: Piccoli errori possono influenzare drasticamente il rapporto della miscela quando si miscelano piccole quantità di carburante. Misurare con precisione la quantità d'olio e accertarsi di ottenere la giusta miscela.

1. Riempire metà della quantità di benzina in un contenitore pulito per carburante.
2. Aggiungere la quantità totale di olio.
3. Mescolare la miscela.
4. Aggiungere la quantità residua di benzina nel contenitore.
5. Mescolare agitando con cura la miscela di carburante.

ATTENZIONE: Non mescolare il carburante più di 1 volta al mese.

Rifornimento di carburante

AVVERTENZA: Attenersi alla procedura indicata di seguito per la propria sicurezza.

1. Arrestare il motore e farlo raffreddare.
2. Pulire l'area intorno al tappo del serbatoio del carburante.

1. Agitare il contenitore e assicurarsi che il carburante sia ben mescolato.
2. Rimuovere lentamente il tappo del serbatoio del carburante per rilasciare la pressione.
3. Riempire il serbatoio del carburante.

ATTENZIONE: Assicurarsi che nel serbatoio non vi sia una quantità eccessiva di carburante. Il carburante si espande quando si scalda.

1. Stringere con cura il tappo del serbatoio del carburante.

2. Pulire eventuale carburante fuoriuscito sul prodotto e intorno ad esso.

3. Spostare il prodotto ad almeno 3 m/10 ft dal luogo e dalla fonte di rifornimento prima di avviare il motore.

Nota: Per individuare il serbatoio del carburante sul prodotto, fare riferimento a Introduzione alla pagina 186.

Avviamento del prodotto

1. Portare il comando dell'acceleratore in posizione di minimo.

1. Se il motore è freddo premere il comando della valvola dell'aria nella posizione di starter chiusa.

1. Premere più volte il bulbo del primer fino a quando il bulbo non comincia a riempirsi di carburante. Non è necessario riempire il primer del carburante completamente.
2. Poggiare il prodotto su un terreno piano.
3. Afferrare il prodotto con la mano destra.

ATTENZIONE: Non utilizzare i piedi per bloccare il prodotto.

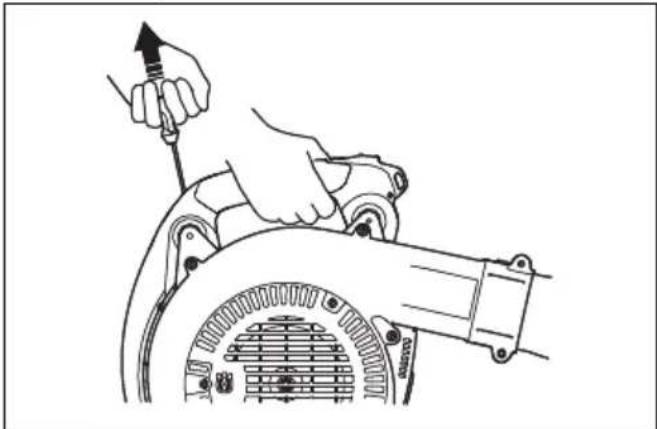

1. Tirare lentamente l'impugnatura della fune di avviamento finché non si avverte una resistenza.
2. Tirare rapidamente l'impugnatura della fune di avviamento con la mano destra. Tirare più volte l'impugnatura della fune di avviamento fino all'avviamento del motore.

Nota: Non tirare fino in fondo l'impugnatura della fune di avviamento e non lasciarla.

1. Se il motore è freddo regolare il comando della valvola dell'aria in posizione aperta.
2. Se il motore è freddo, lasciarlo girare per 2-3 minuti per riscaldarlo prima dell'utilizzo.

AVVERTENZA: L'aria viene rilasciata all'avviamento del motore e quando il prodotto è impostato al regime minimo. Non consentire a nessuno di avvicinarsi al prodotto o al tubo del soffiatore.

Utilizzo del prodotto

• Utilizzare il prodotto nelle normali ore di lavoro. Rispettare le norme locali.
• Diminuire l'attrezzatura e selezionare la velocità corretta per l'attività. Utilizzare la posizione minima dell'acceleratore per evitare l'eccessiva formazione di rumori e polvere.
• Mantenere l'ugello del soffiatore vicino al suolo.

Nota: Husqvarna consiglia di allungare completamente l'ugello del soffiatore.

• Prendere nota della direzione del vento e azionare il prodotto nella direzione del vento.
• Utilizzare gli attrezzi da giardino adatti per rimuovere il materiale dal suolo.
• In aree polverose, utilizzare lo spray per bagnare l'area. In questo modo si riduce il tempo di utilizzo.
• Dopo l'uso, conservare il prodotto in posizione verticale.

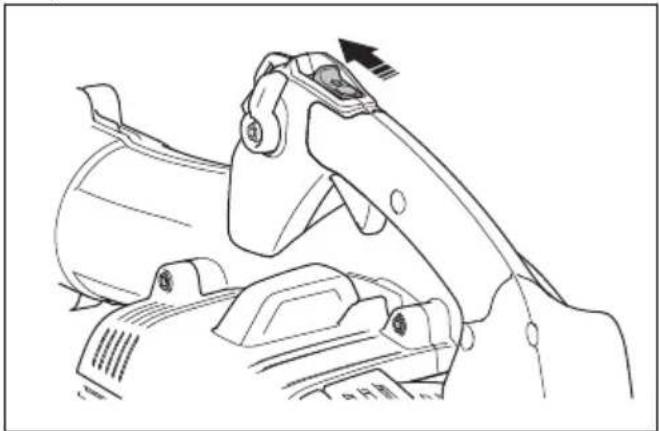

Arresto del motore

ATTENZIONE: Non arrestare il prodotto se è in funzione alla massima velocità.

- Portare l'interruttore di avviamento/arresto in posizione di arresto.

prima di eseguire la manutenzione del prodotto.

AVVERTENZA: Leggere

attentamente il capitolo sulla sicurezza

Programma di manutenzione

Manutenzione	Giornaliera	Una volta a settimana	Una volta al mese
Pulire le superfici esterne. X
Assicurarsi che il comando dell'acceleratore funzioni correttamente. X
Assicurarsi che l'interruttore di avviamento/arresto funzioni correttamente. Fare riferimento a Controllo dell'interruttore di avviamento/arresto alla pagina 189.	X
Esaminare il motore, il serbatoio del carburante e le tubazioni del carburante per accertare eventuali perdite. Esaminare il filtro del carburante per verificare l'eventuale contaminazione. Se necessario, sostituire il filtro del carburante.	X
Pulire il filtro dell'aria. Se necessario, sostituire il filtro dell'aria. X
Serrare dadi e viti. X
Esaminare la presa d'aria e accertarsi che non sia danneggiata. X
Esaminare il motorino di avviamento e la corda di avviamento per rilevare eventuali danni.		X
Controllare se le unità antivibranti presentano danni, incrinature o deformazioni. Assicurarsi che le unità antivibranti siano correttamente installate.		X
Esaminare la candela. Fare riferimento a Controllo della candela alla pagina 194.		X
Pulire il sistema di raffreddamento. X
Pulire la superficie esterna del carburatore e la zona circostante. X
Pulire il serbatoio carburante. X
Manutenzione	Giorna-liera	Una volta a setti-mana	Una volta al mese
Esaminare tutti i cavi e i raccordi. X
Esaminare e pulire la retina parascintille sulla marmitta (per i prodotti senza convertitore catalitico).		X
Esaminare e pulire la retina parascintille sulla marmitta (per i prodotti con convertitore catalitico).			X
Sostituire la candela. Assicurarsi che sia collegata a un dispositivo di soppres-sione.			X

Regolazione del regime minimo

1. Verificare che il filtro dell'aria sia pulito e che il relativo coperchio sia installato.

2. Regolare il regime minimo con la vite corrispondente. Per identificare la posizione della vite di regolazione del minimo sul prodotto, fare riferimento a Panoramica del prodotto alla pagina 186.

Controllo della candela

ATTENZIONE: Utilizzare la candela raccomandata. Fare riferimento a Controllo della candela alla pagina 194. Una candela errata può danneggiare il prodotto.

1. Arrestare il motore e far raffreddare il prodotto.
2. Pulire la candela se sporca.
3. Assicurarsi che la distanza tra gli elettrodi sia corretta. Fare riferimento a Dati tecnici alla pagina 198.

1. Sostituire la candela almeno una volta al mese o più frequentemente, se necessario.

Manutenzione della marmitta

1. Arrestare il motore e far raffreddare la marmitta. Usare guanti protettivi.

1. Rimuovere il coperchio della marmitta.
2. Effettuare un controllo visivo. Se danneggiata, sostituire la retina parascintille.

Ispezione e pulizia del sistema di raffreddamento

Il sistema di raffreddamento comprende le alette sul cilindro e la retina della presa dell'aria.

1. Spegnere il motore.
2. Accertarsi che il sistema di raffreddamento non sia sporco o ostruito. Se necessario, pulire la retina della presa dell'aria e le alette di raffreddamento.

ATTENZIONE: Se il sistema di raffreddamento è sporco o ostruito, può surriscaldare il motore, con conseguenti danni al prodotto. Una retina della presa dell'aria ostruita riduce la forza di soffiaggio.

1. Esaminare il sistema di raffreddamento per verificare la presenza di eventuali danni. Assicurarsi che i componenti siano fissati correttamente al prodotto.

Pulizia del filtro dell'aria

ATTENZIONE: Non utilizzare il prodotto senza il filtro dell'aria collegato o con un filtro dell'aria danneggiato. La polvere presente nell'aria può danneggiare il motore.

1. Portare il comando della valvola dell'aria nella posizione di starter chiusa.
2. Rimuovere il coperchio del filtro dell'aria (A).

1. Rimuovere il filtro dell'aria (B) dalla sua sede.
2. Pulire il filtro dell'aria (B) con acqua calda e sapone.

Nota: Un filtro dell'aria utilizzato per un lungo periodo non può essere pulito completamente. Sostituire regolarmente il filtro dell'aria e sostituire sempre un filtro aria difettoso.

1. Pulire la superficie interna del coperchio del filtro dell'aria (A) con una spazzola.
2. Rimuovere e sostituire il filtro in feltro (C) se sporco.
3. Installare la retina (D), il filtro in feltro (C) e il filtro dell'aria (B).
4. Installare il coperchio del filtro dell'aria (A) sul prodotto.

Ricerca guasti

Non è possibile avviare il motore.
Controllo Possibile cau-sa	e cau-sa	Soluzione
Pulsante di ar-resto	Posizione di ar-resto	Spostare l'interruttore di arresto in posizione di avviamento.
Ganci di avvia-mento.	Ganci di avvia-mento bloccati o usurati.	Regolare o sostituire i ganci di avviamento.
		Pulire la zona intorno ai ganci di avviamento.
		Rivolgersi a un centro assistenza autorizzato.
Serbatoio car-burante.	Tipo di carbu-rante non adat-to.	Svuotare il serbatoio del carburante e usare il carburante corretto.
Controllo Possibile cau-sa	le cau-sa	Soluzione
Carburatore. Regolazione del regime minimo.	Regolazione del regime minimo.	Registrare il minimo con la vite di regolazione del regime minimo.
Accensione (nessuna scintilla).	Candela di accensione sporca o bagnata.	Accertarsi che la candela sia asciutta e pulita.
	La distanza tra gli elettrodi sulla candela non è corretta.	Pulire la candela. Assicurarsi che la distanza tra gli elettrodi sia corretta. Accertarsi che la candela sia montata con un dispositivo di soppressione.
		Fare riferimento ai dati tecnici per informazioni sulla corretta distanza tra gli elettrodi.
Candela.	Candela allen-tata.	Serrare la candela.
	Sugli elettrodi delle candele è presente materiale indesiderato.	Accertarsi che la miscela sia corretta.
		Accertarsi che il filtro dell'aria sia pulito.

Il motore si avvia ma si arresta nuovamente
Controllo Possibile cau-sa		Soluzione
Serbatoio car-burante.	Tipo di carbu-rante non adat-to.	Svuotarlo e utilizzare un carburante corretto.
Carburatore. Il motore non funziona correttamente al regi-me minimo.		Contattare il centro di assistenza.
Filtro dell'aria. Fil-tro dell'aria intasato.		Pulire il filtro dell'aria.

Trasporto e rimessaggio

AVVERTENZA: Per evitare il rischio di incendio, assicurarsi che non vi siano perdite o fumi durante il trasporto o lo stoccaggio. Assicurarsi che non vi sia alcun rischio di scintille o incendio.

- Svuotare il serbatoio del carburante prima del trasporto o di lunghi periodi di stoccaggio. Premere il bulbo del primer per assicurarsi che tutto il

carburante venga rimosso. Smaltire il carburante presso un apposito centro di smaltimento.

• Accertarsi che il prodotto sia pulito e che un intervento di assistenza completo venga eseguito prima dello stoccaggio a lungo termine.
• Rimuovere la candela e versare nel cilindro circa 15 ml di olio per motore a 2 tempi. Ruotare il prodotto 3 volte e installare nuovamente la candela.
• Bloccare il prodotto in modo sicuro sul veicolo durante il trasporto.

- Mantenere il prodotto in un luogo asciutto e pulito provvisto di una buona circolazione dell'aria. Tenere il prodotto fuori dalla portata dei bambini.

Dati tecnici

Dati tecnici

	Husqvarna 525BX
Motore
Cilindrata, cm3	25,4
Regime minimo, giri/min 3000
Convertitore catalitico Sì
Impianto di accensione
Candela NGK BPMR8Y
Distanza tra gli elettrodi, mm 0,6-0,7
Carburante e sistema di lubrificazione
Capacità del serbatoio del carburante, l / cm3	0,45 / 450
Peso
Peso, escluso carburante, kg 4,4
Emissioni di rumore 40
Livello acustico, misurato dB (A) 104
Livello acustico, garantito LWA dB(A) 106
Livelli di rumorosità 41
Livello di pressione acustica equivalente, all'udito dell'utente, misurato secondo EN15503 dB(A):
Con ugello tondo in dotazione 91
Con ugello piatto in dotazione 92
Livelli di vibrazioni 42
Livelli di vibrazione equivalenti (ahv,eq) sulle impugnature, misurati in base alle norme EN 15503, m/s2:
Con ugello tondo in dotazione 1,2
Con ugello piatto in dotazione 2,0
Prestazioni della ventola
Velocità massima dell'aria con ugello tondo, m/s 70
Velocità massima dell'aria con ugello piatto, m/s 86
Flusso dell'aria con ugello tondo, m3/min 13
Flusso dell'aria con ugello piatto, m3/min 10

Dichiarazione di conformità

Dichiarazione di conformità UE

Husqvarna AB, SE-561 82 Huskvarna, Svezia, tel: [phone], dichiara sotto la propria esclusiva responsabilità che il prodotto indicato:

Descrizione Soffiatore
Marchio Husqvarna
Tipo / Modello 525BX
Identificazione Numeri	di serie a partire da 2022 e successivi

È pienamente conforme alle seguenti norme e direttive UE:

Regolamento Descrizione
2006/42/CE "sulle macchine"
2014/30/UE "sulla compatibilità elettromagnetica"
2000/14/CE "sull'emissione di rumore nell'ambiente"
2011/65/UE	"sulle restrizioni dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche"

e che sono applicati gli standard e/o le specifiche tecniche seguenti: EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, ha eseguito l'omologazione volontaria per conto di Husqvarna AB. Numero del certificato: SEC/14/2423.

Per informazioni sulle emissioni acustiche, fare riferimento a Dati tecnici alla pagina 198.

Huskvarna, 2022-05-09

Responsabile della documentazione tecnica

目次

はじめに……201

安全性....203

組立....205

Operation (動作) 205

メンテナンス……207

Istruzioni originali

取扱説明書原本
