Type d'appareil	Souffleur à dos
Marque	Husqvarna
Modèle	525BX
Cylindrée	28 cm³
Type de moteur	2 temps
Puissance	0,9 kW
Capacité du réservoir de carburant	0,5 L
Débit d'air maximal	775 m³/h
Vitesse d'air maximale	70 m/s
Poids (sans carburant)	9,8 kg
Niveau sonore garanti	109 dB(A)
Niveau de vibrations (avant/arrière)	3,5 / 3,5 m/s²
Système d'allumage	Électronique CDI
Bougie	NGK BPMR7A
Type de démarreur	Lanceur à rappel
Réservoir d'huile (moteur)	Mélange 2 temps (50:1)
Capacité du réservoir d'huile (si présent)	Huile moteur incluse dans le mélange
Entretien	Nettoyage du filtre à air, vidange du carburant, vérification de la bougie
Sécurité	Arrêt d'urgence, protections thermiques
Pièces détachées	Filtre à air, bougie, carburateur, poignées

FOIRE AUX QUESTIONS - 525BX HUSQVARNA

Quel mélange huile/essence utiliser pour la Husqvarna 525BX ?

Utilisez un mélange à 2% (50:1) avec une huile deux temps de qualité. Pour 1 litre d'essence sans plomb, ajoutez 20 ml d'huile.

Comment démarrer le souffleur Husqvarna 525BX à froid ?

Mettez le starter en position fermée, appuyez 5 fois sur le poire d'amorçage, tirez doucement sur le lanceur jusqu'à résistance puis d'un coup sec. Une fois démarré, ouvrez le starter progressivement.

Le moteur tourne au ralenti mais cale à l'accélération, que faire ?

Vérifiez le filtre à air et nettoyez-le. Si nécessaire, réglez le carburateur. Un mauvais mélange ou une bougie encrassée peut aussi en être la cause.

Quelle est la capacité du réservoir de la Husqvarna 525BX ?

Le réservoir de carburant a une capacité de 0,5 litre. Veillez à ne pas trop remplir et à bien refermer le bouchon.

Comment nettoyer le filtre à air ?

Dévissez le couvercle du filtre, retirez le filtre en mousse. Nettoyez-le à l'eau savonneuse, rincez et séchez. Huilez légèrement avant de le remonter.

Peut-on utiliser la Husqvarna 525BX avec un tuyau de soufflage ?

Oui, la 525BX est compatible avec le tube de soufflage Husqvarna. Assurez-vous de bien fixer le tube pour éviter les pertes de puissance.

Quelle bougie utiliser pour la Husqvarna 525BX ?

Utilisez une bougie NGK BPMR7A ou équivalente. Vérifiez l'écartement (0,5 mm) et remplacez-la si nécessaire.

Comment stocker le souffleur en hiver ?

Videz le réservoir de carburant, faites tourner le moteur jusqu'à ce qu'il s'arrête pour vider le carburateur. Nettoyez l'appareil et rangez-le dans un endroit sec.

Le niveau sonore est-il élevé ?

Oui, le niveau sonore garanti est de 109 dB(A). Portez toujours un casque anti-bruit et des protections auditives.

Où trouver des pièces détachées pour la Husqvarna 525BX ?

Vous pouvez commander des pièces auprès d'un revendeur agréé Husqvarna ou sur le site officiel. Les pièces courantes (filtre, bougie, poignées) sont facilement disponibles.

MODE D'EMPLOI 525BX HUSQVARNA

FR Manuel d'utilisation 144-157

Introduction.... 144
Sécurité....146
Montage....148
Utilisation.... 148
Entretien.... 151

Dépannage.... 153

Transport et stockage.... 154

Caractéristiques techniques.... 155

Déclaration de conformité....157

Introduction

Description du produit

Ce produit est un souffleur équipé d'un moteur thermique.

Nous travaillons continuellement au développement de ses produits et nous réservons le droit d'en modifier, entre autres, la conception et l'aspect sans préavis.

Utilisation prévue

Utilisez le produit pour souffler les feuilles et autres matériaux indésirables sur des surfaces telles que les pelouses, les allées et les routes goudronnées.

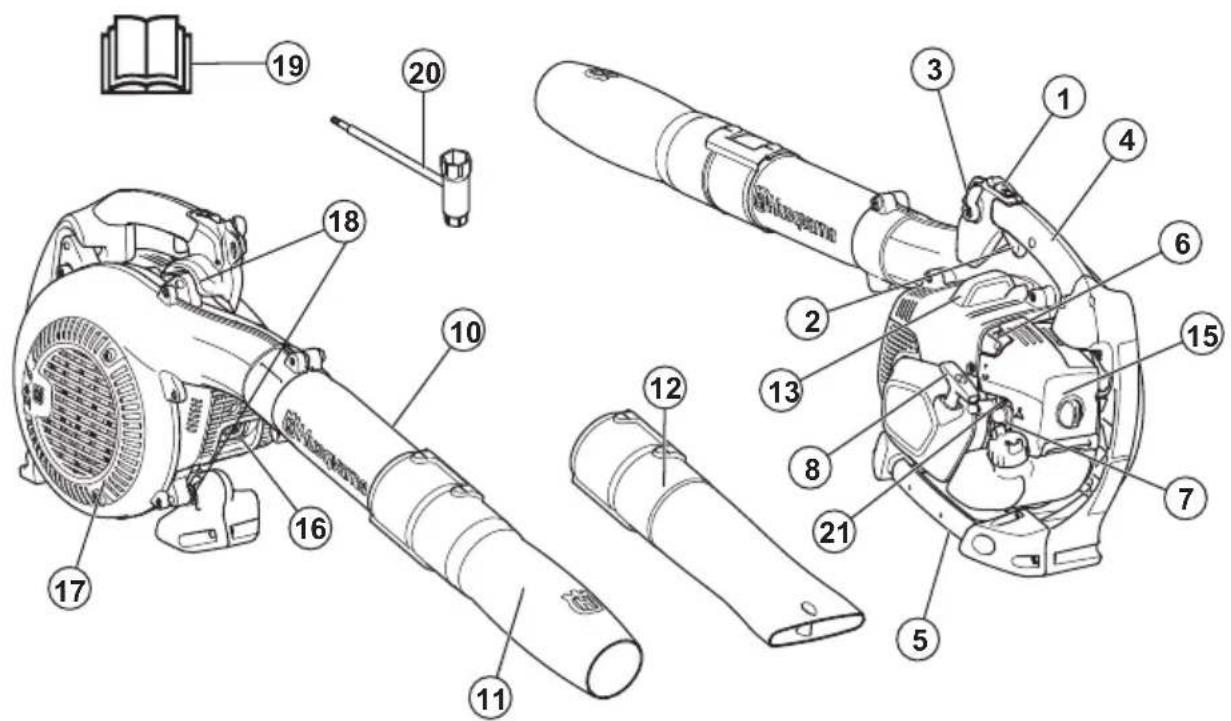

Aperçu du produit

1. Interrupteur marche/arrêt
2. Gâchette d'accélération
3. Commande d'accélération
4. Poignée de commande
5. Poignée
6. Starter
7. Pompe à carburant
8. Poignée du câble du démarreur
9. Vis de serrage
10. Tube intermédiaire

11. Buse ronde

12. Buse plate

13. Bougie
14. Bouchon du réservoir d'essence
15. Filtre à air
16. Silencieux
17. Grille d'entrée d'air
18. Système anti-vibrations
19. Manuel de l'opérateur
20. Clé mixte
21. Vis de régime de ralenti

Symboles concernant le produit

AVERTISSEMENT ! ce produit peut être dangereux et causer des blessures graves, voire mortelles, au conducteur ou à d'autres personnes. Soyez prudent et utilisez le produit correctement.

Lisez attentivement le manuel d'utilisation et assurez-vous de bien comprendre les instructions avant utilisation.

Utilisez des protège-oreilles et des protections pour les yeux homologués. Si l'environnement est poussièreux, utilisez un masque respiratoire.

Utilisez des gants de protection homologués.

Ce produit est conforme aux directives CE en vigueur.

Ce produit est conforme aux directives applicables en vigueur au Royaume-Uni.

Mélange d'essence et d'huile deux temps.

Poire de la pompe à carburant.

Starter, position ouverte.

Starter, position fermée.

Émissions sonores dans l'environnement selon la directive européenne 2000/14/CE et la législation de la Nouvelle-Galles du Sud « Protection of the Environment Operations (Noise Control) Regulation 2017 ». Les données relatives aux émissions sonores figurent sur l'étiquette de la machine et dans le chapitre Caractéristiques techniques.

Attention aux objets projetés. Les objets projetés peuvent engendrer de graves blessures. Utilisez un équipement de protection individuel.

Maintenez une distance de sécurité d'au moins 15 m par rapport aux personnes ou aux animaux.

La plaque signalétique indique le numéro de série. aaaa désigne l'année de production et ww correspond à la semaine de production.

Remarque: Les autres symboles/autocollants présents sur le produit concernent des exigences de certification spécifiques à d'autres zones commerciales.

Émissions Euro V

AVERTISSEMENT: toute altération du moteur a pour effet d'annuler l'homologation de type UE de ce produit.

Responsabilité

Conformément à la loi sur la responsabilité du fait des produits, nous déclinons toute responsabilité pour tout dommage causé par notre produit si :

• le produit n'est pas correctement réparé ;
• le produit est réparé avec des pièces qui ne proviennent pas du fabricant ou qui ne sont pas homologuées par le fabricant ;
• le produit est équipé d'un accessoire qui ne provient pas du fabricant ou qui n'est pas homologué par le fabricant ;
• le produit n'est pas réparé par un centre d'entretien agréé ou par une autorité homologuée.

Sécurité

Définitions de sécurité

Les définitions ci-dessous indiquent le niveau de gravité pour chaque mention d'avertissement.

AVERTISSEMENT: Blessures aux personnes.

REMARQUE: Dommages au produit.

Remarque: Cette information facilite l'utilisation du produit.

Instructions générales de sécurité

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ne modifiez pas le produit sans l'approbation du fabricant et utilisez toujours des accessoires d'origine. Toute modification et/ou tout accessoire non approuvé peuvent entraîner des blessures graves, voire mortelles, pour l'opérateur ou d'autres personnes.
• N'utilisez pas de produit endommagé. Effectuez les contrôles de sécurité et l'entretien indiqués dans ce manuel d'utilisation. Toutes les autres tâches d'entretien doivent être effectuées par du personnel d'entretien agréé.
• Toutes les opérations d'entretien et de réparation doivent être effectuées par du personnel d'entretien agréé. Si une partie du produit est défectueuse, veuillez contacter votre atelier d'entretien.

Instructions de sécurité pour le fonctionnement

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• ce produit peut être dangereux et causer des blessures graves, voire mortelles, à l'opérateur ou à d'autres personnes. Soyez prudent et utilisez le produit correctement.
• Inspectez le produit avant toute utilisation. Reportez-vous à la section Entretien à la page 151.
• N'utilisez pas l'appareil si vous êtes fatigué ou malade, ou si vous êtes sous l'emprise de l'alcool ou

de drogues qui peuvent diminuer votre vision, votre jugement ou votre coordination.

- Installez tous les couvercles et toutes les protections avant utilisation. Pour éviter tout risque d'électrocution, assurez-vous que le capuchon de bougie et le câble d'allumage ne sont pas endommagés.

- Ne touchez jamais la bougie ou le câble d'allumage lorsque le moteur tourne.

- Maintenez une distance de sécurité d'au moins 15 m par rapport aux personnes ou aux animaux. Si des personnes, des enfants ou des animaux s'approchent à moins de 15 m, arrêtez le produit. Ne dirigez pas le produit vers des personnes, des animaux, des fenêtres ouvertes et d'autres objets.

- Ne laissez pas des enfants utiliser la machine. Assurez-vous que tous les opérateurs lisent et comprennent le contenu de ce manuel d'utilisation.

- Gardez les mains ou tout autre objet à l'écart du carter de souffleur pendant le fonctionnement. Les pièces en rotation peuvent causer de graves blessures.

- N'utilisez pas le produit si la prise d'air n'est pas installée. Avant utilisation, assurez-vous toujours que la prise d'air est installée et qu'elle n'est pas endommagée.

- En cas d'urgence, détachez les ceintures de taille et de poitrine du harnais et laissez tomber le produit.

- Respectez les réglementations et directives nationales.

- Maintenez toutes les parties du corps à l'écart des surfaces chaudes.

- Des vibrations trop importantes peuvent endommager la circulation ou le système nerveux. Si vous avez des symptômes, par exemple un engourdissement, une perte de sensations, des picotements, des coups de pied, une douleur, une perte de force ou des changements de couleur de peau au niveau des doigts, des mains ou des poignets, parlez-en à votre médecin.

- Attention aux objets projetés. Les objets projetés peuvent engendrer de graves blessures.

- N'utilisez pas le produit par mauvais temps : brouillard, pluie, vent violent ou grand froid. Travailler par mauvais temps peut provoquer une fatigue et des conditions dangereuses.

- Assurez-vous que vous pouvez vous déplacer et garder une position stable. Effectuer un contrôle de la zone de travail pour détecter d'éventuels obstacles, par exemple des pierres. Soyez très prudent lors de l'utilisation du produit sur une pente.

- Ne laissez pas la machine au sol lorsque le moteur tourne.

- N'utilisez pas le produit à partir de positions élevées, par exemple sur une échelle.

• Assurez-vous d'être toujours entendu en cas d'accident.
• Assurez-vous que la sortie des gaz d'échappement n'est pas obstruée. Pour éviter d'endommager le produit, maintenez les obstacles à une distance minimale de 50 cm de la sortie des gaz d'échappement.
• Ne démarrez pas le produit dans un local clos, où il y a une mauvaise circulation d'air ou à proximité de matériaux inflammables. Les gaz d'échappement du moteur contiennent du monoxyde de carbone pouvant provoquer une intoxication. Les gaz d'échappement du moteur sont très chauds et peuvent contenir des étincelles pouvant provoquer un incendie.

Équipement de protection individuel

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Utilisez un équipement de protection individuel homologué lorsque vous utilisez le produit. L'équipement de protection individuel ne protège pas complètement des blessures, mais il diminué la gravité des blessures. Pour davantage d'informations, contactez votre revendeur.
• Utilisez des protège-oreilles homologués. Une exposition prolongée au bruit risque de causer des lésions auditives permanentes.
• Utilisez des protections pour les yeux homologuées. L'usage d'une visière doit toujours s'accompagner du port de lunettes de protection homologuées. Les lunettes de protection homologuées doivent être conformes aux normes ANSI Z87.1 (États-Unis) ou EN 166 (pays de l'UE).
• Utilisez des gants de protection pendant l'utilisation et l'entretien.
• Utilisez des bottes de protection ou des chaussures équipées de semelles antidérapantes.
• Utilisez des vêtements en tissu résistant couvrant tout le corps. N'utilisez pas de bijoux ou de chaussures ouvertes. Pour réduire le risque de blessures, vos vêtements doivent être près du corps, mais ne doivent pas limiter vos mouvements. Placez vos cheveux au-dessus de vos épaules pour éviter qu'ils ne pénètrent dans les parties rotatives ou qu'ils ne s'accrochent aux branches.
• Utilisez une protection respiratoire lorsqu'il y a un risque de présence de poussières.
• Conservez l'équipement de premiers secours à proximité.

Dispositifs de sécurité sur le produit

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• N'utilisez pas un produit avec des dispositifs de sécurité défectueux.
• Contrôlez les dispositifs de sécurité régulièrement. Reportez-vous à la section Entretien à la page 151.
• Si les dispositifs de sécurité sont défectueux, parlez-en à votre atelier d'entretien Husqvarna.

Pour contrôler le silencieux

AVERTISSEMENT: N'utilisez pas un produit un silencieux en mauvais état.

AVERTISSEMENT: Le silencieux devient très chaud pendant et après utilisation, même au régime de ralenti. Utilisez des gants de protection pour éviter des brûlures.

AVERTISSEMENT: L'intérieur du silencieux contient des produits chimiques pouvant être cancérigènes. Ne touchez pas le silencieux s'il est endommagé.

• Effectuez régulièrement un contrôle visuel du silencieux. Le silencieux est conçu pour réduire au maximum le niveau sonore et rejeter les gaz d'échappement loin de l'utilisateur. Reportez-vous à la section Pour procéder à l'entretien du silencieux à la page 152.

Pour contrôler le système anti-vibrations

1. Assurez-vous que les dispositifs anti-vibrations ne sont pas fissurés ni déformés.
2. Assurez-vous que les dispositifs anti-vibrations sont fixés correctement sur le moteur et les poignées.

Reportez-vous à la section Aperçu du produit à la page 144 pour connaître l'emplacement du système anti-vibrations sur votre produit.

Pour contrôler l'interrupteur marche/arrêt

1. Utilisez l'interrupteur marche/arrêt pour arrêter le moteur.
2. Assurez-vous que le moteur s'arrête complètement.

Pour connaître l'emplacement de l'interrupteur marche/arrêt sur votre produit, reportez-vous à Aperçu du produit à la page 144.

Sécurité carburant

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Ne mélangez ni n'ajoutez pas le carburant à l'intérieur ou à proximité d'une source de chaleur.
• Ne démarrez pas le produit si vous avez renversé de l'huile ou du carburant sur le produit ou sur vous.
• Ne démarrez pas le produit si le moteur présente une fuite de carburant. Vérifiez régulièrement s'il y a des fuites de carburant dans le moteur.
• Faites toujours attention avec le carburant. Le carburant est inflammable et ses vapeurs sont explosives. Il peut causer des blessures graves, voire mortelles.
• Ne respirez pas les vapeurs de carburant, elles peuvent causer des blessures. Assurez-vous que la ventilation est suffisante.
• Ne fumez pas à proximité du carburant ou du moteur.
• Ne placez pas le produit ni le bidon de carburant dans un espace où il y a des objets chauds, une flamme nue, des étincelles ou une veilleuse d'allumage.

- Utilisez uniquement des récipients homologués pour le transport et le stockage de carburant.

Consignes de sécurité pour l'entretien

AVERTISSEMENT: Lisez les instructions qui suivent avant d'utiliser le produit.

• Arrêtez le moteur, déposez la bougie et laissez refroidir le moteur avant d'effectuer l'entretien et le montage.
• Le blocage du pare-étincelles entraîne la surchauffe et la détérioration du moteur.
• Si le pare-étincelles est fréquemment obstrué, cela peut indiquer que les performances du pot catalytique sont dégradées. Faites contrôler le silencieux par votre atelier d'entretien.

Montage

Introduction

AVERTISSEMENT: Assurez-vous de lire et de comprendre le chapitre dédié à la sécurité avant de monter l'appareil.

Assemblage du tube du souffleur

1. Desserrez les deux vis de serrage (A).

1. Installez le tube intermédiaire (B) sur le tube du souffleur (C).
2. Installez et serrez la vis de serrage (A).
3. Installez la buse ronde (D) ou la buse plate (E) sur le tube intermédiaire.

Utilisation

Introduction

AVERTISSEMENT: Assurez-vous de lire et de comprendre le chapitre dédié à la sécurité avant d'utiliser l'appareil.

Carburant

Ce produit est équipé d'un moteur à deux temps.

REMARQUE: L'utilisation d'un type de carburant inadéquat peut endommager le moteur. Utilisez un mélange d'essence et d'huile deux temps.

Carburant prémélangé

- Utilisez Husqvarna un carburant alkylate prémélangé pour des performances optimales et une plus longue durée de vie du moteur. Ce carburant contient des produits chimiques moins dangereux par rapport au carburant normal, ce qui réduit la quantité de gaz d'échappement dangereux. Ce carburant génère une faible quantité de résidus, ce qui permet de garder les composants du moteur propres plus longtemps.

Pour mélanger le carburant

Essence

- Utilisez une essence sans plomb de bonne qualité avec un maximum de 10 % d'éthanol.

REMARQUE: n'utilisez pas d'essence avec un indice d'octane inférieur à 90 RON/87 AKI. L'utilisation d'une essence d'un indice d'octane inférieur peut entraîner des cognements, et donc endommager le moteur.

Huile deux temps

• Pour un résultat et un fonctionnement optimaux, utilisez de l'huile deux temps Husqvarna.
• Si l'huile deux temps Husqvarna n'est pas disponible, utilisez une huile deux temps de haute qualité pour moteurs refroidis à l'air. Contactez votre atelier d'entretien pour sélectionner l'huile appropriée.

REMARQUE: N'utilisez pas d'huile deux temps pour les moteurs hors-bord refroidis par eau (huile outboard). N'utilisez pas d'huile pour moteurs à quatre temps.

Pour mélanger l'essence et l'huile deux temps

Essence, en litres	Huile deux temps, en litres
	2 % (50:1)
5 0,10
10 0,20
15 0,30
20 0,40

REMARQUE: lorsque vous mélangez de faibles quantités de carburant, de petites erreurs peuvent influer considérablement sur le rapport de mélange. Mesurez

soigneusement la quantité d'huile et assurez-vous que vous obtenez le mélange correct.

1. Remplissez la moitié de la quantité d'essence dans un récipient propre et adapté pour l'essence.
2. Ajoutez la quantité totale d'huile.
3. Mélangez en secouant le mélange de carburant.
4. Ajoutez le reste de l'essence dans le récipient.
5. Mélangez avec précaution en secouant le récipient.

REMARQUE: Ne mélangez jamais plus d'un mois de carburant à chaque fois.

Pour remplir le réservoir de carburant

AVERTISSEMENT: Respectez la procédure suivante pour votre sécurité.

1. Arrêtez le moteur et laissez-le refroidir.
2. Essuyez le pourtour du bouchon du réservoir de carburant.

1. Secouez le conteneur et assurez-vous que le carburant est complètement mélangé.

2. Déposez lentement le couvercle du réservoir de carburant pour relâcher la pression.

3. Remplissez le réservoir de carburant.

REMARQUE: Assurez-vous qu'il n'y a pas de trop de carburant dans le réservoir de carburant. Le carburant se dilate lorsqu'il devient chaud.

1. Serrez soigneusement le bouchon du réservoir de carburant.
2. Nettoyez tout déversement de carburant sur et autour du produit.
3. Positionnez le produit à au moins 3 m/10 pi de la zone et de la source du remplissage avant de démarrer le moteur.

Remarque: Pour connaître l'emplacement du réservoir de carburant sur votre produit, reportez-vous à la section Introduction à la page 144.

Pour démarrer le produit

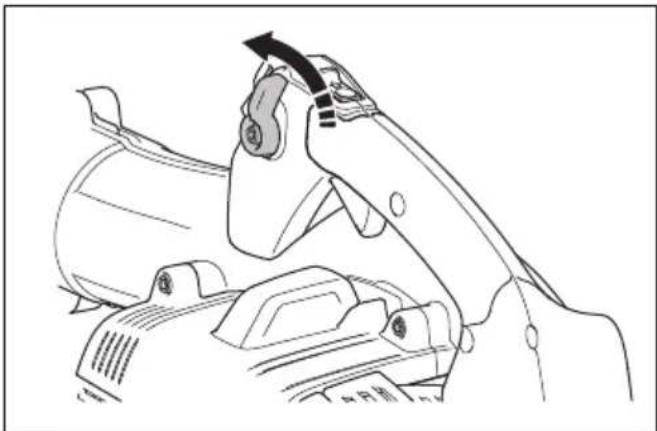

1. Placez la commande d'accélération en position de ralenti.

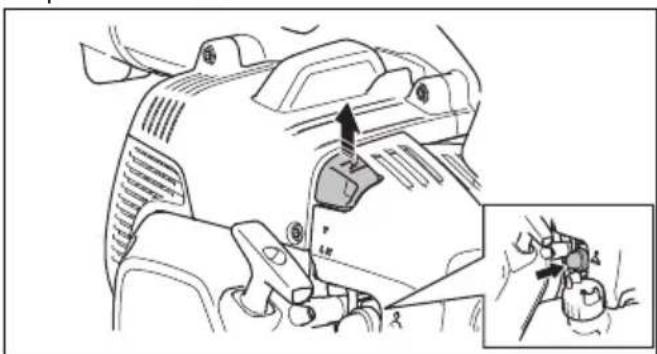

1. Si le moteur est froid, poussez le levier du starter en position de starter fermé.

1. Pressez la poire de la pompe à carburant plusieurs fois jusqu'à ce que le carburant commence à remplir la poire. Il n'est pas nécessaire de remplir entièrement la poire de la pompe à carburant.

2. Placez le produit sur une surface plane au sol.

3. Tenez le produit avec la main droite.

REMARQUE: N'utilisez pas vos pieds pour tenir le produit.

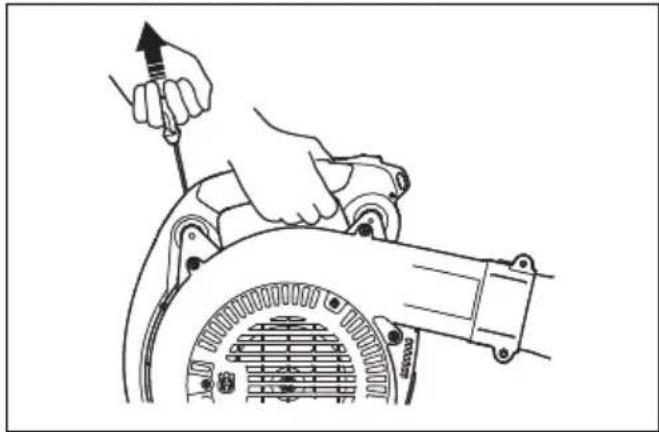

1. Tirez lentement la poignée du câble du démarreur jusqu'à ressentir une résistance.
2. Tirez rapidement la poignée du câble du démarreur avec votre main gauche. Tirez sur la poignée du câble du démarreur plusieurs fois jusqu'à ce que le moteur démarre.

Remarque: Ne tirez pas complètement sur la poignée du câble du démarreur et ne lâchez pas la poignée du câble du démarreur.

1. Si le moteur est froid, placez le levier de starter en position ouverte.
2. Si le moteur est froid, laissez-le chauffer pendant 2 à 3 minutes avant d'utiliser le produit.

AVERTISSEMENT: L'air est libéré au démarrage du moteur et lorsque le produit est réglé au régime de ralenti. Ne laissez personne s'approcher à proximité du produit ou du tube du souffleur.

Pour utiliser le produit

• Utilisez le produit aux heures de travail habituelles. Respectez les réglementations locales.
• Diminuez les pièces d'équipement et sélectionnez la vitesse adaptée à votre tâche. Utilisez l'accélérateur à la position la plus basse possible pour éviter plus de bruit et de poussière que nécessaire.
• Maintenez la buse du souffleur près du sol.

Remarque: Husqvarna recommande d'utiliser l'extension de buse de souffleur complète.

• Notez la direction du vent et faites fonctionner le produit dans la direction du vent.

• Utilisez les outils de jardin appropriés pour dégager les matériaux du sol.

• Dans les zones poussiéreuses, utilisez un équipement de pulvérisation pour mouiller la zone. Cela permet de réduire le temps de fonctionnement.

• Après utilisation, conservez le produit en position de stockage verticale.

Pour arrêter le moteur

REMARQUE: N'arrêtez pas le produit à pleine vitesse.

- Mettez l'interrupteur marche/arrêt en position d'arrêt.

sécurité avant de procéder à l'entretien du produit.

AVERTISSEMENT: assurez-vous de lire et de comprendre le chapitre sur la

Calendrier d'entretien

Entretien	Au quotidien	Toutes les semaines	Une fois par mois
Nettoyez les surfaces externes. X
Assurez-vous que la commande d'accélération fonctionne correctement. X
Contrôlez le bon fonctionnement de l'interrupteur marche/arrêt. Reportez-vous à la section Pour contrôler l'interrupteur marche/arrêt à la page 147.	X
Vérifiez si le moteur, le réservoir de carburant et les conduites de carburant présentent des fuites. Vérifiez que le filtre à carburant n'est pas contaminé. Remplacez le filtre à carburant si nécessaire.	X
Nettoyez le filtre à air. Remplacez le filtre à air si nécessaire. X
Serrez les écrous et les vis. X
Examinez la prise d'air pour vous assurer qu'elle n'est pas obstruée. X
Vérifiez si le démarreur et le câble de démarreur sont endommagés. X
Vérifiez que les dispositifs anti-vibrations ne présentent pas de dommages, de fissures ou de déformations. Vérifiez que les dispositifs anti-vibrations sont correctement installés.		X
Vérifiez la bougie. Reportez-vous à la section Pour contrôler la bougie d'allumage à la page 152.		X
Nettoyez le système de refroidissement. X
Nettoyez la surface extérieure du carburateur et la zone autour de celui-ci. X
Nettoyer le réservoir de carburant. X
Vérifiez tous les câbles et toutes les connexions. X
Entretien	Au quoti-dien	Toutes les se-maines	Une fois par mois
Examinez et nettoyez le pare-étincelles sur le silencieux (pour les produits sans convertisseur catalytique).		X
Examinez et nettoyez le pare-étincelles sur le silencieux (pour les produits avec convertisseur catalytique).			X
Remplacez la bougie. Assurez-vous qu'elle est installée avec un antiparasite. X

Pour régler le régime de ralenti

1. Assurez-vous que le filtre à air est propre et que le couvercle de filtre à air est attaché.

2. Réglez le régime de ralenti à l'aide de la vis de ralenti. Pour connaître l'emplacement de la vis de ralenti sur votre produit, reportez-vous à la section Aperçu du produit à la page 144.

Pour contrôler la bougie d'allumage

REMARQUE: Utilisez la bougie recommandée. Reportez-vous à la section Pour contrôler la bougie d'allumage à la page 152. Une bougie inappropriée peut endommager le produit.

1. Arrêtez le moteur et laissez le produit refroidir.
2. Nettoyez la bougie si elle est sale.
3. Vérifiez que l'écartement des électrodes est correct. Reportez-vous à la section Caractéristiques techniques à la page 155.

1. Remplacez la bougie une fois par mois ou plus fréquemment, si nécessaire.

Pour procéder à l'entretien du silencieux

1. Arrêtez le moteur et laissez refroidir le silencieux. Utilisez des gants de protection.

1. Retirez la protection du silencieux.
2. Contrôlez visuellement. Remplacez le pare- étincelles s'il est endommagé.

Pour inspecter et nettoyer le système de refroidissement

Le système de refroidissement comprend les ailettes de refroidissement sur le cylindre et la prise d'air.

1. Arrêtez le moteur.
2. Assurez-vous que le système de refroidissement n'est pas encrassé ou colmaté. Si nécessaire, nettoyez la prise d'air et les ailettes de refroidissement.

REMARQUE: Un circuit de refroidissement sale ou colmaté peut provoquer la surchauffe du moteur, ce qui peut endommager le produit. Une prise d'air obstruée diminue la force de soufflage.

1. Vérifiez que le système de refroidissement n'est pas endommagé. Assurez-vous que les pièces sont correctement fixées au produit.

Pour nettoyer le filtre à air

REMARQUE: N'utilisez pas de produit sans filtre à air ou avec un filtre à air endommagé. La poussière présente dans l'air peut endommager le moteur.

1. Poussez la commande de starter en position de starter fermé.
2. Retirez le couvercle du filtre à air (A).

1. Retirez le filtre à air (B) du cadre du filtre.
2. Nettoyez le filtre à air (B) avec de l'eau chaude et du savon.

Remarque: Un filtre à air qui a servi longtemps ne peut pas être complètement propre. Remplacez le filtre à air régulièrement et remplacez toujours un filtre à air défectueux.

1. Nettoyez la surface intérieure du couvercle du filtre à air (A) avec une brosse.
2. Retirez et remplacez le filtre en feutre (C) s'il est sale.
3. Installer le pare-étincelles (D), le filtre en feutre (C) et le filtre à air (B).
4. Installez le couvercle de filtre à air (A) sur le produit.

Dépannage

Le moteur ne démarre pas
Contrôle Cause	possible Solution
Bouton d'arrêt.	Position d'arrêt Mettez l'interrupteur d'arrêt en position de démarrage.
Cliquet(s) du démarreur.	Cliquet(s) du démarreur bloqué(s) ou usé(s).	Réglez ou remplacez le(s) cliquet(s) du démarreur.
		Nettoyez le(s) cliquet(s) du démarreur.
		Contactez un atelier d'entretien agréé.
Réservoir d'essence.	Mauvais type de carburant.	Vidangez le réservoir de carburant et utilisez le carburant qui convient.
Carburateur. Réglage du régime de ralenti.		Réglez le régime de ralenti à l'aide de la vis de réglage du ralenti.
Allumage (pas d'étincelle).	Bougie sale ou humide.	Assurez-vous que la bougie est sèche et propre.
	L'écartement des électrodes sur la bougie est incorrect.	Nettoyez la bougie. Vérifiez que l'écartement des électrodes est correct. Assurez-vous que la bougie est dotée d'un antiparasite.
		Reportez-vous aux caractéristiques techniques pour obtenir le bon écartement des électrodes.
Bougie.	Bougie desserrée.	Serrez la bougie d'allumage.
	Il y a des matériaux indésirables sur les électrodes des bougies.	Assurez-vous que le mélange de carburant est correct.
		Assurez-vous que le filtre à air est propre.

Le moteur démarre, puis s'arrête à nouveau
Contrôle Cause	possible Solution
Réservoir d'essence.	Mauvais type de carburant.	Vidangez et utilisez le bon carburant.
Carburateur. Le	moteur ne fonctionne pas correctement lorsqu'il tourne au régime de ralenti.	Contactez votre atelier d'entretien.
Filtre à air. Filtre	à air bou-ché.	Nettoyez le filtre à air.

Transport et stockage

AVERTISSEMENT: Pour éviter tout risque d'incendie, assurez-vous qu'il n'y a pas de fuites ou d'émanations pendant le transport ou le stockage. Assurez-vous qu'il n'y a pas de risque d'étincelles ou d'incendie.

- Avant de transporter ou de remiser le produit pour une période prolongée, videz le réservoir de carburant. Pressez la poire de la pompe à carburant pour s'assurer que tout le carburant est éliminé. Mettez le carburant au rebut dans une déchetterie appropriée.

• Assurez-vous que le produit est propre et que son entretien complet a été effectué avant de le ranger pour une période prolongée.
• Retirez la bougie et versez environ 15 ml d'huile deux temps dans le cylindre. Tournez le produit 3 fois et remettez la bougie en place.
• Fixez le produit en toute sécurité au véhicule pour le transporter.
• Placez le produit dans un endroit sec, frais et propre avec une bonne circulation d'air. Tenez la machine à l'écart des enfants.

Caractéristiques techniques

Caractéristiques techniques

	Husqvarna 525BX
Moteur
Cylindrée, cm3	25,4
Régime de ralenti, tr/min 3 000
Convertisseur catalytique Oui
Système d'allumage
Bougie NGK BPMR8Y
Écartement des électrodes, mm 0,6 à 0,7
Système de graissage/de carburant
Capacité du réservoir de carburant, l / cm3	0,45 / 450
Poids
Poids, sans carburant, kg 4,4
Émissions sonores 31
Niveau de puissance sonore, mesuré dB(A) 104
Niveau de puissance acoustique, garanti LWA dB(A) 106
Niveaux sonores 32
Niveau de pression sonore équivalent au niveau de l'oreille de l'utilisateur, mesuré selon la norme EN15503 dB(A) :
Équipé d'une buse ronde 91
Équipé d'une buse plate 92
Niveaux de vibrations 33
Niveaux de vibrations équivalents (ahv,eq) mesurés au niveau des poignées selon la norme EN 15503, en m/s2
Équipé d'une buse ronde 1,2
Équipé d'une buse plate 2,0
Performances du ventilateur
Vitesse d'air max., avec buse ronde, m/s 70
Vitesse d'air max., avec buse plate, m/s 86
Débit d'air pour la buse ronde, m3/min 13
Débit d'air pour la buse plate, m3/min 10

Déclaration de conformité

Déclaration de conformité UE

Nous, Husqvarna AB, SE-561 82 Huskvarna, Suède, tél : [phone], déclarons sous notre entière responsabilité que le produit :

Description Souffleur
Marque Husqvarna
Type/Modèle 525BX
Identification Les numéros de série à partir de 2022 et ultérieurs

est entièrement conforme à la réglementation et aux directives de l'UE suivantes :

Réglementation Description
2006/42/EC « relative	aux machines »
2014/30/UE « relative	à la compatibilité électromagnétique »
2000/14/EC « relative	aux émissions sonores dans l'environnement »
2011/65/UE	« relative à la limitation de l'utilisation de certaines substances dangereuses au sein d'équipements électriques et électroniques »

et que les normes et/ou les spécifications techniques suivantes sont appliquées : EN ISO 12100:2021, CISPR 12:2009, EN 15503:2009/A2:2015, EN IEC 63000:2018.

RISE SMP Svensk Maskinprovning AB, a procédé à des examens volontaires pour le compte de Husqvarna AB. Numéro de certificat : SEC/14/2423.

Pour toute information relative aux émissions sonores, voir Caractéristiques techniques à la page 155.

Huskvarna, 2022-05-09

Stefan Holmberg, Directeur R&D, gestion de la technologie, Husqvarna AB

Responsable de la documentation technique

CE

Sadržaj

Uvod.... 158

Sigurnost....160

Stefan Holmberg, Directeur R&D,

Technologiemanagement, Husqvarna AB

Instructions d'origine

Originalne upute

Eredeti útmutatás
