KASUTUSJUHEND WDC 220 HUSQVARNA

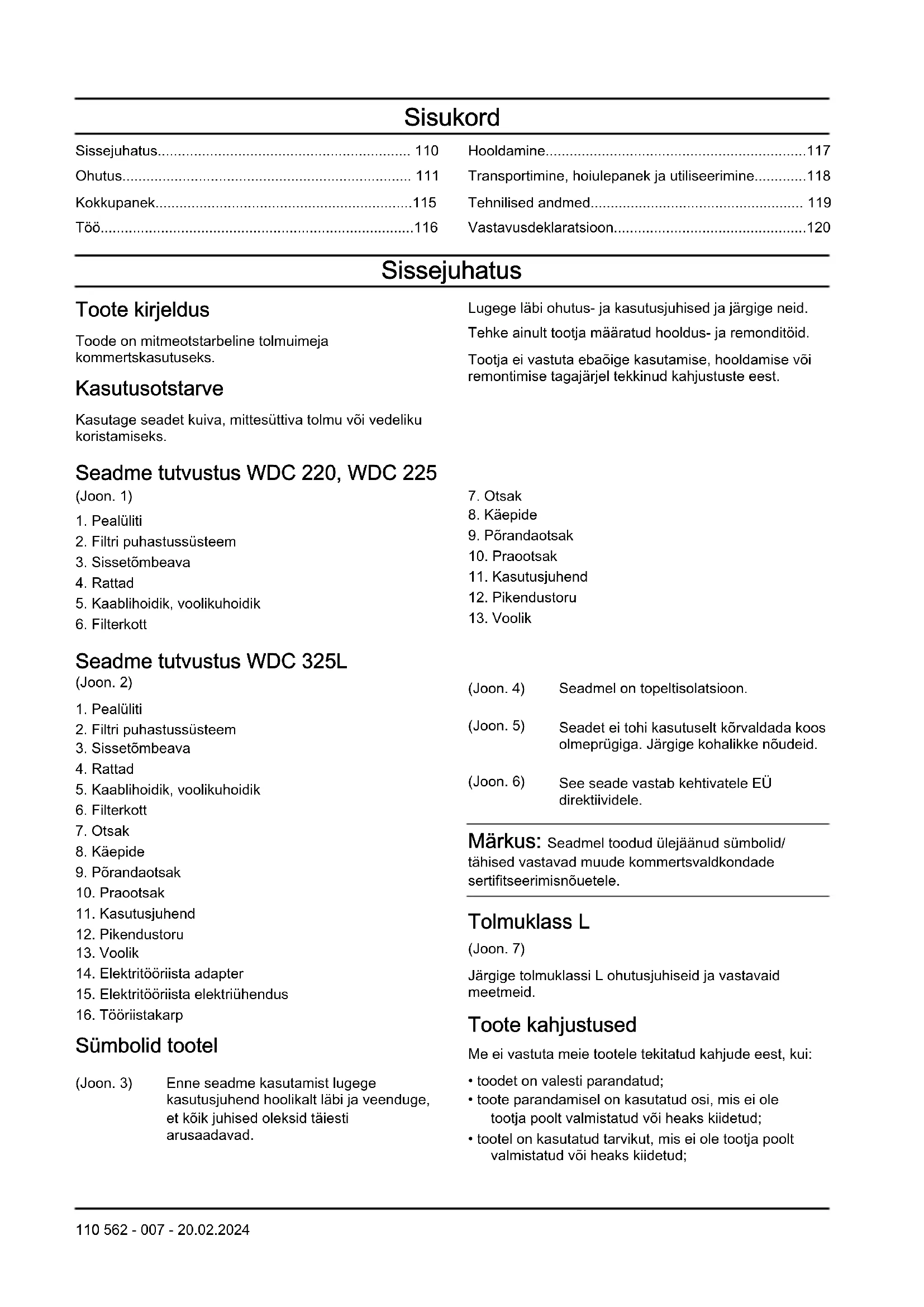

Vastavusdeklaratsioon....120

Sissejuhatus

Toote kirjeldus

Toode on mitmeotstarbeline tolmuimeja kommertskasutuseks.

Kasutusotstarve

Kasutage seadet kuiva, mittesüttiva tolmu või vedeliku koristamiseks.

Seadme tutvustus WDC 220, WDC 225

(Joon. 1)

1. Pealüliti
2. Filtri puhastussüsteem
3. Sissetömbeava
4. Rattad
5. Kaablihoidik, voolikuhoidik
6. Filterkott

Lugege läbi ohutus- ja kasutusjuhised ja järgige neid.

Tehke ainult tootja määratud hooldus- ja remonditöid.

Tootja ei vastuta ebaõige kasutamise, hooldamise või remontimise tagajärjel tekkinud kahjustuste eest.

Seadme tutvustus WDC 325L

(Joon. 2)

1. Pealüliti
2. Filtri puhastussüsteem
3. Sissetömbeava
4. Rattad
5. Kaablihoidik, voolikuhoidik
6. Filterkott
7. Otsak
8. Käepide
9. Põrandaotsak
10. Praootsak
11. Kasutusjuhend
12. Pikendustoru
13. Voolik
14. Elektritööriista adapter
15. Elektritööriista elektriühendus
16. Tööriistakarp

Sümbolid tootel

(Joon. 3) Enne seadme kasutamist lugege kasutusjuhend hoolikalt läbi ja veenduge, et kõik juhised oleksid täiesti arusaadavad.

1. Otsak
2. Käepide
3. Põrandaotsak
4. Praootsak
5. Kasutusjuhend
6. Pikendustoru
7. Voolik

(Joon. 4) Seadmel on topeltisolatsioon.
(Joon. 5) Seadet ei tohi kasutuselt kõrvaldada koos olmeprügiga. Järgige kohalikke nõudeid.
(Joon. 6) See seade vastab kehtivatele EÜ direktiividele.

Märkus: Seadmel toodud ülejäänud sümbolid/tähised vastavad muude kommertsvaldkondade sertifitseerimisnõuetele.

Tolmuklass L

(Joon. 7)

Järgige tolmuklassi L ohutusjuhiseid ja vastavaid meetmeid.

Toote kahjustused

Me ei vastuta meie tootele tekitatud kahjude eest, kui:

• toodet on valesti parandatud;
- toote parandamisel on kasutatud osi, mis ei ole tootja poolt valmistatud või heaks kiidetud;
- tootel on kasutatud tarvikut, mis ei ole tootja poolt valmistatud või heaks kiidetud;

Ohutus

Ohutuse määratlused

Mõistetega „hoiatus“, „ettevaatust“ ja „märkus“ juhitakse tähelepanu eriti olulistele kohtadele kasutusjuhendis.

HOIATUS: Tähistab kasutusjuhendi juhiste eiramise korral kasutaja või kõrvalseisjate kehavigastuse või surmaga lõppeva õnnetuse ohtu.

ETTEVAATUST: Tähistab kasutusjuhendi juhiste eiramise korral seadme, muude esemete või läheduses asuvate objektide kahjustamise ohtu.

Märkus: Tähistab antud olukorras vajalikku lisateavet.

Üldised ohutuseeskirjad

HOIATUS: Enne seadme kasutamist lugege läbi järgnevad hoiatused.

• Kui seade ja/või tarvik on kahjustatud, tuleb see lasta remontida volitatud hoolduskeskuses. Ärge kasutage kahjustatud seadet.
• Ärge lubage lastel seadet käsitseda. Ärge lubage kasutusjuhistega mitte tutvunud isikul seadet käsitseda või seda hooldada.
• Seadet tohib kasutada ainult järelevalve all.

• Kui seadet kasutab piiratud füüsiliste või vaimsete võimetega isik, peab ta olema kogu aeg järelevalve all.

• Lapsi tuleb jälgida, et nad seadmega ei mängiks.

• Ärge kasutage ohtlikke töövõtteid.
• Ärge kasutage seadet ilma öigesti paigaldatud filtriteta.
• Seisake seade ja ühendage toitejuhe lahti järgmistes olukordades.

• Enne puhastamist ja hooldamist.
- Enne remontimist.
- Kui tööalas on vahtu või vedelikku.

- Ärge lahkuge vooluvõrku ühendatud seadme juurest. Kui seadet ei kasutata või enne selle hooldamist tuleb toitepistik lahti ühendada.

- Ärge kasutage seadet, kui toitejuhe või pistik on kahjustatud. Lahtiühendamiseks hoidke pistikust, mitte juhtmest. Ärge hoidke pistikut ega seadet märgade kätega. Enne lahtiühendamist lähtestage köik juhtseadised.

- Ärge tömmake seadet juhtmest. Ärge kasutage juhet käepidemena. Ärge jätke juhet ukse vahele ega tömmake

seda üle teravate servade või nurkade. Ärge söitke seadmega üle juhtme. Hoidke juhe kuumadest pindadest eemal.

• Hoidke juuksed, avarad riided, sõrmed ja kõik muud kehaosad avadest ja liikuvatest osadest eemal. Ärge pistke esemeid avadesse ega kasutage seadet, kui mõni ava on blokeeritud. Hoidke avad puhtad tolmust, ebemetest, karvadest ja muudest esemetest, mis võivad õhuvoolu takistada.
  • WDC 220, WDC 225 kasutamine ohtliku tolmu koristamiseks on keelatud.
• Ärge kasutage tolmuimejat kergsüttivate või tuleohtlike vedelike, nt bensiini koristamiseks. Ärge kasutage seadet aladel, kus võib leiduda selliseid aineid.
• Ärge kasutage tolmuimejat põlevate või suitsevate esemete, näiteks sigarettide, tuletikkude või kuuma tuha koristamiseks.
• Olge ettevaatlik treppide puhastamisel.

• Kui seadmest hakkab tulema välja vahtu või vedelikku, peatage seade kohe.

• Ärge kasutage seadet veepumbana.

• Ühendage seade nõuetekohaselt maandatud võrgupistikupessa. Pistikupesal ja pikendusjuhtmel peab olema toimiv kaitsemaandusjuht (kehtib ainult ilma topeltisolatsioonita seadete puhul).
• Tagage tööalal hea ventilatsioon.
• Ärge kasutage seadet redeli või pukina.
• Kui kasutatakse tolmueemaldajaid ja tolmuimejast väljuv õhk puhutakse ruumi sisse, siis tuleb tagada ruumi õhuvahetuse piisav kiirus. Kasutamisel järgige riiklikke eeskirju.
• Tolmuklassi L kuuluvate seadete (WDC 325L) puhul juhendage ja koolitage kasutajat enne kasutamist järgmise osas.

- Seadme kasutamine.

- Imetava materjaliga seotud ohud.

- Imetava materjali ohutu käitlemise nõuded.

- Tolmuklassi L kuuluvate seadete (WDC 325L) puhul kehtivad järgmised nõuded.

- Kasutage seadet kuiva, mittesüttiva tolmu või vedeliku või ohtliku tolmu (OEL ^1) väärtus > 1mg/m ^3 ) koristamiseks. Tolmuklass L (IEC 60335-2-69). Selle klassi tolmu OEL ^1) väärtused on > 1mg/m ^3 .

- Tolmuklassi L seadetel on testitud filtrimaterjal. Maksimaalne tolmu läbilaskvus on 1%. Erinõudeid käitlemiseks pole.

Märkus: Vt kohalikke öigusakte. Kohalikud öigusaktid vöivad piirata kasutaja vanust.

Topeltisolatsiooniga seadete ohutus

HOIATUS: Kasutage seadet ainult käesoleva juhendi kohaselt ja ainult koos tootja soovitatud tarvikutega.

HOIATUS: Kehtib ainult Ühendkuningriigi puhul: lugege läbi need olulised juhised. Need juhised on koostatud ohutusest ja töhususest lähtudes. Kasutajat peab olema koolitanud volitatud juhendaja ja ta peab need kasutusjuhised läbi lugema. Kasutaja peab teadma köiki seadme kasutamist puudutavaid kehtivaid eeskirju ja öigusakte.

HOIATUS: Enne seadme ühendamist tehke järgmist. Veenduge, et toiteallika vörgupinge ja vörgusagedus vastaksid märg-/kuivtolmuimeja nudeei etiketil märgitud andmetele.

HOIATUS: Seadmel on topeltisolatsioon. Kasutage ainult Husqvarna varuosasid. Lugege juhistest teavet topeltisolatsiooniga seadete hooldamise kohta.

HOIATUS: Seadmel on spetsiaalne juhe. Kui juhe saab kahju, tuleb see asendada sama tüüpi juhtmega. Juhe on saadaval volitatud hoolduskeskustes ja edasimüüjatelt ning selle peab paigaldama volitatud isik.

HOIATUS: Topeltisolatsiooniga seadme hooldamiseks peab süsteemi tundma. Topeltisolatsiooniga seadmes on maanduse asemel kaks isolatsioonisüsteemi. Topeltisolatsiooniga seadmel puudub maandus ning seadmele ei tohi paigaldada maandust. Hooldustöid tohivad teha ainult volitatud hooldustehnikud. Topeltisolatsiooniga seadete varuosad peavad olema asendatavate osadega identsed. Topeltisolatsiooniga seade on märgitud sõnadega „DOUBLE INSULATION” (Topeltisolatsioon) või „DOUBLE INSULATED” (Topeltisolatsiooniga). Tootel võidakse kasutada ka sümbolit.

Elektriohutus

• Tolmuimeja ühendamiseks on soovitatav kasutada jääkvoolu kaitselülitit.
• Paigaldage elektrisüsteemi osad (pistikupesad, pistikud ja liitmikud) ning paigutage pikendusjuhe nii, et kaitseklass säiliks.
• Toitejuhtmete ja pikendusjuhtmete liitmikud ja ühendused peavad olema veekindlad.

Pikendusjuhe

• Kasutage pikendusjuhtmena ainult tootja määratud versiooni või parema kvaliteediga juhet.
• Pikendusjuhet kasutades kontrollige kaabli minimaalset ristlõiget.

Juhtme pikkus	Ristlöige
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20–50 m 2,5 mm	^2	4,0 mm^2

HOIATUS: Tolmuimeja ülemises osas on pingestatud komponendid. Kontakt pingestatud komponentidega võib

põhjustada tõsiseid või surmavaid vigastusi.

- Ärge kunagi pritsige vett tolmuimeja ülaosa peale.

HOIATUS: Elektrilöögi oht defektse toitejuhtme töttu. Defektse toitejuhtme katsumine võib põhjustada tõsiseid või surmavaid vigastusi.

• Ärge kahjustage toitejuhet (näiteks selle üle söites, seda tömmates või muljudes).
• Kontrollige regulaarselt, et toitejuhe poleks kahjustatud ega vananenud.
• Kui toitejuhe on saanud kahju, tuleb ohu ennetamiseks lasta see asendada volitatud Husqvarna edasimüüjal või sarnasel pädeval isikul.
• Mitte mingil juhul ei tohi kasutaja kerida toitejuhet ümber sõrmede või mõne muu kehaosa.

ETTEVAATUST: Seadmel olev pistikupesa (ainult teatud mudelitel) on ette nähtud ainult kasutusjuhendis määratletud otstarbeks. Muude seadmete

ühendamine võib tekitada kahjustusi.

• Enne seadme ühendamist seisake alati seade ja ühendatav elektriseade.
• Lugege läbi ühendatava elektriseadme kasutusjuhend ja järgige selles olevaid ohutusjuhiseid.

ETTEVAATUST: Kahjustused ebasobiva võrgupinge tõttu. Ühendamine ebasobiva võrgupingega toitevõrku võib seadet kahjustada.

- Veenduge, et toiteallika vörgupinge ja vörgusagedus vastaksid märg-/kuivtolmuimeja nudeei etiketil märgitud andmetele.

Ohutusjuhised kasutamisel

Vedelike koristamine

ETTEVAATUST: Ärge koristage kergsüttivaid vedelikke.

• Enne vedelike koristamise alustamist eemaldage filterkott. Kontrollige, et ujuk ja veetaseme piiraja töötaks nöuetekohaselt.
• Kasutage spetsiaalset filtrielementi või filterresti.
• Kui seadmest hakkab tulema vahtu, peatage otsekohe töö ja tühjendage paak.

Ohtlikud materjalid

HOIATUS: Ärge koristage ohtlikke materjale. See võib põhjustada kehavigastusi.

- Ärge koristage järgmisi materjale:

• ohtlik tolm
• kuumad materjalid, nt põlevad sigaretid ja kuum tuhk
• kergsüttivad, plahvatusohtlikud, agressiivsed vedelikud, nt bensiin, lahustid, happed ja leelised
• kergsüttiv, plahvatusohtlik tolm, nt magneesiumi-või alumiiniumitolm

ETTEVAATUST: Seadme ohutuse tagamiseks kasutage ainult varuosasid ja lisavarustust.

• Kasutage ainult Husqvarna varuosasid ja lisavarustust.
• Kasutage ainult seadme komplekti kuuluvaid või kasutusjuhendis määratletud harjasid.

Plahvatusohtlik või kergsüttiv keskkond

ETTEVAATUST: Ärge kasutage seadet plahvatusohtikus või kergsüttivas

keskkonnas. Ärge kasutage seadet vedelike, gaaside või aurude läheduses, mis võivad moodustada kergsüttiva keskkonna.

Puhurifunktsioon

HOIATUS: Tolm võib olla tervisele ohtlik. Seadmel on puhurifunktsioon. Ärge puhuge väljuvat õhku kinnistes ruumides suvaliselt. Kasutage puhurifunktsiooni ainult puhta voolikuga.

Ohutusjuhised hooldamisel

HOIATUS: Enne seadme hooldustööde tegemist lugege läbi järgnevad hoiatused.

Prügimahuti tühjendamine

ETTEVAATUST: Koristatud materjal võib olla keskkonnale kahjulik. Käidelge praht nõuetekohaselt.

Kokkupanek

HOIATUS: Enne seadme kokkupanekut lugege ohutuspeatükki ja tehke selles olev teave endale arusaadavaks.

Paigalduseelsed toimingud

1. Avage klambrid ja tõstke mootor maha. (Joon. 8)
2. Võtke tarvikud prügimahutist välja. (Joon. 9)
3. Kontrollige, et köik osad oleks olemas. Vt seadme tutvustust. Vajalikud tööriistad: kruvikeeraja.

Filterkoti paigaldamine

1. Seadke pealüliti asendisse „0“.
2. Ühendage seade lahti. (Joon. 10)
3. Avage klambrid ja tõstke mootor maha. (Joon. 8)
4. Pange filterkott prügimahutisse.
5. Kinnitage filterkoti papist osa sissetõmbeava peale. Veenduge, et kummist membraan libiseks üle sissetõmbetoru randi. (Joon. 11)
6. Paigaldage mootor prügimahutile ja kinnitage klambrid. (Joon. 12)

Lisatarvikute paigaldamine

1. Pange lisatarvikud hõlpsaks ligipääsuks oma kohale. (Joon. 13)

2. Kinnitage tööriistakast seadme tagaküljele. (Joon. 14)

3. Kinnitage kaabli- ja voolikuhoidik seadme tagaküljele. (Joon. 15)

Vooliku paigaldamine

1. Ühendage voolik seadme esiküljel olevasse sissetömbeavasse. (Joon. 16)
2. Ühendage seade vooluvörku.
3. Seadke pealüliti asendisse „I”. (Joon. 17)
4. Reguleerige imemisvõimsust käepidemelt või pealülitiga*. *Ainult teatud mudelitel. (Joon. 18)

Toruhoidiku paigaldamine

1. Liigutage toruhoidikut vertikaalselt pikendustorul.
2. Kinnitage toruhoidik kruvikeeraja abil pikendustorul soovitud körgusele. (Joon. 19)
3. Kinnitage pikendustoru seadme tagaküljel olevatesse hoidikutesse. (Joon. 20)

Töö

Sissejuhatus

HOIATUS: Enne seadme kasutamist lugege põhjalikult läbi ohutust puudutav jaotis.

Seadme käivitamine

Enne seadme kasutamist veenduge, et andmesildil olev sagedus ja pinge vastaks vooluvõrgu andmetele.

1. Veenduge, et pealüliti oleks asendis „0”. (Joon. 10)
2. Veenduge, et seadmele on paigaldatud õiged filtrid.
3. Ühendage voolik seadme esiküljel olevasse sissetömbeavasse. Suruge voolikut edasi, kuni see on kindlalt sissetömbeavasse ühendatud. (Joon. 16)
4. Ühendage mölemad pikendustorud käepidemega. Keerake pikendustorusid, et need jääks korralikult kinni.
5. Ühendage otsak pikendustoru otsa. Valige otsak vastavalt koristatava materjali tüübile.
6. Ühendage pistik vooluvõrku.
7. Seadme käivitamiseks seadke pealüliti asendisse „I”. (Joon. 17)

Seadme seiskamine

1. Seadme seiskamiseks seadke pealūliti asendisse „0”.
2. Ühendage pistik toitevõrgust lahti. (Joon. 10)

Puhurifunktsiooni kasutamine

1. Ühendage voolik seadme tagaküljel olevasse avasse. (Joon. 21)
2. Ühendage pistik vooluvörku.
3. Seadke pealüliti asendisse „I”. (Joon. 17)
4. Reguleerige puhumisvõimsust käepidemelt või pealülitiga*. *Ainult teatud mudelitel. (Joon. 22)

Elektritööriista pistikupesa kasutamine\*

* Ainult teatud mudelitel.

ETTEVAATUST: Kärgige elektritööriista pistikupessa ühendatud seadmete kasutus- ja ohutusjuhiseid.

Märkus: Vt ühendatud elektritööriista maksimaalset vöimsustarvet jaotisest Tehnilised andmed Ik 119.

1. Veenduge, et elektritööriista lüliti oleks asendis „0”. (Joon. 23)
2. Ühendage käepide vooliku küljest lahti. Vajutage vooliku otsas olevad kinnitused (A) sisse ja tömmake käepide välja (B). (Joon. 24)
3. Ühendage elektritööriista adapter. (Joon. 25)
4. Reguleerige imemisvõimsust elektritööriista adapterilt või pealülitiga*. *Ainult teatud mudelitel. (Joon. 26)
5. Ühendage voolik seadme sissetömbeavaga ja elektritööriistaga. Ühendage elektritööriista toitekaabel seadmel olevasse pistikupessa. (Joon. 27)
6. Veenduge, et elektritööriista lüliti oleks asendis „0”. (Joon. 23)
7. Seadke seadme pealüliti elektritööriista asendisse (A).
8. Seadke elektritööriista lüliiti asendisse „I” (B). (Joon. 28)

Märkus: Kasutage seadme käivitamiseks ja seiskamiseks seadme pealülitit (A) või elektritööriista lülitit (B).

Vedeliku koristamine

Märkus: Seadmes on ujukisüsteem, mis seiskab öhuvoolu läbi seadme, kui vedelik jõuab maksimumtasemeni.

ETTEVAATUST: Ärge koristage vedelikku, kui ujukisüsteemi pole paigaldatud.

1. Veenduge, et filter ja filtri pinguti (ujukisüsteem) oleks paigaldatud, vt Filtri vahetamine Ik 118. Kui filterkott on paigaldatud, eemaldage see.
2. Kasutage vedeliku koristamiseks põrandaotsakut.
3. Kui vedelik tõuseb maksimumtasemeni, muutub mootori müra märgatavalt. Imemisvõimsus väheneb.
4. Seisake seade, vt Seadme seiskamine lk 116.
5. Tühjendage prügimahuti, vt Prügimahuti tühjendamine pärast vedeliku koristamist Ik 117.

Hooldamine

Sissejuhatus

HOIATUS: Enne seadme hooldamist lugege põhjalikult läbi ohutust puudutav peatükk.

Seadme hooldamiseks ja remontimiseks on vaja erioskusi. Tagame asjatundliku remondi- ja hooldustöö. Kui edasimüüjal, kellelt toote ostsite, pole hooldustöökoda, küsige neilt teavet lähima hooldustöökoja kohta.

Lisateavet vt.

Regulaarne hooldus ja ülevaatus

• Seadet peavad regulaarselt hooldama ja üle vaatama pädevad isikud vastavalt asjaomastele määrustele ja eeskirjadele.
• Regulaarselt tuleb kontrollida elektrisüsteemi maanduse juhtivust, isolatsioonitakistust ja painduva juhtme seisundit.
• Kui avastatakse defekt, tuleb toote kasutamine löpetada ja see tuleb lasta volitatud hooldustehnikul remontida.

Tolmuklassi L seadmete hooldamine

Tolmuklassi L kuuluvate seadete (WDC 325L) puhul kehtivad järgmised nõuded.

• Hooldamise ja puhastamise ajal tuleb kasutada seadet nii, et oleks tagatud töötajate ja kõrvaliste isikute ohutus.
• Hooldusalal kehtivad järgmised nõuded.

- Kasutage kindlasti filtreeritud õhuvoolu.

• Kandke kaitserõivaid.

- Puhastage hooldusala, et ohtlik materjal ei pääseks muudesse aladesse.

- Kui osasid pole võimalik hoolduse või remondi ajal rahuldavalt puhastada, toimige järgmiselt.

- Pange osad kindlalt suletud kottidesse.

- Käidelge osad nõuetekohaselt.

Prügimahuti tühjendamine pärast vedeliku koristamist

1. Seisake seade, vt Seadme seiskamine Ik 116.
2. Tõmmake voolik lahtiühendamiseks sissetõmbeavast välja.
3. Avage klambrid ja tõstke mootor maha. (Joon. 8)
4. Prügimahuti tühjendamiseks kallutage seda tahapoole ja valage vedelik äravooluavasse. *Käepide on ainult teatud mudelitel. (Joon. 29)

ETTEVAATUST: Tühjendage ja puhastage prügimahuti ja ujukisüsteem alati pärast vedeliku koristamist. Ärge koristage vedelikku ilma paigaldamata ujukisüsteemi ja filtrita.

1. Paigaldage mootor prügimahutile ja kinnitage klambrid. (Joon. 12)

Prügimahuti tühjendamine pärast kuiva materjali koristamist

1. Seisake seade, vt Seadme seiskamine lk 116
2. Avage klambrid ja tõstke mootor maha. (Joon. 8)
3. Kontrollige, kas filterkott on täis.
4. Kui filterkott on täis, eemaldage see.

ETTEVAATUST: Ärge koristage kuiva materjali ilma paigaldamata filtri ja filterkotita.

1. Paigaldage uus filterkott, vt Filterkoti paigaldamine Ik 115.

Märkus: Seadme imemistõhusus söltub filtri ja filterkoti mõõtmetest ja kvaliteedist. Kasutage ainult Husqvarna filtrit ja filterkotte.

1. Paigaldage mootor prügimahutile ja kinnitage klambrid. (Joon. 12)

Filtri puhastamine, filtripuhastussüsteem

Seadmel on poolautomaatne filtripuhastussüsteem. Kasutage filtripuhastussüsteemi regulaarselt ja alati vähemalt siis, kui puhastusjõudlus pole enam piisav. Filtripuhastussüsteemi regulaarne kasutamine pikendab filtri eluiga.

1. Kui imemisvõimsus pole enam piisav, puhastage filtrit. (Joon. 30)
2. Ühendage voolik seadme esiküljel olevasse sissetömbeavasse. (Joon. 16)
3. Ühendage seade vooluvõrku.
4. Seadke pealüliti asendisse „I”. (Joon. 17)
5. Vajutage käepide peopessa (A), et tekitad vaakum.
6. Lööge rusikaga 3 korda vastu filtripuhastusnuppu (B). (Joon. 31)
7. Kui imemisvõimsus pole enam piisav, eemaldage filter, vt Filtri vahetamine Ik 118.
8. Filtri puhastamiseks raputage, harjake või peske seda.

9. Laske filtril kuivada.

10. Paigaldage filter, vt Filterkoti paigaldamine lk 115.

Seadme välikorpuse puhastamine

1. Seisake seade, vt Seadme seiskamine Ik 116.
2. Puhastage seadet kuiva lapiga ning väikse koguse pihustatava poleerimisvahendiga.

Filtri vahetamine

Seade on konstrueeritud pikaajaliseks raskeks tööks. Filtrit tuleb vahetada olenevalt töötundide arvust.

1. Seisake seade, vt Seadme seiskamine Ik 116.
2. Avage klambrid ja tõstke mootor maha. (Joon. 8)
3. Pöörake filtri pingutit (A) vastupäeva ja tömmake see välja. Tömmake filter (B) välja. (Joon. 32)
4. Paigaldage uus filter (A). Paigaldage filtri pinguti (B) ja pöörake seda päripäeva. (Joon. 33)

5. Veenduge, et filter ja filtri pinguti oleksid paigaldatud. (Joon. 34)

6. Paigaldage mootor prügimahutile ja kinnitage klambrid. (Joon. 12)

Filterkoti vahetamine

1. Seisake seade, vt Seadme seiskamine lk 116.
2. Avage klambrid ja tõstke mootor maha. (Joon. 8)
3. Kontrollige, kas filterkott on täis. Kui filterkott on täis, eemaldage see.
4. Tömmake filterkoti papist osa sissetömbeava pealt maha.
5. Tõstke filterkott (A) välja ja visake ära.
6. Pange uus filterkott prügimahutisse (B).
7. Kinnitage filterkoti papist osa sissetõmbeava (C) peale. Veenduge, et kummist membraan libiseks üle sissetõmbeava kõrgema osa. (Joon. 35)
8. Paigaldage mootor prügimahutile ja kinnitage klambrid. (Joon. 12)

Transportimine, hoiulepanek ja utiliseerimine

Transportimine ja hoiustamine

(Joon. 5)

- Pärast kasutamist

• Kui seadet ei kasutata, lahutage see toitevõrgust.
• Kerige juhe ümber seadme, alustades seadme poolt.
• Kinnitage kaabel mootori külge kaablihoidikusse.
• Kerige voolik kokku.
• Kinnitage voolik mootori külge voolikuhoidikusse.

- Transportimine

• Sulgege köik mootori klambrid.
• Årge kallutage seadet, kui prügimahutis on vedelikku.
• Ärge töstke seadet kraanakonksu abil.

- Hoiustamine

- Hoidke seadet kuivas kohas, mis ei külmu.

Seadme ringlussevõtmine

Seadme kasutuskölbmatuks tegemiseks toimige järgmiselt.

1. Ühendage pistik toitevõrgust lahti.
2. Lõigake toitejuhe läbi.
3. Ärge visake seadet ära koos tavalise olmeprügiga.

Utiliseerimine (vastavalt standardile 2012/19/EÜ).

Toodet ei tohi visata hariliku olmeprügi hulka. Selle utiliseerimisel tuleb järgida kohalikke keskkonnaeeskirju.

Veenduge, et toote utiliseerimine toimub kohaliku jäätmekäitluskeskuse kaudu.

Tehnilised andmed

Tehnilised andmed

	EU/CH SE AU/N		NZ US
	WDC 220 W	WDC 325L W	DC 220 WDC	325L WDC	220 WDC 325L WDC 225
Pinge, V 220-240 220-240	20 220-240 2	20-240 220-	240 220-240	110-120
Võimsus P_iec , W 1000 12	00 1000 1000	1000 1000	1000
Seadme pistikupesaühenduskoormus, W	-	2400/1100	- 1900	- 1300 -
Sagedus, Hz 50/60 50-60	50/60
Kaitse, A 10 16/10 13 13	10 10 15
Kaitseklass (niiskus,tolm)	IPX4
Kaitseklass (elekter)	II(Joon. 4)	I	II(Joon. 4)	I	II(Joon. 4)	I	II(Joon. 4)
Õhuvool, l/min	3600 370	0 3600 3600	3600 3600 3	200
Õhuvool, cfm	127	130	127	127	127	127	113
Imemisvõime, mbar	210	235	210	210	210	210	210
Helirõhutase 1 meetrikaugusel, EN 60704-1,dB(A) +/- 2	72
Vibratsioon ISO 5349,m/s ^2 +/- 1	<1,5
Kaal, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Laius, mm	377	376	377	376	377	376	377
Sügavus, mm	385	392	385	392	385	392	392
Körgus, mm	506	533	506	530	506	530	550

Vastavusdeklaratsioon

EÜ vastavusdeklaratsioon

Husqvarna, SE-561 82 Huskvarna, Rootsi, tel: [phone], kinnitab ainuvastutusel, et toode:

Kirjeldus Survepesur
Kaubamärk Husqvarna
Tüüp/mudel WDC 220, WDC	325L
Identifitseerimine Seerianum	brid alates 2023. aastast

vastab täielikult järgmistele EÜ direktiividele ja määrustele:

Määrus Kirjeldus
2011/65/EL „elektri- ja elektr	ponikaseadmetes teatavate ohtlike ainete kasutamise piiramise direk-tiiv”
2006/42/EÜ „masinadirektiiv‘
2014/30/EL „elektromagnetil	se ühilduvuse direktiiv”

ja et kohalduvad järgmised standardid ja/või tehnilised spetsifikatsioonid: EN 60335-1:2012/A11:2014/A13:2017/A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018.

Lisateavet mürataseme kohta vt jaotisest Tehnilised andmed Ik 119.

Huskvarna, 2024-02-14

$$ \Delta \cdot 2 m $$

Claes Losdal, aiandusseadete arendusdirektor, Husqvarna

Tehnilise dokumentatsiooni eest vastutaja
