사용 설명서 WDC 220 HUSQVARNA

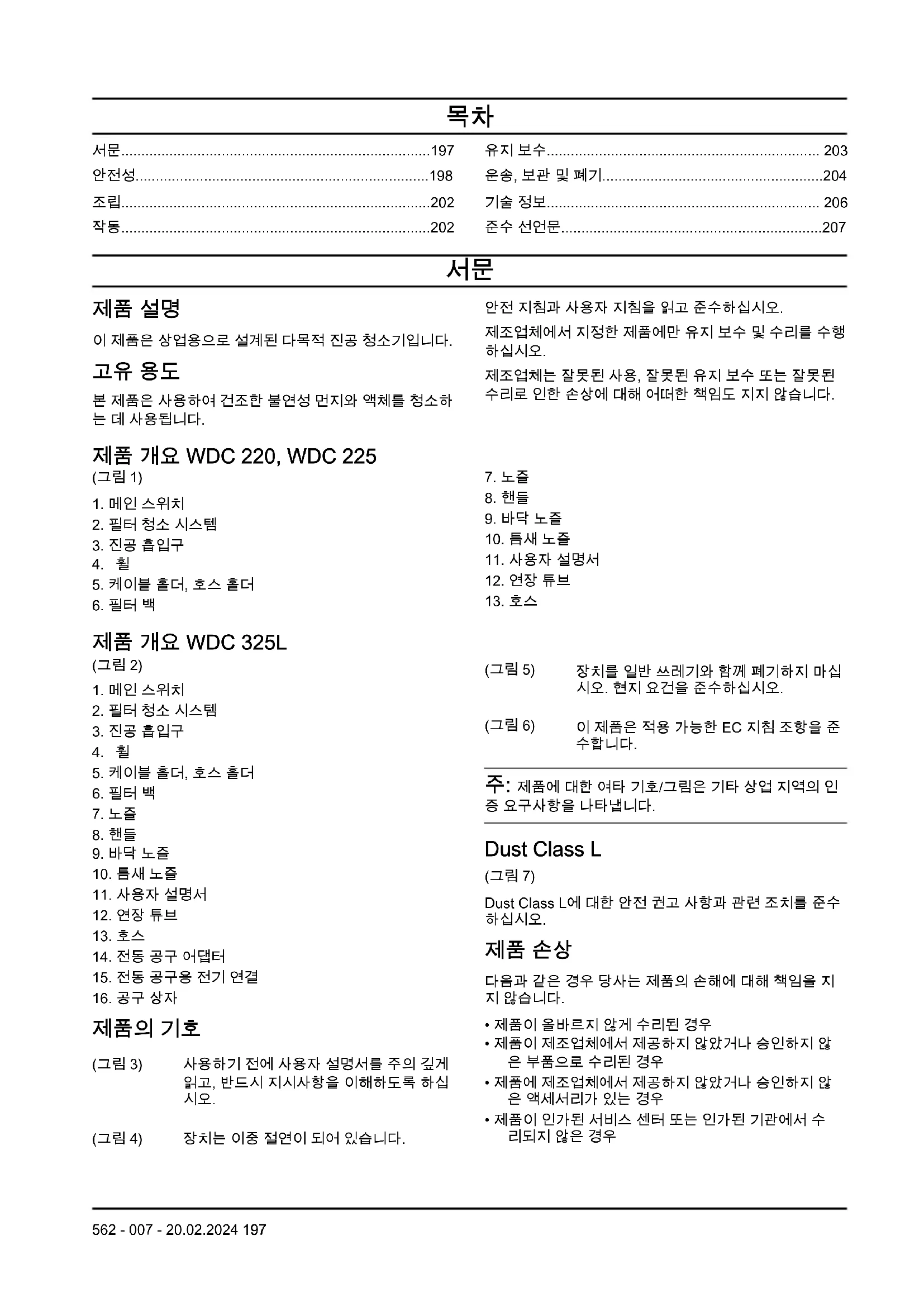

이 제품은 상업용으로 설계된 다목적 진공 청소기입니다.

고유 용도

본 제품은 사용하여 건조한 불연성 먼지와 액체를 청소하는 데 사용됩니다.

제품 개요 WDC 220, WDC 225

(그림 1)

1. 메인 스위치
2. 필터 청소 시스템
3. 진공 흡입구
4. 훨
5. 케이블 홀더, 호스 홀더
6. 필터 백

제품 개요 WDC 325L

(그림 2)

1. 메인 스위치
2. 필터 청소 시스템
3. 진공 흡입구
4. 훨
5. 케이블 홀더, 호스 홀더
6. 필터 백
7. 노즐
8. 핸들
9. 바닥 노즐
10. 품새 노즐
    11.사용자 설명서
11. 연장 튜브
12. 호스
13. 전동 공구 어댑터
14. 전동 공구용 전기 연결
15. 공구 상자

제품의 기호

(그림 3) 사용하기 전에 사용자 설명서를 주의 짊게 읽고, 반드시 지시사항을 이해하도록 하십시오.

(그림 4) 장치는 이중 절연이 되어 있습니다.

안전 지침과 사용자 지침을 읽고 준수하십시오.

제조업체에서 지정한 제품에만 유지 보수 및 수리를 수행 하십시오.

제조업체는 잘못된 사용, 잘못된 유지 보수 또는 잘못된 수리로 인한 손상에 대해 어떠한 책임도 지지 않습니다.

1. 노즐
2. 핸들
3. 바닥 노즐
4. 틈새 노즐
   11.사용자 설명서
5. 연장 튜브
6. 호스

(그림 5) 장치를 일반 쓰레기와 함께 폐기하지 마십시오. 현지 요건을 준수하십시오.

(그림 6) 이 제품은 적용 가능한 EC 지침 조항을 준 수합니다.

주: 제품에 대한 여타 기호/그림은 기타 상업 지역의 인증 요구사항을 나타냅니다.

Dust Class L

(그림 7)

Dust Class L에 대한 안전 권고 사항과 관련 조치를 준수 하십시오.

제품 손상

다음과 같은 경우 당사는 제품의 손해에 대해 책임을 지지 않습니다.

-제품이 올바르지 않게 수리된 경우
- 제품이 제조업체에서 제공하지 않았거나 승인하지 않은 부품으로 수리된 경우
- 제품에 제조업체에서 제공하지 않았거나 승인하지 않은 액세서리가 있는 경우
- 제품이 인가된 서비스 센터 또는 인가된 기관에서 수리되지 않은 경우

안전성

안전 정의

설명서에서 특히 중요한 부분을 가리킬 때 경고, 주의 및 주가 사용됩니다.

경고: 설명서의 지시사항을 준수하지 않을 경우 작업자나 옆에 있던 사람이 부상을 입거나 사망할 위험이 있을 때 사용됩니다.

주의: 설명서의 지시사항을 준수하지 않을 경우 제품, 다른 재료 또는 인접한 지역에서 피해가 발생할 위험이 있을 때 사용됩니다.

주: 주어진 상황에 대한 정보를 추가로 제공할 때 사용 됩니다.

일반 안전 지침

경고: 제품을 사용하기 전에 다음 경고 지침을 읽으십시오.

제품 및/또는 액세서리가 손상된 경우 승인된 서비스 센터에서 수리해야 합니다. 손상된 제품은 사용하지 마십시오.
- 어린이가 제품을 작동하지 못하게 하십시오. 지침을 속지하지 않은 사람이 제품을 작동하거나 유지 보수를 수행하지 못하게 하십시오.
- 제품은 감독하에서만 작동해야 합니다.
- 신체적 능력이나 정신 능력이 저하된 상태에서 제품을 사용하는 사람을 항상 모니터링하십시오.
어린이가 제품을 가지고 장난 하지 않도록 감독해야 합니다.
- 위험한 작업 절차를 사용하지 마십시오.

• 올바른 위치에 필터가 없는 채로 제품을 사용하지 마십시오.
  다음과 같은 경우 제품의 작동을 멈추고 주전원 플러그를 뽑으십시오.

· 청소 및 유지 보수 전.

- 수리하기 전.

- 해당 영역에 거품 또는 액체가 있는 경우.

제품이 연결되어 있을 때는 제품에서 벗어나지 마십시오. 제품이 작동 중이지 않을 때와 유지 보수 전에는 주전원 플러그를 분리하십시오.

코드 또는 플러그가 손상된 경우 제품을 사용하지 마십시오. 코드가 아닌 플러그를 잡고 뽑으십시오. 젖은 손으로 플러그 또는 제품을 잡지 마십시오. 플러그를 뽑기 전에 모든 컨트롤을 리셋하십시오.

- 코드로 제품을 당기지 마십시오. 코드를 핸들로 사용하지 마십시오. 코드 위로 문을 닫거나, 날카로운 모서리나 코너 주변에서 코드를 당기지 마십시오. 제품을 코드 위로 이동하지 마십시오. 코드를 뜨거운 표면에서 멀리 두십시오.

- 통풍구 및 움직이는 부품에서 머리카락, 험거운 옷, 손가락 및 모든 신체 부위를 멀리 두십시오. 개구부에 물체를 넣거나 개 구부를 막은 채로 사용하지 마

십시오. 개구부에 먼지, 보풀, 머리카락, 그리고 공기의 흐름 을 줄일 수 있는 다른 것들이 없 어야 합니다.

WDC 220, WDC 225(으)로 위험한 먼지를 진공 청소하지 마십시오.
가솔린 같은 인화성 물질 또는 인화성 액체를 진공 청소하지 마십시오. 그러한 제품이 있을 수 있는 곳에서는 제품을 사용하지 마십시오.
· 담배, 성냥 또는 뜨거운 재처럼 타고 있거나 연기를 내는 물체를 진공 청소하지 마십시오.
- 계단 청소 시 주의하십시오.
제품에서 거품이나 액체가 나오면 제품의 작동을 즉시 멈추십시오.
- 제품을 물 펌프로 사용하지 마십시오.
제품을 올바르게 접지된 주전 원 소켓에 연결하십시오. 소켓 콘센트 및 연장 케이블에는 작 동 보호 도체가 있어야 합니다 (이중 절연이 아닌 제품에만 해 당).
- 작업 구역에는 공기 흐름이 원활해야 합니다.
제품을 사다리 또는 발판 사다리로 사용하지 마십시오.
- 먼지 제거기를 사용할 경우, 진공 청소기에서 배출되는 공기가 실내로 유입될 경우 적절한 속도로 실내에서 공기가 교환

되어야 합니다.사용하기 전에 국가 규정을 준수하십시오.

WDC 325L Dust Class L 제품의 경우, 사용 전에 다음 사항을 사용자에게 알리고 교육하십시오.

• 제품사용방법.
• 수거할 물질의 위험.
  ·수거한 물질의 안전한 폐기.

WDC 325L Dust Class L 제품의 경우 다음이 적용됩니다.

• 이 제품은 OEL ^1) 값이 1mg/m ^3 이상인 건조한 불연성 먼지와 액체, 위험한 먼지를 청소하는 데 사용됩니다. Dust Class L(IEC 60335-2-69). 이 등급의 먼지는 OEL ^1) 값이 1mg/m ^3 이상입니다.
• Dust Class L 제품에는 테스트를 통과한 필터 재질이 사용됩니다. 최대 투과도는 1% 입니다. 폐기에 대한 특별한 요건은 없습니다.

주: 현지 법률을 참조하십시오. 사용자의 나이가 규제 대상일 수 있습니다.

이중 절연 제품의 안전성

경고: 이 설명서에 명시된 대로 제품을 사용하고 제조업체의 권장 액세서리만 사용하십시오.

경고: 다음은 영국에만 해당합니다. 이 중요 지침을 읽으십시오. 이 지침은 안전성과 효율성을 최우선으로 고려하여 작성되었습니다. 사용자는 승인된 강사의 교육을 받아야 하며 작동을 위해 이 지침을 이해해야 합니다. 사용자는 작동 시 시행 중인 모든 관련 규정 및 법규를 알아야 합니다.

경고: 제품을 연결하기 전에 다음을 수행하십시오. 전원 공급 장치의 주전원 전압 및 주전원 주파수가 습식/건식 청소기의 명판의 데이터와 일치하는지 확인하십시오.

경고: 이 제품은 이종 절연이 되어 있습니다. Husqvarna 교체용 부품만 사용하십시오. 이종 절연 제품에 대한 서비스 방법은 지침을 참조하십시오.

경고: 이 제품에는 특수 코드가 있습니다. 코드가 손상된 경우 동일한 유형의 코드로 교체해야 합니다. 이는 승인된 서비스 센터 및 판매점에서 구할 수 있으며 승인된 직원이 장착해야 합니다.

경고: 이중 절연 제품의 서비스에는 시스템에 대한 지식이 필요합니다. 이중 절연 제품에는 접지 대신 두 가지 절연 시스템이 제공됩니다. 이중 절연 제품에는 접지 수단이 제공되지 않으며 기기에 접지 수단을 추가해서 도 안 됩니다. 서비스는 승인된 서비스 직원만 수행해야 합니다. 이중 절연 제품의 교체용 부품은 교체하려는 부품과 동일해야 합니다. 이중 절연 제품에는 “DOUBLE INSULATION” 또는 “DOUBLE INSULATED”라는 단어가 표시되어 있습니다. 기호가 제품에 사용될 수도 있습니다.

전기적 안전

• 진공 청소기는 잔류 전류 회로 차단기를 통해 연결하는 것이 좋습니다.
• 보호 등급이 유지되도록 전기 부품(소켓, 폴러그 및 커플링)을 정렬하고 연장선을 바닥에 내려 놓으십시오.
• 전원 공급 장치 코드와 연장선의 커넥터와 커플링은 방수여야 합니다.

연장선

• 제조업체에서 지정한 버전이나 더 높은 품질의 버전만 연장선으로 사용하십시오.
  -연장선을 사용할 때는 케이블의 최소 단면적을 확인 하십시오.

케이블 길이	단면적
	< 16 A < 25 A
< 20 m 1.5mm	^2	2.5mm^2
20-50m 2.5mm	^2	4.0mm^2

경고: 진공 청소기의 상단 부분에는 전기가 흐르는 구성품이 들어 있습니다.

전기가 흐르는 구성품에 Dual으면 심각하거나 치명적 인 부상을 입을 수 있습니다. 다.

- 진공 청소기의 상단 부분에 물을 뿌리지 마십시오.

경고: 결함이 있는 주전원 연결 리드로 인한 감전. 결함이 있는 주전원 연결 리드를 만지면 심각하거나 치명적인 부상을 입을 수 있습니다.

• 주전원 리드를 손상시키지 마십시오. 진공 청소기를 리드 위로 타 넘기거나, 리드를 잡아 당기거나 으스러뜨리는 것을 예로 들 수 있습니다.
• 전원 코드가 손상되었거나 노 후화된 흔적이 있는지 정기적 으로 점검하십시오.
• 전기 케이블이 손상된 경우 위험을 방지하기 위해 공인 Husqvarna 대리점 또는 이와 유사한 자격을 갖춘 사람이 전기 케이블을 교체해야 합니다.
  어떤 경우에도 전원 공급 장치 코드를 손가락이나 사용자의 신체 일부에 감아서는 안 됩니다.

주의: 기기 소켓(일부 모델 에만 해당)은 사용 지침에 정의된 목적으로만 설계되 었습니다. 다른 기기를 연

결하면 손상될 수 있습니다.

• 기기를 연결하기 전에 항상 제품 및 연결되는 기기의 작동을 멈추십시오.
  · 연결하려는 기기의 사용 지침을 읽고 포함된 안전 지침을 준수하십시오.

주의: 부적절한 주전원 전압으로 인한 손상. 부적절한 주전원 전압에 연결하면 기기가 손상될 수 있습니다.

- 전원 공급 장치의 주전원 전압 및 주전원 주파수가 습식/건식 청소기의 명판의 데이터와 일치하는지 확인하십시오.

작동에 대한 안전 지침

액체 청소 방법

주의: 인화성 액체를 청소하지 마십시오.

• 액체를 청소하기 전에 필터 백을 제거하십시오. 부표 또는 수위 제한 기능이 올바르게 작동하는지 확인하십시오.
  • 특수 필터 요소 또는 필터 스크린을 사용하십시오.
• 제품에서 거품이 발생하면 작업을 즉시 중단하고 탱크를 비우십시오.

위험한 물질

경고: 위험한 물질을 청소하지 마십시오. 부상을 초래할 수 있습니다.

-다음 물질을 청소하지 마십시오.

-위험한 먼지
•고온 물질(예: 타고 있는 담배 및 뜨거운 재).
-인화성, 폭발성, 침식성 액체(예: 가솔린, 용제, 산 및 알칼리).
-인화성, 폭발성 분진(예: 마그네슘 또는 알루미늄 분진).

예비 부품 및 액세서리

주의: 제품의 안전을 위해 예비 부품 및 액세서리만 사용하십시오.

• Husqvarna의 예비 부품 및 액세서리만 사용하십시오.
• 제품과 함께 공급되거나 사용자 설명서에 언급된 브러시만 사용하십시오.

폭발성 또는 인화성 대기

주의: 폭발성 또는 인화성 대기에서 제품을 사용하지 마십시오. 인화성 대기를 일으킬 수 있는 액체, 가스 또는 연기 근처에서 제품을 사용하지 마십시오.

블로어 기능

경고: 먼지로 인해 건강상의 문제가 발생할 수 있습니다. 이 제품에는 블로어 기능이 있습니다. 폐쇄 구역에서 배출 공기를 아무렇게 나 날려 보내지 마십시오. 블로어 기능은 깨끗한 호스가 있을 때만 사용하십시오.

유지 보수에 대한 안전 지침

경고: 제품을 유지 보수하기 전에 다음 경고 지침을 모두 읽으십시오.

먼지 용기 비우는 방법

주의: 청소된 물질은 환경에 위험할 수 있습니다. 법적 규제를 참고하여 먼지를 버리십시오.

조립

경고: 제품을 조립하기 전에 다음 '안전' 장을 읽고 이해하십시오.

설치 전 작업

1. 걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
   2.먼지 용기에서 액세서리를 제거합니다.(그림 9)
2. 모든 부품이 포함되어 있는지 확인합니다. 제품 개요를 참조하십시오. 필요한 공구: 스크루 드라이버

필터 백 장착 방법

1. 메인 스위치를 "0"의 위치에 놓습니다.
2. 제품을 분리합니다.(그림 10)
   3.걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
3. 필터 백을 먼지 용기에 넣습니다.
4. 필터 백의 판지 부분을 진공 흡입구에 부착합니다. 고무막이 진공 흡입구의 상승부를 지나가는지 확인합니다. (그림 11)
5. 모터를 먼지 용기 위에 놓고 걸쇠를 잠 gypsum니다. (그림 12)

액세서리 부착 방법

1. 쉽게 접근할 수 있도록 액세서리를 제자리에 듯니다. (그림 13)
2. 제품 뒷면에 공구 상자를 부착합니다. (그림 14)
3. 제품 뒷면에 호스와 케이블용 홀더를 부착합니다. (그림 15)

호스 장착 방법

1. 호스를 제품 전면의 진공 흡입구에 넣습니다. (그림 16)
2. 기기를 주전원에 연결합니다.
3. 메인 스위치를 "I"의 위치로 놓습니다. (그림 17)
4. 핸들 또는 메인 스위치로 흡입력을 조절합니다.* *일 부 모델에서만 가능합니다. (그림 18)

튜브 홀더 장착 방법

1.연장 튜브에서 튜브 홀더를 수직으로 이동합니다.
2. 스크루 드라이버를 사용하여 튜브 홀더를 연장 튜브의 정확한 높이에 장착합니다.(그림 19)
3. 연장 튜브를 제품 뒷면의 홀더에 고정합니다. (그림 20)

작동

서문

경고: 제품을 사용하기 전에 '안전' 장을 읽고 이해해야 합니다.

제품 시동 방법

제품을 사용하기 전에 명판에 표시된 주파수와 전압이 주전원 전압과 동일한지 확인합니다.

1. 메인 스위치가 "0" 위치에 있는지 확인합니다. (그림 10)
2. 올바른 필터가 제 위치에 있는지 확인합니다.
3. 호스를 제품 전면의 진공 흡입구에 넣습니다. 호스가 진공 흡입구의 제 위치에 단단히 장착될 때까지 호스를 앞으로 막니다. (그림 16)
4. 두 개의 연장 튜브를 핸들과 연결합니다. 연장 튜브를 비틀어서 제자리에 정확히 놓였는지 확인합니다.
5. 연장 튜브에 노즐을 부착합니다. 청소할 물질의 유형에 따라 노즐을 선택합니다.
6. 플러그를 주전원에 연결합니다.
7. 제품을 시동하려면 메인 스위치를 ‘I’ 위치에 놓습니다. (그림 17)

제품 정지 방법

1. 제품의 작동을 멈추려면 메인 스위치를 ‘0’ 위치에 놓습니다.
2. 플러그를 주전원에서 분리합니다.(그림 10)

송풍 기능 사용 방법

1.호스를 제품 후면의 개구부에 넣습니다.(그림 21)
2. 플러그를 주전원에 연결합니다.
3. 메인 스위치를 "I"의 위치로 놓습니다.(그림 17)
4. 핸들 또는 메인 스위치로 송풍 출력을 조절합니다.*** 일부 모델에서만 가능합니다. (그림 22)

전동 공구 소켓 사용 방법\*

*일부 모델에서만 가능합니다.

주의: 전동 공구 소켓에 연결되는 기기의 사용 지침 및 안전 지침을 준수하십시오.

주: 연결된 공구의 최대 전력 소모량은 섹션 기술 정보 페이지의 206에서 설명합니다.

1. 전동 공구의 스위치가 "0" 위치에 있는지 확인합니다. (그림 23)

2. 핸들을 호스에서 분리합니다. 호스 끝(A)의 해치를 누르고 핸들(B)을 당겨 빼냅니다. (그림 24)

3. 전동 공구 어댑터를 연결합니다. (그림 25)
4. 전동 공구 어댑터 또는 메인 스위치로 흡입력을 조절 합니다.* *일부 모델에서만 가능합니다. (그림 26)
5. 호스를 제품의 진공 흡입구와 전동 공구에 연결합니다. 전동 공구의 케이블을 제품의 전기 연결부에 연결합니다. (그림 27)
6. 전동 공구의 스위치가 "0" 위치에 있는지 확인합니다. (그림 23)
7. 제품의 메인 스위치를 전동 공구 위치(A)로 돌립니다.
8. 전동 공구의 스위치를 "I" (B)에 놓습니다. (그림 28)

주: 제품(A) 또는 전동 공구(B)의 메인 스위치로 제품을 시동 및 정지할 수 있습니다.

액체 청소 방법

주: 제품에는 최대 액체 수준에서 제품을 통과하는 기류를 차단하는 부표 시스템이 있습니다.

주의: 부표 시스템이 제 위치에 있지 않을 때 액체를 청소하지 마십시오.

1. 필터와 필터 텐션(부표 시스템)이 올바른 위치에 있는 지 확인합니다. 필터 교체 방법 페이지의 204을 참조 하십시오. 필터 백이 장착된 경우 제거합니다.
2. 바닥 노즐을 사용하여 액체를 청소합니다.
3. 최대 액체 수준에서는 현저히 변화된 모터 소리가 들립니다. 흡입력이 감소합니다.
4. 제품의 작동을 멈 oversh니다. 제품 정지 방법 페이지의 202을 참조하십시오.
5. 먼지 용기를 비웁니다. 액체 수거 후 먼지 용기를 비우는 방법 페이지의 203을 참조하십시오.

유지 보수

서문

경고: 유지 보수를 수행하기 전에 '안전' 장을 읽고 이해해야 합니다.

제품의 모든 서비스 및 수리 작업을 위해서는 특수 교육이 필요합니다. 당사는 전문 수리 및 서비스 제공을 보장합니다. 판매점이 서비스 대리점이 아닌 경우 판매점에 가까운 서비스 대리점에 대한 정보를 문의하십시오.

보다 자세한 정보는 을(를) 참조하십시오.

정기적인 서비스 및 검사

• 제품의 정기적인 서비스 및 검사는 관련 법률 및 규정에 언급된 자격을 갖춘 사람이 수행해야 합니다.
• 접지 연속성, 절연 저항 및 유연한 코드의 상태에 대한 전기적 테스트는 자주 수행해야 합니다.
• 결함이 발견되면 제품 사용을 중단하고 반드시 공인 서비스 기술자의 수리를 받아야 합니다.

Dust Class L 제품의 유지 보수

WDC 325L Dust Class L 제품에는 다음 사항이 적용됩니다.

• 유지 보수 및 청소 시에는 유지 보수 담당자 또는 다른 사람을 위해 제품을 안전하게 사용하십시오.
  -유지 보수 영역에서 주의 사항:

-규정된 여과 기류를 사용하십시오.

-안전복을 사용하십시오.

-다른 영역으로 유해한 물질이 빠져 나오지 않도록 유지 보수 영역을 청소하십시오.

- 유지 보수 및 수리 중에 부품을 만족스럽게 청소할 수 없는 경우:

-부품을 올바르게 밀폐된 자루에 넣으십시오.
- 법규를 참고하여 부품을 버리십시오.

액체 수거 후 먼지 용기를 비우는 방법

1. 제품의 작동을 멈 oversh니다. 제품 정지 방법 페이지의 202을 참조하십시오.
   2.호스를 잡아 당겨서 진공 흡입구에서 분리합니다.
   3.걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
2. 먼지 용기를 뒤쪽으로 기울여 비우면서 액체가 배출 구로 흘러가게 합니다. *일부 모델에서만 적응됩니다. (그림 29)

주의: 액체를 수거하면 항상 먼지 용기와 부표 시스템을 비우고 청소합니다. 제품에 부표 시스템 및 필터가 없으면 액체를 수거하지 마십시오.

1. 모터를 먼지 용기 위에 놓고 걸쇠를 잠-No니다. (그림 12)

건조한 물질 수거 후 먼지 용기 비우는 방법

1. 제품의 작동을 멈 oversh니다. 제품 정지 방법 페이지의 202을 참조하십시오.
   2.걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
2. 필터 백이 가득 찼는지 확인합니다.
3. 필터 백이 가득 찬 경우 제거합니다.

주의: 필터와 필터 백을 제자리에 없는 상태에서 건조한 물질을 수거하지 마십시오.

5.새 필터 백을 장착합니다. 필터 백 장착 방법 페이지의 202을 참조하십시오.

주: 제품의 흡입 효율은 필터 및 필터 백의 치수와 품질에 따라 달라집니다. Husqvarna 필터와 필터 백만 사용하십시오.

1. 모터를 먼지 용기 위에 놓고 걸쇠를 잠�니다. (그림 12)

필터 및 필터 청소 시스템 청소 방법

제품에는 반자동 필터 청소 시스템이 있습니다. 필터 청소 시스템을 정기적으로 사용하십시오. 청소 성능이 충분하지 않으면 지체 없이 사용하십시오. 정기적으로 필터 청소 시스템을 사용하면 필터의 수명이 연장됩니다.

1. 흡입력이 더 이상 충분하지 않으면 필터를 청소하십시오. (그림 30)
2. 호스를 제품 전면의 진공 흡입구에 넣습니다. (그림 16)
3. 기기를 주전원에 연결합니다.
4. 메인 스위치를 "I"의 위치로 놓습니다.(그림 17)
5. 손에서 흡입력이 생기도록 핸들을 손에 답니다.
6. 주먹으로 필터 청소 버튼을 세 번 두들입니다(B). (그림 31)
7. 흡입력이 충분하지 않으면 필터를 제거합니다. 필터 교체 방법 페이지의 204을 참조하십시오.
8. 필터를 흔들거나 브러시로 덜거나 물로 씻어서 청소 합니다.
9. 필터를 말립니다.
10. 필터를 장착합니다. 필터 백 장착 방법 페이지의 202을 참조하십시오.

제품을 외부에서 청소하는 방법

1. 제품의 작동을 멈줍니다. 제품 정지 방법 페이지의 202을 참조하십시오.

2. 제품을 마른 천과 소량의 스프레이 광택제로 닦습니다.

필터 교체 방법

이 제품은 연속적인 고강도 작업을 위해 설계되었습니다. 작동 시간에 따라 먼지 필터를 교체해야 합니다.

1. 제품의 작동을 멈줍니다. 제품 정지 방법 페이지의 202을 참조하십시오.
   2.걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
2. 필터 텐션(A)을 시계 반대 방향으로 돌려서 잡아 당집니다. 필터를 당겨 빼납니다(B). (그림 32)
   4.새 필터를 장착합니다(A).필터 텔션을 장착하고(B)시계 방향으로 돌립니다.(그림 33)
3. 필터와 필터 텐션이 제 위치에 있는지 확인합니다. (그림 34)
4. 모터를 먼지 용기 위에 놓고 걸쇠를 잠 recib니다. (그림 12)

필터 백 교체 방법

1. 제품의 작동을 멈 overshります. 제품 정지 방법 페이지의 202을 참조하십시오.
   2.걸쇠를 풀고 모터 장치를 들어냅니다.(그림 8)
2. 필터 백이 가득 찼는지 확인합니다. 필터 백이 가득 찬 경우 제거합니다.
3. 오래된 필터 백의 판지 부분을 진공 흡입구에서 당갑니다.
4. 필터 백(A)을 들어내서 버립니다.
   6.새 필터 백을 먼지 용기에 넣습니다(B).
5. 필터 백의 판지 부분을 진공 흡입구에 부착합니다(C). 고무막이 진공 흡입구의 상승부를 지나가는지 확인합니다. (그림 35)
6. 모터를 먼지 용기 위에 놓고 걸쇠를 잠-No니다. (그림 12)

운송,보관 및 폐기

운반 및 보관

•사용 후:

• 제품을 사용하지 않는 경우 플러그를 주전원에서 분리합니다
• 코드를 제품에서 시작하여 감습니다.
• 케이블 홀더를 사용하여 모터 장치에 코드를 연결합니다.
  -호스를 감습니다.
• 호스 홀더를 사용하여 모터 장치에 호스를 연결합니다.

• 이동:

• 모터 장치의 모든 걸쇠를 닫습니다.
• 먼지 용기에 액체가 있는 경우에는 제품을 기울이지 마십시오.
• 크레인 후크를 사용하여 제품을 들어 올리지 마십시오.

• 보관:

- 건조하고 서리가 없는 곳에서 제품을 보관하십시오.

제품 재활용 방법

제품을 쓸 수 없게 만들려면 다음 단계를 따르십시오.

1. 플러그를 주전원에서 분리합니다.

2. 전원 코드를 자릅니다.
   3.장치를 일반 쓰레기와 함께 폐기하지 마십시오.

폐기(2012/19/EC에 따름):

제품을 일반 쓰레기에 추가해서는 안 됩니다. 해당 지역의 환경 규제에 따라 폐기해야 합니다.

제품을 지자체 재활용 수거 센터를 통해 폐기해야 합니다.

(그림 5)

기술 정보
기술 정보

	EU/CH Korean AU/NZ US
	WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225
전압, V 220-240 220-240	220-240 220	-240 220-240	220-240 110	-120
전력 P_iec W 1000 1200	1000 1000 1000	1000 1000 1000
기기 소켓에 연결된 부하, W	-	2400/1100	-1900	-1300 -
주파수, Hz 50/60 50-60 50/60
퓨즈, A 10 16/10 13 13 10 10 15
보호 범주(습기, 먼지) IPX4
보호 등급(전기적)	II(그림 4)	I	II(그림 4)	I	II(그림 4)	I	II(그림 4)
공기 유량, l/min	3600 370	0 3600 3600	3600 3600 3	200
공기 유량, cfm	127	130	127	127	127	127	113
진공, mbar	210	235	210	210	210	210	210
음압 수준(1m, EN 60704-1, dB(A) +/- 2)	72
진동 ISO 5349, m/s ^2 +/- 1	<1,5
중량(kg)	7.5	8.5	7.5	8.5	7.5	8.5	7.5
너비(mm)	377	376	377	376	377	376	377
깊이(mm)	385	392	385	392	385	392	392
높이(mm)	506	533	506	530	506	530	550

준수 선언문

EU 준수 선언문

당사, Husqvarna, SE-561 82 Huskvarna, Sweden, 전화: [phone])는 당사의 전적인 책임하에 제품이

설명 압력 세척기
브랜드 Husqvarna
유형 / 모델 WDC 220, WDC	325L
식별 2023년도 일련번호부터	그 이후

다음의 EU 지침 및 규정을 모두 준수하고

규정 설명
2011/65/EU "전기 및 전자 장	치의 특정 위험 물질 사용에 관한 제한"
2006/42/EC "장비류 관련"
2014/30/EU "자기 호환성 관련"

다음과 같은 표준 및/또는 기술 사양이 적용되었음을 선언합니다. EN 60335-1:2012/A11:2014/A13:2017/A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018.

소음 배출에 관한 정보는 다음을 참조하십시오. 기술 정보 페이지의 206.

Huskvarna, 2024-02-14

$$ \Delta J _ {m} $$

Claes Losdal, Husqvarna 정원용 제품 개발 관리자 기술 문서 책임자
