WDC 220 - Siurblys HUSQVARNA - Nemokama naudojimo instrukcija

Produkto tipas	Universalūs dulkių siurbliai komerciniam naudojimui (sausas/šlapias)
Prekės ženklas	Husqvarna
Modelis	WDC 220
Maitinimas	220-240 V, 50/60 Hz, 1000 W
Elektrinės apsaugos klasė	II (dviguba izoliacija)
Apsaugos lygis (dulkės/drėgmė)	IPX4
Maksimalus oro srautas	3 600 l/min
Maksimalus slėgis	210 mbar
Garso lygis (1 m atstumu)	72 dB(A)
Svoris	7,5 kg
Matmenys (I × P × A)	377 × 385 × 506 mm
Bako talpa	Maždaug 20 L (apskaičiuota, nenurodyta instrukcijoje)
Pagrindinės funkcijos	Sausas/šlapias siurbimas, pusiau automatinė filtro valymo sistema, pūstuvo funkcija, elektrinio įrankio lizdas (kai kuriems modeliams)
Filtras	Keičiamas dulkių filtras; filtro maišelis sausiems atliekoms
Pridedami priedai	Žarna, 2 prailginimo vamzdžiai, rankena, grindų šepetys, spragos įsiurbimo antgalis, filtro maišelis, instrukcija
Priežiūra ir valymas	Filtro valymas perkusijos būdu; filtro ir filtro maišelio keitimas; išorinis valymas sausa šluoste
Saugumas	Dviguba izoliacija, automatinis išjungimas, kai skystis (plūdės sistema), išsamios saugos instrukcijos
Atsarginės dalys ir remontas	Originalios Husqvarna atsarginės dalys; remontas įgaliotame centre; naudokite tik rekomenduojamus priedus
Bendra informacija	Naudojimas: komercinis dulkių siurblys sausoms nedegioms dulkėms ir skysčiams; nenaudoti pavojingoms, karštoms ar degioms medžiagoms

Dažnai užduodami klausimai - WDC 220 HUSQVARNA

Kaip naudoti siurblį siurbiant skysčius?

Pirmiausia išimkite filtro maišelį. Įsitikinkite, kad plūdės sistema (filtro įtempiklis) yra vietoje. Naudokite grindų šepetį. Nedelsiant išjunkite, jei sklinda putos. Po naudojimo ištuštinkite baką.

Kaip valyti filtrą naudojant pusiau automatinę valymo sistemą?

Įjunkite prietaisą ir paleiskite. Delnu tris kartus paspauskite filtro valymo mygtuką. Jei siurbimas vis dar silpnas, išvalykite arba pakeiskite filtrą.

Kaip pakeisti filtro maišelį?

Išjunkite ir atjunkite prietaisą. Atidarykite spaustukus ir pakelkite variklio bloką. Ištraukite seną maišelį traukdami už kartono. Uždėkite naują maišelį, pritvirtindami kartoninę dalį prie oro įleidimo angos. Uždėkite variklio bloką ir užrakinkite.

Ar galiu naudoti siurblį su ilginamuoju kabeliu?

Taip, bet kabelio skerspjūvis turi atitikti ilgį: iki 20 m, 1,5 mm² (<16A); 20-50 m, 2,5 mm². Įsitikinkite, kad ilginamasis kabelis yra geros būklės.

Ką daryti, jei į siurblį pateko drėgmė?

Nedelsiant išjunkite prietaisą ir atjunkite. Ištuštinkite baką ir išvalykite. Prieš vėl naudodami leiskite visiškai išdžiūti. Niekada nepurškite vandens ant viršutinės dalies.

Kokių atliekų NEGALIMA siurbti?

Nesiurbkite pavojingų (toksiškų dulkių), karštų (cigarečių, pelenų), degių (benzino, tirpiklių), sprogstamųjų (aliuminio ar magnio dulkių) ar rūgščių/šarmų medžiagų.

Ar siurblys tinka pavojingoms smulkioms dulkėms?

Ne, WDC 220 modelis nėra sertifikuotas pavojingoms dulkėms (L klasė). Naudokite tik nekenksmingoms sausoms dulkėms. Pavojingoms dulkėms naudokite WDC 325L modelį.

Kaip prižiūrėti išorinę siurblio dalį?

Atjunkite prietaisą. Valykite sausa šluoste ir šiek tiek aerozolinio valiklio. Nenaudokite vandens ant variklio bloko.

Ką reiškia dvigubos izoliacijos simbolis?

Simbolis (kvadratas kvadrate) rodo, kad prietaisas turi dvigubą elektrinę izoliaciją, todėl nereikia įžeminimo. Naudokite tik Husqvarna atsargines dalis, kad išlaikytumėte šią apsaugą.

Kaip naudoti pūstuvo funkciją?

Įkiškite žarną į galinę produkto angą. Prijunkite ir paleiskite. Reguliuokite galią ant rankenos ar jungiklio. Naudokite tik su švaria žarna, kad neišpūstumėte dulkių.

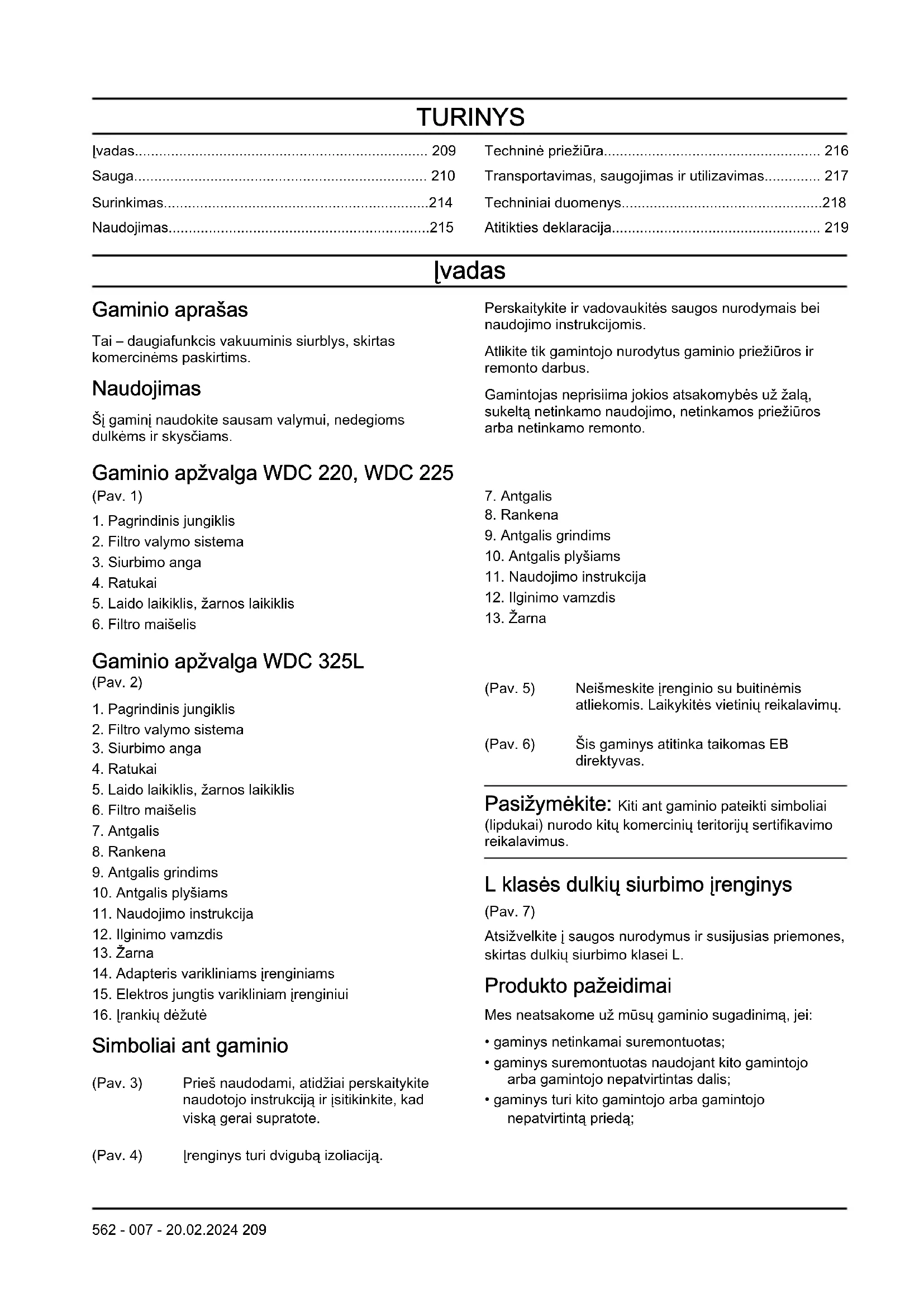

NAUDOJIMO INSTRUKCIJA WDC 220 HUSQVARNA

LT Operatoriaus vadovas

209-220

Techninė priežiūra.... 216

Transportavimas, saugojimas ir utilizavimas...... 217

Techniniai duomenys....218

Atitikties deklaracija.... 219

Įvadas

Gaminio aprašas

Tai – daugiafunkcis vakuuminis siurblys, skirtas komercinėms paskirtims.

Naudojimas

Šį gaminį naudokite sausam valymui, nedegioms dulkėms ir skysčiams.

Gaminio apžvalga WDC 220, WDC 225

(Pav. 1)

1. Pagrindinis jungiklis
2. Filtro valymo sistema
3. Siurbimo anga
4. Ratukai
5. Laido laikiklis, žarnos laikiklis
6. Filtro maišelis

Gaminio apžvalga WDC 325L

(Pav. 2)

1. Pagrindinis jungiklis
2. Filtro valymo sistema
3. Siurbimo anga
4. Ratukai
5. Laido laikiklis, žarnos laikiklis
6. Filtro maišelis
7. Antgalis
8. Rankena
9. Antgalis grindims
10. Antgalis plyšiams
11. Naudojimo instrukcija
12. Ilginimo vamzdis
13. Žarna
14. Adapteris varikliniams įrenginiams
15. Elektros jungtis varikliniam įrenginiui
16. Įrankių dėžutė

Simboliai ant gaminio

(Pav. 3) Prieš naudodami, atidžiai perskaitykite naudotojo instrukciją ir įsitikinkite, kad viską gerai supratote.

(Pav. 4) Įrenginys turi dvigubą izoliaciją.

Perskaitykite ir vadovaukitės saugos nurodymais bei naudojimo instrukcijomis.

Atlikite tik gamintojo nurodytus gaminio priežiūros ir remonto darbus.

Gamintojas neprisiima jokios atsakomybės už žalą, sukeltą netinkamo naudojimo, netinkamos priežiūros arba netinkamo remonto.

1. Antgalis
2. Rankena
3. Antgalis grindims
4. Antgalis plyšiams
5. Naudojimo instrukcija
6. Ilginimo vamzdis
7. Žarna

(Pav. 5) Neišmeskite įrenginio su buitinėmis atliekomis. Laikykitės vietinių reikalavimų.

(Pav. 6) Šis gaminys atitinka taikomas EB direktyvas.

Pasižymėkite: Kiti ant gaminio pateikti simboliai (lipdukai) nurodo kitų komercinių teritorijų sertifikavimo reikalavimus.

L klasės dulkių siurbimo įrenginys

(Pav. 7)

Atsižvelkite į saugos nurodymus ir susijusias priemones, skirtas dulkių siurbimo klasei L.

Produkto pažeidimai

Mes neatsakome už mūsų gaminio sugadinimą, jei:

• gaminys netinkamai suremontuotas; - gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis; - gaminys turi kito gamintojo arba gamintojo nepatvirtintą priedą;

Sauga

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirti atkreipti dėmesį į ypač svarbias vadovo dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirties arba sunkaus sužeidimo pavojus, jei nesilaikoma vadove pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį, kitas medžiagas arba padaryti žalą aplinkai, jei nesilaikoma vadove pateiktų nurodymų.

Pasižymėkite: Naudojamas papildomai informacijai apie konkrečią situaciją pateikti.

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau pateiktus įspėjimus.

• Jei gaminys ir (arba) priedas yra pažeisti, juos privalo suremontuoti įgaliotas techninės priežiūros centras. Sugadinto gaminio nenaudokite.
• Neleiskite gaminio naudoti vaikams. Neleiskite gaminio naudoti arba atlikti priežiūros darbų asmenims, nesusipažinusiems su instrukcijomis.
• Šio gaminio negalima naudoti be priežiūros.
• Visada prižiūrėkite gaminį naudojantį fizinę arba protinę negalią turintį asmenį.
• Žiūrėkite, kad su gaminiu nežaistų vaikai. • Nedirbkite pavojingai. • Nenaudokite gaminio be tinkamai įstatytų filtrų.
• Šiose situacijose gaminį išjunkite ir atjunkite nuo maitinimo tinklo:

• prieš valant ir atliekant priežiūros darbus; • prieš remontuojant; • jei darbo vietoje yra putų arba skysčio;

- Nepalikite gaminio be priežiūros, kai jis prijungtas prie maitinimo tinklo. Atjunkite kištuką nuo maitinimo tinklo, kai įrenginys nenaudojamas ir prieš atlikdami priežiūros darbus.

- Nenaudokite gaminio, jei pažeistas laidas arba kištukas. Atjungdami traukite už kištuko, ne už laido. Neimkite kištuko arba gaminio šlapiomis rankomis. Prieš atjungdami nuo maitinimo tinklo, išjunkite visus valdiklius.

- Netraukite gaminio už laido. Nenaudokite laido kaip rankenos. Nepriverkite laido durimis ir netraukite laido per

aštrias briaunas arba kampus. Neužvažiuokite gaminiu ant laido. Saugokite laidą nuo įkaitusių paviršių.

• Laikykite plaukus, palaidus drabužius, pirštus ir visas kūno dalis atokiau nuo angų ir judančių dalių. Nekiškite į ertmes pašalinių daiktų ir nenaudokite, kai užkimšta anga. Tikrinkite, ar angos nėra užkimštos dulkėmis, pūkais, plaukais ir kitomis medžiagomis, dėl kurių gali susilpnėti oro srautas.
• Naudodami WDC 220, WDC 225 nesiurbkite pavojingų dulkių.
• Nesiurbkite degių skysčių, pvz., benzino. Nenaudokite gaminio ten, kur gali būti šių medžiagų.
• Nesiurbkite nieko degančio ar rūkstančio, pvz., cigarečių, degtukų arba pelenų. • Ant laiptų siurbkite atsargiau.
• Jei iš gaminio veržiasi putos arba skystis, nedelsiant jį išjunkite. • Nenaudokite gaminio vandeniui siurbti.
• Prijunkite gaminį prie tinkamai įžeminto maitinimo lizdo. Maitinimo lizdas ir ilginamasis laidas privalo turėti veikiantį apsauginį kondensatorių

(taikoma tik dvigubai neizoliuotiems gaminiams).

• Pasirūpinkite, kad darbo vieta būtų gerai vėdinama. - Nenaudokite gaminio kaip laiptų arba laiptų pakopos. • Kai naudojami dulkių ištraukimo įrenginiai, patalpos oro apykaita turi būti pakankamai sparti, jei iš siurblio išeinantis oras pučiamas į patalpą. Prieš naudodami susipažinkite su vietiniais reglamentais ir jų laikykitės. • L klasės dulkių siurbimo gaminių atveju, WDC 325L, prieš naudojimą pasakykite operatoriui ir jį apmokykite:

• kaip naudoti gaminį; - apie pavojų įsiurbti medžiagas; • apie saugų įsiurbtų medžiagų utilizavimą.

• L klasės dulkių siurbimo gaminiams WDC 325L taikomos šios taisyklės:

- Naudokite gaminį sausam valymui, nedegioms dulkėms ir skysčiams, pavojingoms dulkėms, kurių OEL ¹⁾ dydis > 1mg/m ³ . L klasės dulkių siurbimo gaminiai (IEC 60335-2-69). Šios klasės dulkių siurbimo

gaminiai pasižymi OEL ¹⁾ dydžiais > 1mg/m ³ .

• L klasės dulkių siurbimo gaminiams naudojama testais patikrinta filtravimo medžiaga. Didžiausias praleidžiamų dulkių kiekis yra 1 %. Utilizavimui nekeliami jokie specialūs reikalavimai.

Pasižymėkite: Atsižvelkite į vietos įstatymus.

Juose gali būti nustatytas jauniausias amžius, nuo kurio galima naudoti tokius įrenginius.

Dvigubai izoliuotų gaminių sauga

PERSPĖJIMAS: Gaminius

naudokite, tik kaip nurodyta šiame vadove ir tik su gamintojo rekomenduojamais priedais.

PERSPĖJIMAS: Taikoma tik JK:

Perskaitykite šias svarbias instrukcijas. Šios instrukcijos sudarytos teikiant didžiausią dėmesį jūsų saugai ir darbo našumui. Naudotojas privalo būti apmokytas įgalioto instruktoriaus ir suprasti šias naudojimo instrukcijas. Naudotojas privalo žinoti visus galiojančius su darbu susijusius reglamentus ir įstatymus.

PERSPĖJIMAS: Prieš prijungiant

įrenginį: Pasirūpinkite, kad elektros įtampa ir dažnis atitiktų drėgnų/sausų atliekų siurblio parametrų plokštelėje nurodytus duomenis.

PERSPĖJIMAS: Šis gaminys

yra dvigubai izoliuotas. Naudokite tik „Husqvarna“ atsargines dalis. Žr. instrukcijas, kaip atlikti dvigubai izoliuotų gaminių priežiūrą.

PERSPĖJIMAS: Šis gaminys turi

specialų laidą. Pažeidus laidą, jį būtina pakeisti to paties tipo laidu. Jį galima įsigyti įgaliotuose techninės priežiūros centruose bei atstovybėse ir jį privalo sumontuoti įgaliotieji darbuotojai.

PERSPĖJIMAS: Dvigubai izoliuotų gaminių priežiūrai būtinas sistemos išmanymas. Dvigubai izoliuotuose gaminiuose vietoje įžeminimo naudojamos dvi izoliavimo sistemos. Dvigubai izoliuotame gaminyje nėra įžeminimo priemonių ir prie jo negalima montuoti įžeminimo priemonių. Priežiūros darbus galima atlikti tik įgaliotiems techniniams darbuotojams. Atsarginės dalys dvigubai izoliuotam gaminiui turi būti identiškos originalioms dalims. Dvigubai izoliuotas gaminys pažymėtas žodžiais „DOUBLE INSULATION“ arba „DOUBLE INSULATED“. Simbolis taip pat gali būti ant gaminio.

Elektrosauga

• Rekomenduojama vakuuminį siurblį prijungti naudojant liekamosios srovės pertraukiklį.
• Išdėstykite elektrines dalis (lizdus, kištukus ir movas) ir nutieskite ilginimo laidą, kad būtų išlaikyta apsaugos klasė.
• Maitinimo šaltinio kabelių ir ilginimo laidų jungtys ir movos turi būti nepralaidžios vandeniui.

Ilginimo laidas

• Naudokite tik gamintojo nurodytos arba aukštesnės klasės ilginimo laidą.
• Naudodami ilginimo laidą, patikrinkite minimalų laido skersmenį:

Kabelio ilgis	Skersmuo
	< 16 A < 25 A
< 20 m 1,5 mm	2	2,5 mm2
20-50 m 2,5 mm	2	4,0 mm2

PERSPĖJIMAS: Viršutinėje vakuuminio siurblio dalyje yra dalių, kuriomis teka elektros srovė. Prisilietus prie dalių, kuriomis teka elektros srovė, galima patirti sunkią ar net mirtiną traumą.

- Niekada nepurkškite vandens ant viršutinės vakuuminio siurblio dalies.

PERSPĖJIMAS: Dėl netvarkingo elektros tiekimo laido galima patirti elektros smūgį. Palietus netvarkingą maitinimo laidą galima patirti sunkią ar net mirtiną traumą.

• Nepažeiskite maitinimo laido (pvz., per jį pervažiavę, truktelėję arba prispaudę).
• Reguliariai tikrinkite, ar maitinimo laidas nepažeistas arba nenusidėvėjęs.
• Jei pažeistas elektros laidas, siekiant išvengti pavojų, jį privalo pakeisti įgaliotas „Husqvarna“ platintojas arba atitinkamas kvalifikuotas specialistas.
• Maitinimo laido jokiu atveju negalima vynioti aplink pirštus arba kitas naudotojo kūno dalis.

PASTABA: lrenginio lizdas (tik kai kuriuose modeliuose) yra skirta tik naudojimo instrukcijoje nurodytoms paskirtims. Prijungus kitus jrenginius galima sugadinti gamini.

- Prieš prijungdami įrenginį visada išjunkite gaminį ir jungiamą įrenginį.

- Perskaitykite norimo prijungti jrenginio naudojimo instrukcijas ir laikykitės jose nurodytu saugos pastabų.

PASTABA: Gedimas del netinkamos tinklo itampos. [rengini galima sugadinti, i prijungus prie netinkamos itampos tinklo.

- Pasirūpinkite, kad elektros įtampa ir dažnis atitiktų drėgnu/sausų atliekų siurblio parametru plokštelėje nurodytus duomenis.

Naudojimo saugos instrukcijos

Skysčių siurbimas

PASTABA: Nesiurbkite degių skysčių.

• Prieš siurbdami skysčius, išimkite filtro maišelj. Patikrinkite, ar plūduras arba vandens lygio ribotuvas veikia tinkamai.
• Naudokite specialų filtro elementą arba filtro tinklelj.
• Jei iš gaminio pradeda veržtis putos, nedelsiant nutraukite darba ir ištuštinkite bakelj.

Pavojingos medžiagos

PERSPĖJIMAS: Nesiurbkite pavojingų medžiagų. Tai kelia pavojų susižaloti.

- Nesiurbkite šių medžiagų:

• pavojingų dulkių;
• karštų medžiagų, pvz., smilkstančių cigarečių ir karštų pelenų;
• degių, sprogių, ėsdinančių skysčių, pvz., benzino, skiediklių, rūgščių ir šarmų;
• degių, sprogių dulkių, pvz., magnio arba aliuminio dulkių.

Atsarginės dalys ir priedai

PASTABA: Naudokite tik „Husqvarna“ atsargines dalis ir priedus, kad gaminiu būtų saugu naudotis.

• Naudokite „Husqvarna“ atsargines dalis ir priedus.
• Naudokite tik prie gaminio pridedamus arba naudojimo instrukcijoje nurodytus šepečius.

Sprogi arba degi aplinka

PASTABA: Nenaudokite gaminio sprogioje arba degioje aplinkoje. Nenaudokite gaminio greta skysčių, dujų arba garų, dėl kurių aplinka gali tapti degi.

Pūstuvo funkcija

PERSPĖJIMAS: Dulkės gali sukelti sveikatos problemų. Gaminys turi pūstuvo funkciją. Uždarose patalpose atsakingai nukreipkite pučiamo srovę. Pūstuvo funkciją įjunkite tik esant švariai žarnai.

Priežiūros saugos instrukcijos

PERSPĖJIMAS: Prieš atlikdami gaminio techninę priežiūrą, perskaitykite visus toliau esančius įspėjimus.

Nešvarumų talpyklos ištuštinimas

PASTABA: Susiurbta medžiaga gali kenkti aplinkai. Nešvarumus utilizuokite atsižvelgdami į teisinius reglamentus.

Surinkimas

PERSPĖJIMAS: Prieš surinkdami gaminį perskaitykite ir supraskite skyrių apie saugą.

Prieš montavimą

1. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
2. Atjunkite priedus nuo nešvarumų talpyklos. (Pav. 9)
3. Įsitikinkite, kad yra visos dalys. Žr. gaminio apžvalgą. Būtini įrankiai: Atsuktuvas.

Filtro maišelio įdėjimas

1. Pagrindinį jungiklį perjunkite į padėtį „0“.
2. Atjunkite gaminį. (Pav. 10)
3. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
4. Įdėkite filtro maišelį į nešvarumų talpyklą.
5. Kartoninę filtro maišelio dalį prijunkite prie įsiurbimo angos. Įsitikinkite, kad guminė membrana apgaubia įsiurbimo angos iškyšą. (Pav. 11)
6. Uždėkite variklio modulį ant nešvarumų talpyklos ir užkabinkite sagtis. (Pav. 12)

Priedų tvirtinimas

1. Kad priedus būtų lengviau pasiekti, pritvirtinkite juos savo vietose. (Pav. 13)
2. Pakabinkite įrankių dėžutę gaminio gale. (Pav. 14)
3. Pritvirtinkite laido ir žarnos laikiklį gaminio gale. (Pav. 15)

Žarnos prijungimas

1. Įstatykite žarną į siurbimo angą gaminio priekyje. (Pav. 16)
2. Prijunkite įrenginį prie maitinimo tinklo.
3. Pagrindinį jungiklį perjunkite į padėtį „I“. (Pav. 17)
4. Pareguliuokite siurbimo galią ant rankenos arba naudodami pagrindinį jungiklį*. *Tik kai kuriuose modeliuose. (Pav. 18)

Vamzdžio laikiklio montavimas

1. Paslinkite vamzdžio laikiklį aukštyn ilginimo vamzdžiu.
2. Atsuktuvu priveržkite vamzdžio laikiklį tinkamame ilginimo vamzdžio aukštyje. (Pav. 19)
3. Įstatykite vamzdžio laikiklius gaminio gale. (Pav. 20)

Naudojimas

Įvadas

PERSPĖJIMAS: Prieš naudodami gaminį perskaitykite ir supraskite saugos skyriaus informaciją.

Gaminio paleidimas

Prieš naudodami gaminį, įsitikinkite, kad gaminio nominalių parametrų plokštelėje nurodytas dažnis ir įtampa atitinka maitinimo tinklo įtampą.

1. Pagrindinis jungiklis turi būti padėtyje „0“. (Pav. 10)
2. Patikrinkite, ar gaminyje yra visi reikiami filtrai.
3. Įstatykite žarną į siurbimo angą gaminio priekyje. Stumkite žarną gilyn, kol ji tvirtai užsifiksuos siurbimo angoje. (Pav. 16)
4. Sujunkite du ilginimo vamzdžius su rankena. Pasukite vamzdžius, kad jų padėtis būtų tinkama.
5. Prie ilginimo vamzdžio prijunkite antgalį. Antgalį pasirinkite atsižvelgdami į siurbiamą medžiagą.
6. Prijunkite kištuką prie maitinimo lizdo.
7. Norėdami paleisti gaminį, pagrindinį jungiklį perjunkite į padėtį „I“. (Pav. 17)

Gaminio sustabdymas

1. Norėdami išjungti gaminį, pagrindinį jungiklį perjunkite į padėtį „0“.
2. Atjunkite kištuką nuo maitinimo tinklo. (Pav. 10)

Pūstuvo funkcijos naudojimas

1. Įstatykite žarną į angą gaminio gale. (Pav. 21)
2. Prijunkite kištuką prie maitinimo lizdo.
3. Pagrindinį jungiklį perjunkite į padėtį „I“. (Pav. 17)
4. Pareguliuokite pūtimo galią ant rankenos arba naudodami pagrindinį jungiklį*. *Tik kai kuriuose modeliuose. (Pav. 22)

Variklinių įrankių lizdo naudojimas*

*Tik kai kuriuose modeliuose.

PASTABA: Vadovaukitės prie variklinių įrankių lizdo prijungtų įrenginių naudojimo instrukcijomis ir saugos nurodymais.

Pasižymėkite: Didžiausios prijungto įrankio energijos sąnaudos nurodytos Techniniai duomenys psl. 218.

1. Įsitikinkite, kad variklinio įrankio jungiklis yra padėtyje „0“. (Pav. 23)
2. Atjunkite rankeną nuo žarnos. Spustelėkite žarnos gale esančius fiksatorius (A) ir ištraukite rankeną. (Pav. 24)
3. Prijunkite variklinio įrankio adapterį. (Pav. 25)
4. Pareguliuokite siurbimo galią ant variklinio įrankio adapterio arba naudodami pagrindinį jungiklį*. *Tik kai kuriuose modeliuose. (Pav. 26)
5. Prijunkite žarną prie gaminio siurbimo angos ir prie variklinio įrankio. Prijunkite variklinio įrankio laidą prie gaminio elektros lizdo. (Pav. 27)
6. Įsitikinkite, kad variklinio įrankio jungiklis yra padėtyje „0“. (Pav. 23)
7. Pasukite gaminio pagrindinį jungiklį į variklinio įrankio padėtį (A).
8. Perjunkite variklinio įrankio jungiklį į padėtį „I“ (B). (Pav. 28)

Pastaba: Gaminį galite įjungti ir išjungti naudodami gaminio (A) arba variklinio įrankio (B) pagrindinį jungiklį.

Skysčio siurbimas

Pastaba: Gaminys turi plūdurą, kuris sustabdo gaminio oro srautą, kai pasiekiamas didžiausias skysčio lygis.

PASTABA: Nesiurbkite skysčio be plūduro sistemos.

1. Patikrinkite, ar įstatytas filtras ir filtro tempiklis (plūduro sistema), žr. Filtro keitimas psl. 217. Jei įstatytas filtro maišelis, ištraukite jį.
2. Skysčiams siurbti naudokite grindų antgalį.
3. Kai pasiekiamas didžiausias skysčio lygis, variklio garsas gerokai pakinta. Sumažėja siurbimo galia.
4. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
5. Ištuštinkite nešvarumų talpyklą, žr. Nešvarumų talpyklos ištuštinimas po skysčio siurbimo psl. 216.

Techninė priežiūra

Įvadas

PERSPĖJIMAS: Prieš atlikdami priežiūros darbus perskaitykite ir supraskite saugos skyriaus informaciją.

Visiems gaminio techninės priežiūros ir remonto darbams reikia specialių apmokymų. Garantuojame profesionalaus remonto ir techninės priežiūros darbų pasiekiamumą. Jei jūsų pardavėjas nėra techninės priežiūros atstovas, paprašykite jo informacijos apie artimiausią techninės priežiūros atstovą.

Išsamesnės informacijos žr. [nuoroda].

Reguliari priežiūra ir tikrinimas.

• Reguliarią gaminio priežiūrą ir tikrinimą turi atlikti kvalifikuoti darbuotojai, laikydamiesi susijusių įstatymų ir reglamentų.
• Būtina dažnai tikrinti įžeminimo vientisumą, izoliacijos varžą ir lankstaus laido būklę.
• Pastebėjus defektą, gaminio nebegalima naudoti ir jį būtina sutaisyti įgaliotam techninės priežiūros specialistui.

L klasės dulkių siurbimo gaminių techninė priežiūra

Tolesnė informacija taikoma L klasės dulkių siurbimo gaminiams, WDC 325L.

• Atlikdami techninę priežiūrą ir siurbdami, gaminį naudokite nekeldami grėsmės techninės priežiūros darbuotojams ir aplinkiniams.
• Techninės priežiūros patalpoje:

- būtinai naudokite filtruotą oro srautą;

- dėvėkite apsauginius drabužius;

- pasirūpinkite techninės priežiūros patalpos švara, kad į kitas patalpas nepatektų kenksmingų medžiagų.

- Jei atliekant techninę priežiūrą ir remontą nepavyksta gerai nuvalyti dalių:

- sudėkite dalis į sandarius maišelius;

- dalis utilizuokite atsižvelgdami į teisinius reglamentus.

Nešvarumų talpyklos ištuštinimas po skysčio siurbimo

1. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
2. Ištraukite žarną iš siurbimo angos.
3. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
4. Ištuštinkite nešvarumų talpyklą paverdami ją atgal ir supildami skystį į nuotekų kolektorių grindyse. * Rankeną turi tik kai kurie modeliai. (Pav. 29)

PASTABA: Po skysčio siurbimo visada ištuštinkite ir išvalykite nešvarumų talpą ir plūduro sistemą. Nesiurbkite skysčio, jei gaminyje nėra plūduro sistemos ir filtro.

1. Uždėkite variklio modulį ant nešvarumų talpyklos ir užkabinkite sagtis. (Pav. 12)

Nešvarumų talpyklos ištuštinimas po sausų medžiagų siurbimo

1. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
2. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
3. Patikrinkite, ar filtro maišelis dar ne pilnas.
4. Jei filtro maišelis yra pilnas, ištraukite jį.

PASTABA: Nesiurbkite sausų medžiagų be filtro ir filtro maišelio.

1. Įdėkite naują filtro maišelį, žr. Filtro maišelio įdėjimas psl. 214.

Pasižymėkite: Gaminio siurbimo našumas priklauso nuo filtro ir filtro maišelio matmenų ir kokybės. Naudokite tik „Husqvarna“ filtrą ir filtro maišelius.

1. Uždėkite variklio modulį ant nešvarumų talpyklos ir užkabinkite sagtis. (Pav. 12)

Filtro ir filtro valymo sistemos valymas

Gaminys turi pusiau automatinę filtro valymo sistemą. Reguliariai naudokite filtro valymo sistemą arba bent kai nebepakanka siurbimo našumo. Reguliariai naudojant filtro valymo sistemą filtras tarnauja ilgiau.

1. Išvalykite filtrą, kai nebepakanka siurbimo galios. (Pav. 30)
2. Įstatykite žarną į siurbimo angą gaminio priekyje. (Pav. 16)
3. Prijunkite įrenginį prie maitinimo tinklo.
4. Pagrindinį jungiklį perjunkite į padėtį „I“. (Pav. 17)
5. Paimkite rankeną (A) ir priglauskite vamzdį sau prie delno.
6. 3 kartus trinktelėkite filtro valymo mygtuką kumščiu (B). (Pav. 31)
7. Jei siurbimo galios nepakanka, išimkite filtrą, žr. Filtro keitimas psl. 217.
8. Pakratykite, nuvalykite arba išplaukite filtrą, kad jis būtų švarus.
9. Palaukite, kol filtras išdžius.
10. Įstatykite filtrą, žr. Filtro maišelio įdėjimas psl. 214.

Gaminio valymas iš išorės

1. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
2. Nuvalykite gaminį sausa šluoste ir nedideliu kiekiu purškiamos poliravimo priemonės.

Filtro keitimas

Šis gaminys skirtas nuolatiniam intensyviam darbui. Atsižvelgiant į veikimo valandų skaičių reikia pakeisti dulkių filtrą.

1. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
2. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
3. Pasukite filtro tempiklį (A) prieš laikrodžio rodyklę ir ištraukite. Ištraukite filtrą. (Pav. 32)
4. Įstatykite naują filtrą (A). Įstatykite filtro tempiklį (B) ir pasukite pagal laikrodžio rodyklę. (Pav. 33)
5. Patikrinkite, ar filtras ir filtro tempiklis įstatyti į savo vietą. (Pav. 34)
6. Uždėkite variklio modulį ant nešvarumų talpyklos ir užkabinkite sagtis. (Pav. 12)

Filtro maišelio keitimas

1. Išjunkite gaminį, žr. Gaminio sustabdymas psl. 215.
2. Atkabinkite sagtis ir iškelkite variklio modulį. (Pav. 8)
3. Patikrinkite, ar filtro maišelis dar ne pilnas. Jei filtro maišelis yra pilnas, ištraukite jį.
4. Kartoninę seno filtro maišelio dalį atskirkite nuo įsiurbimo angos.
5. Iškelkite filtro maišelį (A) ir jį utilizuokite.
6. Įdėkite naują filtro maišelį į nešvarumų talpyklą (B).
7. Kartoninę filtro maišelio dalį prijunkite prie įsiurbimo angos (C). Įsitikinkite, kad guminė membrana apgaubia įsiurbimo angos iškyšą. (Pav. 35)
8. Uždėkite variklio modulį ant nešvarumų talpyklos ir užkabinkite sagtis. (Pav. 12)

Transportavimas, saugojimas ir utilizavimas

Gabenimas ir laikymas

- Po naudojimo:

• Nenaudojamo gaminio kištuką atjunkite nuo maitinimo lizdo.
• Susukite laidą, pradėdami nuo gaminio.
• Pakabinkite laidą ant laido laikiklio prie variklio modulio.
• Susukite žarną.
• Pakabinkite žarną ant žarnos laikiklio prie variklio modulio.

- Gabenimas:

• Prisekite visas sagtis prie variklio modulio.
• Nepaverskite gaminio, jei nešvarumų talpykloje yra skysčio.
• Nekelkite gaminio gervės kabliu.

• Laikymas

- Laikykite gaminį sausoje neužšąlančioje vietoje.

Gaminio perdirbimas

Atlikite šiuos veiksmus, kad gaminys taptų nebenaudojamas.

1. Atjunkite kištuką nuo maitinimo tinklo.
2. Nukirpkite maitinimo laidą.
3. Neišmeskite gaminio su buitinėmis atliekomis.

Utilizavimas (atsižvelgiant į 2012/19/EB):

Gaminio negalima išmesti kartu su įprastomis buitinėmis atliekomis. Jį būtina utilizuoti pagal vietinius aplinkosaugos reikalavimus.

Pasirūpinkite, kad gaminys būtų utilizuotas vietos atliekų surinkimo centre.

(Pav. 5)

Techniniai duomenys

Techniniai duomenys

	ES / CH JK AU / NZ JAV
	WDC 220	WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225
Itampa, V 220-240 220-240 220-240	220-240 220	220-240 220	240 220-240	110-120
Galia Piec , W 1000 1200	1000 1000 1000	1000 1000 1000
Irenginio lizdo prijungtoji apkrova, W	-	2400/1100	-1900	-1 300 -
Dažnis, Hz 50 / 60 50-60	50 / 60
Saugikliai, A 10 16/10 13	13 10 10 15
Apsaugos kategorija (drègme, dulkès)	IPX4
Apsaugos klasé (elekt-ra)	II(Pav. 4)	I	II(Pav. 4)	I	II(Pav. 4)	I	II(Pav. 4)
Oro tūrio srautas, l/min	3600	3 700	3600	3600	3600	3600	3200
Oro tūrio srautas, kub. pèd./min	127	130	127	127	127	127	113
Siurbimas, mbar	210	235	210	210	210	210	210
Garsinio slègio lygis, esant 1 m, EN 60704-1, dB(A) +/- 2	72
Vibracijos ISO 5349, m/s2+/- 1	<1,5
Svoris, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Plotis, mm	377	376	377	376	377	376	377
Gylis, mm	385	392	385	392	385	392	392
Aukštis, mm	506	533	506	530	506	530	550

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna, SE-561 82 Huskvarna, Švedija, tel.

[phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Aukšto slėgio plovykla

Gamintojas Husqvarna

Tipas / modelis WDC 220, WDC 325L

Identifikacijos numeris Serijos numeriai nuo šios datos: 2023 ir vėlesni

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2011/65/ES „dėl tam tikrų pavojingu medžiagų naudojimo elektros ir elektroninėje įrangoje apriboji-mo“
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“

ir kad laikomasi šių standartų ir (arba) techninių

specifikacijų: EN 60335-1:2012/A11:2014/A13:2017/

A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/

A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN

61000-3-2:2014, EN 61000-3-3:2013, EN IEC

63000:2018.

Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 218.

Huskvarna, 2024-02-14

Claes Losdal, plėtros vadovas / sodo gaminiai, Husqvarna

Atsakingas už techninę dokumentaciją

Techniniai duomenys psl. 218

Huskvarna, 2024-01-19

Originalios instrukcijos

Lietošanas pamācība
