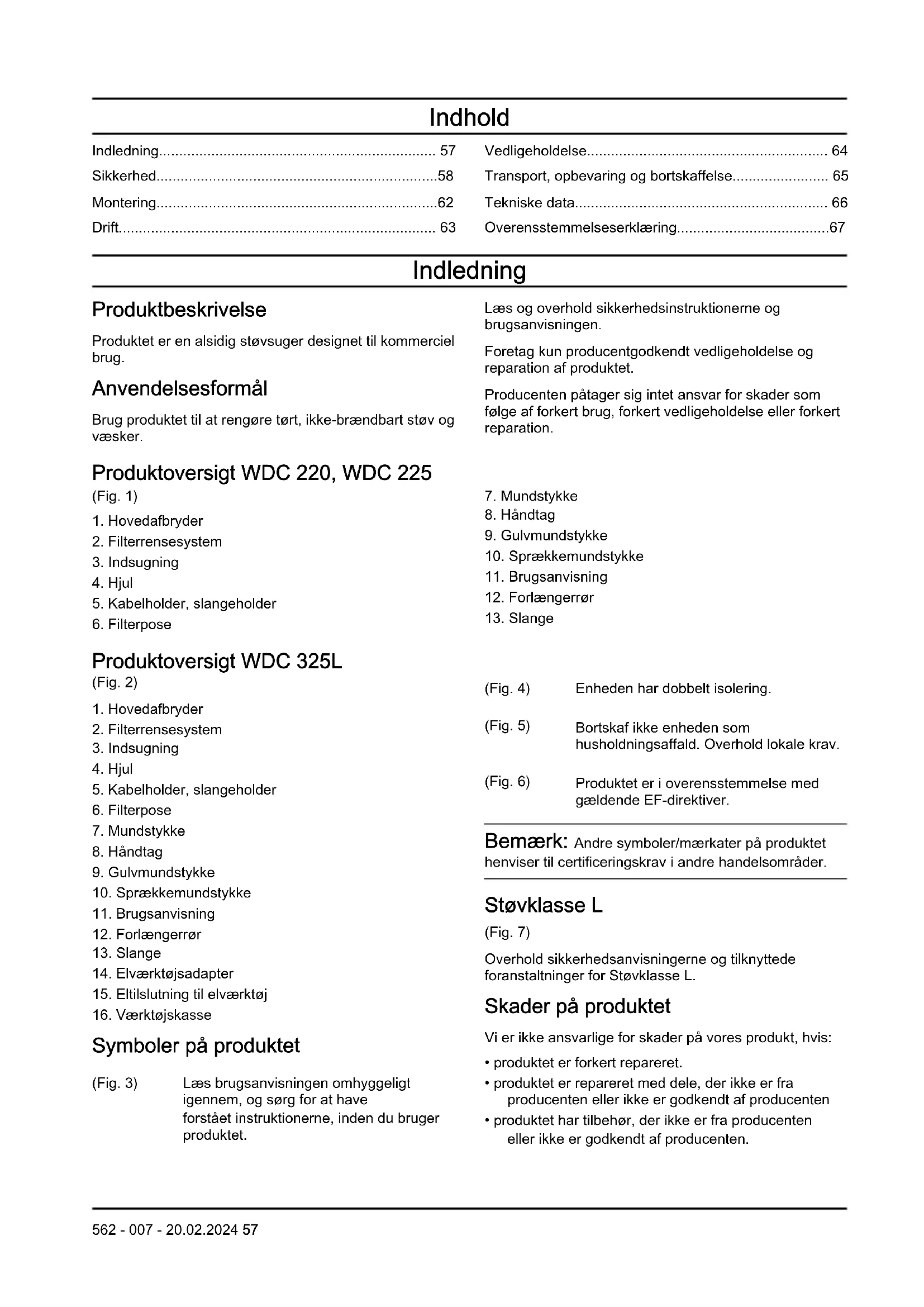

BRUGSANVISNING WDC 220 HUSQVARNA

Produktet er en alsidig støvsuger designet til kommerciel brug.

Anvendelsesformål

Brug produktet til at rengøre tørt, ikke-brændbart støv og væsker.

Produktoversigt WDC 220, WDC 225

(Fig. 1)

1. Hovedafbryder
2. Filterrensesystem
3. Indsugning
4. Hjul
5. Kabelholder, slangeholder
6. Filterpose

Produktoversigt WDC 325L

(Fig. 2)

1. Hovedafbryder
2. Filterrensesystem
3. Indsugning
4. Hjul
5. Kabelholder, slangeholder
6. Filterpose
7. Mundstykke
8. Håndtag
9. Gulvmundstykke
10. Sprækkemundstykke
11. Brugsanvisning
12. Forlængerrør
13. Slange
14. Elværktøjsadapter
15. Eltilslutning til elværktøj
16. Værktøjskasse

(Fig. 3) Læs brugsanvisningen omhyggeligt igennem, og sørg for at have forstået instruktionerne, inden du bruger produktet.

Læs og overhold sikkerhedsinstruktionerne og brugsanvisningen.

Foretag kun producentgodkendt vedligeholdelse og reparation af produktet.

Producenten påtager sig intet ansvar for skader som følge af forkert brug, forkert vedligeholdelse eller forkert reparation.

1. Mundstykke
2. Håndtag
3. Gulvmundstykke
4. Sprækkemundstykke
5. Brugsanvisning
6. Forlængerrør
7. Slange

(Fig. 4) Enheden har dobbelt isolering.

(Fig. 5) Bortskaf ikke enheden som husholdningsaffald. Overhold lokale krav.

(Fig. 6) Produktet er i overensstemmelse med gældende EF-direktiver.

Bemærk: Andre symboler/mærkater på produktet henviser til certificeringskrav i andre handelsområder.

Støvklasse L

(Fig. 7)

Overhold sikkerhedsanvisningerne og tilknyttede foranstaltninger for Støvklasse L.

Skader på produktet

Vi er ikke ansvarlige for skader på vores produkt, hvis:

• produktet er forkert repareret.
• produktet er repareret med dele, der ikke er fra producenten eller ikke er godkendt af producenten
• produktet har tilbehør, der ikke er fra producenten eller ikke er godkendt af producenten.

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsregler og bemærkninger bruges til at pege på særligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udsætter sig selv eller omkringstäende personer for risiko for personskade eller dødsfald ved tilsidesættelse af instruktionerne i brugsanvisningen.

BEMÆRK: Bruges, hvis der er risiko for skader på produktet, andre materialer eller det omgivende område ved tilsidesættelse af instruktionerne i brugsanvisningen.

Bemærk: Bruges til at give yderligere oplysninger, der er nødvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende advarselsinstruktioner, inden du bruger produktet.

• Hvis produktet og/eller en tilbehørsdel er beskadiget, skal den repareres af et godkendt servicecenter. Brug ikke et beskadiget produkt.
• Lad ikke børn betjene produktet. Lad ikke en person uden kendskab til brugsanvisningen betjene eller foretage vedligeholdelse på produktet.
• Produktet må kun betjenes under opsyn.
• Sørg for at overvåge personer med nedsat fysisk eller

mental kapacitet, der bruger produktet.

• Børn skal være under opsyn for at sikre, at de ikke leger med produktet.
• Brug ikke farlige arbejdsprocedurer.
• Brug ikke produktet uden filtre placeret i den korrekte position.
• Stands produktet og frakobl strømstikket i følgende situationer:

• Før rengøring og vedligeholdelse.
• Før reparation.
- Hvis der er skum eller væske i området.

- Du må ikke gå væk fra produktet, når det er sluttet til. Tag stikket ud, når det ikke er i drift og før vedligeholdelse.

- Brug ikke produktet, hvis ledningen eller stikket er beskadiget. Tag fat i stikket, ikke i ledningen, for at frakoble produktet. Tag ikke fat i stik eller produkt med våde hænder. Nulstil alle betjeningsknapper, før du frakobler.

• Brug ikke ledningen til at trække i produktet. Brug ikke ledningen som håndtag. Luk ikke en dør på ledningen, og træk ikke ledningen omkring skarpe kanter eller hjørner. Kør ikke produktet over ledningen. Hold ledningen væk fra varme overflader.
• Hold hår, løstsiddende tøj, fingre og alle dele af kroppen væk fra åbninger og bevægelige dele. Sæt ikke genstande ind i åbningerne, og brug ikke produktet, hvis åbningerne er blokerede. Hold åbningerne fri for støv, fnug, hår og andet, der kan reducere luftstrømmen.
• Støvsug ikke farligt støv med WDC 220, WDC 225.
• Støvsug ikke brændbare væsker, som f.eks. benzin. Brug ikke produktet i områder, hvor der kan være ovenstående produkter.
• Støvsug ikke noget, der brænder eller ryger, f.eks. cigarette, tændstikker eller varm aske.
  • Vær forsigtig ved rengøring på trapper.

• Hvis der kommer skum eller væske fra produktet, skal du straks stoppe produktet.

• Brug ikke produktet som en vandpumpe.

• Slut produktet til en korrekt jordet stikkontakt. Stikkontakten og forlængerledningen skal have en operativ beskyttelsesleder (gælder kun for ikke-dobbeltisolerede produkter).
• Sørg for, at der er god luftgennemstrømning i arbejdsområdet.
• Brug ikke produktet som en stige eller trappestige.
• Hvis der anvendes støvrensere, skal den hyppighed, hvormed luften udskiftes i lokalet, være tilstrækkelig, hvis udblæsningsluften fra støvsugeren blæses ind i rummet. Overhold gældende nationale bestemmelser før brug.
• For Støvklasse L-produkter, WDC 325L, skal brugeren før brug oplyses om og uddannes i:

• Sådan bruges produktet.
- Risiciene ved det materiale, der opsamles.
- Sikker bortskaffelse af det opsamlede materiale.

- For Støvklasse L produkter, WDC 325L, gør følgende sig gældende:

• Brug produktet til rengøre tørt, ikke-brændbart støv og væsker, farligt støv med OEL ^1) værdi > 1 mg/m ^3 . Støvklasse L (IEC 60335-2-69 ). Støv med denne klasse har OEL ^1) værdier > 1 mg/m ^3 .
• Produkter med Støvklasse L har et testet filtermateriale. Den højeste grad af gennemtrængelighed er 1 %. Der er ingen særlige krav til bortskaffelse.

Bemærk: Undersøg lokale love. De kan stille krav til brugerens alder.

Sikkerhed for dobbeltisolerede produkter

ADVARSEL: Brug kun produktet, som angivet i denne brugsanvisning, og kun med producentens anbefalede tilbehør.

ADVARSEL: Gælder kun

Storbritannien: Læs denne vigtige brugsanvisning. Denne brugsanvisning er blevet udarbejdet med fokus på sikkerhed og effektivitet. Brugeren skal undervises af en godkendt instruktør og skal forstå denne brugsanvisning. Brugeren skal kende alle relaterede regler og lovgivning i kraft på tidspunktet for drift.

ADVARSEL: Før du tilslutter produktet:

Sørg for, at strømforsyningens netspænding og netfrekvens stemmer overens med oplysningerne på våd-/tørstøvsugerens typeskilt.

ADVARSEL: Dette produkt har dobbelt isolering. Brug kun Husqvarna-reservedele.

Se vejledningen for at se, hvordan du udfører service på dobbeltisolerede produkter.

ADVARSEL: Produktet har en særlig ledning. Hvis ledningen er beskadiget, skal den udskiftes med en ledning af samme type. Den kan fås hos godkendte servicecentre og forhandlere og skal installeres af autoriseret personale.

ADVARSEL: Service på et dobbeltisoleret produkt kræver kendskab til systemet. I et dobbeltisoleret produkt er der to systemer til isolering i stedet for jordforbindelse. Der er ingen jordforbindelsesmetoder på et dobbeltisoleret produkt, og der bør heller ikke føjes en jordforbindelsesmetode til apparatet. Service skal udføres af autoriserede serviceteknikere. Reservedele til et dobbeltisoleret produkt skal være identisk med de dele, de erstatter. Et dobbeltisoleret produkt er markeret med ordene "DOBBELTISOLERING" eller "DOBBELTISOLERET". Der kan også være et symbol på produktet.

Elektrisk sikkerhed

• Det anbefales, at støvsugeren tilsluttes via en fejlstrømsafbryder.
• Arranger de elektriske dele (stikkontakter, stik og koblinger), og brug en forlængerledning, hvor beskyttelsesklassen opretholdes.
• Stik og koblinger til strømkabler og forlængerledninger skal være vandtætte.

Forlængerledning

• Til forlængerledninger skal du bruge den version, der er angivet af producenten eller en af højere kvalitet.
• Ved brug af en forlængerledning skal du kontrollere det minimale tværsnit af ledningen:

Kabellængde	Tværsnit
	< 16 A < 25 A
< 20 m 1,5 mm	^2	2,5 mm^2
20-50 m 2,5 mm	^2	4,0 mm^2

ADVARSEL: Den øverste del af støvsugeren indeholder strømførende komponenter. Kontakt med strømførende komponenter fører til

alvorlige eller livsfarlige kvæstelser.

- Sprøjt aldrig vand på den øverste del af støvsugeren.

ADVARSEL: Elektrisk stød på grund af defekt tilslutningsledning. Berøring af en defekt tilslutningsledning kan medføre alvorlige eller livsfarlige kvæstelser.

• Undgå at beskadige strømledningen (f.eks. ved at køre over den, trække i den eller mase den).
• Kontrollér regelmæssigt, om strømledningen er beskadiget eller viser tegn på ældning.
• Hvis strømledningen er beskadiget, skal den udskiftes af en autoriseret Husqvarna-forhandler eller tilsvarende kvalificerede fagfolk for at undgå risiko.
• Under ingen omstændigheder bør strømledningen vikles omkring fingre eller andre dele af brugerens krop.

BEMÆRK: Stikket på apparatet (kun på nogle modeller) er kun beregnet til de formål, der er beskrevet

i brugsanvisningen. Tilslutning af forskellige apparater kan resultere i skader.

• Før du sætter stikket i et apparat, skal du altid stoppe produktet og det apparat, der skal tilsluttes.
• Læs betjeningsvejledningen til det apparat, der tilsluttes, og overhold sikkerhedsmeddelelserne i den.

BEMÆRK: Skader, der skyldes forkert netspænding. Apparatet kan tage skade, hvis det sluttes til uegnet netspænding.

- Sørg for, at strømforsyningens netspænding og netfrekvens stemmer overens med oplysningerne på våd-/tørstøvsugerens typeskilt.

Sikkerhedsinstruktioner for drift

Til rene væsker

BEMÆRK: Rengør ikke brændbare væsker.

• Fjern filterposen, før du begynder at rengøre væsker. Kontrollér, at flyderen eller vandstandsgrænsen fungerer korrekt.
• Brug et særligt filterelement eller filternet.
• Hvis der kommer skum fra produktet, skal du straks stoppe arbejdet og tømme tanken.

ADVARSEL: Rengør ikke farlige materialer. Dette kan forårsage personskader.

- Rengør ikke følgende materialer:

• Farligt støv
• Varme materialer, f.eks. brændende cigaretter og varm aske.
• Brændbare, eksplosive, aggressive væsker, som f.eks. benzin, opløsningsmidler, syrer og baser.
• Brandfarligt, eksplosivt støv, f.eks. magnesium eller aluminiumsstøv.

BEMÆRK: Brug kun -reservedele og tilbehør af hensyn til produktets sikkerhed.

• Brug kun reservedele og tilbehør fra Husqvarna.
• Brug kun de medfølgende børster eller som henvises til i brugsanvisningen.

Eksplosiv eller brændbar atmosfære

BEMÆRK: Brug ikke produktet i eksplosive eller brændbare atmosfærer.

Brug ikke produktet nær væsker, gas eller dampe, der kan forårsage brændbare atmosfærer.

Blæserfunktion

ADVARSEL: Støv kan give helbredsmæssige problemer. Dette produkt har en blæserfunktion. Blæs ikke udgående luft tilfældigt ud i lukkede områder. Brug kun blæserfunktionen med en ren slange.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs alle følgende advarselsinstruktioner, inden du udfører vedligeholdelse på produktet.

Sådan tømmes støvbeholderen

BEMÆRK: Rengjort materiale kan være farligt for miljøet. Bortskaf snavs i henhold til lovgivningen.

Montering

ADVARSEL: Læs og forstå kapitlet om sikkerhed, før du monterer produktet.

Før produktet installeres

1. Lås hægterne op og løft motorenheden op. (Fig. 8)
2. Fjern tilbehøret fra støvbeholderen. (Fig. 9)
3. Sørg for, at alle dele er på plads. Se produktoversigten. Nødvendigt værktøj: Skruetrækker.

Sådan monteres filterposen

1. Flyt hovedafbryderen til positionen "0".
2. Frakobl produktet. (Fig. 10)
3. Lås hægterne op og løft motorenheden op. (Fig. 8)
4. Sæt filterposen i støvbeholderen.
5. Fastgør papdelen af filterposen på indsugningen. Sørg for, at gummimembranen går forbi forhøjelsen på indsugningen. (Fig. 11)
6. Sæt motorenheden på støvbeholderen, og lås hægterne. (Fig. 12)

Sådan monteres tilbehøret

1. Placer tilbehøret i deres position for nem adgang. (Fig. 13)
2. Fastgør værktøjskassen på bagsiden af produktet. (Fig. 14)
3. Fastgør holderen til kablet og slangen bag på produktet. (Fig. 15)

Sådan monteres slangen

1. Sæt slangen i indsugningen foran på produktet. (Fig. 16)
2. Slut apparatet til stikkontakten.
3. Flyt hovedafbryderen til positionen "l". (Fig. 17)
4. Indstil sugestyrken på håndtaget eller på hovedafbryderen*. *Kun på nogle modeller. (Fig. 18)

Sådan monteres rørholderen

1. Flyt rørholderen lodret på forlængerrøret.
2. Brug en skruetrækker til at montere rørholderen ved korrekt højde på forlængerrøret. (Fig. 19)
3. Anbring forlængerrøret på holderne på bagsiden af produktet. (Fig. 20)

Drift

Indledning

ADVARSEL: Før du bruger produktet, skal du læse og forstå kapitlet om sikkerhed.

Før produktet anvendes, skal du sørge for, at frekvensen og spændingen vist på typeskiltet er den samme som netspændingen.

1. Sørg for, at hovedafbryderen er i position "0". (Fig. 10)
2. Kontrollér, om de korrekte filtre sidder rigtigt i produktet.
3. Sæt slangen i indsugningen på forsiden af produktet. Skub slangen frem, indtil den sidder fast i indsugningen. (Fig. 16)
4. Forbind de to forlængerrør med håndtaget. Drej forlængerrørene for at sikre, at de sidder korrekt på plads.
5. Fastgør et mundstykke til forlængerrøret. Vælg mundstykket efter hvilken type materiale, der skal rengøres.
6. Slut stikket til stikkontakten.
7. Flyt hovedafbryderen til positionen "I" for at starte produktet. (Fig. 17)

1. Flyt hovedafbryderen til positionen "0" for at stoppe produktet.
2. Tag stikket ud af stikkontakten. (Fig. 10)

Sådan bruges blæserfunktionen

1. Sæt slangen i åbningen på bagsiden af produktet. (Fig. 21)
2. Slut stikket til stikkontakten.
3. Flyt hovedafbryderen til positionen "l". (Fig. 17)
4. Juster blæsereffekten på håndtaget eller hovedafbryderen*. *Kun på nogle modeller. (Fig. 22)

Sådan bruges elværktøjsstikket\*

*Kun på nogle modeller.

BEMÆRK: Følg brugsvejledningen og sikkerhedsanvisninger for apparater tilsluttet elværktøjsstikket.

Bemærk: Det maksimale strømforbrug på det tilsluttede værktøj beskrives i afsnit Tekniske data på side 66.

1. Sørg for, at kontakten på elværktøjet er i position "0". (Fig. 23)
2. Fjern håndtaget fra slangen. Tryk på klapperne på enden af slangen (A), og træk håndtaget (B) ud. (Fig. 24)
3. Tilslut elværktøjsadapteren. (Fig. 25)
4. Indstil sugestyrken på elværktøjsadapteren eller på hovedafbryderen*. *Kun på nogle modeller. (Fig. 26)
5. Slut slangen til indsugningen på produktet og på elværktøjet. Slut kablet fra elværktøjet til den elektriske tilslutning på produktet. (Fig. 27)
6. Sørg for, at kontakten på elværktøjet er i position "0". (Fig. 23)
7. Drej hovedafbryderen på produktet til elværktøjspositionen (A).
8. Sæt kontakten for elværktøjet til "I" (B). (Fig. 28)

Bemærk: Du kan starte og stoppe produktet med hovedafbryderen på produktet (A) eller på elværktøjet (B).

Sådan rengøres væsker

Bemærk: Dette produkt har et flydersystem, der stopper luftstrømmen gennem produktet, når den maksimale væskestand nås.

BEMÆRK: Rengør ikke væske uden flydersystemet.

1. Sørg for, at filteret og filterspændingen (flydersystemer) er i position, se Sådan udskiftes filteret på side 65. Fjern filterposen, hvis den er isat.
2. Brug gulvmundstykket til rengøring af væsker.
3. Når det maksimale væskeniveau nås, kan en mærkbar ændring af motoren høres. Sugestyrken mindskes.
4. Stop produktet, se Sådan standses produktet på side 63.
5. Tøm støvbeholderen, se Sådan tømmes støvbeholderen efter opsamling af væsker på side 64.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du læse og forstå kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produktet kræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommende oplyse om nærmeste serviceværksted.

Se for at få mere detaljerede oplysninger.

Regelmæssig vedligeholdelse og eftersyn

• Regelmæssig vedligeholdelse og inspektion af produktet skal udføres af kvalificeret personale i henhold til relateret lovgivning og regler.
• Elektriske test af jordforbindelse, isolationsmodstand, og tilstanden på den fleksible ledning skal udføres regelmæssigt.
• Hvis en defekt opdages, skal produktet tages ud af brug og repareres af en godkendt servicetekniker.

Vedligeholdelse af Støvklasse L-produkter

Nedenstående gælder for Støvklasse L-produkter, WDC 325L.

• Bær beskyttelsestøj.

- Rengør vedligeholdelsesområdet, så ingen skadelige materialer kan komme ud i andre områder.

Sådan tømmes støvbeholderen efter opsamling af væsker

1. Stop produktet, se Sådan standses produktet på side 63.
2. Frakobl slangen fra indsugningen ved at trække slangen ud.

3. Lås hægterne op og løft motorenheden op. (Fig. 8)

4. Tøm støvbeholderen ved at vippe den bagud og hælde væsken ud i et gulvafløb. * Kun håndtag på nogle modeller. (Fig. 29)

BEMÆRK: Tøm og rengør altid støvbeholderen og flydersystemet efter rengøring af væske. Undlad at opsuge væske uden flydersystemet og filtret i produktet.

1. Sæt motorenheden på støvbeholderen, og lås hægterne. (Fig. 12)

Sådan tømmes støvbeholderen efter opsamling af tørt materiale

1. Stop produktet, se Sådan standses produktet på side 63.
2. Lås hægterne op og løft motorenheden op. (Fig. 8)
3. Kontrollér, om filterposen er fuld.
4. Fjern filterposen, hvis den er fuld.

BEMÆRK: Undlad at opsuge tørt materiale uden filtret og filterposen på plads.

1. Isæt en ny filterpose, se Sådan monteres filterposen på side 62.

Bemærk: Produktets sugestyrke afhænger af målene på og kvaliteten af filteret og filterposen. Brug kun filter og filterposer fra Husqvarna.

1. Sæt motorenheden på støvbeholderen, og lås hægterne. (Fig. 12)

Sådan rengøres filteret, filterrensesystem

Dette produkt har et semiautomatisk filterrensesystem. Brug filterrensesystemet regelmæssigt, senest når rengøringsevnen ikke længere er tilstrækkelig. Regelmæssig brug af filterrensesystemet øger filtrets levetid.

1. Rengør filteret, når sugestyrken ikke længere er tilstrækkelig. (Fig. 30)
2. Sæt slangen i indsugningen foran på produktet. (Fig. 16)
3. Slut apparatet til stikkontakten.
4. Flyt hovedafbryderen til positionen "l". (Fig. 17)
5. Anbring håndtaget i hånden (A) for at foretage sugning i hånden.

6. Tryk på filterrenseknappen 3 gange med din hånd (B). (Fig. 31)

7. Hvis sugestyrken ikke er tilstrækkelig, skal du fjerne filteret, se Sådan udskiftes filteret på side 65.

8. Ryst, børst eller vask filteret for at rense det.
9. Lad filteret tørre.
10. Sæt filteret i, se Sådan monteres filterposen på side 62

Sådan rengøres produktet udvendigt

1. Stop produktet, se Sådan standses produktet på side 63.

2. Rengør produktet med en tør klud og en lille mængde spraypudsemiddel.

Sådan udskiftes filteret

Produktet er beregnet til kontinuerligt tungt arbejde. Afhængigt af antallet af driftstimer skal filteret udskiftes.

1. Stop produktet, se Sådan standses produktet på side 63.

2. Lås hægterne op og løft motorenheden op. (Fig. 8)

3. Drej filterspændingen (A) mod uret, og træk den ud. Træk filteret ud (B). (Fig. 32)

4. Indsæt et nyt filter (A). Monter filterspændingen (B), og drej den med uret. (Fig. 33)

5. Sørg for, at filteret og filterspændingen er på plads. (Fig. 34)

6. Sæt motorenheden på støvbeholderen, og lås hægterne. (Fig. 12)

Sådan udskiftes filterposen

1. Stop produktet, se Sådan standses produktet på side 63.
2. Lås hægterne op og løft motorenheden op. (Fig. 8)
3. Kontrollér, om filterposen er fuld. Fjern filterposen, hvis den er fuld.
4. Træk papdelen på den gamle filterpose væk fra indsugningen.
5. Løft filterposen (A) op, og bortskaf den.
6. Sæt den nye filterpose i støvbeholderen (B).
7. Fastgør papdelen af filterposen på indsugningen (C). Sørg for, at gummimembranen går forbi forhøjelsen på indsugningen. (Fig. 35)
8. Sæt motorenheden på støvbeholderen, og lås hægterne. (Fig. 12)

Transport, opbevaring og bortskaffelse

• Tag stikket ud af stikkontakten, när produktet ikke er i brug.
• Rul ledningen op, startende fra produktet.
• Brug kabelholderen til at fastgøre ledningen på motorenheden.
• Rul slangen op.
• Brug slangeholderen til at fastgøre slangen på motorenheden.

- Transport:

• Luk alle hægter på motorenheden.
• Vip ikke apparatet, hvis der er væske i støvbeholderen.
• Brug ikke en krankrog til at løfte produktet.

- Opbevaring:

- Opbevar produktet på et tørt og frostfrit sted.

Sådan genanvendes produktet

Følg disse trin for at gøre produktet uanvendeligt.

1. Tag stikket ud af stikkontakten.
2. Klip strømledningen.
3. Bortskaf ikke produktet som husholdningsaffald.

Bortskaffelse (i overensstemmelse med 2012/19/EF):

Produktet må ikke bortskaffes sammen med almindeligt husholdningsaffald. Det skal bortskaffes i henhold til lokale miljøbestemmelser.

Sørg for, at produktet bortskaffes på en lokal genbrugsstation.

(Fig. 5)

Tekniske data

Tekniske data

	EU/CH GB AU/N		NZ USA
	WDC 220 WDC 325L WDC 220 WDC 325L WDC 220 WDC 325L WDC 225
Spænding, V 220-240 220-240 220-240 220-240 220-240 220-240 220-240 110-120
Power P_iec , W 1000 1200	1000 1000	1000 1000 1000
Tilsluttet belastning for stik på apparat, W	-	2400/1100	-1900	-1300 -
Frekvens, Hz 50/60 50-60 50/60
Sikring, A 10 16/10 13 13	10 10 15
Beskyttelseskategori (fugtig, støv)	IPX4
Beskyttelsesklasse (elektrisk)	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)	I	II(Fig. 4)
Luftvolumenstrøm, l/min.	3600 3700	3600 3600	3600 3600 3600	200
Luftvolumenstrøm, cfm	127	130	127	127	127	127	113
Vakuum, mbar	210	235	210	210	210	210	210
Lydtryksniveau ved 1 m, EN 60704-1, dB(A) +/- 2	72
Vibration ISO 5349, m/s ^2 +/- 1	<1,5
Vægt, kg	7,5	8,5	7,5	8,5	7,5	8,5	7,5
Bredde, mm	377	376	377	376	377	376	377
Dybde, mm	385	392	385	392	385	392	392
Højde, mm	506	533	506	530	506	530	550

Beskrivelse Højtryksrenser
Varemærke Husqvarna
Type / model WDC 220, WDC 325L
Identifikation Serienumrene fra 2023 og fremefter

Regulativ Beskrivelse
2011/65/EU "om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr"
2006/42/EF "vedrørende maskiner"
2014/30/EU "vedrørende elektromagnetisk kompatibilitet"

og at følgende standarder og/eller tekniske specifikationer anvendes: EN 60335-1:2012/A11:2014/A13:2017/A15:2021, EN 60335-2-69:2012, EN 55014-1:2017/A11:2020, EN 55014-2:1997+A1:2001+A2:2008, EN 61000-3-2 :2014, EN 61000-3-3:2013, EN IEC 63000:2018.

Vedr. oplysninger om støjemission, se Tekniske data på side 66. Huskvarna, 2024-02-14

$$ \Delta \cdot \mathrm {d u} $$

Claes Losdal, udviklingschef/haveprodukter, Husqvarna Ansvarlig for teknisk dokumentation

Vi er ikke ansvarlige for skader på produktet vårt hvis:

- Bruk ikke apparatet dersom ledningen eller støpselet er skadet. Hold i støpselet, ikke ledningen, när du skal ta ut kontakten fra. Ikke hold i støpselet eller produktet med väte hender. Tilbakestill alle kontrollene för du kobler fra.

- Ikke løft produktet etter ledningen. Ikke bruk ledningen som et håndtak. Ikke lukken dør på ledningen eller trekk ledningen rundt skarpe kanter eller hjørner. Ikke

kjør produktet over ledningen. Hold ledningen unna varme overflater.

• Bruk produktet til å rengjøre tørt, ikke-brennbart støv og væsker, farlig støv der OEL ^1) -verdien > 1 mg/m ^3 . Støvklasse L (IEC 60335-2-69). Støvet i denne støvklassen har OEL ^1) -verdier > 1 mg/m ^3 .
• Produkter merket med støvklasse L har et

føre til alvorlige eller livstruende skader.

• Før du kobler til et apparat, må produktet og apparatet som skal kobles til, alltid være avslått.
  • Les bruksanvisningen til apparatet som skal kobles til,

Slik tømmer du støvbeholderen

ADVARSEL: Les og forstå kapittelet om sikkerhet før du monterer produktet.

Før installasjon

Slik fester du tilbehøret

1. Plasser tilbehøret på riktig sted, slik at det enkelt kan nås. (Fig. 13)

2. Fest verktøykassen på baksiden av produktet. (Fig. 14)

3. Fest kabelholderen og slangen på baksiden av produktet. (Fig. 15)

Slik monterer du rørholderen

Slik starter du produktet

Slik stopper du produktet

• Lukk alle klemmene på motorenheten.
• Du må ikke vippe produktet hvis det finnes væske i støvbeholderen.
• Ikke bruk en krankrok til å løfte produktet.

- Oppbevaring:

Slik resirkulerer du produktet

fullstendig overholder følgende EU-direktiver og -forskrifter:

Symboler på produkten
