CDM1124 - Visseuse Ferm - Notice d'utilisation et mode d'emploi gratuit

Marque	Ferm
Modèle	CDM1124
Catégorie	Visseuse
Type	Visseuse sans fil
Tension batterie	3,6 V
Capacité batterie	1,3 Ah
Type de batterie	Li-ion
Temps de charge	3 à 5 heures
Chargeur	Entrée 100-240 V~ 50-60 Hz, sortie 6 V DC 400 mA
Vitesse à vide	200 tr/min
Capacité du mandrin	1/4 pouce hexagonal (6,35 mm)
Niveau de pression acoustique	58,67 dB(A)
Niveau de puissance acoustique	69,67 dB(A)
Vibrations (vissage)	0,361 m/s²
Poids (estimé)	Environ 0,4 kg
Dimensions (estimées)	Environ 20 x 5 x 5 cm
Fonctions principales	Vissage et dévissage, verrouillage d'axe, indicateur de charge LED, lampe de travail, protection contre les surcharges
Sécurité	Double isolation (classe II), arrêt automatique en cas de surcharge
Entretien et nettoyage	Nettoyer avec un chiffon doux légèrement humide. Ne pas utiliser de solvants.
Pièces détachées et réparabilité	Embouts de vissage et chargeur disponibles. Réparation par un professionnel qualifié.
Garantie	Certificat de garantie fourni séparément
Informations générales	Marque Ferm, modèle CDM1124, visseuse sans fil pour visser et dévisser des vis.

FOIRE AUX QUESTIONS - CDM1124 Ferm

Comment charger la visseuse Ferm CDM1124 ?

Branchez le petit connecteur du chargeur dans la prise de charge de la visseuse, puis branchez le chargeur sur une prise secteur. L'indicateur LED devient rouge pendant la charge et rouge+vert une fois la charge terminée. Le temps de charge est de 3 à 5 heures.

Comment changer le sens de rotation ?

Utilisez le commutateur de sens de rotation situé au-dessus de l'interrupteur. Positionnez-le sur ◀ pour visser ou sur → pour dévisser. La position centrale verrouille l'interrupteur.

Comment insérer un embout de vissage ?

Le porte-embouts accepte les embouts à queue hexagonale de 1/4 pouce. Insérez simplement l'embout dans le porte-embouts ; il est maintenu par un aimant. Pour le retirer, tirez-le.

Que signifie l'indicateur LED sur la visseuse ?

L'indicateur de charge est situé près de la prise de charge. Rouge : batterie en charge. Rouge+Vert : charge terminée, batterie pleine.

Comment utiliser le verrouillage d'axe ?

La visseuse est équipée d'un verrouillage automatique de l'axe. Lorsque l'interrupteur marche/arrêt n'est pas actionné, le porte-embouts est verrouillé, permettant d'utiliser la visseuse comme un tournevis manuel, même si la batterie est vide.

Quelle est la protection contre les surcharges ?

La visseuse dispose d'une protection électronique contre les surcharges. En cas de surcharge, elle s'arrête automatiquement. Attendez au moins 5 secondes pour que la protection se réarme avant de réutiliser l'outil.

La visseuse est-elle adaptée pour un usage intensif ?

Cette visseuse sans fil est conçue pour des travaux de vissage et dévissage occasionnels. Pour un usage intensif, nous recommandons une perceuse-visseuse plus puissante.

Comment nettoyer la visseuse ?

Avant le nettoyage, éteignez et débranchez la batterie. Nettoyez le boîtier avec un chiffon doux, légèrement humide si nécessaire. N'utilisez pas de produits agressifs comme l'essence ou l'alcool.

Quels accessoires sont fournis avec la visseuse ?

La visseuse est livrée avec un chargeur secteur et un embout de vissage. Des embouts supplémentaires sont disponibles séparément.

Puis-je utiliser la visseuse sous la pluie ?

Non, la visseuse Ferm CDM1124 n'est pas conçue pour une utilisation sous la pluie. Elle est destinée à un usage intérieur uniquement. Le symbole 'ne pas utiliser sous la pluie' est présent sur l'appareil.

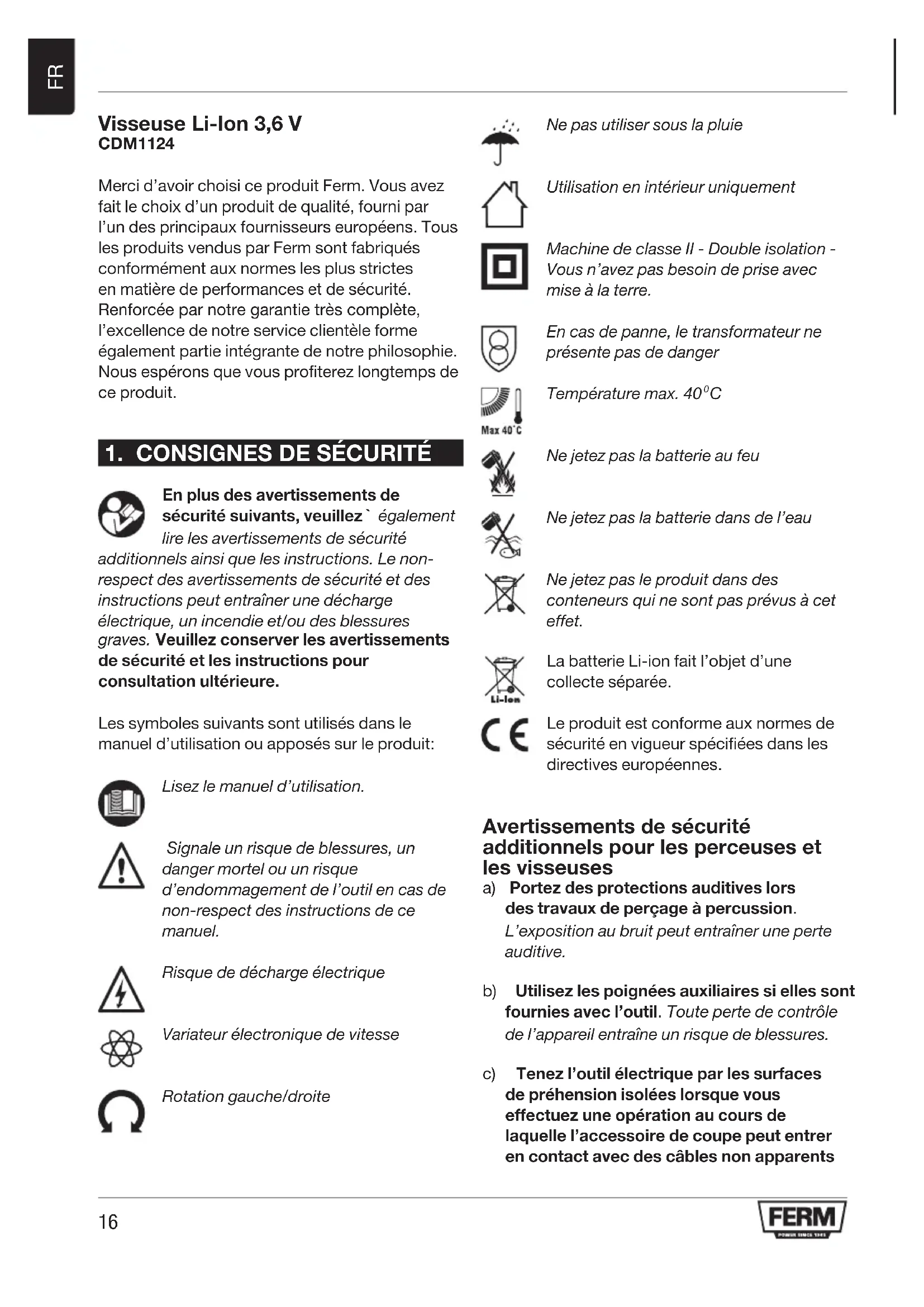

MODE D'EMPLOI CDM1124 Ferm

Merci d'avoir choisi ce produit Ferm. Vous avez fait le choix d'un produit de qualité, fourni par l'un des principaux fournisseurs européens. Tous les produits vendus par Ferm sont fabriqués conformément aux normes les plus strictes en matière de performances et de sécurité. Renforcée par notre garantie très complète, l'excellence de notre service clientèle forme également partie intégrante de notre philosophie. Nous espérons que vous profiterez longtemps de ce produit.

1. CONSIGNES DE SÉCURITÉ

En plus des avertissements de sécurité suivants, veuillez ` également lire les avertissements de sécurité additionnels ainsi que les instructions. Le non-respect des avertissements de sécurité et des instructions peut entraîner une décharge électrique, un incendie et/ou des blessures graves. Veuillez conserver les avertissements de sécurité et les instructions pour consultation ultérieure.

Les symboles suivants sont utilisés dans le manuel d'utilisation ou apposés sur le produit:

Lisez le manuel d'utilisation.

Signale un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas de non-respect des instructions de ce manuel.

Risque de décharge électrique

Variateur électronique de vitesse

Rotation gauche/droite

Ne pas utiliser sous la pluie

Utilisation en intérieur uniquement

Machine de classe II - Double isolation - Vous n'avez pas besoin de prise avec mise à la terre.

En cas de panne, le transformateur ne présente pas de danger

Température max. 40°C

Ne jetez pas la batterie au feu

Ne jetez pas la batterie dans de l'eau

Ne jetez pas le produit dans des conteneurs qui ne sont pas prévus à cet effet.

La batterie Li-ion fait l'objet d'une collecte séparée.

Le produit est conforme aux normes de sécurité en vigueur spécifiées dans les directives européennes.

Avertissements de sécurité additionnels pour les perceuses et les visseuses

a) Portez des protections auditives lors des travaux de perçage à percussion.
L'exposition au bruit peut entraîner une perte auditive.
b) Utilisez les poignées auxiliaires si elles sont fournies avec l'outil. Toute perte de contrôle de l'appareil entraîne un risque de blessures.
c) Tenez l'outil électrique par les surfaces de préhension isolées lorsque vous effectuez une opération au cours de laquelle l'accessoire de coupe peut entrer en contact avec des câbles non apparents

ou le cordon d'alimentation de l'outil. Tout contact de l'accessoire de coupe avec un fil «sous tension» peut conduire l'électricité aux pièces métalliques exposées de l'outil et exposer l'utilisateur à une décharge électrique.

Utilisation et entretien de la batterie de l'outil

a) Rechargez uniquement avec le chargeur spécifié par le fabricant. Un chargeur qui convient à un type de batterie peut entraîner un risque d'incendie lorsqu'il est utilisé avec une autre batterie.
b) Utilisez toujours les outils électriques uniquement avec les batteries spécifiées. L'utilisation d'une autre batterie peut entraîner un risque de blessures et d'incendie.
c) Lorsque la batterie n'est pas utilisée, veuillez la tenir à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits objets métalliques susceptibles d'établir une connexion entre les deux bornes. Court-circuiter les bornes de la batterie peut provoquer des brûlures ou un incendie.
d) Dans des conditions anormales d'utilisation, un liquide peut sortir de la batterie. Évitez tout contact. En cas de contact accidentel, rincez abondamment à l'eau. Si le liquide entre en contact avec les yeux, consultez également un médecin. Le liquide qui sort de la batterie peut provoquer des irritations ou des brûlures.

Entretien

a) L'entretien de votre outil électrique doit être confié à un réparateur qualifié qui utilise uniquement des pièces de rechange identiques aux pièces d'origine. Cela permet d'assurer la sécurité de l'outil électrique.

Pour le chargeur Utilisation prévue

Chargez uniquement à l'aide de la batterie Li-ion rechargeable 3,6 V max. 1,3 Ah. Tout autre type de batterie est susceptible d'éclater et de provoquer des blessures et des dommages matériels.

a) L'appareil n'est pas destiné à être utilisé par des personnes (notamment des enfants) souffrant de déficiencies physiques, sensorielles ou mentales, ou par des personnes inexpérimentées ou non formées. Toute utilisation doit se faire sous la surveillance d'une personne responsable et avec les instructions appropriées.
b) Même sous surveillance, les enfants ne doivent pas jouer avec l'appareil.
c) Ne rechargez pas les batteries non rechargeables!
d) Veuillez effectuer la recharge des batteries dans un endroit bien ventilé!

Risques résiduels

Même lorsque l'outil électrique est utilisé conformément aux instructions, il n'est pas possible d'éliminer tous les facteurs de risque résiduel. Les dangers suivants peuvent survenir en raison de la conception de l'outil électrique:

a) Problèmes de santé liés aux vibrations lorsque l'outil est utilisé sur une longue période ou n'est pas manipulé ou entretenu de manière adéquate.
b) Blessures et dommages matériels occasionnés par l'éjection soudaine d'accessoires cassés.

Avertissement! Lorsqu'il fonctionne, cet outil électrique génère un champ électromagnétique. Dans certaines circonstances, ce champ électromagnétique peut interférer avec des implants médicaux actifs ou non. Pour réduire le risque de blessures graves ou mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin et le fabricant de l'implant avant d'utiliser cet outil électrique.

2. INFORMATIONS RELATIVES À LA MACHINE

Utilisation prévue

Cette visseuse est conçue pour visser et dévisser des vis

Spécifications techniques

N° de modèle CDM1124
Chargeur CDA1089
Entrée du chargeur 100-240 V~ 50-60 Hz 9W
Sortie du chargeur 6V DC, 400mA
Temps de charge de la batterie 3-5 heures
Capacité du mandrin 1⁄4” hexagonal
Vitesse à vide 200/min
Niveau de pression acoustique L_PA	58,67 dB(A) K= 3 dB(A)
Niveau d'intensité acoustique L_WA	69,67 dB(A), K= 3 dB(A)
Vibrations du système main-bras a_h (vissage sans percussion)	0,361 m/s2K=1,5 m/s2

Niveau de vibrations

Le niveau des vibrations émises, indiqué dans ce manuel, a été mesuré conformément à la procédure décrite par la norme EN60745. Il peut être utilisé pour comparer deux outils ou pour réaliser une estimation préalable de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications ou avec des accessoires différents ou mal entretenus peut considérablement augmenter le niveau d'exposition.
• La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en vous échauffant les mains et en organisant vos rythmes de travail.

Description

Les numéros dans le texte se rapportent aux schémas des pages 2-3.

Fig. A

1. Machine
2. Prise de charge
3. Indicateur de charge
4. Porte-embouts
5. Commutateur de sens de rotation
6. Interrupteur marche/arrêt
7. Lampe de travail
8. Adaptateur de chargeur
9. Embout de vissage

3. FONCTIONNEMENT

La machine doit être chargée avant la première utilisation.

Recharge de la machine

• Branchez la petite fiche du câble (8A) dans la prise de charge de la machine (2).
• Branchez le chargeur dans une prise électrique et patientez. L'indicateur à LED sur la machine (3) s'allume et indique l'état de charge.

Indicateur de charge (3)

Fig. A

La machine possède un indicateur de charge (3) qui indique l'état du processus de charge:

Couleur de l’indicateur à LED	État
Rouge	Batterie en cours de charge
Rouge+Vert	Charge de la batterie terminée, batterie complètement chargée

- Il faut compter jusqu'à 3 à 5 heures pour recharger complètement la batterie.

Montage et démontage des forets ou des embouts de vissage

Fig. B

Le porte-embouts (4) de la machine est adapté pour des forets et des embouts de vissage avec un arbre standard 14 pouce hexagonal. Pour monter un embout de vissage:

- Insérez l'embout de vissage (10) dans le porte-

embout (4) de la machine, il est maintenu par un aimant.

- Pour retirer l'embout de vissage, il suffit de le tirer hors du porte-embout.

Changement du sens de rotation

Fig. A

• Réglez le commutateur de sens de rotation (5) sur la position “◀” pour le vissage ou le perçage.
• Réglez le commutateur de sens de rotation (5) sur la position “→” pour le dévissage.

Mise en marche et arrêt de la machine

Fig. A

• Appuyez sur l'interrupteur marche/arrêt (6) pour activer la machine.
• Relâchez l'interrupteur marche/arrêt (6) pour arrêter la machine.
• Déplacez le commutateur de sens de rotation (5) sur la position du milieu pour verrouiller le mouvement de l'interrupteur marche/arrêt. Dans cette position, il ne peut pas être activé.

La machine est dotée d'une fonction électronique de protection contre les surcharges. Lorsque la machine est en surcharge, elle s'arrête automatiquement. Lorsque cela se produit, veuillez attendre au moins 5 secondes la fin du réarmement de la protection anti-surcharge.

Fonction de verrouillage de l'axe

Fig. C

La machine est équipée d'une fonction de verrouillage automatique de l'axe. Lorsque l'interrupteur marche/arrêt (6) n'est pas actionné, la rotation du porte-embout (4) est verrouillée. Il est désormais possible d'utiliser la visseuse (même lorsque la batterie est vide) comme un outil manuel.

4. ENTRETIEN

Avant le nettoyage et l'entretien, mettez toujours la machine hors tension et retirez la batterie de la machine.

Nettoyez le corps de la machine régulièrement au moyen d'un chiffon doux, de préférence après chaque utilisation. Vérifiez que les ouvertures d'aération ne sont pas obstruées ni sales. Utilisez un chiffon doux légèrement humidifié avec de la mousse de savon pour nettoyer les taches persistantes. N'utilisez pas de produits de nettoyage tels que l'essence, l'alcool, l'ammoniac, etc. ; ces produits peuvent endommager les parties synthétiques.

GARANTIE

Les conditions de garantie sont disponibles dans le certificat de garantie fourni séparément.

ENVIRONNEMENT

Les équipements électroniques ou électriques défectueux ou destinés à être mis au rebut doivent être déposés aux

points de recyclage appropriés.

Uniquement pour les pays de l'UE

Ne jetez pas les outils électriques avec les déchets domestiques. Selon la Directive européenne 2012/19/CE relative aux déchets d'équipements électriques et électroniques et sa mise en œuvre dans le droit national, les outils électriques hors d'usage doivent être collectés séparément et mis au rebut de manière écologique.

Le produit et le manuel d'utilisation sont sujets à modifications. Les spécifications peuvent changer sans préavis.
