Litiumjonskruvdragare 3.6V CDM1124 Tack för att du har köpt denna Fermprodukt. Genom att göra så har du nu en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som Ferm levererar till dig tillverkas enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi tillhandahåller vi också utmärkt kundtjänst som täcks av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år framöver.

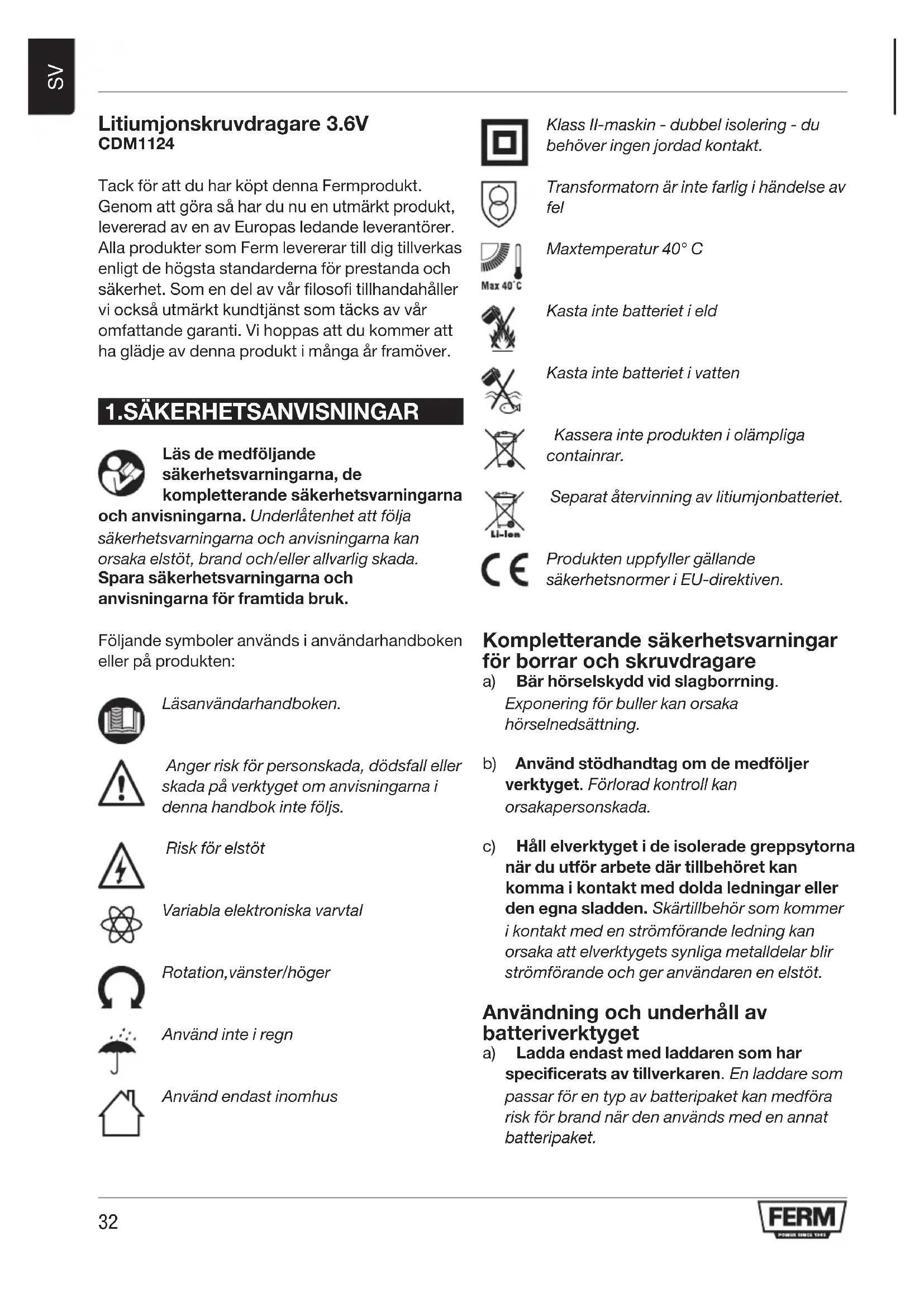

1. SÄKERHETSANVISNINGAR

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt Variabla elektroniska varvtal Rotation, vänster/höger Använd inte i regn Använd endast inomhus Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Transformatorn är inte farlig i händelse av fel Maxtemperatur 40° C Kasta inte batteriet i eld Kasta inte batteriet i vatten Kassera inte produkten i olämpliga containrar. Separat återvinning av litiumjonbatteriet. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Kompletterande säkerhetsvarningar för borrar och skruvdragare a) Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsakapersonskada. c) Håll elverktyget i de isolerade greppsytorna när du utför arbete där tillbehöret kan komma i kontakt med dolda ledningar eller den egna sladden. Skärtillbehör som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Användning och underhåll av batteriverktyget a) Ladda endast med laddaren som har specificerats av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteripaket.33

b) Använd endast elverktyget med specifikt utformade batteripaket. Användning av andra batteripaket kan skapa en risk för skada och brand. c) När batteripaketet inte används, håll det borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan upprätta en anslutning från en terminal till en annan. Kortslutning av batteriets terminaler kan leda till brännskada eller brand. d) Vid felaktig användning kan vätska komma ut från batteriet. Undvik kontakt. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. Service a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. För laddaren Avsedd användning Ladda endast uppladdningsbara batterier med litiumjonteknik, 3,6V max. 1,3 Ah. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras b) Barn som övervakas får inte leka med apparaten c) Ladda inte batterier som inte är uppladdningsbara! d) Batterierna måste placeras i ett väl ventilerat område under laddning! Restrisker Även när verktyget används enligt föreskrifterna är det inte möjligt att undanröja alla restriskfaktorer. Följande faror kan uppkomma i samband med elverktygets konstruktion och utformning: a) Hälsodefekter till följd av vibrationer om elverktyget används över längre tid eller inte hanteras på rätt sätt eller underhålls ordentligt. b) Skador på personer och egendom till följd av trasiga tillbehör som plötsligt går sönder. Varning! Elverktyget producerar ett elektromagnetiskt fält när det används. Detta fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att minska risken för allvarlig eller dödlig skada rekommenderar vi att personer med medicinska implantat rådgör med sin läkare och det medicinska implantatets tillverkare innan de använder detta elverktyg. Byte av strömkontakt (endast laddarkontakter för Storbritannien) Om den gjutna 3-stiftskontakten som medföljer enheten skadas och behöver bytas är det viktigt att den förstörs på rätt sätt och byts mot en godkänd BS1363/5A-säkringskontakt och att följande kabeldragningsanvisningar följs. Ledningarna i strömkabeln är färgkodade enligt följande:

• brun strömförande Gör så här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarkeringarna som identifierar terminalerna i kontakten:

• Ledningensomärblåfärgadmåsteanslutastill terminalen som är markerad med bokstaven N eller som är svartfärgad.

• Ledningensomärbrunfärgadmåsteanslutas till terminalen som är markerad med bokstaven L eller som är rödfärgad.34

Avsedd användning Skruvdragaren är avsedd för åtdragning och lossning av skruvar. Tekniska specifikationer Modellnr CDM1124 Laddare CDA1089 Laddarens inspänning 100-240V~ 50-60Hz 9W Laddarens utspänning 6V DC, 400mA Batteriuppladdningstid 3-5 timmar Chuckkapacitet ¼” hex Varvtal utan belastning 200/min Ljudtrycknivå L
