BRUKSANVISNING CDM1132 Ferm

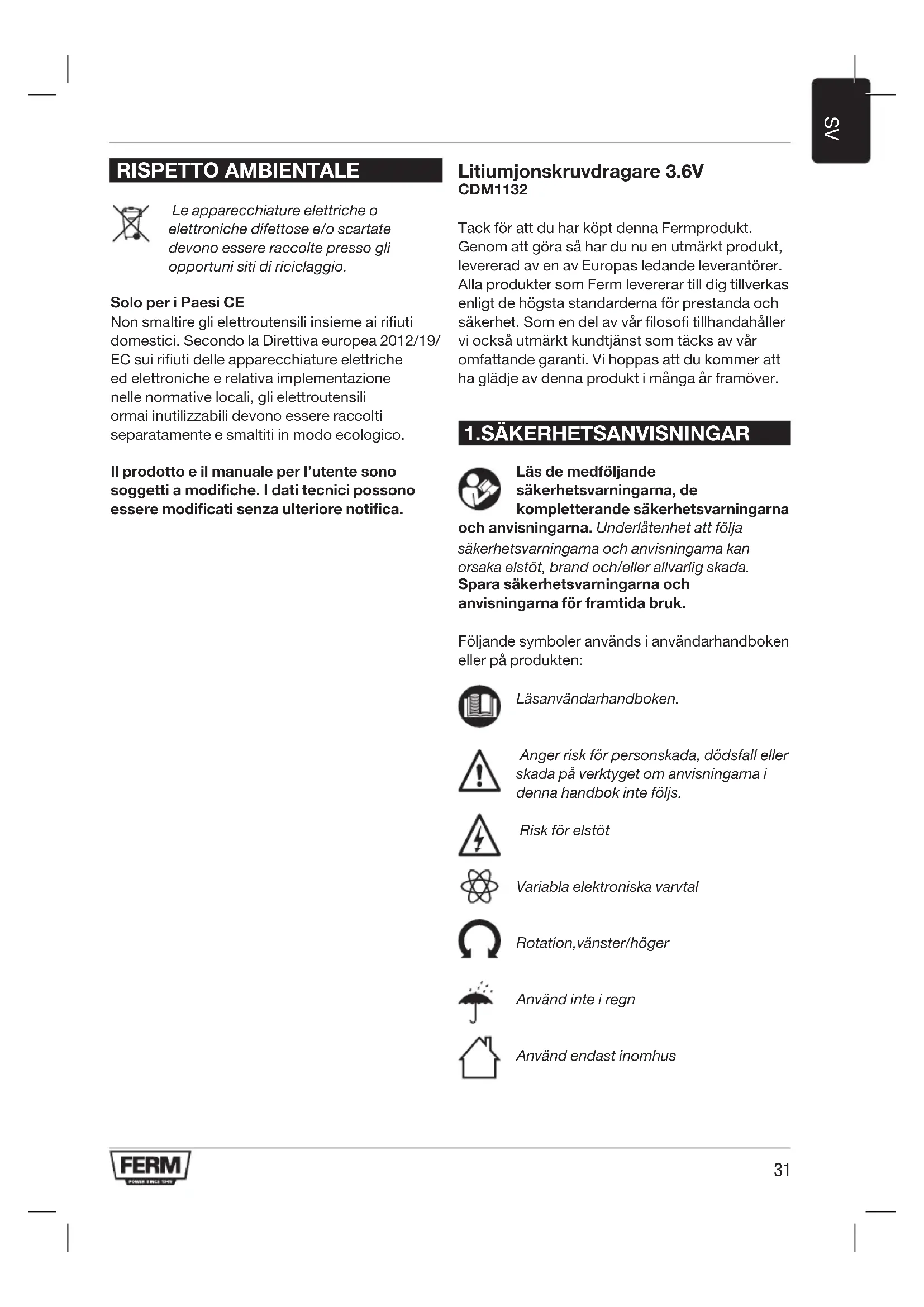

Läs de medföljande säkerhetsvarningarna, de kompletterande säkerhetsvarningarna och anvisningarna. Underlåtenhet att följa säkerhetsvarningarna och anvisningarna kan orsaka elstöt, brand och/eller allvarlig skada. Spara säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i användarhandboken eller på produkten: Läs användarhandboken. Anger risk för personskada, dödsfall eller skada på verktyget om anvisningarna i denna handbok inte följs. Risk för elstöt Variabla elektroniska varvtal Rotation, vänster/höger Använd inte i regn Använd endast inomhus32

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt. Transformatorn är inte farlig i händelse av fel Maxtemperatur 40° C Kasta inte batteriet i eld Kasta inte batteriet i vatten Kassera inte produkten i olämpliga containrar. Separat återvinning av litiumjonbatteriet. Produkten uppfyller gällande säkerhetsnormer i EU-direktiven. Kompletterande säkerhetsvarningar för borrar och skruvdragare a) Bär hörselskydd vid slagborrning. Exponering för buller kan orsaka hörselnedsättning. b) Använd stödhandtag om de medföljer verktyget. Förlorad kontroll kan orsakapersonskada. c) Håll elverktyget i de isolerade greppytorna när du utför arbete där fästelementet kan komma i kontakt med dolda ledningar. Fästelement som kommer i kontakt med en strömförande ledning kan orsaka att elverktygets synliga metalldelar blir strömförande och ger användaren en elstöt. Användning och underhåll av batteriverktyget a) Ladda endast med laddaren som har specificerats av tillverkaren. En laddare som passar för en typ av batteripaket kan medföra risk för brand när den används med en annat batteripaket. b) Använd endast elverktyget med specifikt utformade batteripaket. Användning av andra batteripaket kan skapa en risk för skada och brand. c) När batteripaketet inte används, håll det borta från andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan upprätta en anslutning från en terminal till en annan. Kortslutning av batteriets terminaler kan leda till brännskada eller brand. d) Vid felaktig användning kan vätska komma ut från batteriet. Undvik kontakt. Spola med vatten vid oavsiktlig kontakt. Sök läkarhjälp om vätskan kommer i kontakt med ögon. Vätska som kommer ut från batteriet kan orsaka irritation eller brännskada. e) Integrerade batterier kan endast tas bort för avyttring av kvalificerad personal. Service a) Låt ditt elverktyg servas av en kvalificerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. För laddaren Avsedd användning Ladda endast uppladdningsbara batterier med litiumjonteknik, 3,6V max. 1,3 Ah. Andra typer av batterier kan explodera och orsaka personskada och skada. a) Apparaten får inte användas av personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller brist på erfarenhet och kunskap, såvida de inte övervakas eller instrueras b) Barn som övervakas får inte leka med apparaten c) Ladda inte batterier som inte är uppladdningsbara! d) Batterierna måste placeras i ett väl ventilerat område under laddning! Restrisker Även när verktyget används enligt föreskrifterna är det inte möjligt att undanröja alla restriskfaktorer. Följande faror kan33

uppkomma i samband med elverktygets konstruktion och utformning: a) Hälsodefekter till följd av vibrationer om elverktyget används över längre tid eller inte hanteras på rätt sätt eller underhålls ordentligt. b) Skador på personer och egendom till följd av trasiga tillbehör som plötsligt går sönder. Varning! Elverktyget producerar ett elektromagnetiskt fält när det används. Detta fält kan under vissa omständigheter störa aktiva eller passiva medicinska implantat. För att minska risken för allvarlig eller dödlig skada rekommenderar vi att personer med medicinska implantat rådgör med sin läkare och det medicinska implantatets tillverkare innan de använder detta elverktyg.

2. MASKININFORMATION

Avsedd användning Skruvdragaren är avsedd för åtdragning och lossning av skruvar. Tekniska specifikationer Modellnr CDM1132 Laddare CDA1102 Laddarens inspänning 100-240V~ 50-60Hz Laddarens utspänning 5V DC 0.5A Batteriuppladdningstid 3-5 timmar Uppladdningsbar battericell 3,6V Li-ion 1300mAh Chuckkapacitet ¼” hex Varvtal utan belastning 230/min Ljudtrycknivå L

(skruvdragning utan påverkan) 0,361 m/s

Vibrationsnivå Vibrationsutsläppsnivån som anges i denna bruksanvisning har uppmätts i enlighet med ett standardiserat test i EN62841, som kan användas för att jämföra verktyg med varandra och som en preliminär bedömning av exponering för vibrationer när du använder verktyget för angivna arbeten.

• Användning av verktyget för andra tillämpningar, eller med olika eller dåligt underhållna tillbehör kan avsevärt öka exponeringsnivån.

• De gånger då verktyget stängs av eller är på men egentligen inte används kan minska exponeringsnivån betydligt. Skydda dig mot effekterna av vibrationer genom att underhålla verktyget och dess tillbehör, hålla händerna varma och organisera ditt arbetsmönster. Beskrivning Siffrorna i texten hänvisar till diagrammen på sidorna 2-3 Fig. A

3. Laddningsindikeringslampa

Batteriet måste laddas innan det används för första gången. Laddning av maskinen

• Koppla in den lilla kabelkontakten (8A) i maskinens laddningsuttag (2).

• Koppla in laddaren i ett eluttag och vänta en stund. Maskinens LED-indikering (3) kommer att lysa och visa laddningsstatusen. Laddningsindikeringslampa (3) Fig. A Maskinen har en laddningsindikeringslampa (3) som indikerar laddningsprocessens status: LED Status Blinkning Batteriladdning pågår Kontinuerlig Batteriladdning slutförd, batteri fulladdat

• Det kan ta upp till 3 - 5 timmar att fulladda batteriet.34

Montering och borttagning av borrar eller skruvbits Fig. B Maskinens bitshållare (4) är lämplig för borrar och skruvbits med standard ¼-tums sexkantsskaft. För att montera en skruvbits:
