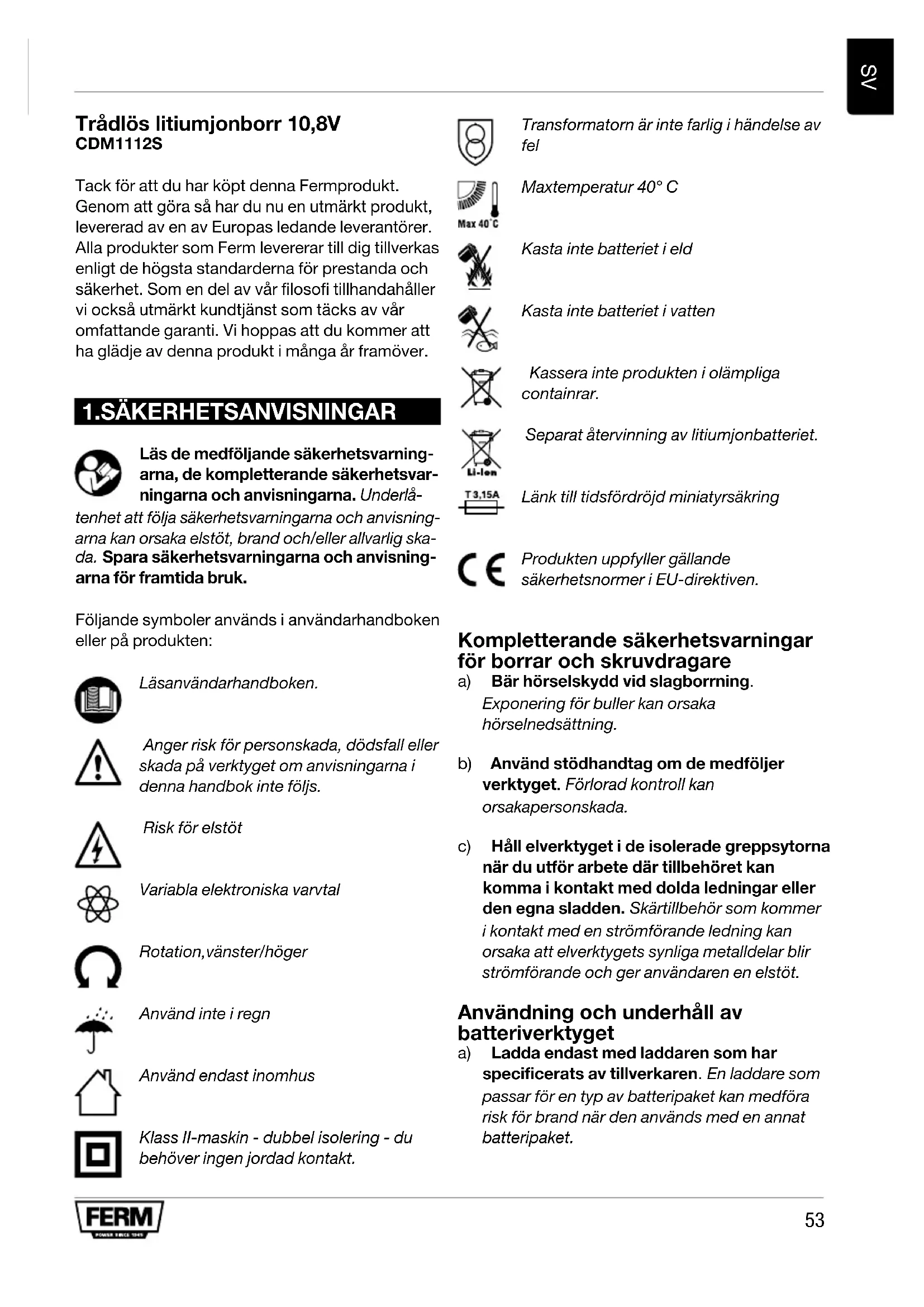

BRUKSANVISNING CDM1112S Ferm

Tack for att du har kocht denna Fermprodukt. Genom att gora sa har du nu en utmarkt produkt, levererad av en av Europas ledande leverantörer. Allaprodukter som Ferm levererar till dig tillverkas enligt de högsta standarderna for prestanda och sakerhet. Som en del av var filosofi tillhandahaller vi ocks utmarkt kundtjänst som tacks av var omfattande garanti. Vi hoppas att dukommen att ha glädje avenna produit i mga ar framover.

1.SÄKERHETSANVISNINGAR

Läs de medfoljande sakerhetsvarningarna, de kompleterande sakerhetsvarningarna och anvisiningarna. Underla

tenhet att folja sakerhetsvarningarna och anvisingarna kan orsaka elstot, brand och/eller allvarlig skada. Spara sakerhetsvarningarna och anvisingarna for framtida bruk.

Följande symboler används i användarhandboken aller på Produkten:

Läsanvändarhandboken.

Anger risk for personskada, dödsfall aller skada på verktyget om anvisningarna ienna handbok inte följs.

Risk for elstot

Variabla elektroniska varvtil

Använd endast inomhus

Klass II-maskin - dubbel isolering - du behöver ingen jordad kontakt.

Transformatorn ar inte farlig i handelse av fel

Maxtemperatur 40^

Kasta inte batteriet i eld

Kasta inte batteriet i vatten

Kassera inte Produkten i olampliga containrar.

Lank till tidsforderodminiatyrsakring

Produkten uppfyller gallandesakerhetsnormer i EU-direktiven.

Komplettenderse sakerhetsvarningar for borrar och skruvdragare

a) Bär hörsksydd vid slagborrning. Exponering for buller kan orsaka horselnedsätting.
b) Använd stödhandtag om de medfoljer verktyget. Förlorad kontroll kan orsakapersonskada.
c) Hall elverktyget i de isolerade greppsytorna när du utfor arbete där tillbehöret kan komma i kontakt med dolda ledninger erder den egna sladden. Skärtillbehör somkommen i kontakt med en strömforande ledning kan orsaka att elverktygets synlga metalldelar blir strömforande och ger användaren en elstöt.

Användning och underhäll av batteriverktyget

a) Ladda endast med laddaren som har specificerats av tillverkaren. En laddare som passar for en typ av batteripaket kan medfora risk for brand nar den anvands med en annat batteripaket.

b) Använd endast elverktyget med speifickt utformade batteripaket. Användning av andra batteripaket kan skapa en risk För skada och brand.
c) När batteripaketet inte används, häll det borta frän andra metallföremål som gem, mynt, nycklar, spikar, skruvar eller andra små metallföremål som kan upprätta en anslutning frän en terminal till en annan. Kortslutning av batteriets terminaler kan leda till brännskada eller brand.
d) Vid felaktig använding kan vatska komma ut fran batteriet. Undvik kontakt. Spola med vatten vid oavsiktlig kontakt. Sök lakarhjalp om vatskankommen ikontakt med ögon.

a) Låt ditt elverktyg servas av en kvalificerad reparator och enbart med originalreservdeler. Detta sakerstaller att elverktygets sakerhet upprätthälls.

För laddaren

Avsedd användning

Ladda endast uppladdningsbara batterier med litiumjonteknik, 10,8V max. 1,5 Ah. Andra typer av batterier kan exploder a ch orsaka persorskada och skada.

a) Apparaten fär inte användas av personer (inklusive barn) med nedsatt fysisk eller mental fornåga eller brist på erfarenhet och kunskap, savida deinte övervakas eller instrueras
b) Barn som overvakas fär inte leka med apparaten
c) Ladda inte batterier som inte ar uppladdningsbara!
d) Batterierna mäste placeras i ett väl ventilerat område under laddning!

Restrisker

Även när verktyget används enlicht foreskrifterna ar det inte möjligt att undanröja alla restriskfaktorer. Foljande faror kan uppkomma i samband med elverktygets konstruktion och utformning:

a) Hälsodefeker till följd av vibrationer om elverktyget används over langre tid aller inte hanteras på rätt satt eller underhälls ordentligt.
b) Skador på personer och egendom till följd av trasiga tillbehör som plotsligt gär sönder.

Varning! Elverktyget producerar ett elektromagnetiskt falt när det används. Detta falt kan under vissa omständigheter störa aktiva aller passiva medicinska implantat. För att minska risiken for allvarlig aller dödlig skada rekommenderar vi att personer med medicinska implantat rädgör med sin lakare och det medicinska implantatets tillverkare innan de använder detta elverktyg.

Byte av strömsladd

Om en strömsladd ar skadad maste den bytas av tillverkaren, tillverkarens serviceombud aller liknande kvalificerad personal for att undvika fara.

Byte av strömkontakt (endast laddarkontakter for Storbritannien)

Om den gjutna 3-stiftskontakten som medfoljer enhanceskadas och behöver bytas ár det viktigt att den Förstörps på rätt satt och byts mot en godkänd BS1363/5A-säkringskontakt och att fällande kabeldragningsanvisningar foljs. Ledningarna i strömkabeln ár färgkodade,enlig fällande:

blaneutral
brunströmforande

Gör sā här eftersom färgerna på ledningarna i strömkabeln kanske inte motsvarar färgmarke-ringarna som identiferar terminalerna i kontakten:

• Ledningen som ar blaffargad maste anslutas till terminalen som ar markerad med bokstaven N eller som ar svartfargad.
• Ledningen som ar brunfargad maste anslutas till terminalen som ar markerad med bokstaven L eller som ar rodfargad.

2.MASKINFORMATION

Avsedd användning

Denna tradlosa borr ar avsedd for atdragning och lossning av skruvar somt bornning i tra, metall och plast.

Tekniska specificationer

Modellnr CDM1112S
Laddare CDA1079S
Laddarens inspänning 100-240 V~ 50/60 Hz max 1 A
Laddarens utspänning 12,6V d.c. 2 A
Uppladdningsbart	10,8 V = litiumjonbatteri
batteripaket	1,3 Ah
Batteriuppladdningsid 45 minuter
Chuckkapacitet 0,8 - 10 mm
Momentinställningar 20 + borrläge
Varvtilutan belastning
Position 1:	0-350/min
Position 2:	0-1200/min
Vikt (inkl. batteri) 1,02 kg
Ljudtrycknivå LPA	65,17 dB(A), K=3dB(A)
Ljudeffektnivå LwA	76,17 dB(A), K=3dB(A)
Hand-arm-vibration an (skruvdragning utan paverkan)	0,846 m/s2K=1,5 m/s2
Hand-arm-vibration anD (borrning i metall)	1,739 m/s2K=1,5 m/s2

Vibrationsniva

Vibrationsutsläppsniván som anges ienna bra克斯anvisning har uppmàtti enlighet med ett standardiserat test i EN 60745, som kan anvandas for att jämföra verktyg med varandra och som en preliminär bedömning av exponering für vibrationner nár du använder verktyget for angivna arbeten.

• Använding av verktyget für andra tillampningar, eller med olika eller)dalgit underhällna tillbehör kan avsevärt öka exponeringsnivån.
• De ganger d'verktyget stangs av aller ar pa men eigentligen inte anvands kan minska exponeringsniv'an betydligt.

Skydda dig mot effekterna av vibrationer genom att underhalla verktyget och dess tillbehör, hälla händerna varma och organisera ditt arbetsmönster.

Beskrivning

Sifflorna i texten hänvisar till diagrammen pa sidorna 2-4

Fig. A

1. Maskin
2. Batteri
3. Upplåsningsknapp für batteriet
4. Laddningsindikering for batteriet
5. Laddare
6. LED-laddningsindikering
7. Chuck
8. Växelvaljare
9. Riktningsbrytare
10. Växelbrytare
11. Momentinställningsring
12. Arbetsljus
13. Balteshake

Lithiumjonteknik

Batterierna som medfoljerenna maskin ar litiumjonbatterier.

En fordel med litiumjonbatterier ar att det gär att marka hur effekten börjar ta slut tills batteriet nastan ar urladdat. Maskinen kan användas tills du börjar marka att borrens effekt tar slut. Batteriet ar nu urladdat och behöver laddas.

En annan fordel med litiumjonbatterier ar att de inte har nagon minneseffekt. Därfor kan de laddas nar som helst utan att brytas ner, oberoende av batteriets laddningstillstand.

3.ANVÄNDNING

Batteriet maste laddas innan det anvands forforsta gangen.

Borttagning av batteriet fran maskinen

Fig.B

• Håll maskinen (1) stadigt med en hand.
• Tryck på upplåsningsknapparna für batteriet (3) som finns på vänster och höger sida om batteriet (2) och dra ut batteriet från maskinen enlicht fig. B.

Insätting av batteriet i maskinen

Fig.B

Se till att batteriets utsida ar ren och torr innan du ansluter det till laddaren aller maskinen.

• Håll maskinen (1) stadigt med en hand.
• Satt in batteriet (2) i maskinens bas enligt fig. B.
• Skjut batteriet framåt tills det klickar på plats.

Kontroll av batteriets laddningsstatus

Fig. C

Batteriet som medfoljer levereras i delvis laddat tillstand.

• Satt in batteriet i maskinen for att kontrollera batteriets laddningsstatus.
  Tryck kort på växelbrytaren (10) für att aktivera laddningsindikeringen (4).
• Laddningsindikeringen (4) har tre lampor som indikerar laddningsniv'an. Ju fler lampor som lyser, desto mer ar batteriet laddat.
• När en av lamporna lyser RÖTT betyder det att batteriet ar tomt och måste laddas omedelbart.

Laddning av batteriet (med laddaren) FIG. D

• Ta ut batteriet (2) från maskinen.
  Vand batteriet (2) upp och ner och tryck in det i laddaren (5) enligt fig. C.
  Tryck in batteriet tills detkommen in i luckan welt.
• Koppla in laddarens kontakt i ett eluttag och vänta en stund. Laddarens LED-indikering (6)kommen att lysa och visa laddningsstatusen.

LED-indikering (6)

Laddaren har en laddningsindikeringslampa (6) som indikerar laddningsprocessens status:

LED-färg LED-status Laddningsstatus
Av Av
Grön Blinkande Batteriladdning pögår
Grön På
Röd Blinkande Batteriet inte rätt insatt i laddaren eller batteri defekt och behöver bytas
Röd På Batteriet für varmt, laddningsprocessen i viloläge. Laddningenkommen att startas automatiskt Near batteriet har svalnat.

• Det kan ta upp till 45 minuter att fulladda 1,3 Ah-batteriet.
• Ta ut laddningskontakten fran uttaget och ta ut batteriet fran laddaren nar batteriet har fulladdats.
• Batteriet kan lagras eller installereras i maskinen direkt.

Fig. D

Lithiumjoceller kan lagras langa perioder utan att forlora mycket av sin laddning. När maskinen inte används under langretid ar det bast att lagra batteriet i laddat tillstand.

Montering och borttagning av borrar eller skruvbits

Fig. E

Ta alltid ut batteriet innan du monterar ett tillbehör.

Borrchucken (7) ar lamplig for borrar och skruvbits med runda skaft och sexkantsskaft.

• Hall maskinen stadigt med en hand.
• Öppna borrchucken (7) genom att vrida den medurs med din andra hand tills den öppnas tillräckligt mycket sö att det gär att sätta in skruvbitsen.
• Satt in borren eller skruvbitsen.
• Dra Åt borrchucken (7) igen genom att vrida den moturs.
• Kontrollera om skruvbitsen ar centrerad genom att kort trycka på maskinens växelbrytare.

Justering av växlarna

Fig. F

Byt aldrig vaxel narn motorn ar igang. Detta skadar din maskin.

Satt aldrig vaxelvaljaren mellan två lagen. Detta skadar din maskin.

Maskinen har två borrhistigheter som kan justeras genom att væxelväljaren (8) skjuts framåt eller bakåt. Siffran på væxelväljaren (8) visar vilket进展情况 som har valts.

• Position 1: För langsam börning, stora borrdiametrar eller skruvdragning. Maskinen ger hög effekt vid lågt varvtil.
• Position 2: För snabb börning eller små borrdiametrar.

Justering av rotationsriktningen Fig. G

Satt riktningsbrytaren (9) till position for att dra at skruvar eller anvanda den for boringning.
Satt riktningsbrytaren (9) till position for att ta ut skruvar.

Igangsätting och avstängning av maskinen Fig. G

Växelbrytaren (10) används für aktivering av maskinen och justering av rotationshastigheten.

• Tryck på växelbrytaren (10) für att aktivera maskinen. Ju langre tid du trycker på brytaren,为重点nabbare roterar borren.
• Om du frigör växelbrytaren (10) stoppas maskinen.
• Satt riktningsbrytaren (9) i mittposition for att lasa væxelbrytaren. Den kan inte aktiveras i detta lage.

Laggendastifrandigmaskinenarndehltharslutatkora.Placerainte denpa dammiga ytor eftersom dammpartiklar kantranga inimekanismen.

Maskinen har 20 olika momentinställningar som ett särskilt borrläge som staller in effekten som overfors till chucken.

Genom att vrida momentinställningsringen (11) kan du skruva in skruvar till ett forutbestamt djup, vilket ar optimal vid repetitiva arbetsuppgifter. Ju högre siffra, dato högre ar momentet som overfors.

Välj en låg INSTALLING FOR SMÅ skruvar och mjukt bearbetningsmaterial.
Välj en hög INSTALLING for stora skruvar, hårdabearbetningsmaterial och när du drar utskruvar.
Välj foreträdesvis en sälag installing som möjligt nar du drar at skruvar. Välj en högre installing om motorn hackar innan skruven ar ordentlich atdragen.
Vrid momentinställningsringen (11) till borrläget (genom att vrida den moturs sá langt det gär innan du börjar borra.

Se till att riktningsbrytaren (9) alltid ar satt till under borrning.

Maskinen ar utrustad med en elektronisk overlastskyddsfunktion. När maskinen overbelastas stängs den av automatiskt. Vänta nagra sekunder sö att overlastskyddet Återställs när detta intraffar.

Arbetsljus (12)

Fig. A

Maskinen ar utrustad med ett arbetsljus som lyser upp arbetsstallet.

• Det tänds automatiskt nar växelbrytaren ar intryckt.
• Det släcks automatiskt Near växelbrytaren frigör.

Balteshake (13)

Fig. A

Maskinen ar utrustad med en bälteshake som gör att du kan hangsa maskinen på ditt bälte under användning.

Satt alltid riktningsbrytaren (9) i mellanposition for att undvika att maskinen startas oavsiktligt.

• Balteshaken (13) är monterad på maskinens vänstra sida vid leverans.
  Den kan enkelt flyttas, skruvas loss och tas av.
  Den kan monteras pà maskinens högra sida om detta foredras.

Användartips

När du drar Åt skruvar i这样一来, metall och andra material:

• Kontrollera om borren eller skruvbitsen ar ordentlich monterad och centererad inuti borrchucken innan du anvander verktyget.
• Skruvbitsar finns i manga olika former och mätt. Testa alltid om bitsen passar skruvhuvudet utan frigäng innan du anvander maskinen om du ar osäker.
• Set till att maskinen inte ar igang när denkommen i kontakt med skruven. Roterande bits kan slinka. Detta kan skada arbetsstycket.

När du borrar i tra, metall och andra material:

• Använd hög borrastighet med små borrdiametrar. Använd låg borrastighet med stora borrdiametrar.
  Välj lög borrastighet För hårda material och hög borrastighet För mjuka material.

Fixera arbetsstycket ordentlich, foreträdesvis med en klämma eller skruvstad.
- Dra ofta ut borren ur hålet under borrning for att avlågsna spån och borrdamm.

När du borrar i metall:

Använd en metallborr (HSS). Kyl ner skruvbitsen med olja for basta resultat.
- Metallborrar (HSS) kan ochså användas for börning i plast.

UNDERHÄLL

Stäng alltid av maskinen och ta ut batteripaketet fran maskinen innan underhall.

Rengör maskinen hus regelbundet med en mjuk trasa, helst after varje gang du anvander maskinen. Se till att ventilationsöppningarna ar fria frän damm och smuts. Ta bort mycket ihallande smuts med en mjuk trasa fuktad med tvällösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sādana kemikalier skadar de syntetiska komponenterna.

GARANTI

Garantivillkoren finns på separat medfoljande garantikort.

MILJÖ

Felaktig och/eller kasserad elektrisk aller elektronisk utrustning maste lamnas in pa lampliga atervinningsstationer.

Kassera inte elverktyg i hushållsavfall. Enligt den europeiska riktlinjen 2012/19/EC om kasserad elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt måste elverktyg som inte langre År användbara samlas in separat och kasseras på att miljövänligt satt.

Produkten och användarhandboken kan änderas. Specificationerna kan änderas utan forvarning.
