GEBRUIKSAANWIJZING CDM1112S Ferm

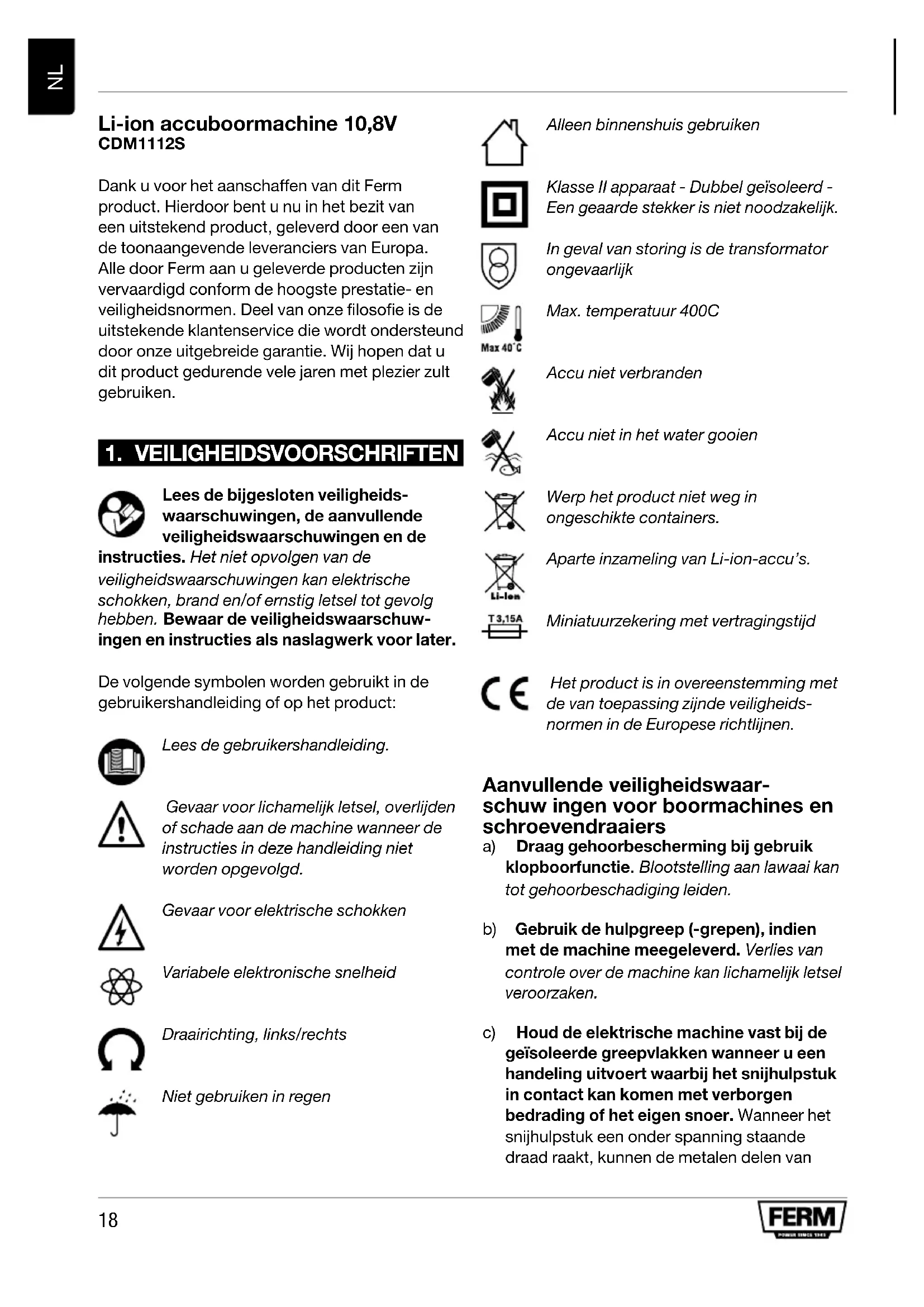

NL Vertaling van de oorspronkelijke gebruiksaanwijzing 18

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uittstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onsze filosofie is de uittstekende klantenservice die wordt ondersteund door onsze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten verilgheidswaarschuwingen, de aanvullendeverilgheidswaarschuwingen en de

instructions. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

In geval van storing is de transformator ongevaarlijk

Max. temperatuur 400C

Accu Niet verbranden

Accu Niet in het water gooien

Werp het product Niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Miniaturzekering met vertragsstijd

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuw ingen voor boormachines en schroevendraaiers

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de hulpgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letselveroorzaken.
c) Houd de elektrische machine vast bij de geïsoleerde greepvlakken wanner u een handeling uitvoert waar bij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigén snoer. Wanner het snijhulpstuk een onder spanning staande draad raakt, können de metalen delen van

het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Gebruik en onderhoud accuboormachine

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een type accupack geschikt is kan brandgevaar opleveren wanner deze worden gezruikt met een ander accupack.
b) Gebruik uitsluitend elektrische machines met specialaar voor bestemde accu-packs. Het gebruik van andere accurpacks kan gevaar voor letsel en brand opleveren.
c) Houd, wonneer u het accupack nicht gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen, die voorverbinding+kunnen zorgen tussen de tweeaccupolen. Kortsluiting tussen de accupolen kan brandplekken of brandveroorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanner de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de elektrische machine onderhouden door een erkend reparateur die uitsluitend gebruik maakt van identieke verwangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 10,8 V met max. 1,3 Ah. Andere typen accu's hunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient nicht te worden gebruikt door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale

functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zich geinstrueerd

b) Laat kinderen onder toezicht nicht met het apparatusaat spelen
c) Laad nied-herlaadbare accu's nied opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanner de elektrische machine op de voorschreiben wijze worden gezruikt, is het nicht möglich als overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreden in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zich van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zich werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zich deze elektrische machine gaan gebruiken.

Vervanging van het netsnoer

Als het voedingsssnoer beschadigd is, moet dit door de fabrikant, een door deze erkend servicebedrijf of vergelijkbaar gekwalificeerde Personen worden verrangen ter vermijden van risico's.

Vervanging van de netstekker (geldt alleen voor driepolige stekker van de acculader)

Als de gegoten driepolige stekker die aan de eenheid vastzit, is beschadigd en要去 worden verrangen, is het van belang dat deze worden gedemonteerd en verrangen door een goedgekeurde, gezekerde stekker BS1363/5A, en dat de volgende instructies voor de bedrading

worden opgevolgd. De draden in het netsnoor zich gekleurd volgens de volgende code:

blauwneutraal
- bruinstroomvoerend

Aangezien de kleuren van de draden in het netsnoer misschien Niet overeenkomen met de gekleurde merktekens die de polen in de stekker aanduiden,Gaat u als volgt verder:

• Het draad met de blauwe kleur moet op de pool met de letter N of met een Zwarte kleur worden verbonden.
• Het draad met de bruine kleur moet op de pool met de letter L of met een rode kleur worden verbonden.

Deze accuboormachine is bedoeld voor het vasten losschroeven van schroeven en het boren inhout, metaal en plastic.

Technische specificaties

Modelnr. CDM1112S
Acculader CDA1079S
Ingang van acculader	100-240 V~ 50/60 HzMax. 1 A
Uitgang van acculader 12,6 V DC 2 A
Herlaadbaar accupack 10,8 V	= = Li-ion 1,3 Ah
Laadtijd accu 45 minuten
Capaciteit boorkop 0,8 - 10 mm
Koppelinstelleningen	20 + boormodus
Onbelast toerental
Stand 1:	0-350 /min
Stand 2:	0-1200 /min
Gewicht (incl. accu)	1,02 kg
Geluidsdrukniveau LpA	65,17 dB(A), K=3 dB(A)
Geluidsvermogensniveau LwA	76,17 dB(A), K=3 dB(A)
Trilling voor hand/arm a h(schroeven draaien zonder klopboorfunctie)	0,846 m/s2 K=1,5 m/s2
Trilling voor hand/arm a h,D(Boren in metaal)	1,739 m/s2 K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau, dat in deze gebruiksaanwijzing worden vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassen, of met andere of slecht onderhonden accessoires, kan het bloatstellingsniveau aanzienlijk verhogen.
• Wanner de machine is UITgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen maar de diagrammen op pagina 2 - 4

Afb. A

1. Machine
2. Accu
3. Ontgrendelknop accu
4. Indicatie acculading
5. Acculader
6. Led-controlelampje acculader
7. Boorkop
8. Keuzeschakelaar overbrenging
9. Richtingsschakelaar
10. Schakelaar Aan / Uit
11. Instelring koppel
12. Werklamp
13. Riemclip

Lithium-ion-technologie

De met deze machine geleverde accu's beschikken over Lithium-ion-technologie.

Een voordeel van Lithium-ion-accu's is dat, totdat de accu bijna leeg is, er bijna geen verlies aan vermogen optreedt. De machine kan worden gebruikt totdat u bemerkt dat het vermogen van de

boormachine is uitgeput. De accu is nu leeg en dient te worden opgeladen.

Een ander voordeel is dat Lithium-ion-accu's geen geheugeneffect hebben. Daarom+kunnen deze, onafhankelijk van de laadstatus van de accu, op elk moment worden opgeladen zonder capaciteitsvermindering.

3. BEDIENING

De accu要去zijn opgeladen voordat\ deze voor het eerst worden gebruikt.

De accu van de machine verwijderen

Afb. B

• Houd de machine (1) stevig vast met eén hand
• Duw op de ontgrendelingsknoppen van de accu (3) die zich aan de linker- en rechterkant van de accu bevinden (2) en trek de accuuit de machine, zoals is aangegeven in Afb. B.

De accu in de machine plaatsen

Afb. B

Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Houd de machine (1) stevig vast met één hand
• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B.
• Duw de accu verder maar voren tot deze vastklikt.

De laadstatus van de accu controeren

Afb.C

De bijgeleverde accu is bij oplevering deels opgeladen.

• Plaats eerst de accu in de machine als u de laadstatus van de accu wilt controlleren.
• Druk kort op de aan/uit-schakelaar (10) om de laadindicatie (4) te activeren
• De laadindicatie (4) beschicht over 3 lampjes die het laadiveau aangeven. Hoe meer lampjes branden, des te更是 de accu nog geladen.
• Wanner een van de lampjes ROOD brandt, wil dit zeggen dat de accu leeg is en onmiddelijk moet worden opgeladen.

De accu laden (met de acculader)

Afb. D

Haal de accu (2)uit de machine
- Draai de accu (2) ondersteboven en duw deze in de acculader (5), zoals is weergegeven in Afb. D.
- Duw op de accu tot deben volledig in de sleuf zit.
- Steek de stekker van de acculader in een stopcontact en wacht even. Het led-controlledlampje op de acculader (6) gaan branden en toont de status van de lader.

Led-controlelampje (6)

Afb.D

De accelader heeft 1 led-controlelampje (6) dat de status van het laadproces aangeeft:

Led-kleur	Led-status	Status van acculader
Uit Uit		Geen voeding of er is geen accu geplaatst
Groen Knipperend Bezig met opladen van accu
Groen Aan		Opladen van de accu isbeeindigd, de accu is volledig opgeladen
Rood Knipperend	De accu is Niet correct in de acculader geplaatst of de accu is defect en moet worden verrangen
Rood Aan		Accu is te heet, laadproces is in de wachtstand. Het opladen start automatisch wanner de accu is afgekoeld.

• Het kan tot 45 minutes duren voordat de 1,3 Ah accu volledig is opgeladen.
• Verwijder, als de accu volledig is opgeladen, de stekker van de accumulator uit het stopcontact en haal de accu uit de accumulator.
• U kurz de accu opslaan of direct op de machine zetten.

Lithium-ion-accu's hunnen gedurende een lange tijd worden opgeslagen zonder veel van hun lading te verliezen. Wanner deze machine gedurende een langere tijd Niet worden gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand.

Boortjes een schroefbitsplaatsen en verwijderen

Afb. E

Verwijder.altijd de accu voordat u een hulpstuk monteert.

De boorkop (7) is geschikt voor boortjes en schroefbits met zowel ronde als zeskantige assen.

• Houd de machine stevig vast met een hand
• Open de boorkop (7) door deze met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kuren schuiven.
• Plaats de as van het boortje/de schroefbit erin
• Draai de boorkop waar vast door de boorkop (7) stevig linksom te draaien.
• Controller of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schaken.

De overbrenging instellen

Afb.F

Schakel nooit waar een andere overbrenging terwijl de motor draait. Dit is schadelijk voor de machine.

Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.

De machine heeft 2 boorsnelheden, die u kunt instellen door de overbrengingsschakelaar (8) maar voren ofaar achefteren te schuiven. Het nummer op de overbrengingsschakelaar (8) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een große boardiameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.
• Stand 2: Voor snel boren of eenkleine boordiameter

De draairichting instellen

Afb. G

• Stel de draairichtingsschakelaar (9) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.
  Stel de draairichtingsschakelaar (9) in op de stand -oor het verwijdersen van schroeven.

De machine in- en uitschakelen Afb. G

De schakelaar Aan / Uit (10) worden gebrukt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (10) te drukken; hoe verder u de schakelaar indrukt, des te sneller de boormachine gaat draaien.
• U stopt de machine door de schakelaar Aan / Uit (10) los teCTX.
• Zet de schakelaar voor de omgeekerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen. In deze stand(Int u de machine Niet inschaken.

Leg de machine pas neer wanner deze volledig stilstaat. Leg de machine Niet op een stoffige ondergrond. Stofdeeltjes konnen diep in de machine doordringen.

Het koppel instellen

Afb. G

De machine beschicht over 20 verschillende koppelinstellungen en een speciale boormodus, waarin het totaalvermogen op de boorkop worden overgebracht.

U kunt door de instelring voor het koppel (11) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel worden overgebracht.

• Kies een lage instelling voorkleine schroeven of zacht werkmaterial.
• Kies een hoge instelling voor große schroeven, hard werkmaterial en bij het verwijdersen van schroeven.
• Kies bij voorkeur een zo laag möglichke stand om schroeven in te draaien. Kies een hogere instelling als de motor slipt voordat de schroef volledig is vastgedraaid.
• Zet voor boren de instelring voor het koppel (11) op de instelling voor boren (4) door dering volledig linksom te draaien.

Zorg dat de draairichtingsschakelaar (9) bij boren altijd op etaat ingesteld.

De machine is voorzien van een elektronische beveiligingsfunctie gegen overbelasting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodate beveiliging gegen overbelasting zich opniew kan instellen.

Werklamp (12)

Afb. A

De machine is voorzien van een werklamp voor verlichting van de werklocatie.

• Deze worden automatisch ingeschakeld als u deschakelaar Aan / Uit indrukt.
• Deze worden automatisch uitgeschakeld als u de schakelaar Aan / Uit weeer loslaat.

Riemclip (13)

Afb. A

De machine is voorzien van een riemclip waarkee u de machine aan uw riem kunt ophangenijdens gebruik.

Zet de draairichtingsschakelaar (9).altijd in de middelste stand om onbedoeld inschakelen van de machine te voorkomen.

• Bij levering is de riemclip (13) aan de linkerkant van de machine.
• U=kunt deze eenvoudig verwijderen door deschroef in de clip los te draaien en weg te nemen.
• Als u wilt, kurz u de clip aan de rechterkant van de machine monteren.

Tips voor de gebruiker

Wanner u schroeven in hout, metaal en ander materialiaal draait:

• Controller vór u het apparaat gebruikt of het boortje of schroefbit correct en in het midden van de boorkop zit.
• Er zijn schroefbits verstrijgbaar in verschillende vormen en afmetingen. Probeer bij twijfel.altijd of het schroefbit zonder speling op de schroefkop past voordat u de machine gaat gebruiken.
• Zorg ervoor dat de machine Niet draait wonneer deze contact maakt met de schroef. Een draaiende schroefbit kan doorschieten. Hiermee kan het werkstuk beschadigen.

Wanner u in hout, metaal en ander materiaal boort:

• Voor boortjes met eenkleine diameter is het beter om een hoge boorsnelheid te gebruiken. Voor boortjes met een groete diameter is het beter om een lage boorsnelheid te gebruiken.
• Kies voor hard materiaal een lage boorsnelheid en voor zacht materiaal een hoge boorsnelheid.
• Zet het werkstuk maar behoren vast, bij voorkeur met behulp van een klem of bankschroef.
• Haalijdens het boren de boor regelmatig uithet gat om slijpsel of boorstof te verwijderen.

Wanner u in metaal boort:

• Gebruik een metaalboor (HSS). Koel het boortje met olie voor het beste resultaat.
• U kunt metaalboren (HSS) tevens gebruiken om in plastic te boren.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doeck, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil+zijn. Gebruik bij hardnekig vuil een zachte doeck bevochtig met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc.Dergelijkste toffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een waarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap nicht weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht moet Niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
