Merk	Ferm
Model	CDM1124
Categorie	Schroevendraaier
Type	Accu-schroevendraaier
Batterijspanning	3,6 V
Batterijcapaciteit	1,3 Ah
Type batterij	Li-ion
Oplaadtijd	3 tot 5 uur
Lader	Ingang 100-240 V~ 50-60 Hz, uitgang 6 V DC 400 mA
Onbelast toerental	200 omw/min
Opnamecapaciteit	1/4 inch zeskant (6,35 mm)
Geluidsdrukniveau	58,67 dB(A)
Geluidsvermogensniveau	69,67 dB(A)
Trillingen (schroeven)	0,361 m/s²
Gewicht (geschat)	Ongeveer 0,4 kg
Afmetingen (geschat)	Ongeveer 20 x 5 x 5 cm
Belangrijkste functies	Schroeven en losschroeven, asvergrendeling, LED-laadindicator, werkverlichting, overbelastingsbeveiliging
Veiligheid	Dubbele isolatie (klasse II), automatische uitschakeling bij overbelasting
Onderhoud en reiniging	Reinigen met een zachte, licht vochtige doek. Gebruik geen oplosmiddelen.
Reserveonderdelen en repareerbaarheid	Schroefbits en lader verkrijgbaar. Reparatie door een gekwalificeerde vakman.
Garantie	Garantiecertificaat apart meegeleverd
Algemene informatie	Merk Ferm, model CDM1124, accu-schroevendraaier voor het in- en uitdraaien van schroeven.

Veelgestelde vragen - CDM1124 Ferm

Hoe laad ik de Ferm CDM1124 schroevendraaier op?

Sluit de kleine connector van de lader aan op de oplaadpoort van de schroevendraaier en steek de lader vervolgens in een stopcontact. De LED-indicator wordt rood tijdens het opladen en wordt rood+groen wanneer het opladen is voltooid. De oplaadtijd is 3 tot 5 uur.

Hoe verander ik de draairichting?

Gebruik de draairichtingschakelaar boven de aan/uit-schakelaar. Zet hem op ◀ om te schroeven of op → om los te schroeven. De middelste stand vergrendelt de schakelaar.

Hoe plaats ik een schroefbit?

De bithouder accepteert bits met een zeskantige schacht van 1/4 inch. Plaats de bit eenvoudig in de bithouder; hij wordt vastgehouden door een magneet. Trek hem eruit om te verwijderen.

Wat betekent de LED-indicator op de schroevendraaier?

De laadindicator bevindt zich nabij de oplaadpoort. Rood: batterij wordt opgeladen. Rood+Groen: opladen voltooid, batterij vol.

Hoe gebruik ik de asvergrendeling?

De schroevendraaier is voorzien van een automatische asvergrendeling. Wanneer de aan/uit-schakelaar niet wordt ingedrukt, is de bithouder vergrendeld, zodat u de schroevendraaier als handmatige schroevendraaier kunt gebruiken, zelfs als de batterij leeg is.

Wat is de overbelastingsbeveiliging?

De schroevendraaier heeft een elektronische overbelastingsbeveiliging. Bij overbelasting stopt hij automatisch. Wacht minimaal 5 seconden tot de beveiliging opnieuw is ingesteld voordat u het gereedschap opnieuw gebruikt.

Is de schroevendraaier geschikt voor intensief gebruik?

Deze accu-schroevendraaier is ontworpen voor incidenteel schroef- en losschroefwerk. Voor intensief gebruik raden wij een krachtigere boor-schroevendraaier aan.

Hoe reinig ik de schroevendraaier?

Schakel de schroevendraaier uit en koppel de batterij los voordat u gaat reinigen. Reinig de behuizing met een zachte, indien nodig licht vochtige doek. Gebruik geen agressieve producten zoals benzine of alcohol.

Welke accessoires worden meegeleverd met de schroevendraaier?

De schroevendraaier wordt geleverd met een netlader en een schroefbit. Extra bits zijn apart verkrijgbaar.

Kan ik de schroevendraaier in de regen gebruiken?

Nee, de Ferm CDM1124 schroevendraaier is niet ontworpen voor gebruik in de regen. Hij is uitsluitend bedoeld voor gebruik binnenshuis. Het symbool 'niet in de regen gebruiken' staat op het apparaat.

GEBRUIKSAANWIJZING CDM1124 Ferm

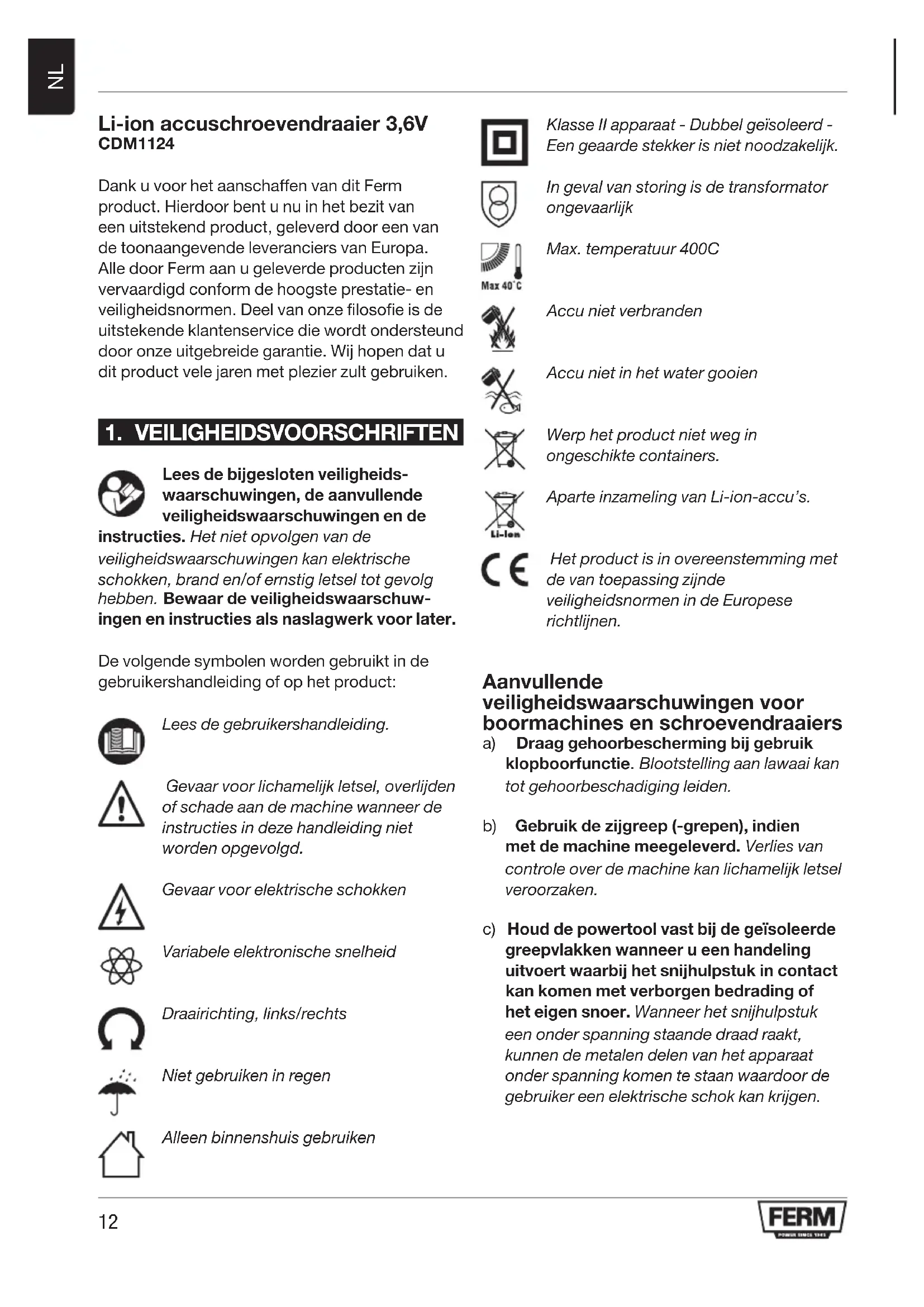

Li-ion accuschroevendraaier 3,6V CDM1124

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheids-waarschuwingen, de aanvullende veiligheidswaarschuwingen en de

instructies. Het niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd.

Gevaar voor elektrische schokken

Variabele elektronische snelheid

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk.

In geval van storing is de transformator ongevaarlijk

Max. temperatuur 400C

Accu niet verbranden

Accu niet in het water gooien

Werp het product niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuwingen voor boormachines en schroevendraaiers

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de zijgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letsel veroorzaken.
c) Houd de powertool vast bij de geïsoleerde greepvlakken wanneer u een handeling uitvoert waarbij het snijhulpstuk in contact kan komen met verborgen bedrading of het eigen snoer. Wanneer het snijhulpstuk een onder spanning staande draad raakt, kunnen de metalen delen van het apparaat onder spanning komen te staan waardoor de gebruiker een elektrische schok kan krijgen.

Gebruik en onderhoud accugereedschap

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanneer deze wordt gebruikt met een ander accupack.
b) Gebruik powertools uitsluitend met speciaal daarvoor bestemde accupacks. Het gebruik van andere accupacks kan gevaar voor letsel en brand opleveren.
c) Houd, wanneer u het accupack niet gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die voor verbinding kunnen zorgen tussen de twee accupolen. Kortsluiting tussen de accupolen kan brandplekken of brand veroorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanneer de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.

Service

a) Laat de powertools onderhouden door een erkende reparateur die uitsluitend gebruik maakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 3,6 V met max. 1,3 Ah. Andere typen accu's kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of personen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïinstrueerd
b) Laat kinderen onder toezicht niet met het apparaat spelen
c) Laad niet-herlaadbare accu's niet opnieuw op!
d) Plaats de accu's tijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanneer de elektrische machine op de voorschreven wijze wordt gebruikt, is het niet mogelijk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreden in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zijn werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Ter verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zij deze elektrische machine gaan gebruiken.

Deze schroevendraaier is bedoeld voor het vasten losschroeven van schroeven

Technische specificaties

Modelnr. CDM1124
Acculader CDA1089
Ingang van acculader 100-240 V~ 50-60 Hz 9W
Uitgang van acculader 6V DC, 400mA
Laadtijd accu 3-5 uur
Capaciteit boorkop 1⁄4” zeskantig
Onbelast toerental 200 /min
Geluidsdrukniveau L_PA	58,67 dB(A) K= 3 dB(A)
Geluidsvermogensniveau L_WA	69,67 dB(A), K=3 dB(A)
Trilling voor hand/arm a_h (schroeven draaien zonder klopboorfunctie)	0,361 m/s2K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen naar de diagrammen op pagina 2-3

Afb. A

1. Machine
2. Aansluitpunt voor opladen
3. Controlelampje voor opladen
4. Bithouder
5. Richtingsschakelaar
6. Aan/uit-schakelaar
7. Werklamp
8. Oplaadadapter
9. Schroefbit

3. BEDIENING

De machine moet zijn opgeladen voordat deze voor het eerst wordt gebruikt.

De machine laden

• Steek het stekkertje (8A) in het aansluitpunt (2) om de machine op te laden.
• Steek de oplader in een stopcontact en wacht even. Het led-controlelampje op de machine (3) gaat branden en toont de laadstatus.

Controlelampje voor opladen (3)

Afb. A

De machine beschikt over een controlelampje voor opladen (3) dat de status van het laadproces aangeeft:

Led-kleur Status
Rood	Bezig met opladen van accu
Rood+Groen	Opladen van de accu is beëindigd, de accu is volledig opgeladen

- Het kan 3 tot 5 uur duren voordat de accu volledig is opgeladen.

Boortjes en schroefbits monteren en verwijderen

Afb. B

De bithouder van de machine (4) is geschikt voor boortjes en schroefbits met een standaard 1/4-inch zeskantige as. Voor het plaatsen van een schroefbit:

• Plaats de schroefbit (10) in de bithouder van de machine (4); deze wordt op zijn plaats gehouden door een magneet.
• U kunt de schroefbit verwijderen door deze weer uit de bithouder te trekken.

De draairichting instellen

Afb. A

• Zet de draairichtingsschakelaar (5) in de stand
‘◀’ om schroeven in te draaien of de machine te gebruiken voor boren.
• Zet de draairichtingsschakelaar (5) op stand
'→' voor het verwijderen van schroeven.

De machine in- en uitschakelen

Afb. A

• U schakelt de machine in door de aan/uit-schakelaar (6) in te drukken.
• U stopt de machine door de schakelaar Aan / Uit (6) los te laten.
• Zet de draairichtingsschakelaar (5) in de middelste stand om de aan/uit-schakelaar te vergrendelen. In deze stand kunt u de machine niet inschakelen.

De machine is voorzien van een elektronische beveiligingsfunctie tegen overbelasting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan ten minste 5 seconden, zodat de beveiliging tegen overbelasting zich opnieuw kan instellen.

De asvergrendelingsfunctie

Afb. C

De machine is uitgerust met een automatische asvergrendelingsfunctie. Wanneer u de aan/uit-schakelaar (6) niet indrukt, is de rotatie van de bithouder (4) vergrendeld. U kunt nu de schroevendraaier (zelfs als de accu leeg is) als handwerktuig gebruiken.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden

aan een daarvoor verantwoordelijke instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.
