CDM1124 - Skrūvgriezis Ferm - Bezmaksas lietošanas instrukcija

Zīmols	Ferm
Modelis	CDM1124
Kategorija	Skrūvgriezis
Tips	Bezvadu skrūvgriezis
Akumulatora spriegums	3,6 V
Akumulatora ietilpība	1,3 Ah
Akumulatora tips	Li-ion
Uzlādes laiks	3 līdz 5 stundas
Lādētājs	Ieeja 100-240 V~ 50-60 Hz, izeja 6 V DC 400 mA
Tukšgaitas ātrums	200 apgr./min
Patronas ietilpība	1/4 collas sešstūra (6,35 mm)
Skaņas spiediena līmenis	58,67 dB(A)
Skaņas jaudas līmenis	69,67 dB(A)
Vibrācijas (skrūvēšana)	0,361 m/s²
Svars (aptuvens)	Aptuveni 0,4 kg
Izmēri (aptuveni)	Aptuveni 20 x 5 x 5 cm
Galvenās funkcijas	Skrūvēšana un atskrūvēšana, ass bloķēšana, LED uzlādes indikators, darba lampa, aizsardzība pret pārslodzi
Drošība	Dubultā izolācija (II klase), automātiska apstāšanās pārslodzes gadījumā
Apkope un tīrīšana	Tīrīt ar mīkstu, nedaudz mitru drānu. Neizmantot šķīdinātājus.
Rezerves daļas un remontspēja	Skrūvēšanas uzgaļi un lādētājs ir pieejami. Remonts jāveic kvalificētam speciālistam.
Garantija	Garantijas sertifikāts tiek piegādāts atsevišķi
Vispārīga informācija	Zīmols Ferm, modelis CDM1124, bezvadu skrūvgriezis skrūvēšanai un atskrūvēšanai.

Bieži uzdotie jautājumi - CDM1124 Ferm

Kā uzlādēt Ferm CDM1124 skrūvgriezi?

Pievienojiet mazo lādētāja savienotāju skrūvgrieža uzlādes ligzdā, pēc tam pievienojiet lādētāju elektrotīklam. Uzlādes laikā LED indikators kļūst sarkans, bet pēc uzlādes pabeigšanas - sarkans+zaļš. Uzlādes laiks ir 3 līdz 5 stundas.

Kā mainīt griešanās virzienu?

Izmantojiet griešanās virziena slēdzi, kas atrodas virs slēdža. Novietojiet to uz ◀ skrūvēšanai vai uz → atskrūvēšanai. Centrālā pozīcija bloķē slēdzi.

Kā ievietot skrūvēšanas uzgali?

Uzgaļu turētājs pieņem 1/4 collas sešstūra kāta uzgaļus. Vienkārši ievietojiet uzgali uzgaļu turētājā; to notur magnēts. Lai noņemtu, izvelciet to.

Ko nozīmē LED indikators uz skrūvgrieža?

Uzlādes indikators atrodas netālu no uzlādes ligzdas. Sarkans : akumulators tiek uzlādēts. Sarkans+Zaļš : uzlāde pabeigta, akumulators pilns.

Kā izmantot ass bloķēšanu?

Skrūvgriezis ir aprīkots ar automātisku ass bloķēšanu. Kad ieslēgšanas/izslēgšanas slēdzis nav nospiests, uzgaļu turētājs ir bloķēts, ļaujot izmantot skrūvgriezi kā rokas skrūvgriezi, pat ja akumulators ir izlādējies.

Kāda ir aizsardzība pret pārslodzi?

Skrūvgriezis ir aprīkots ar elektronisku aizsardzību pret pārslodzi. Pārslodzes gadījumā tas automātiski apstājas. Pagaidiet vismaz 5 sekundes, lai aizsardzība atiestatītos, pirms atkārtoti lietojat instrumentu.

Vai skrūvgriezis ir piemērots intensīvai lietošanai?

Šis bezvadu skrūvgriezis ir paredzēts neregulāriem skrūvēšanas un atskrūvēšanas darbiem. Intensīvai lietošanai mēs iesakām jaudīgāku urbjskrūvgriezi.

Kā tīrīt skrūvgriezi?

Pirms tīrīšanas izslēdziet un atvienojiet akumulatoru. Notīriet korpusu ar mīkstu drānu, ja nepieciešams, nedaudz mitru. Neizmantojiet agresīvus produktus, piemēram, benzīnu vai spirtu.

Kādi piederumi tiek piegādāti kopā ar skrūvgriezi?

Skrūvgriezis tiek piegādāts ar tīkla lādētāju un vienu skrūvēšanas uzgali. Papildu uzgaļi ir pieejami atsevišķi.

Vai es varu lietot skrūvgriezi lietū?

Nē, Ferm CDM1124 skrūvgriezis nav paredzēts lietošanai lietū. Tas ir paredzēts tikai iekštelpām. Uz ierīces ir simbols 'nelietot lietū'.

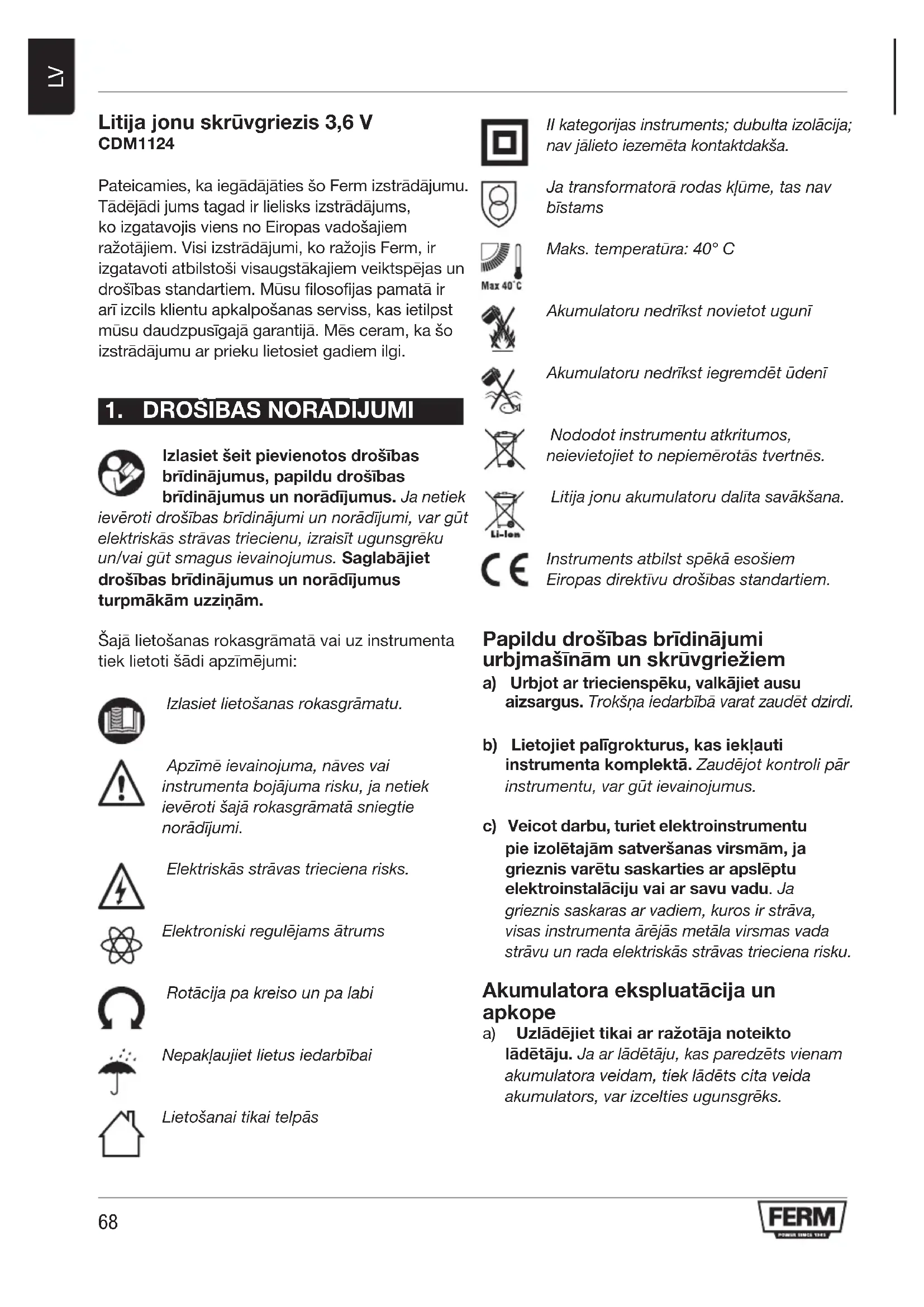

LIETOŠANAS INSTRUKCIJA CDM1124 Ferm

Pateicamies, ka iegādājāties šo Ferm izstrādājumu. Tādējādi jums tagad ir lielisks izstrādājums, ko izgatavojis viens no Eiropas vadošajiem ražotājiem. Visi izstrādājumi, ko ražojis Ferm, ir izgatavoti atbilstoši visaugstākajiem veiktspējas un drošības standartiem. Mūsu filosofijas pamatā ir añī izcils klientu apkalpošanas serviss, kas ietilpst mūsu daudzpusīgajā garantijā. Mēs ceram, ka šo izstrādājumu ar prieku lietosiet gadiem ilgi.

1. DROŠĪBAS NORĀDĪJUMI

Izlasiet šeit pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un norādījumus. Ja ievēroti drošības brīdinājumi un norādījumī, var gūt elektriskās strāvas triecienu, izraisīt ugunsgrēku un/vai gūt smagus ievainojumus. Saglabājiet drošības brīdinājumus un norādījumus turpmākām uzzinām.

Šajā lietošanas rokasgrāmatā vai uz instrumenta tiek lietoti šādi apzīmējumi:

Izlasiet lietošanas rokasgrāmatu.

Apzīmē ievainojuma, nāves vai instrumenta bojājuma risku, ja netiek ievēroti šajā rokasgrāmatā sniegtie norādījumi.

Elektriskās strāvas trieciena risks.

Elektroniski regulējams ātrums

Rotācija pa kreíso un pa labi

Nepaklaujiet lietus iedarbībai

Lietošanai tikai telpās

Il kategorijas instruments; dubulta izolācija; nav jālieto iezemēta kontaktdakša.

Ja transformatorā rodas klūme, tas nav bīstams

Akumulatoru nedrīkst iegremdētūdenī

Nododot instrumentu atkritumos, neievietojiet to nepiemērotās tvertnēs.

Litija jonu akumulatoru dalīta savākšana.

Instruments atbilst spēkā esošiem Eiropas direktīvu drošības standartiem.

Papildu drošības brīdinājumi urbjmašinām un skrūvgriežiem

a) Urbjot ar triecienspēku, valkājiet ausu aizsargus. Trokšna iedarbībā varat zaudēt dzirdi.
b) Lietojiet palīgrokturus, kas iekļauti instrumenta komplektā. Zaudējot kontroli pār instrumentu, var gūt ievainojumus.
c) Veicot darbu, turiet elektroinstrumentu pie izolētajām satveršanas virsmām, ja grieznis varētu saskarties ar apslēptu elektroinstalāciju vai ar savu vadu. Ja grieznis saskaras ar vadiem, kuros ir strāva, visas instrumenta ārējās metāla virsmas vada strāvu un rada elektriskās strāvas trieciena risku.

Akumulatora ekspluatācija un apkope

a) Uzlādējiet tikai ar ražotāja noteikto lādētāju. Ja ar lādētāju, kas paredzēts vienam akumulatora veidam, tiek lādēts cita veida akumulators, var izcelties ugunsgrēks.

b) Lietojiet elektroinstrumentus tikai ar paredzētajiem akumulatoriem. Ja izmantojat citus akumulatorus, var rasties ievainojuma un ugunsgrēka risks.
c) Kamēr akumulators netiek izmantots, glabājiet to drošā attālumā no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgām, naglām, skrūvēm vai līdzīgiem maziem metāla priekšmetiem, kuri var savienot abas spailes. Saskaroties akumulatora spailēm, rodas īssavienojums, kas var izraisīt apdegumus vai ugunsgrēku.
d) Nepareizas lietošanas gadījumā škīdrums var iztecēt no akumulatora, - nepieskarieties tam. Ja jūs nejauši pieskārāties škīdrumam, noskalojiet saskarsmes vietu ar ūdeni. Ja škīdrums noklūst acīs, meklējiet ari medicīnisku palīdzību. Škīdrums, kas iztecējis no akumulatora, var izraisīt kairinājumu vai apdegumus.

Apkalpošana

a) Elektroinstrumentam apkopi drīkst veikt tikai kvalificēts remonta speciālists, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiek saglabāta elektroinstrumenta drošība.

Lādētājs

Paredzētā lietošana

Uzlādējiet tikai maks. 3,6V, 1,3 Ah litija jonu vairākkārt uzlādējamos akumulatorus. Cita veida akumulatori var eksplodēt, izraisot ievainojumus un sabojājot instrumentu.

a) Šo instrumentu nav paredzēts ekspluatēt personām (tostarp bērniem), kam ir ierobežotas fiziskās, sensorās vai psihiskās spējas vai trūkst pieredzes un zināšanu, ja vien tās neuzrauga vai neapmāca
b) Bērni ir jāuzrauga, lai viņi nespēlētos ar instrumentu
c) Nedrikst atkārtoti uzlādēt vienreiz lietojamus akumulatorus!
d) Akumulators uzlādes laikā jānovieto labi vēdinātā vietā.

Atlikušie riski

Pat tad, ja elektroinstrumentu lieto atbilstīgi norādījumiem, nav iespējams novērst visus atlikušo risku faktorus. Saistībā ar elektroinstrumenta konstrukciju un uzbūvi var pastāvēt šādi riski:

a) kaitējums veselībai vibrācijas iedarbības rezultātā, ja elektroinstrumentu ilgstoši ekspluatē, ja ar to nepareizi apietas vai ja tam neveic pienācīgu apkopi;
b) ievainojumi un īpašuma bojājumi salūzušu piederumu dēl, kuri negaidot tiek izsviesti gaisā.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Dažos gadījumos šis lauks var iedarboties uz aktiviem un pasīviem medicīniskajiem implantiem. Lai mazinātu smaga vai nāvējoša ievainojuma risku, personām, kam ir medicīniskie implanti, pirms šī elektroinstrumenta lietošanas ir ieteicams konsultēties ar ārstu un medicīniskā implanta ražotāju.

Barošanas vada kontaktdakšas nomaiņa (lādētāja kontaktdakša, tikai Apvienotajai Karalistei)

Ja trīskontaktu kontaktdakša ir bojāta un jānomaina pret jaunu, svarīgi ir atrīvoties no tās pareizā veidā un nomainīt pret pareizu, BS1363/5A apstiprinātu kontaktdakšu ar drošinātāju, kā arī ievērot tālāk minētos elektroinstalācijas norādījumus. Vadi barošanas kabelī ir iekrāsoti atbilstoši šādiem kodiem:

• zils neitrāls
• brūns spriegums

Tā kā vadu krāsa barošanas kabelī var nesakrist ar krāsainiem apzīmējumiem uz kontaktdakšas spailēm, rīkojieties šādi:

• zilais vads jāpievieno spailei, kas ir apzīmēta ar burtu N vai ir melnā krāsā;
• brūnais vads jāpievieno spailei, kas ir apzīmēta ar burtu L vai ir sarkanā krāsā.

2.INSTRUMENTADATI

Paredzētā lietošana

Šis skrūvgriezis ir paredzēts skrūvju ieskrūvēšanai un izskrūvēšanai

Tehniskie dati

Modela Nr. CDM1124
Lādētājs CDA1089
Lādētāja ieejas jauda 100-240 V~ 50-60 Hz 9W
Lādētāja izejas jauda 6V DC, 400mA
Akumulatora uzlādēšanas laiks	3-5 stundas
Spīlpatronas platums 1⁄4” seštūru
Ātrums bez noslodzes 200 /min
Skaņas spiediena līmenis L _PA	58,67 dB(A) K= 3 dB(A)
Skaņas jaudas līmenis L _WA	69,67 dB(A), K=3 dB(A)
Plaukstas-rokas vibrācija a _h (skrūvēšana bez trieciena)	0,361 m/s ^2 K=1,5 m/s ^2

Vibrāciju līmenis

Šajā lietošanas rokasgrāmatā norādītā vibrāciju emisijas vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi, kas norādīta EN 60745, un to var izmantot viena instrumenta salīdzināšanai ar citu un tam, lai iepriekš novērtētu vibrācijas iedarbību, ja instrumentu lieto iepriekš minēto darbu veikšanai:

• vibrāciju iedarbība var būt ievērojami lielāka, ja instrumentu lieto citu darbu veikšanai, ja tam uzstāda citus piederumus vai ja uzstādītajiem piederumiem nav veikta pietiekami laba apkope;
• vibrācijas iedarbība var būt ievērojami mazāka tajā laikā, kad instruments ir izslēgts vai darbojas tukšgaitā.

Pasargājiet sevi no vibrācijas iedarbības, veicot instrumenta un piederumu apkopi, rūpējoties, lai rokas būtu siltas un organizējot darba gaitu.

Apraksts

Tekstā norādītie numuri attiecas uz 2.-3. Ipp. redzamajiem attēliem.

A. att.

1. instruments
2. uzlādes kontaktligzda
3. uzlādes indikatorlampiņa
4. uzgaļa turētājs
5. virzienu slēdzis
6. ieslēgšanas/izslēgšanas slēdzis
7. darba lukturis
8. lādētāja adapters
9. skrūvgrieža uzgalis

3. EKSPLUATACIJA

Akumulators ir jāuzlādē pirms to lieto pirmoreiz.

Akumulatora uzlādēšana

• lespraudiet mazo vada spraudni (8A) instrumenta uzlādes kontaktligzdā (2).
• Pievienojiet lādētāju barošanas avota kontaktligzdai un nogaidiet brīdi. ledegas instrumenta gaismas diožu indikatorlampiņa (3), norādot, ka notiek uzlādēšana.

Uzlādes indikatorlampiņa (3)

A. att.

Instrumentam ir uzlādes indikatorlampiņa (3), kas liecina par uzlādēšanas procesa statusu:

Gaismas diodes krāsa	Statuss
Sarkana Notiek akumulatora uzlādēšana
Sarkana + Zaļa	Akumulatora uzlādēšana ir pabeigta, akumulators ir pilnībā uzlādēts

- Akumulators tiek pilnībā uzlādēts 3 - 5 stundu laikā.

Urbja vai skrūvgrieža uzgaļa uzstādīšana un nonemšana

B. att.

Instrumenta uzgaļa turētājs (4) ir piemērots urbja un skrūvgrieža uzgaļiem ar standarta ¼ collu sešstūru kātu. Skrūvgrieža uzgaļa uzstādīšana:

• ievietojiet skrūvgrieža uzgali (10) instrumenta uzgaļa turētājā (4), kur tas tiek nofiksēts ar magnētu;
• skrūvgrieža uzgali var izņemt, izvelkot ārā no uzgaļa turētāja;

Rotācijas virziena mainīšana A. att.

• Iestatiet virzienu slēdzi (5) pozīcijā ‘←’, lai ieskrūvētu skrūves vai izmantotu instrumentu urbšanai.
• lestatiet virzienu slēdzi (5) pozīcijā ‘→’, lai izskrūvētu skrūves.

Instrumenta ieslēgšana un izslēgšana A. att.

• Lai iedarbinātu instrumentu, nospiediet ieslēgšanas/izslēgšanas slēdzi (6).
• Lai izslēgtu instrumentu, atlaidiet ieslēgšanas/izslēgšanas slēdzi (6).
• Lai noblokētu ieslēgšanas/izslēgšanas slēdzi, iestatiet virzienu slēdzi (5) vidējā pozīcijā. Šajā pozīcijā ieslēgšanas/izslēgšanas slēdzi nevar nospiest.

Instruments ir aprikots ar aizsardzību pret pārslodzi. Ja instrumentam rodas pārslodze, tas tiek automātiski izslēgts. Ja tā notiek, nogaidiet vismaz 5 sekundes, kamēr aizsardzība pret pārslodzi tiek atiestatīta.

Vārpstas blokēšanas funkcija C. att.

Šis instruments ir aprikots ar automātisku vārpstas blokēšanas funkciju. Ja nav nospiests ieslēgšanas/izslēgšanas slēdzis (6), uzgaļa turētāja (4) rotācija ir noblokēta. Tagad skrūvgriezi var izmantot kā manuālu instrumentu (pat tad, ja akumulators ir tukšs).

4.APKOPE

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un no tā jāizņem akumulators.

Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet puteklus un netīrumus no ventilācijas atverēm. Ľoti noturīgus traipus tīriet ar ziepjūdenī samērcētu mīkstu lupatiņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u.c. Šāda veida kīmiskās vielas sabojās sintētiskās detaļas.

GARANTIJA

Garantijas nosacijumi ir izklāstīti atseviškā garantijas kartē, kas pievienota šai rokasgrāmatai.

APKÄRTËJÄ VIDE

Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā.

Tikai EK valstim

Neizmetiet elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kam beidzies ekspluatācijas laiks, jāsavāc atsevišķi un jānodod videi nekaitīgā pārstrādes iekārtā.

Instruments var tikt pārveidots un lietošanas rokasgrāmatā var tikt izdarīti grozījumi. Tehniskie dati var tikt mainīti bez iepriekšēja brīdinājuma.

Şurubelniţă cu accumulator 3.6V CDM1124

(LV) Ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.

(ET) Apgalvojam ar visu atbildību, ka šis produkts ir saskaņa un atbilst sekojošiem standartiem un nolikumiem: ir atbilstoša Eiropas Parlamenta un Padomes 2011. gada 8. jūnija Direktīvai 2011/65/ES par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās.
