CDM1124 - шуруповерт Ferm - Бесплатное руководство пользователя

Бренд	Ferm
Модель	CDM1124
Категория	Шуруповерт
Тип	Аккумуляторный шуруповерт
Напряжение аккумулятора	3,6 V
Емкость аккумулятора	1,3 Ah
Тип аккумулятора	Li-ion
Время зарядки	3-5 часов
Зарядное устройство	Вход 100-240 V~ 50-60 Hz, выход 6 V DC 400 mA
Скорость холостого хода	200 об/мин
Размер патрона	1/4 дюйма шестигранный (6,35 mm)
Уровень звукового давления	58,67 dB(A)
Уровень звуковой мощности	69,67 dB(A)
Вибрация (завинчивание)	0,361 m/s²
Вес (приблизительно)	Около 0,4 kg
Размеры (приблизительные)	Около 20 x 5 x 5 cm
Основные функции	Завинчивание и отвинчивание, блокировка оси, светодиодный индикатор заряда, рабочая лампа, защита от перегрузок
Безопасность	Двойная изоляция (класс II), автоматическое отключение при перегрузке
Уход и чистка	Очищать мягкой слегка влажной тканью. Не использовать растворители.
Запасные части и ремонтопригодность	Наконечники для завинчивания и зарядное устройство доступны. Ремонт только квалифицированным специалистом.
Гарантия	Гарантийный талон предоставляется отдельно
Общая информация	Бренд Ferm, модель CDM1124, аккумуляторный шуруповерт для завинчивания и отвинчивания винтов.

Часто задаваемые вопросы - CDM1124 Ferm

Как зарядить шуруповерт Ferm CDM1124?

Подсоедините небольшой разъем зарядного устройства к зарядному гнезду шуруповерта, затем подключите зарядное устройство к розетке. Светодиодный индикатор горит красным во время зарядки и красным+зеленым после завершения зарядки. Время зарядки составляет 3-5 часов.

Как изменить направление вращения?

Используйте переключатель направления вращения, расположенный над курком. Установите его в положение ◀ для завинчивания или → для отвинчивания. Центральное положение блокирует курок.

Как вставить насадку для завинчивания?

Держатель насадок принимает насадки с шестигранным хвостовиком 1/4 дюйма. Просто вставьте насадку в держатель; она удерживается магнитом. Чтобы извлечь, потяните ее.

Что означает светодиодный индикатор на шуруповерте?

Индикатор заряда находится рядом с зарядным гнездом. Красный: батарея заряжается. Красный+Зеленый: зарядка завершена, батарея полностью заряжена.

Как использовать блокировку оси?

Шуруповерт оснащен автоматической блокировкой оси. Когда курок не нажат, держатель насадок заблокирован, что позволяет использовать шуруповерт как ручную отвертку, даже если батарея разряжена.

Какова защита от перегрузок?

Шуруповерт имеет электронную защиту от перегрузок. При перегрузке он автоматически отключается. Подождите не менее 5 секунд, чтобы защита снова включилась, прежде чем использовать инструмент снова.

Подходит ли шуруповерт для интенсивного использования?

Этот аккумуляторный шуруповерт предназначен для периодических работ по завинчиванию и отвинчиванию. Для интенсивного использования мы рекомендуем более мощную дрель-шуруповерт.

Как чистить шуруповерт?

Перед чисткой выключите и отсоедините аккумулятор. Протрите корпус мягкой тканью, при необходимости слегка влажной. Не используйте агрессивные средства, такие как бензин или спирт.

Какие аксессуары входят в комплект шуруповерта?

Шуруповерт поставляется с сетевым зарядным устройством и одной насадкой для завинчивания. Дополнительные насадки доступны отдельно.

Можно ли использовать шуруповерт под дождем?

Нет, шуруповерт Ferm CDM1124 не предназначен для использования под дождем. Он предназначен только для использования внутри помещений. На устройстве присутствует символ 'не использовать под дождем'.

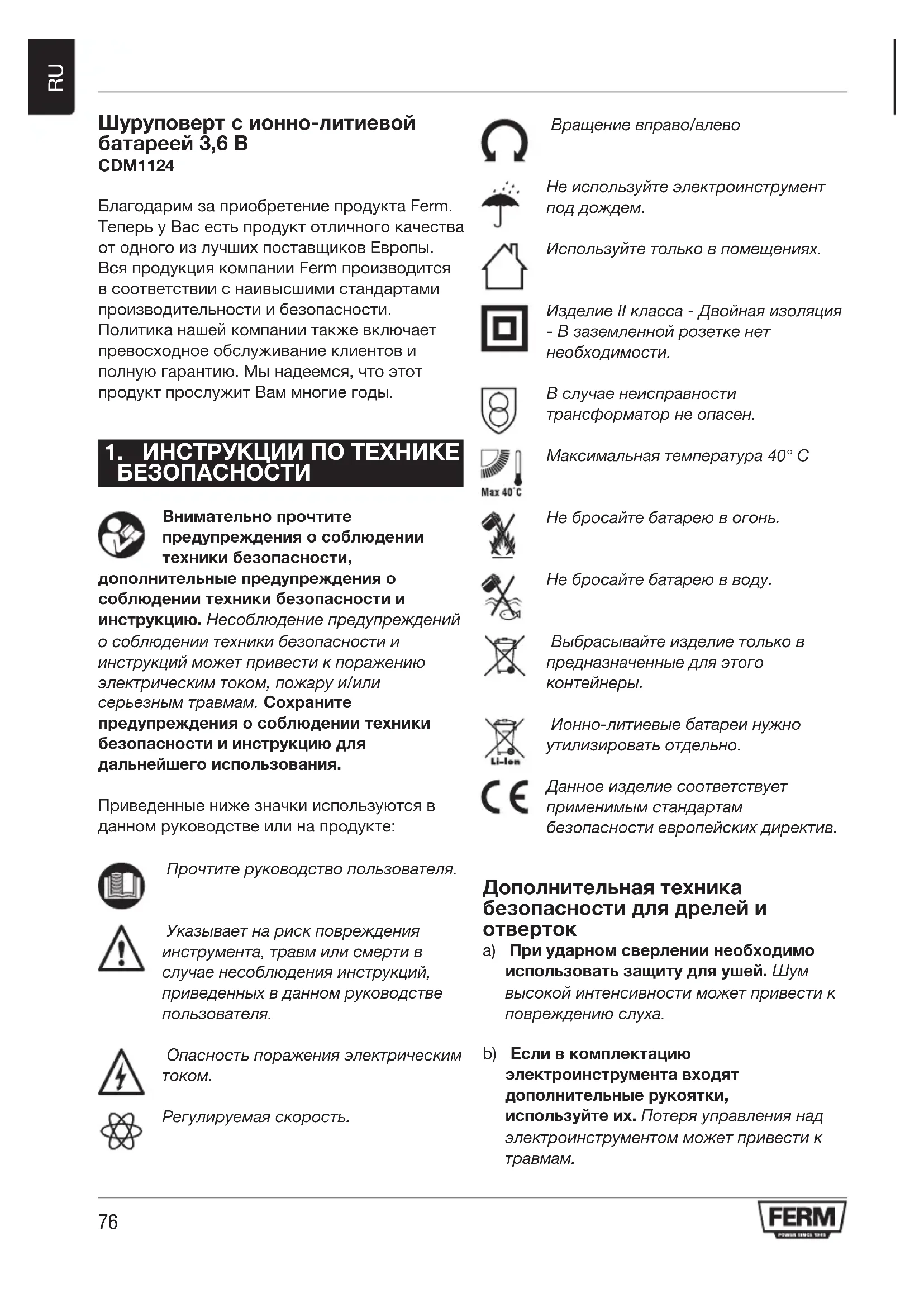

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CDM1124 Ferm

Шуруповерт с ионно-литиевой батареей 3,6 В CDM1124

Благодарим за приобретение продукта Ferm. Теперь у Вас есть продукт отличного качества от одного из лучших поставщиков Европы. Вся продукция компании Ferm производится в соответствии с наивысшими стандартами производительности и безопасности. Политика нашей компании также включает превосходное обслуживание клиентов и полную гарантию. Мы надеемся, что этот продукт прослужит Вам многие годы.

1. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Внимательно прочтите предупреждения о соблюдении техники безопасности,

дополнительные предупреждения о соблюдении техники безопасности и инструкцию. Несоблюдение предупреждений о соблюдении техники безопасности и инструкций может привести к поражению электрическим током, пожару и/или серьезным травмам. Сохраните предупреждения о соблюдении техники безопасности и инструкцию для дальнейшего использования.

Приведенные ниже значки используются в данном руководстве или на продукте:

Прочтите руководство пользователя.

Указывает на риск повреждения инструмента, травм или смерти в случае несоблюдения инструкций, приведенных в данном руководстве пользователя.

Опасность поражения электрическим током.

Регулируемая скорость.

Вращение вправо/влево

Не используйте электроинструмент под дождем.

Используйте только в помещениях.

Изделие II класса - Двойная изоляция - В заземленной розетке нет необходимости.

В случае неисправности трансформатор не опасен.

Максимальная температура 40° C

Max 40°C

Не бросайте батарею в огонь.

Не бросайте батарею в воду.

Выбрасывайте изделие только в предназначенные для этого контейнеры.

Ионно-литиевые батареи нужно утилизировать отдельно.

Данное изделие соответствует применимым стандартам безопасности европейских директив.

Дополнительная техника безопасности для дрелей и отверток

a) При ударном сверлении необходимо использовать защиту для ушей. Шум высокой интенсивности может привести к повреждению слуха.

b) Если в комплектацию электроинструмента входят дополнительные рукоятки, используйте их. Потеря управления над электроинструментом может привести к травмам.

с) Во время выполнения рабочих операций, где существует возможность соприкосновения принадлежности со скрытой электропроводкой или кабелем питания изделия, электроинструмент необходимо держать только за изолированные поверхности рукояток.

В случае если режущее приспособление соприкоснется с кабелем под током, металлические детали электроинструмента также будут находиться под током, и, как следствие, могут поразить оператора электрическим током.

Эксплуатация и уход за батареей

a) Для подзарядки батареи используйте только оригинальное зарядное устройство. Зарядное устройство, разработанное для определенного типа аккумуляторных батарей, может привести к пожару при использовании других типов аккумуляторных батарей.

b) Электроинструменты необходимо использовать только с предназначенными для них аккумуляторными батареями.

Использование других аккумуляторных батарей может привести к пожару и травмам.

с) Когда аккумуляторная батарея не находится в использовании, держите ее на безопасном расстоянии от металлических предметов, таких как скрепки для бумаги, монеты, ключи, гвозди, винты и прочие небольшие металлические предметы, которые могли бы замкнуть цепь между двумя клеммами аккумуляторной батареи.

Замыкание терминалов аккумуляторной батареи между собой может привести к ожогам и пожару.

d) В случае грубого использования аккумуляторной батареи не по назначению из нее может вытекать жидкость. Не прикасайтесь! В случае попадания жидкости на кожу немедленно промойте водой. В случае попадания жидкости в глаза обратитесь

за медицинской помощью. Жидкость в аккумуляторных батареях может привести к раздражениям и ожогам.

Обслуживание

a) Обслуживание электроинструмента должно выполняться квалифицированным лицом с использованием только оригинальных запасных частей. Это обеспечит сохранение безопасного использования электроинструмента.

Для зарядного устройства Предполагаемое использование

Зарядное устройство предназначено для ионно-литиевых аккумуляторных батарей напряжением 3,6В до 1,3 Ач. Другие аккумуляторные батареи могут прорваться и нанести увечья и повредить собственность.

a) Прибор не должен использоваться лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также людьми с недостатком опыта и знаний, если они не находятся под контролем и руководством
b) Следите, чтобы дети не играли с электроинструментом
с) Не пытайтесь перезаряжать не перезаряжаемые батареи!
d) Во время зарядки батареи должны быть помещены в хорошо проветриваемом помещении!

Остаточные риски

Даже если электроинструмент используется по назначению, некоторых остаточных рисков не избежать. Конструкция изделия связана со следующими рисками:

a) Использование электроинструмента в течение длительных периодов времени, а также использование электроинструмента в плохом техническом состоянии, может стать причиной вреда здоровью в результате длительных вибрационных нагрузок.
b) Разрушение рабочих приспособлений также может стать причиной травм и повреждения личной собственности.

Осторожно! Во время эксплуатации данный электроинструмент излучает электромагнитное поле. Данное электромагнитное поле при определенных обстоятельствах может мешать работе активных и пассивных медицинских имплантатов. В целях избежания фатального исхода в результате неисправности медицинского имплантата получите консультацию у своего лечащего врача и производителя имплантата перед использованием электроинструмента.

Замена штекера питания (только для Великобритании)

В случае повреждения 3-контактного разъема питания его необходимо заменить на штекер с предохранителем с сертификатом BS 1363/5A с соблюдением инструкций по соединению.

Провода в кабеле питания кодированы по цвету следующим образом:

• синий без напряжения
• коричневый под напряжением

В силу того, что провода кабеля питания не могут соответствовать цветовым обозначением клемм разъема питания, действуйте следующим образом:

• Синий провод необходимо подсоединить к клемме, обозначенной буквой N или окрашенной в черный цвет.
• Коричневый провод необходимо подсоединить к клемме, обозначенной буквой L или окрашенной в красный цвет.

2. СВЕДЕНИЯ ОБ ЭЛЕКТРОИНСТРУМЕНТЕ

Предполагаемое использование

Данный шуруповерт предназначен для вворачивания и выворачивания шурупов.

Технические спецификации

No модели CDM1124
Зарядное устройство CDA1089
Питание зарядного устройства	100-240 В~ 50-60 Гц макс.9W
Вывод зарядного устройства	6 В пост. тока 400мА
Время зарядки батареи 3-5 часа
Наибольший диаметризделия, зажимаемого в патроне	14 дюйма, шестиугольное
Скорость без нагрузки 200/мин
Уровень давления звука L_РА	58,67 дБ (А) K = 3 дБ (А)
Уровень звуковой мощности L_РА	69,67 дБ (А), K = 3 дБ (А)
Вибрация, передающаяся через руки a_h (безударное ввинчивание)	0,361 м/с ^2 K = 1,5 м/с ^2

Уровень вибрации

Уровень вибрации, указанный в данном руководстве, был измерен в соответствии со стандартизированным испытанием, приведенным в EN 60745; он может быть использован для сравнения одного инструмента с другим, а также для предварительной оценки воздействия вибрации при использовании данного инструмента для указанных целей.

• Применение инструмента для других целей, а также использование принадлежностей в плохом состоянии может значительно увеличить уровень вибрации.
• При выключении устройства, а также работе в холостом режиме уровень вибрации значительно уменьшается.

Для защиты от вибрации поддерживайте инструмент и принадлежности в хорошем состоянии, не давайте рукам мерзнуть и организуйте режим работы.

Описание

Цифры в тексте относятся к схемам на страницах 2-3

Рис. А

1. Электроинструмент
2. Разъем для зарядки
3. Индикатор зарядки
4. Держатель бит
5. Переключатель направления
6. Выключатель
7. Рабочий фонарик
8. Переходник зарядного устройства
9. Бит

3. ЭКСПЛУАТАЦИЯ

Перед использованием электроинструмента аккумуляторную батарею необходимо зарядить.

Зарядка инструмента

• Подсоедините малый разъем (9А) к зарядному разъему инструмента (2).
• Вставьте зарядное устройство в розетку и подождите. Светодиодный индикатор на инструменте (3) загорится и отобразит состояние зарядки.

Индикатор зарядки (3)

Рис. А

Инструмент оборудован индикатором зарядки (3), который указывает на текущее состояние процесса зарядки.

Цвет светодиода Состояние
Красный Происходит	зарядка батареи
Красный + Зеленый	Аккумуляторная батарея заряжена

- Полная зарядка аккумуляторной батареи занимает от 3 до 5 часов.

Установка сверл и битов отверток

Рис. В

Держатель бит инструмента (4) подходит как для сверл, так для стандартных шестиугольных бит на ¼ дюйма Порядок установки бит:

• Установите бит (10) в держатель бит инструмента (4) таким образом, чтобы его удерживал магнит.
• Для снятия бита просто извлеките его из держателя бит.

Изменение направления вращения Рис. А

• Установите переключатель направления вращения (5) в положение «←» для вворачивания шурупов и сверления.
• Установите переключатель направления вращения (5) в положение «→» для выворачивания шурупов.

Включение и выключение инструмента Рис. А

• Нажмите выключатель (6), чтобы включить инструмент.
• Отпускание выключателя (6) останавливает инструмент.
• Для блокировки движения выключателя переместите переключатель направления вращения (5) в среднее положение. Теперь выключатель не будет работать.

Инструмент оснащен электронной функцией защиты от перегрузки. В случае перегрузки инструмент автоматически выключится. В таком случае подождите 5 секунд, пока функция защиты от перегрузки отключится.

Функция блокировки шпинделя Рис. С

Инструмент оборудован автоматической блокировкой шпинделя. Когда выключатель (6) не зажат, вращение бита заблокировано. Таким образом, шуруповерт можно использовать в качестве ручного инструмента даже при полностью разряженной аккумуляторной батарее.

4. ОБСЛУЖИВАНИЕ

Перед очисткой и обслуживанием всегда отключайте электроинструмент и извлекайте аккумуляторную батарею.

Регулярно очищайте корпус электроинструмента мягкой тряпкой, желательно, после каждого использования. Убедитесь, что вентиляционные отверстия чисты от пыли и грязи. Для удаления особо сильных загрязнений используйте мягкую тряпку с мыльной пеной. Не используйте растворители, такие как бензин, спирт, аммиак и т. д. Химические вещества повредят синтетические компоненты.

ГАРАНТИЯ

Гарантийные условия приведены на отдельном гарантийном листе.

ОКРУЖАЮЩАЯ СРЕДА

Неисправные электрические и электронные изделия необходимо сдавать в соответствующие пункты утилизации.

Только для стран Европейского экономического сообщества

Не выбрасывайте электроинструменты в обычные мусорные корзины. В соответствии с Европейской директивой 2012/19/ЕС об утилизации отработанного электрического и электронного оборудования и ее реализации в государственном законодательстве электроинструменты, которые больше не могут использоваться по назначению необходимо подвергать утилизации дружественным по отношению к окружающей среде способом.

В изделие и руководство пользователя могут быть внесены изменения. Спецификации могут быть изменены без предварительного оповещения.

(RU) Под свою ответственность заявляем, что данное изделие соответствует следующим стандартам и нормам: соответствует требованиям Директивы 2011/65/EU Европейского парламента и совета от 8 июня 2011 г. по ограничению использования определенных опасных веществ в электрическом и электронном оборудовании
