NAUDOJIMO INSTRUKCIJA CDM1124 Ferm

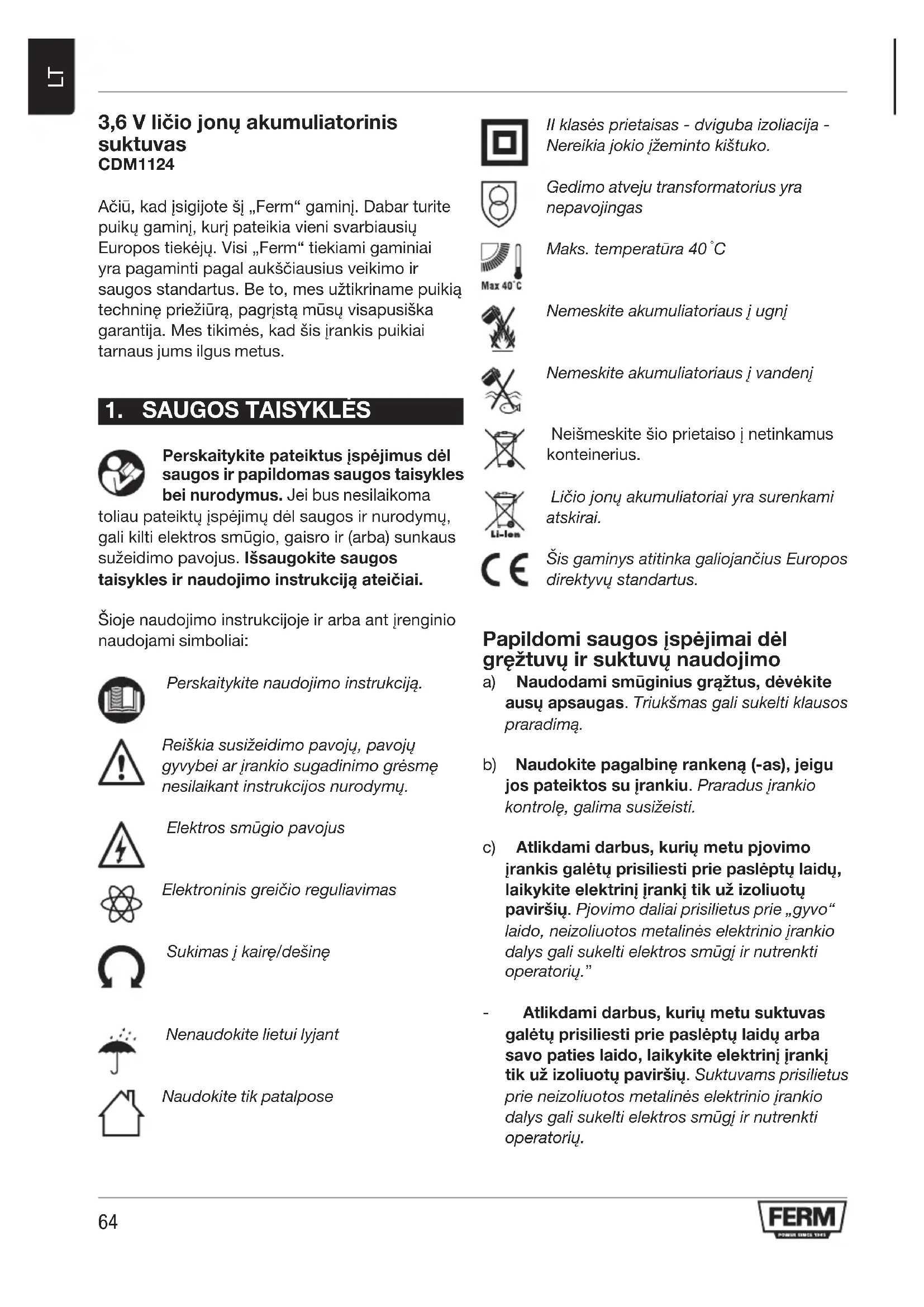

3,6 V ličio jonų akumuliatorinis suktuvas CDM1124

Ačiū, kad įsigijote šį „Ferm“ gaminį. Dabar turite puikų gaminį, kurį pateikia vieni svarbiausių Europos tiekėjų. Visi „Ferm“ tiekiami gaminiai yra pagaminti pagal aukščiausius veikimo ir saugos standartus. Be to, mes užtikriname puikią techninę priežiūrą, pagrįstą mūsų visapusiška garantija. Mes tikimės, kad šis įrankis puikiai tarnaus jums ilgus metus.

1. SAUGOS TAISYKLÈS

Perskaitykite pateiktus įspėjimus dėl saugos ir papildomas saugos taisykles bei nurodymus. Jei bus nesilaikoma toliau pateiktų įspėjimų dėl saugos ir nurodymų, gali kilti elektros smūgio, gaisro ir (arba) sunkaus sužeidimo pavojus. Išsaugokite saugos taisykles ir naudojimo instrukciją ateičiai.

Šioje naudojimo instrukcijoje ir arba ant jrenginio naudojami simboliai:

Perskaitykite naudojimo instrukcija.

Reiškia susižeidimo pavojų, pavojų gyvybei ar įrankio sugadinimo grėsmę nesilaikant instrukcijos nurodymų.

Elektros smūgio pavojus

Elektroninis greičio reguliavimas

Sukimas j kairę/dešinę

Nenaudokite lietui lyjant

Naudokite tik patalpose

Il klasės prietaisas - dviguba izoliacija - Nereikia jokio jžeminto kištuko.

Gedimo atveju transformatorius yra nepavojingas

Maks. temperatūra 40 °C

Nemeskite akumuliatoriaus j ugnj

Nemeskite akumuliatoriaus j vandenj

Neišmeskite šio prietaiso į netinkamus konteinerius.

Ličio jonų akumuliatoriai yra surenkami atskirai.

Šis gaminys atitinka galiojančius Europos direktyvų standartus.

Papildomi saugos įspėjimai dėl gręžtuvų ir suktuvų naudojimo

a) Naudodami smūginius grąžtus, dévėkite ausų apsaugas. Triukšmas gali sukelti klausos praradimą.
b) Naudokite pagalbinę rankeną (-as), jeigu jos pateiktos su įrankiu. Praradus įrankio kontrolę, galima susižeisti.
c) Atlikdami darbus, kurių metu pjovimo įrankis galėtų prisiliesti prie paslėptų laidų, laikykite elektrinį įrankį tik už izoliuotų paviršių. Pjovimo daliai prisilietus prie „gyvo“ laido, neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.”
- Atlikdami darbus, kurių metu suktuvas galėtų prisiliesti prie paslėptų laidų arba savo paties laido, laikykite elektrinį įrankį tik už izoliuotų paviršių. Suktuvams prisilietus prie neizoliuotos metalinės elektrinio įrankio dalys gali sukelti elektros smūgį ir nutrenkti operatorių.

Akumuliatorinių įrankių naudojimas ir priežiūra

a) I'kraukite naudodami tik gamintojo nurodytą kroviklj. Vieno tipo akumuliatoriui tinkantis kroviklis, naudojamas kitam akumuliatoriui krauti, gali kelti gaisro pavojų.
b) Elektrinius įrankius naudokite tik su specialiai jiems skirtais akumuliatoriais. Naudojant kitos rūšies akumuliatorių blokus, galima susižeisti arba sukelti gaisrą.
c) Kai akumuliatorius nėra naudojamas, laikykite jį toliau nuo kitų metalinių daiktų, pavyzdžiui, popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, dėl kurių gali kilti trumpasis jungimas tarp kontaktų. Sulietę akumuliatoriaus gnybtus galite nusideginti arba patirti gaisrą.
d) Netinkamai naudojant, iš akumuliatoriaus gali ištekėti skysčio; venkite sąlyčio su juo. Jei sąlytis atsitiktinai įvyko, gausiai nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoja. Iš baterijos ištekėjęs skystis gali sudirginti arba nudeginti odą.

Techninė priežiūra

a) Ši elektrinį įrankį privalo techniškai prižiūrėti kvalifikuotas specialistas, naudodamas originalias keičiamąsias dalis. Taip užtikrinsite saugų elektros įrankio darba.

Kroviklis

Numatytoji naudojimo paskirtis

Kraukite tik 3,6 V, maks. 1,3 Ah ličio jonų daugkartinio naudojimo akumuliatorius. Kitų rūšių akumuliatoriai gali užsiliepsnoti ir sužeisti jus bei padaryti žalos turtui.

a) Šis buitinis prietaisas néra skirtas naudoti vaikams arba žmonėms, turintiems fizinių, jutimo ar psichinių sutrikimų arba asmenims, neturintiems pakankamai patirties ir žinių, kaip naudoti šį gaminį, nebent juos prižiūrėtų arba pamokytų, kaip naudoti šį prietaisą, už jų saugą atsakingas asmuo.
b) Prižiūrėkite vaikus; neleiskite vaikams žaisti su šiuo prietaisu
c) Nebandykite jkrauti vienkartinių baterijų!
d) Kraunamus akumuliatorius privaloma laikyti gerai védinamoje patalpoje!

Kiti pavojai

Netgi naudojant elektrini įrankį taip, kaip nurodyta, neįmanoma atmesti visų likusiųjų pavojų veiksnių. Dėl šio elektrinio įrankio konstrukcijos ir dizaino gali kilti tokių pavojų:

a) žala sveikatai dėl vibracijos poveikio, jeigu įrankis naudojamas ilgą laiką ir nėra tinkamai eksploatuojamas arba techniškai prižiūrimas; b) Sužalojimai ir turtinė žala sulūžus ir staigiai išlėkus priedams.

Įspėjimas! Šis elektrinis įrankis darbo metu sukuria elektromagnetinį lauką. Esant tam tikroms sąlygoms, šis laukas gali sutrikdyti aktyvių arba pasyvių medicininių implantų veikimą. Norint sumažinti sunkių arba mirtinų sužeidimų pavojų, rekomenduojame, kad asmenys, turintys medicininių implantų, prieš pradėdami naudoti šį elektrinį įrankį, pasitartų su savo fizioterapeutais ir medicininių implantų gamintojais.

2. INFORMACIJA APIE JRENGIN

Numatytoji naudojimo paskirtis

Šis suktuvas skirtas varžtams jsukti ir išsukti

Techniniai duomenys

Modelio Nr. CDM1124
Kroviklis CDA1089
Kroviklio jvestis 100-240 V~ 50-60 Hz 9W
Kroviklio išvestis 6V DC, 400mA
Akumuliatoriaus jkrovimo laikas 3-5 val.
Griebtuvo skersmuo	14 col., šešiakampis
Greitis be apkrovos	200 /min
Garso slėgio lygis L_pA	58,67 dB (A) K = 3 dB (A)
Garso galios lygis L_WA	69,67 dB (A) K = 3 dB (A)
Plaštaku-rankų vibracija a_n (varžtų sukimas be smūgių)	0,361 m/s ^2 , K=1,5 m/s ^2

Vibracijos lygis

Šioje naudojimo instrukcijoje nurodytas vibracijos lygis nustatytas atsižvelgiant j standartinį bandymo metodą, pateiktą EN60745; jį galima naudoti palyginimui su kitais įrankiais

ir preliminariam vibracijos poveikio jvertinimui naudojant jrankj minėtiems darbams atlikti.

• Naudojant įrankį kitokiems darbams arba naudojant su kitokiais arba prastai techniškai prižiūrėtais priedais, poveikio lygis gali ženkliai padidėti.
• Kai įrankis yra išjungtas arba kai jis veikia, bet faktiškai nėra naudojamas, poveikio lygis gali ženkliai sumažėti.

Apsisaugokite nuo vibracijos poveikio, techniškai prižiūrėdami įrankį ir jo priedus, laikydami rankas šiltai, planuodami darbus.

Aprašas

Šiame tekste esantys skaičiai atitinka 2-3 psl. esančius paveikslėlius.

A pav.

1. Irankis
2. Krovimo lizdas
3. Krovimo kontroliné lemputé
4. Antgalių laikiklis
5. Sukimosi krypties jungiklis
6. ljungimo/išjungimo jungiklis
7. Apšvietimo lemputė
8. Kroviklio adapteris
9. Sukimo antgalis

3.NAUDOJIMAS

Prieš naudojant pirmą kartą, įrankį privaloma įkrauti.

Irankio krovimas

• Jkiškite mažą kabelio kištuką (8A) i įrankio krovimo lizdą (2).
• Prijunkite kroviklj prie elektros tinklo lizdo ir šiek tiek palaukite. Užsidegs įrankio diodinis indikatorius (3), rodantis įkrovimo būseną.

Krovimo kontrolinė lemputė (3)

A pav.

Irankis turi krovimo kontrolinę lemputę (3), kuri rodo krovimo proceso büseną:

Šviesos diodo spalva	Būsena
Raudona Akumuliatorius kraunamas
Raudona + Žalia	Akumuliatoriaus krovimas baigtas;akumuliatorius visiškai jkrautas

- Akumuliatoriui visiškai ikrauti gali prireikti iki 3 - 5 valandu.

Grąžtu arba sukimo antgalių jdėjimas ir išėmimas

B pav.

Irankio antgalių laikiklis (4) tinka gražtams ir sukimo antgaliams, turintiems standartinę šešiakampę ¼ col. skersmens ašį. Norėdami įdėti sukimo antgalį:

• Kiškite sukimo antgalj (10) i įrankio antgalių laikiklį (4), kol jį pritrauks magnetas.
• Sukimo antgalj galima išimti, ištraukiant jì iš antigalių laikiklio.

Sukimosi krypties pasirinkimas

A pav.

• Norėdami jsukti varžtus arba naudoti įrankį gręžimui, nustatykite krypties pasirinkimo jungiklj (5) i padėtį „◀“.
• Norėdami varžtus išsukti, nustatykite krypties pasirinkimo jungiklj (5) į padėtį „→“.

Irankio jjungimas ir išjungimas A pav.

• Norėdami, kad įrankis veiktų, laikykite nuspaudę įjungimo/išjungimo jungikli (6).
• Norėdami įrankį išjungti, įjungimo/išjungimo jungiklj (6) atleiskite.
• Pastumkite sukimosi krypties jungiklj (5) i vidurinę padėtį, kad užfiksuotumėte ijungimo/ išjungimo jungiklj ir jis nejudėtų. Šioje padėtyje jo suaktyvinti negalima.

Šiame įrankyje įrengta elektroninė apsaugos nuo perkrovos funkcija. Jeigu tik įrenginys perkraunamas, jis automatiškai išjungiamas. Įvykus perkrovai, palaukite bent 5 sekundes, kol apsaugos nuo perkrovos įtaisas pats atsitaisys.

Veleno fiksavimo funkcija

C pav.

Šiame įrankyje įrengtas automatinis veleno fiksavimo įtaisas. Kol nepaspausite įjungimo/ išjungimo jungiklio (6), antgalių laikiklis (4) bus užfiksuotas ir nesisuks. Dabar suktuvą galima naudoti kaip mechaninį įrankį (net ir tada, kai akumuliatorius yra išsikrovęs).

4. TECHNINÉ PRIEŽIŪRA

Prieš atlikdami valymo ir techninės priežiūros darbus, visada išjunkite įrankį ir ištraukite iš jo akumuliatorių.

Reguliariai valykite prietaiso korpusą sausa šluoste, pageidautina po kiekvieno panaudojimo. Ventiliacijos angos turi būti švarios: nedulkėtos ir nepurvinos. Įsisenėjusi purvą nuvalykite minkšta šluoste, suvilgyta muiluotame vandenyje. Nenaudokite jokių tirpiklių, pavyzdžiui, benzino, alkoholio, amoniako ir panašiai, nes tokios cheminės medžiagos gali sugadinti sintetines įrankio sudedamąsias dalis.

GARANTIJA

Garantines sąlygas galite rasti atskirai pridėtoje garantijos kortelėje.

APLINKOSAUGA

Sugedusius ir (arba) išmestus elektrinius arba elektroninius aparatus reikia pristatyti j atitinkamus perdirbimo punktus.

Taikoma tik EB šalims

Neišmeskite elektrinių įrankių kartu su įprastomis buitinėmis atliekomis. Atsižvelgiant į ES Direktyvą 2012/19/EB dėl elektrinių ir elektroninių įrenginių bei jos įgyvendinimą pagal nacionalinius teisės aktus, visi elektriniai įrankiai privalo būti surenkami atskirai nuo buitinių atliekų bei perdirbami tokiu būdu, kad nebūtų daroma žala aplinkai.

Litija jonu skrūvgriezis 3,6 V CDM1124

Maks. temperatūra: 40° C

Akumulatoru nedrīkst novietot ugunī

(LT) Prisiimdami visą atsakomybę deklaruojame, kad šis gaminys atitinka žemiau paminėtus standartus arba nuostatus: atitinka 2011 m. birželo 8 d. Europos Parlamento ir Tarybos direktyvą 2011/65/EB dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangje apribojimo.
