Merke	Ferm
Modell	CDM1124
Kategori	Skrutrekker
Type	Trådløs skrutrekker
Batterispenning	3,6 V
Batterikapasitet	1,3 Ah
Batteritype	Li-ion
Ladetid	3 til 5 timer
Lader	Inngang 100-240 V~ 50-60 Hz, utgang 6 V DC 400 mA
Tomgangshastighet	200 o/min
Chuckkapasitet	1/4 tomme sekskant (6,35 mm)
Lydtrykknivå	58,67 dB(A)
Lydeffektnivå	69,67 dB(A)
Vibrasjoner (skruing)	0,361 m/s²
Vekt (omtrentlig)	Omtrent 0,4 kg
Dimensjoner (omtrentlig)	Omtrent 20 x 5 x 5 cm
Hovedfunksjoner	Skruing og løsning av skruer, aksellås, LED-ladeindikator, arbeidslys, overbelastningsbeskyttelse
Sikkerhet	Dobbelt isolasjon (klasse II), automatisk stopp ved overbelastning
Vedlikehold og rengjøring	Rengjøres med en myk, lett fuktig klut. Ikke bruk løsemidler.
Reservedeler og reparerbarhet	Skruebits og lader er tilgjengelig. Reparasjon av kvalifisert fagperson.
Garanti	Garantibevis følger separat
Generell informasjon	Merke Ferm, modell CDM1124, trådløs skrutrekker for å skru og løsne skruer.

Ofte stilte spørsmål - CDM1124 Ferm

Hvordan lader jeg skrutrekkeren Ferm CDM1124?

Koble den lille kontakten på laderen til ladekontakten på skrutrekkeren, og koble deretter laderen til en stikkontakt. LED-indikatoren blir rød under lading og rød+grønn når ladingen er fullført. Ladetiden er 3 til 5 timer.

Hvordan endrer jeg rotasjonsretningen?

Bruk rotasjonsretningsbryteren som sitter over av/på-bryteren. Still den på ◀ for å skru inn eller → for å skru ut. Midtstillingen låser bryteren.

Hvordan setter jeg inn et skruebits?

Bitholderen aksepterer bits med 1/4 tommers sekskantet skaft. Sett bare bitsen inn i bitholderen; den holdes på plass av en magnet. For å fjerne den, trekk den ut.

Hva betyr LED-indikatoren på skrutrekkeren?

Ladeindikatoren sitter nær ladekontakten. Rød: batteriet lades. Rød+Grønn: ladingen er fullført, batteriet er fullt.

Hvordan bruker jeg aksellåsen?

Skrutrekkeren er utstyrt med en automatisk aksellås. Når av/på-bryteren ikke er aktivert, er bitholderen låst, slik at du kan bruke skrutrekkeren som en manuell skrutrekker, selv om batteriet er tomt.

Hva er overbelastningsbeskyttelsen?

Skrutrekkeren har elektronisk overbelastningsbeskyttelse. Ved overbelastning stopper den automatisk. Vent minst 5 sekunder for at beskyttelsen skal nullstilles før du bruker verktøyet igjen.

Er skrutrekkeren egnet for intensiv bruk?

Denne trådløse skrutrekkeren er designet for sporadisk skruing og løsning av skruer. For intensiv bruk anbefaler vi en kraftigere boremaskin/skrutrekker.

Hvordan rengjør jeg skrutrekkeren?

Før rengjøring, slå av og koble fra batteriet. Rengjør huset med en myk, lett fuktig klut. Ikke bruk sterke rengjøringsmidler som bensin eller alkohol.

Hvilke tilbehør følger med skrutrekkeren?

Skrutrekkeren leveres med en nettlader og en skruebits. Ekstra bits kan kjøpes separat.

Kan jeg bruke skrutrekkeren i regnvær?

Nei, skrutrekkeren Ferm CDM1124 er ikke designet for bruk i regnvær. Den er kun beregnet for innendørs bruk. Symbolet 'ikke bruk i regnvær' er til stede på enheten.

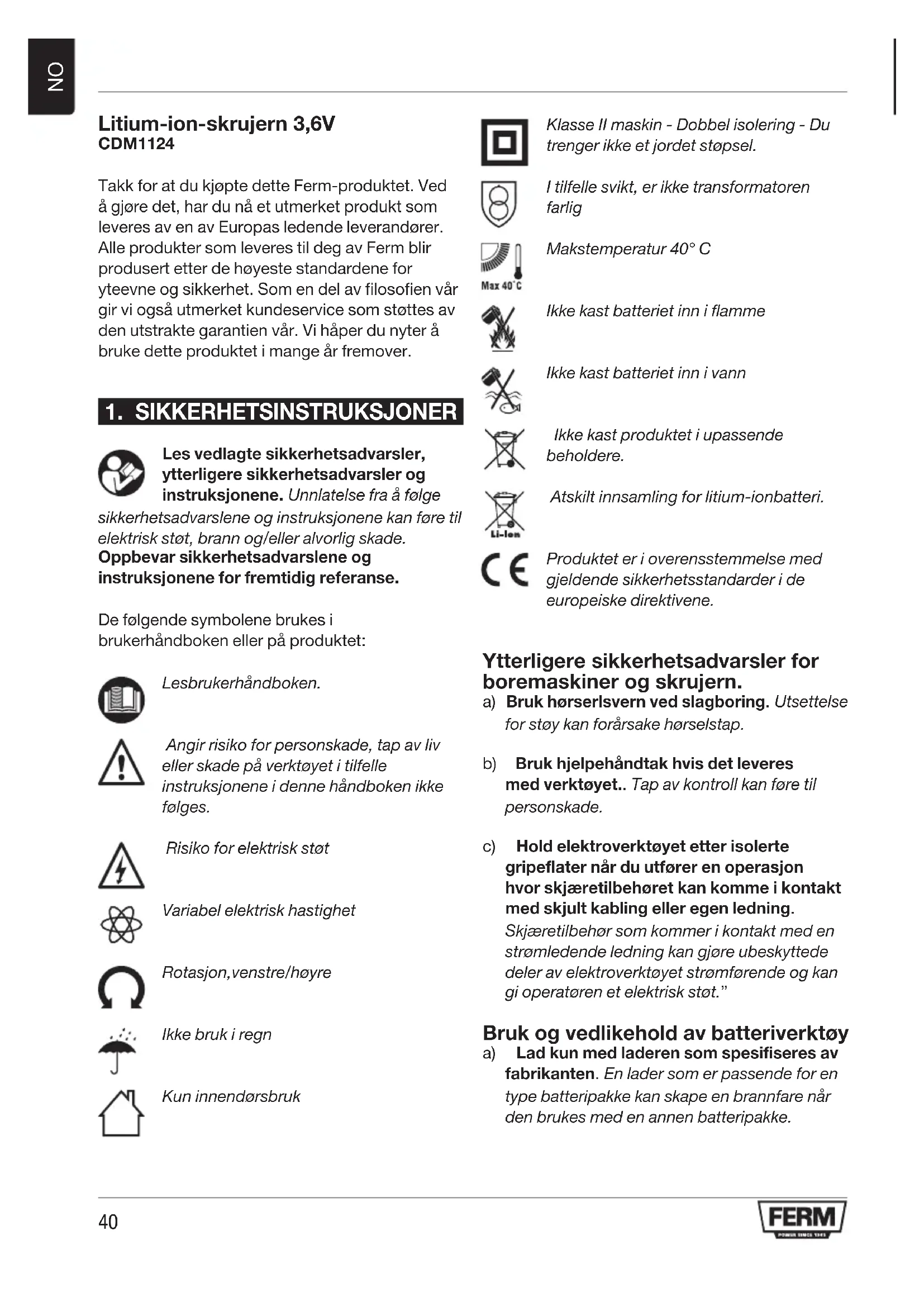

BRUKSANVISNING CDM1124 Ferm

Takk for at du kjøpte dette Ferm-produktet. Ved å gjøre det, har du nå et utmerket produkt som leveres av en av Europas ledende leverandører. Alle produkter som leveres til deg av Ferm blir produsert etter de høyeste standardene for yteevne og sikkerhet. Som en del av filosofien vår gir vi også utmerket kundeservice som støttes av den utstrakte garantien vår. Vi håper du nyter å bruke dette produktet i mange år fremover.

1. SIKKERHETSINSTRUKSJONER

Les vedlagte sikkerhetsadvarsler, ytterligere sikkerhetsadvarsler og instruksjonene. Unnlatelse fra å følge sikkerhetsadvarslene og instruksjonene kan føre til elektrisk støt, brann og/eller alvorlig skade. Oppbevar sikkerhetsadvarslene og instruksjonene for fremtidig referanse.

De følgende symbolene brukes i brukerhåndboken eller på produktet:

Lesbrukerhåndboken.

Angir risiko for personskade, tap av liv eller skade på verktøyet i tilfelle instruksjonene i denne håndboken ikke følges.

Risiko for elektrisk støt

Variabel elektrisk hastighet

Rotasjon, venstre/høyre

Ikke bruk i regn

Kun innendørsbruk

I tilfelle svikt, er ikke transformatoren farlig

Makstemperatur 40°C

Ikke kast batteriet inn i flamme

Ikke kast batteriet inn i vann

Ikke kast produktet i upassende beholdere.

Atskilt innsamling for litium-ionbatteri.

Produktet er i overensstemmelse med gjeldende sikkerhetsstandarder i de europeiske direktivene.

Ytterligere sikkerhetsadvarsler for boremaskiner og skrujern.

a) Bruk hørserlsvern ved slagboring. Utsettelse for støy kan forårsake hørselstap.
b) Bruk hjelpehåndtak hvis det leveres med verktøyet.. Tap av kontroll kan føre til personskade.
c) Hold elektroverktøyet etter isolerte gripeflater när du utfører en operasjon hvor skjæretilbehøret kan komme i kontakt med skjult kabling eller egen ledning.

Skjæretilbehør som kommer i kontakt med en strømledende ledning kan gjøre ubeskyttede deler av elektroverktøyet strømførende og kan gi operatøren et elektrisk støt."

Bruk og vedlikehold av batteriverktøy

b) Bruk elektroverktøy kun med spesifikt utpekte batteripakker. Bruk av andre batteripakker kan skape fare for skade og brann.
c) Når batteripakken ikke er i bruk, må du holde den unna andre metallgjenstander, som binders, mynter, nøkler, spiker eller andre små metallgjenstander som kan skape en kobling fra en terminal til en annen. Å kortslutte to batteriterminaler sammen kan forårsake brannskadder eller brann.
d) Ved misbruk kan væske ejiseres fra batteriet, unngå kontakt. Hvis utilsiktet kontakt oppstår, spyl med vann. Oppsøk legehjelp hvis væske kommer i kontakt med øyne i tillegg. Væske som ejiseres fra batteriet kan forårsake irritasjon og brannsår.

Vedlikehold

a) Få elektroverktøyet vedlikeholdt av en kvalifisert reparatør som kun bruker identiske reservedeler. Dette sørger for at elektroverktøyets sikkerhet vedlikeholdes.

For laderen

Tiltenkt bruk

Lad kun oppladbare litium-ionbatteripakker av typen 3,6V maks. 1,3Ah. Andre batterityper kan briste, noe som forårsaker personskade og skade.

a) Apparatet skal ikke brukes av personer (inkludert barn) med reduserte fysiske, sanselige eller psykiske evner eller manglende erfaring og kunnskap med mindre de får oppsyn eller instruksjoner.
b) Barn skal ha oppsyn så de ikke leker med apparatet
c) Ikke lad ikke-oppladbare batterier!
d) Batterier må plasserer i et godt ventilert område under lading!

Restrisiko

Selv om elektroverktøyet brukes som fastslått, er det ikke mulig å fjerne alle restrisiko-faktorer. De følgende farene kan oppstå i forbindelse med elektroverktøyets oppføring og design:

a) Helseproblemer som følge fra vibrasjonsnivå hvis elektroverktøyet brukes over lengre perioder eller ikke blir håndtert riktig og godt vedlikeholdt.

b) Skader og eiendomsskader på grunn av ødelagte tilbehør som plutselig kastes ut.

Advarsel! Dette elektroverktøyet produserer et elektromagnetisk felt under drift. I noen tilfeller kan dette feltet

forstyrre aktive eller passive medisinske implantater. For å redusere risikoen for alvorlig eller dødelig skade, anbefaler vi at personer med medisinske implantater konsulterer legen og fabrikanten av medisinske implantat før elektroverktøyet tas i bruk.

Hvis det formstøpte støpselet med 3 pinner som er festet til enheten er skadet og trenger bytte, er det viktig at den blir ødelagt på riktig måte og byttet med et godkjent støpsel med innsatt BS1363/5A-sikring og at de følgende ledningsinstruksjonene følges. Ledningene i nettkabelen er farget etter den følgende koden:

• blå nøytral
  • brun strømførende

Siden fargene til ledningene i nettkabelen til enheten muligens ikke matcher fargemerkingen som identifiserer terminalene i støpselet, fortsetter du som følger:

• Ledningen som er farget blått må kobles til terminalen som er markert med bokstaven N eller farget svart.
• Ledningen som er farget brunt må kobles til terminalen som er markert med bokstaven L eller farget rødt.

2.MASKININFORMASJON

Tiltenkt bruk

Dette skrujernet er tiltenk til å bore inn og løsne skruer.

Tekniske spesifikasjoner

Modellnr. CDM1124
Lader CDA1089
Inngangseffekt for lader 100-240V~ 50-60Hz 9W
Effekt for lader 6V DC, 400mA
Ladetid for batteri 3-5 timer
Chuck-kapasitet 1⁄4 tomme, sekskantet
Hastighet uten belastning 200 /min
Lydtrykknivå L_PA	58,67 dB(A) K= 3 dB(A)
Lydeffekt L_PA	69,67 dB(A), K=3dB(A)
Hånd-arm-vibrasjon a_h (skruing uten støt)	0,361 m/s2K=1,5 m/s2

Vibrasjonsnivå

Vibrasjonsnivået som oppgis i denne instruksjonshåndboken har blitt målt i henhold til en standardisert test gitt i EN 60745. Den kan brukes for å sammenligne et verktøy med et annet og som forberedende vurdering av utsettelse for vibrasjon når verktøyet brukes for bruksområdene som nevnes.

• Bruk av verktøyet for andre bruksområder eller dårlig vedlikeholdt tilbehør kan øke eksponeringsnivået betraktelig.
• Gangene verktøyet er slått av eller när det gjøres uten å gjøre jobben kan redusere eksponeringsnivået betraktelig.

Beskytt deg mot effekten av vibrasjon ved å vedlikeholde verktøyet og tilbehøret, holde hendene dine varme og organisere jobbmønsteret ditt.

Beskrivelse

Batteriet må lades før første bruk.

Lading av maskinen

• Sett den lille kabelpluggen (8A) inn i maskinens ladekontakt (2).
• Sett laderen inn i en stikkontakt og vent en stund. LED-indikatoren på maskinen (3) vil lyse opp og vise ladestatus.

Ladelys (3)

Fig.A

LED-farge Status
Rød Batterilading pågår
Rød + Grønn Batterilading fullført, batteri helt ladet

• Det kan ta opp til 3 - 5 timer å lade batteriet helt.

Utstyring og fjerning av spisser til boremaskiner og skrujern

Fig. B

Maskinens spissholder (4) er passende for spisser til boremaskiner og skrujern med vanlig ¼ tommers sekskantet skaft. For å utstyre en skrujernsspiss:

• Sett skrujernsspissen (10) inn i maskinens spissholder (4), den blir holdt av en magnet.
• Skrujernsspissen kan fjernes ved å trekke den ut av spissholderen igjen.

Justering av rotasjonsretning

Fig. A

• Sett retningsbryteren (5) til posisjon ← for å drille skruer eller bruke den for boring.
• Sett retningsbryteren (5) til posisjon ➔ for å fjerne skruer.

Slå maskinen på og av

Fig. A

• Å trykke på-/av-bryteren (6) vil aktivere maskinen.
• Å slippe på-/av-bryteren (6) vil stoppe maskinen.
• Flytt retningsbryteren (5) til midtstillingen for å låse på-/av-bryteren. Den kan ikke bli aktivert i denne stillingen.

Maskinen er utstyrt med beskyttelsesfunksjon mot elektrisk overbelastning. Når maskinen blir overbelastes, slås den av automatisk. Vent minst 5 sekunder for å la overbelastningsbeskyttelsen nullstilles när dette skjer.

Spindellås-funksjon

Fig. C

Maskinen er utstyrt med en automatisk spindellås-funksjon. Når på-/av-bryteren (6) ikke trykkes, er rotasjon av spissholderen (4) låst. Nå er det mulig å bruke skrujernet (selv om batteriet er tomt) som et manuelt verktøy.

4. VEDLIKEHOLD

Slå alltid av maskinen og fjern batteripakken før rengjøring og vedlikehold.

Rengjør maskinbekledningen regelmessig med en myk klut, helst etter hver bruk. Sørg for at ventilasjonsåpningene er fri for støv og skitt. Fjern veldig utholdende skitt med en myk klut fuktet med såpeskum. Ikke bruk noen løsemidler som bensin, alkohol, ammoniakk osv. Slike kjemikalier vil skade de syntetiske komponentene.

GARANTI

Garantibetingelsene finnes i garantikortet som er vedlagt for seg selv.

MILJ∅

Defekt og/eller kasserte elektriske eller elektroniske apparater må samles på passende resirkuleringsanlegg.

Kun for EU-land

Ikke kast elektroverktøy i husholdningsavfall. Ifølge den europeiske veiledningen 2012/19/EC for kassert elektrisk og elektronisk utstyr og implementeringen dens inn i nasjonal rett, må elektroverktøy som ikke er brukbare lengre samles inn hver for seg og avhendes på en miljøvennlig måte.

Produktet og brukerhåndboken er underlagt endringer. Spesifikasjoner kan endres uten forvarsel.
