CDM1124 - Skrutkovač Ferm - Bezplatný návod na obsluhu

Značka	Ferm
Model	CDM1124
Kategória	Skrutkovačka
Typ	Bezdrôtová skrutkovačka
Napätie batérie	3,6 V
Kapacita batérie	1,3 Ah
Typ batérie	Li-ion
Čas nabíjania	3 až 5 hodín
Nabíjačka	Vstup 100-240 V~ 50-60 Hz, výstup 6 V DC 400 mA
Voľnobežné otáčky	200 ot/min
Kapacita skľučovadla	1/4 palca hexagonálny (6,35 mm)
Hladina akustického tlaku	58,67 dB(A)
Hladina akustického výkonu	69,67 dB(A)
Vibrácie (skrutkovanie)	0,361 m/s²
Hmotnosť (približne)	Približne 0,4 kg
Rozmery (približne)	Približne 20 x 5 x 5 cm
Hlavné funkcie	Skrutkovanie a odskrutkovanie, aretácia hriadele, indikátor nabitia LED, pracovná lampa, ochrana proti preťaženiu
Bezpečnosť	Dvojitá izolácia (trieda II), automatické zastavenie pri preťažení
Údržba a čistenie	Čistite mäkkou handričkou mierne navlhčenou. Nepoužívajte rozpúšťadlá.
Náhradné diely a opraviteľnosť	Skrutkovacie hroty a nabíjačka sú k dispozícii. Opravu vykonáva kvalifikovaný odborník.
Záruka	Záručný list je priložený samostatne
Všeobecné informácie	Značka Ferm, model CDM1124, bezdrôtová skrutkovačka na skrutkovanie a odskrutkovanie skrutiek.

Často kladené otázky - CDM1124 Ferm

Ako nabíjať skrutkovačku Ferm CDM1124 ?

Pripojte malý konektor nabíjačky do nabíjacej zdierky skrutkovačky, potom pripojte nabíjačku do sieťovej zásuvky. Indikátor LED sa počas nabíjania rozsvieti na červeno a po dokončení nabíjania na červeno a zeleno. Čas nabíjania je 3 až 5 hodín.

Ako zmeniť smer otáčania ?

Použite prepínač smeru otáčania umiestnený nad spínačom. Nastavte ho na ◀ pre skrutkovanie alebo na → pre odskrutkovanie. Stredná poloha uzamkne spínač.

Ako vložiť skrutkovací hrot ?

Držiak hrotov akceptuje hroty so šesťhrannou stopkou 1/4 palca. Jednoducho vložte hrot do držiaka; je držaný magnetom. Na vybratie ho potiahnite.

Čo znamená indikátor LED na skrutkovačke ?

Indikátor nabíjania je umiestnený v blízkosti nabíjacej zdierky. Červená: batéria sa nabíja. Červená+Zelená: nabíjanie dokončené, batéria plná.

Ako používať aretáciu hriadele ?

Skrutkovačka je vybavená automatickou aretáciou hriadele. Keď spínač zap/vyp nie je stlačený, držiak hrotov je uzamknutý, čo umožňuje používať skrutkovačku ako ručný skrutkovač, aj keď je batéria vybitá.

Aká je ochrana proti preťaženiu ?

Skrutkovačka je vybavená elektronickou ochranou proti preťaženiu. V prípade preťaženia sa automaticky zastaví. Pred opätovným použitím nástroja počkajte aspoň 5 sekúnd, kým sa ochrana opäť aktivuje.

Je skrutkovačka vhodná na intenzívne použitie ?

Táto bezdrôtová skrutkovačka je navrhnutá na príležitostné skrutkovanie a odskrutkovanie. Na intenzívne použitie odporúčame výkonnejšiu víťaciu skrutkovačku.

Ako čistiť skrutkovačku ?

Pred čistením vypnite a odpojte batériu. Čistite kryt mäkkou handričkou, v prípade potreby mierne navlhčenou. Nepoužívajte agresívne prostriedky, ako je benzín alebo alkohol.

Aké príslušenstvo je súčasťou skrutkovačky ?

Skrutkovačka sa dodáva so sieťovou nabíjačkou a jedným skrutkovacím hrotom. Ďalšie hroty sú k dispozícii samostatne.

Môžem používať skrutkovačku v daždi ?

Nie, skrutkovačka Ferm CDM1124 nie je určená na používanie v daždi. Je určená len na vnútorné použitie. Na zariadení je symbol 'nepoužívať v daždi'.

NÁVOD NA OBSLUHU CDM1124 Ferm

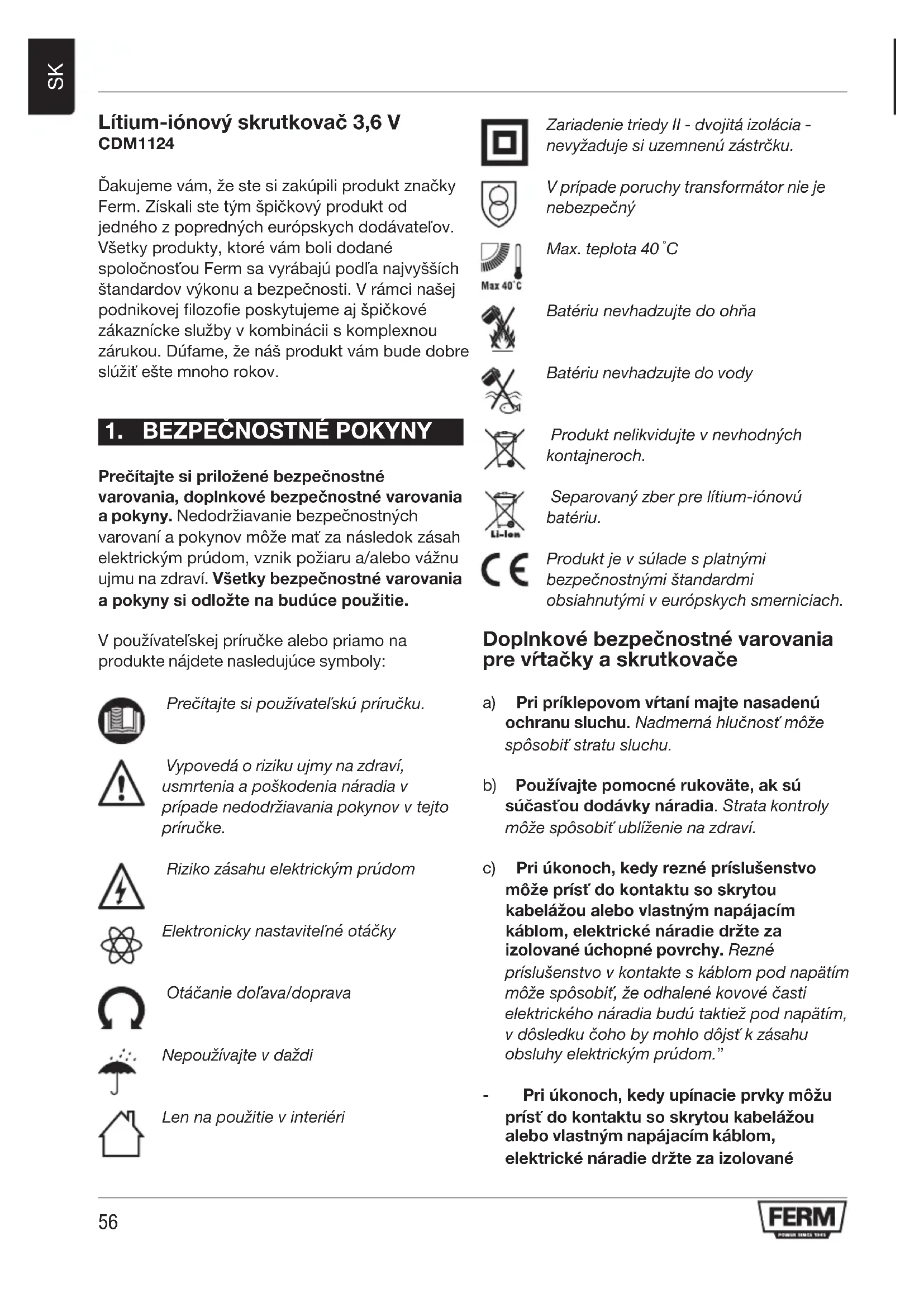

Lítium-iónový skrutkovač 3,6 V CDM1124

Ďakujeme vám, že ste si zakúpili produkt značky Ferm. Získali ste tým špičkový produkt od jedného z popredných európskych dodávatel'ov. Všetky produkty, ktoré vám boli dodané spoločnostou Ferm sa vyrábajú podľa najvyšších štandardov výkonu a bezpečnosti. V rámci našej podnikovej filozofie poskytujeme aj špičkové zákaznícke služby v kombinácii s komplexnou zárukou. Dúfame, že náš produkt vám bude dobre slúžit ešte mnoho rokov.

1. BEZPEČNOSTNÉ POKYNY

Prečítajte si priložené bezpečnostné varovania, doplnkové bezpečnostné varovania a pokyny. Nedodržiavanie bezpečnostných varovaní a pokynov môže mať za následok zásah elektrickým prúdom, vznik požiaru a/alebo vážnu ujmu na zdraví. Všetky bezpečnostné varovania a pokyny si odložte na budúce použitie.

V používatel'skej príručke alebo priamo na produkte nájdete nasledujúce symboly:

Prečítajte si používatel'skú príručku.

Vypovedá o riziku ujmy na zdraví, usmrtenia a poškodenia náradia v prípade nedodržiavania pokynov v tejto príručke.

Nepoužívajte v daždi

Len na použitie v interiéri

Zariadenie triedy II - dvojítá izolácia - nevyžaduje si uzemnenú zástrčku.

V prípade poruchy transformátor nie je nebezpečný

Max. teplota 40 °C

Batériu nevhadzujte do ohňa

Batériu nevhadzujte do vody

Produkt nelikvidujte v nevhodných kontajneroch.

Produkt je v súlade s platnými bezpečnostnými štandardmi obsiahnutými v európskych smerniciach.

Doplnkové bezpečnostné varovania pre vrtačky a skrutkovače

a) Pri príklepovom vřtaní majte nasadenú ochranu sluchu. Nadmerná hlučnost môže spôsobit' stratu sluchu.
b) Používajte pomocné rukoväte, ak sú súčasťou dodávky náradia. Strata kontroly môže spôsobit' ublíženie na zdraví.
c) Pri úkonoch, kedy rezné príslušenstvo môže príst do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované úchopné povrchy. Rezné príslušenstvo v kontakte s káblom pod napätím môže spôsobit, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjst'k zásahu obsluhy elektrickým prúdom."
- Pri úkonoch, kedy upínacie prvky môžu príst do kontaktu so skrytou kabelážou alebo vlastným napájacím káblom, elektrické náradie držte za izolované

úchopné povrchy. Upevňovacie prvky v kontakte s káblom pod napätím môžu spôsobit, že odhalené kovové časti elektrického náradia budú taktiež pod napätím, v dôsledku čoho by mohlo dôjst'k zásahu obsluhy elektrickým prúdom.

a) Nabíjajte len nabíjačkou špecifikovanou výrobcom. Nabíjačka vhodná pre jeden typ akumulátorovej batérie môže vyvolat' riziko vzniku požiaru pri používaní s inou akumulátorovou batériou.
b) Výkonové náradie používajte len v kombinácii so špecificky stanovenými akumulátorovými batériami. Používanie iných akumulátorových batérií môže spôsobit' riziko ujmy na zdraví a vzníku požiaru.
c) Ked' sa akumulátorová batéria nepoužíva, držte ju v dostatočnej vzdialenosti od kovových predmetov, ako sú spinky na papier, mince, klúče, klince a iné drobné kovové predmety, ktoré môžu prepojit' jeden pól s druhým. Vzájomné skratovanie pólov batérie môže spôsobit' popálenie alebo požiar.
d) Pri násilnom zaobchádzaní môže z batérie uniknúť kvapalina; predchádzajte kontaktu. Ak dôjde k neúmyselnému kontaktu, opláchnite vodou. Ak sa kvapalina dostane do očí, vyhládajte lekársku pomoc. Kvapalina unikajúca z batérie môže spôsobit' podráždenie a popáleniny.

Servis

Nabíjajte len lítium-iónové 3,6 V max. 1,3 Ah nabíjateľné akumulátory. Iné typy batérií môžu prasknúť a spôsobit’ ublíženie na zdraví alebo škody.

a) Tento spotrebič nie je vhodný na použitie osobami (vrátane detí) so zníženými fyzickými, vnemovými alebo duševnými schopnosťami, prípadne nedostatkom skúseností a poznatkov, pokial’ im nie je zabezpečený dohl’ad a poučenie inou osobou
b) Na deti je potrebné dohliadať, aby sa nehrali so spotrebičom
c) Nenabíjajte batérie, ktoré nie sú určené na opakované nabíjanie!
d) Počas nabíjania sa batérie musia umiestnit' do riadne odvetrávanej oblasti!

Reziduálne riziká

Ani v prípade, ak sa elektrické náradie používa podľa pokynov, nie je možné eliminovat' všetky zvyškové rizikové faktory. Nasledujúce nebezpečenstvá môžu vyvstat' vzhľadom na konštrukciu a dizajn elektrického náradia:

a) Zdravotné defekty vyvstávajúce z vibračných emisií elektrického náradia hrozia v prípade, ak sa náradie používa počas dlhých časových období alebo sa správne nespravuje a nepodrobuje údržbe.
b) Ublíženie na zdraví a škody na majetku môžu byť spôsobené vymrštenými kusmi zlomeného príslušenstva.

Varovanie! Toto elektrické náradie počas prevádzky vytvára elektromagnetické pole. Toto pole môže za istých okolností rušit' aktívne alebo pasívne lekárske implantáty. V záujme zníženia rizika vážnych a smrtel'ných zranení odporúčame sa osobám s lekárskymi implantátmi pred zahájením používania náradia poradit' s ošetrujúcim lekárom.

2. INFORMÁCIE O ZARIADENÍ

Ciel'ové použitie

Tento skrutkovač je určené na skrutkovanie a povoľovanie skrutiek

Technické špecifikácie

Hladina vibračných emisií uvádzaná v tejto používatel'skej príručke bola nameraná podľa štandardizovaného testu definovaného v štandarden EN 60745; môže sa použit na porovnanie jedného náradia s druhým a ako predbežné hodnotenie vibrácií pri používaní náradia na uvádzané účely.

• Používanie náradia na rôzne účely alebo s rôznym či nevhodne udržiavaným príslušenstvom môže výrazne zvýšit’ hladinu expozície.
• Obdobia, keď je náradie vypnuté alebo sa prevádzkuje na volňnobeh (bez pracovného úkonu), môžu výrazne znížit hladinu expozície.

Pred účinkami vibrácií sa chráňte údržbou náradia a príslušenstva, udržiavaním rúk v teple a vhodnou organizáciou pracovných postupov.

Popis

Čísla uvedené v texte sa odvolávajú na diagramy na stranách 2-3

Obr. A

1. Zariadenie
2. Nabíjacie zásuvka
3. Indikátor nabíjania
4. Držiak násady
5. Prepínač smeru
6. Spínač Zap./Vyp.
7. Pracovné svetlo
8. Adaptér nabíjačky
9. Násada skrutkovača

3.PREVÁDZKA

Zariadenie sa pred prvým použitím musí nabít.

Nabíjanie zariadenie

Zariadenie je vybavené indikátorom nabíjania (3), ktorý signalizuje stav procesu nabíjania:

- Úplné nabitie batérie môže trvať 3 - 5 hodiny.

Nasádzanie a vyberanie vrtákov alebo násad skrutkovača

Obr. B

Držiak násad zariadenia (4) je vhodný na vrtáky a násady skrutkovača so štandardným ¼-palcovým šesthranným hriadel'om. Nasadenie násady skrutkovača:

- Násadu skrutkovača (10) zasuňte do držiaka na násady zariadenia (4), kde ju uchytí magnet.

- Násadu skrutkovača môžete vybrať opätovným vytiahnutím z držiaka na násady.

Nastavenie smeru otáčania

Obr. A

Zapnutie a vypnutie zariadenia

Obr. A

Zariadenie je vybavené elektronickou funkciou ochrany proti preťaženiu. Ked’ dôjde k preťaženiu zariadenia, automaticky sa vypne. Ked’ sa tak stane, počkajte aspoň 5 sekúnd na automatický reset ochrany proti preťaženiu.

Funkcia blokovania vretena

Obr. C

Zariadenie je vybavené funkciou automatického blokovania vretena. Ked' nie je stlačený spínač Zap./Vyp. (6), otáčanie držiaka násad (4) je zablokované. V tejto chvíli je možné používať skrutkovač (hoci je batéria vybitá) ako ručné náradie.

4. ÚDRŽBA

Puzdro zariadenia vyčistite jemnou tkaninou, podľa možností po každom použití. Uistite sa, že vetracie otvory neobsahujú prach a nečistoty. Odolné nečistoty odstráňte jemnou tkaninou navlhčenou v mydlovej vode. Nepoužívajte rozpúšťadlá ako benzín, alkohol, amoniak a pod. Takéto chemické látky poškodia syntetické komponenty.

ZÁRUKA

Chybné alebo vyradené elektrické či elektronické zariadenia musia byť zberané v príslušných recyklačných zberniach.

Len pre krajiny ES

Elektrické náradie nelikvidujte ako súčasť komunálneho odpadu. Podľa Európskej smernice 2012/19/ES o vyradených elektrických a jelektronických zariadeniach a jej implementácie do národného práva sa elektrické náradie, ktoré je viac nepoužitelné, musí zberat’ ako separovaný odpad a likvidovat’ ekologickým spôsobom.

(SK) Výhlasujeme na našu výhradnú zodpovednost, že tento výrobok je v zhode a súlade s nasledujúcimi normami a predpísmi: Je v súlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.
