CDM1124 - šroubovák Ferm - Bezplatný návod k obsluze

Značka	Ferm
Model	CDM1124
Kategorie	Šroubovák
Typ	Bezdrátový šroubovák
Napětí baterie	3,6 V
Kapacita baterie	1,3 Ah
Typ baterie	Li-ion
Doba nabíjení	3 až 5 hodin
Nabíječka	Vstup 100-240 V~ 50-60 Hz, výstup 6 V DC 400 mA
Otáčky naprázdno	200 ot/min
Kapacita sklíčidla	1/4 palce hexagonální (6,35 mm)
Hladina akustického tlaku	58,67 dB(A)
Hladina akustického výkonu	69,67 dB(A)
Vibrace (šroubování)	0,361 m/s²
Hmotnost (odhad)	Přibližně 0,4 kg
Rozměry (odhad)	Přibližně 20 x 5 x 5 cm
Hlavní funkce	Šroubování a odšroubování, aretace vřetene, LED indikátor nabití, pracovní svítilna, ochrana proti přetížení
Bezpečnost	Dvojitá izolace (třída II), automatické zastavení při přetížení
Údržba a čištění	Čistěte měkkým mírně navlhčeným hadříkem. Nepoužívejte rozpouštědla.
Náhradní díly a opravitelnost	Šroubovací nástavce a nabíječka jsou k dispozici. Oprava kvalifikovaným odborníkem.
Záruka	Záruční list je dodáván samostatně
Všeobecné informace	Značka Ferm, model CDM1124, bezdrátový šroubovák pro šroubování a odšroubování šroubů.

Často kladené otázky - CDM1124 Ferm

Jak nabíjet šroubovák Ferm CDM1124?

Připojte malý konektor nabíječky do nabíjecího konektoru šroubováku, poté připojte nabíječku do síťové zásuvky. LED indikátor se během nabíjení rozsvítí červeně a červeně+zeleně po dokončení nabíjení. Doba nabíjení je 3 až 5 hodin.

Jak změnit směr otáčení?

Použijte přepínač směru otáčení umístěný nad spínačem. Nastavte jej na ◀ pro šroubování nebo na → pro odšroubování. Střední poloha zamyká spínač.

Jak vložit šroubovací nástavec?

Držák nástavců přijímá nástavce s šestihrannou stopkou 1/4 palce. Jednoduše zasuňte nástavec do držáku; je držen magnetem. Pro vyjmutí jej vytáhněte.

Co znamená LED indikátor na šroubováku?

Indikátor nabíjení je umístěn poblíž nabíjecího konektoru. Červená: baterie se nabíjí. Červená+Zelená: nabíjení dokončeno, baterie plná.

Jak používat aretaci vřetene?

Šroubovák je vybaven automatickou aretací vřetene. Když není stisknut spínač zapnutí/vypnutí, držák nástavců je uzamčen, což umožňuje používat šroubovák jako ruční šroubovák, i když je baterie vybitá.

Jaká je ochrana proti přetížení?

Šroubovák má elektronickou ochranu proti přetížení. Při přetížení se automaticky zastaví. Před opětovným použitím nářadí počkejte alespoň 5 sekund, než se ochrana znovu aktivuje.

Je šroubovák vhodný pro intenzivní použití?

Tento bezdrátový šroubovák je určen pro příležitostné šroubování a odšroubování. Pro intenzivní použití doporučujeme výkonnější vrtačku-šroubovák.

Jak čistit šroubovák?

Před čištěním vypněte a odpojte baterii. Čistěte kryt měkkým hadříkem, v případě potřeby mírně navlhčeným. Nepoužívejte agresivní prostředky jako benzín nebo alkohol.

Jaké příslušenství je dodáváno se šroubovákem?

Šroubovák je dodáván se síťovou nabíječkou a jedním šroubovacím nástavcem. Další nástavce jsou k dispozici samostatně.

Mohu šroubovák používat v dešti?

Ne, šroubovák Ferm CDM1124 není určen pro použití v dešti. Je určen pouze pro vnitřní použití. Na přístroji je symbol 'nepoužívat v dešti'.

NÁVOD K OBSLUZE CDM1124 Ferm

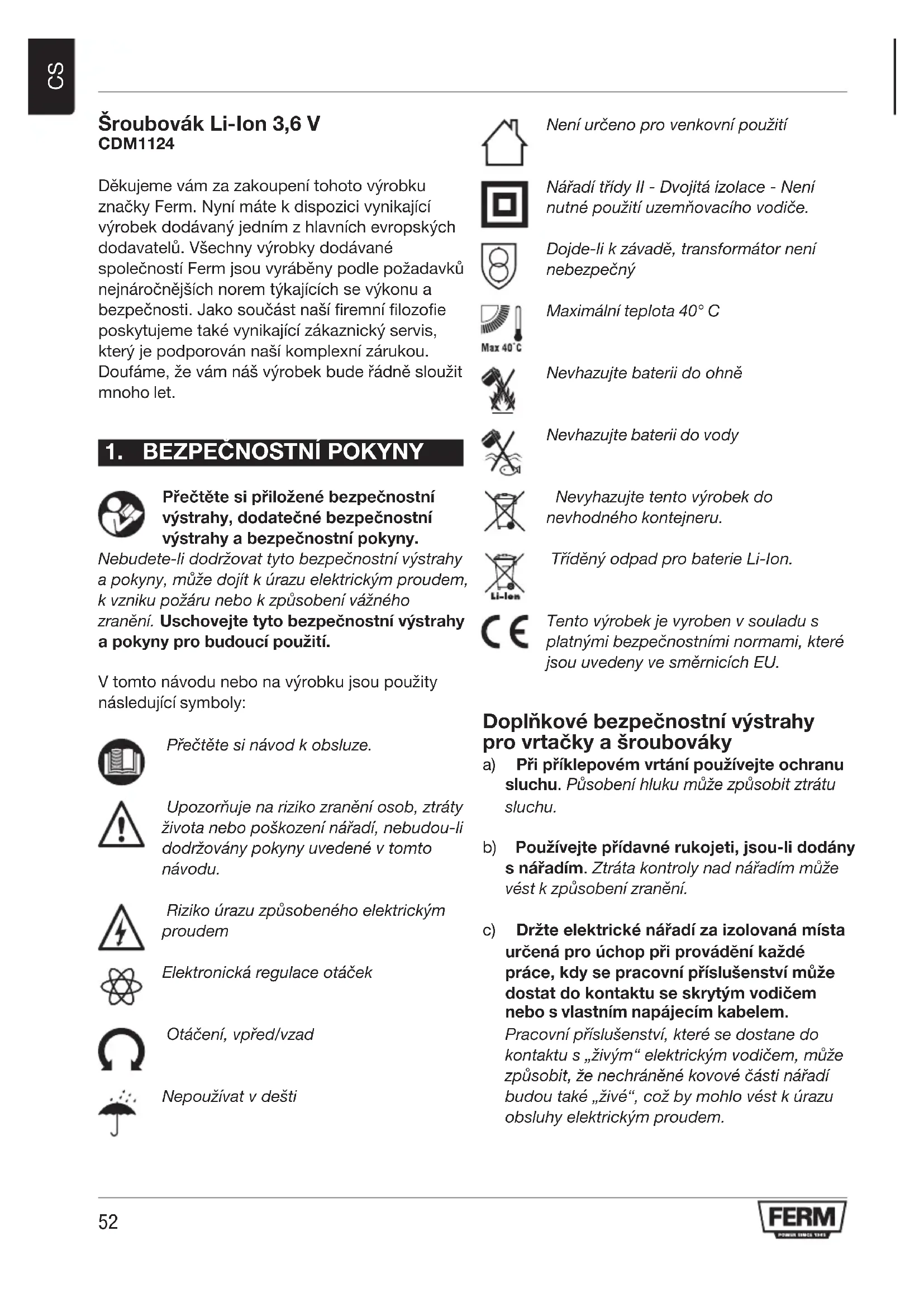

Šroubovák Li-Ion 3,6 V CDM1124

Děkujeme vám za zakoupení tohoto výrobku značky Ferm. Nyní máte k dispozici vynikající výrobek dodávaný jedním z hlavních evropských dodavatelů. Všechny výrobky dodávané společností Ferm jsou vyráběny podle požadavků nejnáročnějších norem týkajících se výkonu a bezpečnosti. Jako součást naší firemní filozofie poskytujeme také vynikající zákaznický servis, který je podporován naší komplexní zárukou. Doufáme, že vám náš výrobek bude řádně sloužit mnoho let.

1. BEZPEČNOSTNÍ POKYNY

Přečtěte si přiložené bezpečnostní výstrahy, dodatečné bezpečnostní výstrahy a bezpečnostní pokyny.

Nebudete-li dodržovat tyto bezpečnostní výstrahy a pokyny, může dojít k úrazu elektrickým proudem, k vzniku požáru nebo k způsobení vážného zranění. Uschovejte tyto bezpečnostní výstrahy a pokyny pro budoucí použití.

V tomto návodu nebo na výrobku jsou použity následující symboly:

Přečtěte si návod k obsluze.

Upozorňuje na riziko zranění osob, ztráty života nebo poškození nářadí, nebudou-li dodržovány pokyny uvedené v tomto návodu.

Riziko úrazu způsobeného elektrickým proudem

Elektronická regulace otáček

Otáčení, vpřed/vzad

Nepoužívat v dešti

Není určeno pro venkovní použití

Nářadí třídy II - Dvojitá izolace - Není nutné použití uzemňovacího vodiče.

Dojde-li k závadě, transformátor není nebezpečný

Maximální teplota 40°C

Nevhazujte baterii do ohně

Nevhazujte baterii do vody

Nevyhazujte tento výrobek do nevhodného kontejneru.

Tříděný odpad pro baterie Li-Ion.

Tento výrobek je vyroben v souladu s platnými bezpečnostními normami, které jsou uvedeny ve směrnicích EU.

Doplňkové bezpečnostní výstrahy pro vrtačky a šroubováky

a) Při příklepovém vrtání používejte ochranu sluchu. Působení hluku může způsobit ztrátu sluchu.
b) Používejte přídavné rukojeti, jsou-li dodány s nářadím. Ztráta kontroly nad nářadím může vést k způsobení zranění.
c) Držte elektrické nářadí za izolovaná místa určená pro úchop při provádění každé práce, kdy se pracovní příslušenství může dostat do kontaktu se skrytým vodičem nebo s vlastním napájecím kabelem.

Pracovní příslušenství, které se dostane do kontaktu s „živým“ elektrickým vodičem, může způsobit, že nechráněné kovové části nářadí budou také „živé“, což by mohlo vést k úrazu obsluhy elektrickým proudem.

Použití a údržba nářadí napájeného baterií

a) Nabíjejte baterie pouze v nabíječce, která je d) specifikována výrobcem. Nabíječka vhodná pro jeden typ baterie může při vložení jiného nevhodného typu způsobit požár. Z
b) Používejte elektrické nářadí pouze se specificky určenými bateriemi. Použití jiných typů baterií může způsobit vznik požáru nebo zranění.
c) Není-li baterie používána, uložte ji mimo dosah kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šroubky nebo jiné malé kovové předměty, které mohou způsobit zkratování jejich kontaktů. Zkratování kontaktů baterie může vést k způsobení popálenin nebo požáru.
d) V nevhodných podmínkách může z baterie unikat kapalina. Vyvarujte se kontaktu s touto kapalinou. Dojde-li k náhodnému kontaktu s touto kapalinou, zasažené místo omyjte vodou. Dostane-li se kapalina do očí, ihned si je vypláchněte vodou a vyhledejte lékařskou pomoc. Unikající kapalina z baterie může způsobit podráždění pokožky nebo popáleniny.

Servis

a) Svěřte opravu vašeho elektrického nářadí pouze osobě s příslušnou kvalifikací, která bude používat výhradně originální náhradní díly. Tím zajistíte bezpečný provoz tohoto elektrického nářadí.

Nabíjejte pouze nabíjecí baterie typu Li-Ion s kapacitou maximálně 1,3Ah s napájecím napětím 3,6V. Ostatní typy baterií mohou prasknout a způsobit zranění a poškození.

a) Tento výrobek není určen k použití osobami (včetně děti) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, s nedostatkem zkušeností a znalostí, pokud jim nebyl stanoven dohled nebo pokud jim nebyly poskytnuty potřebné instrukce.
b) Děti musí být pod dozorem, aby si s tímto nářadím nehrály.

c) Nenabíjejte baterie, které nejsou k nabíjení určeny! d) Během nabíjení musí být baterie umístěny na dobře větraném místě!

Zbytková rizika

Přestože je elektrické nářadí používáno podle předepsaných pokynů, všechna zbytková rizika nemohou být vyloučena. V souvislosti s konstrukcí a designem elektrického nářadí se mohou objevit následující rizika:

a) Zdravotní postižení vyplývající z vibrací, je-li elektrické nářadí používáno dlouhodobě nebo není-li odpovídajícím způsobem ovládáno a není-li správně prováděna jeho údržba.
b) Zranění a hmotné škody v důsledku poškození pracovního příslušenství, které je náhle odmrštěno.

Varování! Toto elektrické nářadí vytváří během použití elektromagnetické pole. Toto pole může za určitých okolností způsobit problémy, pokud jde o aktivní nebo pasivní lékařské implantáty. Chcete-li snížit riziko vážného nebo smrtelného úrazu, doporučujeme osobám s lékařskými implantáty, aby před použitím tohoto nářadí provedli konzultaci se svým lékařem a s výrobcem zdravotního implantátu.

Výměna zástrčky (pouze zástrčka nabíječky pro UK)

Dojde-li k poškození zástrčky se třemi kolíky, která je připojena k napájecímu kabelu nabíječky a musí-li být tato zástrčka vyměněna, je důležité, aby byla původní zástrčka řádně zničena. Musí být nahrazena schválenou zástrčkou BS 1363, která je opatřena pojistkou 5 A. Při zapojování vodičů postupujte podle následujících pokynů. Vodiče v napájecím kabelu mají následující barevné označení:

• modrá nulový vodič
• hnědá živý vodič

Protože vodiče v napájecím kabelu nabíječky nemusí odpovídat barevnému označení příslušných svorek v zástrčce, postupujte následovně:

• Vodič, který má modrou barvu, musí být připojen k svorce, která je označena písmenem N nebo která má černou barvu.
• Vodič, který má hnědou barvu, musí být připojen k svorce, která je označena písmenem L nebo která má červenou barvu.

2. INFORMACE O NÁRADÍ

Určené použití

Tento šroubovák je určen pro utahování a uvolňování šroubů.

Technické údaje

Číslo modelu CDM1124
Nabíječka CDA1089
Vstupní parametry nabíječky 100-240 V~, 50-60 Hz, 9W
Výstupní parametry nabíječky 6V, stejnosměrný proud 400mA
Doba nabíjení baterie 3-5 hodiny
Kapacita sklíčidla šestihran 14 "
Otáčky naprázdno 200/min
Akustický tlak L_PA	58,67 dB(A) K = 3 dB(A)
Akustický výkon L_WA	69,67 dB(A), K = 3 dB(A)
Vibrace působící na ruce a paže a_h (šroubování bez příklepu)	0,361 m/s ^2 K = 1,5 m/s ^2

Vibrace

Deklarovaná úroveň vibrací uvedená v tomto návodu byla měřena v souladu se standardní zkušební metodou předepsanou normou EN 61029. Tato úroveň vibrací může být použita pro srovnání jednotlivých nářadí mezi sebou a také při předběžném posouzení působících vibrací při používání nářadí při uvedených aplikacích.

• Použití tohoto nářadí pro jiné aplikace nebo s odlišným nebo špatně udržovaným příslušenstvím může značně zvýšit působení vibrací.
• Doba, kdy je nářadí vypnuto nebo kdy je v chodu, ale aktuálně nevykonává žádnou práci, může působení vibrací značně zkrátit.

Chraňte se před působením vibrací prováděním řádné údržby tohoto nářadí i jeho příslušenství, udržujte ruce v teple a provádějte práci správným způsobem.

Popis

Čísla v následujícím textu odkazují na obrázky na stranách 2-3

Obr. A

1. Nářadí
2. Zdířka pro nabíjení
3. Indikátor nabíjení
4. Držák nástrojů
5. Přepínač chodu vpřed/vzad
6. Spínač zapnuto/vypnuto
7. Pracovní svítilna
8. Adaptér nabíječky
9. Šroubovací nástavec

3. POUŽITÍ

Před prvním použitím musí být baterie nabita.

Nabíjení nářadí

• Připojte malou zástrčku kabelu (8A) do nabíjecí zdířky na nářadí (2).
• Připojte nabíječku k síťové zásuvce a chvíli počkejte. LED indikátor na nářadí (3) se rozsvítí a zobrazí aktuální stav nabití baterie.

Indikátor nabíjení (3)

Obr. A

Toto nářadí je vybaveno indikátorem stavu nabíjení (3), který indikuje stav procesu nabíjení:

Barva LED indikátoru	Stav
Červená Probíhající nabíjení baterie
Červená + Zelená	Nabíjení baterie ukončeno, baterie je zcela nabita

- Úplné nabití baterie může trvat 3 až 5 hodiny.

Vložení nebo vyjmutí vrtáků nebo šroubovacích nástavců Obr. B

Držák nástrojů (4) na tomto nářadí je vhodný pro vrtáky a šroubovací nástavce se standardní šestihrannou upínací stopkou 1/4“. Chcete-li vložit šroubovací nástavec:

• Zasuňte šroubovací nástavec (10) do držáku nástrojů (4), kde bude držen silným magnetem.
• Šroubovací nástavec může být vyjmut běžným vytážením z držáku nástrojů.

Nastavení směru otáčení Obr. A

• Nastavte přepínač chodu vpřed/vzad (5) do polohy „♦“, aby bylo umožněno šroubování šroubů nebo použití nářadí jako vrtačky.
• Nastavte přepínač chodu vpřed/vzad (5) do polohy „→“, aby bylo umožněno povolování šroubů a vrutů.

Zapnutí a vypnutí nářadí Obr. A

• Stisknutím spínače zapnuto/vypnuto (6) dojde k zapnutí nářadí.
• Uvolněním spínače zapnuto/vypnuto (6) dojde k vypnutí nářadí.
• Nastavením přepínače chodu vpřed/vzad (5) do střední polohy dojde k zablokování funkce spínače zapnuto/vypnuto. V této poloze nemůže být spínač zapnuto/vypnuto aktivován.

Toto nářadí je vybaveno funkcí elektronické ochrany proti přetížení. Jakmile dojde k přetížení tohoto nářadí, nářadí se automaticky vypne. Dojde-li k takové situaci, počkejte prosím minimálně 5 sekund, aby došlo k automatickému resetování funkce ochrany proti přetížení.

Funkce zajištění vřetena Obr. C

Toto nářadí je vybaveno funkcí automatického zajištění vřetena. Není-li stisknut spínač zapnuto/vypnuto (6), otáčení držáku nástrojů (4) je zablokováno. V takovém případě je umožněno použití tohoto nářadí (dokonce i v případě, je-li vybitá baterie) jako běžného ručního šroubováku.

4. ÚDRŽBA

Před čištěním a prováděním údržby nářadí vždy vypněte a vyjměte baterii z nářadí.

Pravidelně čistěte kryt nářadí měkkým hadříkem, pokud možno po každém použití. Ujistěte se, zda nejsou větrací otvory zaneseny prachem nebo jinými nečistotami. Odolnější nečistoty odstraňte pomocí měkkého hadříku navlhčeného v mýdlové pěně. Nepoužívejte žádná rozpouštědla, jako jsou benzín, líh, čpavek atd. Takové chemické látky mohou způsobit poškození dílů z umělé hmoty.

ZÁRUKA

Záruční podmínky můžete nalézt na přiloženém záručním listě.

OCHRANA ŽIVOTNÍHO PROSTREDÍ

Poškozená a likvidovaná elektrická nebo elektronická zařízení musí být odevzdána ve sběrných dvorech, které jsou určeny pro tento účel.

Pouze pro země EU

Nevyhazujte elektrická nářadí do běžného domácího odpadu. Podle evropské směrnice 2012/19/EC týkající se likvidace elektrických a elektronických zařízení a její implementace do vnitrostátního práva, musí být nepoužívaná elektrická nářadí shromažďována odděleně a jejich likvidace musí být provedena tak, aby nedošlo k ohrožení životního prostředí.

Na tomto výrobku a v tomto návodu mohou být prováděny změny. Technické údaje mohou být změněny bez předchozího upozornění.

Riziko zásahu elektrickým prúdom

Elektronicky nastavitelné otáčky

Otáčanie dol'ava/doprava

Používanie náradia na batériu a náležitá starostlivost'

a) Svoj elektrický nástroj si nechávajte opravovat' len u kvalifikovaného opravára s použitím identických náhradných dielov. Tým zaručíte zachovanie bezpečnosti výkonového nástroja.

Pre nabíjačku

Ciel'ové použitie

Modelové č. CDM1124
Nabíjačka CDA1089
Vstup nabíjačky 100-240 V~ 50-60Hz, 9W
Výstup nabíjačky 6V DC, 400mA
Doba nabíjania batérie 3-5 hodiny
Kapacita upináka 14 " šesthran
Otáčky bez záťaže 200/min.
Hladina zvukového tlaku L_PA	58,67 dB(A) K= 3 dB(A)
Hladina zvukového tlaku L_WA	69,67 dB(A) K = 3 dB(A)
Vibrácie prenášané na ruku/pažu a_h (skrutkovanie bez nárazu)	0,361 m/s ^2 K=1,5 m/s ^2

Hladina vibrácií

• Zapojte malú zástrčku na kábli (8A) do nabíjacej zásuvky zariadenia (2).
• Nabíjačku pripojte k elektrickej zásuvke a chvíľu počkajte. Indikátor LED na zariadení (3) sa rozsvieti a zobrazí stav nabíjania.

Indikátor nabíjania (3)

Obr. A

Farba indikátor LED	Stav
Červená Nabíjanie	batérie prebieha
Červená + Zelená	Nabíjanie batérie sa dokončilo, batéria je úplne nabitá

• Prepínač smeru (5) uved'te do polohy „←“, ak chcete skrutkovat' skrutky, prípadne zariadenie použit' na vrtanie.
• Prepínač smeru (5) uved'te do polohy „→“, ak chcete povol'ovat' skrutky.

• Stlačením spínača Zap./Vyp. (6) aktivujte zariadenie.
• Uvolnením spínača Zap./Vyp. (6) zastavte zariadenie.
• Posunutím smerového spínača (5) do stredovej polohy zablokujte pohyb spínača Zap./Vyp. V tejto polohe sa nedá aktivovať.

Pred čistením a údržbou vždy vypnite zariadenie a zo zariadenia vyberte akumulátor.

Záručné podmienky nájdete v samostatne priloženom záručnom liste.

ŽIVOTNÉ PROSTREDIE

(CS) Na naši vlastní zodpovědnost prohlašujeme, že je tento výrobek v souladu s následujícímli standardy a normami: Ve sůlade s normou 2011/65/EÚ Európskeho parlamentu a Rady z 8. júna 2011 týkajúcej sa obmedzenia používania určitých nebezpečných látok v elektrickom a elektronickom vybavení.
