CDM1124 - Csavarozó Ferm - Ingyenes használati útmutató

Márka	Ferm
Modell	CDM1124
Kategória	Csavarozógép
Típus	Akkumulátoros csavarozógép
Akkumulátor feszültsége	3,6 V
Akkumulátor kapacitása	1,3 Ah
Akkumulátor típusa	Li-ion
Töltési idő	3-5 óra
Töltő	Bemenet 100-240 V~ 50-60 Hz, kimenet 6 V DC 400 mA
Üresjárati fordulatszám	200 ford/perc
Tokmány kapacitás	1/4 hüvelykes hatszög (6,35 mm)
Hangnyomásszint	58,67 dB(A)
Hangteljesítményszint	69,67 dB(A)
Rezgés (csavarozás)	0,361 m/s²
Tömeg (becsült)	Körülbelül 0,4 kg
Méretek (becsült)	Körülbelül 20 x 5 x 5 cm
Fő funkciók	Csavarozás és kicsavarozás, tengelyzár, LED töltésjelző, munkalámpa, túlterhelés elleni védelem
Biztonság	Dupla szigetelés (II. osztály), automatikus leállás túlterhelés esetén
Karbantartás és tisztítás	Tisztítsa enyhén nedves puha ruhával. Ne használjon oldószereket.
Alkatrészek és javíthatóság	Csavarozófejek és töltő elérhető. Javítást szakképzett szakember végezze.
Garancia	Külön mellékelt garanciajegy
Általános információk	Ferm márka, CDM1124 modell, akkumulátoros csavarozógép csavarok be- és kicsavarozásához.

Gyakran ismételt kérdések - CDM1124 Ferm

Hogyan kell tölteni a Ferm CDM1124 csavarozógépet?

Csatlakoztassa a töltő kis csatlakozóját a csavarozógép töltőaljzatába, majd dugja a töltőt egy hálózati aljzatba. A LED jelző pirosan világít töltés közben, és piros+zöld, amikor a töltés befejeződött. A töltési idő 3-5 óra.

Hogyan lehet megváltoztatni a forgásirányt?

Használja a kapcsoló felett található forgásirányváltót. Állítsa ◀ állásba a csavarozáshoz, vagy → állásba a kicsavarozáshoz. A középső állás lezárja a kapcsolót.

Hogyan kell behelyezni a csavarozófejet?

A fejtartó 1/4 hüvelykes hatszögletű szárú fejeket fogad. Egyszerűen helyezze be a fejet a fejtartóba; azt egy mágnes rögzíti. Eltávolításhoz húzza ki.

Mit jelent a LED jelző a csavarozógépen?

A töltésjelző a töltőaljzat közelében található. Piros: akkumulátor töltődik. Piros+Zöld: töltés kész, akkumulátor teljes.

Hogyan kell használni a tengelyzárat?

A csavarozógép automatikus tengelyzárral rendelkezik. Amikor a be-/kikapcsoló nincs megnyomva, a fejtartó rögzítve van, így a csavarozógép kézi csavarhúzóként használható, még akkor is, ha az akkumulátor lemerült.

Mi a túlterhelés elleni védelem?

A csavarozógép elektronikus túlterhelésvédelemmel rendelkezik. Túlterhelés esetén automatikusan leáll. Várjon legalább 5 másodpercet, amíg a védelem újra aktiválódik, mielőtt újra használná a szerszámot.

A csavarozógép alkalmas intenzív használatra?

Ez az akkumulátoros csavarozógép alkalomszerű csavarozási munkákhoz készült. Intenzív használathoz erősebb fúró-csavarozógépet ajánlunk.

Hogyan kell tisztítani a csavarozógépet?

Tisztítás előtt kapcsolja ki és húzza ki az akkumulátort. Tisztítsa a házat puha, szükség esetén enyhén nedves ruhával. Ne használjon agresszív tisztítószereket, mint benzin vagy alkohol.

Milyen tartozékok járnak a csavarozógéphez?

A csavarozógéphez hálózati töltő és egy csavarozófej jár. További fejek külön kaphatók.

Használhatom a csavarozógépet esőben?

Nem, a Ferm CDM1124 csavarozógép nem esőben való használatra készült. Csak beltéri használatra szánták. A készüléken található az 'esőben ne használja' szimbólum.

HASZNÁLATI ÚTMUTATÓ CDM1124 Ferm

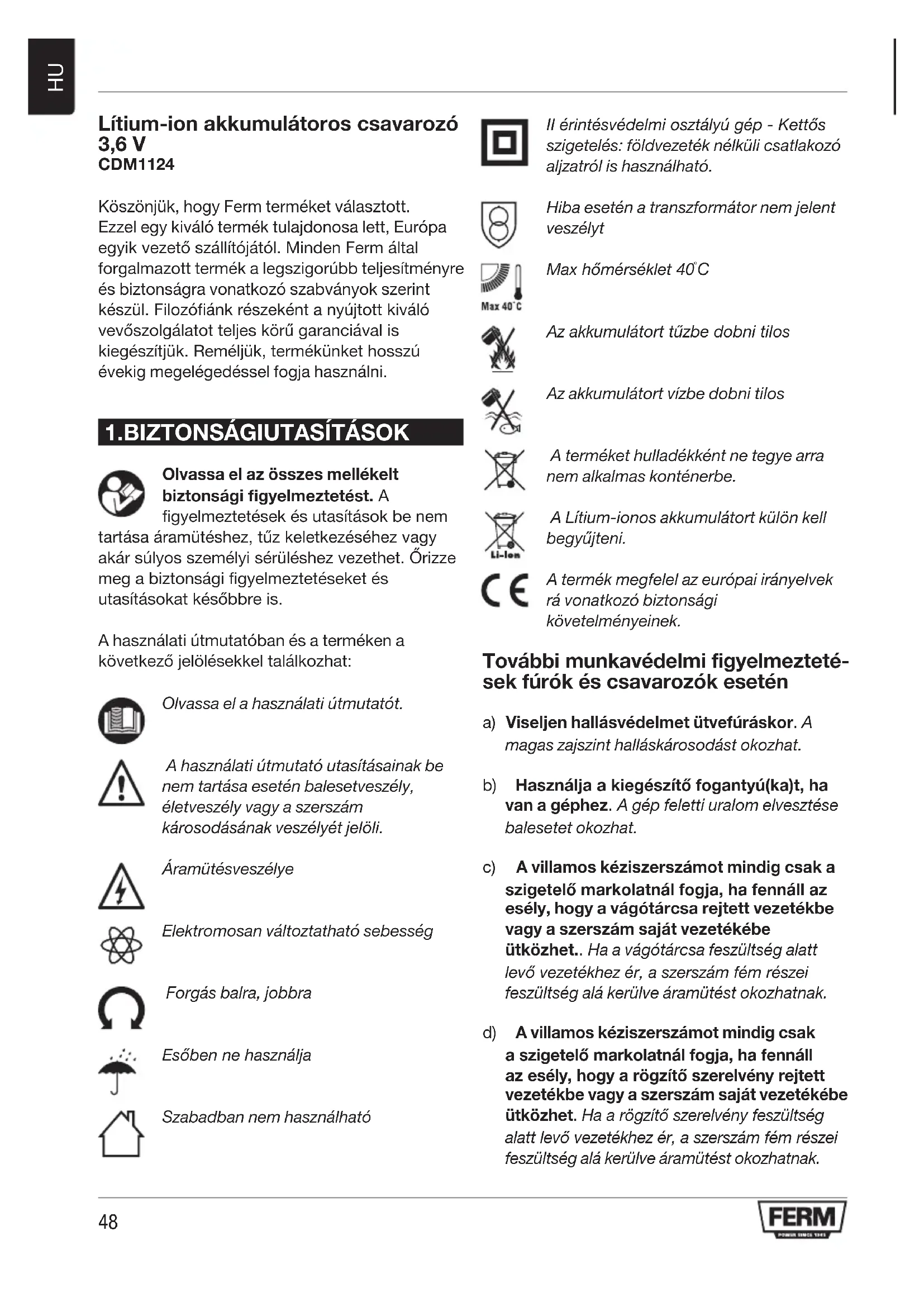

Lítium-ion akkumulátoros csavarozó 3,6 V CDM1124

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európa egyik vezető szállítójától. Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül. Filozófiánk részeként a nyújtott kiváló vevőszolgálatot teljes körü garanciával is kiegészítjük. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

1.BIZTONSÁGIUTASÍTÁSOK

Olvassa el az összes mellékelt biztonsági figyelmeztetést. A

figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Örizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

Olvassa el a használati útmutatót.

A használati útmutató utasításainak be nem tartása esetén balesetveszély, életveszély vagy a szerszám károsodásának veszélyét jelöli.

Áramütésveszélye

Elektromosan változtatható sebesség

Forgás balra, jobbra

Esőben ne használja

Szabadban nem használható

Il érintésvédelmi osztályú gép - Kettős szigetelés: földvezeték nélküli csatlakozó aljzatról is használható.

Hiba esetén a transzformátor nem jelent veszélyt

Max hömérséklet 40°C

Az akkumulátort tűzbe dobni tilos

Az akkumulátort vízbe dobni tilos

A terméket hulladékként ne tegye arra nem alkalmas konténerbe.

A Lítium-ionos akkumulátort külön kell begyűjteni.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

További munkavédelmi figyelmezteté- sek fúrók és csavarozók esetén

a) Viseljen hallásvédelmet ütvefúráskor. A magas zajszint halláskárosodást okozhat.
b) Használja a kiegészítő fogantyú(ka)t, ha van a géphez. A gép feletti uralom elvesztése balesetet okozhat.
c) A villamos kéziszerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a vágótárcsa rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet.. Ha a vágótárcsa feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak.
d) A villamos kéziszerszámot mindig csak a szigetelő markolatnál fogja, ha fennáll az esély, hogy a rögzítő szerelvény rejtett vezetékbe vagy a szerszám saját vezetékébe ütközhet. Ha a rögzítő szerelvény feszültség alatt levő vezetékhez ér, a szerszám fém részei feszültség alá kerülve áramütést okozhatnak.

Az akkumulátoros szerszám használata és ápolása

a) Újratöltéshez csak a gyártó által megjelölt töltöt használja.. Az egyik akkumulátorhoz megfelelő töltő másikfajta töltővel használva tűzveszélyes lehet.
b) Csak a kifejezetten hozzájuk készült akkumulátorral használja a villamos kéziszerszámot. Bármilyen másfajta akkumulátor használata tűz- és balesetveszélyt idézhet elő.
c) Amikor az akkumulátor nincs használatban, óvja olyan más fém tárgyaktól, mint a gémkapocs, a pénzérme, kulcs, szög, csavar és más kis fém tárgyak, amely a két kapcsot össze képes kötni. Az akkumulátor kapcsok rövidre zárása égési sérülést vagy tüzet okozhat.
d) Agresszív körülmények között az akkumulátorból folyadék kerülhet ki; kerülje a vele való érintkezést. Ha véletlenül mégis a bőrre kerül, vízzel öblítse le. Ha a folyadék szembe kerül, forduljon orvoshoz is.. Az akkumulátorból származó folyadék bőrizgató hatású, égési sérülést is okozhat.

Szerviz

a) A villamos kéziszerszámot képzett javító szakemberrel javíttassa, csakis az eredetivel azonos pótalkatrészeket használjon fel. Ez biztosítja, hogy a villamos kéziszerszám továbbra is biztonságos marad.

A töltőról

Rendeltetése

Csak 3,6 V max. 1,3 Ah Li-ion típusú újratölthető elemkötegeket használjon. Másfajta elemek használata személyi sérülést és károkat okozhat.

a) A villamos készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve) vagy tapasztalat, ismeret híján csak felügyelet vagy útmutatás mellett használhatják. Figyelni kell, nehogy a gyerekek játszanak a készülékkel
b) Nem újratölthető elemek újratöltésével próbálkozni tilos!
c) Az akkumulátorok töltését jól szellőző helyen kell végezni.

Fennmaradó kockázatok

Vannak olyan kockázati tényezők, amelyeket nem lehet kiküszöbölni, még a villamos kéziszerszám rendeltetésszerű használata esetén sem. A villamos kéziszerszám konstrukciójával, kialakításával kapcsolatosan a következő kockázatok léphetnek fel.

a) A villamos kéziszerszám hosszabb időn át tartó használata vagy nem megfelelő kezelése és fenntartása esetén a rezgéskibocsátás miatt fellépő egészségkárosodások.
b) Baleset, dologi károk a hirtelen elrepülő törött tartozékok miatt.

Figyelem! A villamos kéziszerszám működése elektromágneses mező keltésével jár együtt. Ez a mező bizonyos körülmények között zavarhatja az aktiv vagy passzív implantátumokat. Javasoljuk, hogy a súlyos, halálos sérülések kockázatának csökkentése érdekében az implantátummal élő személyek a gép használata előtt kérjék ki orvosuk és a gyógyászati implantátum gyártójának tanácsát.

2.GÉPISMERTETÉSE

Rendeltetése

A csavarozó csavarok behajtására és kicsavarására szolgál.

Műszaki adatok

Típus sz. CDM1124
Töltő CDA1089
Töltő bemenet 100-240V~ 50-60Hz 9W
Töltő kimenet 6V DC, 400mA
Töltési idő 3-5 óra
Tokmány mérete 1⁄4” hatlap
Üresjárati fordulatszám	200 /min
Hangnyomásszint L_PA	58,67 dB(A) K= 3 dB(A)
Hangteljesítményszint L_WA	69,67 dB(A) K= 3 dB(A)
Kéz-kar rázkódás a_n (csavarozás ütés nélkül)	0.361 m/s2 K=1.5 m/s2

Rezgés értékek

A használati útmutatóban megadott rezgéskibocsátási értékek mérése az EN 60745 sz. szabvány szerinti egységesített eljárással történt; az értékek használhatók gépek összehasonlítására és a munkavégzés közbeni rezgés terhelés előzetes megbecslésére az adott alkalmazási területen.

• Ha az elektromos kéziszerszámot más területen használják vagy más vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentősen megnövekedhet.
• Azok az időtartamok, amely alatt a gép üresen jár vagy áll, jelentősen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásától, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

Leírás

A szövegbeli számok a 2-3 oldal képeire utalnak.

A ábra

1. Gép
2. Töltő aljzat
3. Töltésjelző fény
4. Hegy tartó
5. Irányváltó kapcsoló
6. Ki-/bekapcsoló
7. Üzemi világítás
8. Töltő adapter
9. Csavarhúzó hegyek

3. MÜKÖDÉS

A gépet első használat előtt először fel kell tölteni.

A gép töltése

• A kis kábeldugót (8A) csatlakoztassa a gép töltőaljzatára (2).
• Dugja a töltőt villamos aljzatba és várjon. A gépen a LED jelző (3) világítani kezd és jelzi a töltést.

Töltésjelző lámpa (3)

A ábra

A gépen a töltésjelző lámpa (3) mutatja a töltési folyamatot:

LED szín Állapot

Piros Akkumulátor töltődik

Piros+Zöld Akkumulátor töltése kész, teljesen feltöltődött.

- Az akkumulátor teljes feltöltése 3 - 5 órát vesz igénybe.

Fúrók, csavarhúzó hegyek felhelyezése, levétele B ábra

A gép hegytartójába (4) ¼ inch. méretű, hatszögletes szárú fúrók és csavarhúzó hegyek helyezhetők. Csavarhúzó hegy behelyezése:

• Illessze a csavarhúzó hegyet (10) a gép hegytartójába (4), a mágnes tartani fogja.
• A csavarhúzó hegy levételekor egyszerűen újra ki kell húzni a tartóból.

A forgásirány beállítása

A ábra

• Fúráskor, csavar behajtásakor az irányváltó kapcsolót (5) állítsa a ‘←’ jelhez.
• Csavar kivételekor az irányváltó kapcsolót (5) állítsa a ‘→’ jelhez.

A gép bekapcsolása, kikapcsolása A ábra

• A be/ki kapcsoló (6) megnyomására a gép bekapcsolódik.
• A be/ki kapcsoló (6) elengedésekor a gép kikapcsolódik.
• Az irányváltó kapcsolót (5) a középső helyzetbe téve a be/ki kapcsoló gomb nem tud elmozdulni. Ebben a helyzetben ne lehet bekapcsolni.

A gépnek van elektromos túlterhelés ellen védő funkciója. A gépet túlterhelés esetén automatikusan lekapcsolja. Ha ez történik, várjon legalább 5 másodpercet, amíg a túlterhelés védelem újra törlődik.

Tengelyrögzítő funkció C ábra

A gépnek van automatikus tengelyrögzítő funkciója. Amikor a be/ki kapcsoló gomb (6) nincs lenyomva a hegytartó (4) forgása nem lehetséges. Ilyenkor a csavarhúzó kéziszerszámként használható (még ha az akkumulátor üres is).

4.KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.

A gép vázat rendszeresen, lehetőleg minden használat után törölje át puha ruhával. Ellenőrizze, hogy a szellőzőnyílásokat por, piszok ne tömje el. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

JÓTALLÁS

A jótállási feltételek a mellékelt külön jótállási jegyen találhatók.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és hulladékot környezetbarát módon kell kezelni.
