KÄYTTÖOHJE CDM1124 Ferm

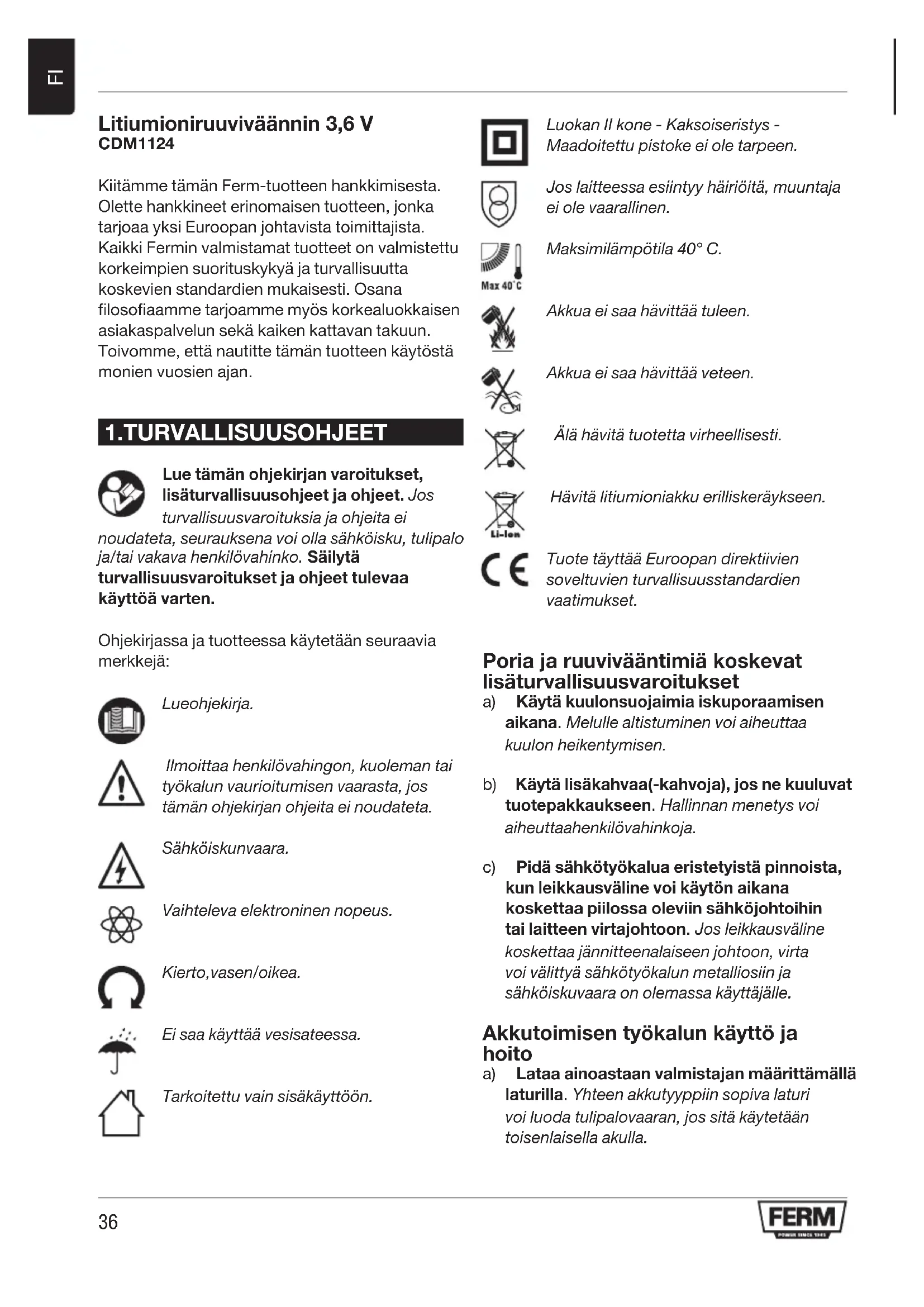

Litiumioniruuviväännin 3,6 V CDM1124

Kiitäme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

1.TURVALLISUUSOHJEET

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet. Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Lueohjekirja.

Ilmoittaa henkilövahingon, kuoleman tai työkalun vaurioitumisen vaarasta, jos tämän ohjekirjan ohjeita ei noudateta.

Sähköiskunvaara.

Vaihteleva elektroninen nopeus.

Kierto, vasen/oikea.

Ei saa käyttää vesisateessa.

Tarkoitettu vain sisäkäyttöön.

Luokan Il kone - Kaksoiseristys - Maadoitettu pistoke ei ole tarpeen.

Jos laitteessa esiintyy häiriöitä, muuntaja ei ole vaarallinen.

Maksimilämpötila 40° C.

Akkua ei saa hävittää tuleen.

Akkua ei saa hävittää veteen.

Älä hävitä tuotetta virheellisesti.

Hävitä litiumioniakku erilliskeräykseen.

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Poria ja ruuvivääntimiä koskevat lisäturvallisuusvaroitukset

a) Käytä kuulonsuojaimia iskuporaamisen aikana. Melulle altistuminen voi aiheuttaa kuulon heikentymisen.
b) Käytä lisäkahvaa(-kahvoja), jos ne kuuluvat tuotepakkaukseen. Hallinnan menetys voi aiheuttaahenkilövahinkoja.
c) Pidä sähkötyökalua eristetyistä pinnoista, kun leikkausväline voi käytön aikana koskettaa piilossa oleviin sähköjohtoihin tai laitteen virtajohtoon. Jos leikkausväline koskettaa jännitteenalaiseen johtoon, virta voi välittyä sähkötyökalun metalliosiin ja sähköiskuvaara on olemassa käyttäjälle.

Akkutoimisen työkalun käyttö ja hoito

a) Lataa ainoastaan valmistajan määrittämällä laturilla. Yhteen akkutyyppiin sopiva laturi voi luoda tulipalovaaran, jos sitä käytetään toisenlaisella akulla.

b) Käytä sähkötyökaluja ainoastaan määritetyillä akuilla. Muiden akkujen käyttö voi aiheuttaa henkilövahinkoja ja tulipalovaaran.
c) Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä (esim. klemmarit, kolikot, avaimet, naulat, ruuvit jne. muut pienet metalliesineet), jotka luovat yhteyden napojen välille. Akkunapojen oikosulku voi aiheuttaa palovammoja tai tulipalon.
d) Nestettä voi tulla akusta virheellisissä olosuhteissa. Vältä koskettamasta siihen. Jos kosketat siihen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, ota tämän lisäksi yhteyttä lääkäriin. Akusta ulos tuleva neste voi aiheuttaa ärsytystä ja palovammoja.

Huolto

a) Anna pätevän korjaajan korjata sähkötyökalu käyttäen ainoastaan samanlaisia varaosia.

Täten taataan sähkötyökalun turvallisuus.

Laturi

Käyttötarkoitus

Lataa vain 3,6V maks. 1,3 Ah ladattavia litiumioniakkuja. Muut akkutyypit voivat puhjeta ja aiheuttaa henkilö- ja omaisuusvahinkoja.

• Laitetta ei ole tarkoitettu sellaisten henkilöiden (lapset mukaan lukien) käytettäväksi, joilla on fyysisiä, aistillisia tai henkisiä puutteita tai puutteellinen kokemus ja tuntemus, ellei heitä ohjata tai valvota.
• Lapsia on valvottava, jotta he eivät leikkisi laitteella.
  • Ei-ladattavia akkuja ei saa ladata!
• Akut tulee asettaa hyvin tuuletetulle alueelle lataamisen aikana!

Jäännösvaarat

Vaikka sähkötyökalua käytettäisiin ohjeiden mukaisesti, kaikkia riskitekijöitä ei voida poistaa. Seuraavat vaarat voivat johtua sähkötyökalun rakenteeseen ja muotoon liittyen:

a) Tärinästä aiheutuvat terveysvaarat, jos sähkötyökalua käytetään pitkään tai sitä ei hallita tai ylläpidetä oikeaoppisesti.

b) Henkilö- ja omaisuusvahingot yllättäen rikkoutuvien lisävarusteiden vuoksi.

Varoitus! Tämä sähkötyökalu tuottaa sähkömagneettikenttiä käytön aikana. Kyseinen kenttä voi joskus aiheuttaa häiriötä aktiivisiin ja passiivisiin lääkinnällisiin implantteihin. Vakavan tai kuolemanvaarallisen henkilövahingon välttämiseksi suosittelemme, että lääkinnällisiä implantteja käyttävät henkilöt ottavat yhteyttä lääkäriin ja lääkinnällisen implantin valmistajaan ennen tämän sähkötyökalun käyttöä.

Pistokkeen vaihto (vain laturin Ison-Britannian pistoke)

Jos laitteeseen liitetty valettu 3-nastainen pistoke on vaurioitunut ja sen vaihto on tarpeen, se tulee hävittää oikeaoppisesti ja vaihtaa hyväksyttyyn BS1363/5A sulakkeella varustettuun pistokkeeseen ja seuraavia johdotusohjeita on noudatettava. Virtajohdon johtimet on värikoodattu seuraavasti:

• sininen nollajohdin
  • ruskea jännitteenalainen johdin

Koska laitteen virtajohdon johtimien värit eivät välttämättä vastaa pistokkeen liitäntöjen värimerkintöjä, toimi seuraavasti:

• Sininen johdin tulee liittää kirjaimella N tai mustalla värillä merkittyyn liitäntään.
• Ruskea johdin tulee liittää kirjaimella L tai punaisella värillä merkittyyn liitäntään.

2.KONEENTIEDOT

Käyttötarkoitus

Tämä ruuviväännin on tarkoitettu ruuvien ruuvaamiseen ja irrottamiseen.

Tekniset tiedot

Mallinro CDM1124

Laturi CDA1089
Laturin ottoteho 100-240 V~ 50-60 Hz 9W
Laturin antoteho 6V DC, 400mA
Akun latausaika 3-5 tuntia
Istukan kapasiteetti 1⁄4” heks.
Kuormittamaton nopeus 200/min
Äänipainetaso L_PA	58,67 dB(A) K= 3 dB(A)
Ääniteho L_WA	69,67 dB(A), K=3 dB(A)
Käden-käsivarren tärinä a_h (ruuvaus ilman iskua)	0,361 m/s2 K=1,5 m/s2

Tärinätaso

Tässä ohjekirjassa annettu tärinätaso on mitattu standardin EN 60745 mukaisen standardisoidun testin mukaisesti. Sen avulla voidaan verrata eri työkaluja ja sitä voidaan käyttää tärinälle altistumisen alustavaan arviointiin, kun työkalua käytetään mainittuihin käyttötarkoituksiin.

• Jos työkalua käytetään eri sovelluksiin tai erillä tai huonokuntoisilla lisävarusteilla, altistumistaso voi olla huomattavasti suurempi.
• Sammutusajat tai käyttämättömät ajat voivat huomattavasti laskea altistumistasoa

Suojaudu tärinän vaikutuksilta ylläpitämällä työkalua ja sen lisävarusteita, pidä kädet lämpiminä ja käytä organisoituja työtoimenpiteitä.

Kuvaus

Tekstin numerot viittaavat sivujen 2-3 kaavioihin.

Kuva A

1. Kone
2. Latauspistoke
3. Latauksen merkkivalo
4. Terän pidike
5. Suuntakytkin
6. Virtakytkin
7. Työvalo
8. Laturin sovitin
9. Ruuvivääntimen terä

3.KÄYTTÖ

Akku tulee ladata ennen ensimmäistä käyttökertaa.

Koneen lataaminen

• Liitä pieni kaapelin pistoke (8A) koneen latauspistokkeeseen (2).
• Liitä laturi sähköverkkoon ja odota hetki. Koneen LED-merkkivalo (3) syttyy ja osoittaa latauksen tilan.

Latauksen merkkivalo (3)

Kuva A

Koneessa on latauksen merkkivalo (3), joka osoittaa latausprosessin tilan:

LED-valon väri Tila
Punainen Akun lataus käynnissä
Punainen + Vihreä	Akun lataus päättynyt, akku ladattu täyteen

- Akun lataaminen täyteen voi kestää jopa 3 - 5 tuntia.

Porien ja ruuvivääntimen terien asentaminen ja poistaminen

Kuva B

Koneen terän pidike (4) sopii poran- ja ruuvinteriin, joissa on standardi ¼ tuuman kuusiokoloakseli. Ruuvivääntimen terän asentaminen:

• Aseta ruuvivääntimen terä (10) koneen terän pidikkeeseen (4), se pysyy paikoillaan magneetin avulla.
• Ruuvivääntimen terä voidaan poistaa vetämällä se pois terän pidikkeestä.

Kiertosuunnan säätäminen

Kuva A

• Aseta suuntakytkin (5) asentoon ‘←’ ruuvien kiertämiseksi tai poraamiseksi.
• Aseta suuntakytkin (5) asentoon ‘→’ ruuvien poistamiseksi.

Koneen päälle ja pois päältä kytkeminen Kuva A

• Kone käynnistyy, kun virtakytkintä (6) painetaan.
  • Kone sammuu, kun virtakytkin (6) vapautetaan.
• Käännä suuntakytkin (5) keskiasentoon virtakytkimen liikkeen lukitsemiseksi. Tässä asennossa sitä ei voida käyttää.

Koneessa on elektroninen ylikuormitussuoja. Kun kone ylikuormittuu, se sammuu automaattisesti. Kun näin käy, odota vähintään 5 sekuntia, jotta ylikuormitussuoja nollautuu itsestään.

Karan lukitustoiminto Kuva C

Koneessa on automaattinen karan lukitustoiminto. Kun virtakytkintä (6) ei paineta, terän pidikkeen (4) kierto on lukittu. Voit nyt käyttää ruuviväännintä (vaikka akku olisi tyhjä) käsikäyttöisenä työkaluna.

4.HUOLTO

Sammuta kone ja irrota akku laitteesta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat synteettisiä komponentteja.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EY ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
