ATM1043 - Ruuvinväännin Ferm - Ilmainen käyttöohje ja opas

Tuotetyyppi	Pneumaattinen iskuruuvinväännin
Merkki	Ferm
Malli	ATM1043
Tyhjäkäyntinopeus	7000 kierr./min
Suurin käyttöpaine	6,3 bar
Ilmankulutus	228 L/min (8 cfm)
Ilmanotto	1/4 tuumaa - 3/8 tuumaa
Suurin pulttikoko	16 mm (5/8 tuumaa)
Suurin vääntömomentti	310 Nm (säädettävä 190 - 310 Nm)
Paino	2,2 kg
Äänenpainetaso (Lpa)	84,4 dB(A) + 3 dB(A)
Äänitehotaso (Lwa)	95,4 dB(A) + 3 dB(A)
Tärinä	2,6 m/s² + 1,5 m/s²
Pakkauksen sisältö	Ruuvinväännin, 10 hylsyä (9,10,11,13,14,17,19,22,24,27 mm), jatkovarsi 5", öljysäiliö, kuusiokoloavain, ilman liitin, minivoitelulaite, käyttöohje, takuukortti
Syöttö	Paineilma (enintään 6,3 bar)
Pyörimissuunta	Käännettävä (eteen/taakse)
Vääntömomentin säätö	Kyllä, kiertokytkimellä (4 asentoa)
Huolto	Iskumekanismin ja ilmanliittimen säännöllinen voitelu
Puhdistus	Käytä puhdasta kangasta, ei syttyviä liuottimia
Turvallisuus	Käytä suojalaseja ja kuulosuojaimia, älä suuntaa ilmavirtaa ihmisiin
Takuu	Katso oheinen takuutodistus

Usein kysytyt kysymykset - ATM1043 Ferm

Mikä on suositeltu ilmanpaine ATM1043:lle?

Suurin käyttöpaine on 6,3 bar. On suositeltavaa olla ylittämättä tätä painetta työkalun vaurioitumisen estämiseksi.

Kuinka säätää kiristysmomenttia?

Käännä säätönuppia (2) vastapäivään lisätäksesi vääntömomenttia (enintään 310 Nm) ja myötäpäivään vähentääksesi sitä (vähintään 190 Nm). Neljä asentoa on käytettävissä: 1 (190 Nm), 2 (220 Nm), 3 (260 Nm), 4 (310 Nm).

Kuinka vaihtaa pyörimissuuntaa?

Käytä pyörimissuunnan valitsinta (6): työnnä eteenpäin myötäpäiväistä pyörimistä varten (kiristys) ja taaksepäin vastapäiväistä pyörimistä varten (irrotus).

Kuinka voidella ruuvinväännin?

Työkalua on suositeltavaa voidella usein. Voit asentaa linjavoitelulaitteen ilmajohtoon, tai jos se ei ole mahdollista, tipauta muutama tippa öljyä ilmanliittimeen ennen jokaista käyttöä. Iskumekanismi on voideltava päivittäin poistamalla ruuvi (12) ja lisäämällä muutama tippa öljyä voitelukohtaan (13).

Mitä lisävarusteita toimitetaan ATM1043:n mukana?

Pakkaus sisältää: 10 hylsyä (9,10,11,13,14,17,19,22,24,27 mm), 5 tuuman jatkovarsi, öljysäiliö, kuusiokoloavain, ilman liitin, minivoitelulaite, käyttöohje ja takuukortti.

Kuinka asentaa ja irrottaa hylsyt?

Aseta hylsy tarviketelineeseen (4) painamalla se tiukasti kiinni. Irrottaaksesi vedä se irti. Varmista, että se on kunnolla kiinnitetty ennen käyttöä.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina suojalaseja ja kuulosuojaimia. Älä koskaan suuntaa ilmavirtaa itseesi tai toisiin. Käytä vain puhdasta ja kuivaa paineilmaa, älä koskaan happea tai palavaa kaasua. Irrota työkalu ilmansyötöstä ennen huoltoa.

Kuinka liittää ilmaletku?

Kierrä teippiä ilmaletkun liittimen (7) ympärille ja työnnä se työkalun liittimeen (3). Varmista, että se on kunnolla kiinnitetty ennen työkalun käynnistämistä.

Mikä on työkalun teho?

ATM1043 tuottaa maksimivääntömomentin 310 Nm, tyhjäkäyntinopeus on 7000 kierrosta minuutissa. Se voi kiristää pultteja enintään 16 mm halkaisijaltaan.

Kuinka huoltaa ATM1043?

Työkalu ei vaadi erityistä huoltoa, mutta tarkista säännöllisesti vaurioiden varalta. Voitele usein ja puhdista puhtaalla kankaalla. Korjauksia varten ota yhteys valtuutettuun huoltokeskukseen (katso takuukortti).

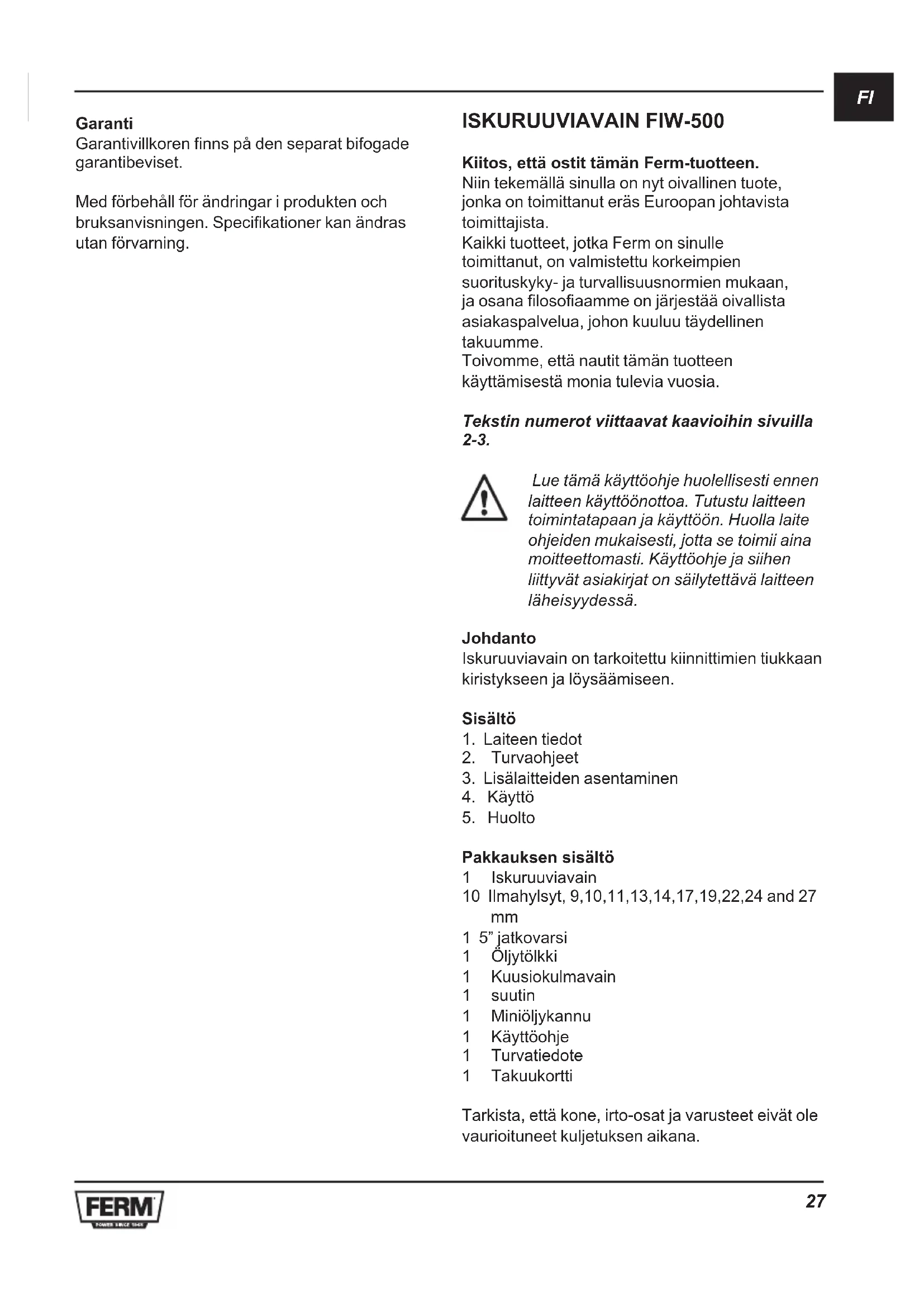

KÄYTTÖOHJE ATM1043 Ferm

Kiitos, etta ostit täm'n Ferm-tuotteen.

Niin tekemällä sinulla on nyt oivallinen tuote, Jonka on toimittanut eräs Europan johtavista toimittajista.

Kaikki tuotteet, jotka Ferm on sinulle toimittanut, on valmistetu korkeimpien suorituskyk- ja turvallisuusnormien mukaan, ja osana filosofiaamme on järjestä oivallista asiakaspalvelua, johon kuuluu taydellinen takuumme.

Toivomme, etta nautit taman tuotteen kayttamisestamonia tulevia vuosia.

Tekstin numerot viittaavat kaavioihin sivuilla 2-3.

Lue tamä käyttoohje huolellisesti ennen laitteen käyttoönottoa. Tutustu laiteen toimintatapaan ja käyttoen. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttoohje ja siihen liittyvat asiakirjat on sailytettvä laitteen laheisyydessa.

Johdanto

Iskuruuviavain on tarkoitetu kiinnittimien tiukkaan kirstykseen ja loysaamiseen.

Sisälto

1. Laiteen tiedot
2. Turvaohjeet
3. Lisälitteiden asentaminen
4. Kaytto
5. Huolto

Pakkauksen sisälto

1 Iskuruuviavain
10 Ilmahylsyt, 9,10,11,13,14,17,19,22,24 and 27 mm
15" jatkovarsi
1 Oljytolkki
1 Kuusiokulmavain
1 suutin
1 Miniöljykannu
1 Kayttoohje
1 Turvatiedote
1 Takuukortti

Tarkista, etta kone, irto-osat ja varusteet eivat ole vauroituneet kuljetuksen aikana.

1. LAITTEEN TIEDOT

Tekniset tiedot

Kuormittamaton nopeus 7000/min

Maks. käytöpaine 6,3 bar

Ilmankulutus 228 L/min (8 cfm)

Ilmansyott 1/4" - 3/8

Pultin kokokapasiteetti 16 mm (5/8")

Maks. väantövoima 310 Nm

Paino 2.2kg

Lpa (aenpaine) 84.4 + 3dB(A)

Lwa (akustinen paine) 95.4 + 3dB(A)

Värähtelyarvo 2.6 + 1.5 m/s

2

Tärinataso

Tämän ohjekirjan takana mainittu
tärinäsäteilytasø on mitattu standardin EN 60745
mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä
alustavana tärinäle altistumisen arviona käytettaessä laitetta manituissa käyttoarkoituksissa

• laitteen käytto eri käytötarkoituksiin tai erilainen tai huonosti yllapidettyjen lisälitteidenkanssa voi lisā merkittävästi altistumistasa
• laitteen ollessa sammuksissa tai kun se on käynissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujaudu tärin anaikutuknila yllapitamalla laite ja sen lisavarusteet, pitamalla kadet lampiminna ja jarkestamalla tyomenetelmat

Tuotetiedot

Kuva A

1. Liipaisukytkin
2. Iskuvoiman saatönuppi
3. Ilmaletkun liitanta
4. Tarvikepidin
5. Vasemmalle/oikealle -kytkin

2. TURVAOHJEET

Symbolien selitys

Osoittaa loukkaantumisvaaran, hengenvaaran tai tyokalun vauroitumisriskin, jos tamnan oppaan ohjeita ei noudateta.

Käytä suojalaseja ja kuulosuojaimia

Erityisiä turvaohjeita

Välä liian korkeita paineita.
- Alä koskaan puhalla paineilmaa tai ruiskuta itseasi tai muita henkilöitä kohti: vakavan yamman vaara.
- Alä päästa muita henkilöitä tai lemmikkejä lahelle.
Lapset ja eläimet on pidettäva etäälla käynnissä olevasta koneesta.

Lisaturvallisuusohjeet

Suojalasien kayttö on suositeltavaa.
- Älä käytä konetta sellaisilla työalueilla, joilla käytetaan portaita, tikapuita tai muita telineita.
Käytä varusteita, joiden kierrosluku on riittävä.
- Alä suunta ilmavirtaa koskaan ihmisä tai elämja kohti.
- Ole varovainen käyttaessäpi paineilmaa.
Käytä työkalun voimanlähteenä vain puhdasta, kuivaa paineilmaa. Älä koskaan käytä happea tai helposti syttyvää kaasua.
- Alä ylitä suurinta sallittua käyttopainetta.
- Pidä tyokalu puhtaana. Älä käytä minkäänlaisia voimakkaita tai alkoholia sisäläviä pesuaineita.
- Alä koskaan käytä työkalun puhdistamiseen bensiiniä tai muita helposti syttyvä nesteitä. Kipinät sytyttävät työkalussa olevat höyryt, mistä voi olla tuloksena työkalun rajähtäminen.
- Irrota tyokalu paineilmalähteestä ennen vianmäritystä tai huoltoa tai, kun tyokalu ei ole pitkään aikaan käytössä.
Kanna tyokalua aina kahvasta, eikä milloinkaan liipaisin painettuna.
- Alä koskaan kanna työkalua letkusta tai siirä sitä letkusta vetamällä.

3.LISÄLAITTEIDEN ASENTAMINEN

Ilmaletkun asennus ja irrotus

Kuva B

Kierra patak tiivistenauhaa ilmaletkun liitantakappaleeseen (7).
Paina ilmaletkun liitantakappale liitantaan (3).
Tarkista, onko ilmaletku kytketty oikein.

Hylsyn asennus

Kuva C & D

• Aseta hylsy tarvikepitimeen (4).
  Paina hylsy tiukasti tarvikepitimeen.

Iskuvoiman sāatö

Kuva E & F

• Lisää iskuvoimaa käantämällä saatönuppia (2) vastapäivään.
  Vahenna iskuvoimaa kaantamalla saatunppia myotapaivaan.

1-190Nm
2-220Nm
3-260Nm
4-310Nm

Kiertosuunnan muuttaminen

Kuva A

• Paina eteen/taakse kytkintä (6) eteenpain myotapäivään kiertämiseksi.
• Paina eteen/taakse kytkintä taaksepän vastapäivään kiertämiseksi.
  Kiristä ruuvi.

4. TYÖSKENTELYOHJEET

Ohjeita kayttöa varten

Tarkista, etta liipaisin likkuu vapaasti.
Varmista tyokalun voitelu ennen sen kytkemistä paineilmalähteeseen.
Tarkista, etta ilmaletku on kiinnitetty asianmukaisesti.
- Aseta ilmanpainearvo sallituksi.
- Pidä vain sormea liipaisimella työkalun käynnistyshetkellä.

Kännistys ja sammuttaminen

Käynnistä työkalu painamalla liipaisukytkinta (1).
Kytke kone pois päältä vapauttamalla liipaisukytkin.

Kiinnittimien kirstys ja lösyaäminen

Kuva A, C & D

Asenna tarvitsemasi hylsy.
- Valitse pyörimissunta.
- Aseta tyokalu kiinnittimeen.
Käynnistä tyokalu.
Säädä iskun voimaa tarvittaessa.

5. HOITO

Huolto

Laite ei tarvitse erityistä huoltoa. Tarkista saannollisesti, ettei tyokalussa ole vikoja.

Voitelu

Kuva G

Paineilmatyokalut on voideltava usein.

Asenna suoravoitelulaite tyokalun ja ilmaletkun valiin.
Ellei tyokalussa ole suoravoitelulaitetta, lisä ilmaletkun liitantaan mutama tippa oljya ennen kayttoa.

Iskumekanismin voitelu

Kuva G

Iskumekanismi on voideltava paivittain.

• Poista (12) öljyntäytökohdasta (13).
  Tiputa mekanismiin mutama oljytippa.
  Asenna ruuvi paikoilleen ja kirsta se.

Viat

Jos kone vikaantuu esimerikksi osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Tämän kayttöoppaan takasivulla on Hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Kuljetusvaurioiden välttamiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrata se.

Takuu

Takuuehdot ilmenevat erillisestä takuukortista, joka toimitetaan laitteen mukana.

Tuotteeseen ja käyttooppaaseen voidaan tehdä muutoksia. Teknisä tietoja voidaan muuttaa ilmoituksetta.
