Tipo di prodotto	Avvitatore a impulsi pneumatico
Marca	Ferm
Modello	ATM1043
Velocità a vuoto	7000 giri/min
Pressione di esercizio massima	6,3 bar
Consumo d'aria	228 L/min (8 cfm)
Ingresso aria	1/4 di pollice - 3/8 di pollice
Dimensione massima bullone	16 mm (5/8 di pollice)
Coppia massima	310 Nm (regolabile da 190 a 310 Nm)
Peso	2,2 kg
Livello di pressione sonora (Lpa)	84,4 dB(A) + 3 dB(A)
Livello di potenza sonora (Lwa)	95,4 dB(A) + 3 dB(A)
Vibrazioni	2,6 m/s² + 1,5 m/s²
Contenuto della confezione	Avvitatore, 10 bussole (9,10,11,13,14,17,19,22,24,27 mm), barra di estensione 5", serbatoio olio, chiave esagonale, connettore aria, mini-lubrificatore, manuale d'uso, carta di garanzia
Alimentazione	Aria compressa (6,3 bar max)
Senso di rotazione	Reversibile (avanti/indietro)
Regolazione della coppia	Sì, tramite manopola rotante (4 posizioni)
Manutenzione	Lubrificazione regolare del meccanismo di percussione e del raccordo aria
Pulizia	Utilizzare un panno pulito, non usare solventi infiammabili
Sicurezza	Indossare occhiali protettivi e protezioni per le orecchie, non dirigere il getto d'aria verso persone
Garanzia	Vedere certificato di garanzia allegato

Domande frequenti - ATM1043 Ferm

Qual è la pressione dell'aria raccomandata per l'ATM1043?

La pressione di esercizio massima è di 6,3 bar. Si raccomanda di non superare questa pressione per evitare di danneggiare l'utensile.

Come regolare la coppia di serraggio?

Ruotare la manopola di regolazione (2) in senso antiorario per aumentare la coppia (fino a 310 Nm) e in senso orario per ridurla (minimo 190 Nm). Sono disponibili quattro posizioni: 1 (190 Nm), 2 (220 Nm), 3 (260 Nm), 4 (310 Nm).

Come cambiare il senso di rotazione?

Utilizzare il selettore di rotazione (6): spingerlo in avanti per una rotazione in senso orario (serraggio), e indietro per una rotazione inversa (allentamento).

Come lubrificare l'avvitatore?

Si consiglia di lubrificare frequentemente l'utensile. È possibile montare un lubrificatore in linea sul tubo dell'aria, oppure, in mancanza, versare alcune gocce di olio nel raccordo aria prima di ogni utilizzo. Il meccanismo di percussione deve essere lubrificato ogni giorno rimuovendo la vite (12) e aggiungendo alcune gocce di olio al punto di ingrassaggio (13).

Quali accessori sono forniti con l'ATM1043?

La confezione contiene: 10 bussole (9,10,11,13,14,17,19,22,24,27 mm), una barra di estensione da 5 pollici, un serbatoio olio, una chiave esagonale, un connettore aria, un mini-lubrificatore, un manuale d'uso e una carta di garanzia.

Come installare e rimuovere le bussole?

Montare la bussola sul supporto accessori (4) spingendola saldamente. Per rimuoverla, tirarla semplicemente. Assicurarsi che sia ben fissata prima dell'uso.

Quali sono le istruzioni di sicurezza importanti?

Indossare sempre occhiali di sicurezza e protezioni per le orecchie. Non dirigere mai il getto d'aria verso se stessi o altri. Utilizzare solo aria compressa pulita e asciutta, mai ossigeno o gas combustibili. Scollegare l'utensile dall'alimentazione dell'aria prima di qualsiasi manutenzione.

Come collegare il tubo dell'aria?

Avvolgere del nastro adesivo attorno al raccordo (7) del tubo dell'aria, quindi inserirlo nel connettore (3) dell'utensile. Assicurarsi che sia ben fissato prima di avviare l'utensile.

Qual è la potenza dell'utensile?

L'ATM1043 eroga una coppia massima di 310 Nm, con una velocità a vuoto di 7000 giri al minuto. Può serrare bulloni fino a 16 mm di diametro.

Come mantenere l'ATM1043?

L'utensile non necessita di manutenzione particolare, ma verificare regolarmente l'assenza di danni. Lubrificare frequentemente e pulire con un panno pulito. Per riparazioni, contattare un centro di assistenza autorizzato (vedere carta di garanzia).

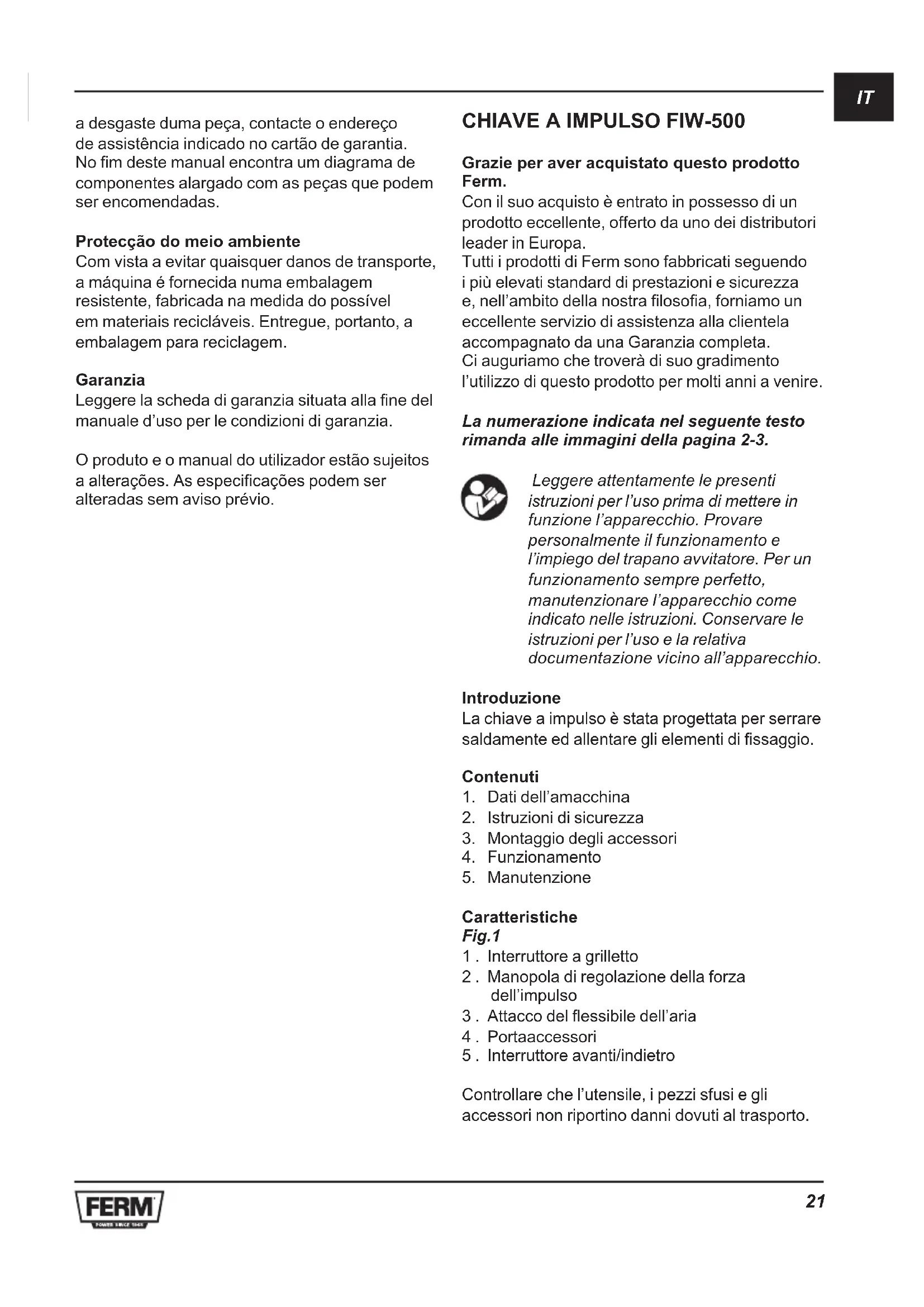

MANUALE UTENTE ATM1043 Ferm

Leggere laScheduledgaranziasituataallifinel manuale d'uso per le condizioni di garanzia.

Grazie per aver acquistato quello prodotto Ferm.

Con il suo acquisto è entrato in possesso di un prodotto eccellente, offerto da uno dei distributori leader in Europa.

Tutti i prodotti di Ferm sono fabbricati seguendo i più elevati standard di prestazioni e sicurezza e, nell'ambito della nostra filosofia, forniamo un eccellente servizio di assistenza alla clientela arrivagnato da una Garanzia completa.

Ci auguriamo che troverà di suo gradimento l'utilizzo di quello prodotto per molti anni a venire.

La numerozione individata nel seguente testo rimanda alle immagini della pagina 2-3.

Leggere attendamente le presenti istruzioni per l'uso prima di mettere in funzione l'apparecchio. Provare personalmente il funzionamento e l'impiego del trapano avvitatore. Per un funzionamento sempre perfetto, manutenzionare l'apparecchio come indicato nelle istruzioni. Conservare le istruzioni per l'uso e la relativa documentazione vicino all'apparecchio.

Introduzione

La chiave a impulso è stata progettata per serrare saldamente ed allentare gli elementi di fissaggio.

Contenuti

1. Dati dell'amacchina
2. Istruzioni di sicurezza
3. Montaggio degli accessori
4. Funzionamento
5. Manutenzione

Caratteristica

Fig.1

1. Interruttore a grilletto
2. Manopola di regolazione della forza dell'impulso
3. Attacco del flessibile dell'aria
4. Portaaccessori
5. Interruftore avanti/indietro

Controllare che l'utensile, i peszzi sfusi e gli accessori non riportino danni dovuti al trasporto.

1. DATI DELL'AMACCHINA

Caratteristiche tecniche

Velocità a vuoto 70000/min

Pressione d'esercizio max. 6,3 bar

Consumo d'aria 228 L/min (8 cfm)

Presa d'aria 1/4" - 3/8"

Dimensioni bulloni 16 mm (5 / 8^ )

Coppia max. 310 Nm

Peso 2.2kg

Lpa (pressione acustica) 84.4 + 3dB(A)

Lwa (potenza acustica) 95.4 + 3dB(A)

Vibrazione 2.6 + 1.5m / s

2

Livello delle vibrazioni

Il livello di emissione delle vibrazioni indicato sul retro di quello manuale di istruzioni è stato misurato in conformità a un test standardizzato stabilito alla norma EN 60745; quello valore più essere utilizzato per mettere a confronto un l'utensile con un altri o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

• se si utilizza l'utensile per applicazioni diverse, oppure con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe;aumentare notevolmente
• i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione

Proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzato i metodi di lavoro

Informazioni sul prodotto

Fig. 1

1 Chiave a impulso
10 Erogatori dell'aria da 9, 10, 11, 13, 14, 17, 19, 22, 24 e 27 mm
1 Prolunga da 127 mm (5 pollici)
1 Vaso dell'olio
1 Chiave esagonale
Giunto
1 Minioliatore

1 Manuale d'uso
1 Fascicolo di sicurezza
1 Scheda di garanzia

2. ISTRUZIONI DI SICUREZZA

Legendadeisimboli

Segnala il rischio di lesioni personali, di morte o di danni all'apparecchio in caso di non osservanza delle istruzioni di questo manuale.

Indossare occhiali di sicurezza e cuffia di protezione

Norme di sicurezza

• Evitare l'ecesso di pressione
  Non soffiare o spruzzare verso sé stessi o altri: ciò potrebbe essere causa di lesions.
• Tenere a distanza gli astanti e gli animali.
• Bambini ed animali devono essere tenuti lontani dall'area di funzionamento dell'apparecchio.

Misure di sicurezza supplementari

Si consiglia di indossare occhiali di protezione.
Non adoperare l'utensile in ambienti in cui sono presenti gradini, scale o scaffalature.
Utilizzare gli accessori alla corretta velocità.
Non dirigere mai il flusso di aria verso persono o animali.
L'aria compressa deve essere usata con cautela.
L'utensile deve essere alimentato esclusivamente con aria compressa secca e pulita. Non impiegare mai ossigeno o un gas combustibile.
Non superare la pressione di esercizio massima.
- Mantenere pulito l'utensile. Non usare prodotti di pulizia aggressivi o a base di alcohol.
Non adoperare benzina o altri liquidi inflammabili per pulire l'utensile. Un'eventuale scintilla incendierebbe i vapori presenti nell'utensile, provocandone I'esplosione.
- Scollegare l'utensile alla sorgente di aria compressa prima di sopporlo a manutenzione o a ispezione per individuire l'origine di eventuali guasti, oppure quando non è in funzione.

• Trasportare l'utensile esclusivamente per l'impugnatura e mai con il grilletto innestato.
  Non trasportare mai l'utensile afferrandolo per il flessibile dell'aria e non tirare il flessibile per spostarlo.

3. MONTAGGIO DEGLI ACCESSORI

Collegamento e rimozione del flessibile dell'aria

Fig. B

• Avvolgere un pezzo di nastro isolante intorno al giunto dell'attacco (7) sul flessibile dell'aria.
• Inserire nell'attacco (3) il giunto del flessibile dell'aria.
• Controllare che il flessibile dell'aria sia collegato correttamente.

Montaggio di una chiave a bussola

Fig. C & D

• Inserire una chiave a bussola sul portaaccessori (4).
• Premere con forza la chiave a bussola sul porta-accessori.

Utilizzo della forza dell'impulso

Fig. E & F

• Girare la manopola di regolazione (2) in senso antiorario per;aumentare la forza.
• Girare la manopola di regolazione in senso orario per ridurla.

Cambio della direzione di rotazione

Fig. A

• Premere l'interruttore avanti/indietro (6) in avanti per una rotazione in senso orario.
• Premere l'interruttore avanti/indietro indietro per una rotazione in senso antiorario.
  Serrare la vite.

4. USO

Istruzioni per l'uso

• Verificare che il grilletto possa muoversi liberamente.
• Controllare che l'utensile sia lubrificato prima di collegarlo all'aria compressa.

• Controllare se il flessibile dell'aria è installato correttamente.
  Impostare la pressione dell'aria su un valore compreso nella gamma operativa prevista.

• Tenere il dito sul grilletto solo nel momento di avviare l'utensile.

Accensione e spegnimento

Per accendere l'utensile, premere l'interruttore a grilletto (1).
- Per spagnere l'utensile, rilasciare l'interruttore a grilletto.

Serrare e allentare gli elementi di ritegno Fig. A, C & D

• Inserire la chiave a bussola necessaria.
  Impostare la direzione di rotazione.
  Collocare l'utensile sull'elemento di ritegno.
• Avviare l'utensile.
• Se necessario, regolare la forza dell'impulso.

5. MANUTENZIONE

Manutenzione

La macchina non richiede operazioni di manutenzione particolari. Controllare regolarmente che l'utensile non sia danneggiato.

Lubrificazione

Fig. G

Gli utensili pneumatici devono essere lubricificati frequentemente.

• Montare un lubrificatore in linea fra l'utensile e il flessibile dell'aria.
• Se non è installato un lubrificatore, applicare alcune gocce di olio nel giunto di collegamento del flessibile dell'aria prima dell'uso.

Lubrificazione del meccanismo a impulso Fig. G

Il meccanismo a impulso deve essere lubricatorio quotidianamente.

• Estrarre la vite (12) dal foro di lubrificazione (13).
• Inserire poche gocce di olio nel meccanismo.
  Ripositionare la vite e stringerla.

Riparazioni e commercianti

Se si presentano problemi a causa di, per esempio, usura di una parte della sega, si prega di contattare il servizio di assistenza all'indirizzo riportato sulla schedà di garanzia. Abbiamo incluso una lista di pezzi di ricambio che offriamo

alla fine di quello manuale.

Ambiente

Per evitare che si danneggi durante il trasporto, la macchina è imballata in un contentatore resistente. La maggior parte dei componenti dell'imballaggio sono riciclabili. Portare tali materiali presso gli apposti centri di riciclaggio.

Garanzia

Le condizioni della garanzia si sono trovare su una schedà di garanzia allegata separamente.

Questo prodotto ed il presente manuale utente sono soggetti a modifiche. Le specifiche possono essere modificate alla preavviso.
