Tipo de produto	Parafusadeira de impacto pneumática
Marca	Ferm
Modelo	ATM1043
Velocidade sem carga	7000 rpm
Pressão máxima de operação	6,3 bar
Consumo de ar	228 L/min (8 cfm)
Entrada de ar	1/4 de polegada - 3/8 de polegada
Tamanho máximo do parafuso	16 mm (5/8 de polegada)
Torque máximo	310 Nm (ajustável de 190 a 310 Nm)
Peso	2,2 kg
Nível de pressão sonora (Lpa)	84,4 dB(A) + 3 dB(A)
Nível de potência sonora (Lwa)	95,4 dB(A) + 3 dB(A)
Vibrações	2,6 m/s² + 1,5 m/s²
Conteúdo da embalagem	Parafusadeira, 10 soquetes (9,10,11,13,14,17,19,22,24,27 mm), barra de extensão de 5", reservatório de óleo, chave hexagonal, conector de ar, mini-lubrificador, manual de instruções, cartão de garantia
Alimentação	Ar comprimido (6,3 bar máx.)
Sentido de rotação	Reversível (frente/trás)
Ajuste de torque	Sim, por botão rotativo (4 posições)
Manutenção	Lubrificação regular do mecanismo de impacto e do conector de ar
Limpeza	Use um pano limpo, não use solventes inflamáveis
Segurança	Use óculos de proteção e protetores auriculares, não direcione o jato de ar para pessoas
Garantia	Consulte o certificado de garantia incluso

Perguntas frequentes - ATM1043 Ferm

Qual é a pressão de ar recomendada para a ATM1043?

A pressão máxima de operação é de 6,3 bar. Recomenda-se não exceder essa pressão para evitar danos à ferramenta.

Como ajustar o torque de aperto?

Gire o botão de ajuste (2) no sentido anti-horário para aumentar o torque (até 310 Nm) e no sentido horário para reduzi-lo (mínimo 190 Nm). Quatro posições estão disponíveis: 1 (190 Nm), 2 (220 Nm), 3 (260 Nm), 4 (310 Nm).

Como mudar o sentido de rotação?

Use o seletor de rotação (6): empurre-o para frente para rotação no sentido horário (aperto) e para trás para rotação inversa (desaperto).

Como lubrificar a parafusadeira?

Recomenda-se lubrificar a ferramenta frequentemente. Você pode montar um lubrificador em linha na mangueira de ar, ou, na falta, colocar algumas gotas de óleo no conector de ar antes de cada uso. O mecanismo de impacto deve ser lubrificado diariamente removendo o parafuso (12) e adicionando algumas gotas de óleo no ponto de lubrificação (13).

Quais acessórios são fornecidos com a ATM1043?

A embalagem contém: 10 soquetes (9,10,11,13,14,17,19,22,24,27 mm), uma barra de extensão de 5 polegadas, um reservatório de óleo, uma chave hexagonal, um conector de ar, um mini-lubrificador, um manual de instruções e um cartão de garantia.

Como instalar e remover os soquetes?

Monte o soquete no suporte de acessórios (4) pressionando-o firmemente. Para removê-lo, puxe-o simplesmente. Certifique-se de que esteja bem fixado antes do uso.

Quais são as instruções importantes de segurança?

Sempre use óculos de segurança e protetores auriculares. Nunca direcione o jato de ar para si mesmo ou para outros. Use apenas ar comprimido limpo e seco, nunca oxigênio ou gás combustível. Desconecte a ferramenta da alimentação de ar antes de qualquer manutenção.

Como conectar a mangueira de ar?

Enrole fita adesiva ao redor do conector (7) da mangueira de ar e, em seguida, insira-o no conector (3) da ferramenta. Certifique-se de que esteja bem fixado antes de ligar a ferramenta.

Qual é a potência da ferramenta?

A ATM1043 fornece torque máximo de 310 Nm, com velocidade sem carga de 7000 rpm. Pode apertar parafusos de até 16 mm de diâmetro.

Como fazer a manutenção da ATM1043?

A ferramenta não requer manutenção especial, mas verifique regularmente a ausência de danos. Lubrifique frequentemente e limpe com um pano limpo. Para reparos, entre em contato com um centro de serviço autorizado (consulte o cartão de garantia).

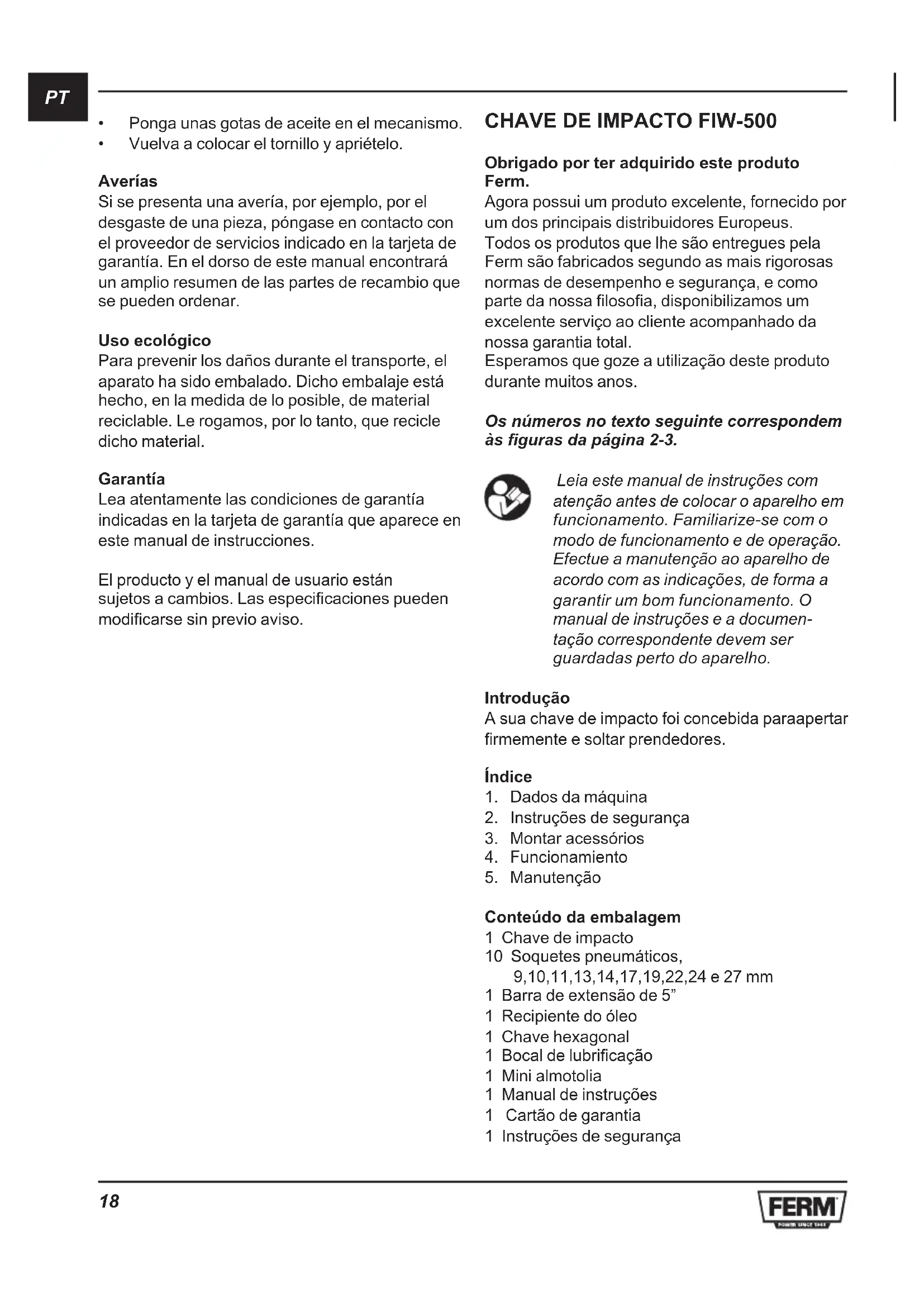

MANUAL DE UTILIZADOR ATM1043 Ferm

Agora possui um produite, fornecido por um dos principais distribuidores Europeus.

Todo os produits que Ihe são entrega pela Ferm são fabricados segudo as mais rigorosas normas de desempenho e seguranca, e como parte da)nossa filosofia, disponibilizamos um excellente service ao cliente acompanhado da)nossa garantia total.

Esperamos que goze a'utilisation deste produits durante muitos anos.

Os números no texto segunte correspondem às figuras da páginha 2-3.

Leia este manual de instruções com atençao antes de colocar o aparelho em funcimento. Familiarize-se com o modo de functiOnamento e de operacao. Efectue a manutençao ao aparelho de acordo com as indicacoes, de forma a garantir um bom functiOnamento. O manual de instruções e a documentacao correspondente devem ser guardadas perto do aparelho.

Introdução

A sua chave de impacto foi concebida paraapertar firmamente e soltar prendedores.

Indices

1. Dados daquina
2. Instruções de segurarca
3. Montar acessórios
4. Funcionamento
5. Manutenção

Contudo da embalagem

1 Chave de impacto
10 Soquetes pneumaticos, 9,10,11,13,14,17,19,22,24 e 27 mm
1 Barra de extensão de 5"
1 Recipiente do oleo
1 Chave hexagonal
1 Bocal de lubrificacao
1 Mini almotolia
1 Manual de instruções
1 Cartao de garantia
1 Instruções de segurarça

Verifique a boaina e acessos para identificar danos ocorridos no transporte.

1. DADOS DA MAQUINA

Especificações tíncicas

Velocidade semarga 7000/min

Pressão Tmaxima de funcaoamento 6,3 bar

Consumo de ar 228 L/min (8 cfm)

Cap. de tamanho das cavilhas 16 mm (5/8")

Binário máximo 310 Nm

Peso 2.2kg

Lpa (pressao sonora) 84.4 + 3dB(A)

Lwa (potência acústica) 95.4 + 3 dB(A)

Vibração 2.6 + 1.5m / s

2

Nivel de vibração

O[nivel de emissão de vibrações indicado na parte posteriormente manual de instruções foi medico de acordo com um teste normalizzato fornecido na EN 60745; pode ser utilizesdo para comparar uma ferramenta com outra e como uma avaliacao preliminar de exposicao à vibração quando utilizear a ferramenta para as aplicacoes mentionadas

• utilizes a ferramenta para diferentes aplicacoes ou com acessos differentes ou mantidos defe cimentemente, pode augmentar significi cativamente o nivel de exposicao
• o número de vezes que a ferramenta é desligada ou quando estiver a travaíhar sem fazer nada, pode reduzir significi cativamente o nível de exposicao

Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mês quentes e organizando os padões de trabalho

1. Interruptor do gatilho
2. Parafuso de ajuste da forca de impacto
3. Ligação do tubo de ar
4. Suporte para acessórios
5. Interruptor de avanço/recuo

2. INSTRUÇões DE SEGURANÇA

Explicação dos símbolos

Perigo de ferimentos ou danos no material.

Use oculos de protecao e protecao auditiva

Instruções de segurarca

• Evite pressão elevada demais
• Nunca sobre ou pulverize na sua direção ou na de outros, porque isto pode provocar ferimentos graves.
• Mantenha pessoas e animais afastados.
• Crianças e animaisdeerao ser mantidos afastados da area de operacao daquina.

Instruções adioníais de segurarça

• De preferência, utilizeções protectores.
• Não utilize a ferramenta numa area de trabalho onde existam escalas, escalotes ou andaiumes.
• Utilize acessórios com uma velocidade adequada.
• Nunca aponte o fluxo de ar a pessoas ou animalis.
• Tenha especial atençao sempre que utilizes ar comprimido.
• Utilize apenas ar comprimido limpo e seco como fonte de energia para a ferramenta.
• Nunca utilize oxigénio ou um gás combustível.
• Não exceeda a pressão Tmaxima de precisão.
• Mantenha a ferramenta limpa. Não utilizeyardes de limpeza agressivos ou à base dealcool.
• Nunca utilize gasolina ou outros liquidos inflamáveis para limpar a ferramenta. Os vapores na ferramenta poderão incendiar com uma fazer e dar origem a que a ferramenta exploda.
• Desligue a ferramenta do abastecimento de ar antes de proceder à resolution de problemas ou reparacao, ou durante o periodo de não funciona.

• Transporte a ferramenta apenas pelo punho e nunca com o gatilho acontecido.

• Nunca transporte a ferramentaleo tubode ar nem puxeleo mesmo para deslocar a ferramenta.

3. MONTAR ACESSORIOS

Ligação e remoção do tubo de ar Fig.B

Enrole um pedao de fita vedante a volta da peça de ligaço (7) do tubo de ar.
Fixe a peça de ligação do tubo de ar à ligação (3).
erifique se o tubo de ar está correctamente ligado.

Montagem de uma tomada

Fig. C & D

Fixe uma tomada ao suporte dos acessórios (4).
- Primafirmamenteatomadacontraosuportedosaccessórios.

Ajuste da fora de impacto

Fig. E & F

• Rode o botão de ajuste (2) para a esquerda para fazer a coisa de impacto.
• Rode o botão de ajuste para a direita para diminuir arengtha de impacto.

1-190Nm
2-220Nm
3-260Nm
4-310 Nm

Alteracao da direccao de rotação

Fig. A

• Empurre o interruptor de avanco/recuo (6) para a frente, para rodar para a direita.
• Empurre o interruptor de avanco/recuo paraTRS, para rodar para a esquerda.
• Aperte o parafuso.

4. UTILIZACAO

Instruções de utilizesação

• Certifique-se de que é possível mover livrente o gativho.
• Certifique-se de que a ferramenta fou lubricificada antes a ligar ao ar comprimido.

• Verifique se o tubo de ar está montado correctamente.

• Defina a pressão do ar para um valor dentro da pressão de functimento permitida.

• Coloque o dedo no gatilho apenas no momento de ligar a ferramenta.

Ligare desligar

• Para ligar a ferramenta, prima o interruptor do gatilho (1).
• Para desligar a ferramenta, liberto o interruptor do gatilho.

Aperto e libertação dos prendedores

Fig. A, C & D

• Aplique uma tomada necessária.
• Seleciona a direcção de rotação.
  Coloque a ferramenta sobre o prendedor.
  Ligue a ferramenta.
• Caso seja necessario, ajuste a forca de impacto.

5. MANUTENÇA

Manutenção

A sua ferramenta não precise de manutenção particular. Verifique a ferramenta regularmente quando a existência de possíveis danos.

Lubrificacao

Fig. G

As ferramentas pneumaticas devem ser lubricadas com frequência.

Monte um lubrificador em LINHA entre a ferramenta e o tubo de ar.
- Caso não está emestado um lubricador em linha, aplicou algumas gotas de oleo na ligation do tubo de ar antes de proceedar a utilização da ferramenta.

Lubrificacao do mecanismo de impacto

Fig. G

O mecanismo de impacto deve ser lubricado diariamente.

• Retire o parafuso (12) do punto de enchimento de áleo (13).
• Aplitude algumas gotas de oleo no mecanismo.
  Recoloque o parafuso e aperte-o.

Falhas

Se ocorrre alguma falha, por exemple, devido

a desgaste duma peça,contacte o endereço de assistência indicado no cartão de garantia. No fim deste manual encontrar um diagrama de componentes alargado com as peças que poder ser encomendadas.

Proteção do meio ambiente

Com vista a registrar quaisquer danos de transporte, aquina e fornecida numa embalagem resistente, fabricada na medida do possivel em materiais reciclaveis. Entregue, portanto, a embalagem para reciclagem.

Garanzia

O produits e o manual do utiliser estáu sujeitos a alteracoes. As espécificações podem ser alteradas sem avis prévio.

CHIAVE A IMPULSO FIW-500
