MANUAL DE UTILIZADOR CDM1124 Ferm

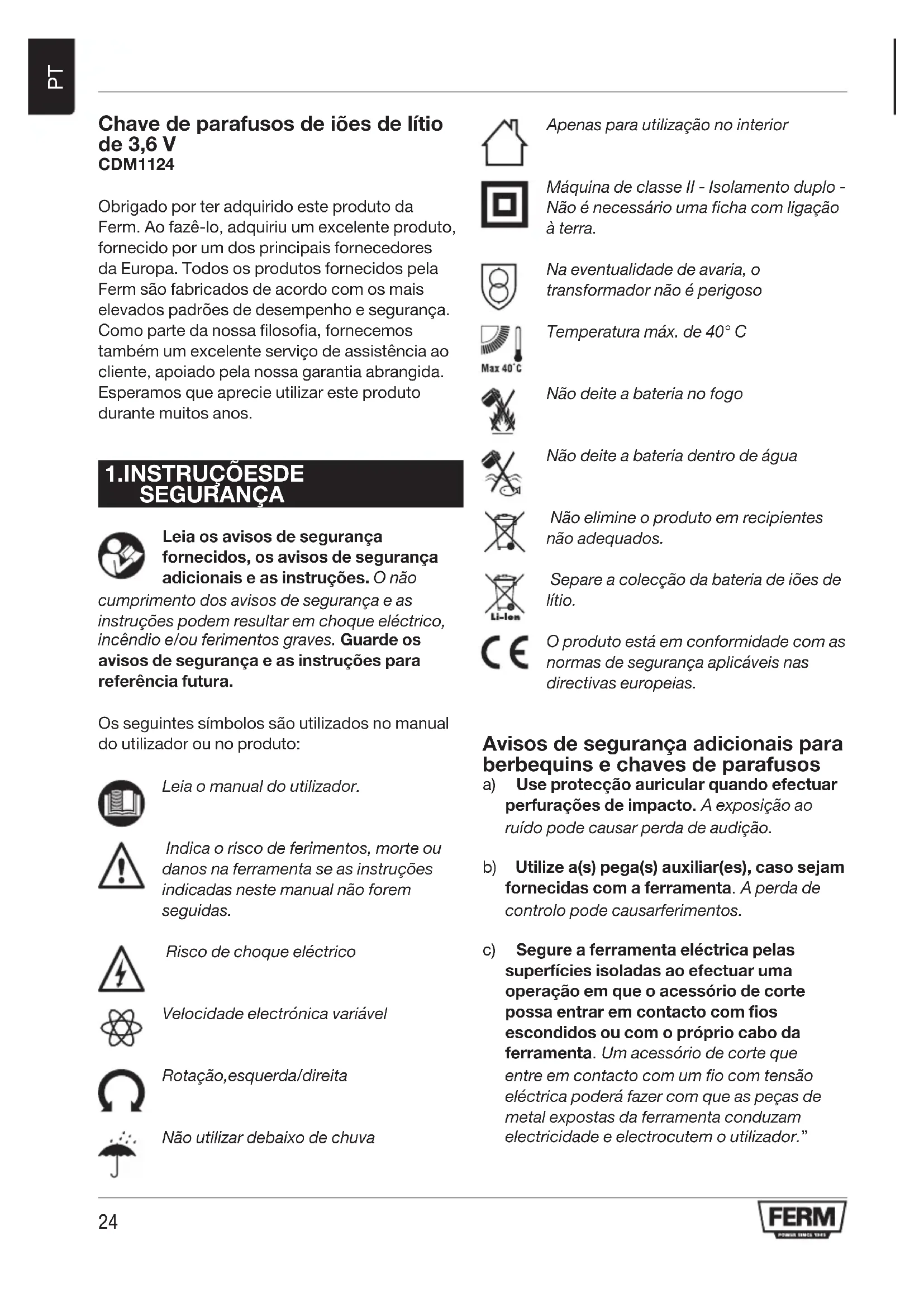

Chave de parafusos de iões de lítio de 3,6 V CDM1124

Obrigado por ter adquirido este produto da Ferm. Ao fazê-lo, adquiriu um excelente produto, fornecido por um dos principais fornecedores da Europa. Todos os produtos fornecidos pela Ferm são fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, fornecemos também um excelente serviço de assistência ao cliente, apoiado pela nossa garantia abrangida. Esperamos que aprecie utilizar este produto durante muitos anos.

1.INSTRUÇÕESDE SEGURANÇA

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não

cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Velocidade electrónica variável

Rotação, esquerda/direita

Não utilizar debaixo de chuva

Apenas para utilização no interior

Máquina de classe II - Isolamento duplo - Não é necessário uma ficha com ligação à terra.

Na eventualidade de avaria, o transformador não é perigoso

Temperatura máx. de 40°C

Não deite a bateria no fogo

Não deite a bateria dentro de água

[Non-Text]

Não elimine o produto em recipientes não adequados.

Separe a colecção da bateria de iões de lítio.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

Avisos de segurança adicionais para berbequins e chaves de parafusos

a) Use protecção auricular quando efectuar perfurações de impacto. A exposição ao ruído pode causar perda de audição.
b) Utilize a(s) pega(s) auxiliar(es), caso sejam fornecidas com a ferramenta. A perda de controlo pode causarferimentos.
c) Segure a ferramenta eléctrica pelas superfícies isoladas ao efectuar uma operação em que o acessório de corte possa entrar em contacto com fios escondidos ou com o próprio cabo da ferramenta. Um acessório de corte que entre em contacto com um fio com tensão eléctrica poderá fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador."

Utilização e cuidados a ter com a ferramenta com baterias

a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.
b) Utilize apenas ferramentas que tenham pilhas especificamente concebidas. A utilização de outro tipo de pilhas pode causar lesões e incêndio.
c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação de um terminal para outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.
d) Em condições abusivas, pode derramar líquido da pilha, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

Assistência

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualificado e só devem ser utilizadas peças sobressalentes originais. Desta forma, é garantida a segurança da ferramenta eléctrica.

Para o carregador Utilização pretendida

Carregue apenas pilhas recarregáveis de iões de lítio de 3,6V máx. 1,3 Ah. Outro tipo de pilhas podem rebentar, causando ferimentos e danos.

a) O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução
b) As crianças devem ser vigiadas, para que não brinquem com o aparelho
c) Não recarregue pilhas não recarregáveis!

d) Durante o processamento de carregamento, as pilhas devem ser colocadas em locais bem ventiladas!

Riscos residuais

Mesmo que a ferramenta eléctrica seja utilizada de acordo com as indicações, não é possível eliminar todos os factores de risco residuais. Os seguintes perigos podem surgir no que respeita ao fabrico e concepção da ferramenta eléctrica:

a) Problemas de duração resultantes da emissão de vibrações se a ferramenta eléctrica for utilizada durante períodos de tempo mais prolongados ou se não for gerida e mantida correctamente.
b) Ferimentos e danos materiais devido a acessórios partidos que sejam quebrados inesperadamente.

Aviso! Esta ferramenta eléctrica produz um campo electromagnético durante o funcionamento. Este campo pode, em determinadas circunstâncias, interferir com implantes médicos activos ou passivos. Para reduzir o risco de ferimentos gravais ou letais, recomendamos que as pessoas que usem implantes médicos consultem um médico e o fabricante de implantes médicos antes de utilizar esta ferramenta eléctrica.

Substituir a ficha (apenas as fichas no Reino Unido)

Se a ficha de 3 pinos moldada fixada no equipamento estiver danificada e for necessário substituí-la, é importante que seja destruída e substituída correctamente por uma ficha com fusível BS1363/5A aprovada e que as instruções de ligação sejam seguidas. Os fios no cabo de rede têm várias cores, de acordo com o seguinte código:

• azul neutro
• castanho com corrente

Uma vez que as cores dos fios no cabo de rede do equipamento podem não corresponder às marcações de cores que identificam os terminais na ficha, proceda do seguinte modo:

• O fio azul deve ser ligado ao terminal assinalado com a letra N ou a preto.
• O fio castanho deve ser ligado ao terminal assinalado com a letra L ou a vermelho.

2. INFORMAÇÕES SOBRE A MAQUINA

Utilização pretendida

Esta chave de parafusos foi concebida para apertar e desapertar parafusos

Especificações técnicas

Modelo n.° CDM1124
Carregador CDA1089
Entrada do carregador 100-240 V~ 50-60 Hz 9W
Saída do carregador 6V DC, 400mA
Tempo de carregamento da bateria	3-5 horas
Capacidade do mandril 1⁄4” na hexagonal
Sem velocidade de carga 200/min
Nível de pressão acústica L_PA	58,67 dB (A) K= 3 dB (A)
Nível de potência acústica L_WA	69,67 dB (A), K=3 dB (A)
Vibração da mão para o braço a_h (aparafusamento sem impacto)	0,361 m/s2K=1,5 m/s2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 60745. Poderá ser utilizado para comparar ferramentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• O uso da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção deficiente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir significativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

Descrição

Os números indicados no texto dizem respeito aos diagramas nas páginas 2-3

Fig. A

1. Máquina
2. Tomada de carregamento
3. Luz indicadora de carregamento
4. Suporte das brocas
5. Interruptor de direcção
6. Interruptor para ligar/desligar
7. Luz de funcionamento
8. Adaptador do carregador
9. Broca da chave de parafusos

3.FUNCIONAMENTO

A bateria deve ser carregada antes de utilizá-la pela primeira vez.

Carregar a máquina

• Ligue a pequena ficha do cabo (8A) à tomada de carregamento da máquina (2).
• Ligue o carregador a uma tomada eléctrica e aguarde alguns instantes. O indicador LED na máquina (3) acende-se e mostra o estado de carregamento.

Luz indicadora de carregamento (3) Fig.A

A máquina tem uma luz indicadora de carregamento (3), que indica o estado do processo de carregamento:

Cor do LED Estado
Vermelho Carregamento da bateria em curso
Vermelho+Verde	O carregamento da bateria foi concluído, a bateria está totalmente carregada

- O carregamento total da bateria pode demorar até 3 - 5 horas.

Instalar e retirar brocas de berbequins ou chaves de parafusos

Fig. B

O suporte de brocas da máquina (4) é adequado para brocas de berbequins e chaves de parafusos com um eixo hexagonal padrão de 14 polegadas. Para instalar a broca de uma chave de parafusos:

• Insira a broca da chave de parafusos (10) no suporte de brocas da máquina (4), será preso por um íman.
• Para retirar a broca da chave de parafusos puxe-a de novo para fora do suporte de brocas.

Ajustar a direcção de rotação

Fig. A

• Defina o interruptor de direcção (5) para a posição “◀” para apertar parafusos ou utilizá-la para perfuração.
• Defina o interruptor de direcção (5) para a posição “→” para desapertar os parafusos.

Ligar e desligar a máquina

Fig. A

• Se premir o interruptor para ligar/desligar (6), a máquina será activada.
• Se libertar o interruptor para ligar/desligar (6), a máquina será parada.
• Desloque o interruptor de direcção (5) para a posição central para bloquear o movimento do interruptor para ligar/desligar. Nesta posição, não pode ser activado.

A máquina está equipada com a função de protecção de sobrecarga electrónica. Se a máquina ficar sobrecarregada, desliga-se automaticamente. Se isto se verificar, aguarde durante pelo menos 5 segundos para permitir a reposição da protecção de sobrecarga.

Função de bloqueio do eixo

Fig. C

A máquina está equipada com uma função de bloqueio automático do eixo. Quando o interruptor para ligar/desligar (6) não está premido, a rotação do suporte de brocas (4) é bloqueada. Agora pode utilizar a chave de parafusos (mesmo quando a bateria está sem carga) como ferramenta manual.

4.MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina.

Limpe a carcaça da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifique-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danificam os componentes sintéticos.

GARANTIA

As condições da garantia estão disponíveis no cartão da garantia fornecido em separado.

AMBIENTE

Os aparelhos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/EC sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
