CDM1124 - Schrauber Ferm - Kostenlose Bedienungsanleitung

Marke	Ferm
Modell	CDM1124
Kategorie	Schrauber
Typ	Akkuschrauber
Batteriespannung	3,6 V
Batteriekapazität	1,3 Ah
Batterietyp	Li-Ion
Ladezeit	3 bis 5 Stunden
Ladegerät	Eingang 100-240 V~ 50-60 Hz, Ausgang 6 V DC 400 mA
Leerlaufdrehzahl	200 U/min
Aufnahme	1/4 Zoll Sechskant (6,35 mm)
Schalldruckpegel	58,67 dB(A)
Schallleistungspegel	69,67 dB(A)
Vibration (Schrauben)	0,361 m/s²
Gewicht (ca.)	Ca. 0,4 kg
Abmessungen (ca.)	Ca. 20 x 5 x 5 cm
Hauptfunktionen	Schrauben und Lösen, Spindelarretierung, LED-Ladeanzeige, Arbeitsleuchte, Überlastschutz
Sicherheit	Doppelte Isolierung (Klasse II), automatische Abschaltung bei Überlast
Wartung und Reinigung	Mit einem leicht feuchten, weichen Tuch reinigen. Keine Lösungsmittel verwenden.
Ersatzteile und Reparierbarkeit	Schraubendrehereinsätze und Ladegerät erhältlich. Reparatur durch qualifiziertes Fachpersonal.
Garantie	Garantieschein separat beigelegt
Allgemeine Informationen	Marke Ferm, Modell CDM1124, Akkuschrauber zum Schrauben und Lösen von Schrauben.

Häufig gestellte Fragen - CDM1124 Ferm

Wie lade ich den Akkuschrauber Ferm CDM1124 auf?

Schließen Sie den kleinen Stecker des Ladegeräts an die Ladebuchse des Schraubers an, dann stecken Sie das Ladegerät in eine Steckdose. Die LED-Anzeige wird während des Ladens rot und nach Abschluss des Ladevorgangs rot+grün. Die Ladezeit beträgt 3 bis 5 Stunden.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter über dem Schalter. Stellen Sie ihn auf ◀ zum Schrauben oder auf → zum Lösen. Die Mittelstellung verriegelt den Schalter.

Wie setze ich einen Schraubendrehereinsatz ein?

Die Bithalterung nimmt Einsätze mit 1/4-Zoll-Sechskantschaft auf. Setzen Sie den Einsatz einfach in die Bithalterung ein; er wird durch einen Magneten gehalten. Zum Entfernen ziehen Sie ihn heraus.

Was bedeutet die LED-Anzeige am Schrauber?

Die Ladeanzeige befindet sich in der Nähe der Ladebuchse. Rot : Batterie wird geladen. Rot+Grün : Ladevorgang abgeschlossen, Batterie voll.

Wie verwende ich die Spindelarretierung?

Der Schrauber verfügt über eine automatische Spindelarretierung. Wenn der Ein-/Ausschalter nicht betätigt wird, ist die Bithalterung verriegelt, sodass der Schrauber auch bei leerem Akku als Handschraubendreher verwendet werden kann.

Was ist der Überlastschutz?

Der Schrauber verfügt über einen elektronischen Überlastschutz. Bei Überlast schaltet er automatisch ab. Warten Sie mindestens 5 Sekunden, bis sich der Schutz zurückgesetzt hat, bevor Sie das Werkzeug wieder verwenden.

Ist der Schrauber für intensive Nutzung geeignet?

Dieser Akkuschrauber ist für gelegentliche Schraub- und Löscharbeiten ausgelegt. Für intensive Nutzung empfehlen wir einen leistungsstärkeren Bohrschrauber.

Wie reinige ich den Schrauber?

Schalten Sie vor der Reinigung den Schrauber aus und trennen Sie den Akku. Reinigen Sie das Gehäuse mit einem weichen, bei Bedarf leicht feuchten Tuch. Verwenden Sie keine aggressiven Mittel wie Benzin oder Alkohol.

Welches Zubehör wird mit dem Schrauber geliefert?

Der Schrauber wird mit einem Netzladegerät und einem Schraubendrehereinsatz geliefert. Zusätzliche Einsätze sind separat erhältlich.

Kann ich den Schrauber im Regen verwenden?

Nein, der Akkuschrauber Ferm CDM1124 ist nicht für den Einsatz im Regen konzipiert. Er ist nur für den Innenbereich bestimmt. Das Symbol 'Nicht im Regen verwenden' ist am Gerät angebracht.

BEDIENUNGSANLEITUNG CDM1124 Ferm

Lithium-Ionen-Akkuschrauber 3,6 V CDM1124

Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

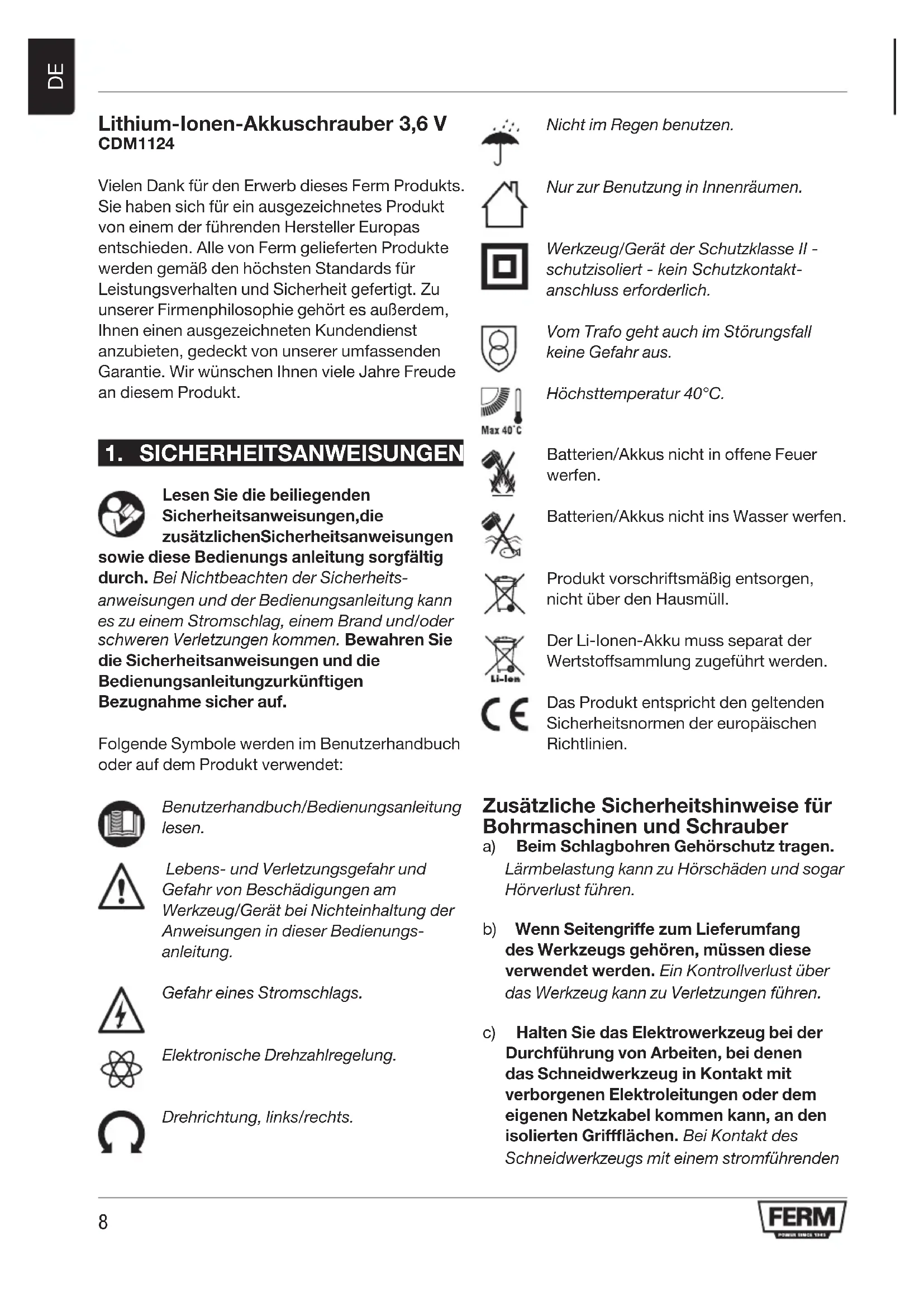

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichenSicherheitsanweisungen sowie diese Bedienungs anleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitungzurkünftigen Bezugnahme sicher auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenräumen.

Werkzeug/Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Vom Trafo geht auch im Störungsfall keine Gefahr aus.

Höchsttemperatur 40°C.

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmaschinen und Schrauber

a) Beim Schlagbohren Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen.

b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.

c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem eigenen Netzkabel kommen kann, an den isolierten Grifflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden

Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag.

Verwendung und Pflege des Akkuwerkzeugs

a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen könnten. Ein Kurzschließen der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spülen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Wartung

a) Lassen Sie Ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-Ionen-Akkus des Typs 3,6 V und max. 1,3 Ah geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen.

a) Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschrän kten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfah rung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben
b) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden!
d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäßer, beschriebener Anwendung des Elektrowerkzeugs können nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren können in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Geräts kann zu Gesundheitsschäden durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieses Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Schrauber ist für das Einschrauben und das Herausschrauben von Schrauben vorgesehen.

Technische Daten

Modellnummer CDM1124
Ladegerät CDA1089
Eingang des Ladegeräts 100-240 V~ 50-60 Hz 9W
Ausgang des Ladegeräts 6V DC, 400mA
Akkuladezeit 3 bis 5 Stunden
Aufnahme Werkzeugeinsatzhalter Sechskant 1⁄4 Zoll
Leerlaufdrehzahl 200/min
Schalldruckpegel L_PA	58,67 dB(A) K= 3 dB(A)
Schallleistungspegel L_WA	69,67 dB(A), K=3 dB(A)
Hand-Arm-Vibrationen a_h (Schrauben ohne Schlagbohrfunktion)	0,361 m/s2K=1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1. Werkzeug
2. Ladebuchse
3. Lade-Anzeigeleuchte
4. Halter für Werkzeugeinsätze
5. Drehrichtungsschalter
6. EIN/AUS-Schalter
7. Arbeitsleuchte
8. Ladeadapter
9. Schraubendreher-Einsatz

3. BETRIEB

Vor der ersten Verwendung muss der interne Akku des Werkzeugs aufgeladen werden.

Laden des internen Akkus

• Stecken Sie den kleinen Kabelstecker (8A) in die Ladebuchse (2) des Werkzeugs.
• Stecken Sie den Netzstecker des Ladeadapters in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeige (3) am Werkzeug leuchtet auf und zeigt dadurch an, dass der Akku geladen wird.

Lade-Anzeigeleuchte (3)

Abb. A

Die Lade-Anzeigeleuchte (3) des Werkzeugs zeigt den Status des Ladevorgangs an:

LED-Farbe	Status
Rot Akku wird geladen
Rot+Grün	Laden des Akkus abgeschlossen, Akku vollständig aufgeladen

- Das vollständige Laden des Akkus kann 3 bis 5 Stunden dauern.

Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen

Abb. B

Der Halter (4) für Werkzeugeinsätze nimmt Bohr- und Schraubendrehereinsätze mit Sechskant-Schaft ¼ Zoll auf. So setzen Sie einen Schraubendrehereinsatz ein:

• Setzen Sie den Schraubendrehereinsatz (10) in den Einsatzhalter (4) der Maschine ein. Der Einsatz wird von einem Magneten festgehalten.
• Zum Entnehmen des Schraubendrehereinsatzes ziehen Sie den Einsatz einfach aus dem Einsatzhalter heraus.

Einstellen der Drehrichtung

Abb. A

• Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrichtungsschalter (5) in die Stellung „◀“.
• Zum Lösen von Schrauben bringen Sie den Drehrichtungsschalter (5) in die Stellung „→“.

Ein- und Ausschalten des Werkzeugs

Abb. A

• Solange der EIN/AUS-Schalter (6) gedrückt wird, ist das Werkzeug eingeschaltet.
• Bei Loslassen des EIN/AUS-Schalters (6) hält das Werkzeug an.
• Wenn Sie den EIN/AUS-Schalter verriegeln möchten, bringen Sie den Drehrichtungsschalter (5) in die Mittelstellung. Wenn sich der Drehrichtungsschalter in dieser Stellung befindet, lässt sich der EIN/AUS-Schalter nicht betätigen.

Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in diesem Fall mindestens 5 Sekunden, bis der Überlastschutz automatisch zurückgesetzt wird.

Spindelarretierung

Abb. C

Das Werkzeug verfügt über eine automatische Spindelarretierung. Wenn der EIN/AUS-Schalter (6) nicht gedrückt ist, wird der Werkzeughalter (4) arretiert und kann sich nicht drehen. Nun kann der Schrauber (auch mit leerem Akku) als manuell betätigtes Werkzeug verwendet werden.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den rgesehenen Recycling-Stellen abgegeben

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
