CDM1132 - Schrauber Ferm - Kostenlose Bedienungsanleitung

Produkttyp	Akku-Schrauber
Marke	Ferm
Modell	CDM1132
Ladegerät-Nummer	CDA1102
Stromversorgung	Li-Ionen-Akku 3,6 V, 1,3 Ah
Eingangsspannung Ladegerät	100-240 V~, 50-60 Hz
Ausgangsspannung Ladegerät	5 V DC, 0,5 A
Ladezeit	3 bis 5 Stunden
Leerlaufdrehzahl	230 U/min
Spannfutterkapazität	1/4" Sechskant
Schalldruckpegel (LPA)	58,67 dB(A), K=3 dB(A)
Schallleistungspegel (LWA)	69,67 dB(A), K=3 dB(A)
Vibration (Schrauben ohne Schlag)	0,361 m/s², K=1,5 m/s²
Hauptfunktionen	Schrauben und Lösen, Drehrichtungsumkehr, Achsverriegelung, Überlastschutz
Ladeanzeige	LED (blinkt beim Laden, leuchtet dauerhaft wenn voll)
Arbeitsleuchte	Ja
Wartung und Reinigung	Mit einem weichen, leicht feuchten Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Doppelisolierung, Überlastschutz, Schaltersperre
Gewicht	Ca. 0,5 kg (Schätzung)
Abmessungen	Ca. 20 x 5 x 5 cm (Schätzung)
Garantie	Siehe beiliegende Garantieurkunde
Umwelt	Getrennte Entsorgung gemäß WEEE-Richtlinie

Häufig gestellte Fragen - CDM1132 Ferm

Wie lade ich den Akku des Akku-Schraubers Ferm CDM1132 auf?

Stecken Sie den kleinen Stecker des Ladegerätkabels in die Ladebuchse des Geräts. Stecken Sie das Ladegerät in eine Steckdose. Die LED-Anzeige blinkt während des Ladens und leuchtet dauerhaft, wenn der Akku vollständig geladen ist. Die Ladezeit beträgt 3 bis 5 Stunden.

Welchen Akkutyp verwendet der Ferm CDM1132?

Der Schrauber verwendet einen integrierten wiederaufladbaren Li-Ionen-Akku mit 3,6 V und 1,3 Ah. Er darf nur von einem Fachmann zum Recycling entnommen werden.

Wie ändere ich die Drehrichtung?

Verwenden Sie den Drehrichtungsschalter oberhalb des Einschalters. Stellen Sie ihn auf ← zum Schrauben oder Bohren, auf → zum Lösen. Die Mittelstellung verriegelt den Schalter.

Kann ich den Schrauber benutzen, wenn der Akku leer ist?

Ja, dank der Achsverriegelung können Sie ihn wie einen manuellen Schraubendreher verwenden, auch wenn der Akku leer ist.

Was tun, wenn der Schrauber während der Arbeit plötzlich stoppt?

Der Überlastschutz hat ausgelöst. Warten Sie mindestens 5 Sekunden, bis sich der Schutz zurückgesetzt hat, dann können Sie neu starten.

Wie reinige ich den Akku-Schrauber Ferm CDM1132?

Schalten Sie das Gerät vor der Reinigung aus. Verwenden Sie ein weiches, leicht mit Seifenwasser angefeuchtetes Tuch für hartnäckige Flecken. Vermeiden Sie Benzin, Alkohol oder Ammoniak, da diese die Kunststoffteile beschädigen könnten.

Welche Bits kann ich mit diesem Schrauber verwenden?

Der Bit-Halter akzeptiert Bohrer und Schraubendreherbits mit einem Standard-Sechskantschaft von 1/4 Zoll (6,35 mm). Sie werden durch einen Magneten gehalten.

Ist der Schrauber zum Bohren geeignet?

Dieser Schrauber ist hauptsächlich zum Schrauben und Lösen von Schrauben konzipiert. Er kann zum Bohren kleiner Löcher in weiche Materialien verwendet werden, ist aber keine dedizierte Bohrmaschine.

Wo finde ich Ersatzteile für den Ferm CDM1132?

Ersatzteile müssen von einem qualifizierten, von Ferm autorisierten Reparaturdienst bereitgestellt werden. Kontaktieren Sie den Ferm-Kundendienst für Informationen zu Originalteilen.

Wie entsorge ich den Schrauber am Ende seiner Lebensdauer?

Entsorgen Sie das Gerät nicht über den Hausmüll. Geben Sie es an einer geeigneten Recyclingstelle für Elektro- und Elektronik-Altgeräte (WEEE) gemäß den örtlichen Vorschriften ab.

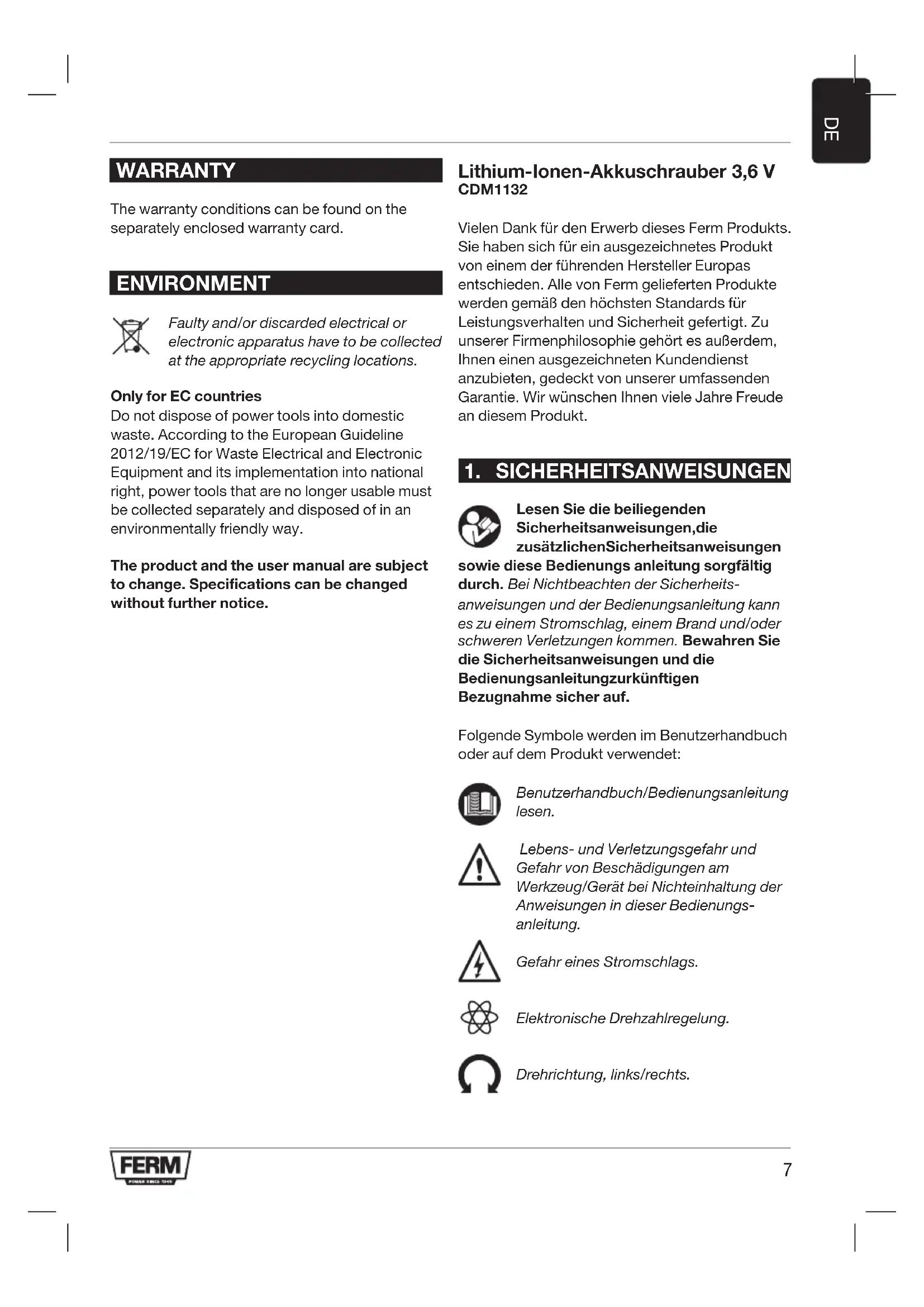

BEDIENUNGSANLEITUNG CDM1132 Ferm

Lithium-Ionen-Akkuschrauber 3,6 V CDM1132

Vielen Dank für den Erwerb dieseres Ferm Produktions. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gefelieferten Produkte werden gemäß den hochsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an thisem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheitsanweisungen, die zusätzlichen Sicherheitsanweisungen

sowie diese Bedienungs anleitung sorgfältig durch. Bei Nichtbeachten der Sicherheitsanweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommt. Bewahren Sie die Sicherheitsanweisungen und die Bedienungsanleitungzurkünftigen Bezugnahme sichere auf.

Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet:

Benutzerhandbuch/Bedienungsanleitung lesen.

Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungsanleitung.

Gefahr eines Stromschlags.

Elektronische Drehzahlregelung.

Drehrichtung, links/rechts.

Nicht im Regen benutzen.

Nur zur Benutzung in Innenraumen.

Werkzeug/Gerat der Schutzklasse II - schutzisoliert - kein Schutzkontaktanschluss erforderlich.

Vom Trafo Goes auch im Störungsfall keine Gefahr aus.

Hochsttemperatur 40^

Batterien/Akkus nicht in offene Feuer werfen.

Batterien/Akkus nicht ins Wasser werfen.

Produkt vorschäftsmäßig entsorgen, nicht über den Hausmüll.

Der Li-Ilonen-Akku muss separat der Wertstoffsammlung zugeführrt werden.

Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien.

Zusätzliche Sicherheitshinweise für Bohrmschinen und Schrauber

a) Beim Schlagbohren Gehorschutz/TRagen. Larmbelastung kann zu Horschaden und soccer Horverlust führen.
b) Wenn Teilengriffe zum Lieferumfang des Werkzeugs gehoren, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen.
c) Halten Sie das Elektrowerkzeug an den isolierten Grifflächen, wenn Arbeiten durchgeführt werden, bei denen das Befestigungsmittel versteckte Leitungen berühren können. Der Kontakt des Befestigungsmittels mit einer spannungsführenden Leitung kann auch

metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwendung und Pflege des Akkuwerkzeugs

a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen.
b) Elektrowerkzeuge nur mit den speziell darauf vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen.
c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen konnten. Ein Kurzschlieben der beiden Akkupole kann zu Verbrennungen oder Bränden führen.
d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden. Bei unbeabsichtigtem Kontakt sofort mit Wasser spulen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.
e) Integrierte Akkus)durfen nur durch qualifiziertes Personal zu Entsorgungszwecken entfernt werden.

Wartung

a) Lassen Sie ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So{lssst sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten.

Für das Ladegerät Verwendungszweck

Nur für das Laden von wiederaufladbaren Li-lonen-Akkus des Typs 3,6 V und max. 1,3 Ah geeignet. Andere Arten von Akkus konnen platzen und zu Verletzungen und Schaden führen.

a) Das Gerätarf nicht von Personen (einschließlich Kindern) mit eingeschran kten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfah rung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben
b) Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät speien.
c) Nicht wiederaufladbare Batterien)durfen nicht aufgeladen werden!
d) Wahlrend des Ladens mussen sich die Akkus in einem gut belufteten Raum befinden!

Restrisiken

Selbst bei ordnungsgemäß, beschriebener Anwendung des Elektrowerkzeugs konnen nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren konnen in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten:

a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäß Wartung des Geräts kann zu Gesundheitsschädten durch die Vibrationsemission führen.
b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachsäden führen.

Warning! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tändlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieser Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck

Dieser Schrauber ist für das Einschrauben und das Herausschrauben von Schrauben vorgesehen.

Technische Daten

Modellummer CDM1132
Ladegerät CDA1102
Eingang des Ladegeräts 100-240 V~ 50-60 Hz
Ausgang des Ladegeräts 5V DC 0.5A
Akkuladezeit 3 bis 5 Stunden
Aufladbare Batteriezelle 3,6V Li-ion 1300mAh
Aufnahme Werkzeugeinsatzhalter Sechskant 1/4 Zoll
Leerlaufdrehzahl	230/min
Schalldruckpegel LPA	58,67 dB(A) K= 3 dB(A)
Schalleistungspegel LWA	69,67 dB(A), K=3 dB(A)
Hand-Arm-Vibrationen ah(Schrauben ohne Schlagbohrfung)	0,361 m/s2K=1,5 m/s2

Vibrationsintensität

Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN62841 gemessen. Anhand dieser Großkönnen Werkzeuge miteinander verglichen werden. Außen dem eignet sich diese Große für eine erstbeurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderen oder unzureichend gewarteten Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.
• Wenn das Werkzeug ausgeschelt ist, oder wenn es eingeschelt ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringn.

Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie ihre Höhe warm, und organisieren Sie ihren Arbeitsablauf.

Beschreibung

Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 3.

Abb. A

1. Werkzeug
2. Ladebuchse
3. Lade-Anzeigeleuche
4. Halter fur Werkzeugeinsätze
5. Drehrichtungsschalter
6. EIN/AUS-Schalter
7. Arbeitsleuchte
8. Ladeadapter
9. Schraubendreher-Einsatz

3. BETRIEB

Vor der ersten Verwendung muss der interne Akku des Werkzeugs aufgeladen werden.

Laden des internen Akkus

• Stecken Sie den einzelnen Kabelstecker (8A) in die Ladebuchse (2) des Werkzeugs.
• Stecken Sie den Netzstecker des Ladeadapters in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeige (3) am Werkzeug leuchtet auf und zeigt dadurch an, dass der Akku geladen wird.

Lade-Anzeigeleuche (3)

Abb. A

Die Lade-Anzeigeleuche (3) des Werkzeugs zeigt den Status des Ladevorgangs an:

LED Status
Blinkt Akku wird geladen
Kontinuierlich	Laden des Akkus abgeschlossen, Akku vollständig aufgeladen

• Das vollständige Laden des Akkus kann 3 bis 5 Stunden dauern.

Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen

Abb. B

Der Halter (4) für Werkzeugeinsätze nimmt Bohr- und Schraubendhereinsätze mit Sechskant-Schaft 1 / 4 Zoll auf. So setzen Sie einen Schraubendhereinsatz ein:

• Setzen Sie den Schraubendrehereinsatz (10) in den Einsatzalter (4) der Maschine ein. Der Einsatz wird von einem Magneten festgehalten.
  Zum Entnehmen des Schraubendrehereinsatzesziehen Sie den Einsatz einfach aus dem Einsatzhalter heraus.

Einstellen der Drehrichtigung

Abb. A

Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrichtungsschalter (5) in die Stellung ,
Zum Lösen von Schrauben bringen Sie den Drehrrichtungsschalter (5) in die Stellung

Ein- und Ausschalten des Werkzeugs

Abb. A

• Solange der EIN/AUS-Schalter (6) gedrück wird, ist das Werkzeug eingeschaltet.
• Bei Loslassen des EIN/AUS-Schalters (6) halten das Werkzeug an.
• Wenn Sie den EIN/AUS-Schalter verriegeln möchen, bringen Sie den Drehrrichtungsschalter (5) in die Mittelstellung. Wenn sich der Drehrrichtungsschalter in dieser Stellung befindet,{lassst sich der EIN/AUS-Schalter nicht betätigten.

Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestellt. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in dieser Fall mindestens 5 Sekunden, bis der Überlastschutz automatisch zugruckgesetzt wird.

Spindelarretierung

Das Werkzeug verfügt über eine automatische Spindelarretierung. Wenn der EIN/AUS-Schalter (6) nicht gedrückt ist, wird der Werkzeughalter (4) arretiert und kann sich nicht drehen. Nun kann der Schrauber (auch mit leerem Akku) als manuell betätigtes Werkzeug verwendet werden.

4. WARTUNG

Schalten Sie das Werkzeug immer aus, und entnahmen Sie den Akku aus dem Gerät, bevor Sie Reinigungsd oder Wartungsarbeiten am Werkzeug vornehmen.

Reinigen Sie das Werkzeuggehäuse regelmäß mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Luftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaltenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeucht wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffeile beschädigen.

GARANTIE

Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnahmen.

UMWELTSCHUTZ

Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den darauf vorgesehen. Recyclung-Stellen abgegeben werden.

Nur für EG-Länder

Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte sowie der Umsetzung in nationales Recht,müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden.

Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.
