ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CDM1132 Ferm

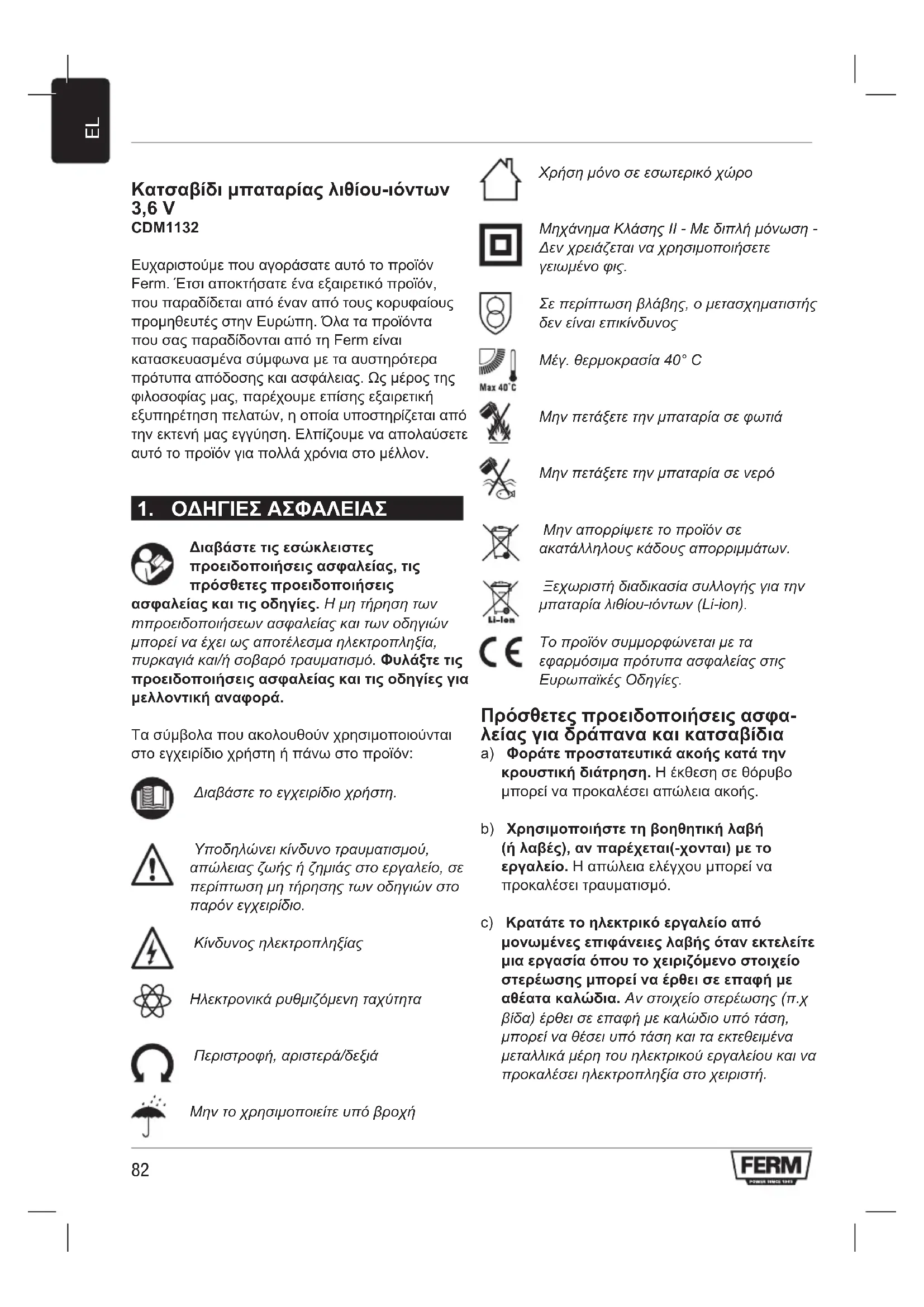

Κατσαβίδι μπαταρίας λιθίου-ιόντων 3,6 V CDM1132 Ευχαριστούμε που αγοράσατε αυτό το προϊόν Ferm. Έτσι αποκτήσατε ένα εξαιρετικό προϊόν, που παραδίδεται από έναν από τους κορυφαίους προμηθευτές στην Ευρώπη. Όλα τα προϊόντα που σας παραδίδονται από τη Ferm είναι κατασκευασμένα σύμφωνα με τα αυστηρότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης εξαιρετική εξυπηρέτηση πελατών, η οποία υποστηρίζεται από την εκτενή μας εγγύηση. Ελπίζουμε να απολαύσετε αυτό το προϊόν για πολλά χρόνια στο μέλλον.

1. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Διαβάστε τις εσώκλειστες προειδοποιήσεις ασφαλείας, τις πρόσθετες προειδοποιήσεις ασφαλείας και τις οδηγίες. Η μη τήρηση των mπροειδοποιήσεων ασφαλείας και των οδηγιών μπορεί να έχει ως αποτέλεσμα ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό. Φυλάξτε τις προειδοποιήσεις ασφαλείας και τις οδηγίες για μελλοντική αναφορά. Τα σύμβολα που ακολουθούν χρησιμοποιούνται στο εγχειρίδιο χρήστη ή πάνω στο προϊόν: Διαβάστε το εγχειρίδιο χρήστη. Υποδηλώνει κίνδυνο τραυματισμού, απώλειας ζωής ή ζημιάς στο εργαλείο, σε περίπτωση μη τήρησης των οδηγιών στο παρόν εγχειρίδιο. Κίνδυνος ηλεκτροπληξίας Ηλεκτρονικά ρυθμιζόμενη ταχύτητα Περιστροφή, αριστερά/δεξιά Μην το χρησιμοποιείτε υπό βροχή Χρήση μόνο σε εσωτερικό χώρο Μηχάνημα Κλάσης II - Με διπλή μόνωση - Δεν χρειάζεται να χρησιμοποιήσετε γειωμένο φις. Σε περίπτωση βλάβης, ο μετασχηματιστής δεν είναι επικίνδυνος Μέγ. θερμοκρασία 40° C Μην πετάξετε την μπαταρία σε φωτιά Μην πετάξετε την μπαταρία σε νερό Μην απορρίψετε το προϊόν σε ακατάλληλους κάδους απορριμμάτων. Ξεχωριστή διαδικασία συλλογής για την μπαταρία λιθίου-ιόντων (Li-ion). Το προϊόν συμμορφώνεται με τα εφαρμόσιμα πρότυπα ασφαλείας στις Ευρωπαϊκές Οδηγίες. Πρόσθετες προειδοποιήσεις ασφα- λείας για δράπανα και κατσαβίδια a) Φοράτε προστατευτικά ακοής κατά την κρουστική διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής. b) Χρησιμοποιήστε τη βοηθητική λαβή (ή λαβές), αν παρέχεται(-χονται) με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει τραυματισμό. c) Κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το χειριζόμενο στοιχείο στερέωσης μπορεί να έρθει σε επαφή με αθέατα καλώδια. Αν στοιχείο στερέωσης (π.χ βίδα) έρθει σε επαφή με καλώδιο υπό τάση, μπορεί να θέσει υπό τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκαλέσει ηλεκτροπληξία στο χειριστή.83

Χρήση και φροντίδα του εργαλείου

a) Επαναφορτίζετε μόνο με το φορτιστή που προβλέπει ο κατασκευαστής. Ένας φορτιστής που είναι κατάλληλος για ένα τύπο πακέτου μπαταρίας μπορεί να δημιουργήσει κίνδυνο φωτιάς αν χρησιμοποιηθεί με άλλο πακέτο μπαταρίας. b) Να χρησιμοποιείτε ηλεκτρικά εργαλεία μόνο με ειδικά καθορισμένα πακέτα μπαταριών. Η χρήση οποιωνδήποτε άλλων πακέτων μπαταριών μπορεί να δημιουργήσει κίνδυνο τραυματισμού και φωτιάς. c) Όταν δεν χρησιμοποιείται το πακέτο μπαταρίας, κρατήστε το μακριά από άλλα μεταλλικά αντικείμενα όπως συνδετήρες, κέρματα, κλειδιά, καρφιά, βίδες ή άλλα μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τους πόλους του μεταξύ τους. Η βραχυκύκλωση μεταξύ τους των πόλων μιας μπαταρίας μπορεί να προκαλέσει εγκαύματα ή φωτιά. d) Υπό συνθήκες κακής μεταχείρισης μπορεί να διαρρεύσει υγρό από την μπαταρία, αποφύγετε την επαφή με αυτό. Αν έλθετε κατά λάθος σε επαφή, ξεπλύνετε με νερό. Αν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Το υγρό που έχει διαρρεύσει από την μπαταρία μπορεί να προκαλέσει ερεθισμό ή εγκαύματα. e) Μόνο εξειδικευμένο προσωπικό επιτρέπεται να αφαιρέσει ενσωματωμένες μπαταρίες για απόρριψη.

a) Αναθέστε το σέρβις του ηλεκτρικού εργαλείου σας σε εξειδικευμένο τεχνικό επισκευών που χρησιμοποιεί μόνο ανταλλακτικά ακριβώς ίδια με τα αρχικά. Έτσι θα διασφαλιστεί ότι διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου. Για το φορτιστή Προβλεπόμενη χρήση Φορτίζετε μόνο επαναφορτιζόμενα πακέτα μπαταριών 3,6V μέγ. 1,3Ah τύπου λιθίου-ιόντων (Li-ion). Άλλοι τύποι μπαταριών μπορεί να εκραγούν προξενώντας τραυματισμό και ζημιά. a) Η συσκευή δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες, ή με απουσία πείρας και γνώσης, εκτός αν αυτά έχουν λάβει επίβλεψη ή καθοδήγηση b) Τα παιδιά πρέπει να βρίσκονται υπό επίβλεψη ώστε να μην παίζουν με τη

c) Μην επαναφορτίζετε μη επαναφορτιζόμενες

d) Κατά τη φόρτιση, οι μπαταρίες πρέπει να τοποθετούνται σε καλά αεριζόμενη περιοχή! Υπολειπόμενοι κίνδυνοι Ακόμα και αν το εργαλείο χρησιμοποιείται όπως προβλέπεται, δεν είναι εφικτή η εξάλειψη όλων των υπολειπόμενων παραγόντων κινδύνου. Οι ακόλουθοι κίνδυνοι μπορεί να προκύψουν σε σύνδεση με την κατασκευή και το σχεδιασμό του ηλεκτρικού

a) Βλάβες στην υγεία που προκύπτουν από την εκπομπή κραδασμών σε περίπτωση που το ηλεκτρικό εργαλείο χρησιμοποιείται για παρατεταμένο χρόνο ή δεν γίνεται επαρκής διαχείριση και σωστή συντήρησή του. b) Τραυματισμοί και υλικές ζημιές λόγω εκτόξευσης θραυσμάτων από σπασμένα

Προειδοποίηση! Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη λειτουργία του. Αυτό το πεδίο μπορεί υπό ορισμένες συνθήκες να προ- καλέσει παρεμβολές στη λειτουργία ενεργών ή παθητικών ιατρικών εμφυτευ- μάτων. Για τη μείωση του κινδύνου σοβαρής ή θανατηφόρου βλάβης της υγείας, συνιστούμε τα άτομα με ιατρικά εμφυτεύματα να συμβουλευτούν το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος πριν τη χρήση αυτού του ηλεκτρικού εργαλείου.84

2. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ

Προβλεπόμενη χρήση Αυτό το κατσαβίδι προορίζεται για βίδωμα και

Τεχνικές προδιαγραφές Αρ. μοντέλου CDM1132 Φορτιστής CDA1102 Είσοδος φορτιστή 100-240 V~ 50-60 Hz, Έξοδος φορτιστή 5V DC 0.5A Χρόνος φόρτισης μπαταρίας 3-5 ώρες Επαναφορτιζόμενo στοιχείο

3,6V Li-ion 1300mAh Χωρητικότητα του τσοκ ¼” εξαγωνικό Ταχύτητα χωρίς φορτίο 230 /min Στάθμη πίεσης ήχου L

58,67 dB(A) K= 3 dB(A) Στάθμη ισχύος ήχου L

69,67 dB(A), K=3dB(A) Κραδασμοί στο σύστημα χεριού-βραχίονα a

(βίδωμα χωρίς κρούση) 0,361 m/s

Επίπεδο κραδασμών Το επίπεδο εκπομπής κραδασμών που αναφέρεται στο παρόν εγχειρίδιο οδηγιών έχει μετρηθεί σύμφωνα με την τυποποιημένη δοκιμή που αναφέρεται στο EN62841. Μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο και ως προκαταρκτική εκτίμηση της έκθεσης σε κραδασμούς κατά τη χρήση του εργαλείου για τις αναφερόμενες εφαρμογές.

• Η χρήση του εργαλείου σε άλλες εφαρμογές ή με άλλα ή κακοσυντηρημένα αξεσουάρ μπορεί να επηρεάσει σημαντικά το επίπεδο έκθεσης.

• Οι χρόνοι που το εργαλείο είναι απενεργοποιημένο ή λειτουργεί χωρίς να εκτελεί εργασία, μπορεί να μειώσουν σημαντικά το επίπεδο έκθεσης. Προστατευτείτε έναντι των επιδράσεων των κραδασμών συντηρώντας το εργαλείο και τα αξεσουάρ του, διατηρώντας τα χέρια σας ζεστά και οργανώνοντας τα σχήματα εργασίας σας.

Οι αριθμοί στο κείμενο αναφέρονται στα διαγράμματα στις σελίδες 2-3 Εικ. A

3. Λυχνία ένδειξης φόρτισης

4. Υποδοχή μυτών κατσαβιδιού

5. Διακόπτης επιλογής κατεύθυνσης

8. Προσαρμογέας φορτιστή

10. Μύτη κατσαβιδιού

Η μπαταρία πρέπει να φορτιστεί πριν την πρώτη χρήση. Φόρτιση του μηχανήματος

• Συνδέστε το μικρό βύσμα του καλωδίου (8A) μέσα στην υποδοχή φόρτισης του μηχανήματος (2).

• Συνδέστε το φορτιστή σε μια πρίζα ρεύματος δικτύου και περιμένετε λίγο. Η ενδεικτική λυχνία LED του μηχανήματος (3) θα ανάψει δείχνοντας την κατάσταση φόρτισης. Λυχνία ένδειξης φόρτισης (3) Εικ. A Το μηχάνημα διαθέτει μια λυχνία ένδειξης φόρτισης (3) που δείχνει την κατάσταση της διαδικασίας φόρτισης: LED Κατάσταση Αναβοσβήνει Φόρτιση της μπαταρίας σε εξέλιξη

Η φόρτιση της μπαταρίας τελείωσε, η μπαταρία είναι πλήρως φορτισμένη

• Για την πλήρη φόρτιση της μπαταρίας μπορεί να χρειαστούν 3 - 5 ώρες. Τοποθέτηση και αφαίρεση τρυπανιών ή μυτών κατσαβιδιού Εικ. B Η υποδοχή μυτών (4) του μηχανήματος είναι κατάλληλη για τρυπάνια και μύτες κατσαβιδιού με στάνταρ εξάγωνο άξονα ¼ ίντσας. Για να τοποθετήσετε μια μύτη κατσαβιδιού:85

• Εισάγετε τη μύτη κατσαβιδιού (10) μέσα στην υποδοχή μυτών (4) του μηχανήματος όπου θα συγκρατηθεί από τον υπάρχοντα εκεί μαγνήτη.

• Μπορείτε να αφαιρέσετε τη μύτη κατσαβιδιού τραβώντας την πάλι έξω από την υποδοχή

Ρύθμιση της κατεύθυνσης περιστροφής Εικ. A

• Θέστε το διακόπτη κατεύθυνσης (5) στη θέση ‘’ για βίδωμα ή διάτρηση.

• Θέστε το διακόπτη κατεύθυνσης (5) στη θέση ‘’ για ξεβίδωμα. Ενεργοποίηση και απενεργοποίηση του μηχανήματος Εικ. A

• Πατώντας το διακόπτη on/off (6) ενεργοποιείται το μηχάνημα.

• Ελευθερώνοντας το διακόπτη on/off (6) το μηχάνημα απενεργοποιείται.

• Μετακινήστε το διακόπτη κατεύθυνσης (5) στη μεσαία θέση αν θέλετε να ασφαλίσετε το διακόπτη on/off ώστε να μην κινείται. Σε αυτή τη θέση δεν είναι εφικτή η ενεργοποίηση. Το μηχάνημα είναι εξοπλισμένο με ηλεκτρονική λειτουργία προστασίας από υπερφόρτωση. Όταν υπερφορτωθεί το μηχάνημα, θα απενεργοποιηθεί αυτόματα. Αν συμβεί αυτό, περιμένετε τουλάχιστον 5 δευτερόλεπτα για να αφήσετε να γίνει αυτόματη επαναφορά του συστήματος προστασίας από υπερφόρτωση. Λειτουργία ασφάλισης άξονα Το μηχάνημα είναι εξοπλισμένο με αυτόματη λειτουργία ασφάλισης άξονα. Όταν δεν είναι πατημένος ο διακόπτης on/off (6), η υποδοχή μυτών (4) είναι ασφαλισμένη και δεν μπορεί να περιστραφεί. Σε αυτή την περίπτωση μπορείτε να χρησιμοποιήσετε το εργαλείο ως χειροκίνητο κατσαβίδι (ακόμα και αν έχει εξαντληθεί η

Πριν τον καθαρισμό και τη συντήρηση, πάντα να απενεργοποιείτε το μηχάνημα και να αφαιρείτε το πακέτο μπαταρίας από το μηχάνημα. Καθαρίζετε τα περιβλήματα του μηχανήματος τακτικά με ένα μαλακό πανί, κατά προτίμηση μετά από κάθε χρήση. Να βεβαιώνεστε ότι τα ανοίγματα αερισμού είναι ελεύθερα από σκόνη και ακαθαρσίες. Αφαιρείτε κάθε επίμονη ακαθαρσία με τη χρήση ενός μαλακού πανιού που το έχετε υγράνει με σαπωνοδιάλυμα. Μη χρησιμοποιείτε οποιονδήποτε διαλύτη όπως βενζίνη, οινόπνευμα, αμμωνία κλπ. Τα χημικά αυτού του είδους θα προξενήσουν ζημιά στα συνθετικά εξαρτήματα.

Μπορείτε να βρείτε τις προϋποθέσεις της εγγύησης στη χωριστή εσώκλειστη κάρτα

Ο ηλεκτρικός ή ηλεκτρονικός εξοπλισμός που παρουσιάζει βλάβη ή έχει φθάσει στο τέλος της ωφέλιμης ζωής του πρέπει να παραδίδεται στις κατάλληλες τοποθεσίες ανακύκλωσης. Μόνο για χώρες ΕΚ Μην απορρίπτετε τα ηλεκτρικά εργαλεία στα οικιακά απορρίμματα. Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΚ περί αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή του στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία που δεν μπορούν να χρησιμοποιηθούν πλέον πρέπει να συλλέγονται ξεχωριστά και να απορρίπτονται με τρόπο φιλικό προς το περιβάλλον. Το προϊόν και το εγχειρίδιο χρήστη υπόκεινται σε αλλαγή. Οι προδιαγραφές μπορεί να αλλάξουν χωρίς άλλη ειδοποίηση.86
