INSTRUKCJA OBSŁUGI CDM1132 Ferm

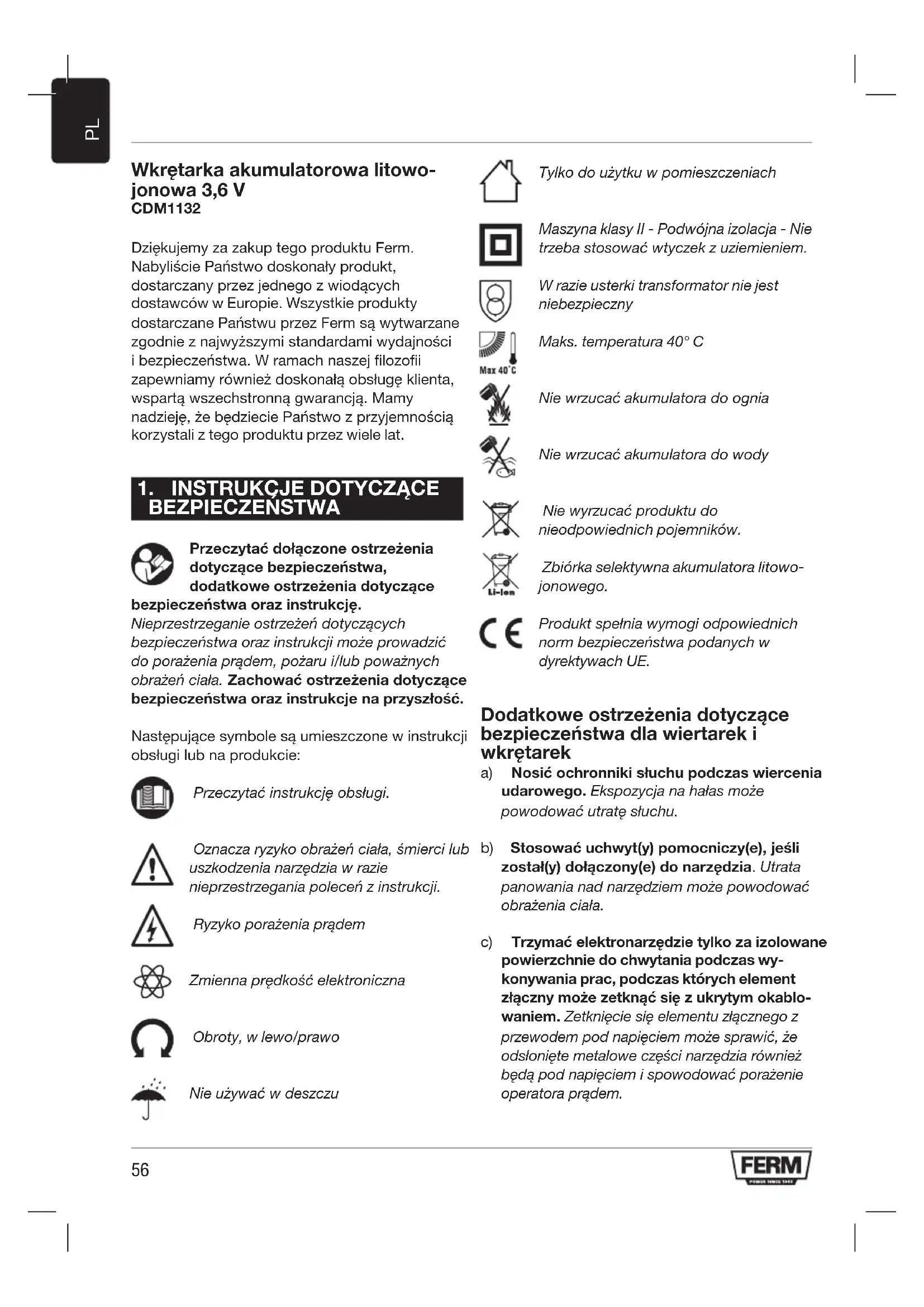

Wkrętarka akumulatorowa litowo- jonowa 3,6 V CDM1132 Dziękujemy za zakup tego produktu Ferm. Nabyliście Państwo doskonały produkt, dostarczany przez jednego z wiodących dostawców w Europie. Wszystkie produkty dostarczane Państwu przez Ferm są wytwarzane zgodnie z najwyższymi standardami wydajności i bezpieczeństwa. W ramach naszej filozofii zapewniamy również doskonałą obsługę klienta, wspartą wszechstronną gwarancją. Mamy nadzieję, że będziecie Państwo z przyjemnością korzystali z tego produktu przez wiele lat.

1. INSTRUKCJE DOTYCZĄCE

BEZPIECZEŃSTWA Przeczytać dołączone ostrzeżenia dotyczące bezpieczeństwa, dodatkowe ostrzeżenia dotyczące bezpieczeństwa oraz instrukcję. Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa oraz instrukcji może prowadzić do porażenia prądem, pożaru i/lub poważnych obrażeń ciała. Zachować ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje na przyszłość. Następujące symbole są umieszczone w instrukcji obsługi lub na produkcie: Przeczytać instrukcję obsługi. Oznacza ryzyko obrażeń ciała, śmierci lub uszkodzenia narzędzia w razie nieprzestrzegania poleceń z instrukcji. Ryzyko porażenia prądem Zmienna prędkość elektroniczna Obroty, w lewo/prawo Nie używać w deszczu Tylko do użytku w pomieszczeniach Maszyna klasy II - Podwójna izolacja - Nie trzeba stosować wtyczek z uziemieniem. W razie usterki transformator nie jest niebezpieczny Maks. temperatura 40° C Nie wrzucać akumulatora do ognia Nie wrzucać akumulatora do wody Nie wyrzucać produktu do nieodpowiednich pojemników. Zbiórka selektywna akumulatora litowo- jonowego. Produkt spełnia wymogi odpowiednich norm bezpieczeństwa podanych w dyrektywach UE. Dodatkowe ostrzeżenia dotyczące bezpieczeństwa dla wiertarek i wkrętarek a) Nosić ochronniki słuchu podczas wiercenia udarowego. Ekspozycja na hałas może powodować utratę słuchu. b) Stosować uchwyt(y) pomocniczy(e), jeśli został(y) dołączony(e) do narzędzia. Utrata panowania nad narzędziem może powodować obrażenia ciała. c) Trzymać elektronarzędzie tylko za izolowane powierzchnie do chwytania podczas wy- konywania prac, podczas których element złączny może zetknąć się z ukrytym okablo- waniem. Zetknięcie się elementu złącznego z przewodem pod napięciem może sprawić, że odsłonięte metalowe części narzędzia również będą pod napięciem i spowodować porażenie operatora prądem.57

Użytkowanie i pielęgnacja akumulatora a) Ładować tylko ładowarką podaną przez producenta. Ładowarka odpowiednia dla jednego rodzaju akumulatora może powodować ryzyko pożaru, jeśli zostanie użyta z innym rodzajem akumulatora. b) Używać elektronarzędzia jedynie w połączeniu z wyznaczonymi akumulatorami. Użycie innych akumulatorów może powodować ryzyko obrażeń ciała i pożaru. c) Kiedy akumulator nie jest używany, należy trzymać go z dala od innych metalowych obiektów, takich jak spinacze, monety, klucze, gwoździe, śruby lub inne małe metalowe przedmioty, które mogą spowodować zwarcie styków akumulatora. Zwarcie styków akumulatora może powodować poparzenia lub pożar. d) W przypadku silnego uderzenia z akumulatora może wypłynąć płyn. Unikać styczności. W razie przypadkowej styczności niezwłocznie przepłukać miejsce styczności wodą. Jeśli dojdzie do styczności płynu z akumulatora z oczami, natychmiast uzyskać pomoc lekarską. Płyn z akumulatora może powodować podrażnienia lub poparzenia. e) Wbudowane akumulatory mogą być usuwane w celu utylizacji wyłącznie przez odpowiednio wykwalifikowany personel. Serwis a) Zlecać serwisowanie elektronarzędzia wykwalifikowanemu technikowi stosującemu jedynie części zamienne identyczne z oryginalnymi. Zapewni to zachowanie bezpieczeństwa elektronarzędzia. Dotyczy ładowarki Przeznaczenie Ładować jedynie akumulatory litowo-jonowe 3,6V o maks. pojemności 1,3 Ah. Inne rodzaje akumulatorów mogą pękać, powodując obrażenia ciała i uszkodzenia mienia. a) Urządzenie nie jest przeznaczone do użytku przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, czuciowych lub umysłowych albo nie posiadające doświadczenia i wiedzy, chyba że zostały one odpowiednio poinstruowane i są pod nadzorem b) Dzieciom nie wolno pozwalać bawić się urządzeniem c) Nie ładować zwykłych baterii! d) Podczas ładowania akumulatory muszą znajdować się w dobrze wentylowanym miejscu! Pozostałe zagrożenia Nawet gdy elektronarzędzie jest użytkowane zgodnie z zaleceniami, nie można wyeliminować wszystkich czynników ryzyka (szczątkowego). Następujące zagrożenia wiążą się z budową elektronarzędzia: a) Szkody dla zdrowia wynikające z emisji drgań, jeśli elektronarzędzie jest używane przez długi okres i nie jest odpowiednio konserwowane i regulowane. b) Obrażenia ciała i uszkodzenia mienia z powodu pękniętych akcesoriów, nagle wyrzuconych przez urządzenie. Ostrzeżenie! To elektronarzędzie wytwarza pole elektromagnetyczne podczas pracy. To pole może w pewnych okolicznościach zakłócać aktywne lub pasywne implanty medyczne. Aby ograniczyć ryzyko poważnych lub śmiertelnych obrażeń ciała, zalecamy osobom z implantami medycznymi konsultację z lekarzem oraz producentem implantu przed rozpoczęciem obsługi tego elektronarzędzia.

2. INFORMACJE O MASZYNIE

Przeznaczenie Niniejsza wkrętarka jest przeznaczona do wkręcania i wykręcania śrub oraz wkrętów Dane techniczne Nr modelu CDM1132 Ładowarka CDA1102 Parametry wejściowe ładowarki 100-240 V~ 50-60 Hz, Parametry wyjściowe ładowarki 5V DC 0.5A58

Czas ładowania akumulatora 3-5 godziny Ogniwo akumulatorowe 3,6V Li-ion 1300mAh Rozmiar uchwytu ¼” sześciokątny Obroty bez obciążenia 230/min Poziom ciśnienia akustycznego

58,67 dB(A) K= 3 dB(A) Poziom mocy akustycznej L

69,67 dB(A) K= 3 dB(A) Drgania ręka-ramię

(wkręcanie bez udaru) 0,361 m/s

Poziom drgań Poziom emisji drgań podany w niniejszej instrukcji został zmierzony zgodnie ze zharmonizowanym testem podanym w normie EN62841 i może być stosowany do porównywania narzędzi ze sobą oraz w celu wstępnego oszacowania narażenia na drgania podczas stosowania narzędzia zgodnie z podanym przeznaczeniem

• Używanie narzędzia do innych zastosowań lub z innymi albo źle konserwowanymi akcesoriami może znacząco zwiększać poziom ekspozycji.

• Okresy, kiedy narzędzie jest wyłączone, lub gdy jest włączone, ale nie jest używane, mogą znacząco ograniczać poziom ekspozycji. Chroń się przed wpływem drgań, konserwując odpowiednio narzędzie i akcesoria, utrzymując ciepłotę dłoni oraz odpowiednio organizując pracę. Opis Liczby w tekście odnoszą się do rysunków na stronach 2-3. Rys. A

2. Gniazdo ładowania

3. Kontrolka ładowania

4. Uchwyt na końcówki narzędziowe

5. Przełącznik kierunku obrotów

10. Końcówka wkrętarki

Akumulator należy naładować przed pierwszym użyciem. Ładowanie narzędzia

• Podłączyć małą wtyczkę kabla (8A) do gniazda ładowania narzędzia (2).

• Podłączyć ładowarkę do gniazdka i poczekać chwilę. Dioda LED na narzędziu (3) zaświeci się, informując o stanie ładowania. Kontrolka ładowania (3) Rys. A Narzędzie jest wyposażone w kontrolkę ładowania (3), informującą o stanie procesu ładowania: LED Stan Migający Ładowanie akumulatora w toku Ciągły Ładowanie akumulatora zakończone, akumulator całkowicie naładowany

• Pełne naładowanie akumulatora może trwać

Mocowanie i wyjmowanie wierteł lub końcówek narzędziowych wkrętarki Rys. B Uchwyt końcówek narzędzia (4) jest przeznaczony dla wierteł i końcówek narzędziowych o standardowym trzonku sześciokątnym w rozmiarze ¼ cala. Aby zamontować końcówkę wkrętarki:

• Włożyć końcówkę (10) w uchwyt końcówek narzędzia (4) - będzie ją przyciągać magnes.

• Końcówkę można wyciągnąć, ponownie wyjmując ją z uchwytu. Regulacja kierunku obrotów Rys. A

• Ustawić przełącznik kierunku (5) w położenie „”, aby wkręcać wkręty lub wiercić.

• Ustawić przełącznik kierunku (5) w położenie „”, aby wykręcać wkręty. Włączanie i wyłączanie narzędzia Rys. A

• Wciśnięcie włącznika (6) powoduje włączenie narzędzia.

• Zwolnienie włącznika (6) powoduje zatrzymanie narzędzia.

• Przestawić przełącznik kierunku (5) w położenie środkowe, aby zablokować ruch włącznika. W tym położeniu włącznika nie można uruchomić.59

Narzędzie jest wyposażone w zabezpieczenie przeciążeniowe. W razie przeciążenia narzędzie wyłączy się automatycznie. Jeśli tak się stanie, odczekać co najmniej 5 sekund, aby pozwolić na zresetowanie układu zabezpieczającego przed przeciążeniem. Funkcja blokady wrzeciona Narzędzie jest wyposażone w funkcję automatycznej blokady wrzeciona. Kiedy włącznik (6) nie jest wciśnięty, obroty uchwytu końcówek (4) są zablokowane. Teraz można używać wkrętarki (nawet gdy akumulator jest rozładowany) jako narzędzia ręcznego.

Przed rozpoczęciem czyszczenia i konserwacji zawsze wyłączać maszynę i wyjmować z niej akumulator. Czyścić obudowę maszyny regularnie miękką ściereczką, najlepiej po każdym użyciu. Dopilnować, aby otwory wentylacyjne były wolne od pyłu, kurzu i zabrudzeń. Usuwać oporne zabrudzenia miękką ściereczką zwilżoną mydlinami. Nie używać żadnych rozpuszczalników, takich jak benzyna, alkohol, amoniak itp. Takie substancje chemiczne spowodują uszkodzenie części z tworzyw sztucznych. GWARANCJA Warunki gwarancji są opisane w oddzielnej, dołączonej karcie gwarancyjnej. ŚRODOWISKO Uszkodzone i/lub niepotrzebne urządzenia elektryczne lub elektroniczne podlegają zbiórce w odpowiednich punktach recyklingu. Tylko kraje WE Nie wyrzucać elektronarzędzi wraz z odpadami z gospodarstw domowych. Zgodnie z dyrektywą 2012/19/WE dotyczącą zużytych urządzeń elektrycznych i elektronicznych oraz jej wdrożeniem do prawodawstwa krajowego, elektronarzędzia, które już nie nadają się do użytku, podlegają oddzielnej zbiórce oraz utylizacji w sposób przyjazny dla środowiska. Produkt i instrukcja obsługi podlegają zmianom. Dane techniczne podlegają zmianom bez uprzedzenia.60
