MANUALE UTENTE CDM1132 Ferm

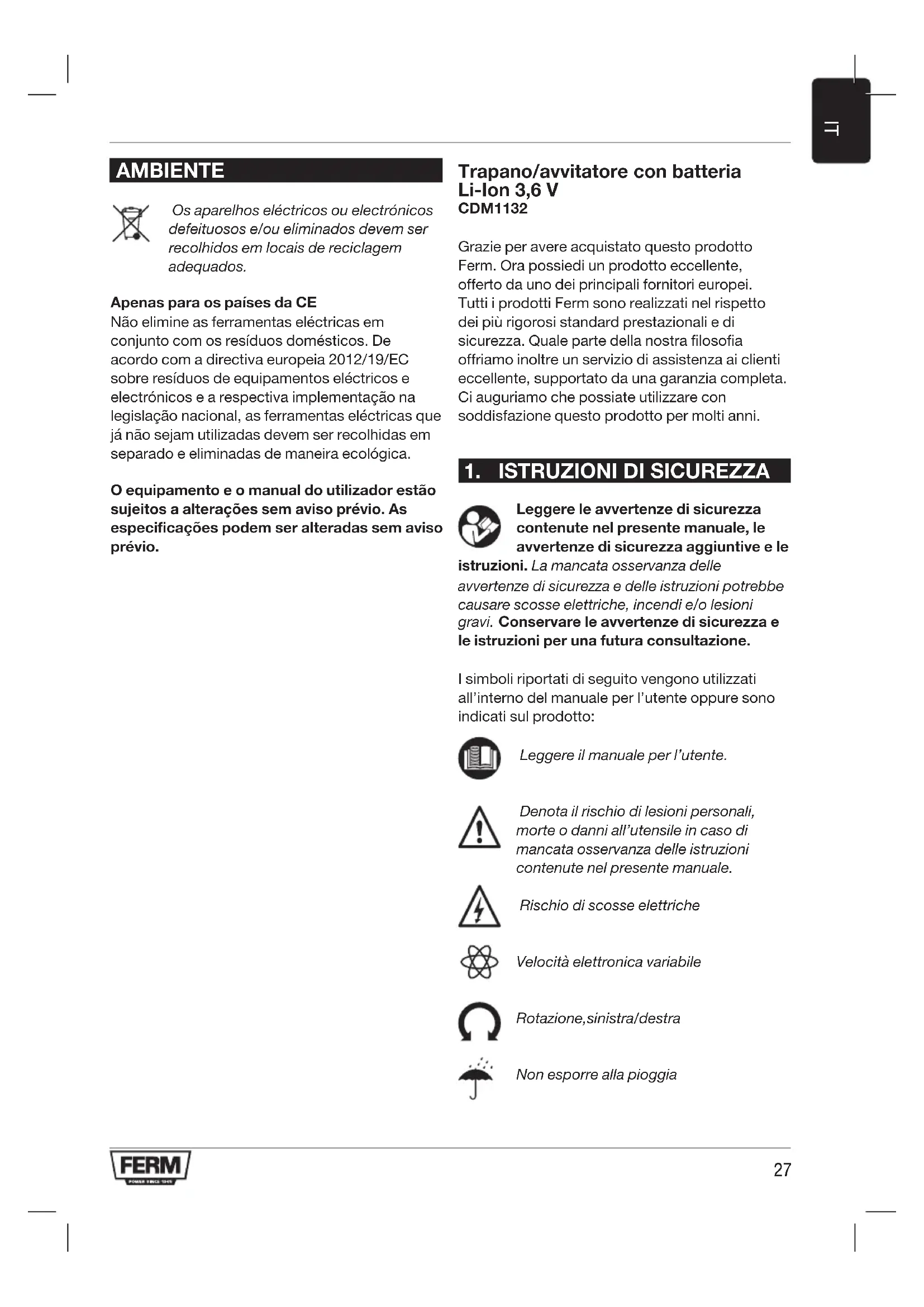

Trapano/avvitatore con batteria Li-Ion 3,6 V CDM1132

Grazie per averere acquistato quello prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti effeliente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzato con soddisfazione quello prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contente nel presente manuale, le avvertenze di sicurezza aggintive e le

istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consulazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere manuape per l'utente.

Denota il rischio di lesions personali, morte o anni all'utensile in caso di mancata osservanza delle istruzioni contente nel presente manuale.

Rischio di scosse elettriche

Velocita elettronica variabile

Rotazione,sinistra/destra

Non esporre alla pioggia

Solo per uso interno

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

In caso di guasto, il trasformatore non è pericoloso

Temperatura massima 40^

Non gettare la batteria nel fuoco

Non gettare la batteria nell'acqua

Non smaltire il prodotto in contentitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle dirittive europee.

Avvertenze di sicurezza aggintive per trapani e avvitatori

a) Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore cui provocare la perdita dell'udito.
b) Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo cui causare lesioni personali.
c) Quando si eseguono operazioni in cui il dispositivo di fissaggio potrebbe entrare in contatto con fili elettrici nascosti, tenerlo esclusivamente delle superfici di presa isolate. Gli avvitatori che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettricaanche alle parti metalliche esposte dell'eletttroutensile con il pericolo di provocare la folgorazione dell'operatore.

Uso e manutenzione dell'utensile a batteria

a) Ricaricare l'utensile esclusivamente con il caricabatterie specificato dal costruttore. Un caricabatterie adatto a un determinato tipo di batteria cui comportare il rischio di incendio se utilizzato con una batteria diversa.
b) Gli elettroutensili devono essere usati escludivamente con i tipi di batterie specificatamente indicati. L'uso di batterie di tipi diversi cui comportare il rischio di lesioni e di incendio.
c) Quando la batteria non viene utilizzata, tenerla lontano da oggetti metallici, come fermagli, monetete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei morsetti. Il corto circuito dei morsetti della batteria può essere origina ustioni o incendi.
d) In condizioni di impiego non corretto, si potrebbe verificare la fuoriuscita del liquido alla batteria; evitarne il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido viene a contatto con gli occhi, consultareanche un medico. Il liquido fuoriuscito alla batteria cui causare irritazione o usioni.
e) Le batterie integrate possono essere rimosse escludivamente da personale qualificato.

Assistenza

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato cheutilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'eletttroutensile.

Caricabatterie Uso previsto

Utilizzato esclusivamente batterie ricaricabiliagli ioni di litio da 3,6V e max.1,3 Ah.Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.

a) L'apparecchio non deve essere usato da persona con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non

hanno alcuna esperienza o conoscenza dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.

b) Accertarsi che i bambini non giochino con il caricabatterie.
c) Non ricaricare batterie non ricaricabil!
d) Mentre il caricabatteria è in funzione sistemarlo in un luogo ben ventilato!

Rischi residui

Anche quando l'elettroutensile viene usato rispettoando leindicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Poippo insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'electroutensile viene usato per un periodo prolongato oppure se non è adeguatamente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione quello elettrotensile produce un Campo elettromagnetico. In determinate circostanze, tale Campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persona con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzato quello elettrotensile.

2.INFORMATIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano avvitatore è destinato all'insertimento e allentamento di viti.

Dati tecnici

Numero modello CDM1132

Caricabatterie CDA1102

Ingresso caricabatterie 100-240 V~ 50-60 Hz

Uscita caricabatterie 5V DC 0.5A

Tempo di carica batteria 3-5 ore
Pila ricaricabile 3,6V Li-ion 1300mAh
Mandrino Attacco 1/4" esagonale
Velocità a vuoto	230 giri/min
Livello pressione sonora \( L_{PA} \)	58,67 dB (A) K= 3 dB (A)
Livello potenza sonora \( L_{WA} \)	69,67 dB (A) K= 3 dB (A)
Vibrazioni mano-braccio\( a_h \)(avvitamento alla concussione)	0,361 m/s2K=1,5 m/s2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicate nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto alla normativa EN62841; più essere utilizzato per confrontare vari apparetti fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizes l'eletttroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumento notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sottoponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzato opportunamente i torni di lavoro.

Descrizione

I numero che compaiano nel testo si riferiscono agli schemi riportati alle pagine 2-3

Fig. A

1. Utensile
2. Presa per carica
3. Indicatore di carica
4. Portapunte
5. Selettore di direzione
6. Interruftore On/Off
7. Luce di lavoro
8. Adattatore caricabatterie
9. Punta cacciavite

3.UTILIZZO

Prima del primo utilizzato la batteria deve essere caricata.

Carica dell'eletttroutensile

• Inserire lo spinotto del cavo (8A) nella presa per carica dell'elettroutensile (2).
• Collegare il caricabatterie a una presa elettrica e attendere un momento. L'indicatore a LED sull'elettROUTensile (3) si illumina e migliorato lo stato di carica della batteria.

Indicatore di carica (3)

Fig. A

Sull'elettroutensile è presente un indicator di carica (3) che alla lo stato del processo di carica:

LED Stato
Lampeggiante In	carica
Continuo	Carica terminata, batteria complemente carica

• Per caricare Completely la batteria possono essere necessarie 3 - 5 ore.

Inserimento e rimozione delle punte di trapano o di cacciavite

Fig.B

Il portapunte dell'elettroutensile (4) è adatto per le punte di trapano e di cacciavite con un attacco standard esagonale di 14 . Per inserire una punta di cacciavite procedere come segue:

• Inserire la punta di cacciavite (10) nel portapunte dell'elettroutensile (4); la punta viene trattenuta da un magnete.
• La punta di cacciavite più essere rimossa estraendola dal portapunte dell'elettroutensile.

Regolazione della direzione di rotazione Fig.A

• Posizione il selettore di direzione (5) su “ 一 ” per inseire delle viti o per eseguire perforazioni.
• Posizione il selettore di direzione (5) su “ ” per rimuovere delle viti.

Accensione e spegnimento dell'elettroutensile Fig.A

• Premendo l'interruttore On/Off (6)
  I'eeltroutensile si avvia.
• Rilasciando l'interruttore On/Off (6)
  l'eeltroutensile si arresta.
• Spostare il selettore di direzione (5) in posizione centrale per bloccare il movimento dell'interruttore On/Off. Con il selettore di direzione in tale posizione l'elettroutensile non può essere attivato.

L'elettroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'elettroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere almeno 5 secondi per lasciare che la protezione contro il sovraccarico si resetti.

Funzione di blocco del mandrino

L'electroutensile è dotato della funzione di blocco automatico del mandrino. Quando l'interruttore On/Off (6) non è premuto, la rotazione del portapunte (4) è bloccata. Ora è possibile usare l'avvitatore (anche se la batteria è scarica) come utensile manuale.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'eletttroutensile e rimuovere la batteria dall'eletttroutensile.

Pulire regolarmente il corso dell'elettroutensile con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di quello tipo danneggiano i componenti sinteti.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/ EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici sono essere modificati alla ulteriore notifica.
