CDM1124 - Avvitatore Ferm - Manuale utente e istruzioni gratuiti

Marca	Ferm
Modello	CDM1124
Categoria	Avvitatore
Tipo	Avvitatore senza fili
Tensione batteria	3,6 V
Capacità batteria	1,3 Ah
Tipo di batteria	Li-ion
Tempo di carica	3 a 5 ore
Caricabatterie	Ingresso 100-240 V~ 50-60 Hz, uscita 6 V CC 400 mA
Velocità a vuoto	200 giri/min
Capacità del mandrino	1/4 di pollice esagonale (6,35 mm)
Livello di pressione acustica	58,67 dB(A)
Livello di potenza acustica	69,67 dB(A)
Vibrazioni (avvitamento)	0,361 m/s²
Peso (stimato)	Circa 0,4 kg
Dimensioni (stimate)	Circa 20 x 5 x 5 cm
Funzioni principali	Avvitamento e svitamento, bloccaggio dell'albero, indicatore di carica LED, lampada da lavoro, protezione contro i sovraccarichi
Sicurezza	Doppio isolamento (classe II), arresto automatico in caso di sovraccarico
Manutenzione e pulizia	Pulire con un panno morbido leggermente umido. Non utilizzare solventi.
Ricambi e riparabilità	Punte per avvitare e caricabatterie disponibili. Riparazione da parte di un professionista qualificato.
Garanzia	Certificato di garanzia fornito separatamente
Informazioni generali	Marca Ferm, modello CDM1124, avvitatore senza fili per avvitare e svitare viti.

Domande frequenti - CDM1124 Ferm

Come caricare l'avvitatore Ferm CDM1124?

Collegare il piccolo connettore del caricabatterie alla presa di carica dell'avvitatore, quindi collegare il caricabatterie a una presa di rete. L'indicatore LED diventa rosso durante la carica e rosso+verde una volta terminata la carica. Il tempo di carica è di 3 a 5 ore.

Come cambiare il senso di rotazione?

Utilizzare il commutatore di senso di rotazione situato sopra l'interruttore. Posizionarlo su ◀ per avvitare o su → per svitare. La posizione centrale blocca l'interruttore.

Come inserire una punta per avvitare?

Il porta-punte accetta punte con codolo esagonale da 1/4 di pollice. Inserire semplicemente la punta nel porta-punte; è tenuta da un magnete. Per rimuoverla, tirarla.

Cosa significa l'indicatore LED sull'avvitatore?

L'indicatore di carica si trova vicino alla presa di carica. Rosso: batteria in carica. Rosso+Verde: carica completata, batteria piena.

Come utilizzare il bloccaggio dell'albero?

L'avvitatore è dotato di bloccaggio automatico dell'albero. Quando l'interruttore marcia/arresto non è premuto, il porta-punte è bloccato, consentendo di utilizzare l'avvitatore come un cacciavite manuale, anche se la batteria è scarica.

Qual è la protezione contro i sovraccarichi?

L'avvitatore dispone di una protezione elettronica contro i sovraccarichi. In caso di sovraccarico, si arresta automaticamente. Attendere almeno 5 secondi per il riarmo della protezione prima di riutilizzare l'utensile.

L'avvitatore è adatto per un uso intensivo?

Questo avvitatore senza fili è progettato per lavori di avvitamento e svitamento occasionali. Per un uso intensivo, consigliamo un trapano avvitatore più potente.

Come pulire l'avvitatore?

Prima della pulizia, spegnere e scollegare la batteria. Pulire la custodia con un panno morbido, leggermente umido se necessario. Non utilizzare prodotti aggressivi come benzina o alcol.

Quali accessori sono forniti con l'avvitatore?

L'avvitatore viene fornito con un caricabatterie da rete e una punta per avvitare. Punte aggiuntive sono disponibili separatamente.

Posso usare l'avvitatore sotto la pioggia?

No, l'avvitatore Ferm CDM1124 non è progettato per l'uso sotto la pioggia. È destinato solo all'uso in interni. Il simbolo 'non utilizzare sotto la pioggia' è presente sull'apparecchio.

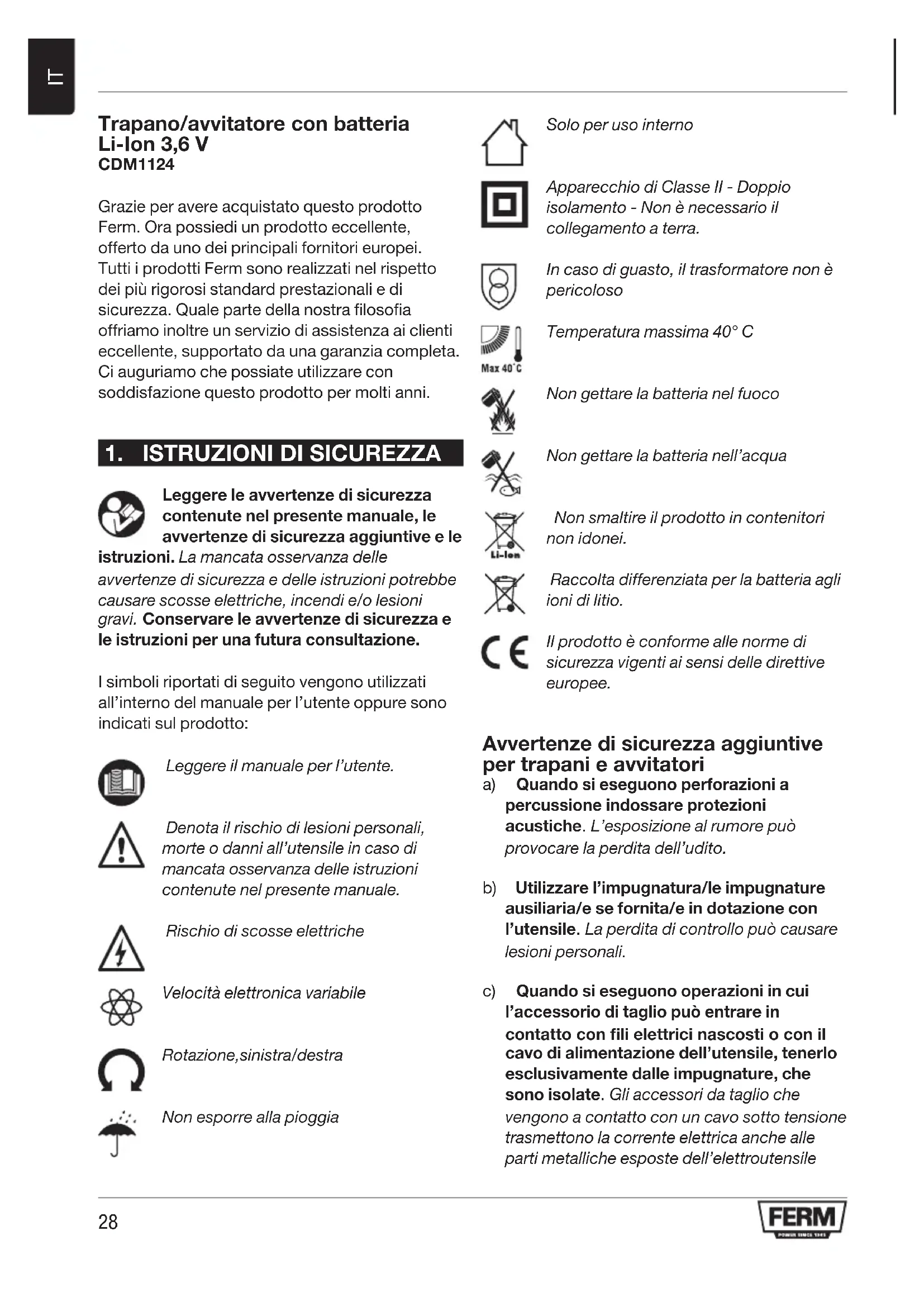

MANUALE UTENTE CDM1124 Ferm

Trapano/avvitatore con batteria Li-Ion 3,6 V CDM1124

Grazie per avere acquistato questo prodotto Ferm. Ora possiedi un prodotto eccellente, offerto da uno dei principali fornitori europei. Tutti i prodotti Ferm sono realizzati nel rispetto dei più rigorosi standard prestazionali e di sicurezza. Quale parte della nostra filosofia offriamo inoltre un servizio di assistenza ai clienti eccellente, supportato da una garanzia completa. Ci auguriamo che possiate utilizzare con soddisfazione questo prodotto per molti anni.

1. ISTRUZIONI DI SICUREZZA

Leggere le avvertenze di sicurezza contenute nel presente manuale, le avvertenze di sicurezza aggiuntive e le

istruzioni. La mancata osservanza delle avvertenze di sicurezza e delle istruzioni potrebbe causare scosse elettriche, incendi e/o lesioni gravi. Conservare le avvertenze di sicurezza e le istruzioni per una futura consultazione.

I simboli riportati di seguito vengono utilizzati all'interno del manuale per l'utente oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contenute nel presente manuale.

Rischio di scosse elettriche

Velocità elettronica variabile

Rotazione, sinistra/destra

Non esporre alla pioggia

Solo per uso interno

Apparecchio di Classe II - Doppio isolamento - Non è necessario il collegamento a terra.

In caso di guasto, il trasformatore non è pericoloso

Temperatura massima 40°C

Non gettare la batteria nel fuoco

Non gettare la batteria nell'acqua

[Non-Text]

Non smaltire il prodotto in contenitori non idonei.

Raccolta differenziata per la batteria agli ioni di litio.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle direttive europee.

Avvertenze di sicurezza aggiuntive per trapani e avvitatori

a) Quando si eseguono perforazioni a percussione indossare protezioni acustiche. L'esposizione al rumore può provocare la perdita dell'udito.
b) Utilizzare l'impugnatura/le impugnature ausiliaria/e se fornita/e in dotazione con l'utensile. La perdita di controllo può causare lesioni personali.
c) Quando si eseguono operazioni in cui l'accessorio di taglio può entrare in contatto con fili elettrici nascosti o con il cavo di alimentazione dell'utensile, tenerlo esclusivamente dalle impugnature, che sono isolate. Gli accessori da taglio che vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile

con il pericolo di provocare la folgorazione dell'operatore.

Uso e manutenzione dell'utensile a batteria

a) Ricaricare l'utensile esclusivamente con il caricabatterie specificato dal costruttore. Un caricabatterie adatto a un determinato tipo di batteria può comportare il rischio di incendio se utilizzato con una batteria diversa.
b) Gli elettroutensili devono essere usati esclusivamente con i tipi di batterie specificatamente indicati. L'uso di batterie di tipi diversi può comportare il rischio di lesioni e di incendio.
c) Quando la batteria non viene utilizzata, tenerla lontano da oggetti metallici, come fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti di metallo, che potrebbero provocare un contatto dei morsetti. Il corto circuito dei morsetti della batteria può dare origine a ustioni o incendi.
d) In condizioni di impiego non corretto, si potrebbe verificare la fuoriuscita del liquido dalla batteria; evitarne il contatto. In caso di contatto, sciacquare con abbondante acqua. Se il liquido viene a contatto con gli occhi, consultare anche un medico. Il liquido fuoriuscito dalla batteria può causare irritazione o ustioni.

Assistenza

a) L'assistenza per l'elettroutensile deve essere prestata da un tecnico qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'elettroutensile.

Caricabatterie Uso previsto

Utilizzare esclusivamente batterie ricaricabili agli ioni di litio da 3,6V e max. 1,3 Ah. Batterie di tipi diversi potrebbero esplodere provocando lesioni personali e danni.
a) L'apparecchio non deve essere usato da persone con capacità fisiche, sensoriali o mentali ridotte (bambini inclusi) o che non hanno alcuna esperienza o conoscenza

dell'apparecchio, a meno che non siano sorvegliate o siano state istruite sull'uso del prodotto.

b) Accertarsi che i bambini non giochino con il caricabatterie.
c) Non ricaricare batterie non ricaricabili!
d) Mentre il caricabatteria è in funzione sistemarlo in un luogo ben ventilato!

Rischi residui

Anche quando l'elettroutensile viene usato rispettando le indicazioni fornite non è possibile eliminare tutti i fattori di rischio residui. Possono insorgere i seguenti rischi associati alle caratteristiche strutturali e di configurazione dell'elettroutensile:

a) problemi di salute derivanti dall'emissione di vibrazioni se l'elettroutensile viene usato per un periodo prolungato oppure se non è adeguatamente gestito e correttamente manutenuto;
b) lesioni personali o danni materiali dovuti ad accessori rotti che si disintegrano.

Avvertenza! Quando è in funzione questo elettroutensile produce un campo elettromagnetico. In determinate circostanze, tale campo elettromagnetico potrebbe interferire con il funzionamento di impianti medici attivi o passivi. Per ridurre il rischio di incidenti gravi o mortali, raccomandiamo alle persone con impianti medici di consultare il proprio medico o il costruttore dell'impianto medicale prima di utilizzare questo elettroutensile.

Sostituzione della spina (solo per le spine di caricabatterie nel Regno Unito)

Se la spina tripolare stampata attaccata al cavo di alimentazione dell'elettroutensile è danneggiata e deve essere sostituita, è importante che sia correttamente demolita e sostituita con una spina fusa BS 1363/5A omologata e che si seguano le seguenti istruzioni per il collegamento dei fili elettrici. I fili all'interno del cavo di alimentazione sono colorati in base al seguente codice:

• blu neutro
  • marrone sotto tensione

Poiché i colori dei fili all'interno del cavo di alimentazione potrebbero non corrispondere alle marcature colorate che identificano i terminali nella spina, procedere come segue:

• il filo blu deve essere collegato al terminale contrassegnato con la lettera N o di colore nero;
• il filo marrone deve essere collegato al terminale contrassegnato con la lettera L o di colore rosso.

2.INFORMAZIONIRELATIVE ALL'ELETTROUTENSILE

Uso previsto

Questo trapano avvitatore è destinato all'inserimento e allentamento di viti.

Dati tecnici

Numero modello CDM1124
Caricabatterie CDA1089
Ingresso caricabatterie 100-240 V~ 50-60 Hz 9W
Uscita caricabatterie 6V DC, 400mA
Tempo di carica batteria 3-5 ore
Mandrino Attacco 1⁄4” esagonale
Velocità a vuoto 200 giri/min
Livello pressione sonora L_PA	58,67 dB (A) K= 3 dB (A)
Livello potenza sonora L_WA	69,67 dB (A) K= 3 dB (A)
Vibrazioni mano-braccio a_h (avvitamento senza percussione)	0,361 m/s ^2 K=1,5 m/s ^2

Livello di emissione di vibrazioni

Il livello di emissione di vibrazioni indicato nel presente manuale d'istruzioni è stato misurato in base al test standardizzato previsto dalla normativa EN 60745; può essere utilizzato per confrontare vari apparecchi fra loro e come valutazione preliminare dell'esposizione alle vibrazioni quando si utilizza l'elettroutensile per le applicazioni menzionate.

• L'uso dell'elettroutensile per applicazioni o con accessori diversi o in condizioni di scarsa manutenzione, potrebbe aumentare notevolmente il livello di esposizione a vibrazioni.
• I momenti in cui l'elettroutensile è spento o quando è acceso ma non viene utilizzato potrebbero ridurre sensibilmente il livello di esposizione a vibrazioni.

Proteggersi contro gli effetti delle vibrazioni sotto- ponendo l'utensile e i relativi accessori a regolare manutenzione, evitare il raffreddamento delle mani, organizzare opportunamente i turni di lavoro.

Descrizione

I numeri che compaiono nel testo si riferiscono agli schemi riportati alle pagine 2-3

Fig. A

1. Utensile
2. Presa per carica
3. Indicatore di carica
4. Portapunte
5. Selettore di direzione
6. Interruttore On/Off
7. Luce di lavoro
8. Adattatore caricabatterie
9. Punta cacciavite

3. UTILIZZO

Prima del primo utilizzo la batteria deve essere caricata.

Carica dell'elettroutensile

• Inserire lo spinotto del cavo (8A) nella presa per carica dell'elettroutensile (2).
• Collegare il caricabatterie a una presa elettrica e attendere un momento. L'indicatore a LED sull'elettroutensile (3) si illumina e mostra lo stato di carica della batteria.

Indicatore di carica (3)

Fig. A

Sull'elettroutensile è presente un indicatore di carica (3) che mostra lo stato del processo di carica:

Colore LED Stato
Rosso	In carica
Rosso+Verde	Carica terminata, batteria completamente carica

- Per caricare completamente la batteria possono essere necessarie 3 - 5 ore.

Inserimento e rimozione delle punte di trapano o di cacciavite

Fig. B

Il portapunte dell'elettroutensile (4) è adatto per le punte di trapano e di cacciavite con un attacco standard esagonale di 1/4". Per inserire una punta di cacciavite procedere come segue:

• Inserire la punta di cacciavite (10) nel portapunte dell'elettroutensile (4); la punta viene trattenuta da un magnete.
• La punta di cacciavite può essere rimossa estraendola dal portapunte dell'elettroutensile.

Regolazione della direzione di rotazione

Fig. A

• Posizionare il selettore di direzione (5) su “◀” per inserire delle viti o per eseguire perforazioni.
• Posizionare il selettore di direzione (5) su “→” per rimuovere delle viti.

Accensione e spegnimento dell'elettroutensile Fig. A

• Premendo l'interruttore On/Off (6) l'elettroutensile si avvia.
• Rilasciando l'interruttore On/Off (6) l'elettroutensile si arresta.
• Spostare il selettore di direzione (5) in posizione centrale per bloccare il movimento dell'interruttore On/Off. Con il selettore di direzione in tale posizione l'elettroutensile non può essere attivato.

L'elettroutensile è dotato della funzione di protezione elettronica contro il sovraccarico. Quando l'elettroutensile è sovraccarico si spegne automaticamente. Se ciò avviene, attendere almeno 5 secondi per lasciare che la protezione contro il sovraccarico si resetti.

Funzione di blocco del mandrino

Fig. C

L'elettroutensile è dotato della funzione di blocco automatico del mandrino. Quando l'interruttore On/Off (6) non è premuto, la rotazione del portapunte (4) è bloccata. Ora è possibile usare l'avvitatore (anche se la batteria è scarica) come utensile manuale.

4.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione spegnere sempre l'elettroutensile e rimuovere la batteria dall'elettroutensile.

Pulire regolarmente il corpo dell'elettroutensile con un panno morbido, preferibilmente dopo ogni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolarmente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzare solventi come benzina, alcol, ammoniaca, ecc. Le sostanze chimiche di questo tipo danneggiano i componenti sintetici.

GARANZIA

Le condizioni della garanzia possono essere consultate sul foglio di garanzia separato allegato al presente manuale.

RISPETTO AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi CE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EC sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

Il prodotto e il manuale per l'utente sono soggetti a modifiche. I dati tecnici possono essere modificati senza ulteriore notifica.
