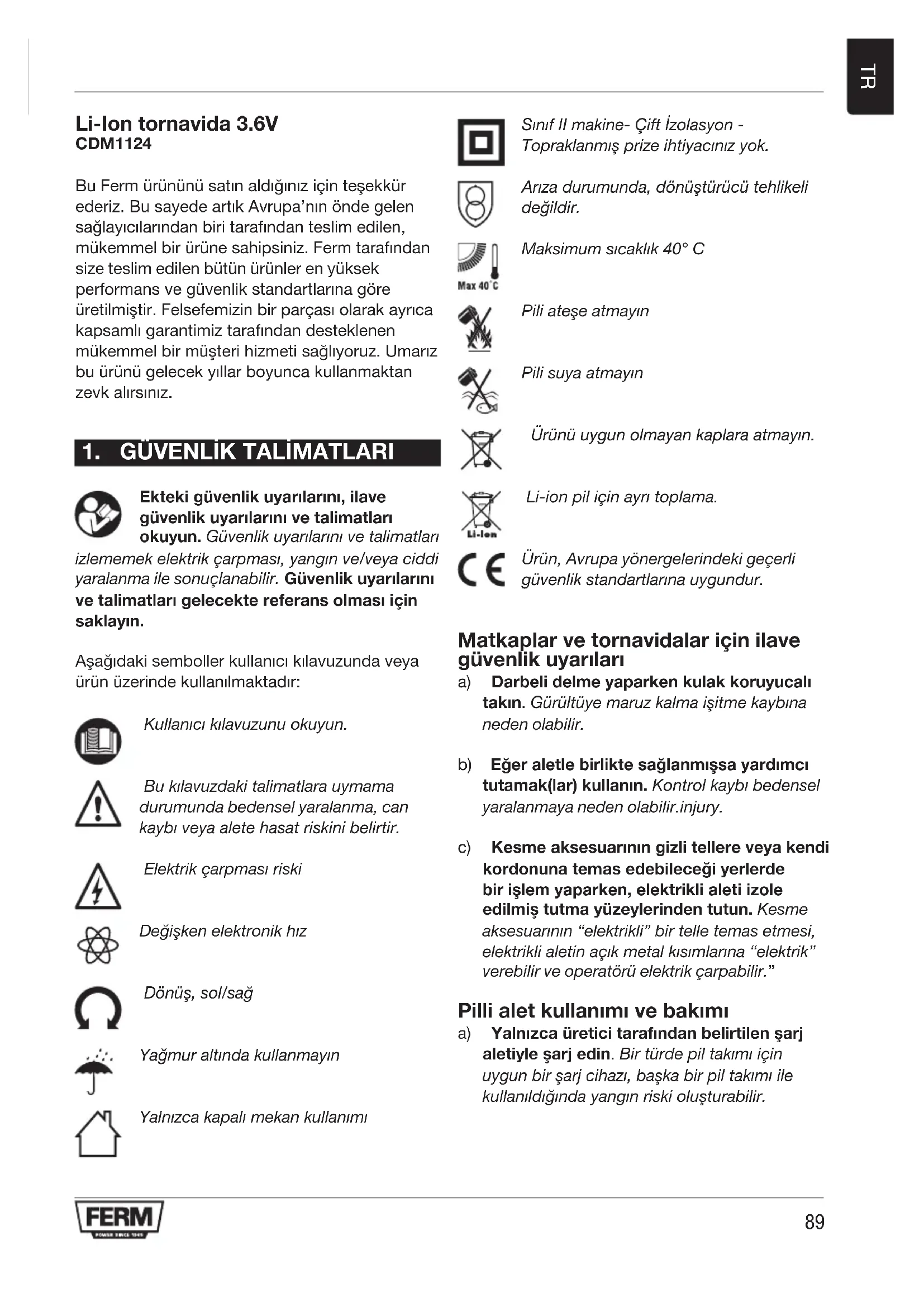

KULLANIM KILAVUZU CDM1124 Ferm

Bu Ferm ürününü satın aldığınız için teşekkür ederiz. Bu sayede artık Avrupa'nın önde gelen sağlayıcılarından biri tarafından teslim edilen, mükemmel bir ürüne sahipsiniz. Ferm tarafından size teslim edilen bütün ürünler en yüksek performans ve güvenlik standartlarına göre üretilmiştir. Felsefemizin bir parçası olarak ayrıca kapsamlı garantimiz tarafından desteklenen mükemmel bir müşteri hizmeti sağlıyoruz. Umarız bu ürünü gelecek yıllar boyunca kullanmaktan zevk alırsınız.

1. GÜVENLİK TALİMATLARI

Ekteki güvenlik uyarılarını, ilave güvenlik uyarılarını ve talimatları okuyun. Güvenlik uyarılarını ve talimatları izlememek elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarılarını ve talimatları gelecekte referans olması için saklayın.

Aşağıdaki semboller kullanıcı kılavuzunda veya ürün üzerinde kullanılmaktadır:

Kullanıcı kılavuzunu okuyun.

Bu kılavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kaybı veya alete hasat riskini belirtir.

Elektrik çarpması riski

Değişken elektronik hız

Dönüş, sol/sağ

Yağmur altında kullanmayın

Yalnızca kapalı mekan kullanımı

Sınıf II makine- Çift İzolasyon - Topraklanmış prize ihtiyacınız yok.

Arıza durumunda, dönüştürücü tehlikeli değildir.

Maksimum sıcaklık 40° C

Pili ateşe atmayın

Pili suya atmayın

Ürünü uygun olmayan kaplara atmayın.

Li-ion pil için ayrı toplama.

Ürün, Avrupa yönergelerindeki geçerli güvenlik standartlarına uygundur.

Matkaplar ve tornavidalar için ilave güvenlik uyarıları

a) Darbeli delme yaparken kulak koruyucalı takın. Gürültüye maruz kalma işitme kaybına neden olabilir.
b) Eğer aletle birlikte sağlanmışsa yardımcı tutamak(lar) kullanın. Kontrol kaybı bedensel yaralanmaya neden olabilir.injury.
c) Kesme aksesuarının gizli tellere veya kendi kordonuna temas edebileceği yerlerde bir işlem yaparken, elektrikli aleti izole edilmiş tutma yüzeylerinden tutun. Kesme aksesuarının “elektrikli” bir telle temas etmesi, elektrikli aletin açık metal kısımlarına “elektrik” verebilir ve operatörü elektrik çarpabilir.”

Pilli alet kullanımı ve bakımı

a) Yalnızca üretici tarafından belirtilen şarj aletiyle şarj edin. Bir türde pil takımı için uygun bir şarj cihazı, başka bir pil takımı ile kullanıldığında yangın riski oluşturabilir.

b) Elektrikli aletleri yalnızca özel olarak belirlenmiş pil takımlarıyla kullanın. Başka pil takımlarının kullanımı yaralanma ve yangın riski oluşturabilir.
c) Pil takımı kullanımda olmadığında ataşlar, bozuk paralar, çiviler, vidalar veya bir uçtan diğerine bağlantı kurabilecek diğer küçük metal nesneler gibi diğer metal nesnelerden uzak tutun. Pil uçlarını birbirine kısa devre yaptırmak yanık veya yangına neden olabilir.
d) Bozuk koşullarda pilden sıvı çıkabilir; temastan kaçının. Kazara temas gerçekleşirse, suyla yıkayın. Sıvı gözlerle temas ederse ek olarak tıbbi yardım isteyin. Pilden çıkan sıvı tahrişe veya yanıklara neden olabilir.

Servis

a) Elektrikli aletinizi yalnızca aynı değişim parçaları kullanan, vasıflı bir tamirci tarafından servis ettirin. Bu, elektrikli aletin güvenliğinin korunmasını sağlayacaktır.

Şarj cihazı için

Kullanım amacı

Yalnızca 3,6V MAX.1.3Ah Li-ion tipitekrar şarj edilebilir pil takımlarını şarj edin. Diğer pil türleri patlayarak bedensel yaralanma ve hasara nedem olabilir.

a) Cihaz, gözetim veya talimat verilmedikleri takdirde kısıtlı fiziksel, duysal veya zihinsel becerilere sahip veya deneyim ve bilgiden yoksun kişiler (çocuklar dahil) tarafından kullanılmaz.
b) Çocuklar cihazla oynamamak için gözetim altında tutulur
c) Tekrar doldurulabilir olmayan pilleri şarj etmeyin!
d) Şarj sırasında piller iyi havalanmış bir bölgeye yerleştirilmelidir!

Kalıntı riskleri

Elektrikli alet belirtildiği gibi kullanıldığında bile tüm kalıntı risk faktörlerini bertaraf etmek mümkün değildir. Elektrikli aletin yapısı ve tasarımı ile bağlantı olarak aşağıdaki tehlikeler ortaya çıkabilir:

a) Elektrikli alet uzun bir süredir kullanılıyorsa veya yeterli ölçüde yönetilmiyor ve doğru biçimde bakılmıyorsa vibrasyon emisyonundan kaynaklanan sağlık bozuklukları. b) Aniden fırlayan kırık aksesuarlar nedeniyle yaralanmalar ve hasar.

UYARI! Bu elektrikli alet işlem sırasında elektromanyetik alan üretir. Bu alan bazı koşullar altında aktif veya pasif tıbbi implantlarla çalışabilir. Ciddi veya ölümcül yaralanma riskini azaltmak için, tıbbi implant sahibi olan kişilerin bu elektrikli aleti kullanmadan önce doktorlarına ve tıbbi implant üreticisine danışmalarını öneririz.

Şebeke fişi değiştirme (Şarj aletinin yalnızca BK fişi)

Üniteye takılı kalıplanmış 3 pimli fiş hasarlıysa ve değişmesi gerekiyorsa, bunun doğru bir biçimde imha edilmesi ve onaylı bir BS 1363/5A sigortalı fişle değiştirilmesi ve aşağıdaki kablo tesisatı talimatlarının izlenmesi önemlidir. Şebeke kablosundaki teller aşağıdaki kodla uyumlu olarak renklendirilmiştir:

• mavi nötr
• kahverengi elektrikli

Ünitenin şebeke kablosu içindeki tellerin renkleri fişteki uçları tanımlayan renkli işaretlere karşılık gelemeyeceğinden, aşağıdaki gibi devam edin:

• Mavi olan tel N harfi veya siyah renkli uca bağlanmalıdır.
• Kahverengi tel L harfli veya kırmızı renkli uca bağlanmalıdır.

2. MAKİNE BİLGİSİ

Kullanım amacı

Bu tornavida, vidaları sıkmak ve gevşetmek için amaçlanmıştır.

Teknik spesifikasyonlar

Model No CDM1124
Şarj aleti CDA1089
Şarj aletinin girisi 100-240V~ 50-60Hz 9W
Şarj aletinin çıkışı 6V DC, 400mA
Pil şarj süresi 3-5 saat
Matkap kovanı kapasitesi 1⁄4” hex
Yüksüz hız 200 /dak
Ses basıncı seviyesi L_PA	58.67 dB(A) K= 3 dB(A)
Ses gücü seviyesi L_WA	69.67 dB(A) K= 3 dB(A)
El-kol vibrasyonu a_h (darbesiz vidalama)	0.361 m/s ^2 K=1.5 m/s ^2

Vibrasyon seviyesi

Bu talimat kılavuzunda belirtilen vibrasyon emisyon seviyesi EN60745 içinde verilen bir standart teste uygun olarak ölçülmüştür; bir aleti başka bir aletle karşılaştırmak için ve aleti adı geçen uygulamalar için kullanırken bir ilk maruz kalma değerlendirmesi olarak kullanılabilir.

• Aleti farklı uygulamalar için veya farklı ya da kötü bakılan aksesuarlarla kullanmak maruz kalma seviyesini büyük ölçüde artırabilir.
• Aletin kapalı olduğu veya çalışıp da gerçekten işi yapmadığı zamanlar maruz kalma seviyesini büyük ölçüde azaltabilir.

Aletin ve aksesuarların bakımını yaparak, ellerinizi sıcak tutarak ve çalışma düzenlerinizi organize ederek vibrasyonun etkilerine karşı kendinizi koruyun.

Açıklama

Metindeki numaralar sayfa 2-3'teki şemaları işaret etmektedir

Şek. A

1. Makine
2. Şarj soketi
3. Şarj gösterge ışığı
4. Matkap kovani
5. Yön anahtarı
6. Açma / Kapama anahtarı
7. Çalışma lambası
8. Şarj aleti adaptörü
9. Tornavida takma ucu

3. ÇALIŞTIRMA

İlk kullanımdan önce pil şarj edilmelidir.

Makineyi şarj etme

• Küçük kablo fişini (8A) makinenin şarj soketine (2) takın.
• Şarj cihazını bir elektrik çıkışına takın ve bir süre bekleyin. Makine (3) üzerindeki LED göstergesi yanacak ve şarj durumunu gösterecektir.

Şarj gösterge ışığı (3)

Şek. A

Makine, şarj sürecinin durumunu gösteren bir şarj gösterge ışığına (3) sahiptir.

LED rengi Durum
Kırmızı Pil şarj ediliyor
Kırmızı+Yeşil	Pilin şarji tamamlandı, bil tamamen şarj edildi

• Pili tamamen şarj etmek 3 - 5 saat sürebilir.

Matkapları veya tornavida takma uçlarını takma ve çıkarma

Şek. B

Makine uç tutucu (4) standart ¼ inçlik altı köşeli gövdeli matkaplar ve tornavida takma uçları için uygundur. Bir tornavida takma ucunu takmak için:

• Tornavida takma ucunu(10) makinenin uç tutucusuna (4) sokun, bir miknatis tarafından tutulacaktır.
• Tornavida takma ucu, uç tutucudan çekerek çıkarılabilir.

Dönüş yönünü ayarlama

Şek. A

• Vida takmak ve delmek için kullanmak üzere yön anahtarını (5) ‘◀’ konumuna getirin.
• Vidalari çıkarmak için yön anahtarını (5) ‘→’ konumuna getirin.

Makineyi açıp kapama

Şek. A

• Açma/kapama anahtarına (6) basmak makineyi etkinleştirecektir.
• Açma/kapama anahtarını (6) bırakmak makineyi durduracaktır.

- Açma/kapama anahtarının hareketini kilitlemek için yön anahtarını (5) orta konuma getirin. Bu konumdayken etkinleştirilemez.

Makine, elektronik aşırı yük koruması işleviyle donatılmıştır. Makine aşırı yük aldığında otomatik olarak kapanacaktır. Bu olduğunda, lütfen aşırı yük korumanın kendini sıfırlamasına izin vermek için en az 5 saniye bekleyin.

Milli kilit işlevi

Şek. C

Makine otomatik milli kilit özelliğiyle donatılmıştır. Açma/kapama anahtarı (6) basılı olmadığında, uç tutucu (4) dönüşü kilitlenir. Artık tornavidayı (pil boş olsa bile) bir el aleti olarak kullanmak mümkündür.

4.BAKIM

Temizlik ve bakımdan önce her zaman makineyi kapatın ve pil takımını makineden çıkarın.

Makine kaplamalarını yumuşak bir bezle, tercihen her kullanımdan sonra düzenli olarak temizleyin. Havalandırma deliklerinin toz ve kirden arınmış olduğundan emin olun. Çok inatçı kirleri sabun köpüğüyle ıslatılmış yumuşak bir bezle çıkarın. Benzin, alkol, amonyak vs. gibi çözücü maddeleri kullanmayın. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

GARANTI

Garanti koşulları ayrı olarak eklenmiş garanti kartı üzerinde bulunabilir.

CEVRE

Arızalı ve/veya atılmış elektrikli veya elektronik ekipmanların uygun geri dönüşüm konumlarında toplanması gerekir.

Yalnızca AT ülkeleri için

Elektrikli aletleri evsel atık olarak atmayın. Atık Elektrikli ve Elektronik Donanım için Avrupa İlkeleri 2012/19/EC 'ye ve ulusal hak uygulamasına göre, artık kullanılamaz olan elektrikli aletler ayrı olarak toplanalı ve çevre dostu bir yolla imha edilmelidir.

Ürün ve kullanıcı kılavuzu değişikliğe tabidir. Spesifikasyonlar başka bir uyarı olmaksızın değiştirilebilir.

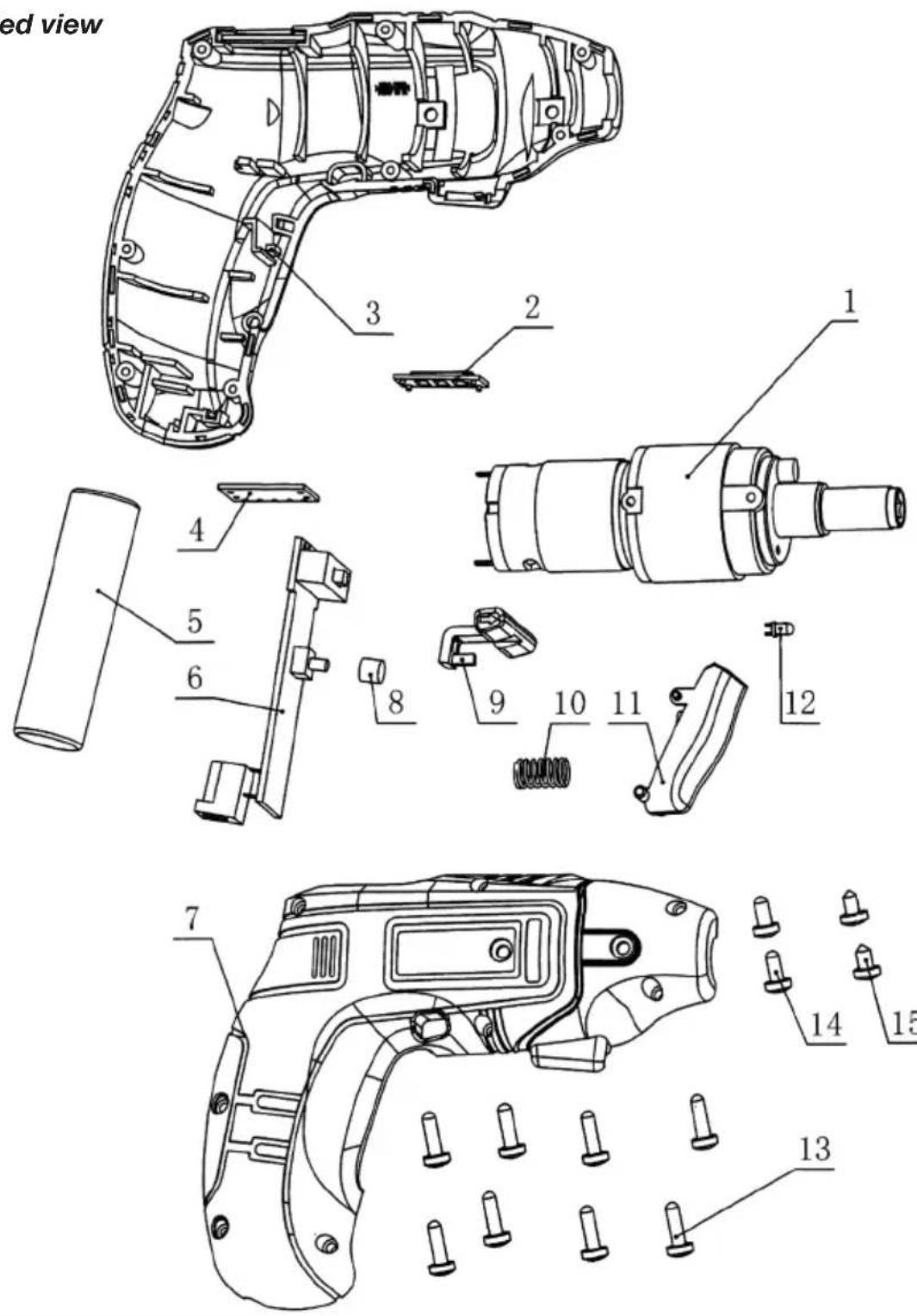

Exploded view
