Ürün Tipi	Akülü Tornavida
Marka	Ferm
Model	CDM1132
Şarj Cihazı Numarası	CDA1102
Güç Kaynağı	Li-ion Pil 3,6 V, 1,3 Ah
Şarj Cihazı Giriş Gerilimi	100-240 V~, 50-60 Hz
Şarj Cihazı Çıkış Gerilimi	5 V DC, 0,5 A
Şarj Süresi	3 ila 5 saat
Boşta Devir	230 dev/dak
Mandren Kapasitesi	1/4" altıgen
Ses Basıncı Seviyesi (LPA)	58,67 dB(A), K=3 dB(A)
Ses Gücü Seviyesi (LWA)	69,67 dB(A), K=3 dB(A)
Titreşim (darbesiz vidalama)	0,361 m/s², K=1,5 m/s²
Ana Fonksiyonlar	Vidalama ve sökme, ters dönüş yönü, mil kilidi, aşırı yük koruması
Şarj Göstergesi	LED (şarj olurken yanıp söner, tam dolduğunda sürekli yanar)
Çalışma Lambası	Evet
Bakım ve Temizlik	Yumuşak, hafif nemli bir bezle temizleyin; solvent kullanmayın
Güvenlik	Çift yalıtım, aşırı yük koruması, anahtar kilidi
Ağırlık	Yaklaşık 0,5 kg (tahmini)
Boyutlar	Yaklaşık 20 x 5 x 5 cm (tahmini)
Garanti	Verilen garanti belgesine bakın
Çevre	WEEE direktifine göre ayrı atık toplama

Sık sorulan sorular - CDM1132 Ferm

Ferm CDM1132 tornavidanın pili nasıl şarj edilir?

Şarj cihazı kablosunun küçük fişini makinenin şarj girişine takın. Şarj cihazını bir elektrik prizine takın. Şarj sırasında LED göstergesi yanıp söner ve pil tamamen şarj olduğunda sürekli yanar. Şarj süresi 3 ila 5 saattir.

Ferm CDM1132 hangi pil tipini kullanır?

Tornavida, entegre 3,6 V ve 1,3 Ah şarj edilebilir Li-ion pil kullanır. Pil yalnızca geri dönüşüm için bir profesyonel tarafından çıkarılabilir.

Dönüş yönü nasıl değiştirilir?

Anahtarın üzerinde bulunan dönüş yönü anahtarını kullanın. Vidalama veya delme için ← konumuna, sökme için → konumuna getirin. Orta konum anahtarı kilitler.

Pil boşken tornavidayı kullanabilir miyim?

Evet, mil kilidi özelliği sayesinde pil boş olsa bile manuel tornavida olarak kullanabilirsiniz.

Tornavida çalışma sırasında aniden durursa ne yapmalıyım?

Aşırı yük koruması devreye girmiştir. Korumayı sıfırlamak için en az 5 saniye bekleyin, ardından yeniden başlatabilirsiniz.

Ferm CDM1132 tornavida nasıl temizlenir?

Temizlemeden önce cihazı kapatın. İnatçı lekeler için sabunlu suyla hafifçe nemlendirilmiş yumuşak bir bez kullanın. Sentetik parçalara zarar verebilecek benzin, alkol veya amonyak kullanmaktan kaçının.

Bu tornavida ile hangi uçları kullanabilirim?

Uç tutucu, standart 1/4 inç (6,35 mm) altıgen saplı matkap uçları ve tornavida uçlarını kabul eder. Bir mıknatıs tarafından tutulurlar.

Tornavida delme için uygun mudur?

Bu tornavida esas olarak vidaları sıkmak ve sökmek için tasarlanmıştır. Yumuşak malzemelerde küçük delikler delmek için kullanılabilir, ancak özel bir matkap değildir.

Ferm CDM1132 için yedek parçaları nerede bulabilirim?

Yedek parçalar, Ferm tarafından yetkilendirilmiş kalifiye bir tamirci tarafından sağlanmalıdır. Orijinal parçalar hakkında bilgi almak için Ferm müşteri hizmetleriyle iletişime geçin.

Tornavida ömrünün sonunda nasıl geri dönüştürülür?

Cihazı evsel atıklarla birlikte atmayın. Yerel düzenlemelere uygun olarak elektrikli ve elektronik ekipmanlar (WEEE) için uygun bir geri dönüşüm noktasına bırakın.

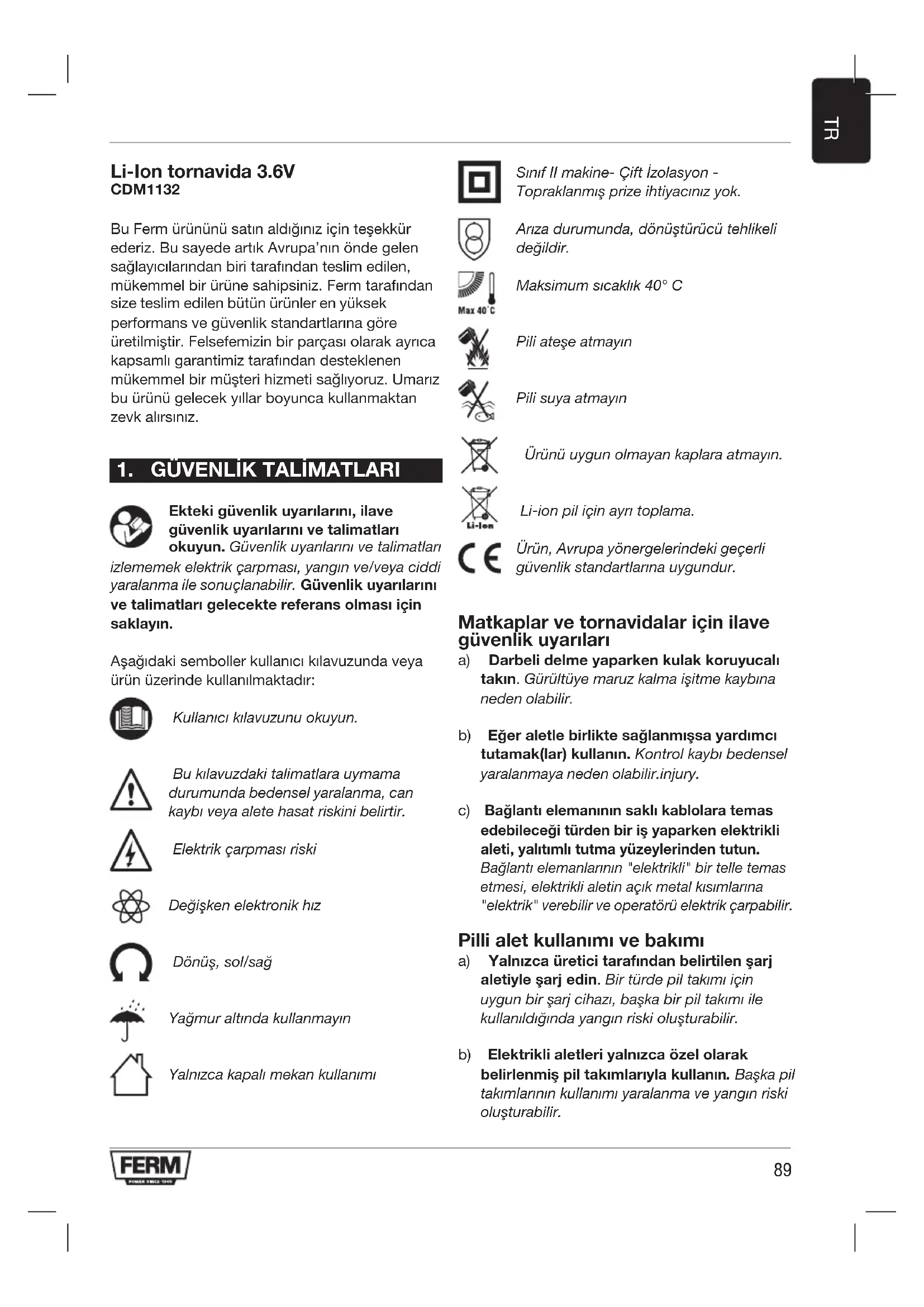

KULLANIM KILAVUZU CDM1132 Ferm

Bu Ferm urununu satin aldiginiz icin teşekkür ederiz. Bu sayede artik Avrupa'nin onde gelen saglayicilarindan biri tarafindan teslim edilen, mukemmel bir urune sahipsiniz. Ferm tarafindan size teslim edilen butün urunler en yuksek performans ve güvenlik standartlarina gore ureilmistir. Falsefemizin bir parcasi olarak ayraca kapsamli garantimiz tarafindan desteklenen mukemmel bir musteri hizmeti sagllyoruz. Umarz bu urunu gelecek yllar boyunca kullanmaktan zevk alrsiniz.

1. GUVENLIK TALIMATLARI

Ektekigi guvenlik uyarilarin, ilave guvenlik uyarilarin ve talimatlan

okuyun. Güvenlik uyarilari ve talimatlari izlememek elektrik carpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir. Güvenlik uyarilari ve talimatlari gelecekte referans olması icin saklayın.

Asagidaki semboller kullanici kilavuzunda veya urun uzerinde kullanilmaktadir:

Kullanicikilavuzunuokuyun.

Bu kilavuzdaki talimatlara uymama durumunda bedensel yaralanma, can kayibi veya alete hasat riskini belirtir.

Elektrik carpmasi riski

Degisken elektronik hiz

Donus, sol/sag

Yagmur altinda kullanmayin

Yalinizca kapali mekan kullanimi

Sinif Il makine- Cift Izolasyon - Topraklanmis prize ihtiyaciniz yok.

Ariza durumunda, donusturucu tehlikeli degildir.

Maksimum sicaklik 40^

Pili ateşatmayin

Pili suya atmayin

Urinu uygun olmayan kaplara atmayin.

Li-ion pil için ayr toplama.

Urun, Avrupa yonergelerindeki geleerliguvenlik standartlarna uygundur.

Matkaplar ve tornavidalar icin ilave güvenlik uyarlıarı

a) Darbeli delme yaparken kulak koruyucaltakin. Gurultyu maruz kalma isitme kaybina neden olabilir.
b) Eger aletle birlikte sekslanmisa yardinci tutamak(lar) kullanin. Kontrol kaybi bedensel yaralanmaya neden olabilir.injury.
c) Baglanti elemanin sakli kablolara temas edebilecegi turden bir is yaparken elektriklaleti, yaltiml tutma yuzeylerinden tutun. Baglanti elemanlarin "elektrikli"bir telle temas etmesi, elektrikla aletin aqik metal kisimarina "elektrik" verebilir ve operaturo elektrik carpabilir.

Pilli alet kullanimi ve bakimi

a) Yalnizca uretici tarafindan belirtilen sarj aletiyle sarj edin. Bir turde pil takimi icin uygun bir sarj cihazi, baska bir pil takimi ile kullanildiginda yangin riski olusturabilir.
b) Elektrikl aletleri yalnizca ozel olarak belirlenmis pil takimlariyla kullanin. Baska pil takimlarin kullanimi yaralanma ve yangin riski olusturabilir.

c) Pil takimi kullanimda olmadigiinda atasa, bozuk paralar, civiler, vidalar veya bir uctan digerine baglanti kurabilecek diger kucuk metal nesneler gibi diger metal nesnelerden uzak tutun. Pil uclarini birbirine kisa devre yaptirmak yanik veya yangina neden olabilir.
d) Bozuk kosullarda pilden svi seksibilir; temastan kaçının. Kazara temasGPCeklesirse, suyla yikayin. Svi gozlerle temas ederse ek olarak tibbi yardim isteyin. Pilden cikan svi tahrise veya yaniklara neden olabilir.
e) Entegre bataryalar sadece kalifiye personal tarafindan atilmasi icin cikartilabilir.

Servis

a) Elektrikli aletinizi yalinizca ayni degisim parçaları kullanan, vasıflı bir tamirci tarafindan servis attirin. Bu, elektrikli aletin güvenliginin korunması sağlayacaktır.

Sarj cihazi icin

Kullanim amaci

Yalnizca 3,6V MAX.1.3Ah Li-ion tipitekrar sarj edilebilir pil takimlarini sarj edin. Diger pil turleri patlayarak bedensel yaralanma ve hasara nedem olabilir.

a) Cihaz, gozetim veya talimat verilmedisleri takdirde kisi tifiksel, duysal veya zihinsel becerilere sahip veya deneyim ve bilgiden yoksun kisiler (cocuklar dahil) tarafindan kullanilmaz.
b) Çocuklar cihazla oynamamak icin gozetim altinda tutulur
c) Tekrar doldurulabilir olmayan pilleri sarj etmeyin!
d) Sarj sirasinda piller iyi havalanmis bir bolgeye yerleştilmelidir!

Kalinti riskleri

Elektrikl alet belirtildigi gibi kullanldiinda bile tum kalinti risk faktorlerini bertaraf etmek mumkun degildir. Elektrikl aletin yapisi ve tasarimi ile baglantili olarak asagidaki tehlikeler ortaya ckabilir:

a) Elektrikli alet uzun bir suredir kullanilyorsa veya yeterli olçüde yönetilmiyor vedoğan bicomde bakilmiyorsa vibrasyon emisyonundan kaynaklanan saglik bozuklukları.

b) Aniden firlayan kirik aksesuarlar nedeniyle yaralanmalar ve hasar.

UYARI! Bu elektrikli alet islem sirasinda elektromanyetak alan uretir. Bu alan bazi kosullar altinda aktif vya pasif tibbi implantlarla cakisabilir. Ciddi vya olumcül yaralanma riskini azaltmak icin, tibbi implant sahibi akan kisilerin bu elektrikli aleti kullanmadan once doktorlarna ve tibbi implant ureticisine danismalarini oneririz.

2. MAKINE BILGISI

Kullanim amaci

Bu tornavida, vidalariksimak ve gevsetmek icin amaçlanmistir.

Teknik spesifikasyonlar

Model No CDM1132
Şar aleti CDA1102
Şar aletinin girisi 100-240V~ 50-60Hz
Şar aletininentries 5V DC 0.5A
Pil Şar süresi 3-5 watt
Şar edilebilir batarya 3,6V Li-ion 1300mAh
Matkap kovani kapasitesi ¼" hex
Yüksüz yüz	230 /dak
Ses basıncı seviyesi LpA	58.67 dB(A) K= 3 dB(A)
Ses Güçkı seviyesi LwA	69.67 dB(A) K= 3 dB(A)
El-kol vibrasyonu an(darbesiz vidalam)a	0.361 m/s2K=1.5 m/s2

Vibrasyon seviyesi

Bu talimat kilavuzunda belirtilen vibrasyon emisyon seviyesi EN62841 icinde verilen bir standart teste uygun olarak olçulm,DB;bir aleti baska bir aletle karsilastirmak icin ve aleti adi setzen uygulamalar icin kullanirken bir ilk maruz kalma degerlendirmesi olarak kullanilabilir.

• Aleti farkli uygulamalar icin veya farkli ya da kotü bakilan aksesuarlarla kullanmak maruz kalma seviyesini buyuk olçude artirabilir.
• Aletin kapali oldugu veya calisip daGPCktenisi yapmadi zi zamanlar maruz kalma seviyesinibuyuk olcude azaltabilir.

Aletin ve aksesuararin bakimini yaparak, ellerinizis icak tutarak ve calisma duzenlerinizi organize ederek vibrasyonun etkilerine karst kendinizi koruyun.

Açíklama

Metindeki numaralar sayfa 2-3'teki semaları isaret etmektedir

Sek. A

1. Makine
2. Sarj Soketi
3. Sarj gõsterge isig
4. Matkap kovani
5. Yon anahtari
6. Açma / Kapama anahtari
7. Calisma Iambasi
8. Sarj aleti adaptörü
9. Tornavida takma ucu

3. CALISTIRMA

Ilik kullanimdan once pil sarj edilmelidir.

Makineyi sarj etme

Küçuk kablo fişini (8A) makinenin Şarj soketine (2) takın.
- Şarj cihazıni bir elektrik*cikisina takin vebir sure bekleyin. Makine (3) üzerindekiLED goftergesi yanacak veşarj durumunugosterecektir.

Sarj gõsterge iSGI (3)

Sek. A

Makine, Şarj sūrecinin durumunu gösten bir Şarj进展情况 (3) sahiptir.

LED Durum
Yanıp Sönen	Pil Şarı ediliyor
Sürekli Pilin	Sarı tamamlandı, bil tamamen Şarı edildi

• Pili tamamen Şarj etmek 3 - 5 saat surebilir.

Matkaplari veya tornavida takma uçlarini takma veçikarma

Sek.B

Makine uz tutucu (4) standart 1 / 4 inclik alti kosi govdeli matkaplar ve tornavida takma uclari icin uygundur. Bir tornavida takma uunu takmak icin:

• Tornavida takma ucunu(10) makinenin uç tutucusuna (4) sukun, bir mikanatis tarafindan tutulacaktir.
• Tornavida takma ucu, uç tutucudan Çekerek Çikarilabilir.

Donus yonunu ayarlama

Sek.A

• Vida takmak ve delmek icin kullanmak üzere yön anahtarini (5) konumuna getirin.
• Vidalariçikarmak icin yon anahtarini (5) konumuna getirin.

Makineyi açip kapama

Sek.A

• Açama/kapama anahtarina (6) basmak makineyi etkinleştrecektir.
• Açma/kapama anahtarini (6) birakmak makineyi durduracaktir.
• Açma/kapama anahtarinin hareketini kilitlemek,—çin yön anahtarini (5) orta konuma getirin. Bu konumdayken etkinleşirilemez.

Makine, elektronik asiri yuk koruması isleviyle donatilmıstir. Makine asiri yuk aldiginda otomatik olarakapanacaktir. Bu oldugunda, lutfen asiri yuk korumanin kendini sifirlamasina izin vermek icin en az 5 saniye bekleyin.

Milli kilit islevi

Makine otomatik milli kilit özelligiyle donatilmistir.
Açma/kapama anahtari (6) basili olmadiğinda, uz tutucu (4) DONUSU Kilitlenir. Artik tornavidayi (pil bos olsa bile) bir el aleti olarak kullanmak mumkundur.

4.BAKIM

Temizlik ve bakimdan once her zaman makineyi kapatin ve pil takimi n imakineden cikarin.

Makine kaplamalarin yumuşak bir bezle, tercihen her kullanimdan sonra duzenli olarak temizleyin. Havalandirma deliklerinin toz ve kirden arinmis oldugundan emin olun. Çok inatçi kirleri sabun öpügüyle islatilmis yumuşak bir bezle çikanin. Benzin, alkol, amonyak vs. gibi Özucu maddeleri kullanmayin. Bunlar gibi kimyasallar sentetik bileşenlere zarar verecektir.

GARANTI

Garanti kosullari ayri olarak eklenmis garanti kartı üzerinde bulunabilir.

CEVRE

Anzali ve/veya atilmis elektrikli veya elektronik ekipmanlarin uygun geri donusum konumlarinda toplanmasi gerekir.

Yalinizca AT ülkeeri icin

Elektrikli aleleri evsel atik olarak atmayin. Atik Elektrikli ve Elektronik Donanim icin Avrupa Ilkeleri 2012/19/EC ye ve ulusal hak uygulamasina gore, artik kullanlamaz olan elektrikli alelter ayr olarak toplanali ve cevre dostu bir yolla imha edilmelidir.

Urün ve kullanı kilavuzudehyigi bilgite tabidir. Spesifikasyonlarbara bir uyari olmaksındehyi tircilebilir.

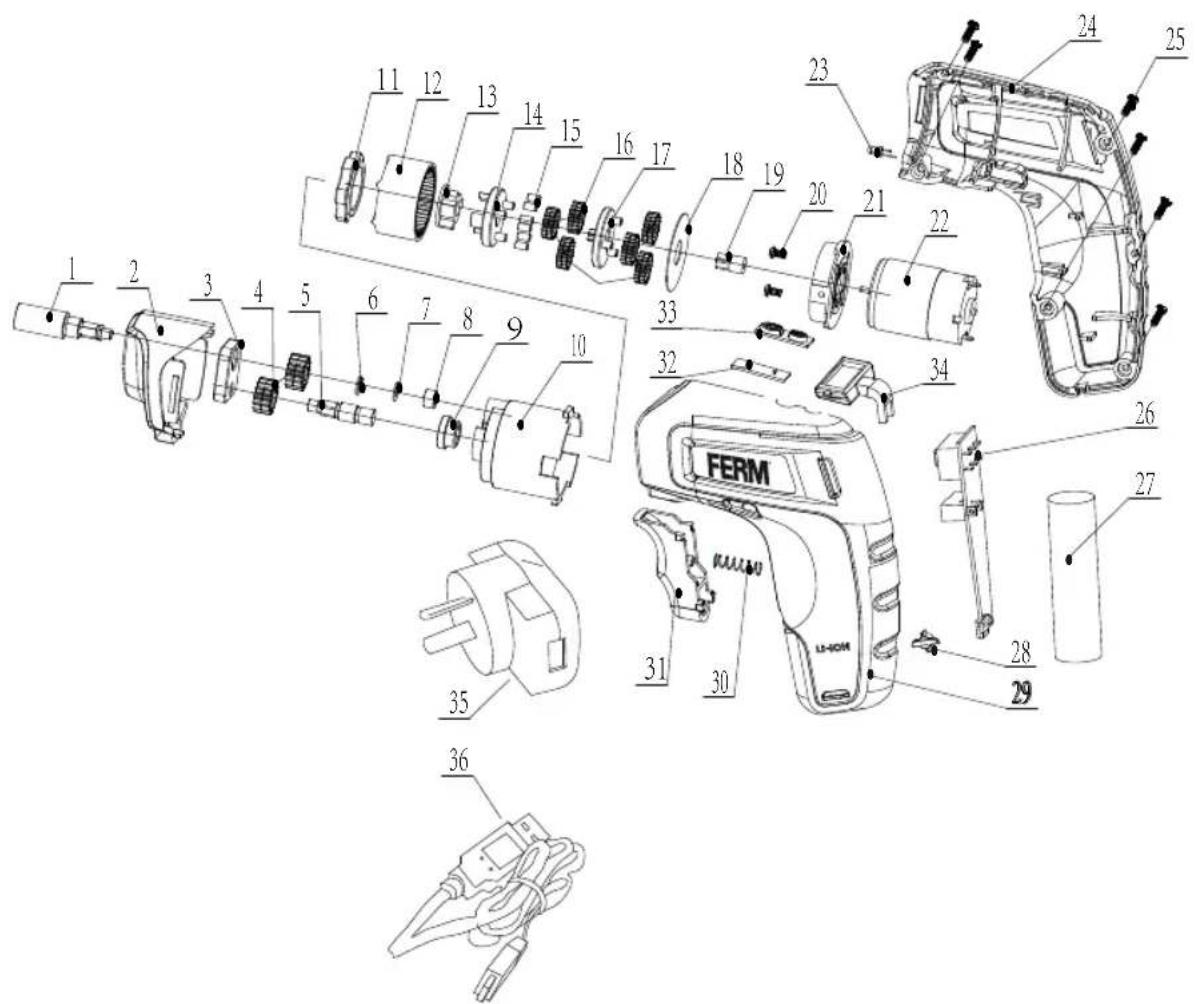

Exploded view

Spare parts list

Position Description No

CDA1102 Charger adapter 3.6V + cable 35|36

101288 Motor + pinion gear 19..22

101289 Gear box assembled 1, 3..18, 20, 21
