Termék típusa	Akkumulátoros csavarbehajtó
Márka	Ferm
Modell	CDM1132
Töltő száma	CDA1102
Tápellátás	Li-ion akkumulátor 3,6 V, 1,3 Ah
Töltő bemeneti feszültsége	100-240 V~, 50-60 Hz
Töltő kimeneti feszültsége	5 V DC, 0,5 A
Töltési idő	3-5 óra
Üresjárati sebesség	230 ford/perc
Tokmány kapacitás	1/4" hatszögletű
Hangnyomásszint (LPA)	58,67 dB(A), K=3 dB(A)
Hangerősségi szint (LWA)	69,67 dB(A), K=3 dB(A)
Rezgés (ütés nélküli csavarozás)	0,361 m/s², K=1,5 m/s²
Fő funkciók	Csavarozás és kicsavarozás, forgásirány kapcsolás, tengelyzár, túlterhelés védelem
Töltésjelző	LED (töltés közben villog, teljesen feltöltve folyamatosan világít)
Munka lámpa	Igen
Karbantartás és tisztítás	Tisztítsa enyhén nedves puha ruhával; ne használjon oldószereket
Biztonság	Kettős szigetelés, túlterhelés védelem, kapcsolózár
Súly	Körülbelül 0,5 kg (becsült)
Méretek	Körülbelül 20 x 5 x 5 cm (becsült)
Garancia	Lásd a mellékelt garanciajegyet
Környezet	Külön gyűjtés a WEEE irányelv szerint

Gyakran ismételt kérdések - CDM1132 Ferm

Hogyan töltsem fel a Ferm CDM1132 csavarbehajtó akkumulátorát?

Csatlakoztassa a töltő kábelének kis csatlakozóját a gép töltőaljzatába. Dugja a töltőt egy elektromos aljzatba. A LED jelzőfény töltés közben villog, és folyamatosan világít, amikor az akkumulátor teljesen feltöltődött. A töltési idő 3-5 óra.

Milyen típusú akkumulátort használ a Ferm CDM1132?

A csavarbehajtó beépített, újratölthető 3,6 V-os, 1,3 Ah-s Li-ion akkumulátort használ. Az újrahasznosításhoz csak szakember távolíthatja el.

Hogyan változtassam meg a forgásirányt?

Használja a kapcsoló felett található forgásirány-kapcsolót. Állítsa ← állásba csavarozáshoz vagy fúráshoz, → állásba kicsavarozáshoz. A középső állás lezárja a kapcsolót.

Használhatom a csavarbehajtót, ha az akkumulátor lemerült?

Igen, a tengelyzár funkciónak köszönhetően kézi csavarhúzóként használhatja, még ha az akkumulátor lemerült is.

Mit tegyek, ha a csavarbehajtó hirtelen leáll munka közben?

A túlterhelés elleni védelem lépett működésbe. Várjon legalább 5 másodpercet, amíg a védelem újra bekapcsol, majd újraindíthatja.

Hogyan tisztítsam a Ferm CDM1132 csavarbehajtót?

Tisztítás előtt kapcsolja ki a készüléket. Makacs foltok esetén használjon enyhén szappanos vízzel megnedvesített puha ruhát. Kerülje a benzint, alkoholt vagy ammóniát, amelyek károsíthatják a műanyag alkatrészeket.

Milyen biteket használhatok ehhez a csavarbehajtóhoz?

A bitfogó 1/4 hüvelykes (6,35 mm) szabványos hatszögletű szárú fúrókat és csavarozó biteket fogad. Mágnes tartja őket.

Alkalmas-e a csavarbehajtó fúrásra?

Ez a csavarbehajtó elsősorban csavarok meghúzására és kicsavarására készült. Használható kis lyukak fúrására puha anyagokba, de nem egy dedikált fúrógép.

Hol találok pótalkatrészeket a Ferm CDM1132-hez?

A pótalkatrészeket Ferm által jóváhagyott szakképzett szerelőnek kell biztosítania. A gyári alkatrészekkel kapcsolatos információkért lépjen kapcsolatba a Ferm ügyfélszolgálatával.

Hogyan kell újrahasznosítani a csavarbehajtót élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. A helyi előírásoknak megfelelően helyezze el egy megfelelő elektromos és elektronikus berendezések (WEEE) újrahasznosító ponton.

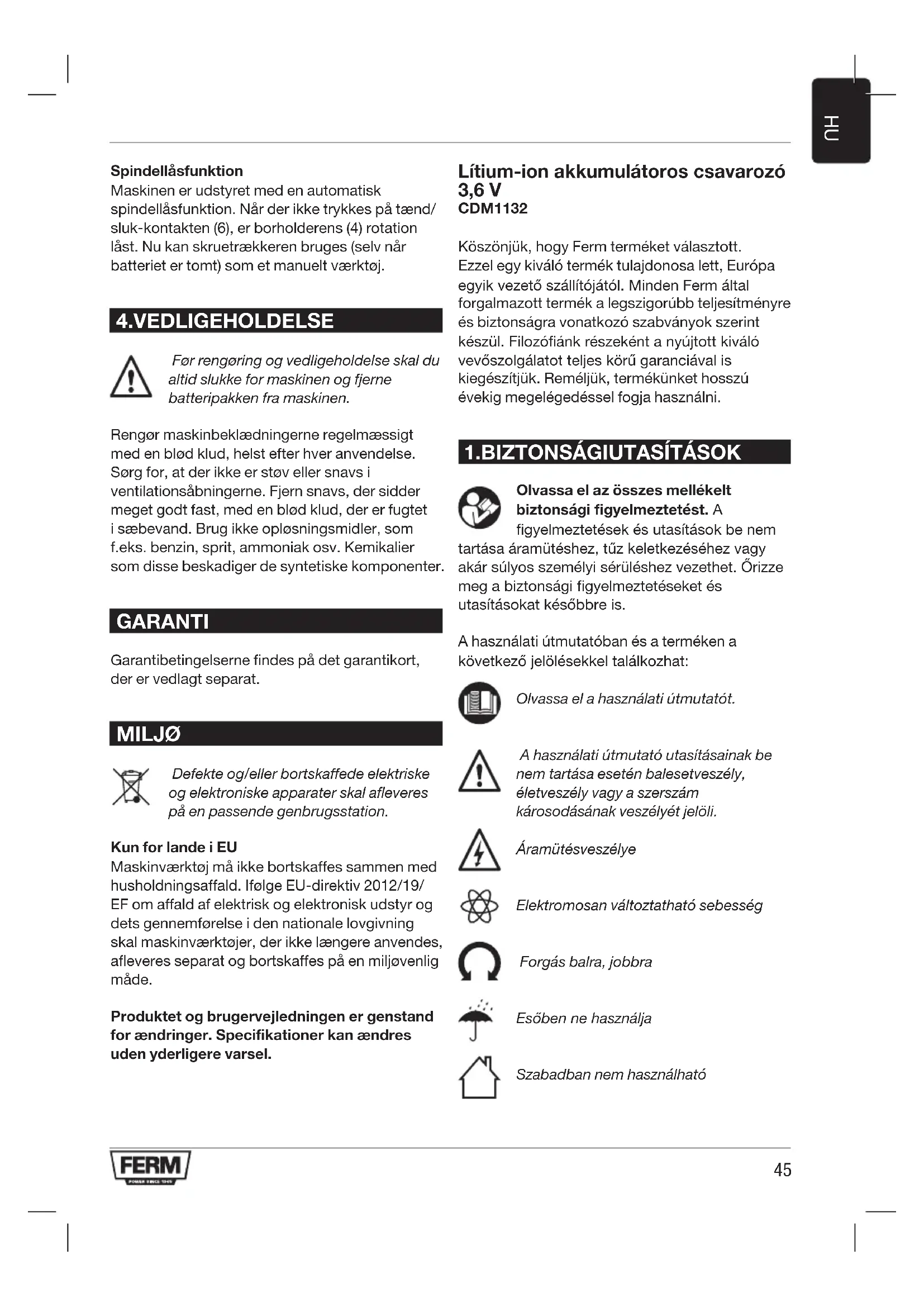

HASZNÁLATI ÚTMUTATÓ CDM1132 Ferm

Lithium-ion alkumulatoros csavarozó 3,6 V CDM1132

Köszönjuk, hogy Ferm terméket vlasztott.
Ezzel egy kivaló termék tulajdonosa lett, Europa
egyik gezető szállítójától. Minden Ferm által
forgalmazott termék a legszigorúbb teljesitményre
ésBiztonságra vonatkozo szabványok szerint
készül. Filozóflank részekent a nyújtott kivaló
vevószolgálatot teljes körü garanciával is
kiegésztjuk. Remeljuk, termékünket hosszú
évekig megelégedessel fogja használi.

1.BIZTONSÁGIUTASITÁSOK

Olvassa el az összes mellekeltBiztonsági figyelmeztétest.A

figyelmeztetešek és utasítaszok be nem tartasa áramütéshez, tuz keletkezéséhz vagy akár súlyos személyi serüléshez vezehet. Örizzemeg aBiztonsagi figyelmeztetešeket és utasítaszokat késöbbre is.

A hasznalati utmutatoban es a termeken a kovetkezjo jelolsekkel talalkozhat:

Olvassa el a hasznalati utmutatot.

A hasznalati utmutatóutasitásainak be
nem tartása eseten balesetveszély,
életveszély vagy a szerszám
károsodásanak veszélyét jalöli.

Áramütesveszélye

Elektromosan valtoztatho sebesség

Forgás balra, jobbra

Esoben ne használja

Szabadban nem hasznalhato

Il érintésvédelmi osztályu gép - Kettos szigeteles: foldvezetek nélkuli csatlakozó aljzatról is hasznalható.

Hiba eseten a transzformátor nem jalent veszélyt

Max hörmerseklet 40^

Az akkumulatort tuzbe dobni tilos

Az akkumulatort vizbe dobni tilos

A terméket hulladékként ne tegye arranem alkalmas konténerbe.

A Lītium-ionos akkumulātort kūlōn kell begyūjteni.

A termek megfelel az europai irányelvek
ra vonatkozo biztonsagi
követelmenyeinek.

További munkavédelmi figyelmeztétěsek fúrók és csavarozók esétén

a) Viseljen hallásvédelmet ütvefuráskor. A magas zajszt halláskárosodást okozhat.
b) Használja a kiegészítő fogantyú(ka)t, ha van a géphez. A gép feletti uralom elvesztése balesetet okozhat.
c) Az elektromos szerszámot a szigetelt markolatainal fogja, amikor olyan helyen dolgozik vele, ahol a kotoelem rejtett gezeteket erhet. Ha a kotoelem feszültseg alatt alló gezetékhez ér, a szerszám szabadon alló fémes részei feszültseg alá kerülhnetnek, és a kezelő aramütest szenvedhet.

Az akkumulátoros szerszám használata és apolása

a) UjratoltesheczCsakgyartoaltalegelotttolt hasznalja..Azegyik akkumulatorhoz megfelol tolt masikfajta toltovel hasznalvatuzveszelyes lehet.

b) Csak a kifejezetten hozzajuk keszült akkumulatorral hasznalja a villamos késziszerszámot. Barmilyen másfajta akkumulator hasznalata tüz- és balesetveszélyt idezhet elő.
c) Amikor az akkumulator nincs hasznalatban, ovja oyan mas fem targyaktol, mint a gemkapocs, a penzierme, kulcs, szog, csavar es mas kis fem targyak, amely a ket kapcsot ossze képes kotni. Az akkumulator kapcsok rovidre zarasa egesi serulest vagy tuzet okozhat.
d) Agressziv körülmenyek kozott az akkumulatorból folyadék kerülhet ki; kerülje a vele való erintkezést. Ha veletlenül megis a börre kerül, vizzel öblitse le. Ha a folyadék szembe kerül, forduljon orvoshoz is.. Az akkumulatorból származó folyadék börizgató hatású, égési sérülest is okozhat.
e) A beepitett akkumulatorokat kiselejteziskorCsak képzett szakember szerelheti ki.

Szerviz

a) A villamos keziszerszámot képzett javíto szakemberrel javittassa, csakis azeredetivel azonos potalkatrészeket használjon fel. Ezbiztosítja, hogy a villamos keziszerszám továbbra is biztonságos marad.

A toltorol

Rendeltetese

Csak 3,6 V max. 1,3 Ah Li-ion típusú ujratölthetó elemkötegeket használjon. Maspajta element használata személyi sérülest és károkat okozhat.

a) A villamos keszüléket csökkent fizikai, érzékszervi vagy szellemi képességü személyek (gyermekeket is ideérte) vagy tapasztalat, ismeret hijánCsak felügyelet vagy utmutatas mellett használhatják. Figyelní kell, nepogy a gyerekek játszanak a keszülékker
b) Nem ujratolthet o elementuk ujratoltesevel probalkozni tilos!
c) Az akkumulatorok toltését jol szellozó helyen kell végezni.

Fennmaradó kockázatok

Vannak oyan kockázati tenyezok, amelyeket nem lehet kikuszöbölni, meg a villamos kéziszerszám rendeltetésszerú használata esétén sem. A villamos kéziszerszám konstrukciójával, kialakításával kapcsolatosan a követkežo kockázatok léphetnek fel.

a) A villamos kéziszerszám hosszabb idón át tartó használata vagy nem megfelelo kezelése és fenntartasa esétén a rezgéskibocsátas miatt fellépő egészsegkárosodások.
b) Baleset, dologi károk a hirtelen elrepól töröttt tartozékok miatt.

Figyelem! A villamos kéziszerszám
muködése elektromágneses mező
kelté sével jár együtt. Ez a mező bizonyos
korulmenyek közöttt zavarhatja az aktiv
vagy passziv implantátumokat.
Javasoljuk, hogy a sulyos, halálos
sérülések kockázatanak csökkentése
erdekében az implantátummal elő
személyek a gép hasznalata elött kérjek ki
orvosuk és a gyógyászati implantátum
gyartójanak tanácsát.

2.GEPISEMERTETESE

Rendeltetese

A csavarozó csavarok behajtására és kicsavarására szolgál.

Muszaki adatok

Tipus sz. CDM1132

Tolto CDA1102

Töltö bemenet 100-240V~50-60Hz

Töltő kimenet 5V DC 0.5A

Toltesi ido 3-5 ora

Akkumulatorcella 3,6V Li-ion 1300mAh

Tokmány mérete 1 / 4 hatlap

Uresjarati fordulatszam 230 /min

Hangnyomásszint LpA 58,67 dB(A) K=3 dB(A)

Hangteljesitmenyszint L_WA 69,67 dB(A) K=3 dB(A)

Kéz-kar rázkódás

a (csavarozás utés nélkül)

Rezgesertek

A hasznalati utmutatoban megadott
rezgéskibocsatási értékek mérese az EN62841
sz. szabvány szerinti egységesitet eljarassal
törtent; az értékek hasznalhatok gépek
összehasonlitasára és a munkavégzés közbeni
rezgés terhelés elózetes megbecslesere az adott
alkalmazásiterülen.

Ha az elektromos keziszerszámot mast terülen használják vagy mast vagy rossz karban tartott tartozékkal, a rezgés terhelés jelentösen megnovekedhet.
- Azok az idöṭartamok, amely alatt a gép üresen jr vagy ally, jelentösen csökkenthetik a tényleges terhelést.

Védje magát a rezgés hatásatól, tartsa karban a gépet és a tartozékokat, melegítsen be és szervezze meg okosan a munkáját.

Leirás

A szövegbeli számok a 2-3 oldal képeire utalnak.

Aábra

1. Gép
2. Töltő aljat
3. Toltésjelző fény
4. Hegy tartó
5. Irányvátó kapcsoló
6. Ki-/bekapcsoló
7. Üzemi vilagítas
8. Tölto adapter
9. Csavarhuzó hegyek

3. MUKÖDEŞ

A gépet elso hasznalat elott elszor fel kell toiteni.

A gép tõltëse

• A kis kábeldugót (8A) csatlakoztassa a gép toltǒaljzatára (2).
• Dugja a toltot villamos aljzatba es varjon. A gépen a LED jelzo (3) vilagitani kezd és jalzi a toltest.

Toltésjelzó lámpa (3)

Aábra

A gépen a toltésjelzo lámpa (3) mutatja a toltési folyamatot:

LED Állapot
Hunyorgó Akkumulátor tõltõdik
Folyamatos Akkumulátor tõltese kész, teljesen felttõdött.

• Az akkumulator teljes feltoltese 3 - 5 orat vesz énybe.

Fúrók, csavarhúzó hegyek felhelyezése, levétele B ábra

A gép hegytartójába (4) ¼ inch. méretü, hatszögletes szárú fúrók és csavarhúzó hegyek helyezhetők. Csavarhúzó hegy behelyze sé:

Illessze a csavarhuzo hegyet (10) a gep hegtartójaba (4), a magnes tartani fogja.
- A csavarhuzó hegy levételekor egyszerüen ujra ki kell huzni a tartoból.

A forgásirány beállitása

A ábra

• Fúráskor, csavar behajtásakor az irányváltó kapcsolót (5) allytsa a «' jelhez.
• Csavarkivetelekor az iranyvalto kapcsolot (5)
  alitsa a jelvez.

A gép bekapcsolása, kikapcsolása A ábra

A be/ki kapcsoló (6) megnyomására a gép bekapcsolódik.
A be/ki kapcsoló (6) elengedesekor a gép kikapcsolódik.
- Az irányvátó kapcsoló (5) a kozépső helyzetbe teve a be/ki kapcsoló gomb nem tud elmozculni. Ebben a helyzetben ne lehet bekapcsolni.

A gépnek van elektromos tulterhelés Ellen védö funkciója. A gépet tulterhelés eseten automatikusan lekapcsolja. Ha ez történik, varjon legalább 5 masodpercet, amig a tulterhelés védelem uyra trolódk.

Tengelyrögzító funkció

A gépnek van automatikus tengelyrögzító
funkciója. Amikor a be/ki kapcsoló gomb (6) nincs
lenyomva a hegtartó (4) forgása nem lehetségés.
Ilyenkor a csavarhúzó keziszerszámként
hasznalható (még ha az akkumulator üres is).

4.KARBANTARTÁS

Tisztitas es karbantartas elott mindig capcsolja ki a gépet es vegye ki belöle az akkumulátort.

A gép vázat rendszeresen, lehetőleg minded hasznalat után torölje át puha ruhával. Ellenőrizze, hogy a szellőonyilásokat por, piszok ne tõmje el. Makacs szennyezódésekhez használjon szappanos vizzel átitatott ruhát. OldóSZert, gázolajat, alkoholt, ammoniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

JOTALLAS

A jotallasi feltetelek a mellekelt kulön jotallasi jegyen talalhatok.

KÖRNYEZETVEDELEM

A hibás vagy már feleslegesse valt elektrmos, elektronikus keszülékeket az ezzel foggalkozó begyüjtó helyeken kell leadni.

Csak EU országokban

Villamos kesziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozo, 2012/19/ EK europai irányelv és annak a nemzeti törvenykezesbe törtő átultete sértelmében az elhasznalódott elektromos készülékek kulön keg gyüjteni és hulladékot kornyezetbarát modon kell kezelní.
