Producttype	Draadloze schroevendraaier
Merk	Ferm
Model	CDM1132
Laadapparaatnummer	CDA1102
Voeding	Li-ion accu 3,6 V, 1,3 Ah
Ingangsspanning lader	100-240 V~, 50-60 Hz
Uitgangsspanning lader	5 V DC, 0,5 A
Laadtijd	3 tot 5 uur
Onbelaste snelheid	230 tpm
Boorhoudercapaciteit	1/4\" zeskant
Geluidsdrukniveau (LPA)	58,67 dB(A), K=3 dB(A)
Geluidsvermogensniveau (LWA)	69,67 dB(A), K=3 dB(A)
Trillingen (schroeven zonder hamerwerking)	0,361 m/s², K=1,5 m/s²
Hoofdfuncties	Schroeven en losschroeven, omkeerbare draairichting, asvergrendeling, overbelastingsbeveiliging
Laadindicator	LED (knippert tijdens het laden, brandt continu als de accu vol is)
Werklamp	Ja
Onderhoud en reiniging	Reinigen met een zachte, licht vochtige doek; geen oplosmiddelen gebruiken
Veiligheid	Dubbele isolatie, overbelastingsbeveiliging, schakelaarvergrendeling
Gewicht	Ongeveer 0,5 kg (schatting)
Afmetingen	Ongeveer 20 x 5 x 5 cm (schatting)
Garantie	Zie meegeleverde garantiecertificaat
Milieu	Gescheiden recycling volgens de AEEA-richtlijn

Veelgestelde vragen - CDM1132 Ferm

Hoe laad ik de accu van de Ferm CDM1132 schroevendraaier op?

Sluit de kleine stekker van de laadkabel aan op de oplaadpoort van het apparaat. Sluit de lader aan op een stopcontact. De LED-indicator knippert tijdens het laden en brandt continu wanneer de accu volledig is opgeladen. De laadtijd is 3 tot 5 uur.

Welk type accu gebruikt de Ferm CDM1132?

De schroevendraaier gebruikt een ingebouwde oplaadbare Li-ion accu van 3,6 V en 1,3 Ah. Deze kan alleen door een professional worden verwijderd voor recycling.

Hoe verander ik de draairichting?

Gebruik de schakelaar voor draairichting boven de aan/uit-schakelaar. Zet hem op ← om te schroeven of boren, op → om los te schroeven. De middelste stand vergrendelt de schakelaar.

Kan ik de schroevendraaier gebruiken als de accu leeg is?

Ja, dankzij de asvergrendeling kunt u hem als een handmatige schroevendraaier gebruiken, zelfs als de accu leeg is.

Wat moet ik doen als de schroevendraaier plotseling stopt tijdens het werk?

De overbelastingsbeveiliging is geactiveerd. Wacht minstens 5 seconden tot de beveiliging zich reset, daarna kunt u opnieuw starten.

Hoe reinig ik de Ferm CDM1132 schroevendraaier?

Zet het apparaat uit voor reiniging. Gebruik een zachte, licht vochtige doek met zeepwater voor hardnekkige vlekken. Vermijd benzine, alcohol of ammoniak, omdat deze synthetische onderdelen kunnen beschadigen.

Welke bits kan ik met deze schroevendraaier gebruiken?

De bithouder accepteert boren en schroefbits met een standaard zeskantige schacht van 1/4 inch (6,35 mm). Ze worden vastgehouden door een magneet.

Is de schroevendraaier geschikt om te boren?

Deze schroevendraaier is voornamelijk ontworpen voor het schroeven en losschroeven van schroeven. Hij kan worden gebruikt voor het boren van kleine gaatjes in zachte materialen, maar het is geen speciale boormachine.

Waar vind ik reserveonderdelen voor de Ferm CDM1132?

Reserveonderdelen moeten worden geleverd door een gekwalificeerde, door Ferm erkende reparateur. Neem contact op met de Ferm klantenservice voor informatie over originele onderdelen.

Hoe recycle ik de schroevendraaier aan het einde van zijn levensduur?

Gooi het apparaat niet weg bij het huishoudelijk afval. Lever het in bij een geschikt inzamelpunt voor elektrische en elektronische apparatuur (AEEA) volgens de lokale regelgeving.

GEBRUIKSAANWIJZING CDM1132 Ferm

Li-ion accuschroevendraaier 3,6V CDM1132

Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van once filosofie is de uitstekende klantenservice die worden ondersteund door once uitgebreide garantie. Wij hopen dat u dit product vele jaren met plezier zult gebruiken.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheidswaarschuwingen, de aanvullendeveiligheidswaarschuwingen en de

instructions. Het Niet opvolgen van de veiligheidswaarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuwingen en instructies als naslagwerk voor later.

De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product:

Lees de gebruikershandleiding.

Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schokken

Draairichting, links/rechts

Niet gebruiken in regen

Alleen binnenshuis gebruiken

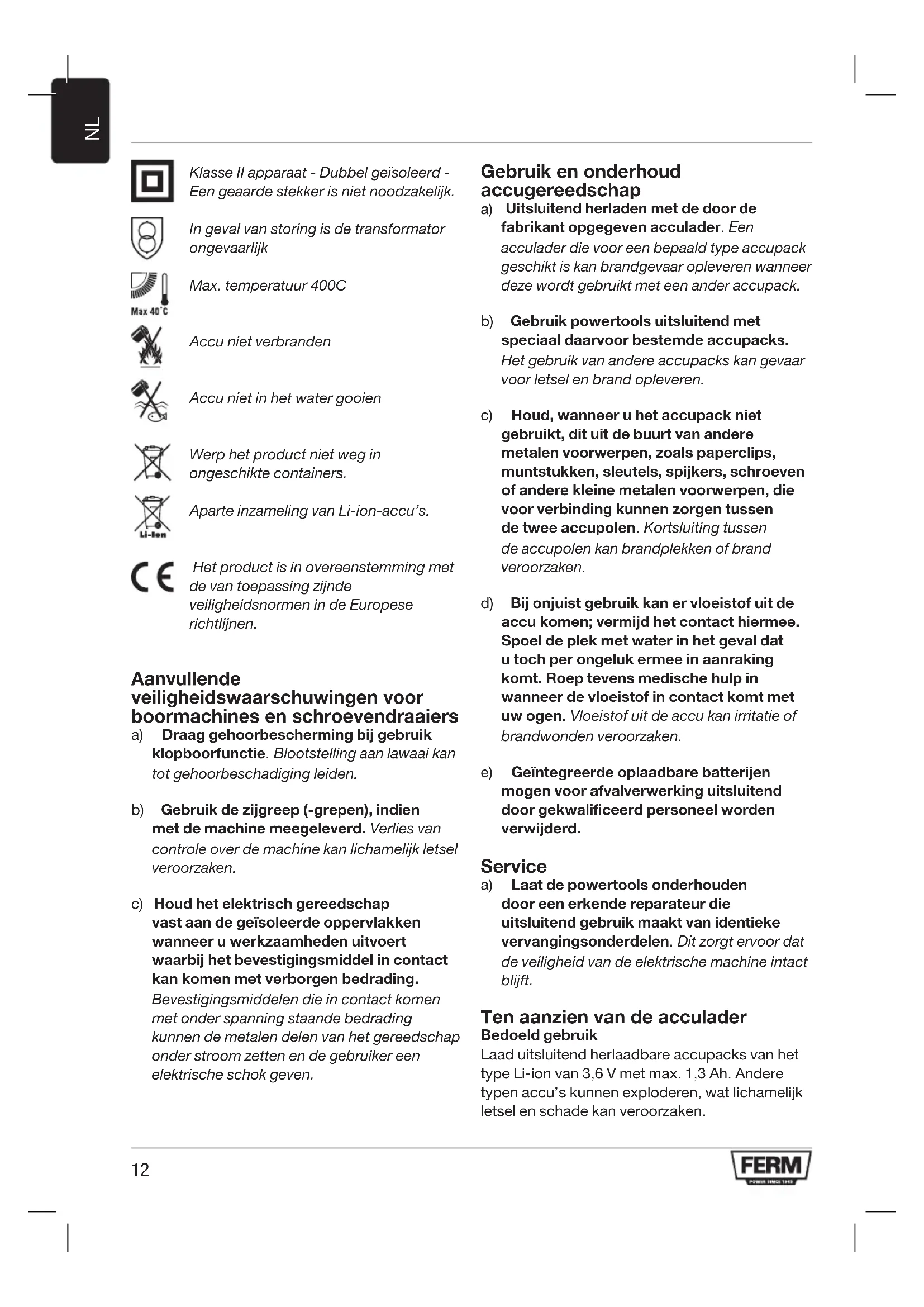

Klasse II apparatus - Dubbel geisoleerd - Een geaarde stekker is Nietoodzakelijk.

In geval van storing is de transformator ongevaarlijk

Max. temperatuur 400C

Accu Niet verbranden

Accu Niet in het water gooien

Werp het product Niet weg in ongeschikte containers.

Aparte inzameling van Li-ion-accu's.

Het product is in overeenstemming met de van toepassing zijnde veiligheidsnormen in de Europese richtlijnen.

Aanvullende veiligheidswaarschuwingen voor boormachines en schroevendraiators

a) Draag gehoorbescherming bij gebruik klopboorfunctie. Blootstelling aan lawaai kan tot gehoorbeschadiging leiden.
b) Gebruik de+zijgreep (-grepen), indien met de machine meegeleverd. Verlies van controle over de machine kan lichamelijk letselveroorzaken.
c) Houd het elektrisch gereedschap vast aan de geisoleerde oppervlakken wanner u werkzaamheden uitvoert waar bij het bevestigingsmiddel in contact kan komen met verborgen bedrading. Bevestigingsmiddelen die in contact komen met onder spanning staande bedrading kuren de metalen delen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok gezven.

Gebruik en onderhoud accugereedschap

a) Uitsluitend herladen met de door de fabrikant opgegeven acculader. Een acculader die voor een bepaald type accupack geschikt is kan brandgevaar opleveren wanner deze worden gebruikt met een ander accupack.
b) Gebruik powertoolsuitsuitend met speciaal waar voor bestemde.Accupacks. Het gebruik van andere accurpacks kan gevaar voor letsel en brand opleveren.
c) Houd, wanner u het.Accupack nicht gebruikt, dit uit de buurt van andere metalen voorwerpen, zoals paperclips, muntstukken, sleutels, spijkers, schroeven of anderekleine metalen voorwerpen, die voor verbinding kannen zorgen tussen de twee occupolen. Kortsluiting tussen de occupolen kan brandplekken of brandveroorzaken.
d) Bij onjuist gebruik kan er vloeistof uit de accu komen; vermijd het contact hiermee. Spoel de plek met water in het geval dat u toch per ongeluk ermee in aanraking komt. Roep tevens medische hulp in wanner de vloeistof in contact komt met uw ogen. Vloeistof uit de accu kan irritatie of brandwonden veroorzaken.
e) Geintegreerde oplaadbare batterijen mogen voor afvalverwerking uitsluitend door gekwalificeerd personeel worden verwijderd.

Service

a) Laat de powertools onderhouden door een erkende reparateur die uitsluitend gebruik maakt van identieke verwangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de elektrische machine intact blijft.

Ten aanzien van de acculader Bedoeld gebruik

Laad uitsluitend herlaadbare accupacks van het type Li-ion van 3,6 V met max. 1,3 Ah. Andere typen accu's hunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken.

a) Het apparaat dien tiet te worden gebruikt door Personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of Personen zonder enige ervaring en kennis, tenzij zich onder toezicht staan of zich geinstrueerd
b) Laat kinderen onder toezicht nicht met het apparaat spelen
c) Laad niedherlaadbare accu's nicht opniew op!
d) Plaats de accu'sijdens het opladen in een goed geventileerde ruimte!

Overblijvende risico's

Zelfs wanseer de elektrische machine op de voorschreven wijze worden gebruikt, is het nicht möglichk alle overblijvende risicofactoren weg te nemen. De volgende risico's kunnen optreten in verband met de constructie en het ontwerp van de elektrische machine:

a) Gezondheidsklachten die het gevolg zijn van de trillingsemissie bij langdurig of onjuist gebruik of onjuist onderhoud van de powertool.
b) Letsel en schade aan eigendommen vanwege kapotte hulpstukken die opeens losschieten.

Waarschuwing! Deze powertool produceert een elektromagnetisch veld tijdens zich werking. Dit veld kan onder bepaalde omstandigheden storend werken op actieve of passieve medische implantaten. Tér verkleining van het risico van ernstig of dodelijk letsel raden wij personen met medische implantaten aan om hun arts of de fabrikant van het medisch implantaat te raadplegen voordat zich deze elektrische machine gaan gebruiken.

Deze schroevendraaier is bedoeld voor het vasten losschroeven van schroeven

Technische specificaties

Modelnr. CDM1132
Acculader CDA1102
Ingang van acculader 100-240 V~ 50-60 Hz
Uitgang van acculader 5V DC 0.5A
Laadtijd accu 3-5 uur
Oplaadbare batterijcel 3,6V Li-ion 1300mAh
Capaciteit boorkop	1/4" zeskantig
Onbelast toerental	230 /min
Geluidsdrukniveau LpA	58,67 dB(A) K= 3 dB(A)
Geluidsvermogensniveau LwA	69,67 dB(A), K=3 dB(A)
Trilling voor hand/arm a h(schroeven draaien+zonder klopboorfunctie)	0,361 m/s2K=1,5 m/s2

Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing worden vermeld, is gemeten conform een gestandaardiseerde test in EN62841; deze mag worden gebruikt om twee machines met elkaar te vergelijkken en als voorlopige beoordeling van de bloatstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• Het gebruik van de machine voor andere toepassingen, of met andere of slecht onderhonden accessoires, kan het blootstellingsniveau aanzienlijk verhogen.
• Wanner de machine is uitgeschakeld of wanner deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren.

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhonden, uw handen warm te honden en uw werkwijze te organiseren.

Beschrijving

De nummers in de tekst verwijzen maar de diagrammen op pagina 2-3

Afb.A

1. Machine
2. Aansluitpunt voor opladen
3. Controlelampje voor opladen
4. Bithouder
5. Richtingsschakelaar
6. Aan/uit-schakelaar
7. Werklamp
8. Oplaadadapter
9. Schroefbit

3. BEDIENING

De machine要去 opgeladen voordat deze voor het eerst worden gezruikt.

De machine laden

• Steek het stekkertje (8A) in het aansluitpunt (2) om de machine op te laden.
• Steek de oplader in een stopcontact en wacht even. Het led-controlelampje op de machine (3) gaat branden en toont de laadstatus.

Controlelampje voor opladen (3)

Afb.A

De machine beschikt over een contrôlelampje voor opladen (3) dat de status van het laadproces aangeeft:

Led Status
Knipperen B	bezig met opladen van accu
Constant	Opladen van de accu isbeeindig, de accu is volledig opgeladen

• Het kan 3 tot 5CLR duren voordat de accu volledig is opgeladen.

Boortjes en schroefbits monteren en verwijderen

Afb. B

De bithouder van de machine (4) is geschikt voor boortjes en schroefbits met een standard 1 / 4 -inch zeskantige as. Voor hetplaatsen van een schroefbit:

• Plaats de schroefbit (10) in de bithouder van de machine (4); deze worden op zijnplaats gehonden door een magneet.
• U(Int)kunt de schroefbit verwijderen door deze,\ weer uit de bithouder te trekken.

De draairichting instellen

Afb.A

• Zet de draairichtingsschakelaar (5) in de stand '←' om schroeven in te draaien of de machine te gebruiken voor boren.
  Zet de draairichtingsschakelaar (5) op stand voor het verwijderen van schroeven.

De machine in- en uitschakelen

Afb.A

• U schakelt de machine in door de aan/uitschakelaar (6) in te drukken.
• U stopt de machine door de schakelaar Aan / Uit (6) los teCTX.
• Zet de draairichtingsschakelaar (5) in de middelste stand om de aan/uit-schakelaar te vergrendelen. In deze stand kein u de machine nicht inschakelen.

De machine is voorzien van een elektronische beveiligingsfunctie gegen overbelasting. Als de machine overbelast worden, slaat deze automatisch af. Mocht dit gebeuren, wacht dan ten minste 5 seconden, zodate beveiliging gegen overbelasting zich opnieuw kan instellen.

De asvergrendelingsfunctie

De machine is uitgerust met een automatische asvergrendelingsfunctie. Wanneer u de aan/uit-schakelaar (6) Niet indrukt, is de rotatie van de bithouder (4) vergrendeld. U kunt nu de schroevendraaier (zelfs als de accu leeg is) als handwerktuig gebruiken.

4. ONDERHOUD

Schakel, voordat u met de reiniging en het onderhoud begint,.altijd de machineuit en haal het accupack uit de machine.

Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilationsleuven vrij van stof en

vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijk stoffen beschadigen de kunststof onderdelen.

GARANTIE

Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart.

MILIEU

Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden

aan een waarvoor verantwoordelijk instantie.

Uitsluitend voor EG-landen

Werp elektrisch gereedschap nicht weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaalrecht要去iet nient longer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijk wijze worden verwerkt.

Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties können zonder opgaaf van redenen worden gewijzigd.
