CDM1132 - Kruvikeeraja Ferm - Tasuta kasutusjuhend

KASUTUSJUHEND CDM1132 Ferm

Li-Ion Kruvikeeraja 3.6V CDM1132 Täname, et ostsite Fermi toote. Nüüd on teil suurepärane toode, mille tootjaks on juhtiv Euroopa firma. Kõik Fermi tooted on toodetud vastavuses kõrgeimate jõudlus- ja ohutusnõuetega. Muu hulgas on meie põhimõte pakkuda ka suurepärast klienditeenindust, mille kindlustab meie põhjalik garantii. Loodame, et naudite selle toote kasutamist palju aastaid.

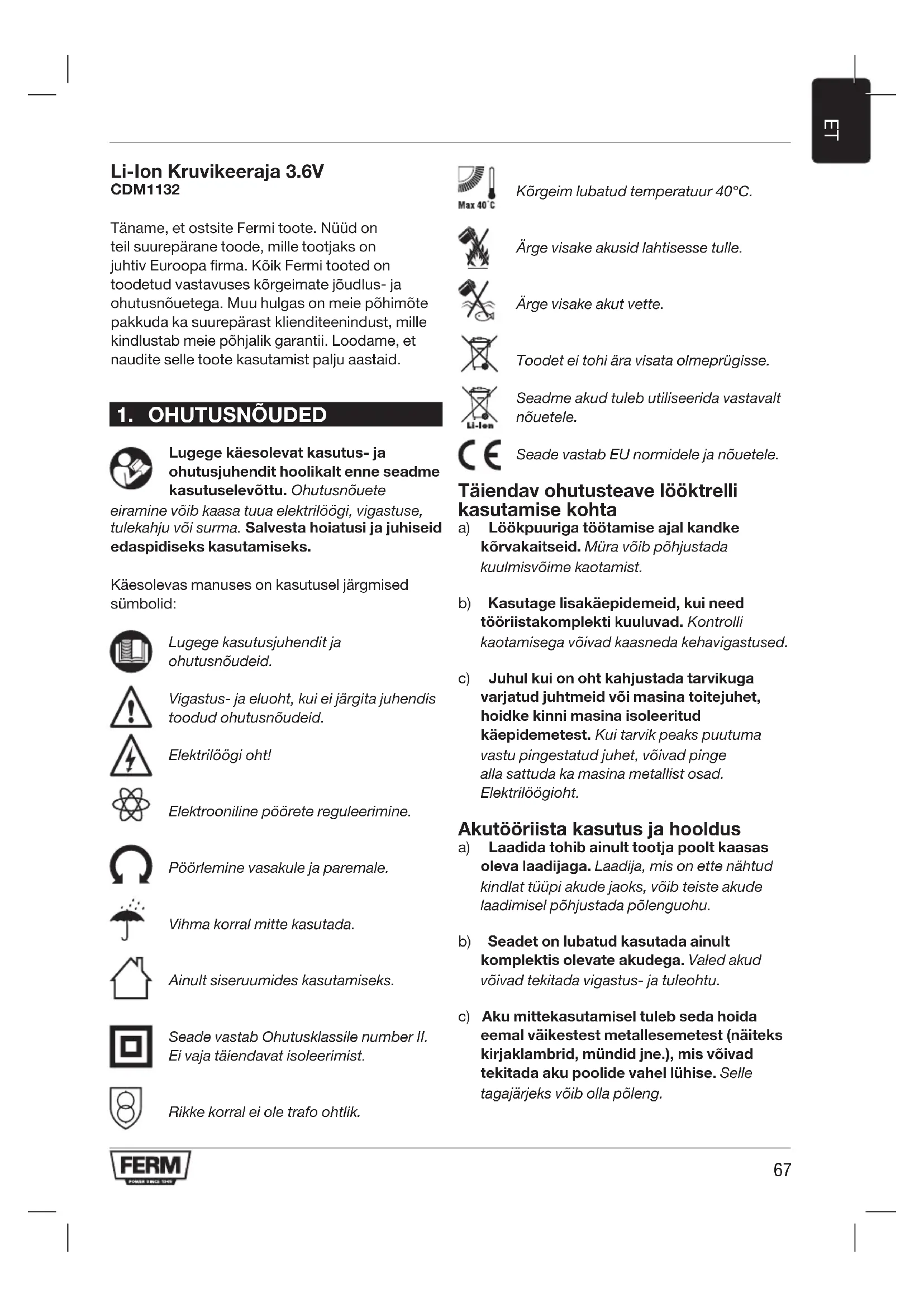

Lugege käesolevat kasutus- ja ohutusjuhendit hoolikalt enne seadme kasutuselevõttu. Ohutusnõuete eiramine võib kaasa tuua elektrilöögi, vigastuse, tulekahju või surma. Salvesta hoiatusi ja juhiseid edaspidiseks kasutamiseks. Käesolevas manuses on kasutusel järgmised sümbolid: Lugege kasutusjuhendit ja ohutusnõudeid. Vigastus- ja eluoht, kui ei järgita juhendis toodud ohutusnõudeid. Elektrilöögi oht! Elektrooniline pöörete reguleerimine. Pöörlemine vasakule ja paremale. Vihma korral mitte kasutada. Ainult siseruumides kasutamiseks. Seade vastab Ohutusklassile number II. Ei vaja täiendavat isoleerimist. Rikke korral ei ole trafo ohtlik. Kõrgeim lubatud temperatuur 40°C. Ärge visake akusid lahtisesse tulle. Ärge visake akut vette. Toodet ei tohi ära visata olmeprügisse. Seadme akud tuleb utiliseerida vastavalt nõuetele. Seade vastab EU normidele ja nõuetele. Täiendav ohutusteave lööktrelli kasutamise kohta a) Löökpuuriga töötamise ajal kandke kõrvakaitseid. Müra võib põhjustada kuulmisvõime kaotamist. b) Kasutage lisakäepidemeid, kui need tööriistakomplekti kuuluvad. Kontrolli kaotamisega võivad kaasneda kehavigastused. c) Juhul kui on oht kahjustada tarvikuga varjatud juhtmeid või masina toitejuhet, hoidke kinni masina isoleeritud käepidemetest. Kui tarvik peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka masina metallist osad. Elektrilöögioht. Akutööriista kasutus ja hooldus a) Laadida tohib ainult tootja poolt kaasas oleva laadijaga. Laadija, mis on ette nähtud kindlat tüüpi akude jaoks, võib teiste akude laadimisel põhjustada põlenguohu. b) Seadet on lubatud kasutada ainult komplektis olevate akudega. Valed akud võivad tekitada vigastus- ja tuleohtu. c) Aku mittekasutamisel tuleb seda hoida eemal väikestest metallesemetest (näiteks kirjaklambrid, mündid jne.), mis võivad tekitada aku poolide vahel lühise. Selle tagajärjeks võib olla põleng.68

d) Teatud tingimustel võib akust vedelik välja voolata, vältige kokkupuudet. Kui kokkupuude siiski tahtmatult toimub, loputage kokkupuutunud kohta veega. Kui vedelik satub silma, pöörduge arsti poole. Akust väljavoolanud vedelik võib põhjustada ärritust või põletusi. e) Integreeritud akud võib kasutusest kõrvaldamiseks eemaldada vaid kvalifitseeritud personal. Hooldus a) Laske oma seadet hooldada ainult kvalifitseeritud mehaanikul, kasutage ainult ettenähtud varuaosi. Sellega tagatakse seame pikk eluiga ning ohutus. Laadija kasutus Kasutamine Ainult taaslaetavatele 3.6V LiIon maksim. 1,3Ah akudele. Teist tüüpi akud võivad plahvatada ning viia vigastusteni. a) Seadet ei tohi kasutada kehalise või vaimse puudega inimesed. b) Jälgige, et lapsed ei mängiks akutrelliga. c) Ei tohi üritada laadida mittelaetavaid akusid! d) Laadimise ajal peavad akud asetsema hästi õhutatud ruumis! Muud ohud Isegi reeglipärasel kirjeldatud viisil kasutades või elektriseadmetel esineda kaasnevaid riske. a) Pärast pikaaegset mittekasutamist, ebasihtpärasel kasutamisel või mittepiisava hoolduse korral võib ekspluatatsioon via tervisekahjustusteni. b) Vigased tarvikud võivad tekitada tervisekahjustusi Hoiatus! Käesoleva elektriseadme kasutamisel tekib magnetväli Teatud tingimustel võib see väli tekitada keha abivahendites häirei. Suurte või surmavate kehavigastuste vältimiseks peaksid implantaatide või muude abivahendite kasutajad enne seadmega töötajaks pidama nõu arstiga.

2. AKUTRELLI NÄITAJAD

Kasutamine See kruvikeeraja on ette nähtud kruvide kinni ja lahti keeramiseks. Tehnilised andmed Mudelinumber CDM1132 Laadija CDA1102 Laadja sisend 100-240V~ 50/60Hz Laadija väljund 5V DC 0,5A Laadimisaeg 3-5 tundi Taaslaetav aku 3,6V Li-ion 1300mAh Akutrelli padrun ¼” kuuskant Siduri astmed 230 /min Müratase L

65 dB(A), K=3dB(A) Vibratsioon käele a

Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel - tööriista kasutamine muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib ekspositsioonitase märkimisväärselt suureneda - ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib ekspositsioonitase märkimisväärselt väheneda. Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid. Kirjeldus Tekstis olevad numbrid viitavad lehtedel 2–3 esitatud joonistele. Joonis A

3. Laadimise märgutuli

5. Pöörlemise suuna lüliti

6. Sisse / välja lüliti

Enne esimest kasutust tuleb aku laadida. Seadme laadimine

• Pange väike kaablipistik (8A) seadme laadimispessa (2).

• Ühendage laadija vooluvõrku ja oodake veidi. Seadme LED-näidik (3) süttib ja näitab laadimise olekut. Laadimise märgutuli (3) Joonis A Seadmel on laadimise näidikutuli (3), mis näitab laadimisprotsessi olekut. LED Olek Vilkumine Akut laetakse Pidev Laadimine lõppenud, aku on saanud täis

• Aku täiesti täis laadimiseks võib kuluda 3–5 tundi. Puuride ja kruvikeeraja otsikute paigaldamine ja eemaldamine Joonis B Seadme otsikuhoidik (4) sobib puuridele ja kruvikeeraja otsikutele, millel on standardne ¼ tolline kuuskantpadrun. Kruvikeeraja otsiku paigaldamine

• Sisestage kruvikeeraja otsik (10) seadme otsikuhoidikusse (4). Seda hoiab kinni magnet.

• Kruvikeeraja otsiku eemaldamiseks tuleb see otsikuhoidikust uuest välja tõmmata. Pöörlemissuuna muutmine Joonis A

• Kruvide sissekeeramiseks või puurimiseks seadke lüliti (5) asendisse ‘’.

• Kruvide lahtikeeramiseks seadke lüliti (5) asendisse ‘’. crew driver bit can be removed by pulling it out of the bit holder again. Seadme sisse- ja väljalülitamine Joonis A

• Seadme käivitamiseks vajutage sisse-välja- lülitit (6).

• Seadme seiskamiseks vabastage sisse-välja- lüliti (6).

• Sisse-välja-lüliti liikumise lukustamiseks pange suunalüliti (5) keskasendisse. Selles asendis ei saa seda aktiveerida. Seadmel on elektrooniline ülekoormuse vastase kaitse funktsioon. Kui seade üle koormatakse, lülitub see automaatselt välja. Kui nii juhtub, oodake vähemalt 5 sekundit, et võimaldada ülekoormusekaitseseadmel end ise lähtestada. Spindli lukustamise funktsioon Seadmel on spindli automaatse lukustumise funktsioon. Kui sisse-välja-lüliti (6) pole alla vajutatud, on otsikuhoidiku (4) pöörlemine tõkestatud. Nüüd saab kasutada kruvikeerajat (ka siis, kui aku on tühi) käsitööriistana.

Enne hoodus- või puhastustöid tuleb tingimata eemaldada seadme küljest aku. Puhastage seadest võimaluse korral pärast iga kasutust pehme lapiga. Veenduge, et õhutusavad oleksid puhtad. Võite lappi kergelt niisutada seebiveega. Ärge kasutage plasti puhastamiseks bensiini, lahusteid, alkoholi ammoniaaki või muid kemikaale. GARANTII Tutvuge seadmega kaasas olevate garantiitingimustega. KESKKONNAKAITSE Seadet ei tohi visata olmeprügi hulka. Vastavalt seadusandlusele tuleb elektrilised tööriistad kokku koguda ja spetsiaalsetele utiliseerimisfirmadele edasi anda.70
