Termék típusa	Pneumatikus ütvecsavarozó
Márka	Ferm
Modell	ATM1043
Üresjárati fordulatszám	7000 ford/perc
Maximális üzemi nyomás	6,3 bar
Levegőfogyasztás	228 L/perc (8 cfm)
Levegőbemenet	1/4 hüvelyk - 3/8 hüvelyk
Maximális csavar méret	16 mm (5/8 hüvelyk)
Maximális nyomaték	310 Nm (állítható 190-310 Nm)
Súly	2,2 kg
Hangnyomásszint (Lpa)	84,4 dB(A) + 3 dB(A)
Hangteljesítményszint (Lwa)	95,4 dB(A) + 3 dB(A)
Rezgés	2,6 m/s² + 1,5 m/s²
Csomagolás tartalma	Csavarozógép, 10 hüvely (9,10,11,13,14,17,19,22,24,27 mm), 5 hüvelykes hosszabbító rúd, olajtartály, hatszögletű kulcs, levegőcsatlakozó, mini olajozó, használati utasítás, garanciajegy
Tápellátás	Sűrített levegő (max. 6,3 bar)
Forgásirány	Megfordítható (előre/hátra)
Nyomatékbeállítás	Igen, forgógombbal (4 fokozat)
Karbantartás	Az ütőmechanizmus és a levegőcsatlakozó rendszeres kenése
Tisztítás	Tiszta ruhával, ne használjon gyúlékony oldószereket
Biztonság	Viseljen védőszemüveget és fülvédőt, ne irányítsa a levegősugarat emberek felé
Garancia	Lásd a mellékelt garanciajegyet

Gyakran ismételt kérdések - ATM1043 Ferm

Milyen levegőnyomás ajánlott az ATM1043-hoz?

A maximális üzemi nyomás 6,3 bar. Javasolt ezt a nyomást nem túllépni a szerszám károsodásának elkerülése érdekében.

Hogyan állítható be a meghúzási nyomaték?

Forgassa el a beállító gombot (2) az óramutató járásával ellentétes irányba a nyomaték növeléséhez (max. 310 Nm), az óramutató járásával megegyező irányba a csökkentéséhez (min. 190 Nm). Négy pozíció áll rendelkezésre: 1 (190 Nm), 2 (220 Nm), 3 (260 Nm), 4 (310 Nm).

Hogyan lehet megváltoztatni a forgásirányt?

Használja a forgásirány-választót (6): tolja előre az óramutató járásával megegyező forgáshoz (meghúzás), hátra az ellentétes forgáshoz (lazítás).

Hogyan kell kenni a csavarozógépet?

Javasolt a szerszám rendszeres kenése. Szerelhet egy olajozót a levegőtömlőre, vagy ha ez nem lehetséges, cseppentsen néhány csepp olajat a levegőcsatlakozóba minden használat előtt. Az ütőmechanizmust naponta kell olajozni a csavar (12) eltávolításával és néhány csepp olaj hozzáadásával a kenési ponton (13).

Milyen tartozékok járnak az ATM1043-hoz?

A csomag tartalma: 10 hüvely (9,10,11,13,14,17,19,22,24,27 mm), 5 hüvelykes hosszabbító rúd, olajtartály, hatszögletű kulcs, levegőcsatlakozó, mini olajozó, használati utasítás és garanciajegy.

Hogyan kell fel- és leszerelni a hüvelyeket?

Helyezze a hüvelyt a tartozéktartóra (4) erősen rányomva. Eltávolításhoz egyszerűen húzza le. Használat előtt győződjön meg arról, hogy megfelelően rögzítve van.

Mik a fontos biztonsági előírások?

Mindig viseljen védőszemüveget és fülvédőt. Soha ne irányítsa a levegősugarat önmagára vagy másokra. Csak tiszta és száraz sűrített levegőt használjon, soha ne használjon oxigént vagy éghető gázt. Karbantartás előtt válassza le a szerszámot a levegőellátásról.

Hogyan csatlakoztassa a levegőtömlőt?

Tekerjen ragasztószalagot a levegőtömlő csatlakozója (7) köré, majd illessze be a szerszám csatlakozójába (3). Győződjön meg arról, hogy szorosan rögzítve van a szerszám bekapcsolása előtt.

Mekkora a szerszám teljesítménye?

Az ATM1043 maximális nyomatéka 310 Nm, üresjárati fordulatszáma 7000 ford/perc. Képes meghúzni akár 16 mm átmérőjű csavarokat is.

Hogyan kell karbantartani az ATM1043-at?

A szerszám nem igényel különösebb karbantartást, de rendszeresen ellenőrizze, hogy nincs-e sérülés. Kenje rendszeresen és tisztítsa tiszta ruhával. Javítás esetén lépjen kapcsolatba egy hivatalos szervizzel (lásd a garanciajegyet).

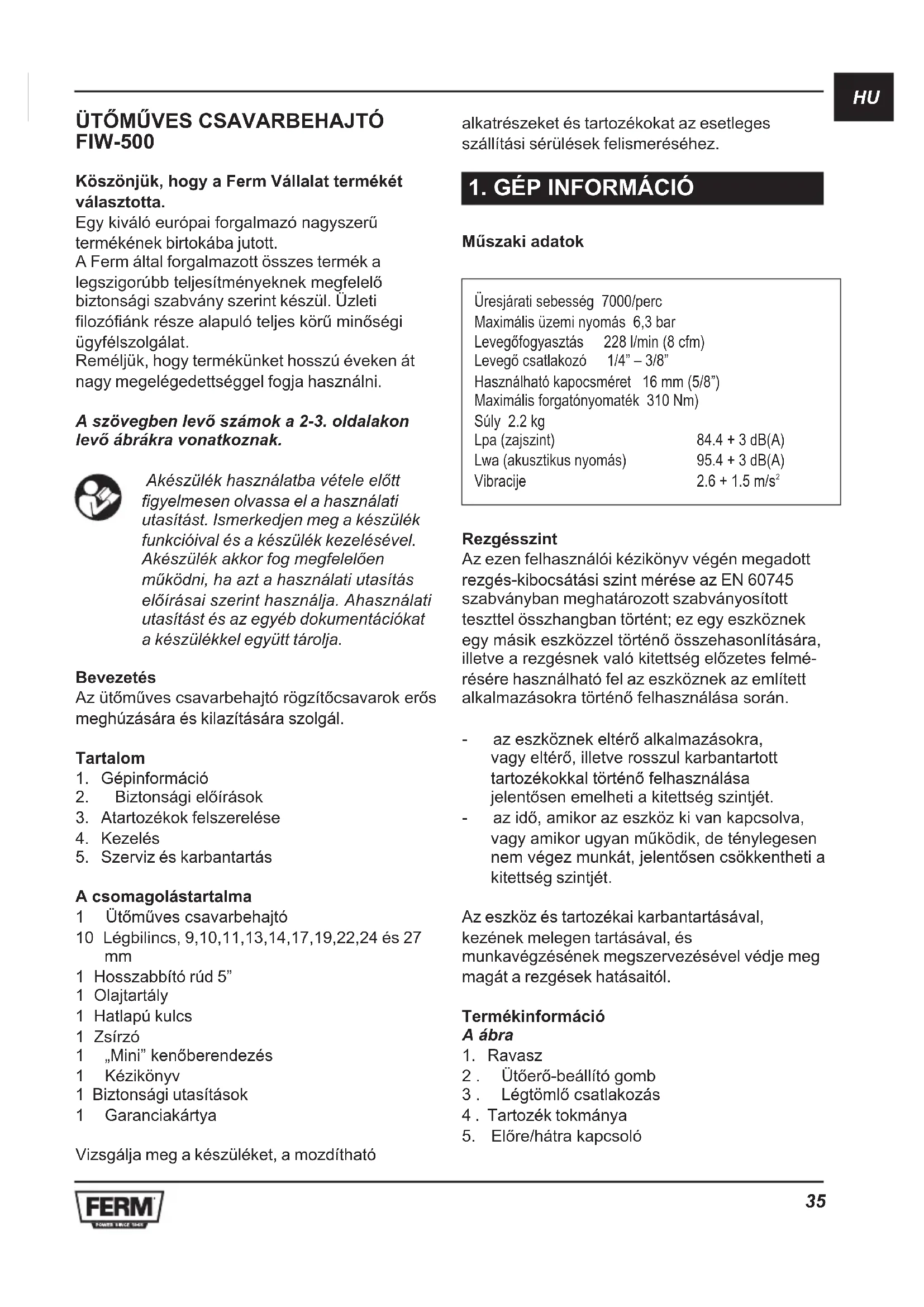

HASZNÁLATI ÚTMUTATÓ ATM1043 Ferm

Koszönjuk, hogy a Ferm Vállalat termékét választotta.

Egy kivaló europai forgalmazo nagyszerú termekenek birtokába jutott.

A Ferm altal forgalmazott osszes termek a legszigorubb teljesitmenyeknek megfeleloBiztonsagi szabvany szerint keszul. Uzleti filozofiank része alapuló teljes koru minose ügyfelszolgálat.

Remeljuk, hogy termekunjet hosszéveken at nagy megelégedettséggel fogja használni.

A szövegen levo számok a 2-3. oldalakon levo abrákra vonatkoznak.

Akészülék hasznalatba vetele elott figyelmesen olvassa el a hasznalatiutasíst. Ismerkedjen meg a készülék funkcióval és a készülék kezelésével. Akészülék akkor fog megfeleloen muködni, ha azt a hasznalatiutasítás elörirasai szerint hasznalja. Ahasznalatiutasíst és az egyeb dokumentáciokat a készülékkel együtt tárolja.

Bevezetés

Az utomuves csavarbehajto rogzitocsavarok eros meghuzasara es kilazitasara szolgal.

Tartalom

1. Gépinformationé
2. Biztonsagi eloirasok
3. Atartozekok felszerelése
4. Kezelés
5. Szerviz és karbantartás

A csomagolastartalma

1 Utomuescsavarbehajto
10 Legbilncs, 9,10,11,13,14,17,19,22,24 es 27 mm
1 Hosszabbito rud 5"
1 Olajtartaly
1 Hatlapú kulcs
1 Zsirzo
1 "Mini"kenoberendezes
1 Keszikonyv
1 Biztonsagiutasitask
1 Garanciakártya

Vizsgalja meg a keszuleket, a mozdithato

alkatrészeket és tartozékokat az esetleges szallitasi serulések felismeréséhez.

1. GÉP INFORMÁCIO

Muszaki adatok

Uresjarati sebesség 7000/perc

Maximalis üzemi nyomás 6,3 bar

Levegofogyasztas 228 l/min (8 cfm)

Levego csatlakozó 1/4" - 3/8"

Hasznalható kapocsméret 16 mm (5/8")

Maximális forgatonyomatek 310 Nm)

Suly 2.2kg

Lpa (zajsint) 84.4 + 3 dB(A)

Lwa (akusztkus nyomás) 95.4 + 3 dB(A)

Vibraciè 2.6 + 1.5m / s^2

Rezgesszint

Az ezen felhasznaloi kezikonyv végén megadott rezgés-kibocsatasi szint mérése az EN 60745 szabványiban meghatározott szabványositott teszttel összhangban törtent; ez egy eszköznek egy.masik eszközzel törtenö összehasonlitasára, illetve a rezgésnek valo kitettség elözetes felmé résére hasznalható fel az eszköznek az emlitett alkalmazásokra törtenö felhasznalása során.

• az eszkocznek eltero alkalmazásokra, vagy eltero, illetve rosszul karbantartott tartozekokkal tortenfo felhasznalasa jelentosen emelheti a kitettseg szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan mücködik, de ténylegesen nem végez munkát, jelentösen csökkentheti a kitettség szintjét.

Az eszkocz es tartozekai karbantartasaval, kezenek melegen tartasaval, es munkavegzésenek megszervezesevel vedje meg magat a rezgesek hatasaitol.

Termékinfornáció

A ábra

1. Ravasz
2. Utoero-beallitogomb
3. Legtömlöcsatlakozás
4. Tartozék tokmánya
5. Elore/hatra kapcsoló

2. BIZTONSÁGIE ELOÍRÁSOK

A jelölesek magyarázatai

A jelen hasznalatiutasitasban leirtak be nem tartasa eseten serules, eletveszely, es gepsrules kovetkezhet be.

Hasznaljon vedoszemüveget es hallasvedo eszkocz.

SpeciáisBiztonsági irányelvek

Kerulje a tul magas nyomast.
- Soha ne fujion vagy szorjon sajat maga vagy masok irányába, ez komoly sérulést okozhat.
Tartsa távol a mellette állókat és a háziallatokat.
- A gyerekeket és allatokat távol kell tartani a gép muködési területétől.

Kiegésztőbiztonságiutasítások

Lehetosegszerintviseljenvedoszemueveget.
- Ne használja a szerszámot lépcső, létra vagy állványozás közelében.
- A tartozékokat megfelelo sebességgel kell hasznalni.
- Soha ne irányítsa a légáramot emberekre vagy állatokra.
A suritett levegovel ovatosan kell banni.
- A szerszám mücködtetehezCsak tiszta esszaraz süritett levegot hasznaljon. Tilosexigent vagy gyulekony gazokat hasznalni.
- Soha ne lépje tül a gép maximális üzemi nyomást.
- A szerszámot tartsa tisztn. Ne használjontúl erös vagy alkoholos tisztító folyadékot.
- Tilos a keszülék tiszítatasához benzint vagy más gyulékony anyagot használni. A szerszámban lévo gożoket egy szikra is lángra lobbanthatja, és ettol a szerszám felrobbanhat.

3. ATARTOZÉKOK FELSZERÉLÉSE

Aégtömlö csatlakoztatása és leválasztása

B. Ábra

A légtöösszekö darabját (7) csavarjakörül egy kis ragasztószalaggal.

Illessze a légtömlö összekö tō darabját a csatlakozóba (3).
Ellenorizze, hogy megfelelo-e a legtomlo csatlakozasa.

Dugókulcs beszerelése

C. & D. Abra

Illesszen egy dugókulcsot a szerszámrtóra (4).
A dugókulcsot erösen tolja ra a tartóra. Az utōerő beallitása (G. & H. ábra)
- Az utoero noveleshez forditsa el a beallito gombot (2) az oramutato jarasaval ellentetes iranyba.
Az utoero csokkentesehez forditsa el a beallito gombot az oramutato jarasaval egyezo iranyba.

Dugókulcs beszerelése

E. & F. Ábra

Illesszen egy dugókulcsot a szerszámartóra (4).
A dugókulcsot erosen tolja ra a tartóra.

1-190Nm
2-220Nm
3-260Nm
4-310Nm

A forgásirány megváltoztatása

A. Ábra

Az elore/hatra kapcsolot (6) tolja elore, ha az oramutato jarasaval egyezo forgasiranyt kivan.
- Az előre/hátra kapcsolót tolja vissza, ha az oramutató járásával ellentêtes forgásirányt kiván.
Huzza meg a csavart.

4. HASZNÁLAT

Kezelésiutasítás

Ellenőrizes, hogy a ravasz szabadon tud-e mozogni.
Ellenorizze a szerszam zsirzását, mielott a süritett levegore rákapcsolná.
Ellenorizze, hogy a legtoml o helyesen van-e felszerelve.
- Allitsa a légnyomás értékét a megengedett üzemi nyomáson belüli értékre.
- A szerszám indításanak pillanatában az ujját tartsa a ravaszon. Bekapcsolás és kikapcsolás

• A szerszám bekapcsolásához nyomja meg a rvaszt (1).
• A szerszám kikapcsolásához engedje el a rvaszt.

Csavarok meghuzasa es meglazitasa

A., C. & D. Abra

• Ütümüves csavarbehajto
  Illessze be a megfelelo dugokulcsot.
  Válassza ki a forgásirányt.
  Helyezze a szerszámota csavarra.
  Kapcsolja be a szerszámot.
  Szukseg eseten allitsa be az utoerot.

5. KARBANTARTÁS

Karbantartás

A gép nem igényel specialis karbantartast.

Rendszeresen ellenorizze, hogy van-e sérulés a szerszámon.

Olajozás

G. Abra

A pneumatikus eszkoczok állandó kenést igényelnek.

• Szereljen egy soros olajozó eszközt a szerszám és a légtömlő böze.
  Ha nincs beepitve soros olajozó, hasznalat elott cseppentsen egy kis olajat a legtömló csatlakozójába.

Az utomechanizmus kenese

G. Ábra

Az utomechanizmus kenesét naponta kellBiztositani.

Távolítsa el a csavart (12) az olajbetöltöröl (13).
Cseppentsen egy kis olajat a szerkezetbe.
Helyezze vissza a csavart es huzza meg.

Meghibasodasok

Ha meghibásodás fordulna elő, pl. egy alkatrész kopasa után, kérjuk, forduljon a garanciajegyen feltüntetett szervizhez. Ennek a kezikönyvnek a hátulján talál egy perspektivikus bontott részábrázolást, amely a rendelheto alkatrészeket mutatja.

Környezet

A szallitas soran bekvetkez osetleges

sérülések elkerülèse érdekében a gép
meglehetösen erós csomagolásban kerül
leszállíasra. A csomagolashoz felhasznált
anyagok nagy része uyrafeldolgozható. Kérjuk,
hogy ezeket az anyagokat vigye a megfelelo
szemétfeldolgozo telepekre.

Garancia

A garancialis felteteleket a kezikonyvhoz csatolt garanciakártya tartalmazza.

A termek és a felhasznalói kézikönyv barmikor megvaltoztathó. A modosítások további értesités nélkül vegrehajthatk
