MODE D'EMPLOI ATM1043 Ferm

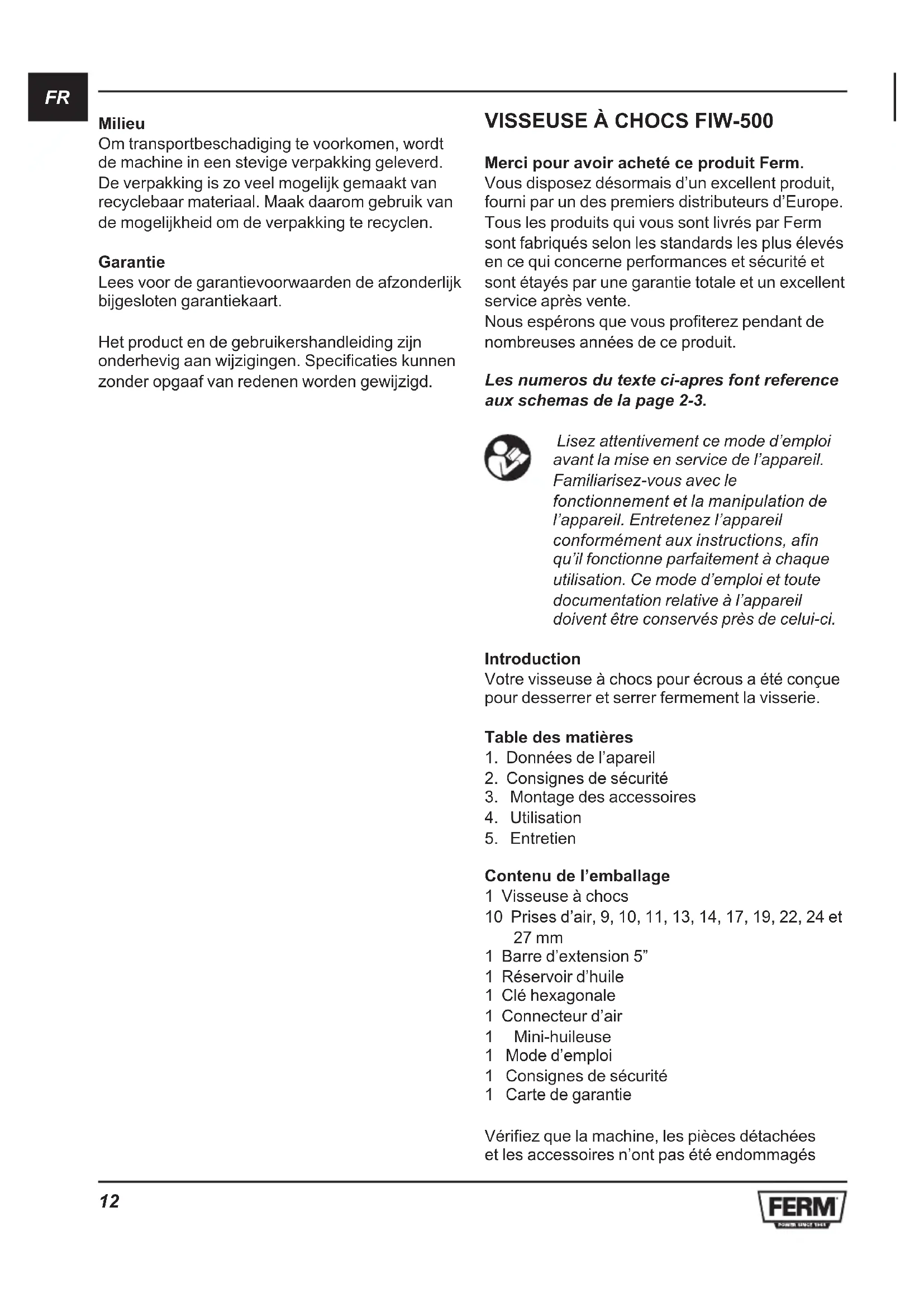

Milieu Om transportbeschadiging te voorkomen, wordt de machine in een stevige verpakking geleverd. De verpakking is zo veel mogelijk gemaakt van recyclebaar materiaal. Maak daarom gebruik van de mogelijkheid om de verpakking te recyclen. Garantie Lees voor de garantievoorwaarden de afzonderlijk bijgesloten garantiekaart. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd. VISSEUSE à CHOCS FIW-500 Merci pour avoir acheté ce produit Ferm. Vous disposez désormais d’un excellent produit, fourni par un des premiers distributeurs d’Europe. Tous les produits qui vous sont livrés par Ferm sont fabriqués selon les standards les plus élevés en ce qui concerne performances et sécurité et sont étayés par une garantie totale et un excellent service après vente. Nous espérons que vous profiterez pendant de nombreuses années de ce produit. Les numeros du texte ci-apres font reference aux schemas de la page 2-3. Lisez attentivement ce mode d’emploi avant la mise en service de l’appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l’appareil. Entretenez l’appareil conformément aux instructions, afin qu’il fonctionne parfaitement à chaque utilisation. Ce mode d’emploi et toute documentation relative à l’appareil doivent être conservés près de celui-ci. Introduction Votre visseuse à chocs pour écrous a été conçue pour desserrer et serrer fermement la visserie. Table des matières
1. Données de l’apareil
2. Consignes de sécurité
3. Montage des accessoires
Contenu de l’emballage 1 Visseuse à chocs 10 Prises d’air, 9, 10, 11, 13, 14, 17, 19, 22, 24 et 27 mm 1 Barre d’extension 5” 1 Réservoir d’huile 1 Clé hexagonale 1 Connecteur d’air 1 Mini-huileuse 1 Mode d’emploi 1 Consignes de sécurité 1 Carte de garantie Vérifiez que la machine, les pièces détachées et les accessoires n’ont pas été endommagésFR
Caractéristiques techniques Vitesse à vide 7000/min Pression de fonctionnement maxi. 6,3 bar Consommation d’air 228 L/min (8 cfm) Admission d’air 1/4 de po -3/8 de po Taille de boulon 16 mm (5/8 de po) Couple maxi. 310 Nm Poids 2.2 kg Lpa (pression acoustique) 84.4 + 3 dB(A) Lwa (puissance acoustique) 95.4 + 3 dB(A) Vibration 2.6 + 1.5 m/s
Niveau de vibrations Le niveau de vibrations émises indiqué en ce manuel d’instruction a été mesuré conformément à l’essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l’exposition aux vibrations lors de l’utilisation de l’outil pour les applications mentionnées - l’utilisation de l’outil dans d’autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d’exposition - la mise hors tension de l’outil et sa non- utilisation pendant qu’il est allumé peuvent considérablement réduire le niveau d’exposition Protégez-vous contre les effets des vibrations par un entretien correct de l’outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail Caractéristiques du produit Fig. A
1. Interrupteur de mise en marche
2. Bouton de réglage de la force de percussion
3. Raccord du tuyau à air
4 . Support d’accessoires 5 . Sélecteur de rotation gauche/droite
2. CONSIGNES DE SÉCURITÉ
Signification des symboles Danger de blessure physique ou de dommage matériel. Portez des lunettes de sécurité et des protège-ouïe Consignes de securite speciales
- Évitez les pressions excessives
- Ne dirigez jamais le jet d’air ou le jet de pulvérisation sur vous-même ou toute autre personne; ceci peut causer des blessures graves.
- Gardez à prudente distance les spectateurs et les animaux.
- Les enfants et les animaux ne doivent pas entrer dans la zone de fonctionnement de l’appareil. Instructions de sécurité supplémentaires
- Le port de lunettes de sécurité est recommandé.
- N’utilisez pas l’outil dans une zone de travail avec des escaliers, des échelles ou des échafaudages.
- Utilisez des accessoires présentant des vitesses appropriées.
- Ne pointez jamais l’appareil en direction de personnes ou d’animaux.
- Soyez prudent lorsque vous utilisez de l’air comprimé.
- Utilisez uniquement de l’air comprimé propre et sec comme source d’alimentation de l’outil. N’utilisez jamais d’oxygène ou de gaz combustible.
- N’excédez pas la pression maximale de fonctionnement.
- Maintenez l’outil propre. N’utilisez pas de pro duits de nettoyage puissants ou à base d’alcool.
- N’utilisez jamais d’essence ni d’autres liquides inflammables pour nettoyer l’outil. Toute vapeur présente dans l’outil pourrait s’enflammer par une étincelle et faire exploser l’outil.
- Débranchez l’outil de l’alimentation d’air avant de le réparer ou de l’entretenir, ainsi que lorsqu’il n’est pas en fonctionnement.
- Transportez l’outil uniquement en le saisissant par la poignée et jamais avec l’interrupteurFR
- Ne transportez jamais l’outil par le tuyau d’air et ne tirez pas sur le tuyau pour le déplacer.
ACCESSOIRES Raccord et retrait du tuyau à air Fig. B
- Enroulez du ruban adhésif autour de la pièce de raccordement (7) du tuyau d’air.
- Enfoncez la pièce de raccordement du tuyau à air dans le raccord (3).
- Vérifiez si le tuyau à air est correctement branché. Montage d’une douille Fig. C & D
- Montez une douille sur le support d’accessoires (4).
- Enfoncez fermement la douille sur le support d’accessoires. Réglage de la force de percussion Fig. E & F
- Faites tourner le bouton de réglage (2) dans le sens inverse des aiguilles d’une montre pour accroître la force de percussion.
- Faites tourner le bouton de réglage dans le sens des aiguilles d’une montre pour réduire la force de percussion.
Changement du sens de rotation Fig. A
- Poussez l’interrupteur de marche avant/ arrière (6) vers l’avant pour une rotation dans le sens des aiguilles d’une montre.
- Poussez l’interrupteur de marche avant/ arrière vers l’arrière pour une rotation dans le sens inverse des aiguilles d’une montre.
Instructions d’emploi
- Vérifiez si l’interrupteur bouge librement.
- Vérifiez la lubrification correcte de l’outil avant de le raccorder à l’air comprimé.
- Vérifiez que le tuyau à air est bien correctement monté.
- Réglez la pression de l’air dans les limites de la pression de travail recommandée.
- Maintenez votre doigt sur l’interrupteur uniquement au démarrage de l’outil. Mise en marche et arrêt
- Pour mettre l’outil en marche, appuyez sur l’interrupteur (1).
- Pour arrêter l’outil, relâchez l’interrupteur. Serrage et desserrage de la visserie Fig. A, C & D
- Montez la douille requise.
- Sélectionnez le sens de rotation.
- Si nécessaire, réglez la force de percussion.
Entretien La machine n’exige pas d’entretien particulier. Contrôlez régulièrement l’outil quant à la présence d’éventuels dommages. Lubrification Fig. G Il convient de lubrifier fréquemment les outils pneumatiques.
- Montez un graisseur en ligne entre l’outil et le tuyau à air.
- En l’absence de graisseur en ligne, déposez quelques gouttes d’huile dans le raccord de tuyau à air avant usage. Lubrification du mécanisme de percussion Fig. G Le mécanisme de percussion doit être ubrifié tous les jours.
- Retirez la vis (12) du point de graissage (13).
- Déposez quelques gouttes d’huile dans le mécanisme.
- Remettez la vis et serrez-la. Dysfonctionnements Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d’unES
dysfonctionnement, par exemple après l’usure d’une pièce. Vous trouverez, à la fin de ce manuel, un schéma avec toutes les pièces que vous pouvez commander.
Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L’emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.
Pour les conditions de garantie, lisez le certificat de garantie joint à part. Le produit et le manuel d‘utilisation sont sujets à modifications. Les spécifications peuvent changer sans autre préavis.
