BEDIENUNGSANLEITUNG CDM1112S Ferm

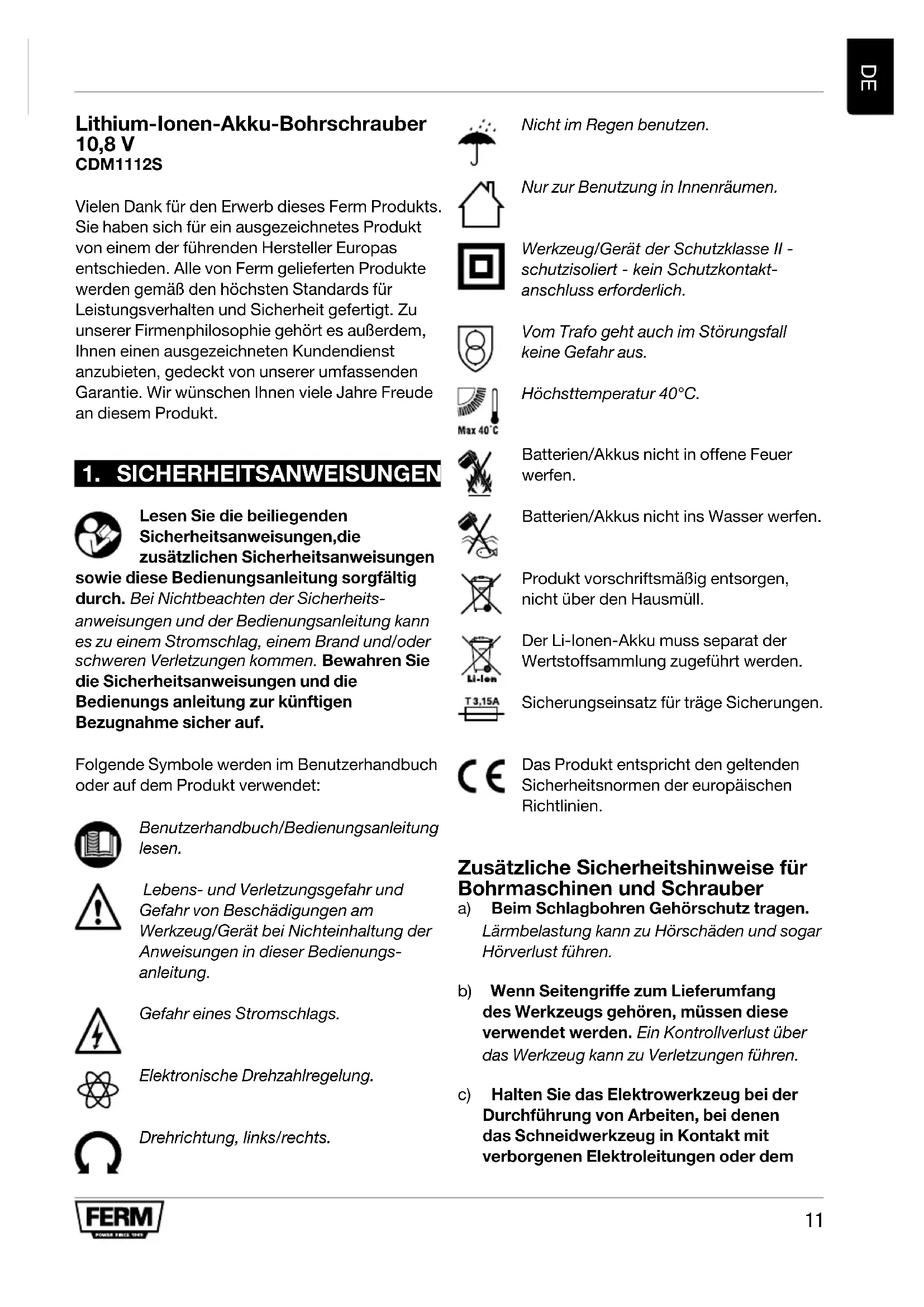

Lithium-Ionen-Akku-Bohrschrauber 10,8 V CDM1112S Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits anweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits- anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Benutzerhandbuch/Bedienungsanleitung lesen. Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Werkzeug/Gerät bei Nichteinhaltung der Anweisungen in dieser Bedienungs- anleitung. Gefahr eines Stromschlags. Elektronische Drehzahlregelung. Drehrichtung, links/rechts. Nicht im Regen benutzen. Nur zur Benutzung in Innenräumen. Werkzeug/Gerät der SchutzklasseII- schutzisoliert- kein Schutzkontakt- anschluss erforderlich. Vom Trafo geht auch im Störungsfall keine Gefahr aus. Höchsttemperatur 40°C. Batterien/Akkus nicht in offene Feuer werfen. Batterien/Akkus nicht ins Wasser werfen. Produkt vorschriftsmäßig entsorgen, nicht über den Hausmüll. Der Li-Ionen-Akku muss separat der Wertstoffsammlung zugeführt werden. Sicherungseinsatz für träge Sicherungen. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Zusätzliche Sicherheitshinweise für Bohrmaschinen und Schrauber a) Beim Schlagbohren Gehörschutz tragen. Lärmbelastung kann zu Hörschäden und sogar Hörverlust führen. b) Wenn Seitengriffe zum Lieferumfang des Werkzeugs gehören, müssen diese verwendet werden. Ein Kontrollverlust über das Werkzeug kann zu Verletzungen führen. c) Halten Sie das Elektrowerkzeug bei der Durchführung von Arbeiten, bei denen das Schneidwerkzeug in Kontakt mit verborgenen Elektroleitungen oder dem12

eigenen Netzkabel kommen kann, an den isolierten Griffflächen. Bei Kontakt des Schneidwerkzeugs mit einem stromführenden Kabel wird der Strom an die Metallteile des Elektrowerkzeugs und dadurch an den Bediener weitergeleitet, und der Bediener erleidet einen Stromschlag. Verwendung und Pflege des Akkuwerkzeugs a) Nur mit dem vom Hersteller angegebenen Ladegerät laden. Ein Ladegerät, das für eine bestimmte Sorte Akku geeignet ist, kann bei Verwendung anderer Akkus eine Brandgefahr auslösen. b) Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus verwenden. Die Verwendung anderer Akkus kann zu Verletzungs- und Brandgefahr führen. c) Wenn der Akku nicht verwendet wird, muss er von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen getrennt gelagert werden, die eine Verbindung zwischen den Polen herstellen könnten. Ein Kurzschließen der beiden Akkupole kann zu Verbrennungen oder Bränden führen. d) Bei unsachgemäßer Verwendung kann Flüssigkeit aus dem Akku austreten. Berührung vermeiden.Bei unbeabsichtigtem Kontakt sofort mit Wasser spülen. Bei Kontakt der Flüssigkeit mit den Augen zusätzlich einen Arzt aufsuchen. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen. Wartung a) Lassen Sie Ihre Elektrowerkzeuge durch einen qualifizierten Reparaturtechniker ausschließlich mit identischen Ersatzteilen warten. So lässt sich eine gleich bleibende Sicherheit des Elektrowerkzeugs gewährleisten. Für das Ladegerät Verwendungszweck Nur für das Laden von wiederaufladbaren Li- Ionen-Akkus des Typs 10,8V und max. 1,3 Ah geeignet. Andere Arten von Akkus können platzen und zu Verletzungen und Schäden führen. a) Das Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten körperlichen, sensorischen bzw. geistigen Fähigkeiten, mangelnder Erfahrung bzw. fehlendem Wissen verwendet werden, wenn diese nicht beaufsichtigt werden oder eine Einweisung erhalten haben b) Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. c) Nicht wiederaufladbare Batterien dürfen nicht aufgeladen werden! d) Während des Ladens müssen sich die Akkus in einem gut belüfteten Raum befinden! Restrisiken Selbst bei ordnungsgemäßer, beschriebener Anwendung des Elektrowerkzeugs können nicht alle Restrisikofaktoren ausgeschlossen werden. Folgende Gefahren können in Verbindung mit der Konstruktion und Bauweise des Elektrowerkzeugs auftreten: a) Die Verwendung des Elektrowerkzeugs über einen längeren Zeitraum oder die unsachgemäßer Verwendung oder nicht ordnungsgemäße Wartung des Geräts kann zu Gesundheitsschäden durch die Vibrationsemission führen. b) Beschädigte Zubehörteile, die plötzlich davongeschleudert werden, können zu Verletzungen und Sachschäden führen.13

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen eine Störung von aktiven oder passiven Körperhilfsmitteln verursachen. Zur Verringerung der Gefahr von schweren oder tödlichen Verletzungen empfehlen wir, dass Personen mit medizinischen Implantaten vor der Verwendung dieses Elektrowerkzeugs Rücksprache mit ihrem Arzt und dem Hersteller der medizinischen Implantate halten. Austausch des Netzkabels Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden. Austausch des Netzsteckers (nur Stecker des Ladegeräts in Großbritannien) Wenn der angespritzte 3-polige Stecker des Geräts beschädigt ist und ausgetauscht werden muss, ist es wichtig, dass der Stecker korrekt zerlegt und durch einen zugelassenen Stecker (mit Sicherung) des Typs BS1363/5A ausgetauscht wird, wobei die folgenden Anweisungen für die Verkabelung einzuhalten sind. Die Adern des Netzkabels weisen die folgende Farbcodierung auf:

• Braun spannungsführend Da die Farben der Adern im Netzkabel des Geräts von den Farbmarkierungen der Klemmen des Steckers abweichen können, gehen Sie wie folgt vor:

• Die blaue Ader muss an die Klemme angeschlossen werden, die mit dem Buchstaben N gekennzeichnet oder schwarz ist.

• Die braune Ader muss an die Klemme angeschlossen werden, die mit dem Buchstaben L gekennzeichnet oder rot ist.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Dieser Akku-Bohrschrauber ist für das Einschrauben und das Lösen von Schrauben sowie für das Bohren in Holz, Metall und Kunststoff vorgesehen. Technische Daten Modellnummer CDM1112S Ladegerät CDA1079S Eingang des Ladegeräts 100-240 V~ 50/60 Hz Max. 1 A Ausgang des Ladegeräts 12,6 V DC 2A Wiederaufladbarer Akku 10,8 V Li-Ionen, 1,3 Ah Akkuladezeit 45 Minuten Aufnahme Werkzeugeinsatzhalter 0,8 bis 10 mm Drehmomenteinstellungen 20 + Bohrmodus Leerlaufdrehzahl Stellung 1: Stellung 2: 0 bis 350/min 0 bis 1200/min Gewicht (mit Akku) 1,02 kg Schalldruckpegel L

65,17 dB(A), K=3 dB(A) Schallleistungspegel L

(Schrauben ohne Schlagbohrfunktion) 0,846 m/s

Vibrationsintensität Die in dieser Bedienungsanleitung angegebene Vibrationsintensität wurde mit einem standardisierten Test gemäß EN60745 gemessen. Anhand dieser Größe können Werkzeuge miteinander verglichen werden. Außerdem eignet sich diese Größe für eine erste Beurteilung der Vibrationsbelastung bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke.

• Bei Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder unzureichend gewartetem Zubehör kann sich die Vibrationsbelastung erheblich erhöhen.14

• Wenn das Werkzeug ausgeschaltet ist, oder wenn es eingeschaltet ist, jedoch nicht genutzt wird, kann sich die Vibrationsbelastung erheblich verringern. Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm, und organisieren Sie Ihren Arbeitsablauf. Beschreibung Die Buchstaben und Ziffern im nachstehenden Text verweisen auf die Abbildungen auf den Seiten 2 bis 4. Abb. A

4. Akku-Ladezustandsanzeige

6. LED-Anzeige Ladegerät

9. Drehrichtungsschalter

10. EIN/AUS-Schalter

11. Drehmoment-Einstellring

Lithium-Ionen-Technologie Bei den mit diesem Werkzeug gelieferten Akkus handelt es sich um Lithium-Ionen-Akkus. Einer der Vorteile von Lithium-Ionen- Akkus besteht darin, dass diese Akkus erst dann in ihrer Leistung nachlassen, wenn sie nahezu vollständig entladen sind. Sie können das Werkzeug solange betreiben, bis Sie feststellen, dass die Leistung des Schraubers abnimmt. Der Akku ist nun entladen und muss neu aufgeladen werden. Ein weiterer Vorteil ist, dass bei Lithium- Ionen-Akkus kein Memory-Effekt auftritt. Daher können diese Akkus jederzeit und unabhängig vom Ladezustand ohne Beeinträchtigung des Akkuzustands aufgeladen werden.

Vor der ersten Verwendung muss der Akku aufgeladen werden. Entnehmen des Akkus aus dem Werkzeug Abb. B

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Drücken Sie die Akku-Freigabetasten (3) an der linken und der rechten Seite des Akkus (2), und ziehen Sie den Akku aus dem Werkzeug, wie in Abb. B dargestellt. Einsetzen des Akkus in das Werkzeug Abb. B Überprüfen Sie, ob die Außenflächen des Akkus sauber und trocken sind, bevor Sie den Akku an das Ladegerät anschließen oder in das Werkzeug einsetzen.

• Halten Sie das Werkzeug (1) fest in einer Hand.

• Setzen Sie den Akku (2) in das Gerät ein, wie in Abb. B dargestellt.

• Drücken Sie den Akku soweit nach vorn, bis der Akku hörbar einrastet. Überprüfen des Akkuladezustands Abb. C Der beiliegende Akku wird teilweise aufgeladen geliefert.

• Um den Ladezustand des Akkus überprüfen zu können, müssen Sie den Akku in das Werkzeug einsetzen.

• Drücken Sie kurz den EIN/AUS-Schalter (10), um die Ladezustandsanzeige (4) zu aktivieren.

• Die Ladezustandsanzeige (4) besteht aus 3 Lampen, die den Ladezustand anzeigen. Je mehr Lampen leuchten, desto höher ist der Ladezustand des Akkus.

• Wenn die Lampen ROT leuchten, ist der Akku leer und muss umgehend geladen werden. Laden des Akkus (über das Ladegerät) Abb. D

• Entnehmen Sie den Akku (2) aus dem Werkzeug.

• Drehen Sie den Akku (2) mit der Unterseite nach oben, und schieben Sie den Akku in das Ladegerät (5), wie in Abb. D dargestellt.

• Drücken Sie den Akku vollständig in die Aufnahme.15

• Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose, und warten Sie einen Moment. Die LED-Anzeigen am Ladegerät (6) leuchten auf und zeigen den Ladezustand an. LED-Anzeige (6) Abb. D Das Ladegerät verfügt über 1 LED-Anzeige (6), die den Ladevorgang anzeigt: LED-Farbe LED-Status Status Ladegerät Aus Aus Keine Stromversorgung oder kein Akku eingesetzt Grün Blinkt Akku wird geladen Grün Ein Laden des Akkus abgeschlossen, Akku vollständig aufgeladen Rot Blinkt Akku wurde nicht korrekt in das Ladegerät eingesetzt, oder Akku ist defekt und muss ersetzt werden Rot Ein Akku zu warm, Ladevorgang unterbrochen. Der Ladevorgang startet automatisch, nachdem sich der Akku abgekühlt hat.

• Das vollständige Laden des 1,3 Ah-Akkus kann bis zu 45 Minuten dauern.

• Ziehen Sie nach dem vollständigen Laden des Akkus den Stecker des Ladegeräts aus der Netzsteckdose, und entnehmen Sie den Akku aus dem Ladegerät.

• Der Akku kann aufbewahrt oder direkt in das Gerät eingesetzt werden. Lithium-Ionen-Zellen können lange Zeit gelagert werden, ohne dass der Ladezustand merklich nachlässt. Wenn das Werkzeug für einen längeren Zeitraum nicht verwendet wird, sollte das Werkzeug möglichst mit einem voll aufgeladenen Akku aufbewahrt werden. Einsetzen und Entnehmen von Bohr- und Schraubendrehereinsätzen Abb. E Entnehmen Sie immer erst den Akku, bevor Sie Zubehör am Werkzeug anbringen. Das Bohrfutter (7) eignet sich für Bohr- und Schraubendrehereinsätze mit rundem oder Sechskantschaft.

• Halten Sie das Werkzeug fest in einer Hand.

• Öffnen Sie das Bohrfutter (7) durch Drehen des Bohrfutters mit der anderen Hand im Uhrzeigersinn, bis es weit genug geöffnet ist, um den Einsatz aufzunehmen.

• Setzen Sie den Schaft des Bohrer- bzw. des Schraubendrehereinsatzes in das Bohrfutter ein.

• Ziehen Sie das Bohrfutter durch kräftiges Drehen des Bohrfutters (7) gegen den Uhrzeigersinn fest.

• Überprüfen Sie, ob der Einsatz mittig im Bohrfutter sitzt, indem Sie kurz den EIN/AUS- Schalter betätigen. Einstellen des Getriebegangs Abb. F Wechseln Sie den Getriebegang niemals bei laufendem Werkzeug. Dies kann zu Beschädigungen am Werkzeug führen. Stellen Sie den Schalter niemals zwischen die beiden Stellungen. Dies führt zu Beschädigungen am Gerät. Das Gerät verfügt über 2 Bohrgeschwindigkeiten, die sich durch Verschieben des Gangwahlschalters (8) nach vorne oder hinten einstellen lassen. Die Zahl auf dem Gangwahlschalter (8) zeigt, welche Stellung ausgewählt wurde.

• Stellung 1: Für langsames Bohren, Bohreinsätze mit großem Durchmesser oder Eindrehen von Schrauben. Das Werkzeug gibt ein hohes Drehmoment bei geringer Drehzahl ab.

• Stellung 2: Für schnelles Bohren oder Bohreinsätze mit kleinem Durchmesser Einstellen der Drehrichtung Abb. G

• Zum Eindrehen von Schrauben oder zum Bohren bringen Sie den Drehrichtungsschalter (9) in die Stellung .

• Zum Lösen von Schrauben bringen Sie den Drehrichtungsschalter (9) in die Stellung .16

Ein- und Ausschalten des Werkzeugs Abb. G Das Werkzeug wird mit dem EIN/AUS-Schalter (10) ein- bzw. ausgeschaltet. Mit diesem Schalter wird außerdem die Drehzahl abgeglichen.

• Das Werkzeug wird durch Drücken des EIN/ AUS-Schalters (10) eingeschaltet. Je weiter der Schalter gedrückt wird, umso höher ist die Drehzahl.

• Bei Loslassen des EIN/AUS-Schalters (10) hält das Werkzeug an.

• Wenn Sie den EIN/AUS-Schalter verriegeln möchten, bringen Sie den Drehrichtungsschalter (9) in die Mittelstellung. Wenn sich der Drehrichtungsschalter in dieser Stellung befindet, lässt sich der EIN/AUS- Schalter nicht betätigen. Legen Sie das Werkzeug erst ab, nachdem es vollständig zum Stillstand gekommen ist. Legen Sie das Gerät nur auf einen sauberen Untergrund ab, damit kein Staub und kein Schmutz in den Mechanismus gelangt. Einstellen des Drehmoments Abb. G Das Werkzeug verfügt über 20 verschiedene Drehmomenteinstellungen und einen speziellen Bohrmodus. Anhand dieser Einstellungen kann das auf das Bohrfutter übertragene Drehmoment ausgewählt werden. Durch Drehen des Drehmoment-Einstellrings (11) können Schrauben auf eine vorgegebene Tiefe eingedreht werden. Dies ist für sich mehrfach wiederholende Arbeiten hilfreich. Je höher die eingestellte Zahl ist, desto höher ist das aufgebrachte Drehmoment.

• Stellen Sie für kleine Schrauben oder weiche Werkstoffe eine niedrige Zahl ein.

• Für große Schrauben, harte Werkstoffe und zum Lösen von Schrauben stellen Sie eine hohe Zahl ein.

• Stellen Sie zum Eindrehen der Schrauben eine möglichst niedrige Zahl ein. Wenn die Rutschkupplung anspricht, bevor die Schraube vollständig eingedreht ist, stellen Sie eine höhere Zahl ein.

• Wenn Sie Bohrarbeiten ausführen möchten, drehen Sie den Drehmoment-Einstellring (11) vollständig gegen den Uhrzeigersinn auf die Bohr-Einstellung ( ). Achten Sie darauf, dass der Dreh- richtungs schalter (9) beim Bohren immer auf eingestellt ist. Das Werkzeug ist mit einem elektronischen Überlastschutz ausgestattet. Bei Überlastung des Werkzeugs schaltet sich das Werkzeug automatisch aus. Warten Sie in diesem Fall einige Sekunden, bis sich der Überlastschutz automatisch zurücksetzt. Arbeitsleuchte (12) Abb. A Das Werkzeug ist mit einer Arbeitsleuchte zum Ausleuchten des Arbeitsbereichs ausgestattet.

• Diese Leuchte schaltet sich automatisch ein, wenn der EIN/AUS-Schalter gedrückt wird.

• Wenn der EIN/AUS-Schalter wieder losgelassen wird, schaltet sich die Leuchte automatisch aus. Gürtelhaken (13) Abb. A Das Werkzeug ist mit einem Gürtelhaken ausgestattet. An diesem Haken kann das Werkzeug während der Arbeiten in den Hosengürtel eingehängt werden. Stellen Sie zuvor den Richtungsschalter (9) immer in die Mittelstellung, um ein versehentliches Einschalten des Werkzeugs zu verhindern.

• Bei Lieferung ist der Gürtelhaken (13) links am Werkzeug befestigt.

• Der Haken kann problemlos abgebaut werden. Schrauben Sie dazu einfach die Schraube am Haken heraus, und nehmen Sie den Haken ab.

• Sie können den Gürtelhaken auch rechts am Werkzeug befestigen. Tipps für die Benutzung Eindrehen von Schrauben in Holz, Metall und in andere Werkstoffe:

• Stellen Sie vor dem Ansetzen des Werkzeugs sicher, dass der Bohr- bzw. der Schraubendrehereinsatz ordnungsgemäß17

eingesetzt ist und mittig im Bohrfutter sitzt.

• Schraubendrehereinsätze sind in verschiedenen Größen und Maßen erhältlich. Probieren Sie im Zweifelsfall immer aus, ob der Einsatz ohne Spiel in den Schraubenkopf passt, bevor Sie Schrauben ein- oder herausschrauben.

• Stellen Sie sicher, dass sich das Werkzeug beim Ansetzen an die Schraube noch nicht dreht. Ein sich bereits drehender Einsatz könnte abrutschen. Dadurch kann das Werkstück beschädigt werden. Bohren in Holz, Metall und andere Werkstoffe:

• Stellen Sie bei Bohreinsätzen mit kleinem Durchmesser eine hohe Drehzahl ein. Stellen Sie bei Bohreinsätzen mit großem Durchmesser eine niedrige Drehzahl ein.

• Stellen Sie bei harten Werkstoffen eine niedrige Drehzahl und bei weichen Werkstoffen eine hohe Drehzahl ein.

• Fixieren Sie das Werkstück sachgemäß, am besten durch Einspannen.

• Ziehen Sie beim Bohren den Bohrer gelegent- lich aus dem Bohrloch, damit Späne und Bohrmehl aus dem Bohrloch entfernt werden. Bohren in Metall:

• Verwenden Sie einen Bohreinsatz für Metall (HSS). Optimale Ergebnisse erzielen Sie, wenn Sie den Bohreinsatz mit Öl kühlen.

• Metallbohrer (HSS) können auch für das Bohren in Kunststoff verwendet werden.

Schalten Sie das Werkzeug immer aus, und entnehmen Sie den Akku aus dem Gerät, bevor Sie Reinigungs- oder Wartungsarbeiten am Werkzeug vornehmen. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. GARANTIE Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen. UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EG über Elektro- und Elektronik- Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern.18
