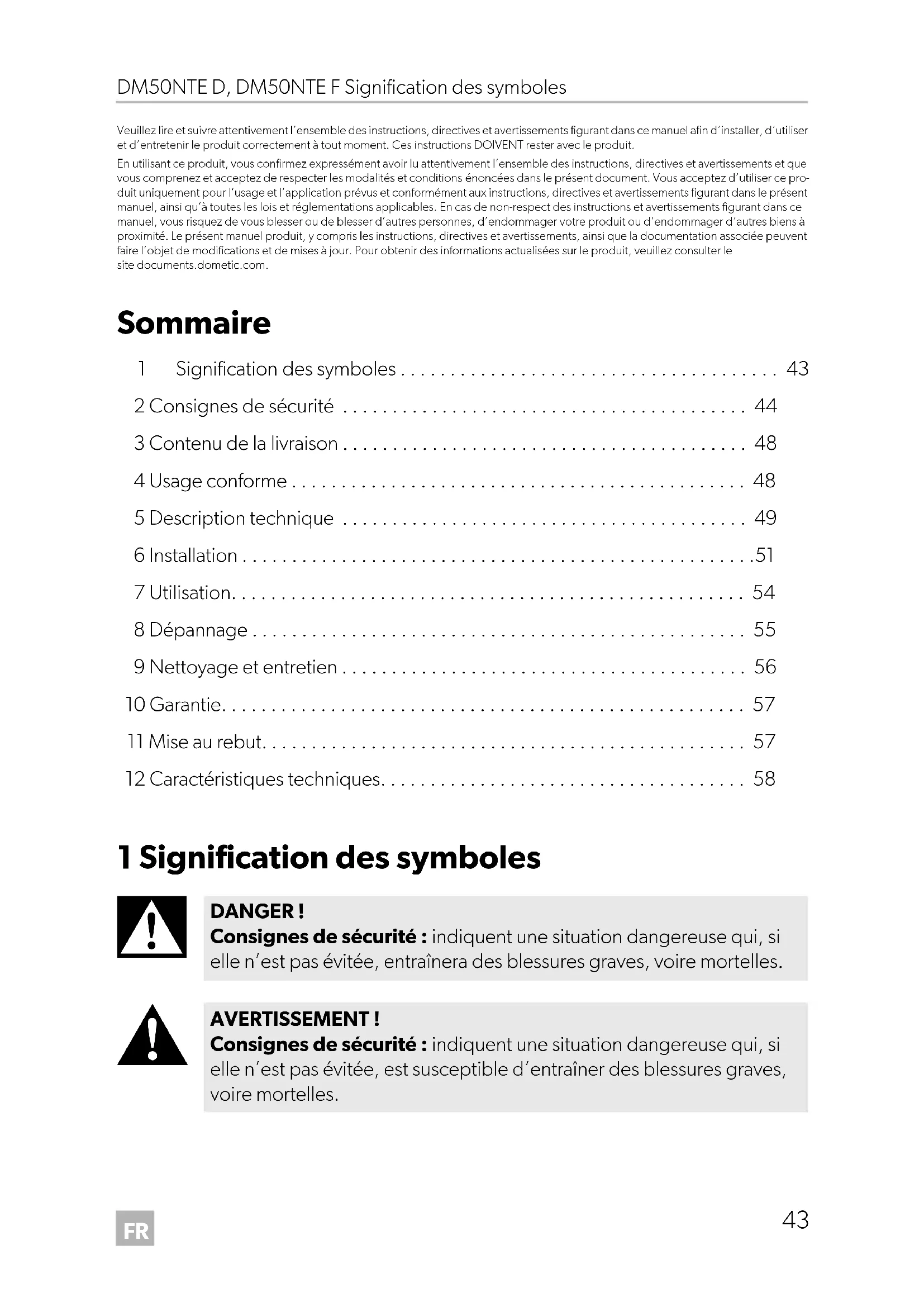

MODE D'EMPLOI DM50NTE F DOMETIC

• Veuillez lire et suivre attentivement l’ensemble des instructions, directives et avertissements figurant dans ce manuel afin d’installer, d’utiliser et d’entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit. En utilisant ce produit, vous confirmez expressément avoir lu attentivement l’ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d’utiliser ce pro- duit uniquement pour l’usage et l’application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu’à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d’autres personnes, d’endommager votre produit ou d’endommager d’autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l’objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com. Sommaire 1 Signification des symboles p. 43
• 2 Consignes de sécurité p. 44
• 3 Contenu de la livraison p. 48
• 4 Usage conforme p. 48
• 5 Description technique p. 49
• 6 Installation p. 51
• 7 Utilisation p. 54
• 8 Dépannage p. 55
• 9 Nettoyage et entretien p. 56
• 10 Garantie p. 57
• 11 Mise au rebut p. 57
• 12 Caractéristiques techniques 1 Signification des symboles p. 58

DANGER ! Consignes de sécurité : indiquent une situation dangereuse qui, si elle n’est pas évitée, entraînera des blessures graves, voire mortelles. AVERTISSEMENT ! Consignes de sécurité : indiquent une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures graves, voire mortelles.FR Consignes de sécurité DM50NTE D, DM50NTE F

2 Consignes de sécurité

2.1 Sécurité générale

DANGER ! Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles. Risque d’électrocution

• Ne touchez pas les câbles dénudés à mains nues.

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’électrocution

• N’utilisez pas le minibar si celui-ci ou l’un de ses composants est visi- blement endommagé.

• Si le câble de raccordement du minibar est endommagé, il doit être remplacé par le fabricant, un agent de service ou une personne de qualification similaire, afin d’éviter tout danger.

• Seul un opérateur qualifié est habilité à effectuer des réparations sur le minibar. Une réparation incorrecte peut entraîner de graves dangers.

• Branchez l’appareil sur des prises permettant un raccordement appro- prié, en particulier lorsque l’appareil doit être relié à la terre. ATTENTION ! Consignes de sécurité : indiquent une situation dangereuse qui, si elle n’est pas évitée, est susceptible d’entraîner des blessures légères ou de gravité modérée. AVIS ! indiquent une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels. REMARQUE Informations complémentaires sur l’utilisation de ce produit.FR DM50NTE D, DM50NTE F Consignes de sécurité

• Le fluide frigorigène du circuit frigorifique s’enflamme facilement. En cas de fuite, des gaz combustibles peuvent s’accumuler si l’appareil se trouve dans une petite pièce. En cas d’endommagement du circuit frigorifique : – Tenez le minibar à l’écart de toute flamme nue ou source d’ignition potentielle. – Aérez bien la pièce. – Éteignez le minibar.

• Le circuit frigorifique contient une faible quantité de liquide de réfrigé- rant écologique, mais inflammable. Il n’affecte pas la couche d’ozone et ne contribue pas à l’effet de serre. Une fuite de liquide réfrigérant peut prendre feu.

• N’utilisez pas le minibar et ne le stockez pas dans des espaces confi- nés avec une aération faible ou inexistante.

• Veillez à ce que les orifices de ventilation situés sur le châssis du mini- bar ou dans la structure intégrée ne soient pas obstrués.

• N’utilisez pas d’appareils mécaniques ou d’autres moyens pour accé- lérer le processus de décongélation, outre ceux recommandés par le fabricant.

• N’ouvrez ou n’endommagez en aucun cas le circuit frigorifique.

• N’utilisez aucun appareil électrique à l’intérieur du minibar, sauf s’ils sont recommandés par le fabricant pour cet usage. Risque d’explosion

• Ne stockez aucune substance explosive, telle que des aérosols conte- nant des propulsifs dans le minibar. Risque pour la santé

• Ce minibar peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances, s’ils sont sous surveillance ou ont reçu des instructions sur l’utilisation du mini- bar en toute sécurité et comprennent les risques impliqués.

• Les enfants doivent être surveillés pour garantir qu’ils ne jouent pas avec le minibar.

• Le nettoyage et l’entretien ne doivent pas être effectués par des enfants sans surveillance.

• Les enfants âgés de 3 à 8 ans peuvent remplir et vider le minibar.FR Consignes de sécurité DM50NTE D, DM50NTE F

ATTENTION ! Le non-respect de ces mises en garde peut entraî- ner des blessures légères ou de gravité modérée. Risque d’écrasement

• Ne touchez pas la charnière. Risque pour la santé

• Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être fixé conformément aux instructions d’installation.

• Vérifiez que la tension indiquée sur la plaque signalétique correspond à l’alimentation électrique dont vous disposez.

• Ne placez pas le minibar à proximité de flammes nues ou d’autres sources de chaleur (bougies allumées, radiateurs, lumière directe du soleil, fours à gaz, etc.).

• L’isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d’élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recy- clage approprié.

• Veillez à ce que l’évacuation de la condensation soit toujours propre.

• Portez uniquement le minibar en position verticale.

• N’immergez jamais le minibar dans l’eau.

• Tenez le minibar et les câbles à l’abri de la chaleur et de l’humidité.

2.2 Installation sécurisée du minibar

AVERTISSEMENT ! Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles. Risque d’électrocution

• L’installation et le retrait du minibar doivent uniquement être réalisés par un technicien qualifié.

• Veillez à ne pas coincer ni endommager le cordon d’alimentation lors de la mise en place du minibar.

• Ne placez pas de multiprises portables ou de blocs d’alimentation portables à l’arrière de l’appareil.FR DM50NTE D, DM50NTE F Consignes de sécurité

• Veillez à ne pas installer de composants électroniques et de sources lumineuses susceptibles de générer des étincelles ou des arcs élec- triques lors du fonctionnement normal ou anormal (ex. : relais, comp- teurs) dans la cavité d’installation du minibar.

• Après l’installation, il doit être possible de débrancher le minibar du secteur. Pour ce faire, la prise de courant doit être accessible ou un interrupteur doit être ajouté dans le câblage fixe, conformément aux règles de câblage.

2.3 Consignes de sécurité relatives au fonctionnement du

ATTENTION ! Le non-respect de ces mises en garde peut entraî- ner des blessures légères ou de gravité modérée. Risque d’électrocution

• Avant de mettre le minibar en service, assurez-vous que le câble et la prise d’alimentation électrique sont secs. Risque pour la santé

• Assurez-vous de stocker uniquement des objets pouvant être refroidis à la température sélectionnée dans le minibar.

• Les produits alimentaires doivent être conservés dans leurs embal- lages originaux ou dans des récipients appropriés.

• Une ouverture prolongée de la porte peut entraîner une augmenta- tion significative de la température dans les compartiments du mini- bar.

• Nettoyez régulièrement les surfaces qui entrent en contact avec les ali- ments, ainsi que les systèmes de drainage accessibles.

• Si le minibar reste vide pendant une période prolongée : – Éteignez le minibar. – Dégivrez le minibar. – Nettoyez et séchez le minibar. – Laissez la porte ouverte pour éviter que des moisissures ne se for- ment à l’intérieur du minibar.

• Assurez-vous que les denrées alimentaires n’entrent pas en contact avec les parois du compartiment de réfrigération.FR Contenu de la livraison DM50NTE D, DM50NTE F

3 Contenu de la livraison Les principales solutions suivantes sont disponibles :

• Minibar DM50NTE D avec panneau de porte, sans verrou

• Minibar DM50NTE D avec panneau de porte et verrou

• Minibar DM50NTE F sans panneau de porte ni verrou

• Minibar DM50NTE F sans panneau de porte, avec verrou 4Usage conforme L’appareil de réfrigération (également appelé minibar) est destiné à refroidir et à stocker les boissons et les aliments dans des conteneurs fermés. Le minibar est conçu pour être utilisé dans des bateaux de croisière ou pour des applications domestiques ou similaires, telles que :

• Dans les réfectoires des magasins, bureaux et autres environnements profession- nels

• Dans les maisons d’hôtes

• Dans les hôtels, motels et autres environnements de type résidentiel Quantité Description 1 Minibar avec tiroir 1 Câble de raccordement 230 Vw 4 Vis ø 4 x 45 mm (montage) 4 Connecteur (montage) 1 Poignée (DM50NTE D uniquement) 2 Connecteur (montage de la poignée) (DM50NTE D uniquement) 1 Filtre d’entrée 6 Vis ø 3 x 12 mm (montage du filtre) 2 Connecteur (panneau en bois) (DM50NTE F version bois unique- ment) 1 Décor avec verrou (panneau en bois) (DM50NTE F version bois avec ver- rou uniquement) 2 Clé (Version avec verrou uniquement) 1 Instructions de montage et d’utilisationFR DM50NTE D, DM50NTE F Description technique

• Les gîtes et environnements similaires

• La restauration et les applications similaires non liées à la vente au détail Le minibar n’est pas adapté à une installation dans les caravanes ou mobile-homes. Le minibar est adapté à une installation dans un meuble ou une cavité murale dédiée. Consultez les instructions d’installation. Le minibar n’est pas adapté à ce qui suit

• Le stockage de substances corrosives, caustiques ou contenant des solvants

• Stockage d’aliments frais et de médicaments

• Congélation d’aliments Ce produit convient uniquement à l’usage et à l’application prévus, conformément au présent manuel d’instructions. Ce manuel fournit les informations nécessaires à l’installation et/ou à l’utilisation cor- recte du produit. Une installation, une utilisation ou un entretien inappropriés entraî- nera des performances insatisfaisantes et une éventuelle défaillance. Le fabricant décline toute responsabilité en cas de blessure ou de dommage résultant :

• d’un montage ou d’un raccordement incorrect, y compris d’une surtension

• d’un entretien inadapté ou de l’utilisation de pièces de rechange autres que les pièces de rechange d’origine fournies par le fabricant

• de modifications apportées au produit sans autorisation explicite du fabricant

• d’usages différents de ceux décrits dans ce manuel. Dometic se réserve le droit de modifier l’apparence et les spécifications produit. 5 Description technique Le minibar comporte un tiroir principal pour bouteilles et canettes, ainsi qu’un petit tiroir pour des bouteilles miniatures et des snacks. Le tiroir principal peut accueillir 33 bouteilles d’une hauteur maximale de 28 cm. DM50NTE D : Le modèle est équipé en usine d’un panneau de porte et d’une poignée. DM50NTE F : Le modèle est livré sans panneau de porte et préparé pour s’adapter au décor de porte de l’hôtel.FR Description technique DM50NTE D, DM50NTE F

Panneau avant Panneau arrière Panneau de commande (à l’intérieur de l’appareil) Tiroir principal N° dans la fig. 1, page 3 Description 1 Verrou (en option) 2 Poignée (DM50NTE D uniquement) 3 Panneau de porte (DM 50NTE D uniquement) N° dans la fig. 2, page 3 Description 1 Bloc d’alimentation 2 Prise 12 Vg 3 Égouttoir 4 Tube de chauffe N° dans la fig. 3, page 4 Description 1Lampe 2 LED erreur 3 LED d’alimentation 4 Bouton de réglage N° dans la fig. 4, page 4 Description 1 Diviseur large 2 SéparateurFR DM50NTE D, DM50NTE F Installation

6.1 Emplacement de montage

Respectez les instructions suivantes lors de l’installation du minibar :

• Sélectionnez la variante d’installation appropriée (fig. 6, page 6).

• Respectez les dimensions du logement d’installation requis (l x P x H) : – DM50NTE D : 570 x 539 x 438 mm – DM50NTE F : 570 x (511 + d*) x 438 mm *d : épaisseur du décor de porte de l’hôtel

• Observez une distance minimum de 15 mm entre la paroi arrière du minibar et la paroi du meuble.

• Réalisez des ouvertures de ventilation pour assurer un flux d’air approprié (fig. 6, page 6).

• Assurez-vous que l’air qui circule dans le conduit d’entrée d’air n’est pas chauffé (p. ex. : par des radiateurs, la lumière directe du soleil, des fours à gaz, etc.). 3 Petit diviseur4 Doigt pour bouteillesN° dans lafig. 5, page 5Description1 Diviseur rotatif2 Range-bouteilles pour miniatures ATTENTION ! Risque pour la santé Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être fixé conformément aux instructions. N° dans lafig. 4, page 4DescriptionFR Installation DM50NTE D, DM50NTE F

6.2 Expulsion de l’ouverture d’aération

Voir fig. 7, page 7, fig. 8, page 7 ➤ Réalisez une ouverture de ventilation de 75 x 550 mm en bas du meuble dans lequel le minibar doit être installé. Vérifiez que la cote depuis l’avant de la porte du minibar est de 511 mm, en excluant tout élément de décor.

6.3 Montage du minibar dans un meuble

1. Fixez le minibar à l’aide des quatre vis ø 4 x 45 mm (fig. 9 1, page 7).

2. Insérez les quatre connecteurs (fig. 9 2, page 7) dans l’alésage.

6.4 Raccordement électrique du minibar

➤ Branchez le câble de raccordement 230 V à la prise CA et raccordez-le à l’ali- mentation secteur 230 VCA. ✔ La LED d’alimentation et la lampe intérieure s’allument. ✔ L’intérieur du minibar commence à être réfrigéré.

6.5 Montage du décor de la porte de l’hôtel (DM50NTE F

uniquement) Le décor de porte de l’hôtel doit satisfaire aux exigences suivantes :

• Épaisseur maximale : 18 mm (version avec verrou uniquement) ➤ Fixez le décor avec quatre vis. N° dans la fig. 9, page 7 Description 1 Vis ø 4 x 45 mm 2 ConnecteurFR DM50NTE D, DM50NTE F Installation

6.6 Montage du verrou (version avec verrou uniquement)

1. Percez un trou de 35 mm de diamètre dans le décor.

2. Montez le verrou avec le décor pour verrou.

6.7 Montage du verrou (version sans verrou uniquement)

Démontage du tiroir (fig. 0, page 8)

1. Ouvrez complètement le tiroir (A).

2. Appuyez sur le verrou du rail (A1).

3. Tirez le tiroir pour le sortir de l’armoire (B).

Uniquement pour le DM50NTE D :

1. Retirez les deux connecteurs (C1) des vis (C2) de la poignée de la porte (C3).

2. Dévissez les deux vis (C2) de la poignée de la porte.

3. Retirez la poignée de la porte (C3).

4. Retirez le joint d’étanchéité.

5. Retirez le cache du verrou.

Perçage des trous (fig. a, page 8)

1. Percez un trou (A1) d’un diamètre de 23,6 mm dans le décor (DM 50NTE D uni-

quement) et dans la porte.

2. Dévissez les douze vis (B1) du cadre du décor (B2) (uniquement DM50NTE D).

3. Retirez le cadre du décor (uniquement DM50NTE D).

Montage du verrou (fig. b, page 9)

1. Mettez le nouveau cache de verrou (A1) en place.

2. Placez le décor (B1) dans le cadre du décor.

3. Vissez (B2) le cadre du décor (B3) sur la porte.

4. Montez le verrou de la porte (C1).

5. Montez la butée du verrou (D1) dans l’armoire.

Montage du tiroir (fig. c, page 9)

1. Insérez le joint (1) sur le cadre du décor (2).

2. Vissez la poignée de la porte (4) sur la porte.FR

3. Insérez les connecteurs (3) sur les vis de la poignée de la porte (4).

4. Introduisez le tiroir dans l’armoire.

7.1 Avant la première utilisation

Avant la première utilisation, nettoyez l’intérieur et l’extérieur du minibar avec un chiffon humide pour des raisons d’hygiène (voir également chapitre « Nettoyage et entretien », page 56).

7.2 Économie d’énergie

• Ouvrez uniquement le minibar lorsque c’est nécessaire et le moins longtemps possible.

• Évitez une température intérieure inutilement basse.

• Pour une consommation d’énergie optimale, positionnez les clayettes et les tiroirs conformément à leur position à la livraison.

• Vérifiez régulièrement que le joint de la porte est correctement positionné.

• Nettoyez régulièrement le condenseur pour enlever la poussière et les salissures.

7.3 Utilisation du minibar

Le minibar commence à refroidir dès qu’il est raccordé à une alimentation. En fonc- tionnement normal, la LED d’alimentation est allumée. En cas d’erreur, la LED d’erreur clignote (voir chapitre « Dépannage », page 55).

7.4 Réglage de la température

Pour éviter de gâcher des aliments, notez les éléments suivants :

• Évitez autant que possible les variations de température. Ouvrez uniquement le minibar lorsque c’est nécessaire et le moins longtemps possible. Entreposez les denrées alimentaires de sorte que l’air puisse circuler librement entre eux.

• Le minibar est équipé d’une fonction de régulation automatique de la tempéra- ture. Sélectionnez la moyenne des valeurs de température possibles.

• Ajustez la température en fonction de la quantité et de la nature des denrées ali- mentaires.FR DM50NTE D, DM50NTE F Dépannage

Par défaut, le minibar est réglé sur une température de refroidissement de 7 °C à une température ambiante de 25 °C. La température de refroidissement peut être réglée sur l’une des trois valeurs sui- vantes à l’aide du bouton de réglage : 5 °C, 12 °C et 7 °C. La température de refroidissement est réglée via la séquence suivante : 5 °C … 12°C… 7°C… 5°C etc.

1. Maintenez le bouton de réglage (fig. 3 4, page 4) enfoncé pendant au moins

5 s, jusqu’à ce que la lampe intérieure (fig. 3 1, page 4) commence à clignoter.

2. Appuyez de nouveau sur le bouton de réglage jusqu’à ce que la valeur de tem-

pérature de refroidissement souhaitée soit sélectionnée. ✔ La lampe intérieure clignote. Le nombre de clignotements indique la tempéra- ture définie. Le signal clignotant est répété à trois intervalles : – La lampe clignote cinq fois : 5 °C – La lampe clignote une fois : 12 °C – La lampe clignote trois fois : 7 °C 8Dépannage Panne Cause possible Solution proposée Le minibar ne fonc- tionne pas. La LED d’alimentation n’est pas allumée. La prise de tension alter- native n’est pas sous tension. ➤ Essayez une autre prise. L’adaptateur secteur est défectueux. ➤ Contactez un agent de service agréé. Le minibar ne refroidit pas. Le connecteur est branché, la LED d’ali- mentation est allumée. L’élément réfrigérant est défectueux. ➤ Contactez un agent de service agréé. La LED d’erreur clignote une fois par seconde. La sonde de tempéra- ture est défectueuse. ➤ Contactez un agent de service agréé. Le minibar ne refroidit pas suffisamment. La LED d’alimentation est allumée, la LED d’erreur n’est pas allu- mée. L’élément réfrigérant est défectueux. ➤ Contactez un agent de service agréé. Aération insuffisante ➤ Contrôlez l’aération. ➤ Nettoyez le filtre situé en dessous de l’appareil.FR Nettoyage et entretien DM50NTE D, DM50NTE F

9 Nettoyage et entretien

➤ Nettoyez le minibar régulièrement et dès qu’il est sale, avec un chiffon humide. ➤ Essuyez le minibar avec un chiffon après l’avoir nettoyé. ➤ Vérifiez régulièrement l’évacuation de la condensation. Nettoyez l’évacuation de la condensation si nécessaire. Si elle est obstruée, la condensation s’accumule en bas du minibar. ➤ Assurez-vous que les ouvertures d’aération et de ventilation du minibar ne sont pas obstruées par de la saleté ou de la poussière pour que la chaleur générée par le fonctionnement puisse s’évacuer et éviter d’endommager l’appareil.

AVERTISSEMENT ! Risque d’électrocution Débranchez toujours le minibar du secteur avant de le nettoyer et de l’entretenir. AVIS ! Risque d’endommagement

• N’utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager le minibar.

• Ne nettoyez jamais le minibar à l’eau courante et ne le plongez pas non plus dans l’eau.

• N’utilisez jamais d’outils durs ou tranchants pour enlever les couches de glace ou pour détacher des objets givrés dans le minibar.

• N’utilisez aucun moyen mécanique ou autre pour accélérer la procé- dure de dégivrage.

• Veillez à ce qu’aucune condensation ne s’accumule au niveau des joints, afin d’éviter d’endommager les composants électroniques. AVIS ! Risque d’endommagement La source d’éclairage doit uniquement être remplacée par le fabricant, un agent de service ou toute autre personne de qualification similaire afin d’éviter tout danger.FR DM50NTE D, DM50NTE F Garantie

10 Garantie La période de garantie légale s’applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir dometic.com/dealer). Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :

• une copie de la facture avec la date d’achat

• un motif de réclamation ou une description du dysfonctionnement Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie. 11 Mise au rebut Recyclage des emballages

Recyclage des produits contenant des piles non remplaçables, des batte- ries ou des sources lumineuses rechargeables ➤ Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet. AVERTISSEMENT ! Risque d’incendie

• Le fluide frigorigène est hautement inflammable. N’ouvrez ou n’endommagez en aucun cas le circuit frigorifique.

• L’isolation de l’appareil comporte un gaz isolant (voir la plaque signalétique). N’endommagez pas l’isolation. ➤ Si le produit contient des piles non remplaçables, des batteries ou des sources lumineuses rechargeables, vous n’avez pas besoin de les retirer avant de les mettre au rebut. ➤ Si vous souhaitez mettre le produit au rebut, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin d’être informé des régle-mentations liées au traitement des déchets.➤ Le produit peut être mis au rebut gratuitement.FR Caractéristiques techniques DM50NTE D, DM50NTE F

12 Caractéristiques techniques Pour consulter la déclaration de conformité UE actuelle liée à votre appareil, repor- tez-vous à la page produit correspondante sur dometic.com ou contactez directe- ment le fabricant (voir dometic.com/dealer). Pour plus d’informations sur le produit, scannez le code QR figurant sur l’étiquette énergétique (voir figures) ou rendez-vous sur eprel.ec.europa.eu. L’unité de refroidissement est hermétiquement fermée.

Tension 100 – 240 Vw, 50 – 60 Hz Puissance de refroidissement max. 21 °C en dessous de la température ambiante (réglable en trois étapes : 5 °C, 7 °C, 12 °C) Catégorie 2 (cave) Volume total 50 l Classe d’efficacité énergétique G Classe climatique N Fluide frigorigène R600a Quantité de fluide frigorigène 28 g Dimensions du tiroir principal l x P x H 430 x 330 x 302 mm Dimensions du petit tiroir l x P x H 159 x 285 x 88 mm Dimensions l x P x H (Voir également fig. 7, page 7) 550 x 524 x 418 mm 550 x 496 x 418 mm Charge de stockage interne maximale 31 kg Poids 23,5 kg 23,0 kg Contrôle/certificationES DM50NTE D, DM50NTE F Explicación de los símbolos
