MANUALE UTENTE DM50NTE F DOMETIC

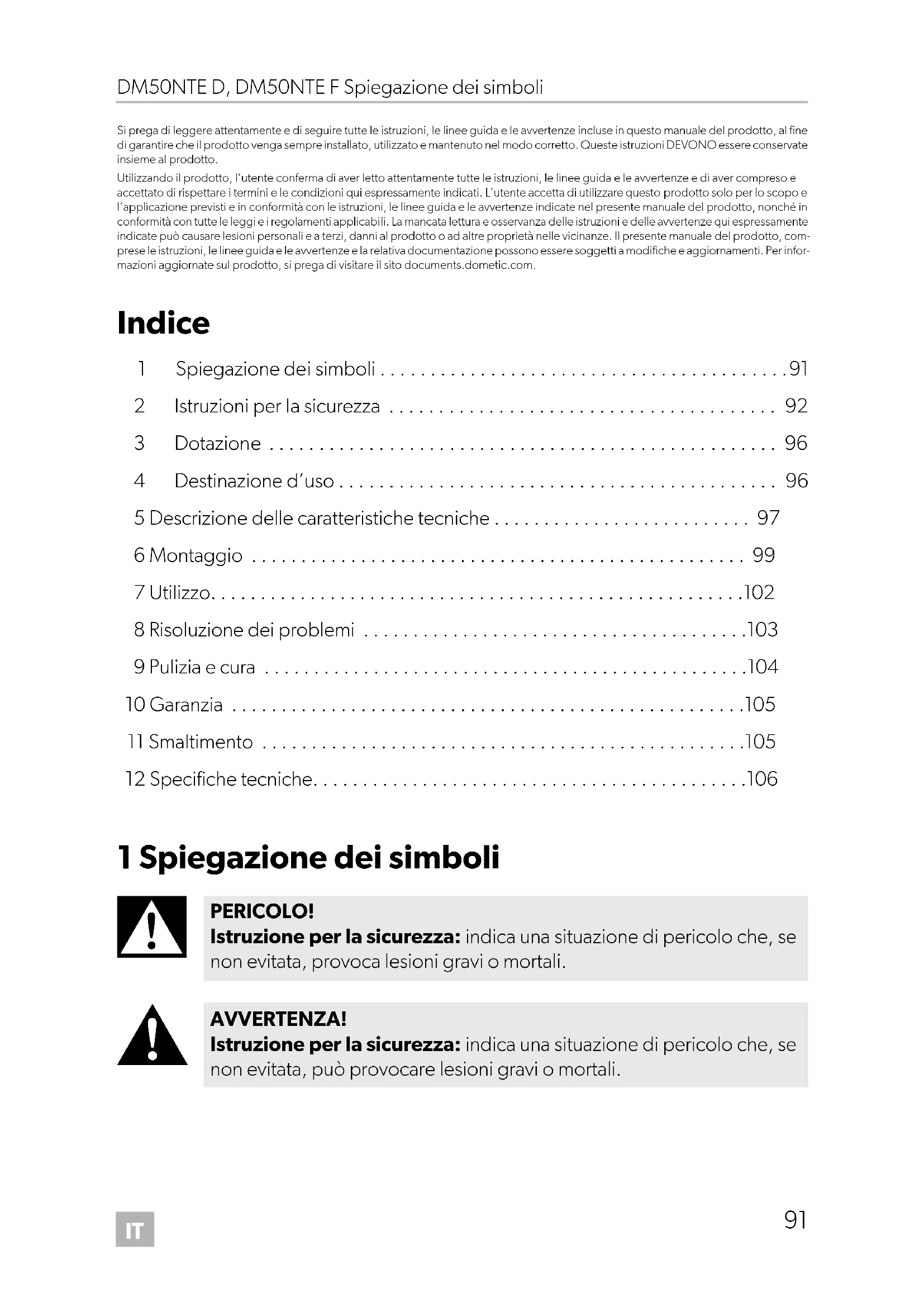

• Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni DEVONO essere conservate insieme al prodotto. Utilizzando il prodotto, l’utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L’utente accetta di utilizzare questo prodotto solo per lo scopo e l’applicazione previsti e in conformità con le istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità con tutte le leggi e i regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, com- prese le istruzioni, le linee guida e le avvertenze e la relativa documentazione possono essere soggetti a modifiche e aggiornamenti. Per infor- mazioni aggiornate sul prodotto, si prega di visitare il sito documents.dometic.com. Indice 1 Spiegazione dei simboli p. 91
• 2 Istruzioni per la sicurezza p. 92
• 3 Dotazione p. 96
• 4 Destinazione d’uso p. 96
• 5 Descrizione delle caratteristiche tecniche p. 97
• 6 Montaggio p. 99
• 7 Utilizzo p. 102
• 8 Risoluzione dei problemi p. 103
• 9 Pulizia e cura p. 104
• 10 Garanzia p. 105
• 11 Smaltimento p. 105
• 12 Specifiche tecniche 1 Spiegazione dei simboli p. 106

PERICOLO! Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, provoca lesioni gravi o mortali. AVVERTENZA! Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni gravi o mortali.IT Istruzioni per la sicurezza DM50NTE D, DM50NTE F

2 Istruzioni per la sicurezza

2.1 Sicurezza generale

PERICOLO! La mancata osservanza di queste avvertenze può causare la morte o lesioni gravi. Pericolo di scosse elettriche

• Non toccare mai i cavi esposti a mani nude.

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi. Pericolo di scosse elettriche

• Non utilizzare il minibar se il minibar o uno qualsiasi dei suoi compo- nenti sono visibilmente danneggiati.

• Per evitare possibili pericoli legati alla sicurezza, se il cavo di collega- mento del minibar è danneggiato deve essere sostituito dal produt- tore, dal servizio di assistenza oppure da personale ugualmente qualificato

• Questo minibar può essere riparato solo da personale qualificato. Le riparazioni effettuate in modo scorretto possono causare gravi peri- coli.

• Collegare l’apparecchio a prese che garantiscano una connessione adeguata, soprattutto quando l’apparecchio deve essere collegato alla massa. ATTENZIONE! Istruzione per la sicurezza: indica una situazione di pericolo che, se non evitata, può provocare lesioni di entità lieve o moderata. AVVISO! Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose. NOTA Informazioni supplementari relative all’impiego del prodotto.IT DM50NTE D, DM50NTE F Istruzioni per la sicurezza

Pericolo di incendio

• Il refrigerante nel circuito di raffreddamento è altamente infiammabile e in caso di perdita, i gas combustibili potrebbero accumularsi se l’apparecchio si trova in un ambiente di piccole dimensioni. In caso di danneggiamento del circuito di raffreddamento: – Tenere le fiamme libere e le potenziali fonti di accensione lontane dal minibar. – Aerare bene l’ambiente. – Spegnere il minibar.

• Il circuito di raffreddamento contiene una piccola quantità di un refri- gerante ecologico ma infiammabile. Non danneggia lo strato di ozono e non aumenta l’effetto serra. Qualsiasi perdita di refrigerante può incendiarsi.

• Non usare o conservare il minibar in spazi ristretti con un flusso d’aria assente o minimo.

• Mantenere libere da ostruzioni le aperture di ventilazione nell’involu- cro del minibar o nella struttura incorporata.

• Non utilizzare apparecchi meccanici o altri mezzi per accelerare il pro- cesso di sbrinamento, diversi da quelli raccomandati dal produttore.

• Non aprire o danneggiare in nessun caso il circuito di raffreddamento.

• Non utilizzare apparecchi elettrici all’interno del minibar, ad ecce- zione di quelli consigliati dal produttore. Pericolo di esplosione

• Non conservare nel minibar sostanze esplosive come ad es. bombo- lette spray con gas propellente. Pericolo per la salute

• Questo minibar può essere utilizzato da bambini di età superiore a 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali o da persone inesperte o prive di conoscenze specifiche solo se sorve- gliate o preventivamente istruite sull’impiego dell’apparecchio in sicurezza e se informate dei pericoli legati al prodotto stesso e in grado di comprenderli.

• Controllare che i bambini non giochino con il minibar.

• La pulizia e la manutenzione non possono essere eseguite da bambini senza la presenza di un adulto.

• I bambini dai 3 agli 8 anni possono riempire e svuotare il minibar.IT Istruzioni per la sicurezza DM50NTE D, DM50NTE F

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate. Pericolo di schiacciamento

• Non mettere le dita nella cerniera. Pericolo per la salute

• Per evitare pericoli dovuti all’instabilità dell’apparecchio, fissarlo seguendo le istruzioni di installazione.

AVVISO! Rischio di danni

• Controllare che i dati della tensione riportati sulla targhetta corrispon- dano a quelli dell’alimentazione.

• Non installare, far funzionare o collocare il minibar nelle vicinanze di fiamme libere o altre fonti di calore (candele accese, riscaldamento, raggi solari diretti, forni a gas ecc.).

• L’isolamento del frigorifero contiene ciclopentano infiammabile e necessita di procedure speciali per lo smaltimento. Al termine del suo ciclo di vita consegnare il frigorifero portatile presso un centro di rici- claggio adatto.

• Mantenere lo scarico della condensa sempre pulito.

• Trasportare il minibar solo in posizione verticale.

• Non immergere mai il minibar in acqua.

• Proteggere il minibar e il cavo dal caldo e dall’umidità.

2.2 Installazione sicura del minibar

AVVERTENZA! La mancata osservanza di queste avvertenze potrebbe causare la morte o lesioni gravi. Pericolo di scosse elettriche

• L’installazione e la rimozione del minibar possono essere eseguite sol- tanto da personale qualificato.

• Durante il posizionamento del minibar, assicurarsi che il cavo di ali- mentazione non venga bloccato o danneggiato.

• Non collocare prese multiple portatili o alimentatori portatili sul retro dell’apparecchio.IT DM50NTE D, DM50NTE F Istruzioni per la sicurezza

Pericolo di incendio

• Mantenere la nicchia di installazione del minibar libera da componenti elettrici e fonti di luce che durante il funzionamento normale o ano- malo producono scintille o archi elettrici (ad esempio relè o scatole dei fusibili).

• Dopo l’installazione, deve essere ancora possibile scollegare il mini- bar dalla rete elettrica. A tal fine occorre che la spina sia di facile accesso oppure prevedere un interruttore nel cablaggio fisso secondo le regole di cablaggio.

2.3 Sicurezza durante l’utilizzo del minibar

ATTENZIONE! La mancata osservanza di queste precauzioni potrebbe causare lesioni lievi o moderate. Pericolo di scosse elettriche

• Prima della messa in funzione del minibar, assicurarsi che la rete di ali- mentazione e la spina siano asciutte. Pericolo per la salute

• Mettere nel minibar solo oggetti o prodotti che possono essere raf- freddati alla temperatura selezionata.

• I prodotti alimentari possono essere conservati solo nelle confezioni originali o in contenitori adeguati.

• L’apertura prolungata della porta può causare un significativo aumento della temperatura nei vani del minibar.

• Pulire regolarmente le superfici che vengono a contatto con gli ali- menti e i sistemi di scarico accessibili.

• Se il minibar viene lasciato vuoto per lunghi periodi: – Spegnere il minibar. – Sbrinare il minibar. – Pulire e asciugare il minibar. – Lasciare la porta aperta per evitare lo sviluppo di muffe all’interno del minibar.

AVVISO! Rischio di danni

• Fare attenzione che gli alimenti non entrino in contatto con le pareti del vano refrigerato.IT Dotazione DM50NTE D, DM50NTE F

3Dotazione Si possono ottenere le seguenti alternative principali:

• Minibar DM50NTE D con pannello porta, senza serratura

• Minibar DM50NTE D con pannello porta, con serratura

• Minibar DM50NTE F senza pannello porta, senza serratura

• Minibar DM50NTE F senza pannello porta, con serratura 4Destinazione d’uso L’apparecchio di refrigerazione (anche chiamato minibar) è progettato per raffred- dare e conservare bevande e alimenti in contenitori chiusi. Il minibar è progettato per l’uso su navi da crociera o uso domestico e applicazioni simili, quali:

• cucine per il personale di negozi, uffici e altri ambienti di lavoro

• hotel, motel e altri ambienti di tipo residenziale

• ambienti di tipo bed and breakfast Quantità Descrizione 1 Minibar a cassetto 1 Cavo di collegamento 230 Vw 4 Vite ø4 x 45 mm (installazione) 4 Tappo (installazione) 1 Maniglia (Solo DM50NTE D) 2 Tappo (installazione maniglia) (Solo DM50NTE D) 1 Filtro di ingresso 6 Vite ø3 x 12 mm (installazione filtro) 2 Tappo (pannello di legno) (Solo DM50NTE F versione in legno) 1 Decoro serratura (pannello di legno) (Solo DM50NTE F versione in legno con serratura) 2 Chiave (Solo versione con serratura) 1 Istruzioni di montaggio e d’usoIT DM50NTE D, DM50NTE F Descrizione delle caratteristiche tecniche

• catering e applicazioni simili non al dettaglio. Il minibar non è progettato per l’installazione in camper o caravan. Il minibar è adatto all’installazione in un mobile o in una nicchia di installazione. Fare riferimento alle istruzioni per l’installazione. Il minibar non è adatto per:

• la conservazione di sostanze corrosive, caustiche o contenenti solventi

• la conservazione di alimenti freschi e farmaci

• la surgelazione di alimenti Questo prodotto è adatto solo per l’uso e l’applicazione previsti in conformità con le presenti istruzioni. Il presente manuale fornisce le informazioni necessarie per la corretta installazione e/o il funzionamento del prodotto. Un’installazione errata e/o un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto. Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al pro- dotto che derivino da:

• montaggio o collegamento non corretti, compresa la sovratensione

• manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore

• modifiche al prodotto senza esplicita autorizzazione del produttore

• impiego per scopi diversi da quelli descritti nel presente manuale. Dometic si riserva il diritto di modificare l’aspetto e le specifiche del prodotto. 5 Descrizione delle caratteristiche tecniche Il minibar dispone di un cassetto principale per bottiglie e lattine e di un mini cassetto per mignon e snack. Il cassetto principale può contenere 33 bottiglie con un’altezza massima di 28 cm. DM50NTE D: Il modello è dotato di fabbrica di un pannello porta e di una maniglia. DM50NTE F: Il modello viene fornito senza un pannello porta e predisposto per il montaggio del decoro della porta dell’hotel.IT Descrizione delle caratteristiche tecniche DM50NTE D, DM50NTE F

5.1 Descrizione del dispositivo

Pannello frontale Lato posteriore Pannello di controllo (all’interno del dispositivo) Cassetto principale N. nella fig. 1, pagina 3 Descrizione 1 Serratura (opzionale) 2 Maniglia (solo DM50NTE D) 3 Pannello porta (solo DM50NTE D) N. nella fig. 2, pagina 3 Descrizione 1 Alimentatore 2 Presa da 12 Vg 3 Vaschetta di sgocciolamento 4 Tubo di riscaldamento N. nella fig. 3, pagina 4 Descrizione 1 Lampada 2 LED di errore 3 LED di stato dell’alimentazione 4 Tasto di impostazione N. nella fig. 4, pagina 4 Descrizione 1 Divisorio largo 2 SeparatoreIT DM50NTE D, DM50NTE F Montaggio

Mini cassetto 6Montaggio

6.1 Punto di montaggio

Attenersi alle seguenti istruzioni per installare il minibar:

• Selezionare la variante di installazione appropriata (fig. 6, pagina 6).

• Rispettare le misure richieste per la nicchia di installazione (L x P x A): – DM50NTE D: 570 x 539 x 438 mm – DM50NTE F: 570 x (511 + d*) x 438 mm *d: spessore del decoro dell’hotel

• Assicurarsi che la distanza tra la parete posteriore del minibar e la parete del mobile sia di almeno 15 mm.

• Creare aperture di ventilazione per assicurare il flusso d’aria richiesto (fig. 6, pagina 6).

• Assicurarsi che l’aria che scorre attraverso il condotto di ingresso dell’aria non sia riscaldata da fonti di calore (riscaldamento, luce solare diretta, forni a gas ecc.). 3 Divisorio piccolo4 FermabottiglieN. nella fig. 5, pagina 5 Descrizione1 Divisorio girevole2 Supporto per bottiglie mignon ATTENZIONE! Pericolo per la salute Per evitare pericoli a causa dell’instabilità dell’apparecchio, fissarlo secondo le istruzioni. N. nella fig. 4, pagina 4 DescrizioneIT Montaggio DM50NTE D, DM50NTE F

6.2 Creazione dell’apertura di ventilazione

Vedi fig. 7, pagina 7, fig. 8, pagina 7 ➤ Realizzare un’apertura di ventilazione di 75 x 550 mm nella parte inferiore del mobile in cui è posizionato il minibar. Misurare una distanza di 511 mm dalla parte anteriore della porta del minibar, escluso l’eventuale decoro.

6.3 Montaggio del minibar in un mobile

1. Fissare il minibar con le quattro viti ø 4 x 45 mm (fig. 9 1, pagina 7).

2. Inserire i quattro tappi (fig. 9 2, pagina 7) nei fori.

6.4 Allacciamento elettrico del minibar

➤ Inserire il cavo di collegamento da 230 V nella presa di corrente alternata e colle- garlo alla rete di alimentazione in corrente alternata da 230 V. ✔ Il LED di stato dell’alimentazione e la luce si accendono. ✔ Il minibar inizia a raffreddare l’interno.

6.5 Montaggio del decoro dell’hotel (solo DM50NTE F)

Il decoro della porta dell’hotel deve essere conforme ai seguenti requisiti:

• Spessore massimo: 18 mm (solo versione con serratura) ➤ Fissare il decoro con quattro viti.

6.6 Montaggio della serratura (solo versione con serra-

1. Praticare un foro con un diametro di 35 mm nel decoro.

N. nella fig. 9, pagina 7 Descrizione 1Vite ø4x45mm 2SpinaIT DM50NTE D, DM50NTE F Montaggio

2. Montare la serratura insieme al decoro della serratura.

6.7 Montaggio della serratura (solo versione senza serra-

tura) Smontaggio del cassetto (fig. 0, pagina 8)

1. Aprire completamente il cassetto (A).

2. Premere il blocco della guida (A1).

3. Estrarre il cassetto dalla struttura (B).

1. Togliere i due tappi (C1) dalle viti (C2) della maniglia della porta (C3).

2. Svitare le due viti (C2) della maniglia della porta.

3. Rimuovere la maniglia della porta (C3).

4. Rimuovere la guarnizione.

5. Rimuovere la copertura della serratura.

Praticare i fori (fig. a, pagina 8)

1. Praticare un foro (A1) con un diametro di 23,6 mm attraverso il decoro (solo

DM50NTE D) e la porta.

2. Svitare le dodici viti (B1) del telaio del decoro (B2) (solo DM50NTE D).

3. Rimuovere il telaio del decoro (solo DM50NTE D).

Montaggio della serratura (fig. b, pagina 9)

1. Mettere la nuova copertura della serratura (A1) in posizione.

2. Inserire il decoro (B1) nel telaio del decoro.

3. Avvitare (B2) il telaio del decoro (B3) sulla porta.

4. Installare la serratura della porta (C1).

5. Installare il fermo della serratura (D1) nella struttura.

Montaggio del cassetto (fig. c, pagina 9)

1. Spingere la guarnizione (1) sul telaio del decoro (2).

2. Avvitare la maniglia della porta (4) alla porta.

3. Inserire i tappi (3) sulle viti della maniglia della porta (4).

4. Spingere il cassetto nella struttura.IT

Utilizzo DM50NTE D, DM50NTE F

7.1 Prima del primo uso

Prima del primo utilizzo, pulire il minibar all’interno e all’esterno con un panno umido per motivi igienici (vedere anche capitolo “Pulizia e cura” a pagina 104).

7.2 Risparmio energetico

• Aprire il minibar solo se necessario e per il tempo necessario.

• Evitare un abbassamento eccessivo della temperatura interna se non necessario.

• Per un consumo energetico ottimale, posizionare i ripiani e i cassetti in base alla loro posizione al momento della consegna.

• Controllare regolarmente che la guarnizione della porta aderisca bene.

• Ad intervalli regolari, eliminare dal condensatore polvere ed eventuali impurità.

7.3 Utilizzo del minibar

Il minibar inizia a raffreddare quando è collegato a un’alimentazione. Durante il nor- male funzionamento, il LED di stato dell’alimentazione è acceso. Se si verifica un errore, il LED di errore lampeggia (vedi capitolo “Risoluzione dei problemi” a pagina 103).

7.4 Regolazione della temperatura

Per evitare sprechi di cibo, considerare quanto segue:

• Ridurre al minimo le variazioni di temperatura. Aprire il minibar solo se necessario e per il tempo necessario. Conservare gli alimenti in modo che l’aria possa con- tinuare a circolare bene.

• Il minibar è dotato di una funzione di regolazione della temperatura automatica. Selezionare la media dei possibili valori di temperatura.

• Regolare la temperatura in base alla quantità e al tipo di alimenti. Il minibar è impostato per impostazione predefinita su una temperatura di raffredda- mento di 7 °C ad una temperatura ambiente di 25 °C. La temperatura di raffreddamento può essere impostata su uno dei tre valori seguenti utilizzando il pulsante di impostazione: 5 °C, 12 °C e 7 °C. La temperatura di raffreddamento viene impostata nella seguente sequenza: 5 °C … 12°C… 7°C… 5°C ecc.IT DM50NTE D, DM50NTE F Risoluzione dei problemi

1. Tenere premuto il pulsante di impostazione (fig. 3 4, pagina 4) per almeno 5 s

finché la luce interna (fig. 3 1, pagina 4) non inizia a lampeggiare.

2. Premere nuovamente il pulsante di impostazione fino a selezionare il valore desi-

derato per la temperatura di raffreddamento. ✔ La luce interna lampeggia. Il numero di lampeggi indica la temperatura impo- stata. Il segnale di lampeggio viene ripetuto a tre intervalli: – La luce lampeggia cinque volte: 5 °C – La luce lampeggia una volta: 12 °C – La luce lampeggia tre volte: 7 °C 8 Risoluzione dei problemi Guasto Possibile causa Rimedio suggerito Il minibar non fun- ziona. Il LED di stato dell’ali- mentazione non è acceso. Nella presa CA non c’è tensione. ➤ Provare a collegare il dispositivo a un’altra presa a spina. L’alimentatore è difet- toso. ➤ Contattare il servizio di assistenza autorizzato. Il minibar non raf- fredda. La spina è inse- rita, il LED di stato dell’alimentazione è acceso. L’elemento raffreddante è difettoso. ➤ Contattare il servizio di assistenza autorizzato. Il LED di errore lam- peggia una volta al secondo. Il sensore di tempera- tura è difettoso. ➤ Contattare il servizio di assistenza autorizzato. Il minibar non raf- fredda in modo suffi- ciente. Il LED di stato dell’ali- mentazione è acceso, il LED di errore non è acceso. L’elemento raffreddante è difettoso. ➤ Contattare il servizio di assistenza autorizzato. Scarsa ventilazione ➤ Controllare la ventilazione. ➤ Pulire il filtro sotto l’apparecchio.IT Pulizia e cura DM50NTE D, DM50NTE F

➤ Pulire con un panno umido il minibar regolarmente e non appena sono visibili tracce di sporco. ➤ Dopo aver lavato il minibar, asciugarlo con un panno. ➤ Controllare lo scarico della condensa con regolarità. Se necessario pulire lo scarico della condensa. Quando è intasato, la condensa si raccoglie sul fondo del minibar. ➤ Assicurarsi che le aperture di aerazione e disaerazione del minibar siano prive di polvere e sporcizia da permettere al calore generato durante il funzionamento di fuoriuscire e non danneggiare l’apparecchio.

AVVERTENZA! Pericolo di scosse elettriche Scollegare sempre il minibar dalla rete elettrica prima della pulizia e della manutenzione. AVVISO! Rischio di danni

• Per la pulizia non impiegare detergenti abrasivi oppure oggetti duri, perché potrebbero danneggiare il minibar.

• Non lavare mai il minibar sotto acqua corrente e non immergerlo in acqua.

• Non impiegare mai utensili duri o appuntiti per rimuovere il ghiaccio o per liberare oggetti congelati nel minibar.

• Non utilizzare alcun ausilio meccanico o di qualsiasi altro tipo per accelerare il processo di sbrinamento.

• Assicurarsi che non goccioli acqua nelle guarnizioni per evitare di danneggiare i componenti elettronici. AVVISO! Rischio di danni Per prevenire rischi, la sorgente luminosa può essere sostituita soltanto dal produttore, dal servizio di assistenza o da una persona dotata di qua- lifica analoga.IT DM50NTE D, DM50NTE F Garanzia

10 Garanzia Vale il termine di garanzia previsto dalla legge. Se il prodotto è difettoso, contattare il rivenditore di fiducia o la filiale del fabbricante nel proprio Paese (vedi dome- tic.com/dealer). Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al prodotto:

• una copia della ricevuta con la data di acquisto,

• il motivo della richiesta o la descrizione del guasto. Tenere presente che le riparazioni eseguite in autonomia o da personale non profes- sionista possono avere conseguenze sulla sicurezza e invalidare la garanzia. 11 Smaltimento Riciclaggio del materiale da imballaggio

Riciclaggio di prodotti con batterie non sostituibili, batterie ricaricabili o fonti di luce ➤ Smaltire il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio. AVVERTENZA! Pericolo di incendio

• Il refrigerante è altamente infiammabile. Non aprire o danneggiare il circuito di raffreddamento.

• L’isolamento del dispositivo contiene un gas isolante (vedi targhetta con le specifiche tecniche). Non danneggiare l’isolamento. ➤ Se il prodotto contiene batterie non sostituibili, batterie ricaricabili o fonti di luce, non è necessario rimuoverle prima dello smaltimento. ➤ Per smaltire definitivamente il prodotto, informarsi presso il centro di riciclag- gio più vicino o presso il proprio rivenditore specializzato sulle norme relative allo smaltimento.➤ È possibile smaltire il prodotto gratuitamente.IT Specifiche tecniche DM50NTE D, DM50NTE F

12 Specifiche tecniche Per consultare l’attuale dichiarazione di conformità UE del dispositivo, visitare la pagina del relativo prodotto sul sito dometic.com oppure contattare direttamente il fabbricante (vedi dometic.com/dealer). Ulteriori informazioni sul prodotto sono accessibili tramite il codice QR sull’etichetta energetica (vedi dati) o al sito eprel.ec.europa.eu. Il gruppo refrigerante è sigillato ermeticamente.

Tensione 100 – 240 Vw, 50 – 60 Hz Capacità di raffreddamento fino a max 21 °C al di sotto della temperatura ambiente (regolabile in tre passi: 5 °C, 7 °C, 12 °C) Categoria 2 (cantina) Volume totale 50 l Classe di efficienza energetica G Classe climatica N Refrigerante R600a Quantità di refrigerante 28 g Dimensioni cassetto principale LxPxA 430 x 330 x 302 mm Dimensioni mini cassetto L x P x A 159 x 285 x 88 mm Dimensioni L x P x A (vedi anche fig. 7, pagina 7) 550 x 524 x 418 mm 550 x 496 x 418 mm Carico massimo interno: 31 kg Peso 23,5 kg 23,0 kg Ispezione/certificazioneNL DM50NTE D, DM50NTE F Verklaring van de symbolen
